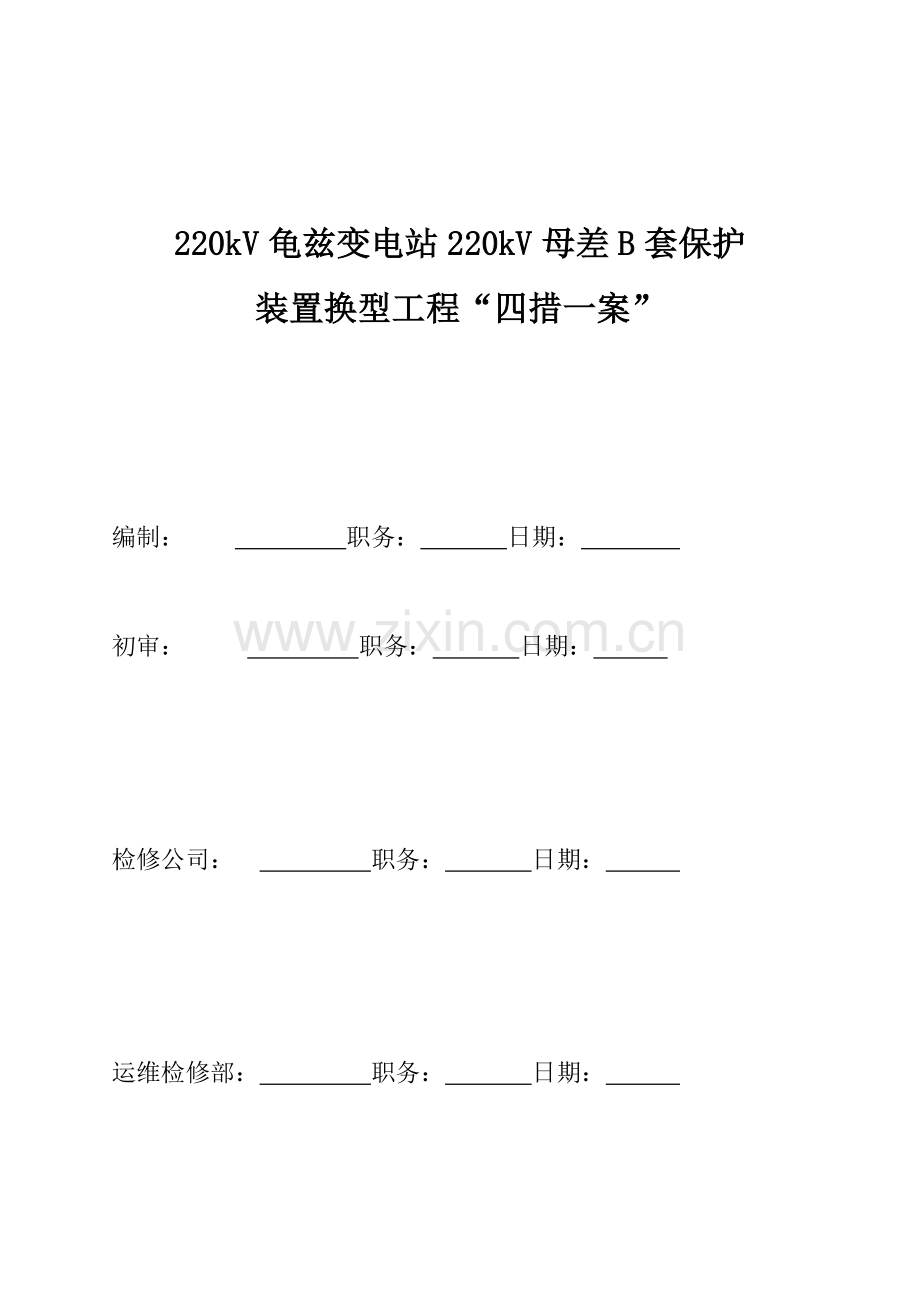

220kV龟兹变电站220kV母差B套保护
装置换型工程“四措一案”

编制： 职务： 日期：

初审： 职务： 日期：

检修公司： 职务： 日期：

运维检修部： 职务： 日期：

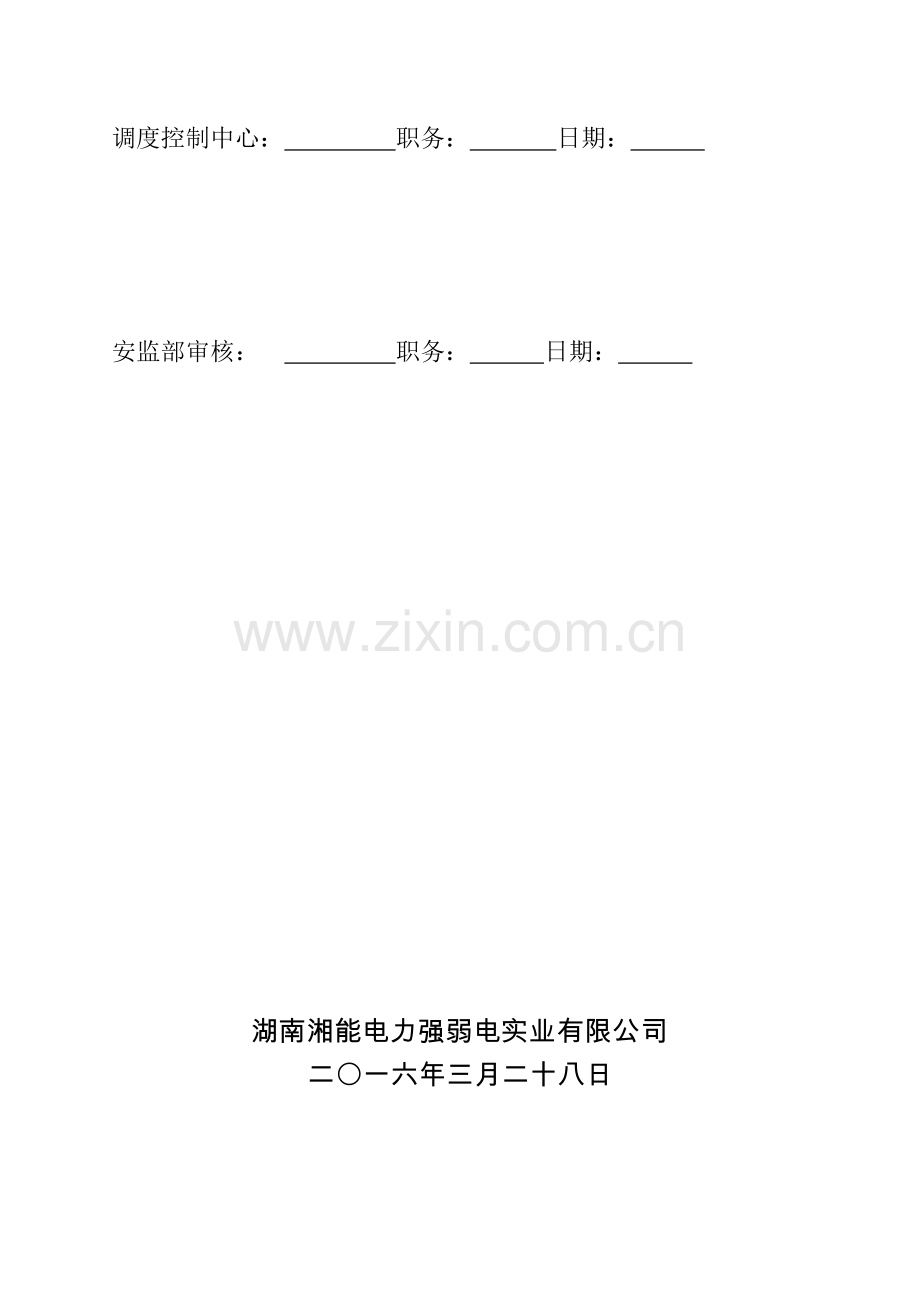

调度控制中心： 职务： 日期：

安监部审核： 职务： 日期：

湖南湘能电力强弱电实业有限公司
二〇一六年三月二十八日
目 录

一、编制依据 1
二、施工方案 2
（一）工程概况 2
（二）计划工作时间 2
（三）工作内容 2
（四）作业分工 3
三、组织措施 15
四、技术措施 16
五、安全措施 21
六、环境保护措施 24

一、编制依据
1、GB50171-2006《电气装置安装工程盘、屏及二次回路结线工作及验收规范》
2、GB/T 14285-2006《 继电保护和安全自动装置技术规程》
3、DL/T 995-2006《继电保护和电网安全自动装置检验规程》
4、DL/T 720-2000《电力系统继电保护屏、屏通用技术条件》
5、Q/GDW267-2009 《继电保护和电网安全自动装置现场工作保安规定》
6、国家电网[2009]664号《国家电网公司电力安全工作规程》（变电部分）
7、国家电网生[2012]352号 《国家电网公司十八项电网重大反事故措施》（修订版）
8、许继继电气有限公司出版新换型母差保护装置技术说明书
9、220kV龟兹变电站220kV母差B套保护装置换型工程设计图纸

二、施工方案

（一）工程概况
根据运检计划〔2015〕60号文件，计划对阿克苏电力公司220kV龟兹变电站220kV母线B套保护进行换型改造，该工程使用的是许继继电气有限公司微机母线保护装置。本工程由湖南湘能电力强弱电实业有限公司继电保护班负责完成。
（二）计划工作时间
计划开工时间：2016年05月01日10：00
计划完工时间：2016年08月01日23：00
（三）工作内容
1、新母差保护屏上电检查，并完成单装置的调试，确认装置完好。完成二次标识的工作。
2、敷设220kV母线保护B屏更换后新增控制电缆，包括新的母差保护装置直流电源电缆、所有跳闸回路电缆、1、2号主变解除母差复压电缆等。
3、保护退出前，完成屏顶的220kV母线电压、交流电源的改接工作。
4、保护退出后，拆除相关运行设备的连线。
5、做好二次安全措施并做好相应标记后，拆除原220kV母线保护B屏至1、2号主变保护屏、220kV母联兼旁母2250光纤保护屏、220kV车兹Ⅰ线2819光纤保护屏、220kV车兹Ⅱ线2820光纤保护屏、220kV车兹Ⅲ线2899光纤保护屏、220kV兹棉Ⅰ线2971光纤保护屏、220kV兹棉Ⅱ线2970光纤保护屏、220kV兹海Ⅰ线2969光纤保护屏、220kV兹海Ⅱ线2964光纤保护屏、220kV库兹Ⅰ线2277光纤保护屏、220kV库兹Ⅱ线2278光纤保护屏、220kV母线高抗22K1保护屏、公用测控屏、220kV线路故障录波屏相关二次线，按新保护屏电缆长度重新制做电缆热缩头。
6、拆除原220kV母线保护B屏并移出控制室，新母线保护屏就位安装。
7、校对二次线，整理新母线保护屏内控制电缆并完成接线。对不满足《国家电网公司十八项电网重大反事故措施》要求的接线进行整改，电缆腰牌重新进行悬挂。
9、分别打开十三个支路的I、II母隔离开关机构箱，按照《十八项反措》要求，对各个支路的刀闸开入回路进行双重化配置（即分别再并接一对刀闸的合位接点）
8、完成后台监控220kV母线保护B屏所有信息点的修改工作。
9、检查220kV母线保护B屏间隔内所有接线正确无误后（相关联的接火工作除外）进行系统调试，定值录入并完成与后台监控及地调、监控中心的对点工作。
10、启动验收程序，完成自验、复验及终验工作。
11、完成所有二次接火工作，完成定值录入工作，向运行人员交待运行注意事项，并完成相应的培训工作。
12、送电，完成带负荷测相量工作。
（四） 作业分工
1. 施工负责人：范健
（1）负责执行并落实项目管理部门对施工过程中的各项要求和安排。
（2）负责组织初审施工四措一案、施工图纸，应符合现场实际。
（3）负责施工质量的控制和安全监察双文明施工的组织管理。
（4）负责组织工区二级验收工作。
2.工作负责人：胡建华、杨建光
（1）负责本工程现场勘查、四措一案的编制及图纸的设计工作。
（2）做好设备物资材料的开箱检查，确保设备、材料、资料的完好性及完整性，确保有问题的物资、材料不适用在工程中。
（3）负责本工程设备安装调试工作，并正确安全地组织工作。
（4）负责检查工作票所列安全措施是否符合实际，向工作班成员交待现场安全措施、带电部位和其他注意事项，对工作期间发现的安全隐患及违章行为及时制止与纠正。
（5）督促、监护工作班成员严格遵守现场安全措施，保证工作在计划时间内完成。
（6）及时反馈工作进度，对工作期间发现的问题向分管领导进行汇报请示，明确后方可继续工作。
（7）负责监督、检查设备施工工艺是否符合标准，负责组织本工程质量的一级验收，并申报上级验收。
（8）负责整理汇总施工记录、检验报告，收集图纸资料并进行归档。
3. 技术负责人：李文毅
（1）负责协助工作负责人完成保护装置安装调试。
（2）负责监督施工工艺是否严格按标准执行。
（3）配合工作负责人对工程质量进行初步验收。
4.工作班成员：叶海军、张平、农建丰、潘杰、谢宽、黄国育。
（1）负责协助工作负责人完成工程材料的准备。
（2）服从现场工作负责人的工作安排。
（3）配合完成盘柜的安装、控制电缆、网络通信线的敷设、二次校线、接线工作。
（4）参与保护装置的调试工作。
（5）负责每日工作结束后施工现场的清理工作。
（五）、施工方案
1. 施工前准备
（1）进行现场勘察，确定设备安装位置，以及施工过程中的安全注意事项，核实电源转接方案，临时电缆敷设路径。
（2）检查工器具准备齐全，并经检验合格。
（3）检查设备已到货、图纸资料齐全，规格型号及其附件符合技术协议，与装箱单相符，主设备及各零部件齐全、清洁、完好。
杨建光、张平、农建丰，潘杰、黄国育。
实施方案： （1）完成施工四措一案及图纸的审批，办理好开工手续。
3. 作业方法及步骤
（1）第一阶段（保护退出前工作）
1）工作内容：新的220kV母线保护B屏移至主控室内，敷设电缆，电源跨接，装置初步检查，后台数据库定义，画面编辑等。
工作时间：01日10：00—03日23：00 工作负责人：胡建华
工作班成员：杨建光、张平、农建丰、谢宽、潘杰、黄国育、范健、叶海军。
实施方案：
1）保护屏移至主控室（杨建光、张平、农建丰、黄国育、潘杰）。
2） 直流电源的改接（杨建光、张平、农建丰、黄国育、潘杰）
a. 新敷设一根电缆（4*4）由直流屏至220kV母线保护B屏，用作220kV母线保护装置电源。
b. 新敷设两根电缆（7*2.5）由主变、电抗器故障录波屏至220kV电抗器保护B屏，用作屏顶I、II母电压转接。
c. 重新敷设一根电缆（4*1.5）由220kV母线保护B屏至1号主变保护A屏，用作1号主变解除母差复压闭锁。
d. 重新敷设一根电缆（4*1.5）由220kV母线保护A屏至2号主变保护A屏，用作2号主变解除母差复压闭锁。
e. 重新敷设一根电缆（4*4）由稳定控制B屏至220kV电抗器22K1保护B屏，用作交流电源的跨接。
f. 重新敷设十根电缆（4*1.5），分别用作母差动作时跳十条支路。
g. 重新敷设一根电缆（4*1.5）由220kV母线保护B屏至1号主变测控保护B屏，用作失灵联跳1号主变中压侧、低压侧。
h. 重新敷设一根电缆（4*1.5）由220kV母线保护B屏至2号主变保护B屏，用作失灵联跳2号主变中压侧、低压侧。
i. 完成后台数据库的定义，核对所要做的安全措施，填写安全措施票，全体工作人员熟悉“四措一案”及施工图纸。（胡建华、黄国育）
j. 进行装置的初步上电检查，屏柜的标签完善（农建丰、潘杰）。
k. 母线保护支路一览表
序号
支路号
线路名称
CT变比

1
第一支路
220kV母联2250

2
第二支路
1号主变2201

3
第三支路
2号主变2202

4
第四支路
车兹Ⅰ线2819

5
第五支路
车兹Ⅱ线2820

6
第六支路
车兹Ⅲ线2899

7
第七支路
高抗22K1

8
第八支路
兹棉Ⅰ线2971

9
第九支路
兹棉Ⅱ线2970

10
第十支路
兹海Ⅰ线2969

11
第十一支路
兹海Ⅱ线2964

12
第十二支路
库兹Ⅰ线2277

13
第十三支路
库兹Ⅱ线2278

（2）保护退出工作阶段
1）工作内容：220kV母线保护B屏所有二次电流支线短接，220kV母线保护B屏所有二次接线全面整理,旧的母线保护屏拆除。
工作时间：04日10：00—05日20：00 工作负责人：胡建华
实施方案：
1）拉开220kV母线保护B屏装置电源空气开关、220kVI母电压空气开关、220kVII母电压空气开关。
2）所有安全措施做完后，确认所有二次线无电后拆下，用绝缘胶布包裹好并将带电的端子用绝缘胶布封好。
（1）工作内容：第一组：拆除220kV母线保护B屏与运行设备有关的二次接线，完成屏顶母线电压、交流电源的装接等工作。
第二组：短接各个支路电流。
工作时间：04日10：00-05日20：00
第一组负责人：杨建光，工作班成员：农建丰、潘杰、李文毅、张平。
第二组负责人：胡建华，工作班成员：黄国育、谢宽、叶海军、范健。
实施方案：
1）退出220kV母线保护B屏保护，详细填写安措票，根据二次安全措施票依次执行。
拉开直流屏220kV母线保护B屏装置电源空气开关，拆下220kV母线保护B屏装置电源：左侧端子3X1:+KM,3X2:-KM，并用绝缘胶布处理。
拆下原220kV母线保护B屏交流电源：左侧端子3X17：L，3X19：N，并用绝缘胶布包裹。
2） 完成220kV母线保护B屏屏顶母线电压、交流电源转接工作。拆除本间隔220kV母线电压。
3） 拆下220kV母线保护B屏与其它运行电气设备二次接线
a) 拆下220kV母联保护屏相关二次接线

220kV母联保护屏
电缆号
用途
220kV母线保护B屏
拆除
左侧
高频距离保护单元：36
1D29
ELP-146A
失灵回路
左侧
SD：1
S03
高频距离保护单元：37
1D30

高频距离保护单元：38
1D31

高频距离保护单元：39
1D32

220kV母联保护屏
电缆号
用途
220kV母线保护B屏
拆下
右侧
操作
单元：63
01
ELP-148M
跳闸回路
左侧
TD：2
1
操作
单元：156
R33
TD:5
R33

220kV母联2250断路器端子箱
电缆号
用途
220kV母线保护B屏
短接
端子箱正面
1D:15
A3201
ELP-121C
电流回路
右侧
1X:01
A3201
1D:16
B3201
1X:02
B3201
1D:17
C3201
1X:03
C3201
1D:18
N3201
1X:04
N3201

220kV母联2250断路器端子箱
电缆号
用途
220kV母线保护B屏
拆下
端子箱正面
2D:112
01
EMP-125B
刀闸开入
左侧
KD:1
171
2D:115
015
KD:2
173
2D:116
017
KD:3
175
b) 拆下1号主变测控保护A屏相关二次接线

1号主变测控保护A屏
电缆号
用途
220kV母线保护B屏
拆下
左侧
高压侧操作单元：175
01
1B-142E3
失灵及解复压回路
左侧
SD：3
S021B
高压侧操作单元：176
021

高压侧操作单元83
SL25

高压侧操作单元：85
SL86

1号主变测控保护A屏
电缆号
用途
220kV母线保护B屏
拆下
右侧
高压侧操作单元：1
1
1B-147B
跳闸回路
左侧
TD:14
1
高压侧操作单元：32
R33
TD:17
R33

1号主变
220kV侧2201断路器端子箱
电缆号
用途
220kV母线保护B屏
短接
端子箱正面
1D:15
A3201
1B121M
电流回路
右侧
LD:17
A3201
1D:16
B3201
LD:18
B3201
1D:17
C3201
LD:19
C3201
1D:18
N3201
LD:20
N3201

1号主变
220kV侧2201断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
2D:86
01
1B-147N
刀闸开入
左侧
KD:7
271Ⅰ
2D:89
015
KD:8
272Ⅱ
2D:90
017
KD:3

c) 拆下2号主变保护A屏相关二次接线

2号主变保护A屏
电缆号
用途
220kV母线保护B屏
拆下
右侧
7D：16
29LP:1
2B-145N
失灵及解复压回路
左侧
SD:4
025
7D：14
304:1

7D：17
01

7D：19
021

2号主变保护A屏
电缆号
用途
220kV母线保护B屏
拆下
左侧
12D:1
101
2B-145M
跳闸回路
左侧
TD:20
101
12D:32
R133
TD:23
R133

2号主变
220kV侧2202断路器端子箱
电缆号
用途
220kV母线保护B屏
短接
端子箱正面
1D:15
A3201
2B-111C
电流回路
右侧
LD:25
A3201
1D:16
B3201
LD:26
B3201
1D:17
C3201
LD:27
C3201
1D:18
N3201
LD:28
N3201

2号主变
220kV侧2202断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
2D:64
171
2B-114F
刀闸开入
右侧
KD:9
171
2D:67
173
KD:10
173
2D:68

d) 拆下220kV车兹Ⅰ线2819光纤保护屏相关二次接线

220kV
兹苏二线2970光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
1D：36
01
3E-148A
失灵回路
左侧
7X:04
01
1D：37
021
7X:40
021
1D：38
023
7X:41
023
1D：39
025
7X:42
025

220kV
兹苏二线2970光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
4D：03
1
3E-147A
跳闸回路
左侧
5X：07
1
4D：69
R33’
5X：47
R33’

220kV
兹苏二线2970断路器端子箱
电缆号
用途
220kV母线保护A屏
短接
端子箱正面
1D:15
A3201
3E-121F
电流回路
右侧
1X:19
A3201
1D:16
B3201
1X:20
B3201
1D:17
C3201
1X:21
C3201
1D:18
N3201
1X:22
N3201

220kV
兹苏二线2970断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
2D；68
170
3E-125C
刀闸开入
右侧
6X:08
170
2D:71
171
6X:27
171
2D:72
173
6X:28
173
e) 拆下220kV车兹Ⅱ线2820光纤保护屏相关二次接线

220kV
兹苏一线2971光纤保护屏
电缆号
用途
220kV母线保护A屏

拆下

右侧
1CD：04
021
2E-147C
失灵回路
左侧
7X:05
021
1KD：07
023
7X:43
023
1KD：08
025
7X:44
025
1KD：09
027
7X:45
027

220kV
兹苏一线2971光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4Q1D:46
01
2E-147B
跳闸回路
左侧
5X：09
01
4Q2D:12
33I
5X：49
33I

220kV
兹苏一线2971光纤保护屏
电缆号
用途
220kV母线保护A屏
短接
端子箱正面
1D:15
A3201
2E-121C
电流回路
右侧
1X:25
A3201
1D:16
B3201
1X:26
B3201
1D:17
C3201
1X:27
C3201
1D:18
N3201
1X:28
N3201

220kV
兹苏一线2971光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:116
01
2E-125A
刀闸开入
右侧
6X:05
01
1D:119
015
6X:29
015
1D:120
017
6X:30
017
f) 拆下220kV车兹Ⅲ线2899高频保护屏相关二次回路

220kV
苏鹿一线2972高频保护屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
1D：36
01
1E-147C
失灵回路
左侧
7X：06
01
1D：37
021
7X：46
021
1D：38
023
7X：47
023
1D：39
025
7X：48
025

220kV
苏鹿一线2972高频保护屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
4D：1
1
1E-147A
跳闸回路
左侧
5X:11
1
4D：69
R33
5X:51
R33

220kV
苏鹿一线2972断路器端子箱
电缆号
用途
220kV母线保护A屏
短接
端子箱正面
1D:15
A3201
1E-121C
电流回路
右侧
1X:31
A3201
1D:16
B3201
1X:32
B3201
1D:17
C3201
1X:33
C3201
1D:18
N3201
1X:34
N3201

220kV
苏鹿一线2972断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:112
01
1E-124B
刀闸开入
右侧
6X:13
01
1D:115
015
6X:31
015
1D:116
017
6X:32
017
g) 拆下220kV高抗22K1保护A屏相关二次回路

220kV
电抗器22K1保护A屏
电缆号
用途
220kV母线保护A屏
拆下
下侧
3D：19
01
EDK-148B
失灵回路
左侧
7X:07
01
3D：50
021
7X:49
021

220kV
电抗器22K1保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
9D：3
01
EDK-147A
跳闸回路
左侧
5X:13
01
9D：25
R33
5X:53
R33

220kV
电抗器22K1断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A3201
EDK-121F
电流回路
右侧
1X:37
A3201
1D:16
B3201
1X:38
B3201
1D:17
C3201
1X:39
C3201
1D:18
N3201
1X:40
N3201

220kV
电抗器22K1断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D；46
170’
EDK-125C
刀闸开入
右侧
6X:09
170’
1D；49
171’
6X:33
171’
1D；50
173’
6X:34
173’
h) 拆下220kV兹棉Ⅰ线2971保护A屏相关二次回路

220kV
苏尔线2973保护A屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1CD：04
S01I
6E-147C
失灵回路
左侧
7X:08
S01I
1CD：18
S03I
7X:52
S03I
1CD：19
S05I
7X:53
S05I
1CD：20
S07I
7X:54
S07I

220kV
苏尔线2973保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4Q1D：3
01I
6E-147A
跳闸回路
左侧
5X:15
01I
4Q1D：14
Q33I
5X:55
Q33I

220kV
苏尔线2973断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A321
6E-121C
电流回路
右侧
1X:43
A321
1D:16
B321
1X:44
B321
1D:17
C321
1X:45
C321
1D:18
N321
1X:46
N321

220kV
苏尔线2973断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
1D:96
270I
6E-125A
刀闸开入
右侧
6X:12
270I
1D:99
271I
6X:35
271I
1D:100
273I
6X:36
273I
i) 拆下220kV兹棉Ⅱ线2970光纤保护屏相关二次回路

220kV
徐苏线2980光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1D：47
01
4E-147A
失灵回路
左侧
7X:09
01
1D：48
021
7X:55
021
1D：49
023
7X:56
023
1D：50
025
7X:57
025

220kV
徐苏线2980光纤保护屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4D：4
01I
4E-147C
跳闸回路
左侧
5X:17
01I
4D：68
33I
5X:57
33I

220kV
徐苏线2980断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A3201
4E-121C
电流回路
右侧
1X:49
A3201
1D:16
B3201
1X:50
B3201
1D:17
C3201
1X:51
C3201
1D:18
N3201
1X:52
N3201

220kV
徐苏线2980断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
2D:36
170
4E-124C
刀闸开入
右侧
6X:11
170
2D:39
171
6X:37
171
2D:40
173
6X:38
173
j) 拆下220kV兹海Ⅰ线2969光纤保护A屏相关二次回路

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1D：29
QS01
5E-147A
失灵回路
左侧
7X:10
QS01
1D：30
021A
7X:58
021A
1D：31
023B
7X:59
023B
1D：32
025C
7X:60
025C

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4D：5
01
5E-147B
跳闸回路
左侧
5X:19
01
4D：29
R33
5X:59
R33

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A320
5E-121C
电流回路
右侧
1X:55
A320
1D:16
B320
1X:56
B320
1D:17
C320
1X:57
C320
1D:18
N320
1X:58
N320

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
2D:42
170
5E-124C
刀闸开入
右侧
6X:10
170
2D:45
171
6X:39
171
2D:46
173
6X:40
173
k) 拆220kV兹海Ⅱ线2964光纤保护A屏相关二次回路

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1D：29
QS01
5E-147A
失灵回路
左侧
7X:10
QS01
1D：30
021A
7X:58
021A
1D：31
023B
7X:59
023B
1D：32
025C
7X:60
025C

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4D：5
01
5E-147B
跳闸回路
左侧
5X:19
01
4D：29
R33
5X:59
R33

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A320
5E-121C
电流回路
右侧
1X:55
A320
1D:16
B320
1X:56
B320
1D:17
C320
1X:57
C320
1D:18
N320
1X:58
N320

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
2D:42
170
5E-124C
刀闸开入
右侧
6X:10
170
2D:45
171
6X:39
171
2D:46
173
6X:40
173
L)220kV库兹Ⅰ线2277光纤保护A屏相关二次回路

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1D：29
QS01
5E-147A
失灵回路
左侧
7X:10
QS01
1D：30
021A
7X:58
021A
1D：31
023B
7X:59
023B
1D：32
025C
7X:60
025C

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4D：5
01
5E-147B
跳闸回路
左侧
5X:19
01
4D：29
R33
5X:59
R33

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A320
5E-121C
电流回路
右侧
1X:55
A320
1D:16
B320
1X:56
B320
1D:17
C320
1X:57
C320
1D:18
N320
1X:58
N320

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
2D:42
170
5E-124C
刀闸开入
右侧
6X:10
170
2D:45
171
6X:39
171
2D:46
173
6X:40
173
M)220kV库兹Ⅱ线2278光纤保护A屏相关二次回路

220kV库兹Ⅱ线2278光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
1D：29
QS01
5E-147A
失灵回路
左侧
7X:10
QS01
1D：30
021A
7X:58
021A
1D：31
023B
7X:59
023B
1D：32
025C
7X:60
025C

220kV
苏白线2975光纤保护A屏
电缆号
用途
220kV母线保护A屏
拆下
左侧
4D：5
01
5E-147B
跳闸回路
左侧
5X:19
01
4D：29
R33
5X:59
R33

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱正面
1D:15
A320
5E-121C
电流回路
右侧
1X:55
A320
1D:16
B320
1X:56
B320
1D:17
C320
1X:57
C320
1D:18
N320
1X:58
N320

220kV
苏白线2975断路器端子箱
电缆号
用途
220kV母线保护A屏
拆下
端子箱背面
2D:42
170
5E-124C
刀闸开入
右侧
6X:10
170
2D:45
171
6X:39
171
2D:46
173
6X:40
173
N)拆下公用测控屏相关二次回路

公用测控屏
电缆号
用途
220kV母线保护A屏
拆下
右侧
电源单元：32
501
GY-149A
信号回路
左侧
XD:15
501
光隔6：03
533
XD:16
533
光隔6：05
535
XD:17
535
光隔6：07
537
XD:18
537
光隔6：09
539
XD:19
539
光隔6：11
541
XD:20
541
光隔7：03
543
XD:22
543
光隔7：05
545
XD:23
545
光隔7：07
701
XD:30
701
光隔7：09
803
XD:31
803
光隔7：11
805
XD:32
805
光隔8：03
807
XD:33
807
光隔8：05
809
XD:34
809
光隔8：07
811
XD:35
811
光隔8：09
813
XD:36
813

815

XD:37
815

817
XD:38
817

819
XD:39
819

821
XD:40
821

823
XD:41
823
O)拆下220kV线路故障录波屏相关二次回路

公用测控屏
电缆号
用途
220kV母线保护B屏
拆下
左侧
2D:148
501
MC-149A
信号回路
左侧
4X:36
501
2D:155
503
4X:54
503
2D:156
505
4X:58
505
2D:157
507
4X:60
507
2D:158
509
4X:63
509
P)拆下220kV母线保护B屏屏顶相关二次回路

220kV母线保护B屏屏顶
电缆号
用途
220kV母线保护B屏
拆下
屏顶

A630
无
母线电压
右侧
YD:1
A630

B630
YD:2
B630

C630
YD:3
C630

L630
YD:4
L630

N600
YD:5
N600

A640
YD:6
A640

B640
YD:7
B640

C640
YD:8
C640

L640
YD:9
L640

N600
YD:10
N600
工作要求：拆下直流和交流电源回路时，防止短路和接地。拆线时，应确认两端无电后拆除，拆除时做好隔离措施并做好标记。对于带电端子与拆除二次线较近时，应该用红布或者绝缘胶布处理，防止短路或者接地。拆除跳闸线前应先拆支路侧，再拆母线保护屏出口侧。短接电流回路前，应确认绕组，短接时先采用短路一相的方式，确认短路正确后进行三相短路。短路时应有专人在220kV母线保护B屏相对应支路检查确认无电流，方可进行下一步。
（2） 工作内容：新保护屏的就位，待安全措施全部做完，确认220kV母线保护屏内二次回路无电后，拆除原220kV母线保护屏，使220kV母线保护屏就位。此时第二组工作人员加入第一组。
工作时间：06日10：00-20：30
工作负责人：胡建华，工作班成员：农建丰、潘杰、李文毅、张平、黄国育、谢宽、叶海军、范健
（3）工作内容：第一组：梳理220kV母线保护B屏内二次电缆、制作电缆头。
第二组：对本间隔内的所有二次线进行重新校正，使用新的电缆号头，检验电缆的二次绝缘，完成刀闸接点的并接。
工作时间：06日10：00-20：00
第一组负责人：杨建光，工作班成员：农建丰、潘杰、李文毅、张平、
第二组负责人：胡建华，工作班成员：黄国育、谢宽、叶海军、范健。
工作要求：制作电缆头时防止线芯被割伤，如发现有绝缘损伤的电缆线芯，应及时进行绝缘处理或更换备用电缆线芯。清理废旧电缆时严禁采用从中间断开方式抽取，防止误断运行电缆。二次接线绝缘测试时，应有专人看守。校线时，应经第二人复核。固定电缆时，应绑扎牢固；电缆布置时，尽量减少二次线交叉。
（4）工作内容：第一组：进行电缆固定，220kV母线保护B屏二次接线工作。
第二组
