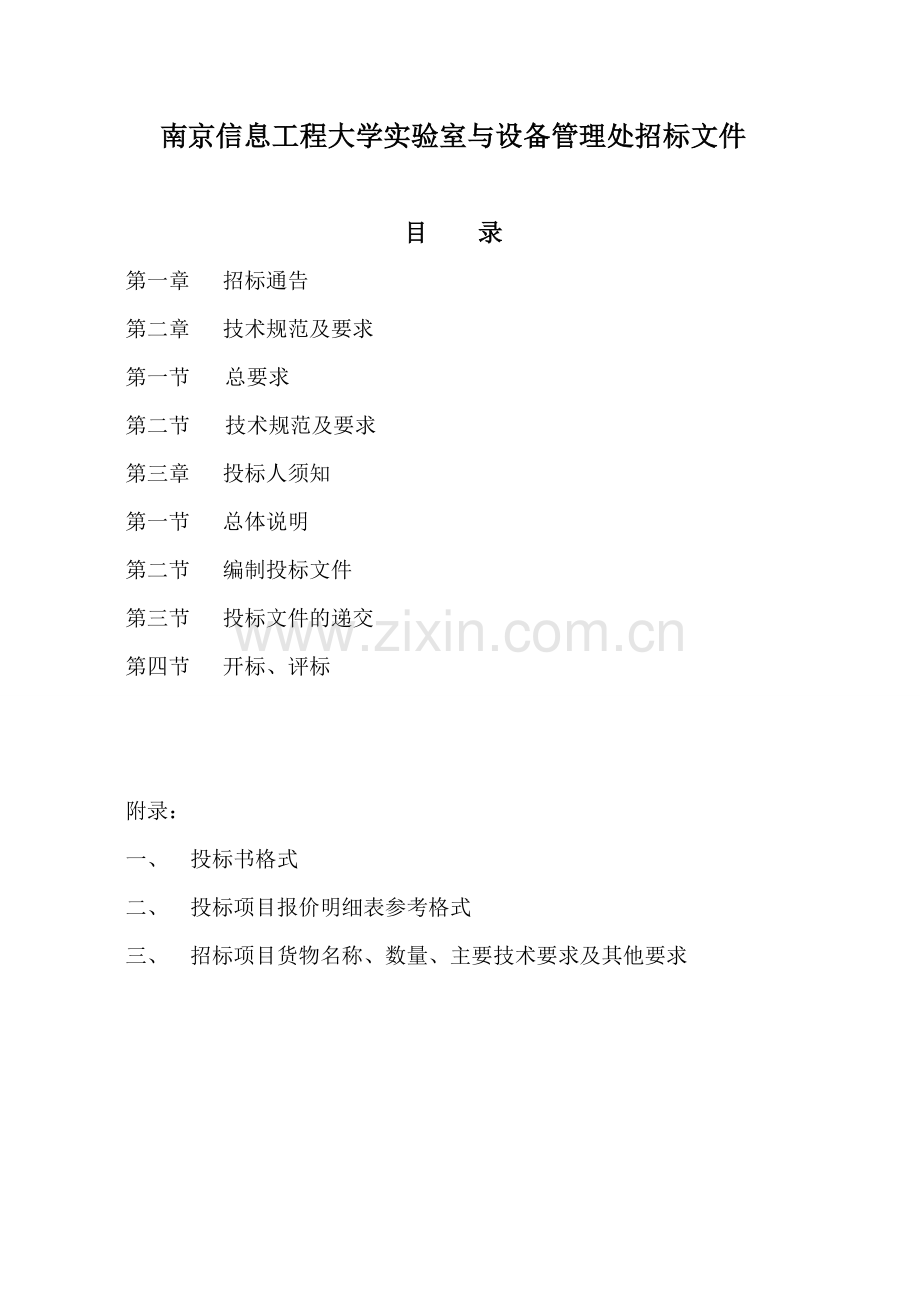

南京信息工程大学实验室与设备管理处招标文件

目 录
第一章 招标通告
第二章 技术规范及要求
第一节 总要求
第二节 技术规范及要求
第三章 投标人须知
第一节 总体说明
第二节 编制投标文件
第三节 投标文件的递交
第四节 开标、评标

附录：
一、 投标书格式
二、 投标项目报价明细表参考格式
三、 招标项目货物名称、数量、主要技术要求及其他要求

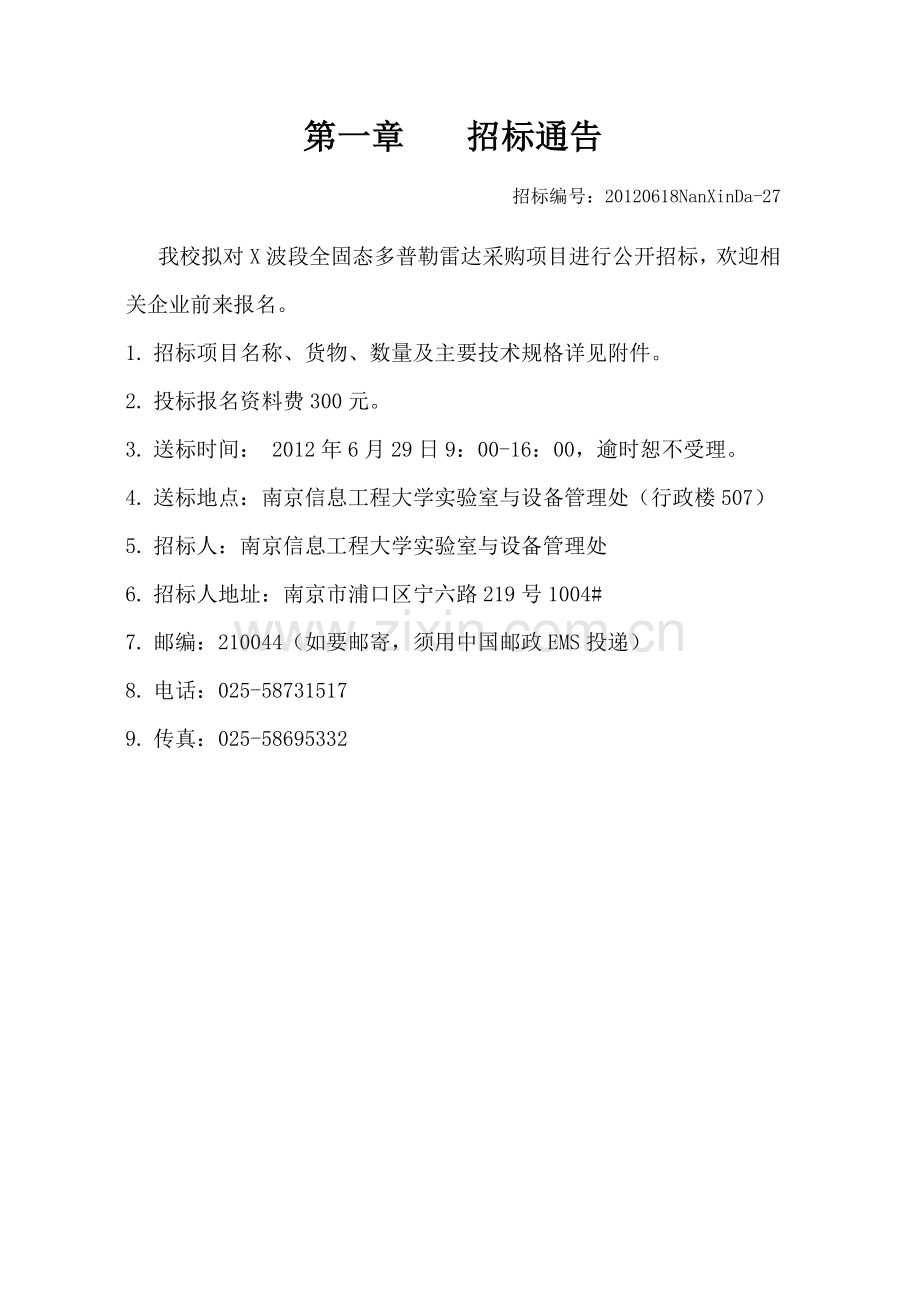

第一章 招标通告

招标编号：20120618NanXinDa-27

我校拟对X波段全固态多普勒雷达采购项目进行公开招标，欢迎相关企业前来报名。
1. 招标项目名称、货物、数量及主要技术规格详见附件。
2. 投标报名资料费300元。
3. 送标时间： 2012年6月29日9：00-16：00，逾时恕不受理。
4. 送标地点：南京信息工程大学实验室与设备管理处（行政楼507）
5. 招标人：南京信息工程大学实验室与设备管理处
6. 招标人地址：南京市浦口区宁六路219号1004#
7. 邮编：210044（如要邮寄，须用中国邮政EMS投递）
8. 电话：[phone]
9. 传真：[phone]

第二章 技术规范及要求

第一节 总要求
1. 总则
1.1 本技术要求提出的是最低限度的基本技术要求，并未对所有技术细节作出规定，投标人应提供符合本技术和国家标准、行业标准的优质产品。
1.2 投标人产品与本技术要求不一致时投标人应在投标文件中说明，并由招标人鉴定投标人产品能否达到要求，如投标人没有在投标文件中提出异议，则视为投标人提供的产品完全符合要求。
1.3 投标人必须按本招标文件所提出的货物投标。
2. 技术要求规定以外的款项及标准的执行
2.1 投标人可以报其它的款项，但其技术要求应等同于或优于招标文件所规定的技术要求，投标人应提供必要的证明文件以证明产品的技术性能、可靠性及耐用性，能够使招标人完全满意。
2.2 投标人提供的产品应标明所执行的标准，若同一标准已颁发新标准，则按最新标准执行。若同一标准同时有几个标准（如国际标准、国家标准、行业标准、企业标准等）则按最高层次的标准执行。
3. 服务承诺
3.1 投标人应按招标文件对其投标货物的服务内容要求作以详细的描述。
第二节 技术规范及要求
1、 招标项目货物名称、数量、技术功能要求详见附件。
2、 付款方式：在合同签订后的10日内，甲方向乙方支付30%材料费；在雷达安装运行并经校方验收合格后10日内，向乙方付清余款。
3、 质保要求：2年
4、 供货期：一年，投标文件请明确供货时间。
第三章 投标人须知

第一节 总体说明
1. 本招标文件仅适用于本次招标中所叙述项目的货物及服务采购。
2. “招标人”系指本次招标的组织机构——南京信息工程大学实验室与设备管理处。
3. “投标人”系指向招标人提交投标文件的制造商或供货商。
4. “货物”系指卖方按招标文件规定，向买方提供的一切货物、备品备件及其它有关技术资料和材料。
5. “服务”系指招标文件规定卖方须承担的安装、调试、技术协助以及其它类似的义务。
6. “合格投标人”系指有资质、有能力提供招标货物及服务的公司。
7. 无论投标结果如何，投标人自行承担所有的参加投标有关的全部费用。

第二节 编制投标文件
1. 要求
投标人应认真审阅招标文件的每一项内容，按招标文件的要求编制投标文件，并保证所提供的所有资料的真实性，开标时如发现投标文件实质上不响应招标文件的要求，其投标书将被视为废标。
2. 投标文件的组成
投标文件应包括下列部分：
1） 投标书、投标价格表，其中投标价格表必须有法人或委托代理人代表签字并加盖单位公章；
2） 投标资质证明文件复印件；
3） 招标文件规定应提交的其他资料和文件；
4） 投标人代表必须持有法人代表签字的授权委托书，并加盖单位公章；
投标文件正、副本须打印，经招标人同意允许修改，但不得有插行、涂抹、粘帖。投标文件应装订成册，并列出投标文件目录。
3. 投标文件格式
3.1投标人应按招标文件提供的投标文件格式填写投标书、投标价格表。
3.2投标人可对本招标文件所列的所有货物中部分货物投标，但不可拆分包项。
4. 投标报价
4.1投标人应在招标文件所附的投标价格表上写明投标货物的单价和投标总价。投标单价也包含各货物安装、调试、验收直至正常交付使用等过程中的综合费用。投标总价为货物安装完毕及验收合格后的最终报价。招标人不再另付运输费、安装费、调试费、培训费、辅材等费用。
4.2投标有效期期限：自送标之日起90天。
4.3如果单价与总价有出入，以低价为准。每一项目只允许有一个报价，不应有任何选择价。
4.4投标人从中华人民共和国境内提供的货物和服务用人民币报价；投标人从中华人民共和国境外提供的货物和服务用美元报价。
4.5每一项目的报价应附有该项目的技术性能、材质、主要附件的详细描述和材料分析表。
5. 投标人资格证明文件
5.1投标人须提供其有资格进行投标和有能力履行合同的证明文件（如营业执照、生产许可证、资质证书、质量鉴定证书等，附件条款中如有其他要求，以附件中要求为准）。
5.2如投标人提供货物及服务不是投标人生产或拥有的，则须提供货物制造商和技术拥有者的正式授权书，否则投标人的投标书将视为废标。
5.3 投标人具有履行合同所需的财务、技术和生产能力。
6. 投标货物符合招标文件规定的技术响应文件
6.1 投标人须提供投标货物的主要性能和结构的详细的描述。
6.2 提供必要的数据、图纸和图片。
6.3 提供投标货物的执行标准。
6.4 提供相应产品的生产许可证、产品质量合格证及产品技术说明。
本招标文件对货物的材质、工艺、技术规范等要求仅系说明并非限制，投标人可提供替代产品，但替代产品的材质、工艺、技术规范应相当于或优于招标文件的要求。
第三节 投标文件的递交
1. 投标文件一式三份，正本一份，副本两份，每一份投标文件上要明确注明“正本”或“副本”字样，如正本和副本由差异时，以正本为准。
2. 投标人应将招标文件用封套密封，并注明招标编号、投标项目名称和投标人名称及投标人代表姓名、联系电话和传真号码。
3. 如果未按规定对投标文件进行密封，招标人不对投标文件负责。
4. 投标文件无论派人送交还是邮寄递交，都必须按招标通告中规定的投标截止时间前送交招标人，投标截止时间后，招标人不再受理任何投标文件。
第四节 开标、评标
1. 开标时间和地点
开标的时间、地点由招标人安排进行，投标人无需在现场等待。
2. 评标
2.1招标人将根据招标项目的特点组成评标机构，评标机构对投标文件进行审查、质疑、评估和比较。
2.2在对投标文件进行详细评估之前，招标人将依据投标文件审查投标人的技术、质量保障和生产能力，如果确定投标人无能力履行合同，其投标书将认为是废标。
2.3为了有助于对投标文件审查、评估和比较，招标人有权向投标人质疑，请投标人澄清其投标内容。
2.4评标时除考虑投标报价和技术服务外，还将考虑货物的技术水平、货物的质量以及满足招标文件要求的程度。
2.5对所有投标人的投标评估，都将按相同的程序和标准进行。
2.6招标人将确定符合招标文件要求，具有合理价位并能圆满履行合同的投标人为本次投标的中标人。招标人对落标的投标人不作任何解释。

附录一：投标书参考格式
投 标 书

致：
本投标人 （投标人名称）已详细审阅了招标编号 关于 项目招标文件的全部内容，现正式授权签字人 代表投标人 提交按招标文件规定编制的投标文件正本一份，副本二份，据此，授权签字人声明如下：
1）投标项目为 ，投标总报价为 （大写）。
2）本投标人承诺，如果我们的投标被接受，我们将履行招标文件的每一项要求，遵照招标文件的全部内容，承担招标文件规定的全部责任和义务。
3）本投标人愿意承担直至合同签订时止为此项投标所开支的一切费用。
4）本投标人理解招标人没有接受最低投标报价的义务。

投标人名称：
投标人法人代表：
投标人授权代表：
签署时间： 年 月 日
投标人地址：
邮编：
电话：
传真：

附录二：投标项目报价明细表参考格式
投标项目报价明细表

投标人
招标编号及分包号
投标报价

标段号
货物
名称
货物
描述
计量
单位
数量
单价
每项
总价
总价

（可续页）

单位盖章：
授权代表签字：
年 月 日

附录三：
X波段全固态多普勒雷达技术及相关要求（一套）
2.1.1雷达系统技术指标
2.1.1.1 工作频率 9.3~9.5GHz内的点频
1.1.1.2 观测模式 PPI、RHI、体扫、扇扫、定点
1.1.1.3 探测距离范围 强度（Z）：警戒≥200km，定量 ≥150km
速度（V）：≥100km
谱宽（W）：≥100km
1.1.1.4 距离半径（仪表量程） 200km
1.1.1.5 测高范围 0~24km
1.1.1.6 分辨率 距离：75m
角度：1.5°
1.1.1.7 测量精度（均方误差） 距离：37.5m
角度：0.2°
速度：1m/s
谱宽：1m/s
1.1.1.8 参数测量范围 强度：-15~+70dBZ
速度：±32m/s
谱宽：16m/s
1.1.1.9 雷达系统控制
1.1.1.9.1 发射机
a. 正常开机/紧急开机
b. 发射机故障复位
1.1.1.9.2 接收机、频率源
a. 频率源移相控制
b. 标定衰减器控制
c. 工作状态、检测状态控制
1.1.1.9.3 伺服系统
a. 本/遥控控制
b. 方位、俯仰手控
c. 方位、俯仰数控
d. 启动天线控制
e. 停止天线控制
f. 天线PPI工作状态、扫描速度控制
g. 天线RHI工作状态、扫描速度控制
h. 天线方位、俯仰定点控制
1.1.1.9.4 信号处理器
a. 强度处理工作参数设置
b. PPP处理工作参数设置
c. FFT处理工作参数设置
d. 去模糊处理工作参数设置
e. 地杂波处理工作参数设置
f. 噪声门限控制
g. 信号处理器自检控制
h. 发射机脉宽转换控制
i. 重复频率转换控制
j. 参差重复频率比控制
1.1.1.9.5 标定功能
a. 反射率标定
b. 速度标定
c. 谱宽标定
d. 噪声系数标定
e. 动态范围标定
f. 地物抑制比标定
1.1.1.10 雷达系统状态监测
1.1.1.10.1 整机系统
a. 发射/遥控状态指示
b. 自动标校
1.1.1.10.2 伺服系统
a. 天线状态
b. 编码器故障
c. 俯仰上限位
d. 俯仰下限位
e. 方位驱动器故障
f. 俯仰驱动器故障
g. 方位抱闸
h. 俯仰抱闸
1.1.1.10.3 发射机系统
a. 发射机脉冲功率幅度
b. 发射机开/关状态
c. 发射机故障指示
1.1.1.10.4 接收机系统
a. 接收机电源状态监测
b. 收发前端状态监测
c. 频率源状态监测
d. 发射激励信号监测
1.1.1.10.5 信号处理器
a. 数字中频监测
b. 脉冲压缩监测
1.1.1.11 用户终端
1.1.1.11.1 显示
a. 显示雷达基本和二次产品
b. 显示历史产品资料
c. 产品任意两点间距离计算
d. 产品注释功能
e. 雷达状态监视功能
f. 图像放大功能
g. 图像平滑、锐化功能
h. 直方图显示
i. 显示多层CAPPI
j. 显示噪声门限控制
k. 雷达原始数据保存
l. 图像数据保存
m. 保存日志文件
n. 显示画面为打印格式
o. 显示画面为一般格式
p. 反射率分层显示控制
q. 读取鼠标位置显示回波信息
r. 产品背景地图，地图分层显示，用户自定义地图信息
s. 显示硬拷贝输出
t. 产品显示软件脱机运行
u. 产品索引文件管理功能
v. 产品具有上传接口
w. 基数据格式可保存为新一代天气雷达基本数据格式2.0格式
1.1.1.11.2 体扫显示
a. 体扫显示控制
b. 体扫层数控制
c. 体扫层参数控制
d. 体扫模式控制
1.1.1.11.3 动画显示
a. 图像数目
b. 动画速度
c. 静止画面浏览
d. 多画面功能
1.1.1.11.4 放大率与分辨率变化
a. 图像数目
b. 提供×1、×2、×3、×4、×5放大率，并可恢复
c. 提供鼠标放大
d. 放大镜的大小可设置
1.1.1.11.5 其它
a. 电子地图加载
b. 硬拷贝输出
c. 彩色打印机
1.1.1.12 二次气象产品
1.1.1.12.1 基本产品
a. 平面位置显示（PPI）
b. 距离高度显示（RHI）
c. 任意垂直剖面(VCS)
d. 等高PPI（CAPPI）
e. 垂直最大回波强度（CR）
f. 等值线图(CR)
g. 多层CAPPI（强度、速度、谱宽）
h. 回波顶高分布显示（ETPPI）
i. 回波底部分布显示（EBPPI）
1.1.1.12.2 物理量产品
a. 雨强（RZ）
b. 垂直累积含水量显示（VIL）
c. 径向散度（RVD）
d. 方位涡度（ARD）
e. 合成切变（CS）
f. 一小时降水（OHP）
g. 三小时降水（THP）
h. 风暴总降水（STP）
i. 区域降水总量(CATCH)
1.1.1.12.3 识别产品
j. 雹云识别
k. 暴雨识别
l. 阵风识别
m. 下击暴流识别
n. 中尺度气旋识别
o. 龙卷涡旋识别
p. 强天气概率（SWP）
1.1.1.12.4 风切变产品
a. 速度方位显示（VAD）
b. 多层VAD（VWP）
c. 风场反演
d. 合成切变（CS）
1.1.1.13 系统管理软件
1.1.1.13.1 软件菜单
a. 操作者日志
b. 显示日志文件的内容
c. 日志文件存储
d. 操作者使用登录
e. 改变和设置登录用户和口令
f. 操作者使用权限分级
g. 在专区内，显示雷达即时状态和报警
h. 分享显示雷达即时状态和报警
1.1.1.13.2 控制命令
1.1.1.13.2.1 雷达控制
a. 雷达开/关机
b. 系统复位
c. 系统检测状态检查间隔时间
d. 重复频率控制
e. 脉冲宽度控制
1.1.1.13.2.2 天线伺服
a. 天线方位控制
b. 天线俯仰控制
c. 天线方位转动控制
d. 天线俯仰转动控制
e. 停天线转动控制
1.1.1.13.3 通信管理
a. 监视与雷达数据采集器的通信
b. 终端系统自动与雷达数据采集器建立连接
c. 网络通信软件接口采用标准TCP/IP协议，可支持局域网LAN、广域网WAN、扩频通信、VAST等软硬件
1.1.1.13.4 产品存档
a. 保存本地产品有基本产品、派生产品
b. 数据本地磁盘存档
c. 显示历史数据
1.1.1.14 气象应用产品
1.1.1.14.1 雷达原始数据
a. 生成反射率因子的体扫原始数据
b. 生成平均径向速度的体扫原始数据
c. 生成速度谱宽的体扫原始数据
1.1.1.15 文档管理
1.1.1.15.1 基数据存档
1.1.1.15.2 产品存档按产品分类分目录存档
1.1.1.15.3 系统运行状态报告
1.1.1.15.4 系统报警信息
1.1.1.15.5 应用软件帮助文件
1.1.1.16 电源 市电AC220V±10%/50Hz±5%
1.1.1.17 整机功耗 ≤1kW
1.1.1.18 连续工作时间 可100h连续工作
1.1.2 分系统主要性能指标
1.1.2.2 天馈线
l 天线形式 圆形旋转抛物面反射体，喇叭中心馈电
l 天线极化方式 线性水平极化
l 天线口径 1.6m
l 天线增益 ≥40dB
l 天线波束宽度 ≤1.5°（E面、H面）
l 天线副瓣电平 ≤-29dB
l 馈线损耗 ≤1dB
l 驻波系数 ≤1.3
1.1.2.3 伺服系统
l 天线扫描范围 方位：0~360°（无限制）
俯仰：-2~+90°（电气和机械限位）
l 天线扫描方式 PPI、RHI、体扫、扇扫、定点
1.1.2.4 发射机
l 输出峰值功率 ≥50W
1.1.2.5 接收机、频率源
l 噪声系数 ≤3dB
l 最小可测功率 ≤-110dBm（按1μS脉宽匹配）
≤－105dBm（0.33μs）
≤－107dBm（0.5μs）
l 频率源短期稳定度 ≤10-11@1mS
l 动态范围 ≥80dB
1.1.2.6 信号处理器
l 地物杂波抑制能力 ≥40dB
l 速度处理方式 FFT/PPP处理
l 速度去模糊方法 双PRF

1.1.3 使用性能
1.1.3.2 软件

1.1.3.3 可靠性
平均无故障间隔时间：MTBF≥1000h
1.1.3.4 维修性
平均故障修复时间：MTTR≤0.5h
1.1.3.5 环境适应性
a. 温度 工作：舱外装置：-40~+50℃，舱内装置：0~+40℃
存贮：-45℃~+60℃
b. 最大湿度（+30℃）舱外装置：95~98%，舱外装置：90~96%
c. 抗风能力：8级风能工作，10级风不损坏
d. 海拔高度：3000米
e. 防水、防霉、防盐雾
满足野外运输中冲击振动条件（移动）
1.1.3.6 架设和撤收
架设时间不超过1h，1h后可达到工作状态。拆收时间不超过0.5h，0.5h后可达到运输状态。
开机时间：正常开机时间不大于5min；紧急开机时间不大于3min。
