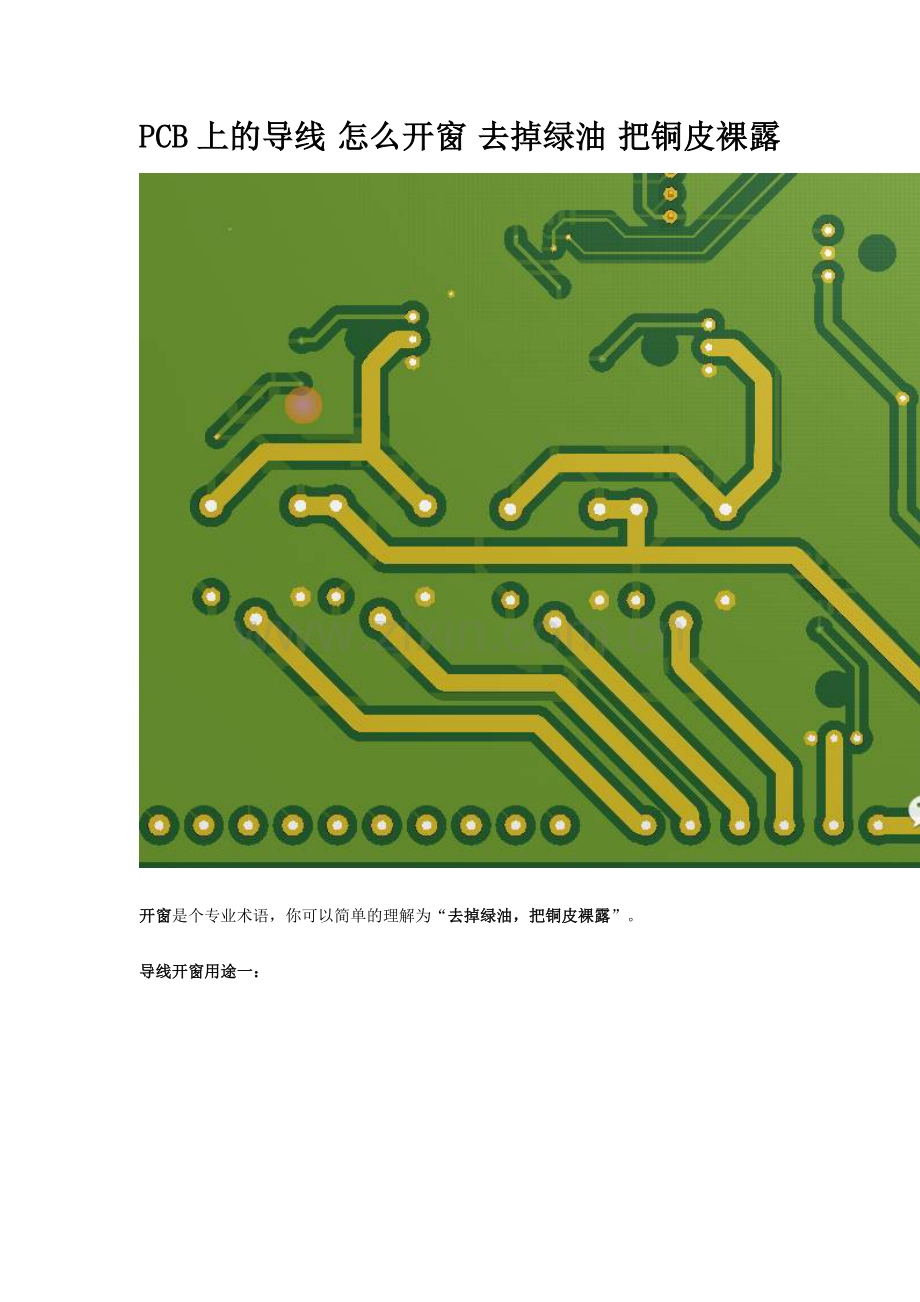

PCB上的导线 怎么开窗 去掉绿油 把铜皮裸露

开窗是个专业术语，你可以简单的理解为“去掉绿油，把铜皮裸露”。

导线开窗用途一：

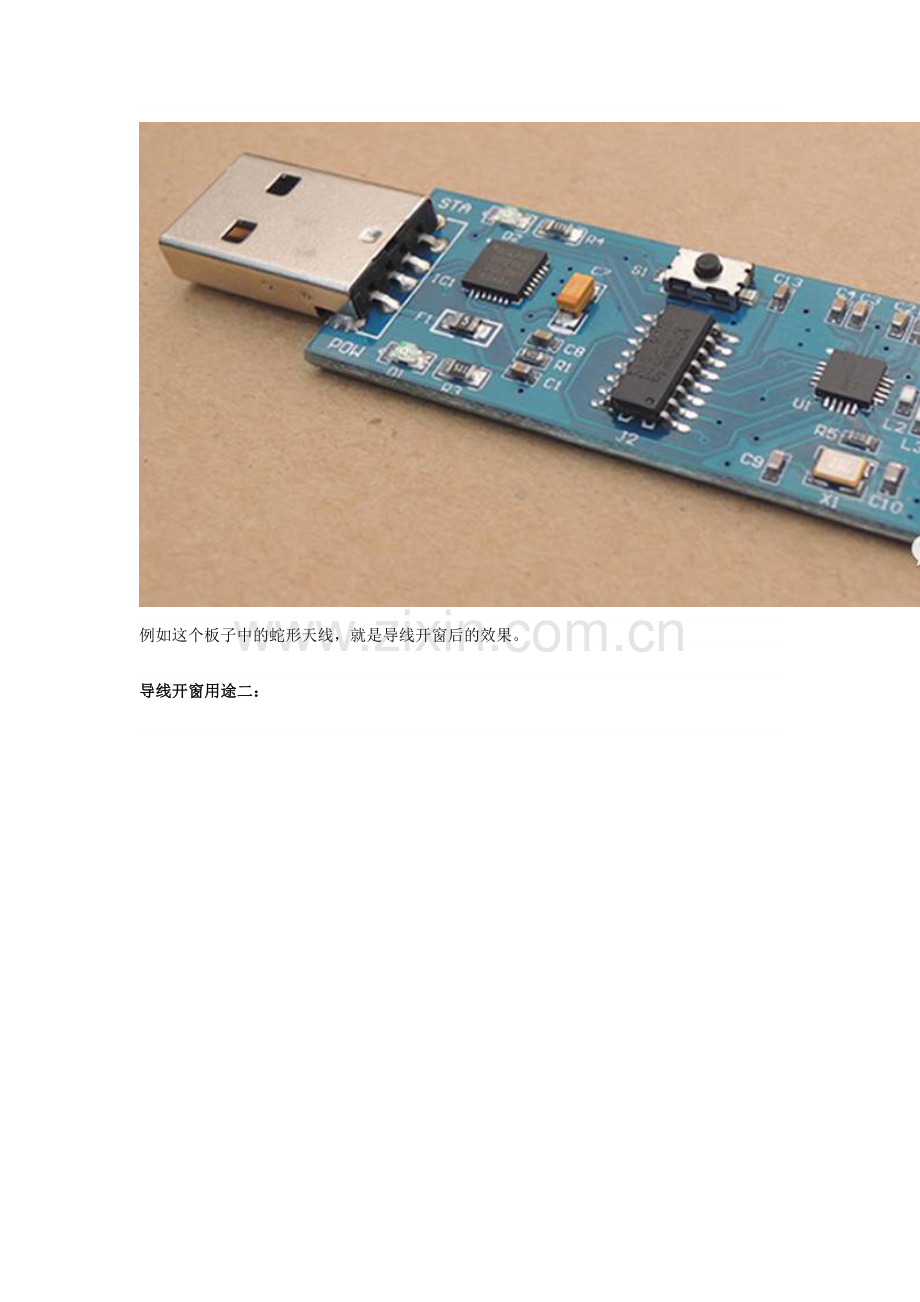

例如这个板子中的蛇形天线，就是导线开窗后的效果。

导线开窗用途二：

把需要过大电流的导线开窗，就可以镀锡加粗，以便通过大电流。

导线开窗用途三：

这种接口，叫做：金手指。

导线开窗用途四：

这个电路板上的“科技老顽童”五个字，就是开窗后的效果，和直接用丝印层写字对比，显得更加高端，其实一点成本也不会增加。

......

用途有很多，就不再举例了。

怎么实现导线开窗？

实现方法：在solder层放置和导线一样粗的线，就实现开窗了（简单吧）

具体步骤：

1. 如果你要给顶层的导线开窗，选择top solder层；如果你要给底层的导线开窗，选择bottom solder层。
2. 在菜单中选择Place->Line。
3. 在你要放置的导线一端点击一下，然后按TAB键，修改线的宽度，修改为和你要开窗的导线的宽度一样，然后再沿着开窗的导线画线。
