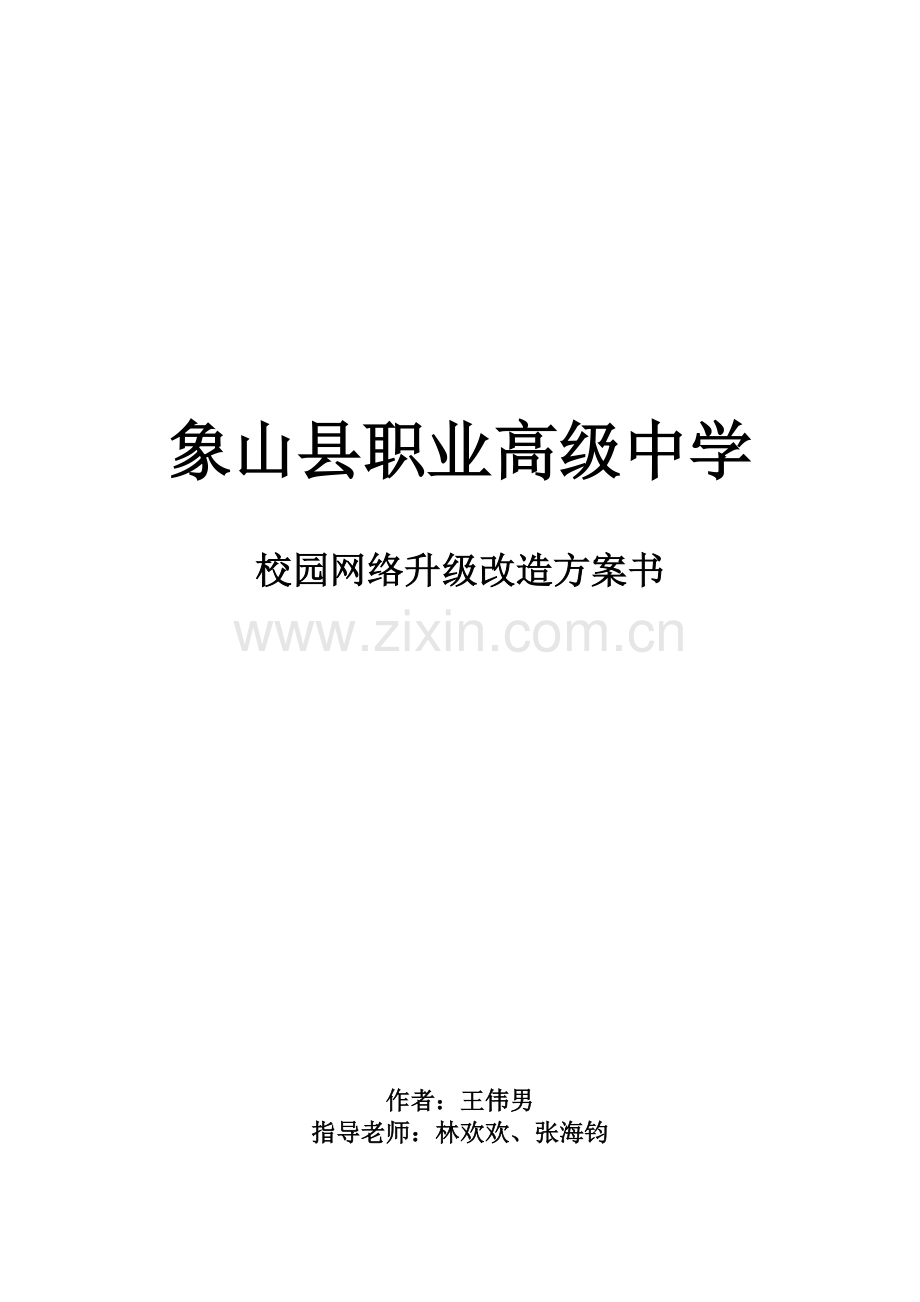

象山县职业高级中学

校园网络升级改造方案书

作者：王伟男
指导老师：林欢欢、张海钧
目录

前言 3
第一章改造方案设计需求分析 4
1.1用户背景信息 4
1.2需求分析 5
1.3设计原则 6
1.4网络整体架构改造设计 6
第二章网络及拓扑图改造规划 7
2.1 拓扑图改造规划 7
2.2设备统计 8
2.3 Vlan改造规划 9
2.4 IP规划设计 11
第三章设备选型 12
3.1 接入交换机 12
3.2汇聚交换机选择 14
3.3核心交换机选择 16
3.4防火墙选择 20
3.5无线设备选择 23
第四章升级中运用核心技术介绍 29
4.1 OSPF概述和数据包格式 29
4.2 VRRP介绍 30
4.3 mstp介绍 30
4.4 ACL介绍 31
4.5端口安全介绍 32
第五章部分设备配置 32
5.1 接入交换机配置 32
5.2汇聚交换机配置 33
5.3 核心交换机配置 34
5.4 AP配置 37
5.5 AC配置 37
5.5防火墙配置 38
第六章预算 42
第六章收获及体会 42

前言
当今社会正处于信息时代，人们对信息的需求越来越迫切，信息化将成为社会的潮流。自从最早的互联网阿帕网（ARPANET）的出现，人们开始致力于网络的开发与研究。美国政府在1993年开始实施“信息高速公路计划”之后，许多国家也相继提出本国的信息基础设施计划。现在的网络与信息化水平足以衡量一个国家的的现代化水平和综合国力的强弱。
正是因为信息化的发展，国家的教育事业已经离不开了网络，信息化建设已成为当今高校建设过程中必不可少的重要步骤。所有的学校都是构建自己内部的网络，实现现代化教学、综合信息管理和办公自动化等一系列提供基本的操作平台实现，因为教育事业是国家的核心，所以对网络的安全性与可靠性的苛刻要求，由此构建一个可靠性与安全性较高的网络是重中之重。
象山职高目前正加紧对信息化教育的规划和建设。开展校园网络升级改造，旨在推动学校信息化建设，其最终建设目标是将建设成为一个借助信息化教育和管理手段的高水平的智能化、数字化的教学园区网络，最终完成统一软件资源平台的构建，实现统一网络管理、统一软件资源系统，并保证将来可扩展骨干网络节点互联带宽为10G，为用户提供高速接入网络，实现全校的无线网络覆盖，并实现网络远程教学、在线服务、教育资源共享等各种应用；利用现代信息技术从事管理、教学和科学研究等工作。最终达到在网络方面，更好的对众多网络使用及数据资源的安全控制，同时具有高性能，高效率，不间断的服务，方便的对网络中所有设备和应用进行有效的时事控制和管理。
第一章改造方案设计需求分析
1.1用户背景信息
用户名称：象山职业高级中学 校园占地面积：170余亩 建筑面积：50000余平方米 教职工176人 学生人数：2100余人
原有网络情况介绍：我校的校园网络始建于2003年初，按照“服务师生，方便教学”的原则，构建了连通5幢教学楼，1幢行政办公楼，1幢实训楼、1幢图书馆的庞大网络体系。目前有学生综合机房7个，计算机近1500台。随着时间推移和新大楼新机房的建设，原有的网络体系已经不能满足教学的需求，需要对整体网络进行升级改造。
改造升级目标：依托原有网络基础，拓展网络基本应用，将校园网络尚未覆盖到的教学楼和寝室楼进行全方位覆盖，并规划建设校园无线网络，实现校园网络全覆盖。
校园大楼方位图如下：

楼层平面图如下：

1.2需求分析
在校园网络中，往往需要传输各种大型文件，因此保证校园网络的通畅是非常重要的，但有时并不是校园网中的带宽不够大，而是在网络中有其它的工作站占用的带宽，导致其它的工作站的网络延迟。我校也正有这个问题，为了从根本上解决问题，将使用QOS技术均匀分配各个网段的带宽，充分利用现有的带宽。
现在的网络环境中稳定与安全性都是很重要的问题，因现在在网络中运行了众多重要应用及服务，是要保证24小时不间断的服务。就要完全能保证网络设备全天后的可用性。即使在设备出现问题时切换到备用设备的过程中，也要保证较小的延迟，来满足网络应用中的有效畅通的需要。在这样的需求中利用，冗余的管理交换引擎，支持（802.1D、802.1W）802.1S多Vlan生成树协议保证链路级的冗余和负载均衡，支持VRRP、OSPF等三层路由协议保证路由级的冗余实现了应用级的冗余备份和负载均衡。全方位的完全保证了设备、网络、应用系统的可靠性。为了保证网络的安全性，给不同区域的网络进行划分，将重要部门的网络与其、它的网络隔绝，防止攻击。在交换机端口设置端口安全，防止arp攻击，被别人盗用IP。
该校园网络不仅仅要实现有线局域网，还有构建无线局域网，实现全校的无线网络覆盖（寝室除外），便于无线终端接入网络，因此要在各个特定地点放置无线设备收发无线信号，来覆盖全校。
1.3设计原则
此次校园网升级改造规划遵循以下原则：
先进性：
由于计算机技术的发展十分迅速，更新换代周期越来越短。所以，选购设备要充分注意先进性，选择硬件要预测到未来发展方向，选择软件要考虑开放性，工具性和软件集成优势。网络设计要考虑通信发展要求。
实用性：
系统的设计既要在相当长的时间内保证其先进性，还应本着实用的原则，在实用的基础上追求先进性，使系统便于联网，实现信息资源共享。易于维护管理，具有广泛兼容性，同时为适应校园的内部需求，教职工的工作特性、学生的学习特性等。
安全性：
校园网内计算机网络与外部网络的互连互通日益增加，它们都直接或间接与国际互连网相连接。校园内许多机密信息，如教职工资料、学生资料、教职工工资信息等等都关系到一所大学的稳定与发展。因此，在系统方案设计需考虑到系统的可靠性、信息的安全性和保密性等诸多要求。
可扩充性：
系统规模及档次要易于扩展，可以方便地进行设备扩充和适应工程的变化，以及灵活进行软件版本的更新和升级，保护用户的投资。为将来系统的升级、扩展打下良好的基础。
1.4网络整体架构改造设计
随着网络不断发展IPV4地址并不能满足现有的需求，随之IPV6的出现，也开始逐渐的进入高校。该所学校的网络构建时间过长，网络设备并不能支持IPV6技术，线路也开始老化，随时可能会出现网络瘫痪的可能，为了赶上网络发展的潮流，防止网络随时可能瘫痪的风险，本次规划是对学校的网络进行全方面的升级，线缆的线路，中心机房的布置，防雷措施均不改变，仍然采用以前的设计。
基于目前学校规模及发展的角度考虑，骨干网络采用双核心的拓扑结构，保证核心的稳定；为了安排理想的中心机房及路线，将在图书馆安排中心机房，放置两台核心三层交换机和两台汇聚交换机；为了保证核心线路的稳定性，将采用两个核心交换机之间VRRP备份与MSTP，防止某台核心交换机损坏导致网络瘫痪。为了实现无线局域网的覆盖，将分别在2号教学楼、实训楼2、图书馆、电大、行政楼、食堂、操场放置无线AP，为了统一管理与维护，将使用无线AC控制各个区域的AP。出口使用防火墙接入网络，设置关键词过滤、P2P流软件限速、邮件过滤、入侵防御、病毒过滤，防止访问含有暴力、色情、法轮功等网站的访问、带宽占用与病毒入侵。
出于管理和安全方面角度考虑，在机房网络可采用IP+MAC绑定方式，全网分布式采用ACL，并按照部门划分VLAN，划分相应的权限，保证学生机房用机对教学办公网和服务器没有访问权限，只能访问校内服务器及外网；IP分配：在办公区采用静态IP划分，在学生区及移动性较大的办公区可补充性采用DHCP动态获得IP地址。由于教师的办公室总是会不定期的更换，给教师分配的IP又是静态的，所以将校内所有教师办公室的网络规划划到同一个网络，使用同一个网短的地址，便于教师更换办公室，也能使用同一个IP上网。
第二章网络及拓扑图改造规划
2.1 拓扑图改造规划
网络拓扑图与原有网络拓扑，采用星型结构。星形拓扑结构的主要优点：
（1）容易实现：它所采用的传输介质一般都是采用通用的双绞线，这种传输介质相对来说比较便宜，如目前正品五类双绞线每米也仅1.5元左右，而同轴电缆最便宜的也要2.00元左右一米，光缆那更不用说了。这种拓扑结构主要应用于IEEE 802.2、IEEE 802.3标准的以太局域网中；
（2）节点扩展、移动方便：节点扩展时只需要从集线器或交换机等集中设备中拉一条线即可，而要移动一个节点只需要把相应节点设备移到新节点即可，而不会像环型网络那样"牵其一而动全局"；
（3）维护容易；一个节点出现故障不会影响其它节点的连接，可任意拆走故障节点；
（4）采用广播信息传送方式：任何一个节点发送信息在整个网中的节点都可以收到，这在网络方面存在一定的隐患，但这在局域网中使用影响不大；
（5）网络传输数据快：这一点可以从目前最新的1000Mbps到10G以太网接入速度可以看出。

所有的计算机都连接到所在大楼的堆叠交换机再连接到中心机房的汇聚交换机，若是学生机房，则学生机房内的计算机连接到所在机房内的交换机再连接到所在大楼的堆叠交换机。
为了让所有的线缆长度为最短，将中心机房防止在图书管，所有大楼的堆叠交换机均放置在所在大楼的中心楼层，以减短线路长度。
2.2设备统计
寝室1：7台交换机
寝室2：7台交换机
寝室3：7台交换机
中心机房：2台汇聚交换机、2台核心交换机、1台防火墙、1台服务器
AP：9台
2.3Vlan改造规划

我校当前的vlan规划是将网络划分成4个vlan，随着设备的增多，原有的vlan 已经不适应网络扩展的需要，因此必须进行重新改造划分。
具体规划如下：
地点
所属Vlan
Vlan名称
1号学生机房
Vlan2
1computer
2号学生机房
Vlan3
2computer
3号学生机房
Vlan 4
3computer
4号学生机房
Vlan 5
4computer
5号学生机房
Vlan 6
5computer
1号楼语音室
1号楼训练室
Vlan 7
1sound
1号楼办公室
南门传达室
2号楼办公室
3号楼办公室
电大办公室
实训楼2
（办公室）
北门传达室
南门传达室
Vlan 10
office
1号楼教室
Vlan 12
class
2号楼教室
3号楼教室
电大教室
实训楼1
Vlan 15
1Training
实训楼2
（实训室）
Vlan 16/17
2Training
行政楼
Vlan 18
1Administration
电大行政楼
Vlan 19
2Administration
图书馆
Vlan 21
Library
食堂,校医室，室内球场
Vlan 22
Canteen
1号寝室
Vlan 24
1dorm
2号寝室
Vlan 26
2dorm
3号寝室
Vlan 28
3dorm
教学区无线
Vlan 70/71/72
Wlanjx
实训楼2无线
Vlan 80
Wlansx2
电大行政楼及附近无线
Vlan 90
Wlanda
行政楼及附近无线
Vlan 100
Wlanxz
食堂及附近无线
Vlan 110
Wlanst
操场无线
Vlan 120
Wlancc
图书馆及附近无线
Vlan 130
Wlantsg

2.4IP规划设计
现有的IP地址分配方式已经不适用当前网络配置和VLAN划分，因此要考虑新的IP规划。我是基于以下几点考虑整个网络IP地址重新分配的。
简单性：地址的分配应该简单，避免在主干上采用复杂的掩码方式。
连续性：为同一个网络区域分配连续的网络地址，便于采用路由收敛(Summarization)及 CIDR(Classless Inter-Domain Routing)技术缩减路由表的表项，提高路由器的处理效率。
可扩展性：为一个区域分配的地址应有一定的容量，便于主机数量增加时仍然能够保持地址的够用。
灵活性：地址分配不应该基于某个网络路由策略的优化方案，应该便于多数路由策略在该地址分配方案上实现优化；
可管理性：地址的分配应该有层次，某个局部的变动不能影响全局。
安全性：网络内应按工作内容划分成不同网段即子网以便进行管理。

图中IP都为各区域的聚合地址，其中教师办公室与传达室，都属于同一个网段。
43 / 43

第三章设备选型
考虑到我校现有网络都采用锐捷网络设备，为了保证网络的稳定性，这次升级也采用锐捷品牌。锐捷是国内的知名企业，具有良好的售后服务。且该公司产品稳定成熟，具有良好的可扩展性，利于网络再次升级。
这次升级主要采用的设备如下：
3.1 接入交换机
锐捷网络提供的RG-NBS系列智能安全二层交换机，能够为您的基础网络提供丰富的安全功能，病毒防御和攻击防御能力，同时提供了丰富且简单易用的网管功能，能够适应内部员工、外部访客、打印机、重要业务服务器等不同网络接入角色的网络需求。

详细参数如下：
技术参数
参数描述

产品型号
RG-NBS226F
基本特性
百兆端口数
24
千兆端口数
2
POE端口数
无
背板带宽
32G
包转发能力
6.6Mpps
产品特性
VLAN
支持4K个802.1Q VLAN
基本特性
VLAN
支持4K个VLAN
MAC地址表
MAC地址表：8K
MAC地址过滤：支持
链路聚合
支持13组，每组最大8个成员
端口镜像
支持N：1的端口镜像
DHCP
DHCP Snooping，支持防非法DHCP服务器
端口限速
支持，最小粒度64Kbps
安全特性
支持ARP防欺骗
支持保护端口
支持基于IP、MAC的标准和扩展的ACL
支持防广播风暴
支持端口安全（IP+MAC+端口三元素一键绑定）
管理特性
WEB、CLI(Telnet/Console)
支持SNMP V1/V2c
支持Syslog日志管理
支持telnet远程管理
支持ROMN(1、2、3、9)
物理特性
尺寸（长×宽×高）
442mm×220mm×44mm
280mm×180mm×44mm
440mm×315mm×44mm
电源
交流（AC）输入：
额定电压范围：100-240V～
最大电压范围：90-264V～
频率：50-60Hz
额定电流：2A
功率
≤14W
≤25W
不带POE功耗：≤10W
POE功耗：≤124W
不带POE功耗：≤20W
POE功耗：≤370W
温度
工作温度：0℃~50℃   存储温度：-40℃~70℃
湿度
工作湿度：10%~90%RH    存储湿度：5%~90%RH

3.2汇聚交换机选择
RG-S2628G-E系列交换机是锐捷网络为构架安全稳定的网络推出的基于新一代硬件架构的安全智能交换机，充分融合了网络发展需要的高性能、高安全、多业务、易用性特点，并融入了IPv6的特性，为用户提供全新的技术特性和解决方案。IPv6越来越多的应用到网络时，RG-S2628G-E系列交换机率先将IPv6的安全和管理延伸到二层半设备。通过对IPv6 ACL实现报文的过滤，保障网络安全；完整的IPv6协议族比如邻居发现协议（ND）、ICMPv6、MTU路径发现等满足了IPv6管理的需要。
详细参数如下：
技术参数
参数描述

产品型号
RG-S2628G-E
可用模块
2个10/100/1000M自适应电口和2个复用的千兆SFP接口的千兆扩展模块（（SFP为千兆/百兆口））
双口堆叠模块（附赠1根1米长堆叠线缆）
单口1000BASE-SX mini GBIC转换模块（LC接口）
单口1000BASE-LX mini GBIC转换模块（LC接口）
单口1000BASE-LH mini GBIC转换模块（LC接口），40km
单口1000BASE-ZX mini GBIC转换模块（LC接口），50km
单口1000BASE-ZX mini GBIC转换模块（LC接口），80km
单口1000BASE-ZX mini GBIC转换模块（LC接口），100km
100M单模接口模块（15公里）
100M多模接口模块（2公里）
产品特性
背板带宽
49.6G
包转发率
12.8Mpps
12.8Mpps
16.4Mpps
产品特性
VLAN
支持4K个802.1Q VLAN
支持Voice VLAN
支持基于MAC地址的VLAN
支持QinQ
链路聚合
支持
端口镜像
支持SPAN
支持RSPAN
生成树
支持STP、RSTP、MSTP
组播
支持IGMP Snooping v1/v2/v3、MLD Snooping
DHCP
DHCP Client
DHCP Relay
DHCP Snooping
DHCP Snooping Trust
DHCPv6 Snooping
IPv6基础协议
IPv6编址、邻居发现协议（ND）、ND Snooping、ICMPv6、无状态自动配置、Path MTU Discovery、

ACL & QoS
ACL
支持多种硬件ACL：
l   标准IP ACL（基于IP地址的硬件ACL）
l   扩展IP ACL（基于IP地址、传输层端口号的硬件ACL）
l   MAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）
l   专家级ACL（可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型灵活组合的硬件ACL)
l   基于时间ACL
QoS
支持端口流量识别
支持802.1p/DSCP/TOS流量分类
每端口8个优先级队列
支持SP、WRR、DRR、SP+WRR队列调度
IPv6 ACL & QoS
支持基于源/目的IPv6地址、源/目的端口等硬件IPv6 ACL 和IPv6 QoS

安全特性
支持IP、MAC、端口三元素绑定
支持IPv6、MAC、端口三元素绑定
限制端口学习MAC地址数量
过滤非法的MAC地址
支持802.1x
支持WEB认证
支持ARP-Check
支持DAI
支持ARP报文限速
支持广播风暴抑制
管理员分级管理和口令保护
设备登陆管理的AAA安全认证（IPv4/IPv6）
支持SSH
支持BPDU Guard
管理特性
SNMPv1/v2c/v3、CLI(Telnet/Console)、RMON(1,2,3,9)、SSH、Syslog、NTP/SNTP
SNMP over IPv6、IPv6 MIB support for SNMP、SSH/Telnet v6、FTP/TFTP v6、DNS v6、NTP for v6、Traceroute v6、线缆检测
其它协议
DNS Client、DNS static
物理特性
尺寸（宽×深×高）
440 × 260×44mm
RG-S2628G-P V1.0X：440×400×44mm
RG-S2628G-P V1.2X：440×340×44mm
440 × 300×44mm
重量
带扩展模块约4.4Kg，不带扩展模块约3.9Kg
带扩展模块约7.5Kg，不带扩展模块约7.0Kg
带扩展模块约4.9Kg，不带扩展模块约4.4Kg
电源
交流（AC）输入：
额定电压范围：100-240V~
最大电压范围：90-264V~
频率：50-60Hz
额定电流：2A
交流（AC）输入：
额定电压范围：100-240V~
最大电压范围：90-264V~
频率：50-60Hz
额定电流：6A
交流（AC）输入：
额定电压范围：100-240V~
最大电压范围：90-264V~
频率：50-60Hz
额定电流：2A

功耗
带扩展模块<27W,不带扩展模块<23W
带扩展模块，外接24口PD负载<430W,不带扩展模块，不接PD负载<56W
带扩展模块<38W,不带扩展模块<34W
温度
工作温度：0℃~50℃       存储温度：-40℃~70℃
湿度
工作湿度：10%~90%RH    存储湿度：5%~90%RH

3.3核心交换机选择
RG-S5750-24GT/8SFP-P交换机是锐捷网络推出的融合了高性能、高安全、多业务的新一代三层交换机。全千兆的端口形态，加上可扩展的高密度万兆端口，提供1：1全线速多层交换，特别适合高带宽、高性能和灵活扩展的大型网络汇聚层，中型网络核心，以及数据中心服务器群的接入使用。业界领先的虚拟交换单元技术（Virtual Switch Unit），可以简化您对网络的管理，提升您网络架构的稳定性。不必为日后IPV6普及而担心设备没有IPV6的功能，可以长时间为服务。
详细参数如下：

产品型号
RG-S5750-24GT/8SFP-P

基本特性
固定端口
增强型24口10/100/1000M自适应电口交换机（支持30W的PoE+远程供电），8个复用的SFP接口，2个扩展槽，2个模块化电源插槽，至少需要购买1个RG-M5000E-AC500P电源模块
可用模块
1 端口SFP+万兆模块
2 端口SFP+万兆模块
4端口SFP+万兆模块(*)
2端口SFP/GT光电复用模块（SFP为千兆/百兆口）
交换容量
256Gbps
256Gbps
256Gbps
256Gbps
256Gbps
包转发率
L2：线速（155Mpps）
L3：线速（155Mpps）
L2：线速（191 Mpps）
L3：线速（191 Mpps）
L2：线速（155Mpps）
L3：线速（155Mpps）
L2：线速（191 Mpps）
L3：线速（191 Mpps）
L2：线速（155Mpps）
L3：线速（155Mpps）
产品特性
VLAN
支持4K个802.1Q VLAN
支持Super VLAN
支持Protocol VLAN
支持Private VLAN
支持Voice VLAN
支持基于MAC地址的VLAN
支持QinQ
QinQ
支持双重标签报文透传
基于端口选择外层VLAN ID
基于内层VLAN ID选择外层VLAN ID
基于流特征选择外层VLAN ID
根据内层标签优先级确定外层标签
对于双重标签报文，支持基于外层VLAN ID修改外层VLAN ID信息
对于双重标签报文，支持基于内层VLAN ID修改外层VLAN ID信息
链路聚合
支持LACP(802.3ad)
端口镜像
支持多对一镜像
支持基于流的镜像
生成树
支持STP、RSTP、MSTP
DHCP
DHCP/BOOTP Client，DHCP Server，DHCP Relay，DHCP Snooping，DHCP Snooping Trust
，DHCPv6 Client，DHCPv6 Relay v6，DHCPv6 Server，DHCPv6 Snooping
VSU虚拟化技术
支持VSU虚拟化技术
支持通过标准接口，包括电口、光口、千兆、万兆等方式进行堆叠
IPv6基础协议
IPv6编址、邻居发现协议（ND）、ND-Snooping、ICMPv6、无状态自动配置、Path MTU Discovery
IP路由
支持静态路由
支持RIP，RIPng
支持OSPF，OSPF v3
支持BGP，BGP4+
支持等价路由（ECMP）
支持基于包的负载均衡和基于流的负载均衡
支持MPLS MCE
组播
支持IGMP v1，v2，v3，IGMP 代理
支持IGMP v1，v2和v3 Snooping
支持IGMP 过滤， IGMP快速离开
支持PIM-DM，PIM-SM，PIM-SSM
支持MLD Snooping，MLD
支持PIM for IPv6
支持MSDP
IPv6隧道
手工隧道、ISATAP、6to4隧道、IPv6 over IPv4隧道、IPv4 over IPv6 隧道
ACL&
QoS
ACL
支持灵活多样的硬件ACL：
l标准IP ACL（基于IP地址的硬件ACL）
l扩展IP ACL（基于IP地址、TCP/UDP端口号的硬件ACL）
lMAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）
l专家级ACL （可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型等灵活组合的硬件ACL）
l基于VLAN的ACL
l支持输出ACL
QoS
支持端口流量识别
支持802.1p/DSCP/TOS流量分类
每端口8个优先级队列
支持优先级队列、轮询队列、优先级队列+轮询队列组合调度
支持WRED，WRED+ECN拥塞控制
支持流量整形
支持流量限速
支持层级QoS
支持输出QoS

安全特性
支持IP、MAC、端口三元素绑定
支持IPv6、MAC、端口三元素绑定
支持安全通道
支持防网关欺骗
限制端口学习MAC地址数量
过滤非法的MAC地址
支持各种(动态静态)地址分配策略下的ARP-Check
支持DAI
支持防DHCP服务器私设
管理员分级管理和口令保护
设备登陆管理的AAA安全认证（IPv4/IPv6）
支持IP源警告
支持控制平面保护
支持802.1x(port based、mac based、动态vlan下发、动态ACL下发、guest vlan，旁路MAC认证，认证失败端口跳转指定vlan)
支持各种(动态静态)地址分配策略下的ARP-Check
支持DoS保护
支持ARP报文限速
支持广播风暴抑制，多播风暴抑制
支持SSH v2.0
支持TACAS+，指定源IP
支持Radius(radius、EXEC授权、指定源IP)
支持BPDU Guard
支持GRE隧道
支持NFPP技术
管理特性
SNMPv1/v2c/v3、CLI(Telnet/Console)、RMON(1,2,3,9)、SSH、Syslog、NTP/SNTP、SNMP over IPv6、IPv6 MIB support for SNMP 、SSHv6、Telnet v6、FTP/TFTP v6、DNS v6、NTP for v6、Traceroute v6
高可靠性
加速重启过程
BFD与OSPF联动
BFD与LDP联动
BFD与PBR联动
GR for RIP/OSPF/BGP/ISIS/LDP
MPLS
支持MPLS VPN，MCE功能
其它协议
FTP，TFTP，DNS Client，DNS static
物理特性
尺寸（长×宽×高）
440×260×44mm
440 × 300 ×44mm
440 × 400 ×44mm
440 × 420 ×44mm
440×300 ×44mm
电源
额定电压范围：100-240V~
最大电压范围：90-264V~
频率：50-60Hz
额定电流：2A
电源线要求：10A电源线
交流输入电压范围  100-240V~
频率范围，50-60Hz
过压保护
54V：57~60V
12V：13.4~16V
过流保护
54V：8~10A
12V：12~16A
电源线要求：10A电源线
额定电压范围：100-240V~
最大电压范围：90-264V~
频率：50-60Hz
额定电流：2A
电源线要求：10A电源线
温度
工作温度：0℃~50℃       存储温度：-40℃~70℃
湿度
工作湿度：10%~90%RH    存储湿度：5%~90%RH

3.4防火墙选择
锐捷网络RG-WALL 1600下一代防火墙基于“人本网络”，实现“智能感知”。实现基于用户、资源、应用的访问控制。RG-WALL系列下一代防火墙采用最新的安全处理算法，以高性能提供防病毒、IPS、行为监管、反垃圾邮件、深度状态检测、外部攻击防范、应用层过滤等功能，有效保证网络安全。
提供多种智能分析和管理手段，支持邮件告警，进行网络管理监控，协助网络管理员完成网络安全管理；全面的VPN业务，可以构建多种形式的VPN；双机状态热备，支持主主和主备两种工作模式以及丰富的QoS特性，充分满足客户对网络高可靠性的要求。
详细参数如下：
技术参数
参数描述
物理特性

工作温度
0～50℃
存储温度
-20～70℃
存储湿度
5%～95%
系统架构

产品架构
多核
MTBF
≥100,000小时
操作模式

二层模式（透明模式）
支持
三层模式（路由和NAT模式）
支持
混合模式
支持
NAT（网络地址转换）
支持
PAT（端口地址转换）
支持
VLAN路由
支持
每接口用户数
无限制
防火墙特性

状态检测包过滤
支持
应用层检测
支持
IP和MAC绑定
支持
安全域
支持
防拒绝服务攻击和防扫描
支持
防ARP攻击、ARP主动探测
支持
连接数限制
支持
临时阻断
支持
自定义抓包
支持
路由特性

OSPF动态路由
支持
RIP动态路由
RIPv1/v2均支持
静态路由
支持
组播路由
支持
H.323 over NAT
支持
策略路由、规则路由
支持
DHCP
支持DHCP Server、DHCP Client、DHCP中继
PPPoE
支持
VPN特性

VPN通道数
根据需要灵活配置
支持VPN类型
GRE、L2TP、IPSec、SSL VPN
加密算法
DES、3DES、AES
认证算法
SHA1、MD5
完全传输安全标准（PFS）
支持
IPSec协议
支持
手工密钥、IKE
支持
对端认证
扩展认证支持
IPSec NAT穿越
支持
动态VPN接入
支持
QoS支持
支持
和其它主流VPN设备协同
支持
内容过滤

URL过滤
支持
网页内容过滤
支持
脚本、Cookie过滤
支持
Web代理过滤
支持
反垃圾邮件
支持
邮件地址过滤
支持
邮件的附件屏蔽
支持
邮件大小过滤
支持
基于策略的内容过滤
支持
病毒过滤

基于HTTP\FTP\SMTP\POP3\IMAP协议的病毒过滤
支持
IM文件传输病毒过滤
支持
VPN数据流病毒过滤
支持
禁止特定文件类型通过
支持
病毒库在线更新
支持
入侵检测与防御

协议自识别
支持
攻击特征库
支持
防蠕虫、木马后门、网络钓鱼等攻击
支持
多种策略集
支持
特征库升级
支持
自定义特征库
支持
上网行为管理

对IM软件登陆及文件传输控制
支持
对P2P软件的限速控制
支持
对流媒体软件的限速控制
支持
对网络游戏的控制
支持
对股票软件的控制
支持
系统管理

本地管理员数据库
支持
限制性的管理网络
支持
管理员分级
支持
软件及特征库升级
支持
时间同步
支持
配置更改
支持WEB、命令行
证书认证
支持
管理方式
支持WEB、命令行
标准MIB或私有MIB
支持
SNMP
支持SNMPv1/v2/v3
集中管理
支持
本地管理
支持
远程管理
支持
界面会话查询
支持
病毒库的更新
支持
日志和监控

内部日志数据库
支持
外部日志服务器
支持
远程系统日志服务器
支持
实时统计
支持
日志级别
支持
日志备份
支持
系统状态显示
支持
报警方式
支持
高可用性

HA模式
支持路由模式和透明模式HA
配置文件/变化同步
支持配置和状态同步
特征库同步
支持
HA设备认证
支持
HA数据加密
支持

 3.5无线设备选择

RG-WS3302是锐捷网络专门为小型无线网络推出的无线控制器产品。它采用了业界最新的MIPS多核处理器架构，在提供大数据量传输和多业务处理能力的同时，还能管理32个AP。 RG-WS3302可对整个无线网络进行集中管理和控制，实现AP的零配置接入，部署简单灵活，而且还可配合锐捷网络网管平台RG-SNC轻松实现有线无线一体化运维管理。
 详细参数如下：
硬件规格

产品型号
RG-WS3302
业务端口
1 console
尺寸
440mm×300mm×40mm
安装方式
19英寸机架
业务端口
2个千兆光电复用端口
管理端口
1个Console口
输入电压
100VAC~240VAC，50Hz~60Hz
环境
工作温度：0～45ºC
工作湿度：5%~95%（非冷凝）
存贮温度：-40ºC～70ºC
存贮湿度：5%~95%（非冷凝）
整机功耗
<100W
安全法规
GB4943-2001
EMC法规
GB9254-2008，GB17625.1-2003
软件功能
性能
指标
固化可管理AP数目
32个
最大可管理用户数
1024
802.11性能
2Gbps
VLAN
4K
内置Portal最大支持用户数
300
ACL
16K
MAC地址表
16K
本地认证
支持300个无线用户
ARP表
4K
AC内漫游切换时间
小于50ms

WLAN功能
802.11局域网协议
802.11，802.11b，802.11a，802.11g，802.11d，802.11h，802.11w，
802.11k，802.11r，802.11i，802.11e，802.11n
CAPWAP协议
AP和AC之间支持L2/L3层网络拓朴
AP可以自动发现可接入的AC
AP可以自动从AC更新软件版本
AP可以自动从AC下载配置
CAPWAP穿透NAT
AP和AC之间支持L2/L3层网络拓朴
漫游
支持AC内漫游
支持跨AC间漫游
转发
集中转发
本地转发
基于AP的带宽限速
相同SSID下的用户隔离
可靠性
双AC之间快速切换
多AC备份（1+1、N+1）
边缘智能感知技术（RIPT）
用户管理
基于用户的带宽限速
基于用户的接入控制
端口镜像
基于SSID的接入用户数限制
基于用户的带宽限速
配置STA RSSI门限
0～100
配置STA空闲超过时间
90-86400（精度:秒）
配置STA平均速率门限
8-819200（精度：8kbps）
调整beacon和probe应答的发送功率
支持
用户掉线原因syslog
支持
配置STA RSSI门限
0～100
配置STA空闲超过时间
90-86400（精度:秒）
射频管理

支持国家码设置
支持手动设置发射功率
支持自动设置发射功率
支持手动设置工作信道
支持自动设置工作信道
支持自动调整传输速率
支持黑洞补偿
支持基于流量和基于用户数的AP负载分担
支持Band Select
支持无线射频干扰监测和规避
