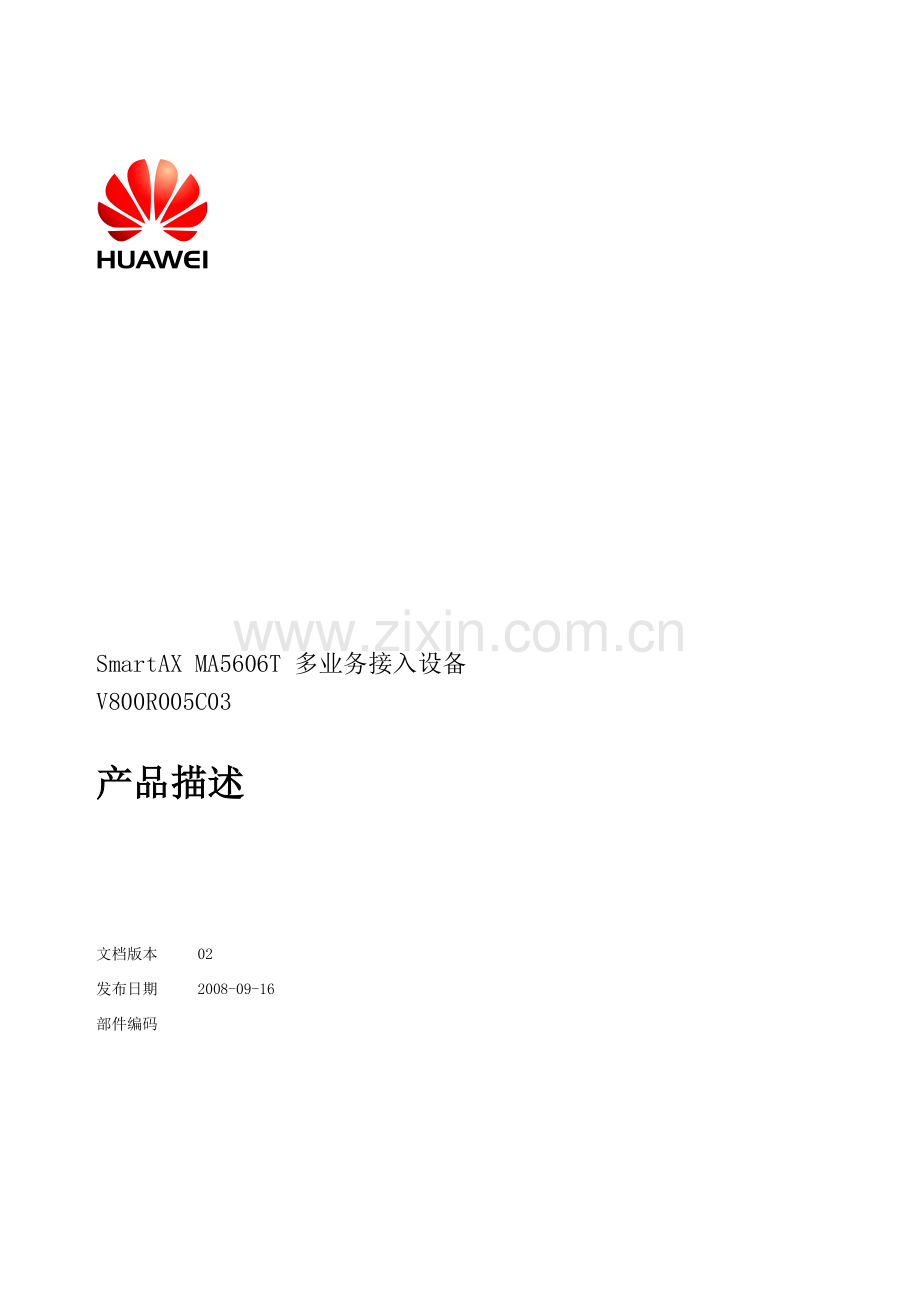

SmartAX MA5606T 多业务接入设备
V800R005C03

产品描述

文档版本
02
发布日期
2008-09-16
部件编码

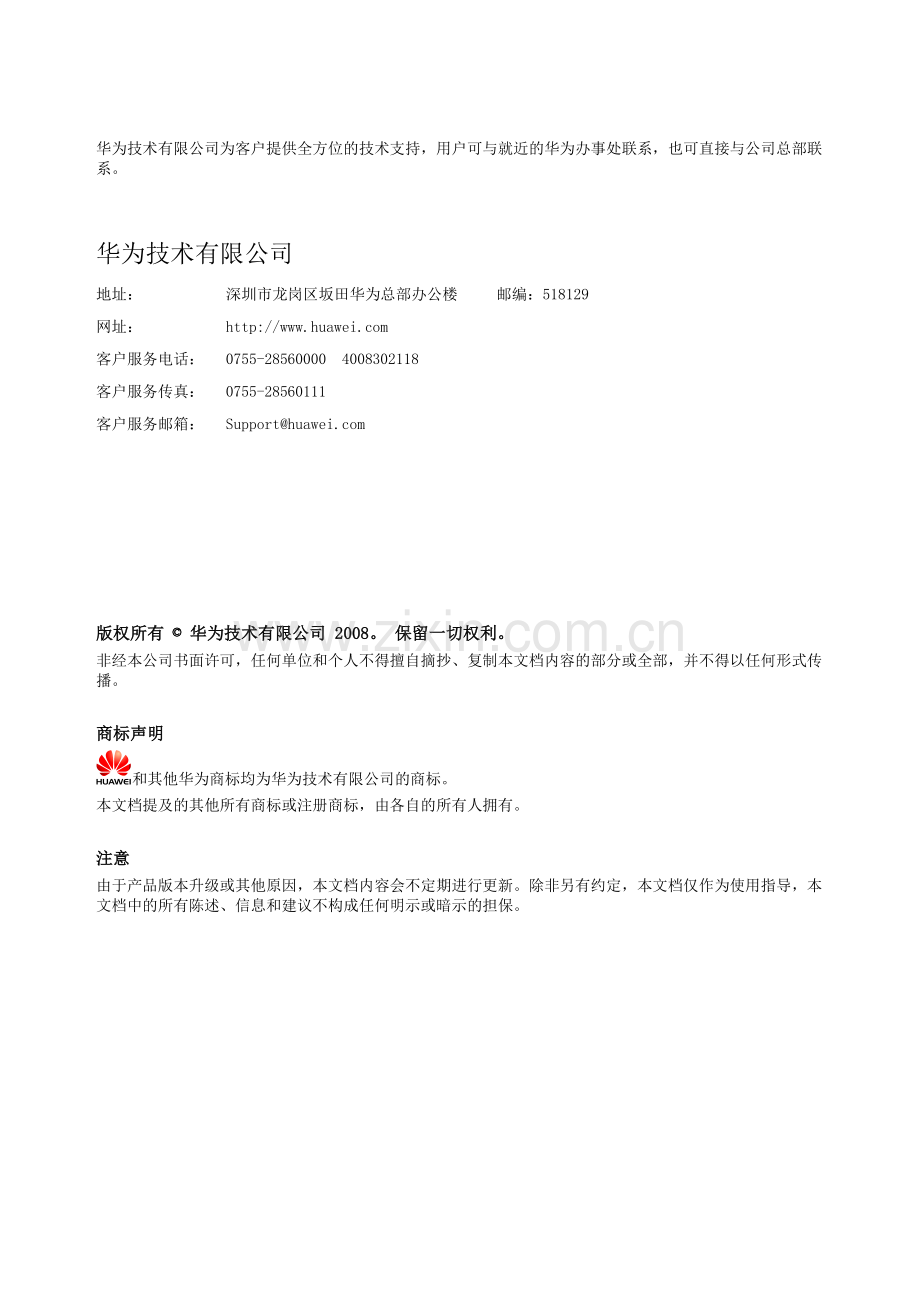

华为技术有限公司为客户提供全方位的技术支持，用户可与就近的华为办事处联系，也可直接与公司总部联系。

华为技术有限公司
地址：
深圳市龙岗区坂田华为总部办公楼 邮编：518129
网址：

客户服务电话：
0755-28560000 4008302118
客户服务传真：
0755-28560111
客户服务邮箱：
Support@

版权所有 © 华为技术有限公司 2008。 保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明
和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

目 录
前言 1
1 产品定位与特点 1
1.1 产品定位 2
1.2 产品特点 3
1.2.1 丰富的接口类型 3
1.2.2 灵活的组网方式 4
1.2.3 可运营的IPTV业务 5
1.2.4 强大的QoS能力 5
1.2.5 全面的安全保障措施 6
1.2.6 电信级的可靠性设计 7
1.2.7 良好的维护管理功能 8
2 产品结构 1
2.1 硬件结构 2
2.1.1 设备外观与尺寸 2
2.1.2 设备配置 3
2.1.3 单板 3
2.2 功能结构 6
2.3 软件结构 7
3 接口与协议 1
3.1 物理接口 2
3.1.1 接口种类 2
3.1.2 接口规范 4
3.2 逻辑接口 11
3.2.1 接口种类 11
3.2.2 接口协议 12
4 组网应用 1
4.1 FTTN组网应用 2
4.2 QinQ组网应用 3
4.3 VLAN Stacking组网应用 5

4.4 Triple Play组网应用 7
4.5 点对点FE以太网光接入组网应用 9
5 设备管理 1
5.1 设备管理概述 2
5.2 命令行方式 3
5.3 网管方式 4
5.3.1 N2000 BMS概述 4
5.3.2 运行环境 4
5.3.3 管理功能 5
5.3.4 典型组网 8
6 技术指标和标准 1
6.1 设备参数 2
6.2 性能与容量 4
6.3 业务特性与规格 6
6.4 标准 11
A 缩略语 A-1

插图目录
图1-1 MA5606T在全网解决方案中的定位 2
图2-1 MA5606T外观图 2
图2-2 MA5606T设备配置图 3
图2-3 MA5606T功能结构 6
图2-4 MA5606T系统软件结构示意图 7
图2-5 MA5606T主机软件结构示意图 8
图3-1 MA5606T的物理接口 3
图3-2 MA5606T的逻辑接口 11
图4-1 FTTN组网应用 2
图4-2 QinQ组网应用 3
图4-3 VLAN Stacking组网应用 5
图4-4 Triple Play组网应用 8
图4-5 点对点FE以太网光接入应用 9
图5-1 命令行维护组网图 3
图5-2 带内组网示意图 9
图5-3 带外组网示意图 10

表格目录
表1-1 MA5606T提供的接口 3
表2-1 MA5606T设备尺寸规格说明 2
表2-2 MA5606T控制及上行板描述 3
表2-3 MA5606T业务板描述 4
表2-4 MA5606T分离器单板描述 5
表3-1 MA5606T支持的物理接口类型及接口描述 3
表3-2 100Base-FX接口参数 4
表3-3 1000Base-Sx接口参数 4
表3-4 1000Base-Lx接口参数 5
表3-5 ADSL2+ over POTS接口参数 5
表3-6 ADSL2+ over ISDN接口参数 6
表3-7 G.SHDSL接口参数 6
表3-8 VDSL2 over POTS接口参数 7
表3-9 VDSL2 over ISDN接口参数 8
表3-10 P2P FE光接口参数 8
表3-11 POTS接口参数 9
表3-12 GPON接口参数 9
表3-13 EPON接口参数 10
表3-14 MA5606T支持的接口类型及接口描述 11
表5-1 MA5606T网元业务管理主要功能 7
表6-1 MA5606T环境参数 2
表6-2 MA5606T机框电源参数 2
表6-3 MA5606T机箱参数 2
表6-4 MA5606T单板参数 3
表6-5 MA5606T整机性能指标 4

表6-6 MA5606T设备配置数据表 4
表6-7 MA5606T管理接口 5
表6-8 MA5606T上行接口 5
表6-9 MA5606T业务接口 5
表6-10 业务特性及指标 6
表6-11 系统维护管理特性 9
表6-12 产品遵从的国家标准 13

前言
概述
SmartAX MA5606T多业务接入设备（以下简称MA5606T）可以与MA5680T级联，实现小容量用户接入。同时，提供GPON上行，与OLT设备配合使用实现FTTN接入。
本文主要介绍了MA5606T的产品定位与特点、产品结构、接口与协议、组网应用、设备管理、技术指标和规范。
产品版本
与本文档相对应的产品版本如下所示。
产品名称
产品版本
MA5606T
V800R005C03
N2000 BMS
V200R011

读者对象
本文档适用于以下工程师：
l 网络规划工程师
l 安装调测工程师
l 现场维护工程师
l 网络监控工程师
l 系统维护工程师
l 数据配置工程师
l 应用开发人员

内容简介
本文档对MA5606T进行了以下描述。
章节
内容
1 产品定位与特点
概要介绍MA5606T的产品定位，设备的特点以及提供的主要业务。
2 产品结构
介绍MA5606T的硬件结构、功能结构和软件结构。
3 接口与协议
介绍MA5606T支持的物理接口、逻辑接口和协议。
4 组网应用
介绍MA5606T支持的几种典型组网应用。
5 设备管理
介绍MA5606T支持的维护管理方式。
6 技术指标和标准
介绍MA5606T设备的参数、性能指标、接口规范和遵从的协议标准等。
A 缩略语
介绍本文档中出现的缩略语。

约定
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号
说明

以本标志开始的文本表示有高度潜在危险，如果不能避免，会导致人员死亡或严重伤害。

以本标志开始的文本表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

以本标志开始的文本表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

以本标志开始的文本能帮助您解决某个问题或节省您的时间。

以本标志开始的文本是正文的附加信息，是对正文的强调和补充。

通用格式约定
格式
说明
宋体
正文采用宋体表示。
黑体
一级、二级、三级标题采用黑体。
楷体
警告、提示等内容一律用楷体，并且在内容前后增加线条与正文隔离。
“Terminal Display”格式
“Terminal Display”格式表示屏幕输出信息。此外，屏幕输出信息中夹杂的用户从终端输入的信息采用加粗字体表示。

命令行格式约定
格式
意义
粗体
命令行关键字（命令中保持不变、必须照输的部分）采用加粗字体表示。
斜体
命令行参数（命令中必须由实际值进行替代的部分）采用斜体表示。
[ ]
表示用“[ ]”括起来的部分在命令配置时是可选的。
{ x | y | ... }
表示从两个或多个选项中选取一个。
[ x | y | ... ]
表示从两个或多个选项中选取一个或者不选。
{ x | y | ... } *
表示从两个或多个选项中选取多个，最少选取一个，最多选取所有选项。
[ x | y | ... ] *
表示从两个或多个选项中选取多个或者不选。

图形界面元素引用约定
格式
意义
“”
带双引号“”的格式表示各类界面控件名称和数据表，如单击“确定”。
>
多级菜单用“>”隔开。如选择“文件 > 新建 > 文件夹”，表示选择“文件”菜单下的“新建”子菜单下的“文件夹”菜单项。

键盘操作约定
格式
意义
加“”的字符
表示键名。如“Enter”、“Tab”、“Backspace”、“a”等分别表示回车、制表、退格、小写字母a。
“键1+键2”
表示在键盘上同时按下几个键。如“Ctrl+Alt+A”表示同时按下“Ctrl”、“Alt”、“A”这三个键。
“键1，键2”
表示先按第一键，释放，再按第二键。如“Alt，F”表示先按“Alt”键，释放后再按“F”键。

鼠标操作约定
格式
意义
单击
快速按下并释放鼠标的一个按钮。
双击
连续两次快速按下并释放鼠标的一个按钮。
拖动
按住鼠标的一个按钮不放，移动鼠标。

修改记录
修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新内容。
文档版本 02 （2008-09-16）
相对于版本版本 01（2008-04-01）的变化如下。
新增
l MPWZ-交流电源板和交流的描述
l ASRB-32路VoIP POTS用户板
l ASPB-64路VoIP POTS用户板
l VDNF-48路VDSL2业务接入板
删除
l MPWA
l MCUA

文档版本 01 （2008-04-01）
针对MA5606T V800R005，手册初次发行。

1 产品定位与特点
关于本章
通过阅读本部分内容，可以了解MA5606T产品的网络定位，以及丰富的功能特性。
1.1 产品定位
SmartAX MA5606T是华为技术有限公司开发的接入设备。
1.2 产品特点
在充分了解客户和市场需求的基础上，通过完善和成熟的系统设计，MA5606T具备了优越并且丰富的功能特性。

1.1 产品定位
SmartAX MA5606T是华为技术有限公司开发的接入设备。
MA5606T提供以下功能：
l 提供基于H.248协议的语音业务解决方案，支持POTS接口，实现语音业务、FAX业务、窄带Modem业务和丰富的补充业务。
l 作为GPON/EPON系统中的MDU（Multi-Dwelling Unit）设备，提供GPON/EPON上行，与OLT（Optical Line Terminal）设备配合提供FTTN（Fiber To The Neighborhood）解决方案。
MA5606T在全网解决方案中的位置如图1-1所示。
图1-1 MA5606T在全网解决方案中的定位

1.2 产品特点
在充分了解客户和市场需求的基础上，通过完善和成熟的系统设计，MA5606T具备了优越并且丰富的功能特性。
1.2.1 丰富的接口类型
介绍MA5606T的接口类别、接口类型以及对应的接口说明。
1.2.2 灵活的组网方式
介绍MA5606T的组网方式。
1.2.3 可运营的IPTV业务
介绍MA5606T支持的可运营的IPTV业务。
1.2.4 强大的QoS能力
MA5606T支持通过多种方式为不同的业务流提供不同的优先级，以保证其QoS。
1.2.5 全面的安全保障措施
介绍MA5606T的安全保障措施。
1.2.6 电信级的可靠性设计
介绍MA5606T的可靠性设计。
1.2.7 良好的维护管理功能
MA5606T支持良好的维护管理、监控功能，便于日常管理和故障诊断。
1.2.1 丰富的接口类型
介绍MA5606T的接口类别、接口类型以及对应的接口说明。
MA5606T提供多种类型的上行接口、业务接口、维护接口，以适应不同的组网环境。
接口类型如表1-1所示。
表1-1 MA5606T提供的接口
接口类别
接口类型
接口说明
上行接口
GPON光接口
GPON/EPON光接口采用单模光模块，支持单纤双向的数据传输。
EPON光接口
业务接口
ADSL2+
l 兼容ADSL/ADSL2，有速率高、距离长、功耗低、运行稳定的特点。
l 支持最大6.5km传输距离。
SHDSL
l 采用对称的数据传输方式，提供上下行对称的传输速率192kbit/s～5696kbit/s。

接口类别
接口类型
接口说明

l 支持最大6km传输距离。
VDSL2
l 符合ITU-T G.993.2标准，并且兼容ADSL/ADSL2/ADSL2+。
l 传输距离可达到3.5km。
P2P FE光接口
提供100Mbit/s的点对点以太网光接入。
POTS接口
支持VoIP业务，提供POTS用户接入。
维护接口
维护串口、网口
可以满足本地维护、远程维护等多种需求。
环境监控串口
环境监控设备可以实现MA5606T系统各种环境量的搜集，通过环境监控接口上报到设备。

1.2.2 灵活的组网方式
介绍MA5606T的组网方式。
MA5606T作为多业务接入平台，可以提供多种接入方式，并且支持多种组网方式，以满足用户不同环境和业务的组网需求。MA5606T支持的组网解决方案如下：
l 宽带多业务接入解决方案
MA5606T支持以xDSL接入为主的宽带业务接入和处理，同时可以通过以太网口实现级联组网。
l 分布式VoIP解决方案
MA5606T支持POTS用户接入，并且提供分布式VoIP解决方案，在单板上终结语音信号。此方案适用于宽带接入设备需要接入少量VoIP用户的应用场合。
l Triple play解决方案
上网用户、VoIP用户以及Video用户通过家庭网关统一接入MA5606T，经过业务处理，可以接入上层设备。
对于ATM模式的终端（例如：ADSL2+终端），MA5606T支持通过单PVC（Permanent Virtual Connection）和多PVC方式实现Triple play组网；对于PTM模式的终端（例如：VDSL2和以太网光接入终端），MA5606T支持基于VLAN的Triple play解决方案。
l 点对点光接入解决方案
MA5606T通过光纤连接到用户家中的P2P ONT终端，向用户提供高速数据上网、VoIP和组播IPTV业务。
l 专线互连解决方案
MA5606T可以为企业用户提供专线互连业务。企业用户通过ADSL2+/ADSL/SHDSL/VDSL2/P2P FE方式接入到MA5606T中。
l FTTN解决方案
MA5606T可以作为MDU设备接入用户，通过GPON端口上行到OLT设备，实现FTTN接入。

1.2.3 可运营的IPTV业务
介绍MA5606T支持的可运营的IPTV业务。
MA5606T强大的业务交换容量、系统包转发率以及高集成度（数据交换、路由处理、用户管理），使其具有了电信级的组播运营能力。MA5606T用户侧接口和网络侧接口均支持IGMP V2/V3，能提供灵活的组播解决方案，为宽带组播业务的可运营和可管理奠定了基础。
组播协议
l 支持IGMP（Internet Group Management Protocol）V2/V3。
l 支持IGMP Proxy和IGMP Snooping。
组播业务
l 支持256个组播组。
l 支持灵活方便的频道管理功能。
l 可以根据需要设置每日最大预览次数。
l 支持收视统计功能。
l 支持IGMP预加入功能、快速离开功能，具备IGMP高性能处理能力，适合开展BTV（Broadband TV）业务。
l 支持基于组播VLAN对节目和用户进行管理。
l 支持基于VLAN配置业务单板下行的广播报文、未知单播报文和未知组播报文丢弃。
l 支持基于VLAN配置业务单板上行的组播报文丢弃。
l 支持分布式组播（分布式组播的基本思路是：将原来在主控板的组播业务处理模块下放到业务单板，主控板和业务单板可以独立的、并行地完成组播业务处理；组播业务的配置数据保存在主控板，GPON业务单板不保存业务配置数据，主控板和业务板之间通过控制通道，采用控制消息方式进行组播业务配置数据的同步；主控板和业务板的关系类似两台组播设备对接，主控板的组播处理模块承担组播路由器角色，业务板承担组播成员角色）。可以满足大容量GPON接入组播业务容量和性能要求，支持4k组播用户。
用户管理
l 丰富的组播用户鉴权模式，满足不同组播运营的需求。
l 支持可控组播，控制用户可加入的组播组。
l 通过网管系统的TL1（Transaction Language 1）接口与OSS（Operation Support System）系统对接，解决了当前组播业务运营管理所遇到的用户组播权限控制问题。
1.2.4 强大的QoS能力
MA5606T支持通过多种方式为不同的业务流提供不同的优先级，以保证其QoS。
MA5606T强大的QoS能力体现在：

l 语音流、数据流、网络管理流采用不同的VLAN上行，保证不同类型的流量逻辑隔离。
l 支持对语音流、数据流、网络管理流标记不同的ToS/DSCP优先级，以提供基于三层的优先转发机制。
l 支持对语音流、数据流、网络管理流标记不同的802.1p优先级，以提供基于二层的优先级转发机制。
l 支持L2～L7的流分类（基于端口、VLAN、MAC地址、IP地址和TCP、UDP端口号）。
l 支持优先级控制（基于端口、MAC地址、IP地址、TCP端口号和UDP端口号），支持根据报文的ToS域和802.1p进行优先级映射和修改，支持DSCP差分业务。
l 支持带宽控制（基于端口、MAC地址、IP地址、TCP端口号和UDP端口号），控制粒度64kbit/s。
l 支持严格优先级（Strict-Priority Queue，SP）和加权轮循（Weighted Round Robin，WRR）两种队列调度模式。
l 支持基于流规则的包过滤、重定向、流镜像、流量统计、流量整形、带宽控制和优先级标记。
1.2.5 全面的安全保障措施
介绍MA5606T的安全保障措施。
MA5606T系列产品适应电信业务的安全性要求，充分保障了系统安全和用户接入安全。
系统安全保障措施
l 支持针对系统的DoS（Denial of Service）攻击的防御。
l 支持基于ACL（Access Control List）的允许/禁止访问控制。
l 支持MAC地址过滤功能。
l 支持SNMP V3（Simple Network Management Protocol Version 3）进行系统管理，提供基于USM（User-based Security Model）模型的安全机制。
l 支持SSH V2（Secure Shell Version 2），对登录设备的维护管理人员进行安全认证。
l 支持采用SFTP（Secure File Transfer Protocol）方式对数据进行安全地加载及备份。
l 支持对维护管理人员的RADIUS（Remote Authentication Dial in User Service）认证功能。
l 支持对维护管理人员的操作权限进行分级管理。
l 支持黑名单功能。
用户安全保障措施
l 支持对用户的二层隔离和受控互访。
l 系统支持DHCP option82，增强DHCP的安全性。
l 支持MAC地址与端口绑定，支持IP地址与端口绑定。

l 支持PITP（Policy Information Transfer Protocol）协议，利用端口物理信息标识用户。
l 支持防御IP spoofing攻击。
l 支持基于流和基于VLAN的防御MAC spoofing攻击。
l 支持根据MAC地址反查端口。
l 支持基于GEM Port的MAC/IP地址绑定功能。
l 支持基于GEM Port的MAC地址数限制。
l 支持ONU/ONT SN（Serial Number）/Password认证。
l 下行采用针对不同用户加密广播传输的方式，支持AES（Advanced Encryption Standard）128位加密。
1.2.6 电信级的可靠性设计
介绍MA5606T的可靠性设计。
MA5606T在系统设计、硬件设计和软件设计等各个环节均考虑了系统可靠性指标，充分保证了设备的正常运行。
系统设计
l 遵循电信级产品可靠性指标。
l 提供完善的异常处理功能。
l 具有故障自恢复性。
l 通过ESD（Electrostatic Discharge）测试。
l 进行了防雷和防干扰设计。
l 提供了丰富的告警信息，便于及时准确地发现和定位系统运行过程中的问题。
l 支持远程维护功能。
l 元器件归一化选择与控制。
l 对电子设备的元器件进行降额设计，提高使用的可靠性。
l 对于耗损型单元/部件，如风扇、电源、电池等支持故障预警功能。
l 支持CPU过载控制。可以有效防止系统资源被过度消耗，保证不会由于过载引起设备业务全部中断；并且在系统过载时，在一定的范围内可以优先保证高优先级的关键业务质量。
硬件设计
l GIU上行端口和GPON业务板支持1+1冗余备份。
l 充分考虑了系统的可靠性，对重要硬件单元进行备份。
l 系统所有业务单板均支持热插拔。
软件设计
l 遵循模块化、平台化的设计思想，软件各模块的设计基于松散耦合的机制。
l 采用面向对象、容错、纠错、自动恢复等先进的设计方法。

l 实施CMM（Capability Maturity Model）管理。
l 支持软件的在线升级。
电源可靠性
l 电源系统提供冗余设计，系统支持双路-48V电源输入，通过电源板对机箱供电。
l 电源板具备防护电路，保证单板电源故障时不会导致业务中断。
l 支持输入/输出限流保护。
l 支持监控量信息上报，支持远程控制，提高系统可靠性。
散热可靠性
l 散热系统提供冗余设计，保证单个风扇失效时系统业务正常运行。
l 风扇采用吹风方式，支持热插拔维护。
l 主机软件支持风扇转速控制功能。
l 风扇框可提供光耦隔离的开关量故障告警接口，上报故障信息。
组网冗余设计
支持FE/GE接口的MSTP（Multiple Spanning Tree Protocol）保护和Trunk功能。在链路发生故障时，形成新的无冗余路径的可连通的网络。
1.2.7 良好的维护管理功能
MA5606T支持良好的维护管理、监控功能，便于日常管理和故障诊断。
丰富的维护手段
l MA5606T的远程维护支持安全的SSH命令行、SNMP V3网管的维护方式，支持带内和带外两种维护通道。
l MA5606T支持SNMP（Simple Network Management Protocol）V1、V2和V3版本的网络管理，可采用N2000 BMS固定网综合网管系统（以下简称N2000 BMS）。
l MA5606T支持基于IEEE P802.1ag的Ethernet OAM（Operation, Administration and Maintenance）功能，提供针对以太网的故障检测和诊断手段，达到降低网络维护成本的目的。
l MA5606T支持硬件、软件版本的在线上报，支持单板软件及主机软件的实时在线升级和加载，以及在线补丁的实时加载及管理等。
l 支持环回功能，可快速隔离网络故障区间，提升故障诊断效率，降低维护成本。包括以下五种环回功能：
− OLT近端外环
− OLT远端内环
− ONT近端外环
− ONT近端内环
− ONT远端外环

l 支持环境监控板和风扇监控板的自动加载和升级，减少工程及维护人力投入。
终端管理
l MA5606T支持对ADSL2+/SHDSL/VDSL2终端的管理，包括xDSL终端信息查询和状态监控、数据配置、绑定及软件升级功能，实现ADSL2+/SHDSL/VDSL2终端设备的集中管理和维护。
l 支持EOC终端管理功能，通过EOC终端管理获得CPE侧的目录信息。
丰富的接口
N2000 BMS综合网管系统提供Telnet、SNMP等南向接口，充分配套被管理对象实现丰富的网元管理功能；提供标准SNMP和TL1北向接口，给OSS以及网络层管理系统提供告警、拓扑、业务、存量资源、测试等方面的自动化北向接口，帮助运营商建立统一的网络级监控以及自动化业务支撑平台。
安全鉴权管理
N2000 BMS综合网管系统提供丰富的鉴权管理方式，满足不同的运行维护需求。用户进行操作时，系统先根据授权的设备对用户操作进行限制，然后再根据授权的操作权限对用户操作进行限制。用户登录鉴权通过后，N2000 BMS将用户无权操作的菜单灰化，将用户未授权的设备屏蔽处理。
软件升级
MA5606T主控板和业务板软件均支持在线升级，并支持升级失败后的程序回滚功能。提供如下升级方法：
l 通过串口，采用Xmodem协议完成软件升级。
l 通过以太网口，采用TFTP（Trivial File Transfer Protocol）、SFTP（Secure File Transfer Protocol）或FTP（File Transfer Protocol）协议完成软件升级。
性能统计功能
MA5606T提供ADSL/ADSL2/ADSL2+、VDSL2和SHDSL性能数据的收集、查询和分析功能。

2 产品结构
关于本章
产品结构包括MA5606T产品的硬件结构和软件结构等信息。
2.1 硬件结构
硬件结构包括MA5606T使用的机箱、单板等相关硬件的规格和设备配置。
2.2 功能结构
介绍MA5606T的功能结构，并对各个模块功能进行简要介绍。
2.3 软件结构
介绍MA5606T的软件结构，并对各部分功能进行简要介绍。

2.1 硬件结构
硬件结构包括MA5606T使用的机箱、单板等相关硬件的规格和设备配置。
2.1.1 设备外观与尺寸
介绍MA5606T的外观与尺寸。
2.1.2 设备配置
介绍MA5606T的配置。
2.1.3 单板
介绍MA5606T支持的单板。
2.1.1 设备外观与尺寸
介绍MA5606T的外观与尺寸。
外观图
MA5606T外观如图2-1所示。
图2-1 MA5606T外观图

尺寸
根据安装挂耳的不同，MA5606T设备的具体尺寸规格说明如表2-1所示。
表2-1 MA5606T设备尺寸规格说明
类型
宽×深×高
MA5606T设备尺寸（不带挂耳）
436mm×232mm×86.1mm
MA5606T设备尺寸（带挂耳1）
482.6mm×232mm×86.1mm
MA5606T设备尺寸（带挂耳2）
530mm×243.8mm×86.1mm

l 挂耳1：适用于IEC标准的机柜。
l 挂耳2：适用于ETSI标准的机柜。
2.1.2 设备配置
介绍MA5606T的配置。
MA5606T设备配置如图2-2所示。
图2-3 MA5606T设备配置图

MA5606T设备的风扇在机箱左侧，采用吹风方式。
MA5606T设备提供4个单板槽位，具体槽位分布如下：
l 位于最上面的槽位分为左右两部分、槽位编号分别为0、1。
l 0槽位为电源板槽位，1槽位为主控板槽位。
l 主控及上行板比电源板宽，可以防止误插。
l 位于下面的2、3槽位为业务板和分离器板槽位。
l 业务板和分离器板根据具体业务类别和数量可以灵活配置。
l 分离器板只能插在2号槽位。
2.1.3 单板
介绍MA5606T支持的单板。
MA5606T单板分为控制及上行板、业务板和分离器板。单板介绍如表2-2、表2-3和表2-4所示。
表2-2 MA5606T控制及上行板描述
简称
全称
功能简介
MCUC
主控和上行板
系统控制及上行接口板。提供环境监控串口。
通过GP1A扣板提供1个GPON光接口，传输距离为20km（单模）。
通过EP1A扣板提供1个EPON光接口，传输距离为20km（单模）。

表2-3 MA5606T业务板描述
简称
全称
功能简介
ADIF
32路ADSL2+业务接入板
外置分离器，支持ADSL2+ over ISDN，采用GE总线，支持线路保护功能。
支持热插拔。
ADLF
32路ADSL2+业务接入板
外置分离器，支持ADSL2+ over POTS，采用GE总线，支持线路保护功能。
支持热插拔。
ADPD
64路ADSL2+业务接入板
外置分离器，支持ADSL2+ over POTS，采用GE总线，支持线路保护功能。
支持热插拔。
ADQD
64路ADSL2+业务接入板
外置分离器，支持ADSL2+ over ISDN，采用GE总线，支持线路保护功能。
支持热插拔。
SHLB
16路SHDSL业务接入板
支持ATM/EFM SHDSL接入功能，采用GE总线。
支持热插拔。
VDTF
24路VDSL2业务接入板
外置分离器，支持VDSL2 over ISDN，采用GE总线，支持线路保护功能。
支持热插拔。
VDSA
24路VDSL2业务接入板
外置分离器，支持VDSL2 over POTS，采用GE总线，支持线路保护功能，支持多种频谱模板的配置(包括8a、8b、8c、8d、12a、12b和17a)。
支持热插拔。
VDRD
24路VDSL2业务接入板
外置分离器，支持VDSL2 over POTS，采用GE总线，支持线路保护功能。
支持30a频谱模板的配置。
支持热插拔。
VDMF
48路VDSL2业务接入板
外置分离器，支持VDSL2 over POTS，采用GE总线，支持线路保护功能。
支持17a频谱模板的配置。
支持热插拔。
VDNF-48路VDSL2业务接入板
48路VDSL2业务接入板
外置分离器,支持VDSL2 over ISDN，支持线路保护功能，支持温度查询和高温关断功能。
支持热插拔。
ASPB
64路VoIP POTS业务接入板
支持VoIP业务，提供POTS用户接入。
支持热插拔。

简称
全称
功能简介
ASRB
32路VoIP POTS业务接入板
支持VoIP业务，提供POTS用户接入。
支持热插拔。
OPFA
16路FE光业务接入板
提供16路P2P FE光业务接入。
支持热插拔。

表2-4 MA5606T分离器单板描述
简称
全称
功能简介
SPLH
32路ADSL2+ over ISDN分离器板
分离器板，实现ISDN信号与ADSL2+信号的分离，支持2B1Q或4B3T编码。
支持热插拔。
SPLL
32路ADSL2+ over POTS分离器板
分离器板，实现POTS信号与ADSL2+信号的分离，复阻抗（ETSI TS 101 952 01 01 optionA）。
支持热插拔。
SPLF
32路ADSL2+ over POTS分离器板
分离器板，实现POTS信号与ADSL2+信号的分离，600Ω纯阻抗。
支持热插拔。
VSTH
24路VDSL2 over ISDN分离器板
分离器板，实现ISDN信号与VDSL2信号的分离，具有2B1Q或4B3T编码。
支持热插拔。
VSTL
24路VDSL2 over POTS分离器板
分离器板，实现POTS信号与VDSL2信号的分离，复阻抗（ETSI TS 101 952 01 01 optionA）。
支持热插拔。
VSNLA
48路VDSL2 over POTS分离器板
分离器板，实现POTS信号与VDSL2信号的分离，复阻抗。
支持热插拔。

2.2 功能结构
介绍MA5606T的功能结构，并对各个模块功能进行简要介绍。
概述
MA5606T主要由系统控制及业务上行模块、业务接入模块、电源模块和风扇散热模块组成，如图2-3所示。
图2-5 MA5606T功能结构

系统控制及业务上行模块
系统控制及上行模块由主控及上行板MCUC和相关软件组成，主要功能：
l 负责业务管理、组播业务管理和交换功能。
l 实现SNMP协议代理、命令行管理、程序/数据加载、告警及诊断等功能。
l 提供GPON接口、EPON接口、用于上行。
l 提供维护串口与网口，方便维护终端和网管站登录系统。
业务接入模块
业务接入模块由xDSL系列单板和光接口单板组成，提供ADSL2+、ADSL2、SHDSL、VDSL2、P2P FE光接口接入业务。
电源模块
电源模块提供双路-48V直流电源或100V～240V交流电源，对用户板、主控板和风扇供电。
风扇散热模块
风扇散热模块提供风扇为设备散热。

2.3 软件结构
介绍MA5606T的软件结构，并对各部分功能进行简要介绍。
概述
MA5606T的软件系统由单板软件和主机软件构成，图2-4中虚线框内的部分为MA5606T的软件结构图。
图2-6 MA5606T系统软件结构示意图

单板软件
单板软件运行在业务板、接口板及部分电源板上，实现以下功能：
l 单板业务管理
l 数据管理
l 告警管理
l 驱动与诊断
主机软件
MA5606T主机软件运行在主控板上，由四个平面构成：系统支撑平面、系统服务平面、系统管理平面和业务控制平面，如图2-5所示。

图2-7 MA5606T主机软件结构示意图

对图中的4个平面说明如下：
l 系统支撑平面：主要完成硬件系统的驱动。
l 系统服务平面：为软件运行提供最基本运行服务和对系统设备进行管理的平面，系统服务平面的基本功能模块就是操作系统。
l 系统管理平面：主要功能是提供设备和业务管理的手段。
l 业务控制平面：是设备业务功能提供的核心模块，负责对业务配置命令进行分析和执行，完成设备间的协议互连，对业务请求进行处理并最终提供业务服务。

3 接口与协议
关于本章
接口与协议包括MA5606T支持的物理接口、逻辑接口和协议。
3.1 物理接口
物理接口包括的内容有：MA5606T支持的物理接口种类和遵循的规范。
3.2 逻辑接口
介绍MA5606T在组网中的逻辑接口，以及逻辑接口上支持的协议。

3.1 物理接口
物理接口包括的内容有：MA5606T支持的物理接口种类和遵循的规范。
3.1.1 接口种类
介绍MA5606T支持的物理接口种类。
3
