PY媒体资产管理和NAS存储系统方案

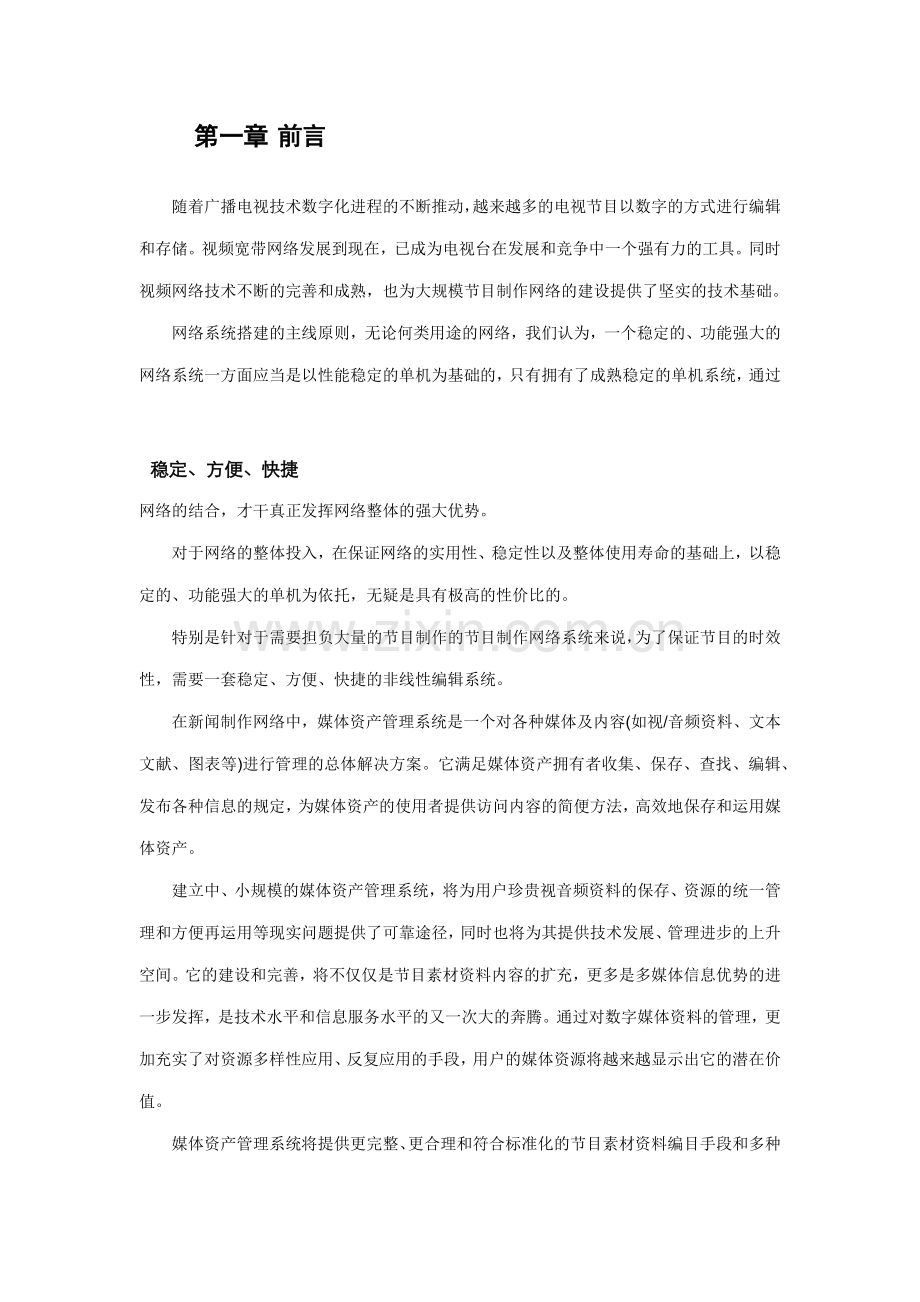

第一章 前言
稳定、方便、快捷
随着广播电视技术数字化进程的不断推动，越来越多的电视节目以数字的方式进行编辑和存储。视频宽带网络发展到现在，已成为电视台在发展和竞争中一个强有力的工具。同时视频网络技术不断的完善和成熟，也为大规模节目制作网络的建设提供了坚实的技术基础。
网络系统搭建的主线原则，无论何类用途的网络，我们认为，一个稳定的、功能强大的网络系统一方面应当是以性能稳定的单机为基础的，只有拥有了成熟稳定的单机系统，通过网络的结合，才干真正发挥网络整体的强大优势。
对于网络的整体投入，在保证网络的实用性、稳定性以及整体使用寿命的基础上，以稳定的、功能强大的单机为依托，无疑是具有极高的性价比的。
特别是针对于需要担负大量的节目制作的节目制作网络系统来说，为了保证节目的时效性，需要一套稳定、方便、快捷的非线性编辑系统。
在新闻制作网络中，媒体资产管理系统是一个对各种媒体及内容(如视/音频资料、文本文献、图表等)进行管理的总体解决方案。它满足媒体资产拥有者收集、保存、查找、编辑、发布各种信息的规定，为媒体资产的使用者提供访问内容的简便方法，高效地保存和运用媒体资产。
建立中、小规模的媒体资产管理系统，将为用户珍贵视音频资料的保存、资源的统一管理和方便再运用等现实问题提供了可靠途径，同时也将为其提供技术发展、管理进步的上升空间。它的建设和完善，将不仅仅是节目素材资料内容的扩充，更多是多媒体信息优势的进一步发挥，是技术水平和信息服务水平的又一次大的奔腾。通过对数字媒体资料的管理，更加充实了对资源多样性应用、反复应用的手段，用户的媒体资源将越来越显示出它的潜在价值。
媒体资产管理系统将提供更完整、更合理和符合标准化的节目素材资料编目手段和多种检索途径及现代化的资料管理方法，使素材和节目资料的管理更加规范和合理，更加有效地为其它资源运用者服务，对每一条完整的素材和节目，都将提供完整全面的文字标引，可以涉及节目或素材的名称、包含人物、素材提供者、拍摄时间、节目内容等在内的节目信息，用户可对入库的素材和节目按照节目类型、所属栏目和素材所属单位、行业等内容进行分类和检索，对同样一个新闻节目比如两会新闻，按节目类型分类新闻类，按单位分类可以归为广播电视局，按素材行业分可以归为文化类；这样，编导在不同分类中均可以找到目的节目；同时，系统可以保存图片、文本信息等综合资源，可以实现基于节目对象的存储和管理；在信息检索服务上，提供了多种检索手段和二次检索方法，真正意义上的实现“查准、查全、查快”的目的。
媒体资产管理系统将以媒体资料数字化存储为核心，为最终实现节目制作、播出的数字化和网络化的美好前景打下了基础，使节目管理更加合理，专业分工更加明确，业务管理更加简便。业务实现手段的转变和业务核心管理的提高，为用户带来的结果将是基于数字媒体资源为核心的运营模式，建立具有扩展性的全业务平台。它是对当前资源独享的巨大变革，是实现全面视频播出、节目传输、网上发布、互换出售等增值服务的基础和前提，对用户业务的全面展开、进一步发展和迅速提高综合实力具有极其重要的现实意义。
面对着众多的网络产品、网络设计，我们力求不走别家老路，推陈出新，独树一帜，力求建立起具有自己特点的网络系统，真正发挥视频网络优势。为此，我们结合公司产品优势，提出了自己的特点：
n 媒体资产管理系统可以对素材的编目、检索、上载、下载都是网络化无磁带化的解决方案，可以很好的管理电视台的媒体资源。
第二章 方案设计概述
系统结构
整个网络系统采用千兆网络。
在这一节中，我们将介绍根据整个媒资系统的方案设定思绪及网络结构和总体构成，网络总体架构，使用千兆网络。这种结构在实际应用中已得到了检查和认可。
第1节 设计定位
我们的网络设计，重点在系统的“稳定可靠性、合理性、实用性、先进性”上着手考虑，在整个系统的设计过程中，我们更多地考虑了“网络”这个概念的真正含义，使整个系统在用户面前的表现，是一个真正意义上的网络，而不是一个简朴的“素材共享”。
第2节 设计原则
针对用户的实际情况（节目制作的模式和工作方式），尽量作到“量体裁衣”，贴近于实际工作状况，使工作流程变的简捷化、实用化、合理化。这是我们所共同希望的，也是我们公司的最终目的。
第三章 方案设定
网络总体构架，使用鹏宇网络。这种结构在实际应用中已得到了检查和认可。
电视台的需求重要是媒体资产管理部分。
第1节 系统配置
在系统设计中，我们选用以下设备：
1. 媒体资产管理部分
n 服务器 1台（媒资服务器，该服务器一定要专业的服务器）
服务器上安装 Windows Server 2023 Professional和SQL 2023数据库，网络服务器在系统中负责管理硬盘阵列；管理网络系统，提供网络用户和素材管理、用户权限管理等。
数据库服务器在系统中负责管理数据，账户、素材分派、系统配置等信息。
n 千兆网络互换机 1台
互换机是整个媒资系统的纽带，整个媒资系统的数据互换都要通过互换机。互换机的好坏决定整个系统的性能。高可用性和高安全性是互换机的必要条件。在整个系统设计中使用了千兆互换机。
n NAS存储服务xxxxx台（中心存储）
的保证管珍贵的档案数据是一项非常重要的任务，不仅要在需要时可立即取得，存取的速度也必须够快。我们选用云存2U机架式网络储存服务器，它拥有优越的效能表现，坚如盘石的稳定性和高度弹性的运用空间。在选择硬盘存储时，需根据其应用场合、安全性和扩展性综合考虑。我们根据客户的情况，设定存储空间大小为36TB。
n 编目/上载工作站1-2台（可以在原有非编上安装客户端）
重要负责对素材的编目和上载工作。
编目/上载工作都有非常严格的权限控制。只有拥有编目权限的帐号才可以对素材进行编目管理。
n 查询/下载工作站1-2台（可以在原有非编上安装客户端）
重要负责对素材的查询和下载工作。
查询/下载工作都有非常严格的权限控制。只有拥有下载权限的帐号才可以对素材进行下载。
n 转码工作站 1台（可以在原有非编上安装客户端）
重要负责把不同格式、不同编码方式的视频文献转换成统一的标准DV格式。由于不同厂商的视频编码格式有很大的差别，为了更好的解决非编网络中的编码不一致问题，配备一台转码服务器是很有必要的。转码服务器可以有效地把不同编码格式的视频文献转成统一的标准DV格式，以便于网络中的其它非编提高工作效率。

第四章 媒体资产管理系统
PY媒体资产管理系统是专门针对中小型电视台和节目制作单位设计的，系统着眼于方便地实现媒体资料再运用，与节目制作环节紧密地结合起来，有效地对其进行存储管理，而不是一套大而全的“媒体资产管理系统”。
本系统是基于OpenNet平台建设的，与OpenNet平台下的其它系统紧密结合，可以与我公司的非编网络和播出网络无缝连接。

l 系统的工作流程
1、 媒体资料的入库过程
1) 在非编网络中上载或收录、制作节目。
2) 在素材管理时，选择需要归档到媒资系统中的素材，启动“鹏宇PY”客户端。
3) 录入媒体资料的编目信息。
4) 系统自动完毕素材向媒资系统的存储中心存储。
2、 媒体资料的调用过程
1) 节目制作人员在网络中的任意一台工作站上，使用“鹏宇PY”客户端，登录“鹏宇PY媒体资产管理系统”。
2) 通过关键词、节目名称、节目类型、入库时间、作者等编目信息，灵活对资产库进行检索，以方便节目制作人员找到需要的节目素材。
3) 选择下载，指定将素材下载到本地。
4) 当下载过程结束后，节目制作人员从任意一台非编工作站，就可以使用刚刚下载的素材了。

l 系统重要有如下一些特点
n 精简实用的媒资系统
本系统是一套精简的媒体资产管理系统，在保证了对媒体资料进行有效的管理和方便实现其再运用的基础上，尽量保证系统的简洁，系统操作方便，维护简朴。
n 统一的平台
系统可以使用非编网络中的上载工作站完毕媒体资料的数字化工作，不需要单独配置上载工作站。
Ø 素材类型
在广播电视应用中，一个部门制作的素材通常是不希望被其他的节目制作部门浏览和使用的，例如，新闻制作部门的节目素材通常不希望被后期节目制作部门使用，反之亦然。
除了对媒体资产定义密级以外，还要定义它的素材类型，如：新闻、广告、体育等。各个用户必须具有相应类型的浏览权限才可以检索到并浏览、下载该素材。比如，一个用户可浏览的素材类型为“新闻+体育”，那么他就只能检索到并下载素材类型为“新闻”和“体育”的素材。
n 广泛的素材管理
系统管理的媒体资产不仅仅是制作完毕的节目，也可以管理节目制作的原始文献资料等。
系统可以管理的媒体资产类型不仅涉及视、音频文献，同时还涉及图片、文稿、影视节目制作过程中所有的内容。
n 灵活的检索方式
系统提供了灵活多样的方式进行媒体资料的检索。用户既可以根据节目的名称、关键词进行快捷的检索，也可以根据节目的分类、作者、入库时间等多种条件综合起来进行查询。

主程序界面

《编目与上载》

《编目修改》

《资料审核》 使用权限---具有审核权限的和管理员

《操作记录》

《空间管理》

第五章 NAS 网络存储服务器

核心优势
Ø 综合性能指标最杰出的中高端产品
Ø 无单点故障硬件架构，实时校验保护数据的完整性
Ø 性能、可靠性、扩展性全面超越同行的同类产品
Ø 可管理性、易维护、模块化设计方案
Ø 统一整合公司关键业务，集中管理全局数据
Ø 文献系统、目录和文献大小、数量无限制

产品特点：
Ø NAS+IP SAN全功能统一存储方式
Ø 增强型RAID大幅提高读写速度
Ø 无单点故障硬件设计
Ø 智能缓存算法优化读密集性应用
Ø 实时校验保护数据完整性
Ø 优化的网络协议大幅提高CIFS、NFS访问性能
Ø CloudShots(全自动连续数据快照)功能
² CloudMirror(远程复制)功能
系统拓扑示例图：

爆炸式数据增长迫使中档公司必须部署网络存储系统，在集中保存、管理和保护各种业务数据的基础上充足发明数据的商业价值。然而业务量不断增长而IT预算受到局限的现状，加上传统的存储的复杂性和低效率，使公司在信息化进程中面临巨大挑战。
PY-MIDAS8000-系列存储系统，以革命性的技术、出类拔萃的可靠性和性能、几乎零成本的管理、合理的价格、帮助公司彻底解决数据存储的难题，显著提高关键业务效率，在瞬息万变的商业环境中始终保持竞争优势。

高性能
PY-MIDAS8000基于双控制器架构、文献系统动态调整数据块大小的性能优化算法、均衡I/O负载并提高吞吐率的动态条带化技术，以及智能预读取技术等全方位的设计，满足各种行业的高带宽需求。同时OPS>30000/秒，可以满足中档规模的数据库性能需求

高可靠性
PY-MIDAS8000完全采用冗余的硬件设计（控制器、电源、网络连接、风扇等），高可用故障转移功能使系统一个控制器发生故障时，可以将其任务进程自动地、无间断地切换到一个控制器上，保证7*24h业务连续性，对于一般的存储系统，意外断电或非法关机会导致文献系统的损坏，磁盘、控制器等硬件问题以及数据传输过程中也会产生令人棘手的“无记载数据崩溃”或RAID“写漏洞”。PY-MIDA8000采用Copy-on-Write技术、端到端的数据校验、增强型的RAID技术，不仅在任何情况下始终保证文献系统的一致性和数据完整性，并且能自动检测并修复数据损坏。

统一命名空间，全局共享
PY-MIDAS8000同时支持NAS和SAN架构的统一存储平台，为Windows、Linux、Unix、Solaris等网络环境提供数据共享和集中管理。用户可以任意尺寸和数目的文献系统、目录和文献。所有文献可以在统一存储池中，并且存储池可以随意扩充，扩容后，所有的文献系统都能自动获得新增的空间，因此用户无需预先规划文献空间，也可以设立文献配额，限制文献系统拥有的最小使用空间。

管理简洁
PY-MIDAS8000提供中、英文纯Web管理界面，其常用功能（RAID、网络、共享等）通过快捷方式按系统默认方式即可轻松配置完毕。

产品重要参数

产品规格型号
产品型号
PY-MIDAS8112
PY-MIDAS8116
PY-MIDAS8212
PY-MIDAS8216
I/O性能
320MB/s
360MB/s
640 MB/s
720 MB/s
双控制器
单活
双活
外型规格
机架式，高度3U
系统软件特点
操作系统
CloudStorage存储专用操作系统
文献系统
全日记文献系统, 最大卷尺寸无限, 在线扩容, 支持NTFS流, 用户 (User), 用户组 (Group) 和目录树 (Directory) 级别容量分派, Unicode
文献服务协议
CIFS, NFS v2/v3/v4 (采用 UDP 或 TCP), HTTP/WebDAV, FTP
RAID
RAID支持0, 1, 5, 6, 10, 50, 60 热备盘, JBOD
SAN协议支持
支持iSCSI, 最多16384个逻辑卷(LUNs)
支持的操作系统
Microsoft Windows, Linux, Mac OS, Sun Solaris, IBM AIX, HP-UX
目录和文献
安全服务
DNS, WINS, UNIXÒ NIS, MacintoshÒ NIS, Windows活动目录, Windows工作组(本地)
管理界面
中、英文B/S图形界面管理 (GUI)
标准软件
自动RAID管理器, 248个CloudShot (快照) 对卷进行增量实时备份, CloudVol (自由卷) 动态扩展卷尺寸
高级软件（许可）
CloudMirror 远程镜像, 用于异地容灾恢复, 保证业务连续性; CloudBak高级本地备份和恢复
系统硬件参数
系统缓存
标配16GB可扩展至48GB
磁盘规格
3.5" 146/300/450GB, SAS磁盘
3.5" 500/750GB/1TB/2TB, SATAⅡ磁盘
最大存储容量
SAS:111.6 TB (450GB*224)
SATA II: 496 TB (2TB*224)
磁盘扩展
SAS磁盘通道，3U16盘位JBOD，最大14个
最大磁盘数量
单柜16片，系统最大224片
网络接口
4个千兆网络数据通道，可扩展至8个
环境参数
电源/电流
带PFC, 100-240 VAC, 50-60 Hz, 最大14 Amp
电源模块
1+1冗余热插拨电源
风扇
3组90mm, 6000 RPM 热插拔风扇
运营环境
10ºC至35ºC, 8%至90%相对湿度, 非冷凝结
存放环境
-40ºC至70ºC, 5%至95%相对湿度, 非冷凝结
认证
FCC, UL, CUL, TUV, EN 60950/IEC 60950, CE, CCC

“鹏宇PY”经济型媒体资产管理系统
序号
名 称
配 置 及 功 能 说 明
单 位
数 量
1
PY
媒体资产管理服务器
规 格
配   置
1台
88000.00
 服务器
机架式，INTEL 至强5410，4G FBD DDR； 146G SAS
鹏宇PY媒体资产管理系统服务器端软件
鹏宇PY数据库管理软件
2
PY
编目/上载客户端
原有设备上安装客户端
1台
15000.00
鹏宇PY媒体资产管理系统客户端软件
3
PY-
查询/下载客户端
原有设备上安装客户端
1台
15000.00
鹏宇PY媒体资产管理系统客户端软件
4
中心存储部分
规   格
容量
接   口
1台
162023.00

36T
2端口ISCSI
5
千兆互换机
Netgear24口千兆互换机
  1台
     16000.00
  6
  UPS延时电源（选配）
    6 KVA满载延时1.1小时（松下电池）
 1套
34000.00
7
 网络施工取费
工程总造价的5%

16500.00
 合计：
346500.oo
                                   注：  *每增长一个客户端,       增长13000.00 报价含税 含运费
