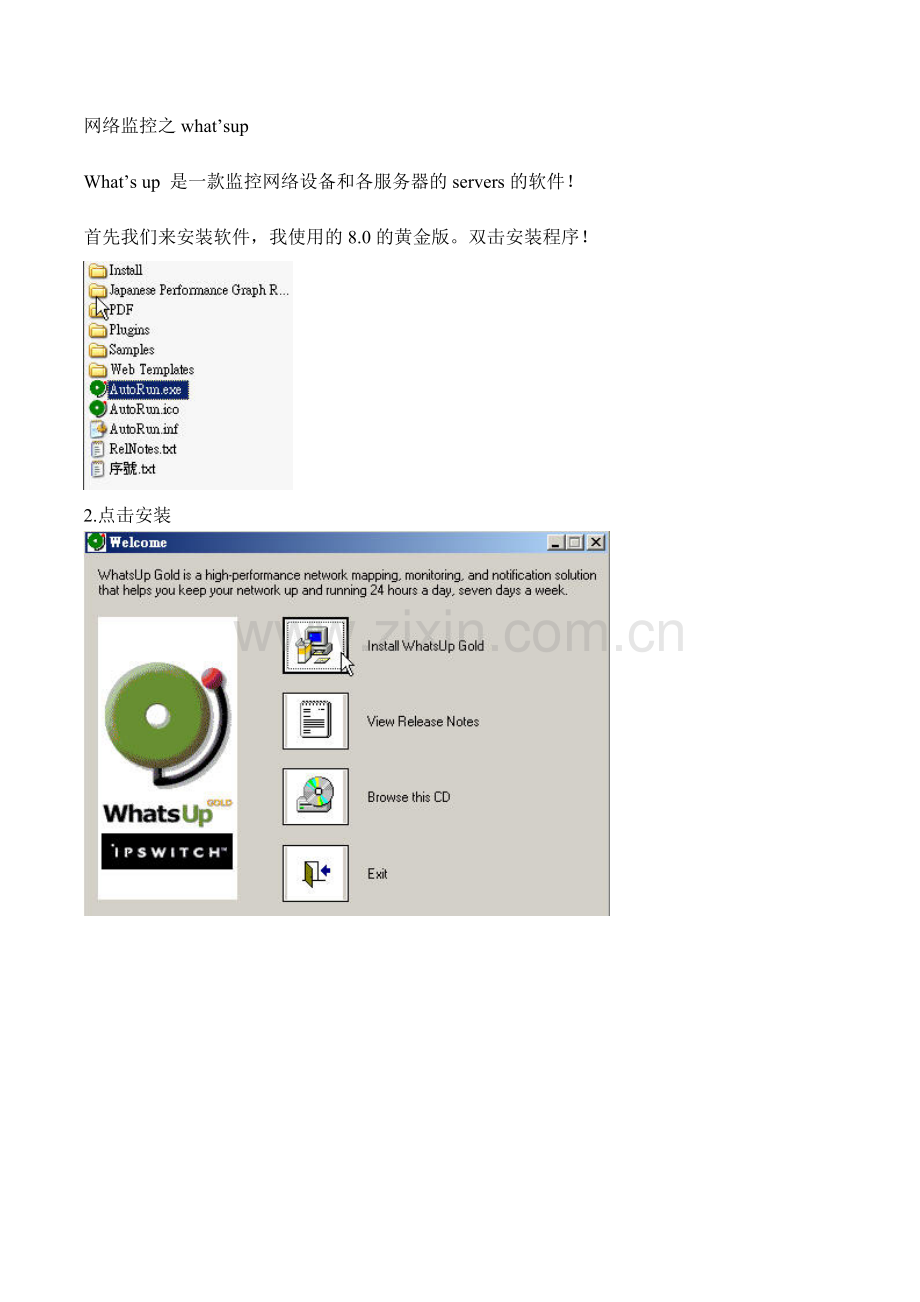

网络监控之what’sup

What’s up 是一款监控网络设备和各服务器的servers的软件！

首先我们来安装软件，我使用的8.0的黄金版。双击安装程序！

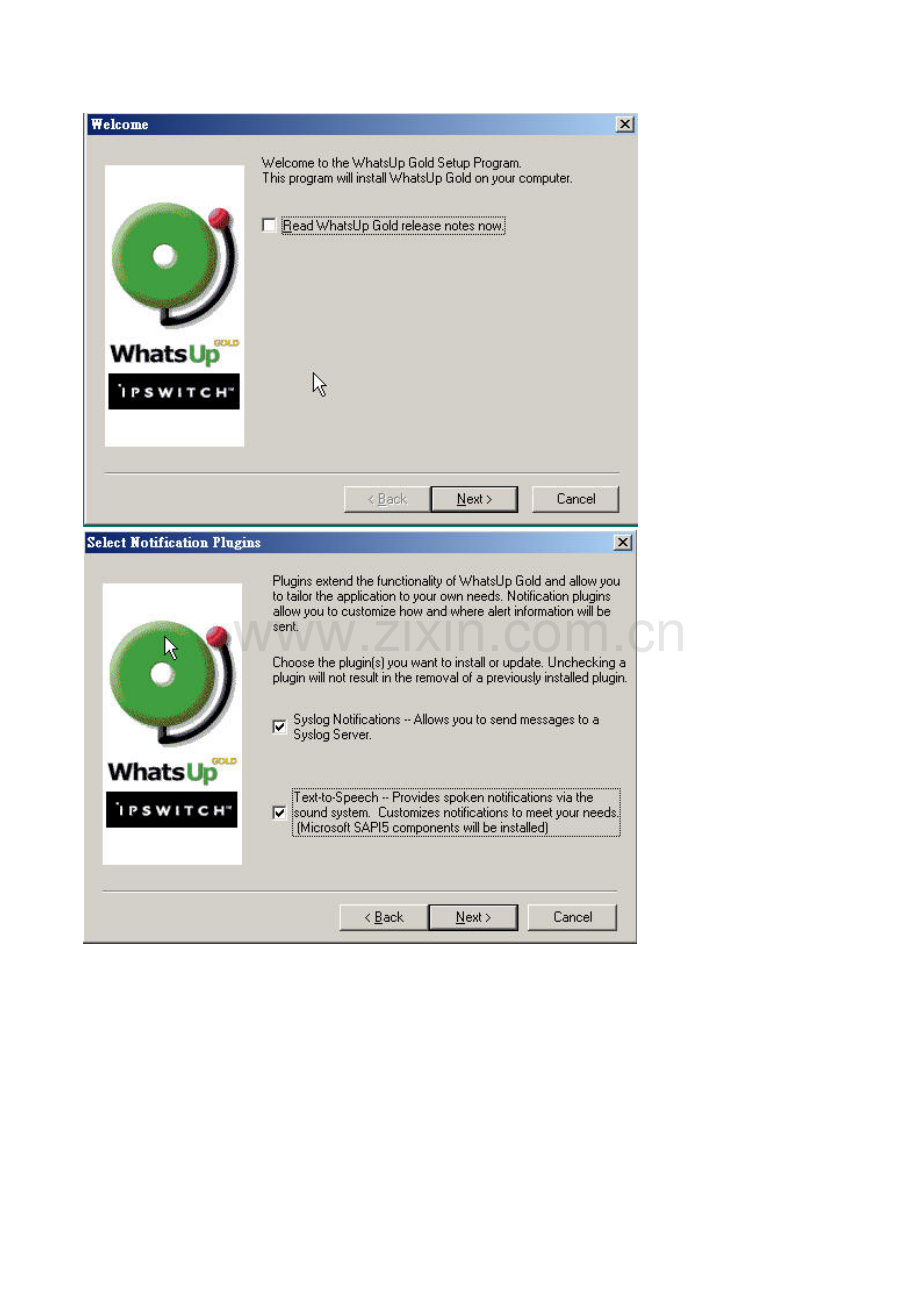

2.点击安装

3.安装完成之后我们打开程序。注意，右下角是EDIT

4.上图中左侧有可以选择的对象，不过选择的东西不多！不知道12.0的版本是否有改进！我的这个8.0是当初供应商送的！

5.从左边拖动一个对象例如HUB、router或者server到主框中！点右键来设定属性！从自己的拓扑结构考虑，一般先确定CORE SWITCH的位置，注意摆中间好！

6.首先选择左侧的General，来设定这个设备的显示名称、主机名称和IP地址

7.然后进入alerts，来设定警告，Enable alert打勾，选择ADD

8.点击下图中鼠标所在的位置
9.选中下图中的winpopup，然后再点ADD，

10.输入需要被警告的主机的名字,IP和警告的参数。具体参数按自己需要填写，详情点击help，查看就可以了！按OK了确定！

11.创建好之后可以来测试！ （前提是设备有被侦测到且message服务有开），对方的主机会有提示出现提示，不过提示框里面的是代码，不是真正的语句，只有当设备真的断线了就会出现代码相对应的语句。

12.如果是服务器，我们自己侦测其服务端口。选择servers，点击Auto Discover。我这里有一台LOTUS的邮件服务器，下面是他开启的服务。

13.注意了，下面的图片中最好要打两个勾

14.如果这个设备警告你要通知多个人，继续添加，操作相同

15.那么我们在增加第二个设备的时候，要添加警告对象的时候，就可以在已经有的winpupop里面选择就可以了！不再需要去一个写对应的IP的名字和代码了！如下图，是新增加的B2F中这个新的switch直接，在下拉菜单中选中，下面打勾就可以了！不用一个一个去设置了！

16.当我们把所有的设备都设置好了之后，我们就可以连线所有设备了！选择左小脚的MAP，

17.点击MONITOR下面的poll devices，来连线所有的设备。

18.软件扫描MAP上面的设备后会将有问题的显示出来，如下图中B2F下这台SWITCH，它的名字是有黑色背景了。
19.扫描完成后会有问题的设备变成黄的

20.查看原因，看是否设备没有连线或者设定有错误。我这里是故意设定一个不存在的IP地址来做个DEMON的
这个时候弹出来的提示就是一个语句了，不是代码了！
再次提示：安装what’sup的服务端和被警告的客户端一定要将message服务打开，防火墙也要关闭，不然会收不到警告信息的！
21．下面来设置下我们的WEB，点击configure下面的web server。

22.我们来设置下Web，首先来启用WEB SERVER服务

23．接下来设置访问WEB的主机，这里是根据IP地址设置。

24.然后我们再设定访问这个web的帐号密码还有相对应的权限。因为使用者也可以通过WEB来设定设备

25.看看WEB的效果

上图中可以通过各项菜单去浏览设备的相关信息。此外还有很多监控功能，可以通过SNMP协议来监控网络和设备！详情请访问
