机房建设标准.doc

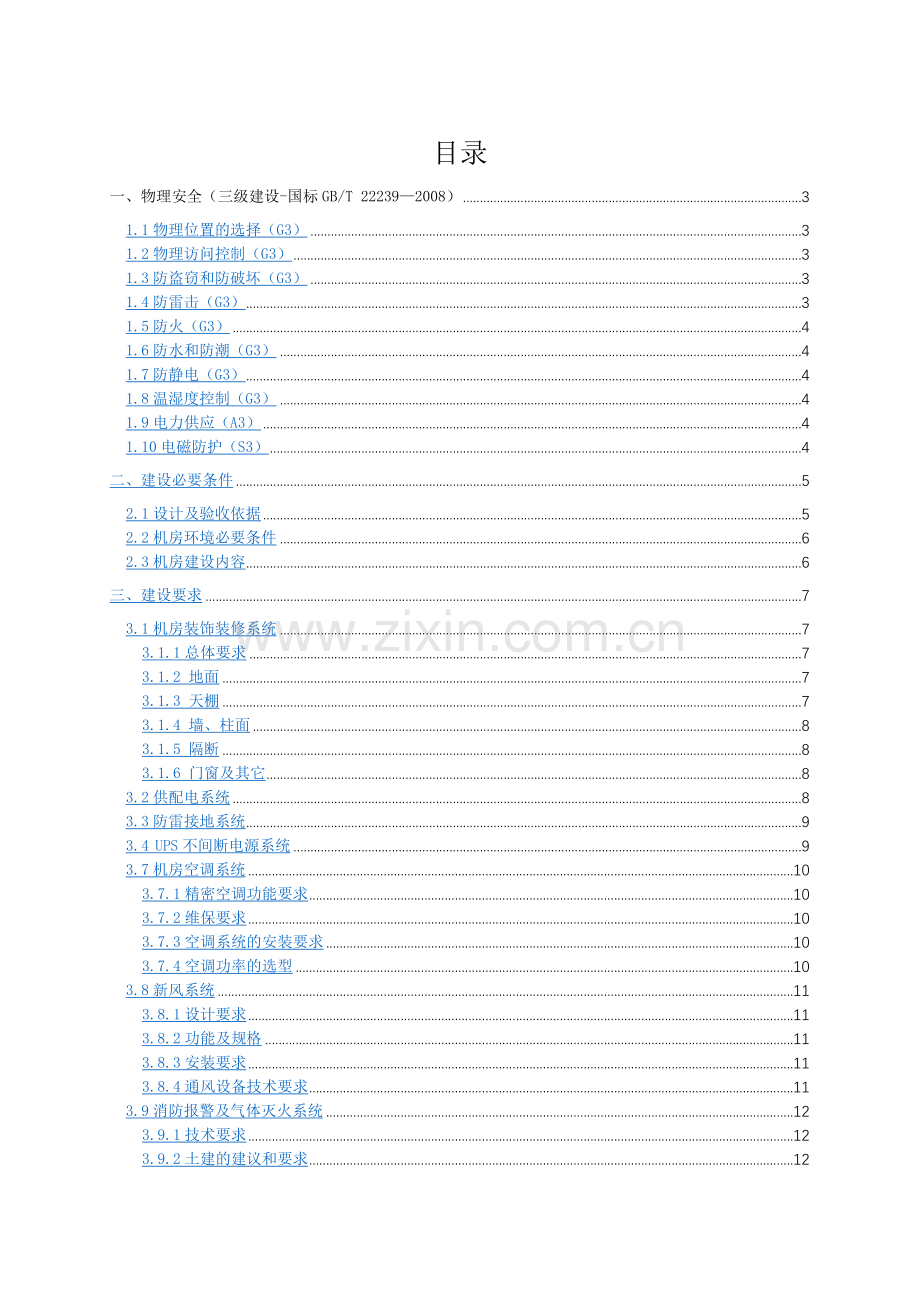

目录一、物理安全（三级建设-国标GB/T 222392008）31.1物理位置的选择（G3）31.2物理访问控制（G3）31.3防盗窃和防破坏（G3）31.4防雷击（G3）31.5防火（G3）41.6防水和防潮（G3）41.7防静电（G3）41.8温湿度控制（G3）41.9电力供应（A3）41.10电磁防护（S3）4二、建设必要条件52.1设计及验收依据52.2机房环境必要条件62.3机房建设内容6三、建设要求73.1机房装饰装修系统73.1.1总体要求73.1.2 地面73.1.3 天棚73.1.4 墙、柱面83.1.5 隔断83.1.6 门窗及其它83.2供配电系统83.3防雷接地系统93.4 UPS不间断电源系统93.7机房空调系统103.7.1精密空调功能要求103.7.2维保要求103.7.3空调系统的安装要求103.7.4空调功率的选型103.8新风系统113.8.1设计要求113.8.2功能及规格113.8.3安装要求113.8.4通风设备技术要求113.9消防报警及气体灭火系统123.9.1技术要求123.9.2土建的建议和要求123.9.3设备要求123.9.4设计和验收要求123.10网络布线工程系统123.10.1线缆敷设123.10.2标识标签133.11机房环境监控系统架构介绍133.11.1监控内容133.11.2硬件设备概述133.11.2.1 TDSDU智能采集器133.11.2.2 温湿度变送器153.11.2.3 漏水（泄漏）传感器153.11.2.4 断电检测传感器163.11.2.5空调监控控制器173.11.2.6 UPS电源系统监控17机房建设要求一、物理安全（三级建设-国标GB/T 222392008）1.1物理位置的选择（G3）本项要求包括：a) 机房和办公场地应选择在具有防震、防风和防雨等能力的建筑内；b) 机房场地应避免设在建筑物的高层或地下室，以及用水设备的下层或隔壁。1.2物理访问控制（G3）本项要求包括：a) 机房出入口应安排专人值守，控制、鉴别和记录进入的人员；b) 需进入机房的来访人员应经过申请和审批流程，并限制和监控其活动范围；c) 应对机房划分区域进行管理，区域和区域之间设置物理隔离装置，在重要区域前设置交付或安装等过渡区域；d) 重要区域应配置电子门禁系统，控制、鉴别和记录进入的人员。1.3防盗窃和防破坏（G3）本项要求包括：a) 应将主要设备放置在机房内；b) 应将设备或主要部件进行固定，并设置明显的不易除去的标记；c) 应将通信线缆铺设在隐蔽处，可铺设在地下或管道中；d) 应对介质分类标识，存储在介质库或档案室中；e) 应利用光、电等技术设置机房防盗报警系统；f) 应对机房设置监控报警系统。1.4防雷击（G3）本项要求包括：a) 机房建筑应设置避雷装置；b) 应设置防雷保安器，防止感应雷；c) 机房应设置交流电源地线。1.5防火（G3）本项要求包括：a) 机房应设置火灾自动消防系统，能够自动检测火情、自动报警，并自动灭火；b) 机房及相关的工作房间和辅助房应采用具有耐火等级的建筑材料；c) 机房应采取区域隔离防火措施，将重要设备与其他设备隔离开。1.6防水和防潮（G3）本项要求包括：a) 水管安装，不得穿过机房屋顶和活动地板下；b) 应采取措施防止雨水通过机房窗户、屋顶和墙壁渗透；c) 应采取措施防止机房内水蒸气结露和地下积水的转移与渗透；d) 应安装对水敏感的检测仪表或元件，对机房进行防水检测和报警。1.7防静电（G3）本项要求包括：a) 主要设备应采用必要的接地防静电措施；b) 机房应采用防静电地板。1.8温湿度控制（G3）机房应设置温、湿度自动调节设施，使机房温、湿度的变化在设备运行所允许的范围之内。1.9电力供应（A3）本项要求包括：a) 应在机房供电线路上配置稳压器和过电压防护设备；b) 应提供短期的备用电力供应，至少满足主要设备在断电情况下的正常运行要求；c) 应设置冗余或并行的电力电缆线路为计算机系统供电；d) 应建立备用供电系统。1.10电磁防护（S3）本项要求包括：a) 应采用接地方式防止外界电磁干扰和设备寄生耦合干扰；b) 电源线和通信线缆应隔离铺设，避免互相干扰；c) 应对关键设备和磁介质实施电磁屏蔽。二、建设必要条件2.1设计及验收依据电子信息系统机房设计规范GB501742008电子信息系统机房施工和验收规范GB50462-2008电子计算机场地通用规范GB/T2887-2011计算机站场地安全要求GB9361-89通讯机房静电防护通则YD/T754-95防静电地面施工及验收规范SJ/T31469-2002建筑地面工程施工质量验收规范GB50209-2002住宅装饰装修工程施工规范GB50327-2001建筑装饰装修工程质量验收规范 GB502102001建筑装饰装修工程施工质量标准（ZJQ00-SG-021-2006）民用建筑工程室内环境污染控制规范GB50325-2006建筑内部装修设计防火规范GB502222001民用建筑电气设计规范JGJ16-2008供配电系统设计规范GB50052-2009建筑电气工程施工质量标准ZJQ 00-SG-024-2006建筑电气工程施工质量验收规范GB50303-2002电气装置安装工程电气设备交接试验标准GB50150-2006建筑物照明设计标准GB50034-2004电气装置安装工程接地装置施工及验收规范GB50169-2006建筑物电子信息系统防雷技术规范GB50343-2004建筑物防雷设计规范GB50057-2010采暖通风与空调设计规范GB50019-2003通风与空调工程施工质量验收规范GB50243-2002建筑给排水及采暖工程施工质量验收规范GB50242-2002建筑节能工程施工质量验收规范GB50411-2007建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95火灾自动报警系统设计规范GB50116-2008火灾自动报警系统施工及验收规范GB50166-2007气体灭火系统设计规范GB50370-2005气体灭火系统施工及验收规范GB50263-2007建筑灭火器配置设计规范GB50140-2005视频安防监控系统工程设计规范GB50395-2007安全防范工程技术规范GB50348-2004智能建筑设计标准GBT50314-2006智能建筑工程质量验收规范GB50339-2003综合布线系统工程设计规范GB50311-2007建筑与建筑群综合布线系统工程验收规范GB/T50312-20072.2机房环境必要条件温度：摄氏23度1度（夏季）；温度变化率：5/H不结露；相对湿度：40-55（开机）电源频率：50HZ0.5HZ；电源电压：380V220V5V;电源波形失真率：小于或等于5；含尘浓度：每升空气中，粒径大于或等于0.5m的尘粒数应小于18000粒；照度：机房500LX；应急照明50LX噪音：65dB（A）2.3机房建设内容整个机房包括以下主要的子系统：（1）机房装饰装修系统（2）供配电系统（3）防雷接地系统（4）UPS不间断电源系统（5）机房空调系统（6）通风换气（新/排风）系统（7）消防报警及气体灭火系统（8）综合布线系统（9）动力环境监控三、建设要求3.1机房装饰装修系统3.1.1总体要求整个机房设计按中档偏高标准设计，机房装饰装修材料和机房设备等均采用中档以上产品，中心机房及辅助机房区的地面、墙壁和立柱都要进行表面装饰，装饰选用的材料必须全部采用符合国际标准或国内优质标准。所有材料应具备环保、阻燃、无毒、防火性能好；安全耐用，不易变形，美观不变色；不起尘，易清洁，吸音效果好；防静电、抗电磁干扰等性能。3.1.2 地面机房采用无边全钢防静电地板架空高400mm。地板的强度为：均匀载荷大于1200KG，集中载荷大于400KG，滚动载荷大于150KG，弯曲度应小于2毫米，并无永久变形。防静电地板下作为各类管线铺设空间和精密空调送风静压箱，防静电地板区域原地面上均刷防尘漆， 机房区域并铺设20mm带铝箔橡塑保温板，以保证制冷效能。防静电地板门口1.2mm厚不锈钢包饰二级全钢地板踏步。地板颜色要一致，无明显的色差。机房区域出口处做钢结构活动斜坡，以方便设备出入。3.1.3 天棚机房区域吊顶上全部采用防尘处理，微孔条板吊顶以上空间作为精密空调回风静压箱。并粘贴20mm带铝箔橡塑保温板，以保证制冷效能。微孔板吊顶区域装饰后内净高为2500mm。微孔板选用规格为：3001200（mm）或者600600（mm）厚度大于0.8mm的铝合金微孔板，棚板上作为照明等设备管线敷设空间。3.1.4 墙、柱面机房区域内墙柱面采用保温棉、C75型轻钢龙骨、机房彩钢护墙板。机房区域外窗防水处理后，采用石膏板密封。踢脚线全部采用1 mm不锈钢板，高度100mm。3.1.5 隔断服务器机柜区与UPS配电间之间采用单层12mm钢化玻璃。玻璃隔断处吊顶内和抗静电地板下皆采用双面石膏板进行密封，内填50mm保温棉，防火密封封堵。玻璃边框用1.0 mm不锈钢包饰，框架采用6040（mm）铁方管焊接制作，6040（mm）方钢做支架，间距600mm。甲级钢制铯钾玻璃防火密闭门与之相配套。隔断框架，按现场尺寸下料制作安装、焊接牢固，采用880（mm）金属膨胀焊拴固定，校正水平，垂直后表面刷防锈漆。3.1.6 门窗及其它服务器机柜区与UPS配电间之间采用钢质防火门，尺寸：15002100（mm）,防火等级甲级，满足消防灭火要求。机房区域外窗防水处理后，采用内侧挂窗帘防水石膏板密封。机房主入口位置安装钢制防火门，尺寸15002300（mm），防火等级甲级。机房与外走廊之间保持原装饰风格，机房内增加一层12mm +12mm铯钾防火玻璃隔断，不锈钢边框包饰，做法同玻璃隔断。色彩的选择：不建议选择色彩艳丽色调作为装修方案，一般选择灰色、拉丝金属色、白色，灯光普遍选择白色，在可以的情况下，可以选择蓝色为辅助装饰色。3.2供配电系统（1）建议采用大楼主配电柜中直接引取，最好能有双回路配电。（2）在大厦总配电室内安装机房动力双回路自动切换柜及UPS和蓄电池。切换后的电源分别引至机房动力配电柜及机房UPS配电柜中。动力线缆规格和UPS电源电缆规格根据实际用电负载计算，建议一个标准服务器机柜的总负载安3KW计算。（3）机房内动力配电柜负载输出设备有：对空调、照明、UPS输入、通风设备，维修插座等动力设备进行集中供电。（4）机房内UPS配电柜负载输出设备有：机房内全部机柜及机柜内设备、监控中心室的设备、视频监控、门禁、红外报警、安防、动力环境检测、应急照明等需要使用UPS供电的辅助设备提供电源。3.3防雷接地系统（1）采用单独接地法。用BVR-50mm2由机房静电汇流排引至大厦专用接地网，专用接地网采用T440铜带，机房内所有金属均连接至静电汇流排上，包括吊顶龙骨、墙面龙骨、机柜、静电地板和静电铜带均与静电汇流排相连。（2）动力电接地均使用配电柜中的动力电接地母排。（3）机房内所有电气设备外壳，金属管道，金属接线盒，活动地板钢质支架及彩钢板墙面龙骨的金属部分和活动地板钢质支架每行用BVR-16mm2、BVR-4mm2双色软铜线均牢固地接至安全保护接地系统，保护人身和设备安全，保证静电泄漏。3.4 UPS不间断电源系统首先要知道选择多大功率的UPS，在考虑延迟时长，每台机柜按3KW计算负载功率，还需要计算控中心室的设备、视频监控、门禁、红外报警、安防、动力环境检测、应急照明等设备的功率，最终在考虑冗余量，考虑UPS运行在60%和70%之间是最佳状态，按总功率除以0.7计算，得出的总功率数就是我们实际需要的UPS功率，再根据负载延迟时长计算蓄电池的数量，建议延迟2小时即可。机房建议设计采用两台UPS主机的工作方式，每套UPS单独配备延迟蓄电池，UPS输入电缆最好能有双回路市电输入，均采用三进三出（三相五线制）的工作模式，UPS主机和延迟蓄电池均安装在大厦总配电室或者配电室附近，均采用承重散力架来摆放，需要考虑房间内的温湿度、灰尘、消防等，建议安装空调和房间四面做防尘处理。机房动力环境监测配电室内机房市电输入、UPS配电输出、UPS主机工作情况及电池漏液、配电室内温湿度、视频监控、配电室门禁等情况，能及时掌握配电室内的环境及UPS工作情况等信息。3.7机房空调系统3.7.1精密空调功能要求要求机房的空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的功能，能维持机房内恒温、恒湿状态，并控制机房内的含尘量。空调系统开机时服务器机柜区的温、湿度应达到GB501742008中规定的A级。机房的空调系统须带有通信网卡和定时机组开关以平衡各机组运行时间功能。精密空调必须做到安全可靠；精密空调四周地面安装防水台、地漏及漏水探测系统，避免因各种突发事件造成机组严重损坏，系统必须能及时告知工作人员。空调的操作必须简单易懂，是全中文控制界面，以避免机房人员的误操作；并应对机房人员进行培训。机组提供智能通讯接口，以便于监控管理；考虑到以后的机房扩容情况，机组必须能够支持并机冗余。3.7.2维保要求要求整机质保期为3年。故障响应时间在4小时以内。精密空调免费质保至少为三年，投标人应提供质保期满后空调系统的质保方案，包括方案及详细报价。3.7.3空调系统的安装要求介质管路要采用经压力测试过的铜管管路，并且管路外侧有一定厚度的橡塑保温材料，防火等级为B1级。关于保温材料的厚度在投标文件中说明。风道保温采用橡塑保温材料，防火等级为B1级。3.7.4空调功率的选型通过公式来计算机房冷负荷。Qt=Q1+Q2 其中，Qt 总制冷量（KW） Q1 室内设备负荷=UPS功耗0.8Q2 环境冷负荷=0.120.18kW/m2 机房面积机房精密空调的送风方式有：上送风和下送风两种，一般新建设的机房大多采用下送分方式，这样能有效的使机房热能通过顶面回送至精密空调。但是也有老机房，原有空调送风方式，就决定了空调上送风方式。3.8新风系统3.8.1设计要求主机房采用独立的新风和排风装置。3.8.2功能及规格（1）采用粗效、中效、亚高效过滤网进行三级过滤，保证室内空气洁净。使用每小时额定风量不小于1500m3的新风机组1台，新风送风量2级可调，出口静压90Pa，噪声53dB。过滤网可重复利用，便于装卸和清洗。（2）安装高温双速可调排风机1台。要求：每小时额定风量2000m3，出口静压30Pa，噪声45dB，额定功率100W。采用吊顶安装。并安装消防联动控制箱进行及防火阀与消防进行联动。3.8.3安装要求（1）从气流组织形式以及防尘效果考虑，由于机房内精密空调为地板下送风顶部回风的方式，所以室外新风在进入机房之前先通过新风机进风口侧风管进行过滤后，再引至精密空调回风口。进风管道安装防火阀进行控制。排风系统管道采用镀锌铁皮管道，粘贴岩棉保温板保温。（2）新风设备采用吊装形式安装在吊顶内，新风机下吊顶做活动开启装置，注意安装位置，留出维护空间，便于工作人员开启新风机清洁过滤网。（3）注意解决新风和排风联动开关问题，要保证新风量大于排风量，使机房保持正压。3.8.4通风设备技术要求 （1）配置粗效、中效、亚高效三级过滤器，维护方便。（2）过滤效率达到95um。（3）噪音:小于60dB(A)。（4）具备三档调速功能。（5）通风设备具有智能管理功能，冬季可开启大风量新风，利用市外冷风对机房进行降温，排风机排出机房内高温空气，满足节能降耗的需求。3.9消防报警及气体灭火系统3.9.1技术要求（1）采用七氟丙烷无管网气体灭火系统；（2）具有温感、烟感探测报警、气体灭火功能；（3）具备自动、电气手动、机械应急等控制方式；（4）与空调、配电系统联动控制；（5）早期预警、延时、紧急停止功能；（6）本工程保护区内,采用烟感与温感双路监视:其中一路报警， 发出警告.并启动被保护区的声光报警装置，两路均报警，则启动气体灭火装置（可延时30s），实施灭火，并切断非消防电源。（7）气体灭火系统设计为七氟丙烷自动灭火系统,保护对象共1个防护区，设计为全淹没无管网系统,充装压力为4.2MPa(表压)。3.9.2土建的建议和要求防护区的围护结构及门窗的耐火极限不应低于0.50h,吊顶的耐火极限不应低于0.25h,围护机构及门窗的允许压强不宜小于1200Pa. 3.9.3设备要求消防工程所采用的器材和设备必须是经国家指定的检测中心确认合格的产品，自动报警规格、型号和数量应符合设计要求。3.9.4设计和验收要求本系统应严格按GB50263-2007和经消防主管部门认可的设计和施工图施工及验收。3.10网络布线工程系统3.10.1线缆敷设机房内采用上走线方式敷设线缆，将双绞线线缆、弱电线缆安装敷设在一个走线桥架内，将光纤线缆安装敷设在另一个走线桥架内，将这两个走线桥架分层次分前后的安装在金属吊顶下方与机柜顶部的上方，拉筋悬吊与机房顶面处与走线桥架牢固连接，最好能使这两个走线桥架使用不同颜色和形状区分开，便于后期的维护及排查。机房内选择适宜的机柜来作为综合布线列头柜，将双绞线缆均安装在此机柜中，各个设备连接通过综合布线列头柜相连接，光纤布线柜也同上。走线桥架的选型依据线缆的多少，最终考虑冗余量。3.10.2标识标签最后要做好标识标签的粘贴，标签制定先制定机房区域，在制定区域内的机柜，机柜内设备由下而上安装，标签也由下而上命名，所有设备，机柜，功能区域，双绞线缆，光纤，设备电源，PDU电源，开关以及弱电线缆均制定唯一标识，且线缆两头标识必须一致，标签内容定义先本端后对端方式，通过不同颜色的标签来区分不同的线缆标识，电源一色，双绞线缆及弱电使用一色，光纤使用一色；机柜、设备、功能区域采用一色。3.11机房环境监控系统架构介绍3.11.1监控内容动力系统：一级、二级和三级配电、发电机组、稳压电源、ATS、UPS、电池、精密列头柜、直流电源和开关等；环境系统：精密空调、民用空调、温湿度、新风机、泄漏等；消防系统：消防控制器、烟感探测器、温感探测器、气体检测和其它消防设备等；安保系统：门禁、闭路监控、入侵等安保设备；3.11.2硬件设备概述3.11.2.1 TDSDU智能采集器TDSDU智能采集器是由我公司针对机房环境监控系统特殊性自主设计和研发的新一代采集器，标准机柜安装、部署方便、接口灵活通用性强、稳定性高，具备以下特性：具备标准12V全隔离6路开关量输入接口和2路继电器输出接口；具备2路全工业隔离RS485接口和2路RS232接口、1路10/100M网络接口；具备硬件看门狗电路；工业级宽温设计，工作温度:-20至70，工作湿度：20%至90%无凝露；高性能电源稳压设计，抗脉冲群、抗雷、抗静电等保护；低功耗设计，整机满载功耗小于36W；兼容多种通讯协议，包括：Modbus 串行协议、Modbus TCP/UDP协议、自定义串行通讯协议、SNMP协议等；扩展性强，可根据现场设备扩展相应设备的通讯库；低网络带宽占用，采用异动数据上报机制减少网络带宽占用、提高传输效率；可靠性和稳定性，具有硬件看门狗电路，具有断线自动重连机制。3.11.2.2 温湿度变送器温湿度传感器利用半导体敏感元件来测量空气中的温度、湿度，适用于室内环境测量，输出数字信号。薄型设计，轻巧美观；独特风道设计，防止电路温升影响传感器测量；LCD点阵显示；易于安装和维护；精度高，温度：0.5，湿度：3%rh；RS485通讯模块输出，Modbus RTU标准协议；防护性能高。3.11.2.3 漏水（泄漏）传感器WDT系列漏水检测系统是专门针对机房漏水或空调房监测而设计的，它由检测线缆和控制器两部分组成，当漏水线路水侵后，产生告警，灯由绿色变化为红色，闪烁，输出为短路；漏水消失后，告警恢复为正常的工作状态，灯由红色变化为绿色，输出为常开或常闭信号。隔离性好：输入、输出及电源完全隔离，安全可靠；抗干扰、灵敏度高、响应时间迅速等特点；灵敏度高：检测精确，无误报；供电电源：DC 12V供电；输出形式：干接点，水浸检出时输出常开、常闭可选；短路时阻抗50，负载电压60V，负载电流30mA； 静态电流：45mA；告警电流：65mA； 工作环境：-10 55C，1098%RH；安装方式：35mm轨道安装，103*45*25mm。3.11.2.4 断电检测传感器断电检测传感器在监测到电网断电时，会输出常开、常闭开关量信号。报警方式：断电传感器在监测到电网断电时，会输出常开、常闭开关量信号。监测电压：AC/DC 220V20%。可定做AC/DC 9V、12V、48V、110V、380V等监测电压的产品。高压隔离：探测端与触发端的绝缘电压大于1500V。阻燃防爆：采用半导体无触点开关元件制造，开关通断动作时绝对不会出现继电器开关的那种打火花现象，可用于阻燃防爆的场合。安全可靠：没有发热元件，长期高温、高电压工作时也不会出现温度升高的现象，不会出现继电器开关的那种外壳摸着烫手的危险现象。工作环境：温度3090，相对湿度90% RH。体积：86*36*58mm3.11.2.5空调监控控制器空调监控控制器是针对小型机房空调系统的监测和控制于一体的智能设备，可监测空调的运行状态，控制空调的启停。兼容性强，可兼容大多数民用空调，可针对空调红外控制编码进行自动学习；具备来电自动启动空调功能；具备温度控制空调启停功能，根据设定的启停温度阀值自动控制空调，达到自动控制和节能的目的；具备Modbus RTU通讯协议接口，便于联网监测和控制。3.11.2.6 UPS电源系统监控通过采集器与UPS监控接口进行通讯，实时获取UPS性能和告警数据，主要包括以下监控内容：监控UPS设备运行状态；监控UPS设备输入、输出电压和电流等参数；监控并记录UPS设备负载数据，可设置超负荷报警阀值；监控UPS设备旁路工作状态等；监控UPS异常告警情况；系统自动记录各项数据，可包括最大值、最小值和平均值等，可以曲线方式显示；对蓄电池组进行监控。 . . . .
