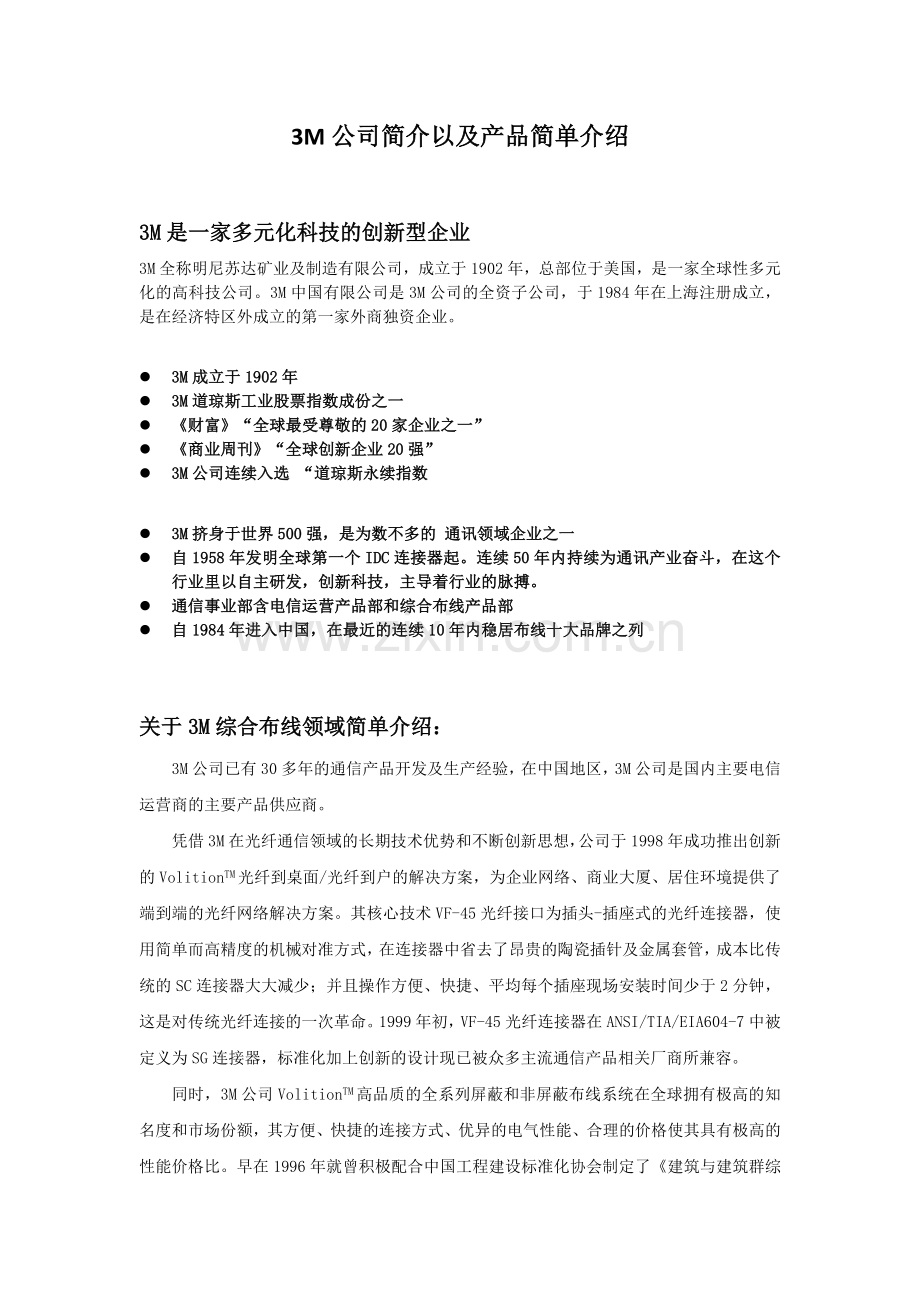

3M公司简介以及产品简单介绍

3M是一家多元化科技的创新型企业
3M全称明尼苏达矿业及制造有限公司，成立于1902年，总部位于美国，是一家全球性多元化的高科技公司。3M中国有限公司是3M公司的全资子公司，于1984年在上海注册成立，是在经济特区外成立的第一家外商独资企业。

l 3M成立于1902年
l 3M道琼斯工业股票指数成份之一
l 《财富》“全球最受尊敬的20家企业之一”
l 《商业周刊》“全球创新企业20强”
l 3M公司连续入选 “道琼斯永续指数

l 3M挤身于世界500强，是为数不多的 通讯领域企业之一
l 自1958年发明全球第一个IDC连接器起。连续50年内持续为通讯产业奋斗，在这个行业里以自主研发，创新科技，主导着行业的脉搏。
l 通信事业部含电信运营产品部和综合布线产品部
l 自1984年进入中国，在最近的连续10年内稳居布线十大品牌之列

关于3M综合布线领域简单介绍：
3M公司已有30多年的通信产品开发及生产经验，在中国地区，3M公司是国内主要电信运营商的主要产品供应商。
凭借3M在光纤通信领域的长期技术优势和不断创新思想，公司于1998年成功推出创新的VolitionTM光纤到桌面/光纤到户的解决方案，为企业网络、商业大厦、居住环境提供了端到端的光纤网络解决方案。其核心技术VF-45光纤接口为插头-插座式的光纤连接器，使用简单而高精度的机械对准方式，在连接器中省去了昂贵的陶瓷插针及金属套管，成本比传统的SC连接器大大减少；并且操作方便、快捷、平均每个插座现场安装时间少于2分钟，这是对传统光纤连接的一次革命。1999年初，VF-45光纤连接器在ANSI/TIA/EIA604-7中被定义为SG连接器，标准化加上创新的设计现已被众多主流通信产品相关厂商所兼容。
同时，3M公司VolitionTM高品质的全系列屏蔽和非屏蔽布线系统在全球拥有极高的知名度和市场份额，其方便、快捷的连接方式、优异的电气性能、合理的价格使其具有极高的性能价格比。早在1996年就曾积极配合中国工程建设标准化协会制定了《建筑与建筑群综合布线系统工程设计规范》和《建筑与建筑群综合布线系统工程施工及验收规范》。

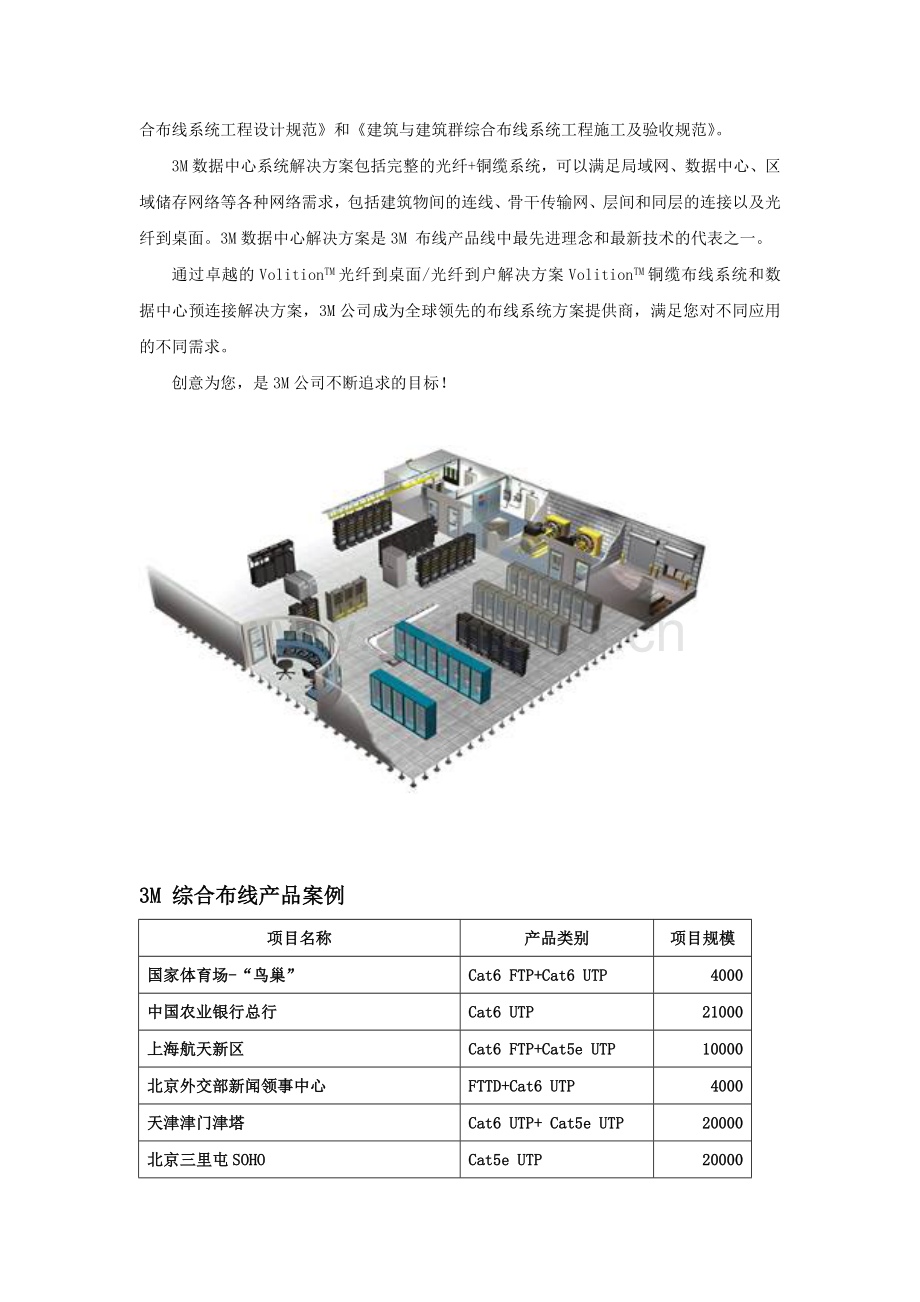

3M数据中心系统解决方案包括完整的光纤+铜缆系统，可以满足局域网、数据中心、区域储存网络等各种网络需求，包括建筑物间的连线、骨干传输网、层间和同层的连接以及光纤到桌面。3M数据中心解决方案是3M 布线产品线中最先进理念和最新技术的代表之一。
通过卓越的VolitionTM光纤到桌面/光纤到户解决方案VolitionTM铜缆布线系统和数据中心预连接解决方案，3M公司成为全球领先的布线系统方案提供商，满足您对不同应用的不同需求。
创意为您，是3M公司不断追求的目标！

3M 综合布线产品案例
项目名称
产品类别
项目规模
国家体育场-“鸟巢”
Cat6 FTP+Cat6 UTP
4000
中国农业银行总行
Cat6 UTP
21000
上海航天新区
Cat6 FTP+Cat5e UTP
10000
北京外交部新闻领事中心
FTTD+Cat6 UTP
4000
天津津门津塔
Cat6 UTP+ Cat5e UTP
20000
北京三里屯SOHO
Cat5e UTP
20000
广安贵都大厦（酒店）
Cat6 UTP
10000
沃尔玛
Cat5e UTP
22000
中瑞酒店管理学院
Cat5e UTP
5000
威胜电子大厦
Cat5e UTP
4000
深圳市委
Cat6 FTP
4000
深圳市民中心
Cat6 FTP
2000
中共中央组织部办公楼（一期，二期）
FTTD+Cat6 UTP
8000
国家863实验基地
Cat6 UTP
2000
上海市高级人民法院
FTTD+Cat6 UTP
3000
甘肃省委
Cat6 FTP
3000
南京水资源大楼
Cat6 UTP
3000
苏州太仓港管委会大楼
Cat6 UTP
2000
南京市人防中心
Cat5e UTP
1000
港澳办办公楼
Cat6 UTP
2000
兵器部239所
Cat6 UTP
2000
浙江省妇幼保健医院
Cat6 UTP
3000
济南交通医院
Cat6 UTP
2000
北京红十字中心
Cat6 UTP
2000
济南军区总医院
Cat6 UTP
2000
济南儿童医院
Cat6 UTP
2000
北京肿瘤医院
Cat6 UTP
2000
辽宁教育电视网络工程
Cat6 UTP
2000
总装远望宾馆
Cat6 UTP
2000
惠来电厂
Cat6 UTP
2000
福建宁德核电站
Cat6 UTP
3000
怀柔物美超市
Cat5e UTP
3000
青岛华欧大厦
Cat6 UTP
3000
台州移动大厦
Cat6 UTP
2000
浙江春风控股
Cat6 UTP
2000
产 品 介 绍
1、 免工具六类RJ-45模块

符合规范：
达到或超越TIA/EIA 568B六类标准
UL列表，CSA授权
ISO/IEC 11801，EN 50173
EMC标准EN 55022/Class B，CSA FCC第68部分
机械特性及机械特性
通过UL认证
插座主体用防火塑料材料并符合UL94V-0材料
端子排采用聚碳酸酯符合UL94V-0材料
插座芯镀镍100μinch并加镀银50μinch
不需要任何压接工具压接模块
插座插拔次数可达1000次以上
插头接触耐压力：100g Min
抗张力：133N Min
绝缘耐压：1000VAC RMS
绝缘抗阻：500MΩ
接续电阻：20mΩ
额定电压及电流：150VAC,1.5A MAX
操作温度：-40℃-70℃
IDC端子：采用斜角结构并镀银1.3μm
2、 双口面板

产品特点：
一次接卡式面板，配合RJ-45模块使用平口及斜口面板供选用
单口、双口墙上型面板
具有垂直90度角安装方式
具有图案标识系统，能够方便识别语音及数据点
可安装UTP/FTP/STP模块
通用性强，同时兼容六类RJ45模块和VF光纤插头

3、6类双绞线电缆

传输特性：
最大静电容量：4590Pf/100m
直流电阻：9.2Ω/100M
直流电阻：不平衡性3%
绝缘电阻：最小150MΩ/Km
阻抗：(f=1-100Mhz)100±15%，（f=1-250Mhz）100±18%，（f=1-350Mhz）100±22%
操作温度：-40℃~70℃
特性阻抗：(f=1-100Mhz)100±15%，（f=1-250Mhz）100±18%
传输特性：达到或超过TIA/EIA-568B
最大传输延迟：45ns/100m@0~200M
最大互感电容：55.8nF/1000m@1Kh
最小弯曲半径：8倍电缆外径
抗拉力：最大400N

4、光纤配线架

产品性能：
环境温度：-15℃--+45℃，-40℃--+85℃
相对湿度：≤85%（30℃时）连接器损耗（包括插入，互换和重复：≤0.3dB
互换性附加损耗≤0.2dB
重复性附加损耗≤0.1dB
发射损耗：FC/PC≥50dB，FC/APC≥60dB
插拔寿命：＞1000次
工作波长：850/1310/1550nm
设备高压防护地与设备绝缘，绝缘电阻＞1000M欧姆/500V(DC)
设备高压防护地与设备间耐压＞3000V（DC）/min，不击穿，无飞狐
光纤活动连接器：符合GB12507，TIA/EIA-568A,中国及国际标准。光纤、光缆符合GB/T11819-1987和GB/T7424-1987的规定

5、光纤跳线、尾纤、耦合器

性能指标：
3M的独特的半球面二氧化锆磁头技术，牢固而独立的插针设计，3M独有的专利技术
极低的连接损耗，高可靠性、稳定性与耐用
插入损耗（dB）：≤0.25dB
发射损耗（dB）：≥50
互换性（左右互换十次）：变化量＜0.10dB
耐久性（1000次插拔）：变化量＜0.20dB
插拔力：150-600g
适应环境：-40℃~+80℃

6、封闭式单模理线器

产品说明：
U型金属底板 可拆卸金属挡板 尺寸：19’’×1U×100mm（1U=44.45mm）

7、光缆

物理特性：
芯径：50±2.5μm
芯不圆度：≤6.0%
包层直径：125±1.0μm
包层不圆度：≤1.0%
涂层直径：242±7μm
涂层/包层同心度误差：≤12.0μm
筛选张力（离线）：≥9.0N*≥100kpsi）
宏弯附加衰减100圈，φ75mm；@850nm≤05.0dB@1300nm≤05.0dB
工作温度：-60℃~85℃
温度附加衰减：≤0.10 dB /KM
8、数据中心预连接光缆

MPO预端接主干光缆：MPO预端接主干光缆由工厂进行预端接，100%测试，快速安装。光缆采用松套管结构,外护套可选用OFNR、OFNP或LSZH，产品确保预端接主干光缆横向和纵向均具有防水功能。可提供万兆多模OM3、多模OM2/OM1和单模零水峰光纤类型。客户可指定光缆长度、连接器类型，按需定制。牵引拉手可以承受最大600N的安装拉力。
3M可提供各种种类的MPO预端接主干光缆：
§ 光纤类型：单模/OM1/OM2/OM3/OM4
§ 光纤连接器类型：MPO/LC/SC/MT-RJ
§ 光缆芯数：12/24/48/144
§ MPO插针：有插针或者无插针
§ 拉伸把手：两端把手/仅一端有把手/无把手
§ 光缆长度：不含分支长度，1-999米
§ 光缆外护套：OFNR/OFNP/LSZH
9、MPO分支跳线
3M MPO分支跳线将主干光缆的终端MPO12芯连接器分为单芯或双芯的连接器，为需要主干光缆与设备直接连接的场合提供了快速的安装方案。相对6根双工跳线而言，这种方式提供了比传统跳线方式更高的密度和更小的体积。
3M MPO分支跳线符合IEC61754-7、TIA FOCIS5/604-5标准要求，每个光纤连接器都经过几何端面测试保证产品的可靠性，光纤最小容许弯曲半径为30mm。

3M可提供各种种类的MPO预端接主干光缆：
§ 光纤类型：单模/OM1/OM2/OM3/OM4
§ 光纤连接器类型：MPO/LC/SC/MT-RJ
§ 光缆芯数：6/12
§ MPO插针：有插针或者无插针
§ 光缆长度：不含分支长度，1-999米
§ 光缆外护套：OFNR/OFNP/LSZH
10、3M 高密度光纤配线系统
3M高密度光纤配线系统为数据中心提供的多功能光纤配线架，可灵活配置MPO模块、SC/LC集成面板、熔纤盘等配件。如果配置LC小型连接器，可以在1U空间内达到72芯密度，从而可以有效减少配线架的数量，节约机架空间。
3M高密度光纤配线系统可以灵活地安装到设备架或机柜，适用于松套、紧套和带状光缆，支持单模和多模应用，预留用于熔接和机械连接的熔接盘位置，独具特色的抽屉式机架从而可以省却理线器，提供多个光缆进线和跳线出口位置 。

常用的高密度光纤配线架包括：
§ 1U光纤配线箱，可放置3个MPO模块或集成面板
§ 2U光纤配线箱，可放置6个MPO模块或集成面板
§ 4U光纤配线箱，可放置12个MPO模块或集成面板
11、MPO安装模块
3M MPO安装模块将主干光路终端的12芯MPO连接器分支成为单芯或双芯连接器。其单芯或双芯端口在模块前端，背部安装一个或两个MPO适配器。模块内部安装了一个经过工厂装配和测试完全合格的光纤组件，直接连接模块的前面板与背部的适配器。
3M MPO安装模块可以方便的装入3M的光纤配线系统设备中，可以选择12芯的ST、LC、或SC双工连接器或24芯的LC连接器。当需求或主干光缆所处位置的结构发生变化时，MPO模块可以很方便的取出或者更换
3M MPO安装模块的外壳采用粉末涂装处理，产品符合ROHS环保要求。

常用的3M MPO安装模块包括：
§ 光纤类型：单模/OM1/OM2/OM3/OM4
§ 光纤适配器类型：LC/SC/ST
§ 光纤适配器芯数：12/24
12、区域光纤配线系统
3M区域光纤配线系统为外线设备、垂直或配线光缆与光电部件之间提供互连或交叉连接的功能，可以安装在ZDA或EDA区域，可以墙装，也可以安装在防静电地板下部。一个区域光纤配线系统可以安装2个光纤集成面板或2个MPO高密度光纤模块，使用的配线面板与机柜安装配线架面板产品相同。
3M区域光纤配线系统便于系统的优化设计，适用于松套和紧套光缆，并备选熔接盘旋转支架，以便于光缆的布线和现场接合。
3M区域光纤配线系统可放置2个或者MPO模块/集成面板。

13、光纤连接集成面板
3M光纤连接集成面板与3M快速现场安装NPC或光纤尾纤协同使用，也可用于预装接头的光缆直接从设备向互连硬件布线。
3M光纤连接集成面板提供6芯、12芯和24芯四种规格。其中，6芯和12芯面板备有ST、FC、LC、SC等连接器；采用高密度应用LC面板，可达到24芯光纤连接。所有面板都备有各种工业标准的各种型号的连接器。
3M光纤连接集成面板使用“一种尺寸适合所有”的方法，适用各种型号工业标准适配器的设计，具有清晰的连接器编码标记，一种面板尺寸适合所有3M高密度光纤配线架。

常用的3M光纤连接集成面板包括：
§ 光纤类型：单模/OM1/OM2/OM3/OM4
§ 光纤连接器类型：MPO/LC/SC
§ 光缆芯数：6/12/24/72
