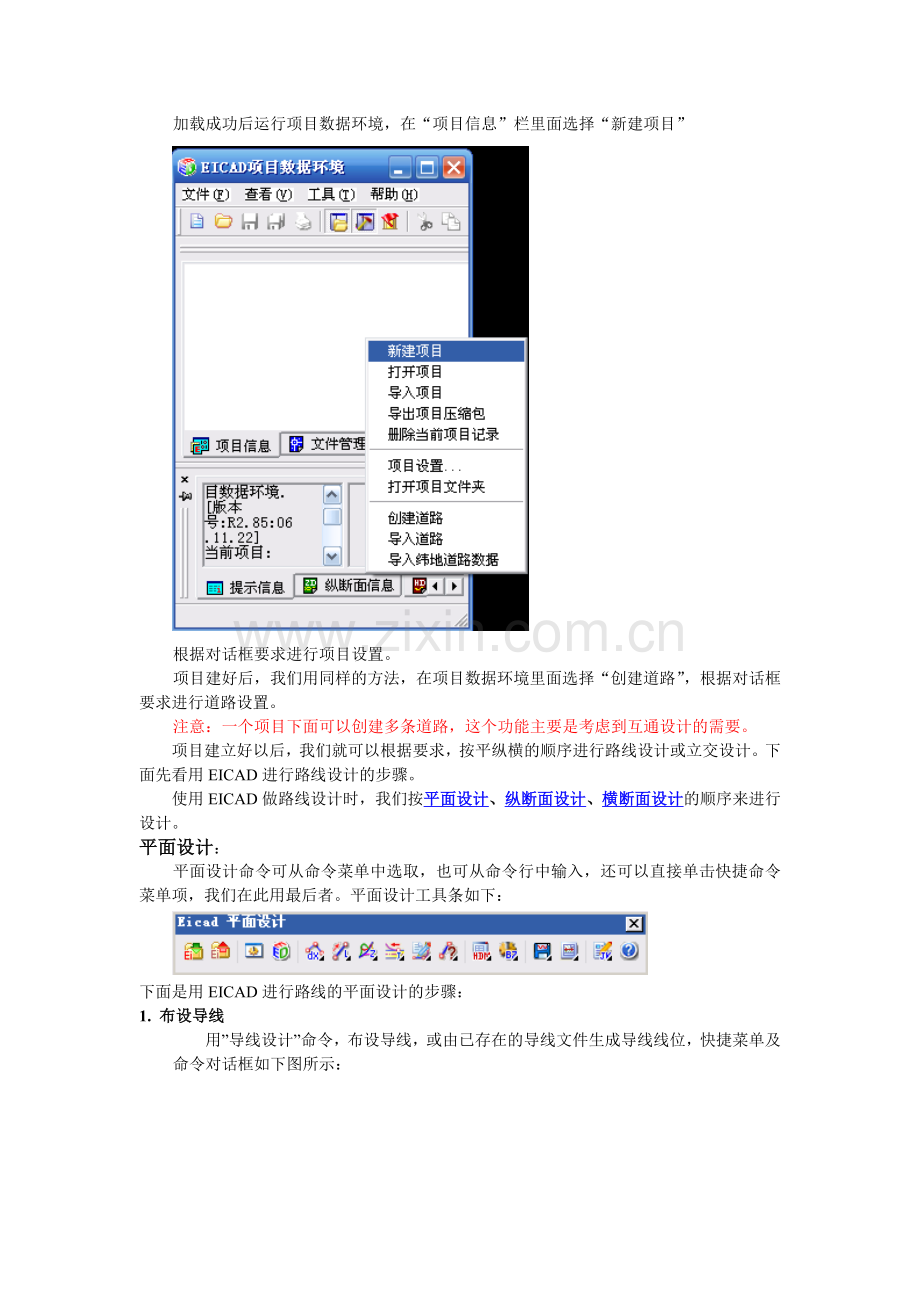

使用EICAD进行路线设计的流程EICAD的综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD的设计流程分为路线的设计流程和立交设计流程。和DICAD一样，无论是做路线设计，还是做立交设计，第一步都是先建立CAD的工作目录。建立的过程如下：首先，在硬盘的一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选 新建-文件夹，如下所示：然后将文件夹的名称改为项目名称。工作目录建立好以后，我们打开CAD加载EICAD程序，加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”根据对话框要求进行项目设置。项目建好后，我们用同样的方法，在项目数据环境里面选择“创建道路”，根据对话框要求进行道路设置。注意：一个项目下面可以创建多条道路，这个功能主要是考虑到互通设计的需要。项目建立好以后，我们就可以根据要求，按平纵横的顺序进行路线设计或立交设计。下面先看用EICAD进行路线设计的步骤。使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计的顺序来进行设计。平面设计：平面设计命令可从命令菜单中选取，也可从命令行中输入，还可以直接单击快捷命令菜单项，我们在此用最后者。平面设计工具条如下：下面是用EICAD进行路线的平面设计的步骤：1. 布设导线用”导线设计”命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如下图所示： 在命令对话框中选取 或选取 按钮打开已有的导线文件（*.dx/jd）,再选 ，最后选 即可完成导线的布设。2.平曲线设计按实际情况及需要，分别选用“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计” 命令，设置合适的参数，完成平曲线的设计。“三单元平曲线设计”命令 快捷菜单、命令对话框及参数如下图所示：通过 按钮动态拖动或直接在编辑框中输入，取得合适的参数后，按 即可。3. 桩号初始化平曲线设计完成后，就可利用“桩号初始化”命令，设置相关的参数，给路线缚上桩号信息。命令快捷菜单及对话框如下所示：设置相关参数后，按 按钮。桩号初始化完成。注意：1、 路线的起点桩号可以为任意值；2、 路线名称是不同路线的区别，不同的路线有不同的名称后，在下面的的数据存储，和超高、横断面文件的生成时，将会根据所选的路线自动搜索出来，便于资料的对应。3、 关于断链信息：在路线有断链时，要把 复选按钮选上，然后在 后的编辑框中填写断链，或先建立断链文件，断链文件的建立请参看 断链文件的生成 ，然后把 复选按钮选上，再通过 后的 按钮选取断链文件。4. 路线标注 接下来可进行路线的标注，包括交点标注、路线标注、十字坐标的标注等等。在进行标注之前，应先进行标注设置，用“标注设置”命令。命令快捷菜单及对话框如下：设置好各参数后，按 按钮。然后分别进行交点标注、路线标注、十字坐标标注等等。以下分别介绍：交点标注：命令快捷菜单及对话框如下：在命令对话框中可对各参数进行调整，包括字型选择、表格布置，以及表格移动、旋转、删除等，还有表格的内容也可以通过下拉列表进行选择。在对参数调整后，按 按钮即可得到调整后的标注，满意后按 即可。路线标注： 命令快捷菜单及对话框如下： 该命令可对路线的设计单元参数、特征点、桩号、路线名称、剖面线等进行标注，同样在对话框中可对各标注参数进行调整，然后按 得到调整后的标注，都满意后按 按钮，完成路线标注。十字坐标的标注： 用“标注十字坐标”命令，命令快捷菜单及对话框如下图所示： 设置好参数后，按 按钮，可预览标注，如不满意还可修改参数，再按 按钮，直到满意为止，最后按 按钮完成标注。 EICAD还提供“标注与绘制构造物”、“标注点坐标”、“标注桩号和高程”等标注命令，如果需要用到时，用户可用相关命令进行标注或绘制。5数据存储与资料文件的生成数据的存储及生成相关的文件。这是对设计成果的保存，也是为下面的纵断面设计和横断面设计提供相关资料，主要包括“保存平面资料”、“生成桩号序列文件”“生成逐桩坐标文件”、“生成超高文件”、“定义路线横断面”等。下面分别介绍：保存平面资料： 用“保存平面资料”命令，命令快捷菜单如下所示： 选取该命令后，点取要保存的路线，弹出如下对话框：在对话框中按 按钮，自动生成相关的平面资料，并保存到CAD的工作目录中，按 按钮，保存平面资料完成。注意：1. 中的路线名称即为前面桩号初如化时的路线名称，程序将以路线名称为默认的文件名称，也可以通过把 选项去掉，然后再修改文件名称来修改文件名。2. 在按 前要看 后的路径是否正确，如不正确或为空则应通过后面的 按钮选取文件保存的路径。生成桩号序列文件：用“生成桩号序列文件”命令，命令快捷菜单如下所示： 选取该命令后，点取路线任意单元，弹出如下对话框： 在对话框中，可选 按钮，从纵地面线文件(*.dmx)或横地线文件(*.hdx)中导出桩号序列文件，也可在“桩号类型”下选 等步长桩号，然后输入步长值，按 按钮，桩号序列会自动填入左边的表格栏中。根据需要，还可继续选“用户指定桩号”、“平曲线主点桩号”、“断链桩号等”，然后按 按钮，相应的桩号序列会追加到左边表格栏中相应的位置。最后按 按钮，保存桩号序列文件到工作目录中，按 按钮，桩号序列文件生成完毕。生成逐桩坐标文件： 用“生成逐桩坐标文件”命令，命令快捷菜单如下所示： 选取该命令后，点取路线任意单元，弹出如下对话框：点取 按钮，选取上面建立的桩号序列文件，选择坐标系，最后按 按钮，保存逐桩坐标文件，按 按钮，逐桩坐标文件生成完毕。生成超高文件： 用“生成超高文件”命令，命令快捷菜单如图所示： 选取该命令后，点取路线任意单元，弹出如下对话框：在对话中设置好相应的参数后，按 按钮，在右边的表格里自动生成超高数据，按 按钮保存超高数据，生成超高文件。最后按 按钮完成超高文件的生成。注意：1. 用此命令生成的超高是严格按照规范的要求而生成的，所以一般情况下都需要手工修改，以满足要求。可以直接在右侧的表格栏里直接修改,然后再保存，或者在保存以后再用任意的文本编辑器如记事本打开，修改后再保存。2. 在该命令中，可以按我们的要求先建立新的规范，或者是按我们的要求修改规范，保存成文件后,命令对话框中选取该规范文件作为标准，则生成的超高文件将是按照我们所选的规范生成。定义路线横断面： 主要作用是生成横断面文件，同时还可以根据所定义的横断面或者已经存在的横断面文件绘制路线的偏置线。用的是“定义路线横断面”命令，该命令属于辅助绘图命令，命令的快捷菜单如图所示： 选取该命令后，点取路线任意单元，弹出如下对话框： 根据路线的横断面要求，设置好参数以后，按 按钮，首先弹出如下对话框：选择是，继续弹出如下对话框：选择确定，继续弹出如下对话框：根据实际情况选择道路加宽类型、车道数后，按 按钮，返回到第一步的对话框，并生成横断面宽度数据，再按 按钮，保存横断面宽度数据，并生成横断面文件，以供下面的设计使用。最后根据需要选择，按 结束命令或按 根据生成的横断面宽度数据绘出路线的偏置线后再结束命令。断链文件的生成断链文件可以手工建立，也可以用我们提供的“断链信息管理”命令。手工建立的过程如下：1. 打开项目数据环境；2. 找到“桩号断链数据文件”，在其子目录中双击*.dl文件，选择新建文件，然后根据使用说明编辑；3. 保存资料，将扩展名改为“DL”即可。用“断链信息管理”命令建立断链文件时，首先点取该命令的快捷菜单，命令的快捷菜单如图所示： ,点击该快捷菜单，点取路线后，弹出如下对话框：在对话框中，先按 按钮，在左边的表格栏中添加一行，中间用等号（“=”）分隔。我们分别在等号（“=”）的左右两侧输入断链的桩号，然后再按 插入另一行，再输入另一组断链号，如此反复。接着按 按钮把断链信息附到路线中。 最后按 按钮保存断链文件，按 结束。断链文件生成完毕。6. 图表的生成图表的生成包括平面分幅、绘制占地图及各种表格的生成。平面分幅： 用“平面分幅”命令，该命令的快捷菜单如下图所示： 点取该快捷菜单，选择路线后，弹出如下图所示对话框。布局分图后，可以随便修改分幅的路线，修改后分完的图自动刷新；选模型空间分图后，修改分幅的路线后，需要重新分幅。选择“否”后，弹出如下对话框： 在对话框中，先按 按钮选一图框，并在屏幕上选一点把图框插入到屏幕中，接着设置各参数，再按 按钮，最后按 按钮。此时，在我们的路线上，就通过一个预览框看到我们分幅后的效果，我们要做的就是编辑预览框，对图形进行调整，例如：将分幅预览框以外的一些需要显示的图形，移到分幅预览框内。再执行一该命令，然后直接按 按钮，再按 按钮结束命令。即可完成平面分幅。 “创建布局分幅”操作步骤同上。注意：通过绘制预览框-编辑预览框-正式分图的步骤完成平面分幅工作。通常进行平面图分幅操作时，首先设置参数并绘制分幅预览框。然后单击确定，关闭对话框。分幅就象用剪刀剪裁图纸，而预览框就是剪刀的剪切轨迹。检查图中分幅预览框和路线平面图的相对位置关系，对图形进行调整，例如：将分幅预览框以外的一些需要显示的图形，移到分幅预览框内。 完成了调整后。重新执行平面分幅命令，程序会恢复上一次用户的设置。单击模型分幅按钮。这种方法可以充分满足用户的设计要求。各种表格的生成平面表格主要有：逐桩坐标表、单元要素表、直曲表、占地表等。在此我们以逐桩坐标表和直曲表的生成为例，介绍平面表格生成的过程。逐桩坐标表的生成“生成逐桩坐标表”命令，该命令的快捷菜单如下图所示： 点击该快捷菜单后，弹出如下对话框。在对话框中设置各参数后，按 按钮，即可完成逐桩坐标表的绘制。按 按钮结束命。 直曲表的生成用“生成直线、曲线一览表”命令，即直曲表命令，该命令的快捷菜单如图所示： 。点击该快捷菜单后，弹出如下对话框： 同样在对话框中设置好各参数后，按 按钮，则可完成直曲表的绘制。最后按 按钮结束命令。其他表格的生成与此相似，用户可参照上面的步骤或用户手册，在此不再重复介绍。平面设计除了上面介绍的各步外，还有需要说明的是绘制边坡边沟线、绘制占地图，这两步都要用到横断面完成后生成的文件，所以要在横断面设计完成后才能完成以上的两步，在此文档中不再介绍，用户可参看用户手册或帮助文档。 至此，使用EICAD进行路线平面设计已完成，接下来我们就可利用平面设计所生成的相关文件，进行纵断面设计及横断面设计。纵断面设计： 在使用EICAD进行纵断面设计之前，还要先准备好纵地面线文件(*.dmx)和横地面线文件(*.hdx)，这两个文件由野外勘测，或利用我们软件的插件EIDTM从电子地图中获得。有了这两个文件后，就可进行纵横断面的设计。 重新用在当前CAD里保存当前图形后新建一个图形文件，下面是用EICAD进行纵断面设计的过程：1. 设置工作文件。在工作文件中，包含路线的道路名称和纵断面设计要用到的一组设计文件名。建立工作文件并保存后，用户在使用以后的命令中，凡是需要输入设计文件名的地方，可以用直接调入工作文件的方法，自动填写设计文件名。这样做，既极大地方便了用户，又便于管理设计文件，不至于出错。因此，在纵断面设计前，应设置工作文件。在工作文件中，如果有些文件暂时没有准备好，可以先不填写这些文件名，等准备好之后，再使用该命令逐步充实工作文件。设置工作文件用“设置工作文件”命令，该命令的快捷菜单及对话框如下所示：设置完各项后，按 按钮，弹出保存对话框，保存工作文件（k.zsj）。最后按 按钮完成操作。2. 设置起终点：用“设置起终点”命令，该命令的快捷菜单如图所示：点击后弹出如下对话框： 在对话框中按 按钮调入第1步所建立的工作文件，将自动填写各参数。当然也可直接在各参数的编辑框中填写或按 按钮从屏幕点取道 路名，按 按钮查找桩号断链文件（如果有）。设置好参数后，按 按钮，弹出如下对话框： 根据纵地面线文件，设置起终点桩号和高程后，按 铵钮，弹出如下对话框：在对话框中直接输入一点坐标或按 从屏幕上任点取一点作为起点位置，最后按 按钮完成起终点设置。3. 绘地面线：用“绘地面线”命令，命令的快捷菜单如图所示：点击后弹出如下对话框： 上图为按 按钮调出工作文件后的结果，也可手工输入各项或通编辑框后的按钮点取或选出。然后按 完成地面线的绘制。4. 绘网格线：用“绘网格线”命令，该命令的快捷菜单如图所示：点击该快捷菜单，选取上面绘制的设计线或地面线，弹出如下对话框： 上图为按 按钮调同工作文件后的结果，也可手工输入或分别点取各个 按钮调出。最后按 按钮完绘制网格线。以后各步最终得到形如下图所示的结果：5. 插入控制点：在一些需要控制设计高程的地方插入控制点。这在互通式立交设计当中用得较多，而在路线设计当中很多时都不需要。所以如果在设计当中，不需要控制设计高程时，此步骤可略过，直接进入下一步。插入控制点用“插入控制点”命令，该命令的快捷菜单如图所示：点击该命令的快捷菜单后，弹出如下的对话框： 点取道路名称或手工输入后，按 按钮，移动鼠标，随着鼠标的移动，在右边的屏幕菜单中动态显示控制点类型、控制点桩号、控制点高程的当前值。通过热键也可实现缩放、步长方式、键盘输入等功能。输入热键i实现键盘输入时，弹出如下对话框： 在该对话框中设置好各参数后按 按钮可精确确定控制点的位置。按同样的方法完成其他控制点的插入。6. 插入变坡点： 用“插入变坡点”命令，该命令的快捷菜单如图所示：点击该快捷菜单，选取上面绘制的设计线后，即可上下、前后移动鼠标,同时随着鼠标的移动，在右边的屏幕菜单中动态显示相关参数的当前值。各参数满意后按鼠标左键即可完成变坡点的插入。通过热键还可实现缩放、步长方式、修改半径、键盘输入、切换屏幕显示等功能。输入热键i实现键盘输入时，弹出如下对话框： 在上面的对话框中，先从下拉列表中选择输入参数类型，在此我们选前坡和后坡，然后再输入相应的参数，最后按 按钮完成变坡点的插入。通过同样的方法完成各变坡点的插入，同时在插入变坡点完成后还可用移动变坡点、删除变坡点命令对变坡点进行编辑。7. 调整竖曲线： 各变坡点插入完成后，用“调整竖曲线”命令对竖曲线进行调整，使其满足规范要求和设使设计更合理，该命令的快捷菜单如图所示：点击该快捷菜单，选取竖曲线或变坡点圆后，即可移动鼠标，对竖曲线进行调调整。同时随着鼠标的移动，在右边的屏幕菜单中动态显示相关参数的当前值。各参数都满意后按鼠标左键即可完竖曲线调整。通过热键还可实现缩放、步长方式、通过指定点、键盘输入、切换屏幕显示等功能。输入热键i实现键盘输入时，弹出如下对话框： 在对话框中设置好参数后按 按钮完成竖曲线的调整，或输入热键t实现通过指定点功能时，弹出如下对话框：选 后，再在设计图上选控制点,即可使竖曲线通过所选定的控制点。若选 按钮，则需要在弹出的对话框中输入桩号和高程值。按照同样的方法调整各竖曲线。8. 保存竖曲线文件此步骤是保存纵断面的设计成果，同时保存的竖曲线文件也是下面设计工作必需的一个文件。用“设计线文件存盘”命令，该命令的快捷菜单如图所示： 选择该快捷菜单后，按要求点取设计线，弹出如下菜单： 输入竖曲线文件名及扩展名，按 按钮，完成竖曲线文件的存盘。如果在前面的设置工作文件中已设置有竖曲线文件名，也可按 按钮调出工作文件。如没有，则应该在保存竖曲线文件后，重新设置工作文件，调出以前的工作文件，在其中加入竖曲线文件，重新保存并覆盖原文件。9绘纵断面图 首先进入新图形文件状态，可点取下拉菜单File中的New命令，然后选取Use a Template中的Acad.dwt模板，点确定键。采用Acad.dwt模板对于绘制纵断面图表是必要的，否则在数字标注的处理上可能出现下列现象：如4.000会标注成4，3.120会标注成3.12等等。 在绘制纵断面图之前，可先设定线宽、颜色、字型、标注精度等，我们的软件有“设置线宽和颜色”、“设置字型和标注精度”命令供用户使用。下面介绍纵断面图的绘制过程。 绘制纵断面图用“绘制纵断面图”命令，该命令的快捷菜弹如下图所示： 点击该命令快捷菜单后，弹出如下对话框：在对话框中， 项可以选绘制图框和自定义图框。如是绘制图框则所有参数均可取默认值，如是自定义，则需重新设置各参数。参数设置好以后，按 按钮，进入下一步，弹出如下（图一）所示对话框。在对话框中设置各参数，按 按钮，弹出如下 （图二）所示对话框。同样，设置好各参数后，按 按钮，弹出如下 （图三）所示对话框。设置好各参数后按 按钮，完成纵断面图的绘制。（图四）为本例设计成果图中的一页。绘制纵断面图后，还可绘制纵断面简图、绘竖曲线表等。到此，纵断面设计完成。 ( 图一 ) ( 图二 ) ( 图三 ) ( 图四 )横断面设计横断面设计的主要命令是“横断面设计”，快捷命令为，该命令的对话框如下图所示：在上面的对话框中，我们需要输入的设计文件有：横地面线文件、纵地面线文件、竖曲线文件、横断面文件、超高文件、桩号断链文件等，这些文件在经过上面的平纵断面的设计后都有了，我们缺少的是：填方边坡文件、挖方边坡文件、桥梁文件、表土厚度文件等。所以我们在进行横断面设计时，设计的顺序是先准备以上文件，然后执行“横断面设计”命令就行了。下面我们就以这个顺序，介绍横断面的设计流程：1. 边坡文件的准备 边坡文件分填方边坡文件、挖方边坡文件，无论是填方还是挖方的边坡文件，它们的生成过程和格式都是一样的。生成边坡文件时首先准备边坡类型文件，如果有挡墙时，还得在边坡类型文件中插入挡墙文件。所以要先准备好挡墙文件（如果需要设挡墙的话）。生成挡墙文件时，又要先准备挡墙类型文件。边坡文件生成过程及整个横断设计流程图如下所示： 图中白部分显示的文件表示不一定每个设计项目都要求有，在一个设计项目中，它们或有一个或几个，或全都有，还可以全部没有。 在准备边坡类型文件时，用户需先打开项目数据环境，快捷键为弹出对话框如下：在边坡模板栏里面点击鼠标右键，选择“新建模板库”，弹出对话框如下：其中最好设置在项目文件下面，以便使用方便。设置完成后点击，生成如下信息：此时，模板库已经建好。第二步；我们开始设置模板类型，同样我们在“项目数据环境”里面点“边坡模板”工具栏后，点击鼠标右键选择“新建模板向导”，弹出如下对话框：点击“新建模板向导”后显示如下对话框下图是一个填方边坡类型的草图。 边坡类型草图有了后，再用“设置边坡类型”，设置各边坡。该命令的快捷菜单如图所示： 单击该快捷菜单，选择要设置的边坡后，弹出如下（图一）所示对话框: 其中设置如下：1. 通过按钮来添加边坡以及边沟，对话框如下：2. 增加完边坡或者边沟时，通过按钮来选择要修改的边坡，如下图所示，显示为红色的边坡就是当前正在设置的边坡，其设置参数显示在图形下面的对话框内。3. 在对话框中对每条边坡的参数都设置好各后，按 按钮，生成边坡类型文件（*.TYP）。按照同样的方法可生成各个边坡类型文件。边坡类型文件准备完成。 注意：1. 如需插入挡墙，把“插入挡土墙”选项勾选上，再选择挡墙文件，挡墙文件的建立见如下。2. 填方和挖方的边坡类型必须分开设置。有了各个边坡类型文件后，就可生成边坡文件，用生成边坡文件命令，该命令的快捷菜单如图所示： 。点击该快捷菜单后，弹出如下对话框： 在该对话框中，先按 后面的 按钮，按照一定的逻辑顺序，选取边坡类型文件（*.typ），然后设置起终点桩号，边坡文件适用的位置（左侧、右侧或两侧），接着按 中的 按钮，将根据各参数的设置，生成边坡文件，并在对话框上面的表格栏中显示。最后，按 按钮，弹出保存对话框，在对话框中输入边坡文件后按确定即可生成边坡文件（*.bp）。注意：（*.bp）文件，填方和挖方也需要分别设置的。2. 挡墙文件的准备 挡墙文件的准备过程和边坡文件相似，先准备挡墙类型文件，再由挡墙类型文件生成挡墙文件。准备挡墙类型文件用“设置挡墙类型文件”命令，可用该命令直接设置一个新挡墙类型，也可先用PL命令按实际比例画出一闭合的挡墙类型，再用该命令设置。该命令快捷菜单如图所示：选用该命令后，选择已绘好的挡墙或任意单击，弹出如下对话框：在对话框中，如上一步是选已存在的挡墙类型，则各参数为已存挡墙的参数，可以继续修改。如上一步为任意单击，则需重设各参数。最后，按 按钮。此时为重设一存在的挡墙时，则设置结束。如新设置挡墙类型，则需确定插入点，在屏幕上任点一点后，按上面所设参数，画出挡墙类型。接下来保存挡墙类型，生成挡墙类型文件。用“保存挡墙类型文件”命令。该命令的快捷菜单如图所示： 。选择该命令，再选择设置好的挡墙类型，弹出如下对话框： 输入挡墙类型文件后，按 按钮，挡墙类型文件生成完成。按照同样的方法，设置并生成所需的各个挡墙类型文件。 有了各挡墙类型文件后，就可由挡墙类型文件生成挡墙文件，用“生成挡墙文件”命令,该命令的快捷菜单如图所示：。点击该快捷菜单后，弹出如下对话框： 在该对话框中，设置挡墙起点、挡墙终点的各个参数，按文件后面的 按钮，选择所需的挡墙类型文件（*.dqm）,再设置方位和挡墙类型，接着按 中的 按钮，生成挡墙文件，并在对话框上面的表格栏中显示。最后按 按钮，弹出保存文件对话框，输入文件名后按确定即可完成保存挡墙文件（*.dq）。按照同样的方法生成各挡墙文件（如果需要）。 有了当墙文件，就可以在设置边坡类型时，插入挡土墙。方法见上面的边坡文件的准备 3. 桥梁文件的准备 桥梁文件（*ql）可直接手工建立，用项目数据环境编辑器或其他文件编辑器，直接输入桥梁起终点桩号，中间用空格分开，然后保存以ql 为扩展名文件即可。如有多个桥梁段，则分行输入各桥梁段的起终点桩号，设置过程中，点击鼠标时会自动提示需要输入的数据，具体情况如下图：4. 表土厚度文件的准备 用“生成表土厚度文件”命令，该命令的快捷菜单如下图所示：点击该快捷菜单后，弹出如下对话框：在该对话框中，先设置清表起终点桩号及表土厚度，再选清除表土们置，接着按 中的 按钮，最后按 按钮，弹出保存对话框，输入表土厚度文件名后按确定。表土厚度文件（*.btg）生成完毕。按 按钮退出命令。5. 边沟拉坡文件的准备用“生成边沟文件”命令，该命令的快捷菜单如下图所示点击该快捷菜单后，弹出与“生成表土厚度文件”命令相似的对话框： 在对话框中，先设置边沟的起终点桩号和沟底标高，然后设置边沟的设置方位（左侧、右侧、两侧），接着按 中的 按钮，生成边沟文件，并在对话框上面的表格栏中显示。最后按 按钮保存边沟文件，过程和上面一样。边沟文件生成完成。（上图对话框中的数据为边沟文件中的一行，其他形式一样）。6. 老路补强文件的准备 老路补强文件（*.ll）,和桥梁文件一样，必须由手工建立，建立的过程也相似，只要按照文件的格式输入即可。7.开挖台阶文件的准备挖台阶文件（*.wtj）,和桥梁文件一样，必须由手工建立，建立的过程也相似，只要按照文件的格式输入即可。以上的文件都准备好以后，我们就可以用“横断面设计”命令时行横断面设计了。该命令的快捷菜单如下图所示： 点击该快捷菜单后，弹出如下对话框。在对话框中,按输入文件件名后的 按钮，可选取准备好的文件。各参数都设置好以后，按 按钮，即可完成横断面设计。生成后的横断面图如下：成图过程中，会自动保存以道路名称作为文件主名（即下面文件的*号位置）的路基设计、土方数量等多种数据文件：(路基表：*.ljb、面积：*.are、占地宽：*.zdx、边坡线：*.bpx、边沟线：*.lps、挡墙面积：*.dqa、三维数据：*.3dd、表土面积：*.bta、护坡长度：*.bpl、边坡和护坡道防护面积：*.bpa、边沟铺砌面积文件*.fha、老路面积：*.lla、挖台阶数量：*.tjk)。以上各种文件供生成各种设计图表使用。成图过程中，会自动显示成图进度并报告戴帽失败的横断面桩号。对于戴帽失败的横断面可通过交互修改使之正确戴帽，再通过数据刷新可一次性刷新所有相关数据。戴帽都成功后，横断面设计基本完成，各种文件也已经生成。接下来就可以利用横断面所生成的文件，绘制各种表格。包括有：“生成路基设计表”、“生成公里土石方数量表”、“生成排水设计表”、“生成护坡面积表”、“生成护坡体积表”、“生成挡墙体积表”、“生成占地图表”、“生成老路补强数量表”、“生成路基挖台阶数量表”、“计算路基超宽填筑数量表”等等。在此，我们以“生成路基设计表”、“成排水设计表”为例，说明各种表格的生成，其他表格的生成与此相似。1. 生成路基设计表。在绘制路基设计表前，须用File/New/Use a Template中调入模版E_ljb.dwt用“生成路基设计表”命令，该命令的快捷菜单如下图所示：点击该快捷菜单后，弹出如下对话框。在对话框中，按 按钮右选取已经存在的文件，各参数都设置好后，按 按钮即可完成路基表的设计。2. 生成路基挖台阶数量表在绘制挖台阶数量表前，须用File/New/Use a Template中调入模版E_wtjb.dwt。用“生成路基挖台阶数量表”命令，该命令的快捷菜单如下图所示： 点击该快捷菜单后弹出如下对话框： 设置好各参数后，按 按钮，挖台阶数量表生成完成。 其他的表格生成过程与此相似，都是先调出相应的表格模板，然后调用相应的命令，设置各参数，最后按 按钮。 至此，横断面设计全部完成，路线设计的也全部完成。
