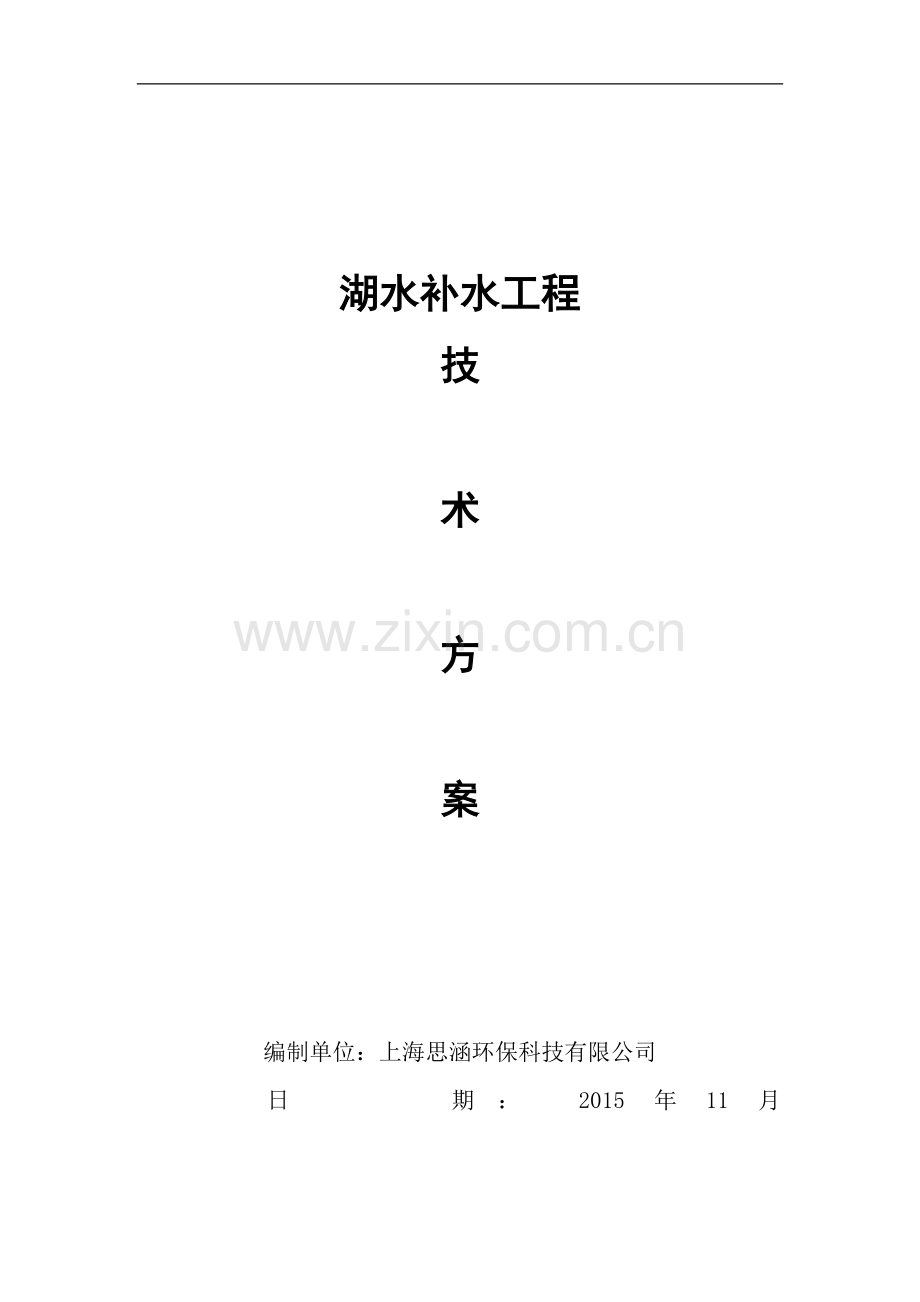

湖水补水工程
技

术

方

案

编制单位：上海思涵环保科技有限公司

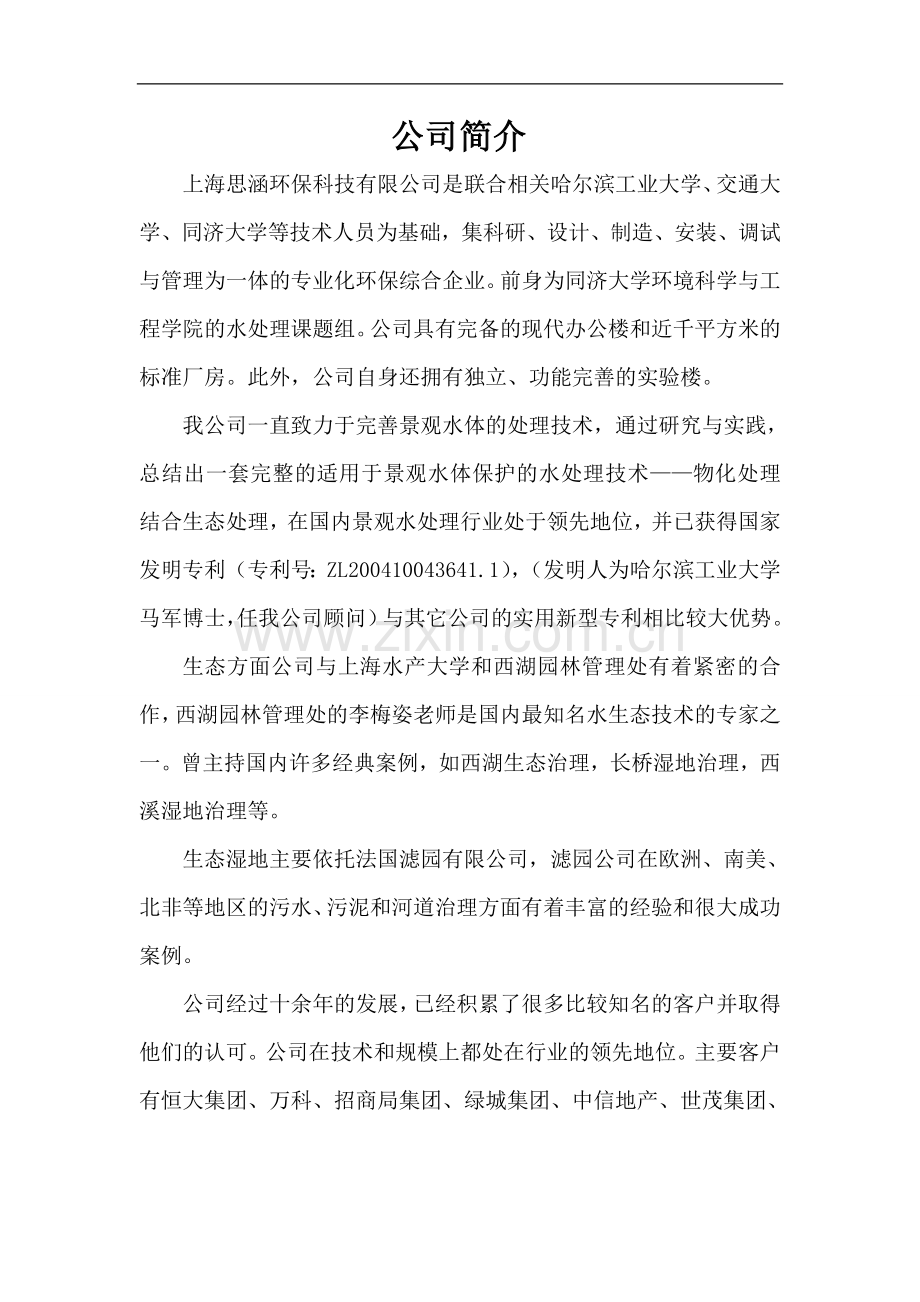

日 期： 2015年11月 公司简介
上海思涵环保科技有限公司是联合相关哈尔滨工业大学、交通大学、同济大学等技术人员为基础，集科研、设计、制造、安装、调试与管理为一体的专业化环保综合企业。前身为同济大学环境科学与工程学院的水处理课题组。公司具有完备的现代办公楼和近千平方米的标准厂房。此外，公司自身还拥有独立、功能完善的实验楼。
我公司一直致力于完善景观水体的处理技术，通过研究与实践，总结出一套完整的适用于景观水体保护的水处理技术——物化处理结合生态处理，在国内景观水处理行业处于领先地位，并已获得国家发明专利（专利号：ZL200410043641.1），（发明人为哈尔滨工业大学马军博士，任我公司顾问）与其它公司的实用新型专利相比较大优势。
生态方面公司与上海水产大学和西湖园林管理处有着紧密的合作，西湖园林管理处的李梅姿老师是国内最知名水生态技术的专家之一。曾主持国内许多经典案例，如西湖生态治理，长桥湿地治理，西溪湿地治理等。
生态湿地主要依托法国滤园有限公司，滤园公司在欧洲、南美、北非等地区的污水、污泥和河道治理方面有着丰富的经验和很大成功案例。
公司经过十余年的发展，已经积累了很多比较知名的客户并取得他们的认可。公司在技术和规模上都处在行业的领先地位。主要客户有恒大集团、万科、招商局集团、绿城集团、中信地产、世茂集团、华润置地、西安国际港务区、南通经济技术开发区、世博局、中大集团、中国银联、江苏隆力奇等。

前 言
首先感谢贵公司给予我们这么一个的机会，本公司是专业提供景观水处理、污水处理等工程的设计、施工、安装、调试及维护管理的技术公司，在各种水体的处理工艺上有比较丰富的理论设计和实践经验，并且致力于不断的研究和开发新的水处理技术。
本次工程项目所针对的景观水处理上，本公司倡导使用高效加压部分回流溶气气浮的物化方法与生态相结合的综合方法进行处理，以期达到一种更加高效、节能、环保、经济的效果。
有了水，生命才会繁衍；有了水，生命才会充满灵气。平静的水常给人以安静、轻松、安逸的感觉；流动的水则令人兴奋和激动；瀑布气势磅礴，令人遐想；涓涓的细水，让人欢快活泼；喷泉的变化多端，给人以动美感……。水景不仅能增加周围空气的湿度，减少尘埃，提高负氧离子的含量，还能在一定范围内起到调节气温的作用，给人以新鲜自然的感觉。
作为一个高级度假公园，我们认为本项目水景丰富，水环境设计优雅，如何有效保持景观水系统的清澈、清新，对景观水进行恰当的处理是十分必要的。
本方案着重就本项目景观水系统所存在的问题进行分析和研究，根据现场实际现状提出我们的解决方案，供贵公司参考、审定。

目 录
目 录 6
1、项目要求 7
1.1处理水量 7
1.2项目出水水质指标与施工要求 7
1.3工程结束后水质达标标准 7
2、设计依据、范围、原则、理念及目标 8
2.1设计依据和技术规范 8
2.2设计范围 8
2.3设计原则 8
2.4设计理念 9
3、人工湖水质问题 10
3.1 污染物主要来源 10
3.2 控制措施 14
4、工艺设计 16
4.1 工艺路线 16
4.2 提水曝气系统 16
4.3.1 SPLASH(EOLO1)提水曝气系统 16
4.3 景观湖水生态处理工艺分析 0
4.4景观水处理技术经济表 7
4.5高程设计和总图设计 7
4.6电气设计 7
5、服务保证 9
6、售后服务细则 11
7、经典案例 12
7.1部分业绩表 12
7.2经典案例介绍 15

1、项目要求
1.1处理水量
根据提供的图纸，中心湖面积为35000㎡，平均水深为2m。
1.2项目出水水质指标与施工要求
（1）出水水质要求达到国家地表水（GB3838-2002）三类水质标准。
（2）能够持续、有效的抑制与控制浮游藻类的生产量和现存量，水变清，水质无异味。
（3）出水能够用于区内的绿化灌溉。
（4）补给水能够及时有效补充水体的消耗。
（5）要求建设成休闲、娱乐和生态环境保护为一体的教育基地。
（6）水环境整治措施的建设、运转应尽可能降低投资、节能减耗和运转费用。
（7）统筹兼顾水体的多种功能性、经济性、安全性、生态性、景观性、文化性、均好性、人（情感、社会）性、可持续性。有益保护自然，可持续发展，同步获取生态、环境、经济、社会效益。

1.3工程结束后水质达标标准
经本项目综合处理后，出水水质将达到《地表水环境质量标准》GB3838-2002Ⅲ类水质。其主要指标数值如下：
序号
项目名称
处理后达到的指标
1
浊度
≦3NTU
2
色
色度不超过25度
3
臭
无明显异臭
4
透明度
≥0.8M
5
pH值
6—9
6
溶解氧(DO)
≥3mg/L
7
生化需氧量(BOD5)
≦6 mg/L
8
化学需氧量（COD）
≦30 mg/L
9
氨氮
≦1.0mg/L

2、设计依据、范围、原则、理念及目标
2.1设计依据和技术规范
《地表水环境质量标准》（GB3838-2002）
《建筑给排设计规范》GBJ14-87
《给排水管道工程施工及验收规范》GB50268-97
《地下工程防水技术规范》GBJ108-87
《工业与民用供配电系统设计规范》GB50052-92
《低压配电装置及线路设计规范》GB50054-92
《建筑地基基础工程施工质量验收规范》GB50202-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《建设工程工程量清单计价规范》GB50500-2003
《混凝土结构工程施工质量验收规范》GB 50204-2002
《混凝土质量控制标准》GB 50164-92
《钢结构工程施工质量验收规范》GB 50205-2001
《砌体工程施工质量验收规范》GB 50203-2002
《建筑电气工程施工质量验收规范》GB50303-2002
《建筑装修工程质量验收规范》GB50210-2001
《普通混凝土用砂质量标准及检验方法》JGJ 52-92
《普通混凝土用碎石和卵石质量标准及检验方法》JGJ 53-92
与本项目有关的定额标准
业主方提供的资料
2.2设计范围
(a) 景观水净化处理工艺设计；
(b) 相关水处理管道、设备的选择及设计；
(c) 系统动力设备的配电、控制及保护；
2.3设计原则
●人本性原则 — 遵循“以人为本”的理念，使整个水环境空间达到亲水、喜水、爱水的效果和公益性、服务性、舒适性的要求。
●相溶性原则 — 水环境设计的色彩、格调、内涵均与周围环境格调统一、和谐。
●先进性原则 — 设计合理，水体治理方法先进。达到观赏性、经济性、可操作性相统一的要求，投入产出合理的效果。
2.4设计理念
本项目遵循充分循环、充分处理、合理布局、经济运行，物化处理设计理念。把本项目水域作为一个完整的生态系统，以整体论为指导，优化组合多措施、多技术综合防治。遵循自然法则，把属于自然的地方还给自然，让自然与人类共存共荣;尽可能不改变或少改变生物赖以生息和生长的良好环境;少用或不用化学药品，节能减耗，力争同步兼收生态环境、经济和社会效益的前提下实现如下思路：
活：活包含二层意义：即水体能流动；二是水中溶解氧丰富，自净能力强、生命力强，能实现自我维持；气浮的方法不仅去除了水中的悬浮物，而且能有效地增加水中氧气，提高水体的自净能力；同时还能促使水体流动，“动则通、活则灵”。
移：把营养物质从水体中移出，气浮能不断地直接移出水中大量的悬浮物包括藻类；鱼、螺、蚌等吸收水中的营养物质组成本身机体，转化成对人类有用的动物蛋白质，然后从水体中移出；通过水草的收割移出营养盐等等。
截：拦截外界营养盐的输入。除拦截点源污染以外，还要尽可能减少面源的污染。通过对沿岸挺水植物的种植，使其在沿岸形成水体过滤带，对地表径流流入湖中的水起过滤作用；岸边植物还可吸收、转化、积累部分有机质及营养盐，有利于水体自净。既美化堤岸环境又能减少污染物的流入，一举二得。

3、人工湖水质问题
3.1 污染物主要来源
水环境与人们的生活息息相关，水环境的恶化面临的形式越来越严峻，自然黑臭河道难以治理，新的河道又不断的受到污染。人工湖水质问题也是新出现的一大课题，不少人工湖由于周围自然环境和水文环境恶劣，水质也都不同程度的出现问题。不少人以为人工河道的周围环境相对“较好”，水质应该不会有什么问题，实际则不然，人工湖水的污染主要由以下几个原因造成：
a.地表径流和地下渗流：
人工湖周围一般都有大面积的草坪或绿地，对草坪施肥和喷洒农药，会在植被和土壤中残留大量的污染物质，最后随地面径流（绿化喷洒和雨水形成）或地下渗流带入水体中。
b.汇流区域内的初期雨水：
初期雨水，在洗涤和溶解了空气中和地表面上的污染物质后，受到一定的污染。据有关资料，雨水中的磷浓度一般为0.07mg/L左右，氨氮浓度约为1.4mg/L。
c.水体周边的绿色植被腐烂造成的污染：
枯叶、植被上碎草、生活垃圾等流入水体中造成水体污染。
d.养殖污染：在水中养鱼，投入的过多的食料和鱼类排泄物；
e.水生植物：虽然水生植物通过光合作用固定的有机物，但是水生植物季节性死亡后会污染水体；
f.底泥：上述的各种污染物质在水体中停留时，因各种原因而沉积到池底，在一定的条件下分解释放到水体中。
e.水景水质变坏的主要原因
大量的研究成果表明，水体（特别是封闭水体）中的有机物是引起富营养化的罪魁祸首，富营养化主要表现在藻类过量繁殖，是导致水体变黑变臭的根本原因。
藻类是一种低等植物，其种类繁多，主要有蓝藻、绿藻、硅藻、褐藻和金藻等。藻类一般是无机营养的，其细胞内含有叶绿素及其他辅助色素，能进行光合作用。在有光照时，能利用光能，吸收二氧化碳合成细胞物质。蓝藻是单细胞或丝状的群体，其细胞内除含有叶绿素等色素外，还含有多量的蓝藻素，因此藻体呈蓝绿色，有时带黄褐色甚至红色。在水池湖泊中生长旺盛时，能使水色变蓝或其他颜色，并同时发出草腥气味或酶味。
除病原微生物之外，其他微生物对水质的影响主要表现在物理性质方面，当它们大量繁殖时会使水发生浑浊，呈现颜色或发出不良气味。这类微生物包括藻类、原生动物等，其中以藻类更为重要。这是因为一般湖泊水中所含有机物往往较少，却含有足够的无机养料，可供自养型的藻类很好的利用。
绿藻是单细胞或多细胞的绿色植物，有的个体较大，如水绵、水网藻等，有些则很小，必须用显微镜才能看到，如小球藻等。其细胞中的色素以叶绿素为主，大部分种类适合在微碱性环境中生长，并在春夏之交和秋季生长得最旺盛，并产生鱼腥味。

图 富营养化水体藻类和磷循环示意图

以杭州地区水景为例，在显微镜检定各藻类，并统计其数量，得出各门藻类平均百分比。分析结果：蓝藻门占31.36%、绿藻门占27.27%、隐藻门占8.18%、哇藻门占5%、裸藻门占28.18%。
从表中可见，三水点各门藻类所占平均百分比从大到小依次是：
⑴蓝藻门（Cyanophyta）——主要有粘杆藻（Glocothcce）、色球藻（Chreasoccus）、平裂藻（Merismopedin）、蓝纤维藻（Dactylococcopsts）等属。
⑵绿藻门（Chlorphyta）——主要有小球藻（Chlorella）、衣藻(Chnnydomonas)、删藻(Scenedsmus)等属。
⑶隐藻门（Cryptomonophta）——主要有隐藻属(Cryptomonas)
⑷哇藻门(Bacillariophyta)——主要有直链哇藻属(Mchosira)
⑸裸藻门(Euglenophyta)——主要有裸藻属(Englcna).
⑹甲藻门(Pyrrophyta)——主要有裸甲藻属(Gymnodiniuon).
表 水体各门藻类含量年平均百分比
门类
百分比
蓝藻门
绿藻门
隐藻门
硅藻门
裸藻门
甲藻门
测试点1
46.63
27.23
8.03
4.07
2.56
/
测试点2
46.55
38.03
12.03
3.47
1.91
/
测试点3
39.12
37.94
/
4.42
11.23
2.47
水中藻类以蓝藻门比例最高。蓝藻在有机质多、含氮量高的水体中繁殖最快，而其繁殖大大降低水体中的溶解氧，裸蕨是水质污染示藻类，说明水体污染严重。
经过分析藻类化学成分，得出藻类的经验组成式为C106H263O110N16P。据此可以计算这些元素所占藻类分子量的质量百分比为：C35.8％、H7.4％、O49.6％、N6.3％、P0.9％。利贝格（Liebig）最小值定律指出：植物生长取决于外界供给它所需要的养料中数量最少的那一种。这一定律同样适用于藻类生长。控制藻类增殖，主要是控制其产生的前提条件。
同时，湖泊水体氮、磷浓度的比值与藻类增殖有密切关系。坂本研究指出：当湖水的总氮和总磷的浓度的比值在10：1～25：1的范围时，藻类生长与氮、磷浓度存在直线关系。合田健提出：湖水总氮和总磷的浓度比为12：1～13：1时，最适宜藻类增殖，若氮磷比小于此比值，则藻类增殖可能受到影响。捷尔吉森强调，当此比值低于4时，氮很可能成为湖泊水质富营养化决定性的限制因素。我国武汉东湖的总氮和总磷比值范围为11.8：1～15.5：1，平均12：1；杭州西湖比值范围为20：1～26：1，平均21：1。可见两湖的总氮和总磷的比值分别落在合田健和坂本指出的比值范围，有利于藻类生长，特别是武汉东湖，其比值正好落在最适宜增殖的比值内，这就是东湖为什么夏秋季藻类异常增殖，水华盈湖的缘故。
根据总磷和无机氮的浓度不同，可以把湖泊营养状态分成五个类型，见表。
表 水体按营养状态分类
营养状态
无机氮（mg/L）
总磷（mg/L）
极贫营养
0.2以下
0.005以下
贫－中营养
0.2～0.4
0.005～0.01
中营养化
0.3～0.65
0.01～0.03
中－富营养化
0.5～1.5
0.03～0.1
富营养化
1.5以上
0.1以上

由于以上这些因素，人工湖水如果未经处理，水首先将表现出发绿，此时水中出现大量的藻类。这将带来许多问题：大量的藻类漂浮在水面或悬浮，降低水体的透明度，影响水体观赏性；很多藻类会发出异味；有些藻类会产生毒素，使水中鱼类死亡；藻类会通过光合作用生产有机物，产生有机污染，最终水体黑臭，成为整个景观的败笔。

景观水体水质恶化流程图：
点源污染
面源污染
内源污染
景观水系
有机物浓度升高
富营养化
生物链的断开
溶解氧消耗
营养盐增加
水体变质
蓝绿藻疯长

3.2 控制措施
作为景观水面，其污染物主要来源于区内日常生活所排放生活污水、小区停车场洗车废水、雨水、生活垃圾、建筑垃圾及其渗滤液、漂浮物和施工尘土等。尤其是生活污水中含有大量的有机污染物及氮、磷等植物营养物，植物营养物进入天然水体后将恶化水体水质，加速水体的富营养化过程，影响水面的利用。
污染源控制措施有：要保持封闭缓流水体（河道、湖泊）的清洁度，使之达到规定的景观娱乐用水水质标准要求，必须对可能进入该水体的排放上述污染物的污染源严加控制，主要建议措施如下：
1）区内生活污水必须排入城市下水道系统，进城市污水处理厂处理，不能直排入小区内封闭景观水体；
2）如果为了节约用水，可设立区污水处理站对区内所有污水进行处理。处理站净化后的水用于冲厕、浇灌绿地、冲洗道路、洗车等。或经深度处理后作为封闭景观水体的补充水；
3）地表径流雨水含有较多有机物和无机尘土，尤其降雨历时前十分钟地表径流水中污染物含量更高，不能直接排入封闭水体，若直接排入封闭水体会造成淤积或水体不同程度的污染。如有条件，可考虑将收集雨水经静置沉淀处理后作为补充水排入该封闭水体。
4）必须设专人对水面漂浮物及时清除，诸如杂草树叶等腐植物不及时清除，长期浮于水面不但影响水体的自然复氧功能，而且沉于湖底腐难变质后会引起水质变臭；
5）应严禁在湖周围附近堆放生活或建筑垃圾，以免垃圾飘浮物经风吹到湖体水面或垃圾渗滤液直接流入湖体，对湖体水质造成不同程度的污染；
6）湖体边坡应做毛石或预制混凝土块护砌，防止边坡土被水浪冲刷，影响水体感官指标。

4、工艺设计
4.1 工艺路线
(2)在景观水的净化中，我们必须考虑以下几方面，即：
a.补水我们采用净化装置处理后，再打入湖水，这样可不断循环和更新以保证水质的洁净，补水量作蒸发量和绿化的补充。此项目我们采用外河道水源补给景观水系那，既合理里用资源，又节省资金。
b. 人工湖、人工河道水体的物化循环处理(气浮+生化+过滤)
c. 人工湖、人工河道水体的生态处理
水体自净能力增强

曝气增氧
生态配置

转化有机物

4.2 提水曝气系统
4.2.1 SPLASH(EOLO1)提水曝气系统
一、简述
SPLASH提水曝气机是专门针对湖泊水净化的需要而设计的增氧、造流的净水设备，该设备主要用应于人工湖水体、亲水别墅、生态住宅、高尔夫球场、城市河道、生态休闲乐园等景观水域。
主机为意大利原装进口，输出效率高，水循环效果明显；由于没有减速机等附属构件其传动消耗低因，而输氧效果好,故障率低；
主体设备采用不锈钢和GRP复合材料耐各种腐蚀水体，设备使用适应范围广寿命长；
可选择固定桥和浮式安装无特殊基础要求；
不需要风机管道，机房也没有堵塞现象；
曝气机具有独特的造景功能设备。采取高位安装方式会产生一喇叭花形的喷泉；
冬季运转依然正常；
另外其在工作过程中优越的推动水循环的功能有效的防止死水腐败问题，值得一提的是提水曝气机的特有的造景功能为你减少了一份喷泉设施的开支，为水体添光加彩。

参数表格
型号
电源
功率
KW
浪花范围
（高*宽）
转速
转/分钟
重量
KG
增氧能力
KgO2/h
马力
HP
循环水量
m³/h
splash 2008T
380v/ 50hz
1.5
2.5*3.5m
2850
25
4.0--5.0
2
250
splash 2008T
380v/ 50hz
1.2
2*3m
2850
25
3.2—4.0
1.5
200

二、工作原理
SPLASH提水型曝气机根据水力机械的搅拌提升原理。电机带动螺旋状叶轮高速旋转将大量的水提升后抛出，形成水幕将空气裹入水中完成对水的充氧，被抛水体落下时撞击水面形成波浪使水中含氧量增加，同时由于搅动水流的提升作用底部的水与上部的水形成上下循环，水流完成对水体的搅拌混合，从而达到强力增氧水质迅速改善的目的。
本机通过浮筒放置在水表面上工作区域的水深不得小不于0.60米。自然泥底叶轮距离水表面的距离可根据用户对增氧量的要求和喷泉形状的要求来自由调节。
三、设备安装方式
提水式曝气机的一个重要特点就是安装方便，不需要专用的安装基础。我们的宗旨是
两根绳两根钉解决你的安装问题。
将曝气机按照说明资料组装完毕在池底或岸边。在对称位置用膨胀钉设置两个适宜的固定点用拉索固定即可。拉索的另一端头连接在提水曝气机的浮筒上将机器安放在水体的合适位置将拉索紧固即可。
4.2.2 EOLO2潜水助流曝气机
一、简述

·EOLO2潜水助流曝气机是专门针对人工水体净化的需要而设计，主要用应于亲水别墅生态住宅、高尔夫球场、城市河道、生态休闲乐园等景观水域和工业污水处理上。
·结构紧凑，高性能，低损耗:
·本机主要由专用电动机叶轮、浮筒、浮筒底座、吸气室、吸气管、专用保护开关等组成; 主机为意大利原装进口。重量轻，易安装，易操作。电机喷气角度可作60º调整（适应各种池底）。
·其一次性投资只有固定污水处理设施的1/5；
·不受空间条件的限制，它能在较短的时间内提高水的溶解氧，降低水体的有机物和氨氮等污染指数；
·潜水式曝气机的增氧能力是传统水车式增氧机的3-4倍;
·与传统的机械式曝气机不同的是叶轮通过潜水电动机直接驱动，最大限度的减少能耗损失（一般传统机械曝气机配有变速器，能量损耗大、机械故障率高）。
·EOLO2潜水助流曝气机为建立良性的生态系统提供了保障：
首先其满足了水体供氧需求；
另外其在工作过程中优越的推动力,推波助澜~!
·水循环功能，有效的防止死水腐败问题。
·吸气管可上下调节
·耐腐蚀
·冬季结冰地区尤为适用，开机后能自然融冰。
·操作参数（环境温度25℃)
型号

电源
功率
KW
转速
转/分钟
重量
KG
增氧能力
KgO2/h
马力
HP
空气量--水深
m³/h--m
循环水量m³/h
作用
范围㎡
EOLO/AA
380v/ 50hz
1.5
2850
16.5
2.1—2.3
2
35—1.0
440
2000
EOLO/AA
380v/ 50hz
1.2
2850
12.5
1.6—1.8
1.5
31—1.0
360
1700
EOLO/AA
380v/ 50hz
0.9
2850
12.0
1.2—1.4
1.2
28—1.0
270
1500

二、工作原理
·叶轮由专用电动机带动后高速旋转，使吸气室产生真空低压区空气在大气压力的作用下，经过吸气管压入吸气室最后通过叶轮强力输入水中，（也轮高速旋转产生强大的轴向推动力和径向搅拌力,将吸入的空气粉碎成微小的气泡，并将水气混合打入水中）最远的可输入水中30m以上远，空气与水，高密度混合成雾状气泡使水完全溶氧，从而使氧气分布均匀水质迅速改善。
·本机通过浮筒放置在水表面上，工作区域的水深不得小于0.40米（自然泥底）叶轮距离水表面的距离可根据用户对增氧量的要求和喷泉形状的要求来自由调节，为用户提供了最能满足要求的安装方式。
四、产品优势
消层与循环的链式反应
根据喷射角度和离池底底距离，射流会产生一定程度的消层效果，从而移动底层沉淀物。
特别设计不仅可以增加水中溶氧量，更能促进水体循环，而且可以除去有机底质。在水中运行时，其基本功能不仅是最大程度地增氧，而且还可以消除水层。

大范围的有效增氧

B: EOLO2 增氧机

A: 水车式增氧机
　　以下两图是传统的水车式增氧机与潜水式“强力型”增氧机现场使用效果对比图。潜水式 增氧机的增氧能力是传统水车式增氧机的3-4倍。如使用叶轮式或水车式增氧机，会产生A图的现象，因上述两种增氧机在开机增氧机时，只能使水体上层得到氧气，而中下层的水体却得不到氧气，这时水产物种就会聚集到氧气充足的地方而发生抢氧现象。循环的水流，可使水产物种置身于舒适的环境中，同时，充足的氧气可使水产物种有更大活动场所(如图B),这对它们的生长十分重要。

氧气分布不均

氧气分布平均
分解水中有毒物质，有效改善水质及塘底土质，促进循环，消除分层现象

塘底有机物产生毒气

分解毒气和消除水体分层现象

开机前

开机后10分钟

开机后30分钟
结论：在池塘中，好的增氧机是增加溶解氧量的有效方法，除了增加氧气之外，还可以促进水的流通并可以防止水体的温度层化，化学层化及氧化层化，增氧机必须能在池塘深处运作，以便改善池塘底部的土质，使底层土增氧并避免产生有毒气体，达到有效防止水产动物的患病及死亡的可能性。目前世界上有许多种增氧机，但是在潜水式增氧机中，EOLO2是目前最有效的一种，它可以使水塘的水和泥土得到改善，给水产物种提供最好的生长环境并带来更大的经济效益。

4.3 景观湖水生态处理工艺分析
本方案在物化处理的基础上，再用生态的处理方法对水体进行净化处理，这样水中的生物能起到净化水体的作用，同时通过合理布置，可以美观周边环境，使游人有美的享受。
4.3.1 生态配置
4.3.1. 1 生态湖岸
湖岸的生态设计实际上在生态治理中是很重要的一环，然而在很多情况下这一环往往不被重视，整个水域包括湖底均被硬化，人为地把水体与大地分割开来，成为一个小型的、独立的生态系统，这样的水环境自净能力差、缓冲能力差、抗应变能力差，水质不稳定，容易恶化。
湖岸是水体与陆地的边界线，要求有足够的强度、景观水体的湖岸还要求美观，有一定的艺术性、观赏性和实用性，是游人闲适、亲水的优良境地。湖岸的设计生态湖岸及硬质湖岸，硬质湖岸如浆砌块石、干砌块石、青条石、混凝土砖等；生态湖岸有自然湖岸、木桩湖岸、生态混凝土湖岸及石笼湖岸等。其中石笼湖岸是上世纪九十年代才被重视的一种湖岸结构形式。硬质湖岸的话应注意岸 与水面的落差合理、沿岸水深适宜及沿岸护拦规范等。
自然湖岸坡度一般为1：2.5或1:3.0；
木桩湖岸一般不应用在沙性土质的地方，而且岸与水面的落差要小，木桩的裸露部份的高度不能过高。
石笼技术又称蜂巢网格防护技术。是运用一种经特殊处理后既具有一定强度，又具有不生锈、防静电、耐腐蚀功能的涂膜钢丝，经机械编织形成蜂巢格网箱笼后，充填石料用于公路、堤岸、山坡等水土易流失的地区的防护技术。根据不同的需要加工成为网箱、护垫、网兜、植物挂网、加筋网笼等，分别应用于江河湖海的护坡、护岸 、交通工程、水土保持工程等领域。蜂巢网格防护技术特点是
（1）具有独特的生态功能。在防护体表层略施放一些泥土，即可进行绿化和植被，即使不放土随着时间的推移也会自然生长出植物，形成自然的生态环境。
（2）适应不同的地基条件，具有一定的适应变形的能力。当地基情况发生变化时（如不均匀沉降、地震等）不会倒塌，而是能自行调整形成新的平衡。故可称之为软结构。
（3）具有很长的使用寿命和很强的抵抗力，在结构方面具有整体性、柔韧性、透水性和抗风浪防冲刷的突出优点。
（4）施工操作简单、方便，工程造价相对低廉，可利用一些较为干净的建筑垃圾作为填料，降低成本。

施工现场 石笼护岸的岸边植物
4.3.1.2 水生植物配置
水生植物以其清香雅致的特点为水体增姿添彩，但无论是哪种类型的水生植物在配置时都要考虑景观效果。要疏密有致，要留出适当的水面空间，让游人能欣赏到水面的倒影。空旷的大水面，以阔为意境，必须留足水面空间。
（1）、沉水植物
沉水植物种植面积约占总水面的25.6%，种植在水深适合的水域，植物品种按水深从浅到深依次为矮兹姑、衣乐藻、苦草、眼子菜、轮叶黑藻、菹草、孤尾藻、菊花藻等。沉水植物的种植必须注意品种搭配，有些品种长势旺盛，极容易形成优势种群，类似这些品种应严格控制。
（2）、浮叶植物
浮叶植物种植在水深适合的水域，主要品种是睡莲和萍蓬草，其它有荇菜、王莲，同时可开辟一定水面种植莼菜，莼菜是一种高档水生蔬菜，既可净化水质又有经济收入。
睡莲和萍蓬草是美化园林景观水面的优良水生植物，由于其适应性广，易种植、繁殖快，很容易形成优势种群，并布满整个水域，以至于看不见水体，失去了水体应有的观赏价值。如杭州的三潭印月岛上的池塘，前几年睡莲封湖，多到小孩子站在睡莲上不会掉入水中的程度。不仅景观受影响，就连水质也不好，因为植物过密，水中缺乏氧气，植物残体嫌氧分解，使水质恶化。所以睡莲和萍蓬草的种植面积及种植密度应适中，要与景观紧密结合起来。
（3）、挺水植物
挺水植物在生态治理中既起到净化水质的作用又是园林景观的重要配置植物。但由于本项目的特殊性，挺水植物只是建议性的种植，面积不大。
挺水植物主要是种植在水域沿岸为主，起到净化水质、固化湖岸、拦截陆源污染物流入水体内、防止游人特别是小孩因戏水而掉入湖内等，但最主要的功能是起到美化水体景观的作用。因此挺水植物的配置一定要注意植物的组合、品种的搭配、种植形式及与沿岸景观的协调。水生植物的种植应该把植物的特点与景观要求及意境密切结合在一起。本项目拟采用如下几种配置形式
● 自然式配置：
自然式配置体现自然、随意的情趣，没有线形及构图上的严格要求，在植物选择上也比较自由。但正因为是自然组合，在设计和施工时必须注重与环境整体效果的展现，利用植物独有的特点来烘托和营造出优美的水环境景观。自然式配置对植物的要求是必须掌握植物质感的对比、色彩搭配及空间层次的把握。根据堤岸的结构可以单栽、丛栽、成线、成片。在假山和块石的缝隙间以单栽及丛栽为主；要随机应变，以曲、奇、特为出发点。园林讲究变化莫测，忌千篇一律，规则、呆板。
如左下图在小假山周围种植慈姑、旱伞草等，组成雅致的滨水盆景，旁边的水面上种植睡莲；
右下图在岸边不规则地自由种植再力花、菖蒲等，附近水面以睡莲点缀，丰满而不臃肿。

● 规则式配置：
规则式配置的效果是使水生植物的种植与水面形成一种视觉上的平衡及构图感,利用植物的色彩和品种组合来丰富水面景观，并有意识地勾画出有一定形状的图案。

● 在拐角或直线沿岸单独丛植
下左图在亲水平台的拐角处单独丛植菖蒲；下中图在自然坎上丛植黄花鸢尾
下右图在规则坎的拐角处种植海寿花

● 品种组合：
品种组合比较有讲究，首先考虑不同植物之间的相生相克的关系，如果两种或多种植物组合在一起是相克的就不能应用；其二考虑色彩与花期；其三考虑植物高低与层次；其四考虑植物与周围景观的搭配与协调。一般情况下鸢尾和菖蒲、再力花与千屈菜、再力花与水葱、水葱与慈姑、再力花与鸢尾、千屈菜与梭鱼草、千屈菜与慈姑等效果都不错。鸢尾和菖蒲是水景岸线最常用的挺水植物，两者可组合使用。菖蒲对于装饰卵石、石壁的效果较好；鸢尾属的植物叶片翠绿，花色丰富，是既可观花，又可观叶的极佳材料，单栽、丛栽、成线、成片的效果都很好。鸢尾属中以黄花鸢尾为主，辅以德国鸢尾、溪荪（紫色）为辅。
（4）、水生植物与陆地景观的协调
水生植物种植应与陆地景观搭配、协调，能起到美的效果。水深植物根据其习性，在适合的水域种植。
（5）、浮岛技术的应用
在水体的中心地带，水体较深，不能种植挺水植物也不能种植沉水植物来达到净化水体的目的。采用浮岛技术是较为有效的方法。人工浮岛是一种水环境治理与生态修复相兼顾的实用技术，既能达到净化水质，又能造就水上景观的双重作用。
浮岛分为干式浮岛和湿式浮岛，本方案设计采用湿式浮岛。湿式浮岛是利用植物与水良好接触，植物根系吸收水体中各种营养成分，降低水体富营养化程度，还可以利用特定植物的选择吸收性，对重金属污染也可以修复。
浮岛设计由发泡聚苯乙烯加框构成，种植凤眼莲为主。其中凤眼莲可用来净化水体中的Zn（锌）、As（砷）、Hg（汞）、Cd（镉）、Pb（铅）等有毒物质。

（6）、动物的科学养殖
如前所述，水生动物是水中的消费者，是水生食物链上的重要一环，同时水生动物又是人类蛋白质的重要来源，特别是鱼类。但由于鱼类的食性复杂，有草食性的、有肉食性的、有杂食性的、有滤食性的等等。另外鱼类的体形、色彩、取食量等又差异极大，因此如何科学利用这一自然规律为我所用是非常有讲究的。放养种类、放养量、搭配比例都要根据水质情况经科学计算才能收到效果。例如杭州西湖每年鱼类的放养量都根据上一年的浮游生物量来计算。与此同时，在景观水域还要合理放养观赏鱼。
适当投放鱼类和底栖动物（如螺类）鱼类投放以花鲫鱼为主，科学投放草食性鱼类，严格控制鲤鱼的放养量。
景观塘植物种费用表：

1. 水生植物

名 称
种植面积m2
密度芽/ m2
沉水植物

轮叶黑藻
2400
40
苦草
3000
50
菰尾藻
1500
120
菊花藻
1925
120
挺水植物

鸢尾
1050
40
再力花
750
30
菖蒲
600
50
千屈菜
225
60
泽苔
225
20
美人蕉
600
30
梭鱼草
450
30
慈姑
150
30
大聚草
450
50
西伯利亚鸢尾
150
25
浮叶植物

睡莲
1500
4
睡莲大缸
60

睡莲小缸
450

葕菜
450
100
浮岛

精品人工浮岛
900

合计
16835

4.3.2 水处理设备的应用
生态水处理的特点是投入成本低、处理效果好、不硬化土地、维护成本少，而且兼有景观功能的效果。但也有不足的一面，首先是生态处理效果显示较慢，应对不了突发污染事件，其次是低温季节功能降低，第三管理不得法易造成二次污染，第四有大量的枯萎死亡的动植物需要另行处理，还必须辅以必要的设备进行水处理。
溶解氧是活化水体，增加水的自净能力的有效手段，在河道上安装推流增氧机既可达到增氧的目的，又可以起到推动水流的作用。本项目在水体中安放10台曝气机，曝气机每天开放2小时，达到水体增氧的目的。
增氧曝气机是利用空气中氧气注入水体中，以达到水中增氧目的，同时还可以“湿焚”掉水中的有机物，使氧化碳系污染物，转化成二氧化碳、水和简单的无机物。还可以打破水体分层，使水体底泥界面的厌氧环境变为好氧环境，激活土著微生物。曝气增氧机有较强搅拌与提水功能，打破了静态水体的垂直分层现象，改变了水体溶氧垂直分布极端不均匀性，破坏了蓝绿藻的富集层，从而控制“藻华”现象的发生。
曝气增氧还可曝除水中的超饱和的有害气体，如沼气、硫化氢、氨氮等，促进底泥营养盐的释放，改善水质环境，转化氨基酸、抗生素及酶，减少水生动物患病的可能性，而促进健康。
其中提水式曝气机(型号splash 2008T，N=1.5KW)、助流式曝气机(型号EOLO/AA，N=1.5KW)介绍详见 附件《EOLO1（SPLASH)提水式曝气机》、《EOLO2潜水助流式曝气机》。

提水式曝气机 助流式曝气机
根据本项目概况，我公司建议设置10台提水式曝气机（型号为Splash 2008T，意大利进口），以达到推流充氧的目的。
4.4景观水处理技术经济表
1)技术经济表
序号
名称
型号
数量
单机功率
(KW)
装机功率
(KW)
运行功率 (KW)
1
提气设备
EOLO/AA
20套
1.5
30
30
2
计量泵
C-660P
2台
15
30
15

合计

60
45

4.5高程设计和总图设计
A、高程设计
●　高程布置
综合净化设备采用地下式，进水采用泵提升至水处理机房，净化后出水由提升泵直接送出。
●　设计标高
景观水物化处理机房周围室外地坪的相对标高0.00m。
B、总图设计
景观水处理机房占地面积为231平方米，景观水处理装置安装在地下机房；主要设备均设置于景观水处理系统的设备房内，其中还包括PLC自动控制系统。（详见污水处理池工艺图、平面布置图）

4.6电气设计
根据景观水处理工艺需要，对工艺运行情况及时进行显示、控制、报警。本设计原则以
