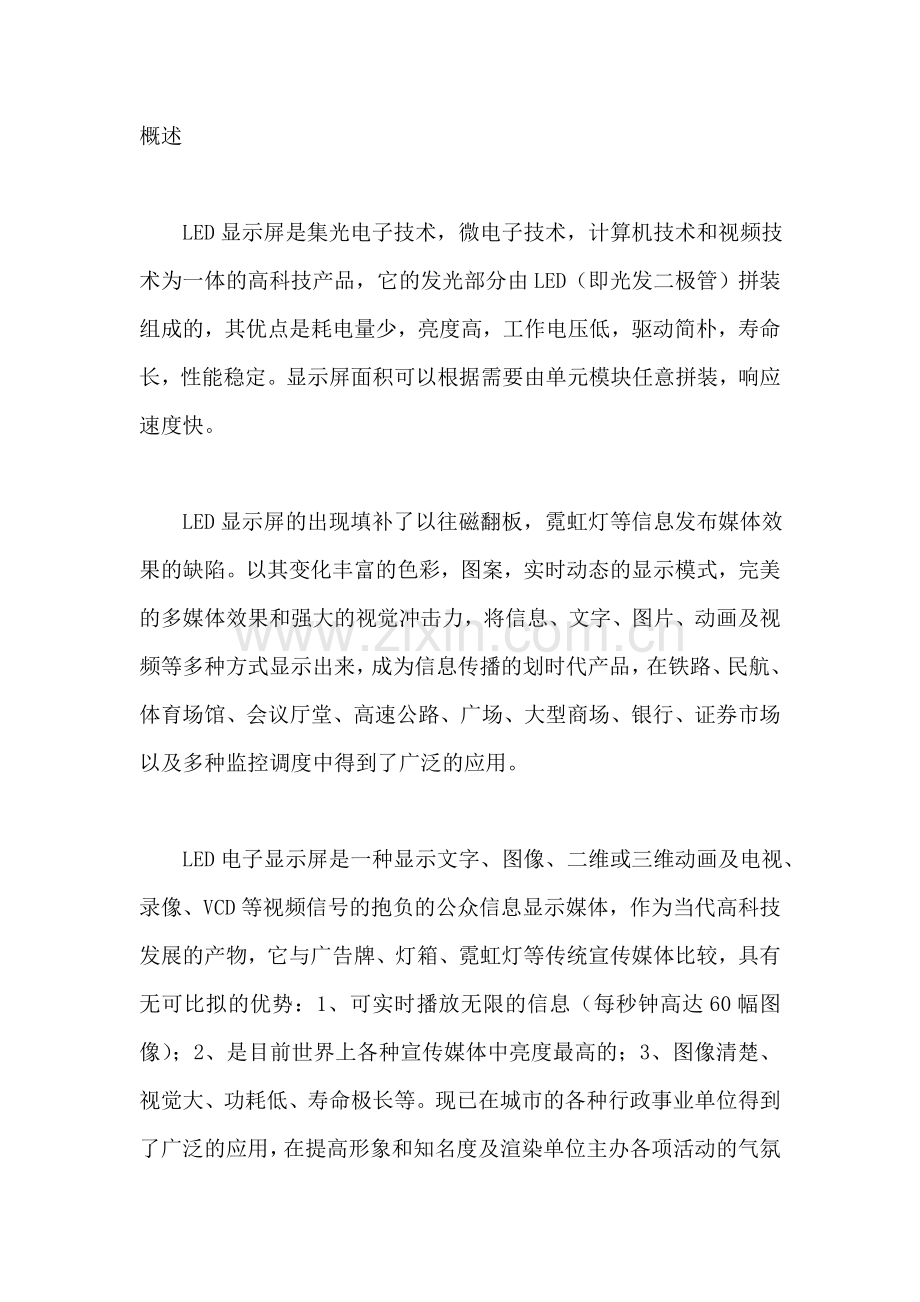

概述 LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简朴，寿命长，性能稳定。显示屏面积可以根据需要由单元模块任意拼装，响应速度快。 LED显示屏的出现填补了以往磁翻板，霓虹灯等信息发布媒体效果的缺陷。以其变化丰富的色彩，图案，实时动态的显示模式，完美的多媒体效果和强大的视觉冲击力，将信息、文字、图片、动画及视频等多种方式显示出来，成为信息传播的划时代产品，在铁路、民航、体育场馆、会议厅堂、高速公路、广场、大型商场、银行、证券市场以及多种监控调度中得到了广泛的应用。 LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号的抱负的公众信息显示媒体，作为当代高科技发展的产物，它与广告牌、灯箱、霓虹灯等传统宣传媒体比较，具有无可比拟的优势：1、可实时播放无限的信息（每秒钟高达60幅图像）；2、是目前世界上各种宣传媒体中亮度最高的；3、图像清楚、视觉大、功耗低、寿命极长等。现已在城市的各种行政事业单位得到了广泛的应用，在提高形象和知名度及渲染单位主办各项活动的气氛等方面起到了良好的作用。 1、起到方便公众的作用。 2、起到政务公开的作用。 3、起到宣传相关法规、条例的作用。 4、起到普及知识的作用。 5、起到公告板的作用。 6、起到公益广告的作用。通过显示屏幕可播放天气预报、文明市民公约及重要新闻等。 7、起到烘托气氛的作用。通过显示屏幕可播放上级领导及各种来宾莅临参观、指导的欢迎词，各种重大节日的庆祝词等。 系统实现设计方案1、 LED生产流程 2、 LED外观设计 公司针对每块显示屏安装的环境，对其进行独特的造型设计，在设计阶段我们认真分析项目的需求，通过与客户的沟通，了解项目的需求关键，根据我们丰富的LED大屏幕制作经验以及原厂商的支持、参与，我们制定整个项目的设计方案，保证该方案可以满足系统的功能规定，并具有高实用性、高可靠性、高欣赏性。我们的设计原则是功能、结构、外形三位一体，协调统一。既要保证显示屏的功能完善、结构合理、外观现代、大气，同时又要与周边环境很好的融合与呼应，让整个显示屏在所安装的环境中独具匠心。 3、 系统软件组成及功能 3.1 系统软件组成 系统软件重要由节目编辑软件、播放软件、自动化控制软件、远程通讯软件等几部分组成。软件功能见系统功能部分。 ² 支撑环境 本系统软件支撑各种局域网环境。软件工作平台为WIN9X或更高操作系统。 (1)、系统功能 A、 自适应/手动屏体亮度调节功能； B、 自适应/手动机内温度调节功能； C、 积极式温度、电压超标报警及关机功能（远程）； D、 自动/手动色度调整及平衡矫正功能； E、 定期自动/手动开关机功能，启动画面锁定； F、 支持联机/脱机自主式运营； G、 可在线自检、手动检测设备运营状况； H、 视频显示功能：实现VGA与Video信号转换； I、 视频播出功能： 1） 多媒体控制以实现多种视频信号源，如：电视、录像机、VCD、DVD等的播放，并具有现场同步转播及所需的所有软硬件设备和通讯接口；具有文字编辑功能即文字的字体变化、大小变化、换屏方式以及定位，能显示各种中、西文及阿拉伯数字、常用字符及图案，能进行广告、图像的解决和显示，能进行电视画面的文字迭加、特技等编辑与播放功能； 2） 提供标准网络接口，具有INTERNET网接入能实现各类常用网络信息播发功能，并预留宽带接口； J、 具有系统同步控制技术，可实现屏显内容与VGA显示器一一相应； K、 音频系统可以达成现场声像同步的规定； L、 具有对显示屏工作温度、湿度实时监控，并有相应的降温与去湿措施； M、 配电系统具有过压、过流、欠压、缺相、短路保护功能，并具有功率因素补偿功能； (2) 系统构成 LED显示屏系统由显示系统、控制系统、编辑系统组成。 A 显示系统 显示屏体：LED发光器件组成的可控显示板（显示单元和灰度系统构成）。 结构骨架：屏体支撑部分，含显示单元固定架、外框架等。 B 控制系统 该系统由486配置以上计算机、多媒体卡或DVI显卡、控制卡等构成，重要用于显示数据的编辑、解决与分派，并控制显示屏的显示。 控制计算机：486以上主机。 多媒体卡：TL2023视频卡或DVI显卡。 控制卡：QL2023-RGA8。 控制软件：LED演播室等。 C 编辑系统 编辑系统的作用是完毕显示屏显示内容的整理、编排和设计。编辑完毕后的显示内容，须由编辑系统送入控制系统才干进行有效的播放。 编辑计算机：主机486以上。 编辑软件:LED显示编辑软件、多媒体制作软件等 系统软件功能提供的显示屏系统软件，不仅能满足贵方对软件所提出的所有规定外，还具有了其他更强大的功能。 321一般规定的软件功能： 计算机网络体系及结构屏幕控制体系采用微机局域网络，成功地将当今许多成熟的数字技术引入了大屏幕显示系统，如数据库技术、网络通信技术、网络互联技术、数据安全技术、信息自动化解决技术、嵌入式微解决器控制技术、接口技术、多媒体技术等。 显示屏系统集图形制作播放、艺术字型制作播放、三维动画播放等功能于一体，界面美观和谐，操作方便、效果华丽。其各项功能可由贵方自由组合后进行循环播放并自动切换，且均可分别实行定期、定速控制。 编辑软件采用WINDOWS98或以上版本操作系统，配置的文献具有可修改各种参数及功能的特性，具有如下特点： (1)、功能强大. A、可以通过键盘、鼠标输入文字、图象等信息，可再经软件修改、编辑。 B、配置的文献具有可修改各种参数及功能的特性。 C、可插入各种显示方式。 D、各项编排可自由组合、定期。 (2)、系统能接受和播放内部网络上的有关信息。 (3)、具有丰富的显示方式，如移动、翻滚、中开、中合、闪烁、淡变飞动、反白、百叶窗、旋转、飘雪等。 (4)、支持二维、三维动画显示: A、二维、三维动画制作采用市面上通用的制作软件，通过本系统的图文制作播放系统播放（制作二维动画重要采用的软件为ANIMATOR PRO ，三维动画制作采用3DSTUDIO）。 B、具有24种以上新奇显示方式及多种颜色搭配方式。 C、屏幕映射位置可调，并可方便随意地选择显示画面大小，可开多个窗口，具画中画功能。 D、支持摇控器计算机接口。 (5)、播放控制简便: A、各项功能可任意组合，可制作成播放信息。 B、可定期循环自动播放。 C、可以方便地调节整屏亮度、对比度等。 D、傻瓜式使用设计，提供在线帮助。 32. 2 提供的软件具有的其他更强大功能： (1)、软件功能综述： 提供的图文制作播放软件由节目制作软件、节目编辑软件、节目播放软件组成。 A、节目制作软件： 该软件重要实现原始资料（如图片、照片、文字资料等）的输入、加工（如通过二维/三维动画制作软件等工具）、成型的解决过程。 B、节目编辑软件： 该软件重要实现将节目制作软件成型的产品围绕一定的主题思想组织成具有强烈渲染力和吸引力的节目。 C、节目播放软件： 该软件重要实现按照节目编辑软件形成的节目的各种显示规定在大屏幕上显示。 (2)、软件具有的其他更强大功能： A、具有文本叠加功能：屏幕不仅可同时开任意多的窗口，并且可进行分别或叠加播放。 B、显示屏的亮度、色彩、对比度调节更方便：可像电视机同样，根据天气情况，灵活、方便地调节。C、具有多种新奇显示方式：自行开发的最新一代“室内显示屏专用软件”，除具有正常软件所有的显示方式外，还增长了更新奇的显示方式，如：菱心出、扇形出、大花出、右花出、上花出、转出等等；使屏幕每一幅图案、单调的文字更具吸引力，大大增长画面的动感，实现了最佳的艺术效果。 D、具有模拟演示功能：可在电脑显示器中模拟演示即时编辑效果，使操作更直观、简朴、方便。 E、界面更和谐：全中文菜单，操作简便，节目制作播放用鼠标点按即可。 F、具有视频叠加功能：视频图像可以迭加字幕、动画；以视频图像为背景, 迭加图像, 可使LED显示屏表现形式产生奔腾, 增长感染力。 G、播放控制更简便：播放时既可以单步播放, 也可随时暂停, 并可从暂停处重播，且提供播放时间, 让使用更方便。 H、具有实时插播功能：对于最新信息，可在显示屏播放过程中任意时刻插播，使用更为方便。 I、自动播放：各种显示内容、显示方式、信号源可由用户方便地任意编排，随时修改，制作好的剧本天天开机后全自动播放。高灰度技术 LED显示屏以其灰度等级高、画面细腻在行业中得到一致好评。在LED显示屏检测方法中已经突破10BIT技术的技术前沿，正在向更高的领域前进。 4.2全数字化 为了保证显示画面的精确和颜色的逼真限度，进行了全数字化的改造。效果达成了预期的目的，形成了自己独有的技术特点。 4.3 恒流降噪声技术 的LED显示屏驱动芯片采用国际上先进的LED显示屏专用芯片系统，该系统在全彩LED显示屏领域独领风骚。 结合其芯片特点，研究形成了恒流降噪声技术保证电源等其它噪声源因素对LED电子显示屏导致的影响减少到最低限度。 4.4亮度调整技术 为了适应不同天气，让显示屏达成最佳的显示效果，LED电子显示屏专门设计了亮度256级调节装置。保证整个LED显示屏在各种环境下都能达成最佳的显示效果。 4.5强对流式排热系统 LED显示屏工作时屏体发出的热量较高，为了保证整个显示屏系统在稳定的状态下运营，对显示屏散热系统进行了彻底的研究，考虑到所有的流动气流，研究出了一套强对流的排热系统，使系统更加稳定可靠。 4.6考究的材料工艺和科学的生产工艺 考究的材料工艺是的高质量规定主线点，通过对光材料、套件材料、结构材料、芯片材料的进一步研究，已经形成了自己的材料考究工艺和相应的检查标准和实验规范。在生产工艺上公司引进国外先进的生产线和生产工艺，并全面按照ISO9001质量体系进行严格的质量管理。 4.7媒体网络化 信息时代的到来，全面启动了媒体网络化的系统解决方案并把LED显示屏系统做为网络的终端形成标准化的接口，可以对标准视频信号、音频信号、网络其他设备进行直接接入，兼容性强。 4.8先进的测试设备和测试手段 拥有先进的检测设备。为了保证显示屏的产品质量，购买了日本美能达公司生产的LED显示屏专用测试仪CS-100，用于检测生产中的LED模块，保证生产的模块在色温、亮度等方面的一致性，从而保证整个LED显示屏的质量。同时可用于LED显示屏安装以后的实际测量，保证整屏的效果。 CS-100 LED显示屏测试仪重要功能： 1. 测量LED显示屏亮度 2. 与计算机相连，测量LED显示屏色温（白平衡） 3. 测量R、G、B的色坐标（波长） 4.9完善的配电系统 显示屏是一个较大的电子设备，良好的配电设备是系统实现可靠工作的重要条件之一。显示屏均配有专用的配电系统，并且有以下特点： l 配电系统具有远程控制功能。 l 具有供电指示功能。 l 具有过流、短路、断电等多种保护功能，可自动解决各种应急 情况。 l 具有定期自动开关屏的功能，可实现无人留守，具有多路输出和延时上电的功能； l 智能化的电源，可实现风扇的自动启动和关闭，过热的自动保护，并能自动恢复，无需人去维护； 5、产品质量 为保证产品质量，提高系统的可靠性、稳定性，在设计、原材料选择及半成品筛选、生产工艺等各个流程，都严格实行ISO 9002品保体系标准。 5.1 可靠性设计： 1、采用了降额设计： 显示屏使用的所有电路元器件，我们均按满额的70%以下、进行降额设计，这种设计，达成的最大目的是提高了系统对自身动态环境的适应性，同时，增强了对使用环境的耐冲击能力。 2、容错技术设计: 在显示屏数据的通信、解决及存贮过程中，我们采用了容错技术可以迅速、有效地纠正偶尔错误，保证数据的对的无误。 3、标准化设计: 涉及软件接口设计的标准化、电气安全设计的标准化、模块设计的标准化。这种设计，让整个系统具有了良好的兼容性，又有助于以后显示屏的升级。 对原材料及半成品进行严格筛选 1、原材料选择： 没有好的原材料，就保证不了产品的质量。所以，在对原材料的选择方面，我们对所有关键元器件的供应商、品牌都进行了严格的挑选，重要涉及 （1）LED发光元器件（箱体）：这是室外屏中最重要的部件，为保证产品的质量，所有采用世界最佳品牌之一台湾光磊公司的晶片。 （2）印刷电路板：严格地按照美国U.L.标准进行生产。 （3）集成电路(IC)：美国ST、飞利浦、日立。 （4）开关电源：采用LED显示屏专用电源. （5）通讯线：美国AT&T公司（型号：五类）。 （6）接插件：美国安普（AMP）公司（型号：16P）。 2、原材料分选： 这是生产过程中一个很重要的环节。由于，即使是世界名牌厂家的芯片，其性能参数也具有一定的分布形态；所以，在生产过程中，必须对其进行科学、严格的检测及分选。只有这样，才干保证室内屏在视觉感官方面，具有良好的均匀性；在电气性能方面，具有良好的稳定性及一致性。 3、半成品筛选： 考虑到发光元器件在加工的过程中，会受到机械及温度变化的 击，部分元器件的性能会受到影响，导致某些指标的下降；因此， 在生产的中间环节，我们特设立检测、老化和淘汰的流程，以避免成品后检测的困难。 6、售后服务 6.1 产品保修： 涉及点阵箱体在内的整个系统免费保修一年，每半年对显示屏进行定期检查一次，并负责显示屏的终身维护；保修期过后，只收取需更换的元器件、零配件的材料费； 只要显示屏出现故障，在接到用户的维护电话后，强力维修工程部的技术人员都将在奔赴现场，及时排除故障。 6.2 关于服务响应性： （1）故障响应时间： LED大屏幕显示系统出现故障，在接到用户的报修告知后，维护技术人员将在 小时内到达现场，及时排除故障。 （2）保驾服务响应：当用户举办重大活动，只要用户有需要，将在重大活动前为LED大屏幕显示显示屏系统提供免费检查。同时在用户提出保驾规定的时间内，派技术员到达现场；派驻技术员，以保证活动期间，LED大屏幕显示系统的使用不出任何差错！ 保驾费用： A、在保修期内，无论保驾时间有多长，所有免费提供服务。 B、保修期满后，仅收取需更换的元器件、零配件的材料费。 （3）技术培训响应： A、LED大屏幕显示系统安装时（或完毕后），技术人员将免费为用户培训管理人员2人或以上，并保证其能使用并管理整套LED大屏幕显示系统；同时，免费为用户培训操作人员2人或以上，并保证其能纯熟操作LED大屏幕显示系统。 B、当用户的LED大屏幕显示系统的管理人员和操作人员还不熟悉软件的使用和显示内容的编辑时，只要用户提出规定，在任何时候（如举办大型活动时）免费为用户编辑丰富多彩的显示内容。C、当用户的LED大屏幕显示系统的管理人员或操作人员调换工作岗位时，按用户的规定，免费重新为用户培训管理人员或操作人员。 7、培训 培训的目的是训练系统操作员。通过训练后便他们可以纯熟的操作本系统，并能解决一些基本故障。培训分两个阶段进行，培训人员约3人。强力电子公司对本次LED显示屏工程进行3人/次的免费培训。培训的两个阶段分别为: 7.1基础培训 这项培训在生产厂内的培训中心进行，培训的重要内容涉及: 计算机基础知识 LED显示屏基本工作原理 屏幕节目制作及播放软件、监控软件的工作系统的操作程、比赛软件及操作。 系统的平常维护与安全注意事项 这项培训安排在模拟系统组建完毕后进行。 7.2现场培训 这项培训着重培训操作员对系统的操作与间题的解决，培训的重要内容涉及: 系统的软件安装 设备在系统中的作用及对的使用方法 设备的检查、调整及测试，常用测量仪表和仪器的使用方法 设备的接地与防雷 显示信息的平常维护 简朴的软件故障解决 简朴的硬件故障解决 设备的维护保养 提供培训教材 参与安装 培训地点在施工现场，培训内容随系统安装调试一起进行，规定系统操作员一起参与系统软硬件的安装与调试。 LED屏体技术规定 序号 项 目 视屏指标 1 规 格全彩LED显示屏 2 屏幕尺寸 m m 3 像素组成 4 点间距 5 发光点颜色 6 基色亮度红色+绿色+蓝色 7 发光管产地台湾 8 单元板尺寸 mm mm 9 分辨率点/箱 10 箱体重量30kg/m2 11 平均无端障时间 10000小时 12 可视距离 5100m 13 最佳视角水平90度，垂直45度 14 环境温度存贮-35+85 15 工作温度 -20+50 16 相对湿度 95 17 屏体厚度 40cm 18 工作电压 220V 19 平均功耗 550-680W/m2 20 最大功耗 1000 W/m2 21 驱动器件采用LED专用驱动器件 22 扫描频率 180帧/秒 23 刷新频率 120帧/秒 24 灰度/颜色 256级 25 亮 度 4000cd/m2 26 显示控制方式同步控制 27 亮度调节方式软件调节8级可调 28 使用寿命 100000小时 29 视频信号 PAL/NTSC 30 视频输入方式二路Video及一路S-Video 31 杂点率万分之一 32 平整度任意相邻像素间0.5mm;模块拼接间隙1mm 33 均匀性像素光强、模块亮度均匀 34 电源开关自动开关 35 开关电源负荷 5V/30A 36 电脑显示模式 800600 1024768或更高 37 有效通讯距离 100m 38 软 件 LED通用播放软件 9、控制系统配置 序号 名称 型号/规格 数量 1 全彩屏体多媒体256级灰度 1块 2 控制系统 QL2023-RGA8 1套 3 多媒体卡 ATI(DVI接口显卡) 1块 4 软件 LED多媒体播放系统 1套 5 通信电缆足够安装用 四、 工程报价 显示屏类型 全彩室内显示屏 显示尺寸 mm 显示面积 m2 体费用显示屏 单 价 万元/m2 合计 万元 费 用系统设备 专用LED控制软件 免 费 计 算 机 客户自备或代购 数据接受卡 万元 图形数据采集卡 数据分区卡 LEDDVI 卡 费用工程 运送、安装 万元 框架、布线 调试、培训 系统保修一年 总工程费用 万元
