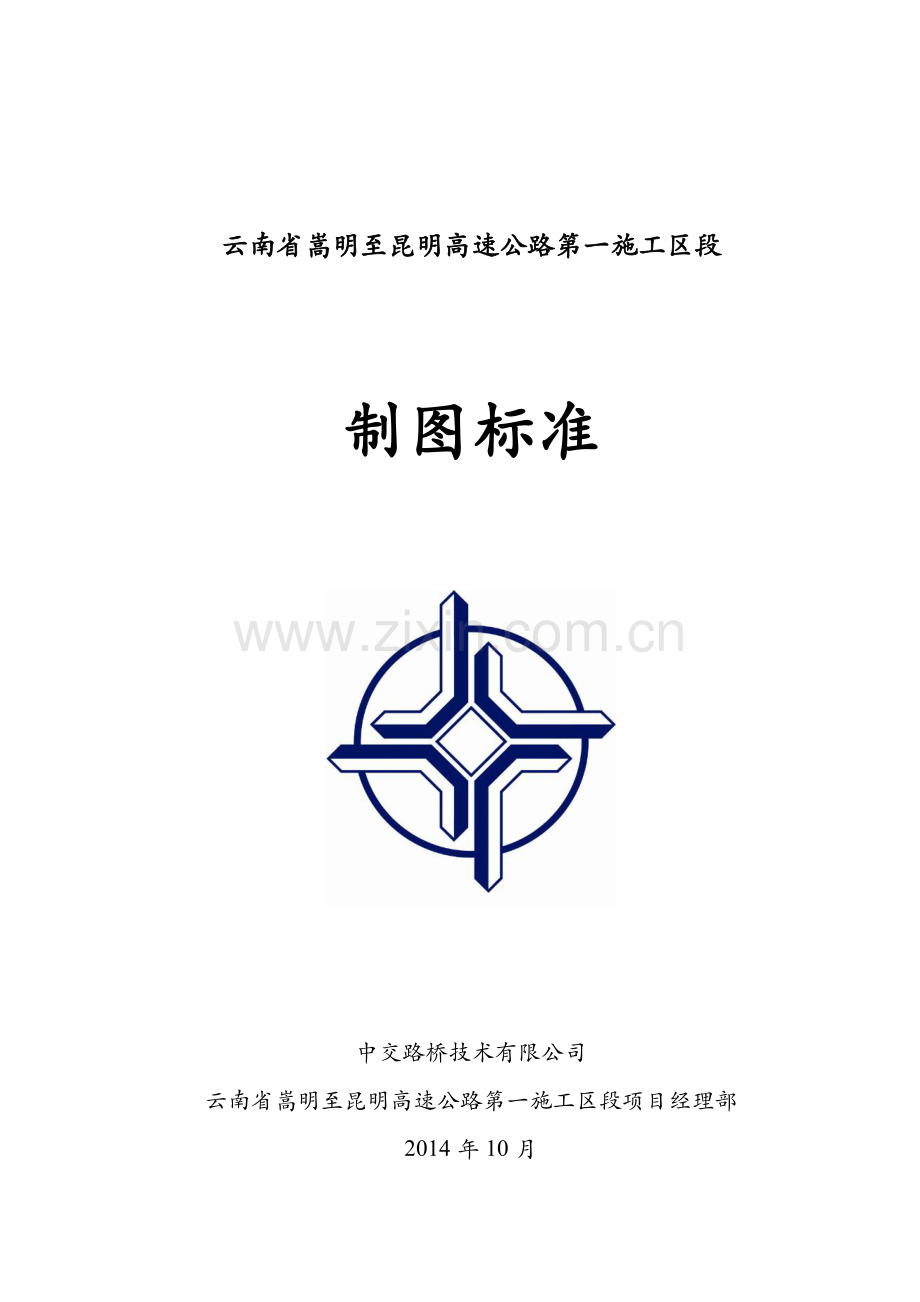

云南省嵩明至昆明高速公路第一施工区段

制图标准

中交路桥技术有限公司
云南省嵩明至昆明高速公路第一施工区段项目经理部
2014年10月

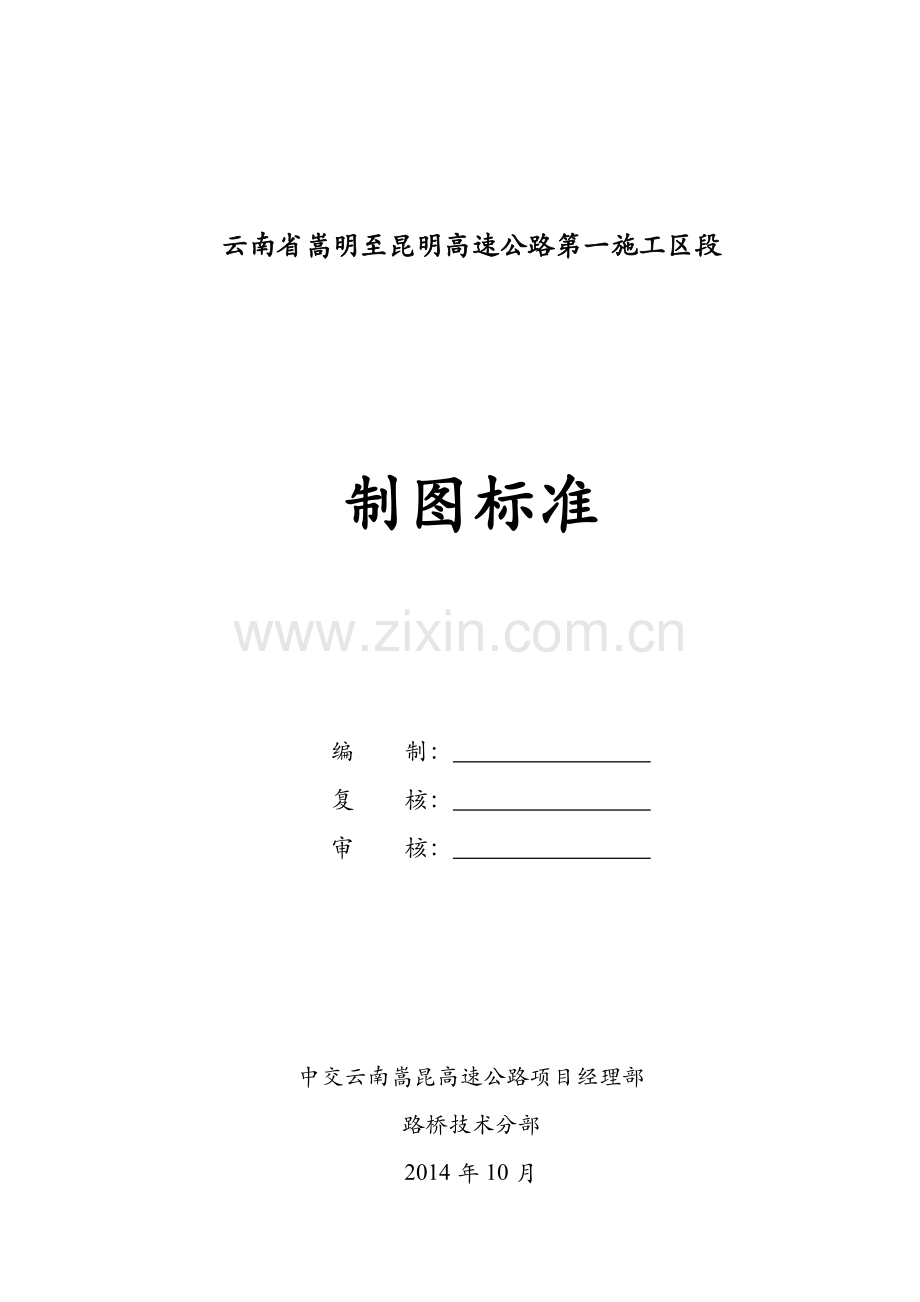

云南省嵩明至昆明高速公路第一施工区段

制图标准

编 制：
复 核：
审 核：

中交云南嵩昆高速公路项目经理部
路桥技术分部
2014年10月
前 言
本标准是在有关国家和行业标准的基础上，结合本项目工程技术工作人员制图经验和习惯进行修订。
本标准共分3章，主要内容包括：总则、绘图标准和制图规定。
本标准属项目内控标准，属机密文件，严禁复制和外传。
本标准由中交路桥技术有限公司新嵩昆项目工程技术部负责管理和解释。执行本标准过程中，希望各标段结合实践，认真总结，如发现需要修改和补充之处，请及时将意见及相关资料提交项目工程技术部，以供今后修订时参考。
主管部门：新嵩昆项目工程技术部
主编部门：新嵩昆项目工程技术部
目录
1．总则 1
2．绘图标准 2
2.1 图纸幅面 2
2.2 线型与线宽 4
2.3 字体 4
2.4 比例 5
2.5 符号 5
2.5.1 剖面符号 5
2.5.2 折断线 5
2.5.3 钢筋符号 6
2.5.4 高程符号 6
2.5.5 引出线 6
2.5.6 坡度表示 7
2.6 尺寸标注 8
3．制图规定 10
3.1 图纸编排顺序 10
3.2 总图的一般规定 10
3.3 混凝土及预应力混凝土结构制图的一般规定 10
3.4 钢筋图制图的一般规定 10
3.5 钢结构制图的一般规定 11
3.6 CAD制图插件的一般规定 12
附件一、标准图框 13

1、总则
1.1、为统一各标段制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
1.2、本标准主要适用于中交路桥技术有限公司嵩昆高速各类大临结构设计工程制图，各工程设计人员在制图时须严格按照本标准的规定执行。
1.3、本标准A3图框以毫米为单位，按照1:1进行绘制，若绘图比例发生变动，设计人员需根据相应变化进行调整。
1.4、本标准为项目内控标准，当建设单位另有制图规定或要求时（如竣工图纸）可参照本标准执行。
1.5、图纸除签字外，均采用电脑绘制，当建设单位另有要求时，按照建设单位标准实施；
1.6、本项目所有工程类图纸均须黑白打印（部分为保证视觉效果的图纸除外），打印机应选择性能优良的打印机，保证所打印的图纸清晰、整洁、不掉色、不褪色，严禁使用喷墨打印机打印工程图纸。
1.7、本标准如有考虑不周，欢迎各承包单位指出并提出更好的修改意见，以便于完善此标准。
1.8、本标准参照以下书目及项目工程技术人员多年制图习惯进行制定：
道路工程制图标准(GB50162-92)
铁路工程制图标准（TB/T10058－98）
总图制图标准(GB/T50103-2001)
建筑制图标准(GB/T50104-2010)
机械工程CAD制图规则(GB/T146651998)
2、绘图标准
2.1、图纸幅面
2.1.1、一套图纸应采用同一图幅（特殊情况除外）。图纸一般采用A3，图纸的幅面及图框尺寸详见附件一。
2.1.2、本标准使用图框为固定图框，绘制长图时，可对图框长度进行调整。长图采用A3图框打印时，各图之间的搭接长度不小于50mm。
2.1.2、“版本号”用大写英文字母“A”表示；“项目号”用大写英文字母表示，例如：嵩昆高速1标则表示为“SK01”；“归档编号”为图纸文件归档产生的流水号，用阿拉伯数字表示，例如：1标2014年第三份图纸则表示为“20140103”；“归档日期”为图纸文件归档时间，例如：2014年1月1日归档，则归档日期表示为“20140101”。
2.1.3、图标位置和大小不得改变。公司名称为“中交路桥技术有限公司”。项目名称用业主规定的项目名称，如：“嵩明至昆明高速公路第4合同甸头段”。
2.1.4、图号编号由“类型-部位”组成。“类型”指大临结构的类型，“部位”指建设项目的分部工程或分项工程。
如“X项目X桥X号墩承台钢围堰（为该项目第三套围堰）设计图第二部分第十张图”图号为“WY-CT3-2”。WY（类型）：该项目围堰；CT3-2（部位）：该项目某桥梁X号墩（项目第三套）承台（围堰）设计图纸第二部分，角标：该套围堰设计图第二部分共X张中的第十张图纸。类型-部位代号如表2.1-1和表2.1-2。
表2.1-1 图号“类型”代号表
序号
类型
简称
备注
1
便道
BD

2
栈桥
ZQ

3
平台
PT
指筑岛平台、钢平台及码头等各类功能平台。
4
护筒
HT

5
围堰
WY
指土围堰、钢套箱、钢吊箱、钢板桩围堰等各类围堰。
6
模板
MB
指承台、塔柱、墩身、箱梁、涵洞等混凝土结构物模板。
7
支撑架
ZJ
指各类满布式支架、梁式支架、组合支架及各类托架等。
8
人梯
RT
含单肢、双肢钢管桩爬梯及灯笼架爬梯等。
9
吊具与吊架
DJ
含架桥机等大型吊装设备
10
驻地建设
LJ
指项目部办公区、生活区、生产区等驻地建设的大临结构。
11
台座
TZ
指预制场的钢筋绑扎台座、预制台座和存放台座。
12
测量
CL
指为测量服务而设置的临时结构。
13
试验
SY
指为试验服务而设置的临时结构。

表2.1-2 图号“部位”代号表
序号
结构
简称
主要包含的工程
1
路基
LJ
土方路基，石方路基，软土地基，土工合成材料处治层等。
2
路面
LM
含路基水稳、混凝土、沥青等路面结构层
3
排水
PS
管节预制，管道基础及管节安装，检查(雨水)井砌筑，土沟，浆砌排水沟，盲沟，跌水，急流槽，水簸箕，捧水泵站等。
4
小桥、桥式通道、人行天桥及渡槽
XQ
基础及下部构造，上部构造预制、安装或浇筑，桥面，栏杆，人行道等。
5
涵洞、通道涵
HD
基础及下部构造，主要构件预制、安装或浇筑，填土，总体等。
6
砌筑防护
QZ
小型挡土墙，墙背填土，抗滑桩，锚喷防护，锥、护坡，导流工程，石笼防护等。
7
大型挡土墙
DQ
基础，墙身，墙背填土，构件预制，构件安装，筋带，锚杆、拉杆，总体等。
8
基础
JC
扩大基础，桩基，地下连续墙等。
9
承台
CT
含座板式桥台的座板等
10
系梁
HL
含地系梁、中系梁
11
墩身
DS
含斜腿刚构的斜腿
12
盖帽梁
GL
盖梁、墩顶帽梁、盖帽梁上支座垫石和挡块等。
13
桥台
QT
台身、台帽、组合桥台、台背填土、桥台上支座垫石和挡块等。
14
桥梁上部构造预制和安装
YZ
主要构件预制，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉，粱板安装，悬臂拼装，钢粱制作，钢梁安装，钢梁防护等。
15
桥梁上部构造现场浇筑
XJ
钢筋加工及安装，预应力筋的加工和张拉，主要构件浇筑，其他构件浇筑，悬臂浇筑，劲性骨架混凝土，钢管混凝土拱等。
16
工地防护
FH
工地防护。
17
桥梁总体、桥面系和附属工程
FS
桥梁总体，桥面防水层施工，桥面铺装，钢桥面板上防水粘结层的洒布，钢桥面板上沥青混凝土铺装，支座安装，搭板，伸缩缝安装，大型伸缩缝安装，栏杆安装，混凝土护栏，人行道铺设，栏杆安装，防撞护栏等，灯柱安装等。
18
桥梁防护工程
FH
护坡，护岸，导流工程，石笼防护，砌石工程等。
19
环保工程
HB
声屏障，中央分隔带绿化，路侧绿化，互通立交绿化，服务区绿化，取弃土场绿化等。
20
交通工程
JT
标志、标线，突起路标，波形梁护栏，缆索护栏，混凝土护栏，轮廓标，防眩板、网，隔离栅、防落网等。
21
机电工程
JD
监控设施，通信设施，收费设施，低压配电设施，照明设施及隧道机电设施等。
22
房屋建筑工程
FJ
房屋建筑工程。
23
其他
Q
其他工程。

2.1.5、“制图日期”格式为连续的“年月日”格式。例如：“2012年1月1日”则表示为“20120101”。
2.1.6、“归档日期”为正式图纸的绘制日期，“制图日期”为此图纸的最开始绘制日期。
2.1.7、图纸内容应在模型中绘制，版面整洁，摆放整齐，无关图纸一律删除，图框一律置于布局内。
2.1.8、所有签名均应相关人员手签，严禁使用电子签名。
2.2、线型与线宽
2.2.1、CAD图纸中的线型与线宽一般按照表2.2-1的规定进行设置。线条打印宽度可采用0.7、0.5、0.35、0.25、0.15mm五种组合，。
表2.2-1 线型、颜色与线宽规定表
名称
线型
打印宽度（mm）
主要用途
粗实线
CONTINUOUS
0. 5
图名、表头下划线粗横线
文本线
CONTINUOUS
0.15
图中表格文字、表头下划线细横线及其他细线
细实线
CONTINUOUS
0.25
结构线
细虚线
DASHED2
0.25
被遮挡的结构轮廓线
尺寸线
CONTINUOUS
0.15
尺寸标注及标注文字
点划线
CENTER2
0.15
结构系统线及中心线
图框
CONTINUOUS
0.35
图纸表格边框

2.2.2、图名、表头应符合图2.2-1和图2.2-2的样式。图名、表头下划线采用双横实线，上横线线宽0.5mm、采用“粗实线”；下横线线宽0.15mm、采用“文本线”；双横线净距为1mm，即双横线中心间距为1.325mm（出图时的打印间距）。若图形为半剖面或1/4剖面时，图名应在前面加上“1/2”（或“1/4”）和一个空格，如图2.2-2所示。

图2.2-1 图名示意图 图2.2-2 剖面图名示意图
2.2.3、相互平行的图线，除特殊情况外，其间隙不宜小于0.7mm（出图时的打印间距）。
2.2.4、图线不宜与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
2.3、字体
2.3.1、图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、整齐居中排列，标点符号应清楚正确。
2.3.2、图形中所有文字均采用大字体—pdatxt.shx、mysys.shx 字体，字体样式名称采用“standard”。除文件编号栏和图标栏中“字母（数字）”编号宽度比例采用0.7外，其余“文字”宽度比例均采用0.75，各部分文字高度详见附件一。
2.3.3、图纸、表格文字：图中有图框时，文字应放于图框正中；无边框时，放在图中适当位置。
2.3.4、图中数字均采用阿拉伯数字1、2、3……表示。图名如有分页的均采用汉字的㈠、㈡、㈢……表示。
2.3.5、图名应置于每个图的上方，若一张图纸里面有一个图或者多个比例完全一致的图，则图名后面的图样比例“1：n”可省略不写，比例在说明附注里注明即可；若一张图纸里面有多个比例不完全一致的图，则图名后面的图样比例“1：n”不得省略。
2.4、比例
2.4.1、图样的比例，应为图形与实物相对应的线性尺寸之比。
2.4.2、常用结构的绘图比例建议采用1:1或1：5×n（n为整数）。
2.5、符号
2.5.1、剖面符号
剖面符号采用如图2.5-1所示的样式。符号采用多段线绘制，线宽为“0.35mm的粗实线”；剖面的编号均采用阿拉伯数字编写，并放置于箭头端部。直线段尾部距结构轮廓距离为5mm（出图时的打印距离），若与尺寸线发生冲突，可适当移出到尺寸线外。剖面图的图名如图2.5-2所示，“1/2”表示半剖面。

图2.5-1 剖面符号表示图 (单位：mm) 图2.5-2 剖面图图名
2.5.2、折断线
折断线按照图2.5-3所示的格式表示。原则上要求一张图采用相同大小的折断线，绘制宽度4mm（出图时的打印距离），若有特殊要求，可适当调整。

图2.5-3 折断线大样图 (单位：mm)
2.5.3、钢筋符号
钢筋符号统一按照中华人民共和国国家标准《GB1499.1-2008 钢筋混凝土用钢 第1部分：热轧光圆钢筋》和《GB1499.2-2007 钢筋混凝土用钢 第2部分：热轧带肋钢筋》执行。即热轧光圆钢筋为“HPB235、HPB300”；普通热轧带肋钢筋为“HRB335、HRB400和HRB500”，细晶粒热轧带肋钢筋为“HRBF335、HRBF400和HRBF500”。
2.5.4、高程符号
高程符号按照图2.5-4所示的样式表示。标高符号应采用细实线绘制的等腰三角形表示，高为2.5mm（出图时的打印距离），底角为45°，顶角应指至被注的高度，顶角向上、向下均可。标高数字宜标注在三角形的右边，负标高应冠以“-”号，正标高应冠以“+”号。高程写在三角的顶点引出的直线上，单位为米，一般保留小数位数为两～三位。

图2.5-4 高程表示图
2.5.5、引出线
引出线宜按照如图2.5-5和2.5-2示的样式采用水平方向的直线、与水平方向成30°、45°、60°、90°的斜线再折为水平线。文字说明宜注写在水平线的上方。同时引出几个相同部分的引出线，宜互相平行(图2.5-5)，也可画成集中于一点的放射线(图2.5-5)。

⑴ ⑵ ⑶ ⑷
图2.5-5 引出线表示图
多层构造共用引出线，应如图2.5-6所示的样式表示，直线通过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与左至右的层次相互一致。

图2.5-6 多层引出线表示图
结构大样的引出线如图2.5-7所示，规定同上。选取的大样应用圆在主体结构中表示其范围，大样的名称应用大写的英文字母顺序编写，大样图的图名按照图2.5-7所示编写。

⑴ ⑵
图2.5-7 大样表示图
2.5.6、坡度表示
坡度符号应由细实线、单边箭头以及在其上标注的百分数(或千分数)组成，坡度符号的箭头应指向下坡，其大样如图2.5-8所示。当坡度值较小时，如：道路、场地、路基面等坡度，宜用百分率表示（铁路桥梁纵坡宜采用千分率），并应标注坡度符号；当坡度值较大时，如：路基、堤坝、场地边坡等坡度，宜用比例的形式表示，如1:n（图2.5-8所示）。

⑴ ⑵
图2.5-8坡度表示图
2.5.7、其它符号
图中表示乘号的符号应使用软键盘中输入数学符号“×”。
2.6、尺寸标注
2.6.1、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号和尺寸文字等，如图2.6-1所示。

图2.6-1 尺寸组成
2.6.2、尺寸的主要设置参数如下：
（1）尺寸界线超出尺寸线2mm，起点偏移量1mm，固定长度的尺寸线4mm，颜色可为“品红色”；
（2）尺寸线颜色可为“品红色”，两端箭头采用“实心闭合”，箭头大小为2mm。
（3）文字字体采用pdatxt.shx、mysys.shx，字体样式名采用“standard”；文字颜色可为“品红色”，高度为3mm。文字的位置垂直方向设为“上方”，水平方向设为“置中”，从尺寸线偏移1mm；文字对齐采用“与尺寸线对齐”方式。
（4）线性标注的单位格式采用“小数”，精度根据制图需要设置，一般设置为“0”，小数分隔符采用“句点”，消零选择“后续”；角度标注的单位格式根据需要采用“十进制度数”或“度/分/秒”。
（5）其它设置要求：文字始终保持在尺寸线之间；当文字不在默认位置时，将其置于尺寸线上方，不带引线；标注特性比例根据制图需要选择，当选择“采用全局比例”时，比例应为“1”；优化选择在尺寸界线之间绘制尺寸线 (若尺寸线间距太小，考虑将尺寸数字手工移动，避免与尺寸界线冲突)。
2.6.3 尺寸标注单位：“平面总布置图”和“立面总布置图”宜以m为单位，精确到小数点后三位；混凝土结构、钢筋混凝土结构、预应力混凝土结构等图形以厘米为单位，钢结构图形以毫米为单位。
2.6.4、尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等，如图2.6-2所示。
尺寸线第一层距结构轮廓线或钢筋引出线距离宜为8毫米，二层以上的尺寸线距上一层的尺寸线距离应为6毫米。

图2.6-2尺寸排列样式图
2.6.5、半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“R”。对于较大圆弧的半径，可将尺寸线截断标注，不需从圆心开始。标注圆的直径尺寸时，直径数字前应加直径符号“”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧。较小圆的直径尺寸，可标注在圆外。
2.6.6、尺寸标注应标示图中可见部分的尺寸，对于被遮挡的结构线（用虚线绘制部分）不应进行标注。
2.6.7、在尺寸标注时应采用自动标注数字，除特殊情况外，不得采用手动标注及更改标注文字。

3、制图规定
3.1、图纸编排顺序
3.1.1、设计图纸一般按照“图纸目录→总图→下部→上部→附属结构”的顺序进行编写。其中图纸目录应绘入图框，但不进行编号。
3.1.2、制图应按照结构的重要性、主次关系进行绘制。
3.1.3、图中结构必须按照实际尺寸绘制，若同一图中比例不一，则按照比例缩放。
3.2、总图的一般规定
3.2.1、总图一般按照本标准2.4节规定比例绘制。若有需要，可在水平和垂直方向选用不同的比例。
3.2.2、总图中各墩必须编号，编号用圆圈包围，如①、②……。通常编号用从0开始的阿拉伯数字表示，按照里程增加的方向顺序递增；如有需要，编号也可分段进行。
3.2.3、总图中主结构轮廓线相应线宽为“粗实线”；地质填充、水位线相应线宽为“文本线”；地形线相应线宽为“细实线”；
3.2.4、在总平面和总立面布置图中，若有曲线，必须表示出相应的曲线参数。
3.2.5、图纸中不得采用省略字，如：不得用“砼”代替“混凝土”。
3.3、混凝土及预应力混凝土结构制图的一般规定
3.3.1、制图宜采用标准的三视图，即立面、侧面、平面。对于复杂结构，必须增加剖面，能够将结构的每个部分都能表示出来。图中尺寸标注单位为厘米，标注必须详细、清楚的表示出各个部分的内容。
3.3.2、为直接地反映图形各部分尺寸的相对关系，结构图中不宜使用折断线。
3.4、钢筋图制图的一般规定
3.4.1、图中尺寸标注单位为厘米，标注尺寸必须详细，能够表示出每根钢筋的位置。
3.4.2、钢筋图中各类型钢筋采用阿拉伯数字按顺序编号，编号前面加入英文字母N，如N1、N2……。钢筋编号时，宜先编主、次部位的主筋，后编主、次部位的构造筋。
3.4.3、在钢筋图中必须表示出各类钢筋的编号。对于线钢筋，如图3.4-1⑴所示，采用尺寸标注中的“引线”标注，直接从钢筋线上一点引出，钢筋编号写在引线上端。对于点钢筋采用如图3.4-1⑵所示的样式，引出线应符合本标准第2.5.5条的规定。

⑴ ⑵
图3.4-1 钢筋说明线
3.5、钢结构制图的一般规定
3.5.1、钢结构制图尺寸标注单位为毫米。
3.5.2、常用钢材规格的标注应如表3.5-1所示，其他型钢按其型号表示；除工字钢和槽钢单位为cm外，其余钢材规格单位均以mm计。
表3.5-1 常用钢材代号规格标注表
名称
代号规格
长度
钢板、扁钢
□宽×厚（如：□50×5）
长（如：6000）
工字钢
工高度（如：工12.6）
长（如：600）
槽钢
[高度（如：[20）
长（如：600）
角钢
∠长边×短边×边厚（如：∠75×50×8）
长（如：6000）
H型钢
HN、HW高度×宽度（如：HN600×200、HW300×300）
长（如：6000）
钢管
D外径×壁厚（如：D630×10）
长（如：6000）
3.5.3、钢结构中对各构件应编号，按照阿拉伯数字前面加上字母“N”的方式进行编排。
3.5.4、螺栓、螺母、垫圈在图中的标注应符合下列规定：
（1）螺栓采用代号和外直径乘长度标注，如：M10×100；
（2）螺母采用代号和直径标注，如：M10；
（3）垫圈采用汉字名称和直径标注，如：垫圈10。
3.5.5、焊缝的标注应符合现行国家标准有关焊缝和焊缝符号表示的规定，图中需注明焊缝的类型和尺寸。
3.5.6、钢结构图中材料数量表原则上统一使用如表3.5-2所示的样式。特殊构件设计图的材料表可在此表的基础上适当进行扩展。

表3.5-2、钢结构材料数量表
序号
名称
单元号
材质
规格(mm)
数量
单件重(kg)
合重(kg)
备注
1
节点板
N1
Q235
□500×10
2
19.625
39.25

3.6、CAD制图插件的一般规定
为提高CAD制图效率，特别是钢结构图绘制时，可采用CAD插件，辅助制图，在此推荐使用“MSteel”。

附件一、标准图框
