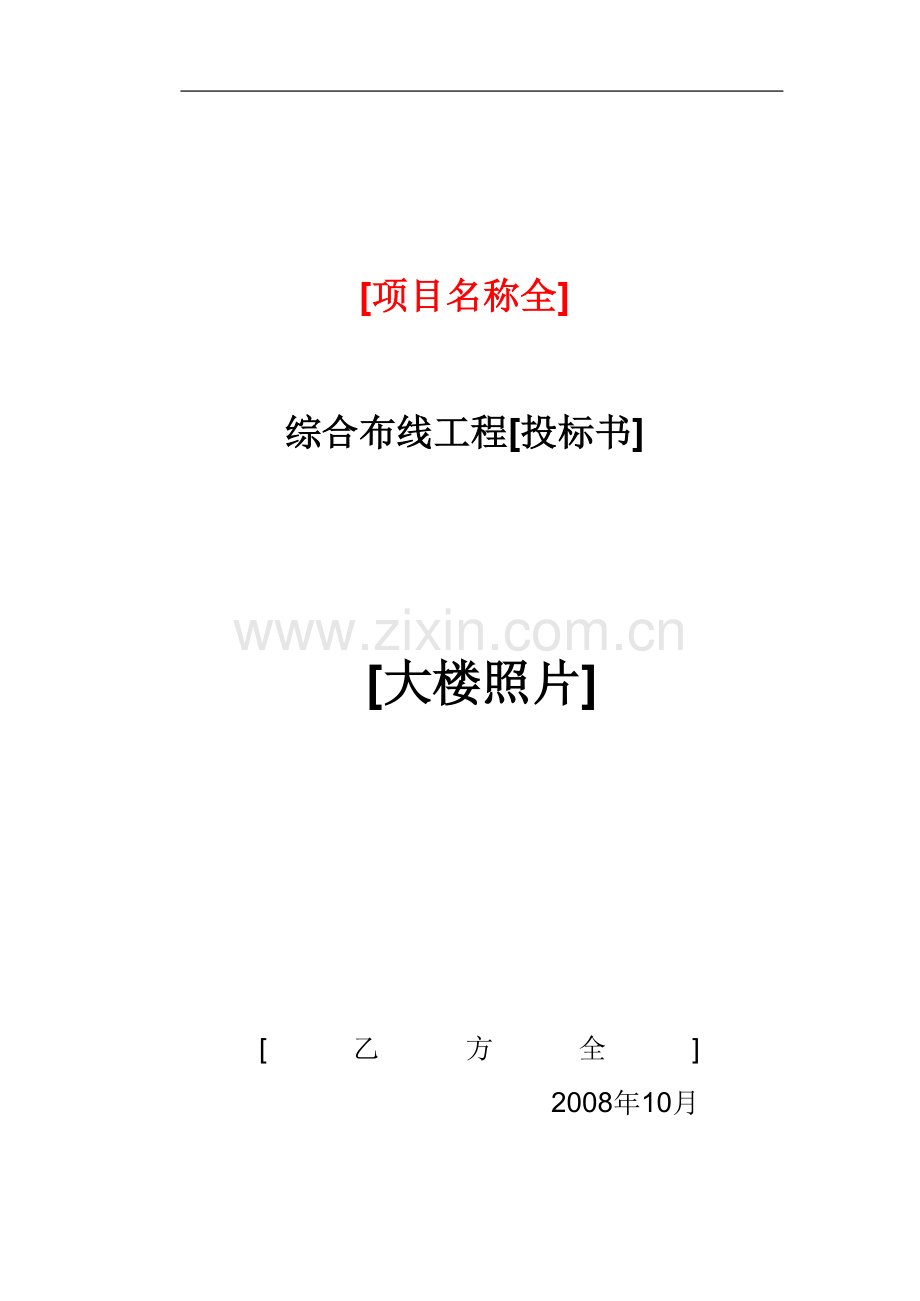

GIRARD中国有限公司

[项目名称全]

综合布线工程[投标书]

[大楼照片]

[乙方全]
2008年10月

2

简综合布线系统[投标书]

一 前言
[项目名称全]（以下简称“[项目名称简]”）位于[位置/建筑面积/大楼性质/层高]。蒙甲方的信任，[乙方全]愿为该大楼设计美观、实用、能够与时代同步发展的一套综合布线系统。
感谢[单位全]领导给予[乙方全]投标的机会，希望[乙方简]的技术方案能够为[项目名简]的建设添砖加瓦。
为了能够顺利地完成该大楼的综合布线设计和实施工作，在本[投标书]中，[乙方简]将根据[项目名称简]的实际情况，充分发挥我们在布线设计和施工方面的技巧和经验，以及在布线工程中的综合协调能力，向甲方提出[乙方简]的解决方案。希望本[投标书]能够为甲方建立一个实用的、可靠的布线系统出一份力。
综合布线系统是大楼中传输计算机信息和电话信息的通道，是埋藏在建筑物中的电缆（或光缆），因此它与计算机系统和电话系统的布局有着密切的关系，与大楼的基础建设和装潢设计应该融为一体。对 [甲方简]来说，时间就是金钱，如果在建楼时已经充分考虑了信息系统的使用需求，那么在大楼建成后，一方面能使办公人员获得极其良好的工作环境，大大提高工作效率，同时可以避免为了增加通信电缆而对大楼“开肠破肚”，使大楼内外的美丽保持始终。在这一方面，[单位全]的领导在大楼建造伊始已经考虑到布线系统的重要性和实用性，这将为布线系统以及信息系统的实现带来相当多的益处。布线系统是与建筑、装潢等方面密切相关的，因此，在本[投标书]中，将涉及多方面的因素，并对布线工程的总体规划和结构提出自己的方案，供各位领导参考。
为了使本大楼得到长期的、更多的收益，本[投标书]在满足需求的前提下，提出了自己的解决方案，并重点考虑了今后的系统扩充、可靠性、易维护、易管理等问题，希望本投标方案能给[项目名称简]带来最大的实惠。
为实现上述目标，本系统将按以下原则予以设计：
Ø 采用先进、成熟、实用的技术；
Ø 考虑21世纪的客户对办公环境及舒适性的需求；
Ø 采用的系统和设备是标准化的、具有开放性、可扩性和灵活性；
Ø 构成的系统必须具有安全性、可靠性和容错性。
考虑到综合布线系统的需求、性能价格比、造型等实际问题，在本[投标书]中将采用YFC-BonEagle岳丰科技（以下简称岳丰）的YFC 六类屏蔽布线系统。
岳丰公司是一家专业研发和生产高端网络结构化布线产品的跨国公司，总部设在台湾台北市。目前，我们在全球已建立多家工厂及分支机构，遍布在拉丁美洲、亚洲、欧洲和北美地区。公司规模不断壮大，年销售额也迅速增长。
岳丰在中国的北京、上海、广州、武汉、西安等各中心城市都建立有销售机构，为客户提供包括技术支持、技术培训、售后服务等一系列本地化全程服务。
岳丰公司致力于满足并超越客户的需求。在技术上我们保持强大的研发能力，不断创新，使岳丰布线产品的可靠性、持久性和创新能力深受用户信赖。
岳丰公司提供整个布线系统中端到端的全部解决方案，产品分为铜和光纤两种介质，包括七类、六类和超五类屏蔽与非屏蔽线缆、光缆和接插件。岳丰布线系统的所有产品均符合国际环保规范及欧洲RoHS，完全不含任何有毒物质。
岳丰六类屏蔽布线产品为客户提供了高达250 MHz的传输带宽，是普通超五类系统的两倍半。远远超过了ISO/IEC 11801-B Class E和TIA/EIA-568-B中的信道性能，满足1000Base-T、10G Base-T等高速数据传输的要求。为今后网络的发展提供了足够的扩展空间，是追求高性能用户的首选。
岳丰六类屏蔽信息模块作为 YFC六类屏蔽布线系统中关键的一环，采用传统 110 型接口设计，兼有 T568A 和 T568B 色标方便打线。高密度体积小巧，可以配合模块式配线架使用。整个模块敷以 0.01 英寸厚的镀锡铜壳，能有效屏蔽 EMI 和 RFI 。特别适用于金融、政府、部队等对网络安全性能有特殊要求的场所。
岳丰六类屏蔽双绞线采用经过一定比例预先扭绞的十字型塑料骨架，在保持电缆结构稳定性的同时降低了线对之间的串扰；同时在双绞线外加入金属屏蔽层，从而在有干扰的环境下保证布线系统的传输性能。屏蔽层的引入可以减少电磁辐射，即减少电缆本身向外辐射能量，同时提高电缆抗外来电磁干扰的能力。利用屏蔽层的反射、吸收及趋肤效应的机理来抵消电磁干扰及电磁辐射，频率越高，屏蔽层的效果越明显。岳丰六类屏蔽双绞线电缆直径增加到了23AWG ，降低了信号衰减；六类双绞线单位长度的扭绞密度比超五类更为紧密，使近端串扰和抗干扰性能得到改善。性能远超过TIA/EIA568-B.2-1六类标准中250MHz的带宽要求。
岳丰模块式屏蔽配线架为19英寸标准机柜式设计，可以和各种标准屏蔽模块配合使用，如六类RJ45屏蔽模块、超五类RJ45屏蔽模块等。模块式屏蔽配线架可以按照用户不同的需求，配置不同数量、不同类型的模块，为用户节省了投资，同时又具备了一定的扩展性。其方便地安装、灵活地配置和管理，满足了各种应用。电缆的接地对于正确安装100Ω屏蔽布线系统是十分重要的。模块式屏蔽配线架，配合附带的专用接地支架来完成这个重要工作。接地支架为全钢结构，导电性能极佳，可以安装在24口模块式屏蔽配线架上。电缆屏蔽层与屏蔽模块相连接，通过接地支架附带的接地导线与其他需要接地的配线架相连接或与大楼的接地系统相连，这样EMI和RFI就可以通过电缆屏蔽层进入模块再进入配线架和接地支架，最后进入接地系统。对于空置的端口，可选用Keystone盲板模块（055-0-BK-01）填充。同时在施工过程中，连接到前端配线架上的各种线缆可以通过扎线带固定在接地支架的固线孔上，从而缓解因线缆自重而引起的张力，保证线缆的弯曲半径，有效提升整个系统的衰减和回波损耗性能。
岳丰六类RJ45屏蔽跳线采用多股双层屏蔽线缆 (SSTP) 设计，双层屏蔽能有效屏蔽外界 RFI 和 EMI, 确保整个信道满足并超越 EIA/TIA-568-B 的六类信道要求。通过热冲胶一次成型的护套即坚固耐用又能防止与邻近的线缆纠缠打结。可以进行无限次插拔，确保跳接迅速、可靠。还可以根据用户及环境需要，提供各种长度和颜色的产品。
岳丰公司积极参与各国际相关组织（如BICSI国际建筑业咨询委员会），始终走在技术的最前沿。岳丰专业布线产品采用高品质的材料，按岳丰公司严格的质量标准和ISO 9001 质量体系制造并经权威性的第三方独立实验室，从而使我们设计制造的产品符合并超过最新的国际标准（如UL、ETL），同时岳丰公司的超五类及六类专业布线系统也通过了国家测试中心及信息产业部信息输线质量监督检验中心依据TIA/EIA-568-B国际标准的测试。该测试包括了连接图、电阻、长度、传输延迟、延迟偏离、衰减、近端串扰、功率相加近端串扰、等效远端串扰、功率相加等效远端串扰等参数的测试。
岳丰专业布线产品具有良好的性价比，同时又拥有多项设计专利，体现出与众不同的人性化设计理念。此外岳丰公司提供严格、专业的岳丰认证工程师培训计划和25年系统应用保证等诸多管理体系，并通过认证工程师和认证系统集成公司向用户提供优质的全程式服务。相信我们的产品能以一流的质量和技术服务、合理的价格满足客户在使用专业布线系统时的全部需要。
为了切实保证本大楼的综合布线系统能够按规划实现，在本[投标书]中所使用的技术均经过严格的论证，确保这些技术切实可行。
本[投标书]是特别为[项目名称全]的综合布线系统项目而编成的。
二 大楼布线需求及方案概述
[项目名简]的综合布线系统应能满足所支持的电话、数据、图文、图像等多媒体的分级要求。保证通信系统和计算机系统能够安全、可靠、灵活地运行，满足用户灵活多变的使用要求。
本综合布线系统将针对电话系统和计算机系统对布线的要求进行设计。
2.1 大楼的基本环境
2.1.1 楼层功能划分
[项目名简]主楼共有二十七层，其中地上二十五层，地下二层，附楼六层，。各楼层主要使用功能如下：
楼层

楼层
地下二层：控制室

地下一层：配电室
2个仓库

停车场入口处
一层：消控室

二层：办公室
门卫收发室

空调机房
空调机房

办公室（楼梯处）
办公室（楼梯处）

（二、三、四层相同）
五层：办公室

六层：办公室（1）
空调机房

办公室（2）
办公室（楼梯处）

办公室（3）

办公室（4）
七层：办公室（1）

二十一层：办公室（1）
办公室（2）

办公室（2）
办公室（3）

办公室（3）
（7-20层相同）

（21-23层相同）
24层：地面插座

（24、25层相同）

附楼：

一层：办公室5个

二层：办公室5个
值班室

值班室
收发室

接待室
三层：办公室11个

四层：办公室 20个
接待室

（四、五层相同）
六层

2.1.2 接地电阻
[项目名称简]计算机系统的接地电阻：≤1Ω（采用联合接地方式）
≤4Ω（采用单独接地方式）
2.2 综合布线的基本要求
[项目名称简]的综合布线系统要求能支持话音及多种计算机数据系统。其中语音要求支持电话交换机系统，水平数据传输要求能够传输各种计算机网络信息。
2.2.1 性能要求
本大楼的综合布线系统要求满足以下性能：
Ø 支持10BASE-T （10M以太网）和100BASE-T、100BASE-F（光纤100M高速以太网）；
Ø 支持1000 BASE- F（光纤千兆以太网）和1000 BASE-T (千兆以太网)
Ø 支持IEEE 802.5（令牌环网）；
Ø 支持FDDI和CDDI；
Ø 支持155M及622M ATM网；
Ø 支持电话系统。
2.2.2 符合标准
本布线系统需符合以下标准：
1． 建筑及建筑群综合布线系统工程设计规范（GB/T 50311-2000）
2． 建筑与建筑群综合布线系统工程施工及验收规范（GB/T 50312-2000）
3． ISO/IEC 11801修订版（国际布线标准，2002年）
4． TIA/EIA-568-B (商业建筑布线标准 2002年)
2.2.3 工作区子系统
工作区子系统中的信息插座：
Ø RJ45信息插座：全部采用六类屏蔽RJ-45模块；
Ø 双绞线的插座和插头必须能防尘和避免意外损坏；
Ø 在各种用户使用的终端插座上应采用不同的颜色和图标来标示不同用途的信息插座，以方便用户使用。
2.2.4 水平布线子系统
水平双绞线全部使用六类屏蔽双绞线。水平布线系统使用的双绞线要求使用阻燃材料。
[水平布线的特别要求]
2.2.5 设备间子系统
Ø 数据主配线间在[数据主配线间位置]；
Ø 语音主配线间在[语音主配线间位置]；
Ø 配线间内所有数据和语音配线架必须整合入19”标准机柜；
Ø 数据通信设备及各类跳线必须一起整合入19”标准机柜；
Ø 电话主配线架中与综合布线系统有关的配线架，希望选用110型100对语音配线架。具体数量将与电话交换机厂商协商确定；
Ø 光纤配线架要求采用19英寸机柜式，便于统一管理；
2.2.6 通信间子系统
Ø 通信间位于[通信间位置]；
Ø 通信间内所有数据和语音配线架必须整合入19”标准机柜；
Ø 数据通信设备及各类跳线一起整合入19”标准机柜；
Ø 光纤配线架要求采用19英寸机柜式，便于统一管理；
2.2.7 管理子系统
管理子系统有以下要求：
Ø 所有的语音及数据配线架上的变更，要求通过插拔跳线完成；
Ø 配线架应具有模块化、配置灵活、安装牢固和易于辨认管理的特点；
Ø 配线机柜应留出适当的空间，供未来扩充之用；
2.2.8 干线子系统
本系统对垂直主干线有以下要求：
Ø 语音主干使用3类大对数非屏蔽电缆；
Ø 数据主干使用多模光缆，另外增放一定数量的6类电缆做备份；
Ø 大对数非屏蔽电缆和多模光缆要求使用阻燃材料。
2.2.9 桥架及管线
弱电桥架及管线不属于设计范围。
2.2.10 应用保证
整个布线系统应具有厂家的二十五年系统应用保证。
2.2.11 工程施工内容及要求
工程施工包括线路敷设、配线机柜安装、配线架和跳线架安装、线缆端接、信息模块端接及相关的全套工作。包括：
Ø 水平双绞线、水平光缆、垂直大对数线缆和垂直光缆的敷设；
Ø 信息插座面板和配线架安装和端接；
Ø 安装中，线缆长度、跳线和端接开绞的长度以及连接数的限制必须遵守TIA/EIA-568-B的规定；
Ø 光纤和双绞线的安装应避免强力拉伸和过小的扭曲半径，这一点必须严格遵守TIA/EIA-568-B的规定；
Ø 所有部件安装应牢固、可靠，并能根据环境防潮、防湿、防鼠害，避免意外损坏。
Ø 综合布线系统的接地必须遵守ISO/IEC 11801的规定。针对大楼基本情况，采用计算机保护接地与配线柜接地在一起的联合接地方案。

2.2.12 验收和测试
施工方案中应提供工程竣工验收程序和提交的文档清单。
2.3 设计方案概要
本方案以[项目名称简]的招标文件和图纸为依据，根据[乙方简]自身的优势，拟制了这份设计方案，并介绍了专为本大楼设计的布线系统方案。
本综合布线系统的技术要求主要参照TIA/EIA-568-B标准和GB/T 50311-2000和GB/T 50312-2000。
在附录A中提供了岳丰专业布线系统的原理和介绍。在附录B中提供了本[投标书]所使用的布线材料说明。
本布线系统是树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。
2.3.1 信息插座
根据技术要求，在[项目名称简]内共有707 [插座统计]只双孔信息插座。
所有插座全部采用岳丰国标86型面板。
为了便于使用者理解插座的性质，在插座上均安装了标志条，该标志条可由管理人员根据使用需求的改变随时更换。
2.3.2 水平布线系统
水平布线系统主要采用岳丰六类4对屏蔽双绞线，从各层配线机房经过桥架进入各个房间后，转入暗管进入墙面上的插座面板。
[水平布线的特别要求]
2.3.3 设备间子系统
在设备间内，数据部分选用岳丰模块式快速跳接配线架（铜缆）和机柜式光纤配线架。岳丰专业布线系统的配线架全部与网络设备一起安装在19英寸标准机柜内，其中电话配线架也安装在机柜内。
2.3.4 通信间子系统
在各通信间内岳丰专业布线系统的配线架（包括铜缆和光纤）也与网络设备一起安装在机柜内，其中电话配线架也安装在机柜内。
2.3.5 管理子系统
管理子系统包括设备间和通信间的管理。
所有配线架之间的连接跳线全部使用原厂生产的跳线。数据部分选用岳丰RJ45-RJ45型六类屏蔽跳线，语音部分选用岳丰110-RJ45型跳线。所有跳线全部列入选件，以便由用户根据实际使用的数量选定购买数量。
设备间和通信间的配线架上的标签纸采用统一的色标和编号方式来区别各种用途的配线区。
2.3.6 干线子系统
垂直干线子系统主要采用YFC光缆（数据用）和YFC 3类大对数电缆（语音用）。另外增放6类屏蔽电缆作为数据主干线的备份。
2.3.7 实施
[乙方简]预计可以在[进货周期]将材料进入现场，在此以后将在[施工周期]完成综合布线系统的施工、端接和测试。亦即应在[施工开始日期]开始布线施工。
由于[乙方简]已经具有了大型布线项目施工的全面经验，而且建立了很好的施工工艺，因此[乙方简]有把握保质保量的完成[项目名称简]的综合布线系统。
三 参考标准
本方案书所使用的主要参考资料如下：
1. 《[项目名称全]弱电工程设计施工方案招标书》
2. 《[单位全][项目名称简] 弱电工程招标技术要求 综合布线系统部分》
3. [单位全][项目名称简]图纸
4. 建筑及建筑群综合布线系统工程设计规范（GB/T 50311-2000）
5. 建筑与建筑群综合布线系统工程施工及验收规范（GB/T 50312-2000）
6. ISO/IEC IS 11801修订版（国际布线标准，2002年）
7. TIA/EIA-568-B（商业建筑布线标准，2002年）
8. TIA/EIA-569 (商业建筑通讯路线和结构空间布线标准)
9. TIA/EIA-606 (商业建筑基础结构通讯设施管理标准)
10. 岳丰专业布线系统设计与安装指南
11. 岳丰专业布线系统产品手册

四 综合布线系统方案说明
4.1 概述
布线系统是大楼弱电系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个大楼的电话网络、计算机网络。可以说，布线系统是大楼信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。

[项目名称简]内配备有先进的计算机网络系统和通讯系统。为了有效地利用这些设备，并让它们发挥最大的效果，[项目名称简]将采用综合布线系统实现电话和计算机系统资源的综合利用。同时，本[投标书]在满足需求的前提下，重点考虑了今后的系统扩充、可靠性、易维护、易管理等问题，希望本[投标书]能给[甲方简]带来最大的实惠。
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
在这一部分中，将介绍[项目名称简]布线系统的设计思路和配置想法。
4.2 设计目标
本[投标书]将针对[项目名称简]计算机网络与电话综合布线系统的实际情况设计，采用能够满足该大楼需求和造型的专业布线系统，同时充分考虑到今后可能的使用要求，并参考了[乙方简]过去的经验。希望该布线建议能够为[项目名称简]的信息系统建设尽力。
为了满足[项目名称简]的需求，本综合布线系统要具有以下特性：
Ø 实用性：实施后的布线系统，将能够在现在和将来适应技术的发展，且实现数据通信和语音通信；
Ø 灵活性；布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机；
Ø 模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用；
Ø 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去；
Ø 标准性：满足最新、最高的国际标准（如2002年通过的国际标准：ISO/IEC 11801修订版、2002年通过的商业建筑布线标准：TIA/EIA-568-B等）；
Ø 经济性：在满足应用要求的基础上，尽可能降低造价。
4.3 结构化布线设想
[项目名称简]的电脑、电话布线将采用岳丰专业布线系统。具体地说，就是将计算机网络线、电话线统一采用一套完整的布线系统，统一布局，按一定的密度铺设，以满足今后可能出现的增加和更改。
4.3.1 设计任务
根据大楼的实际情况及所提出的布线需求，此次布线的任务是完成电脑和电话系统的综合布线。该布线系统在性能上应实现以下任务：
Ø 满足[项目名称简]电话通信系统、办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图象的传输，并可于外部网络连接；
Ø 为开放式结构，能支持话音及多种计算机数据系统，适应异步传输模式（ATM），在应用上能支持会议电视、多媒体等系统的需要；
Ø 采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络；
Ø 能满足灵活应用的要求。即任一信息点能够连接不同类型的设备；
Ø 除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便管理和使用；
Ø 系统可扩充，以便将来有更大的发展时，很容易地将设备扩展进去；
Ø 计算机网络使用的线缆均应使用能够满足155M bps的线缆，以确保今后计算机网络的高速信息传输，包括多媒体信息的传输要求；
Ø 为计算机网络与高速电信网络之间留有接口，以方便今后的高速远程计算机通信。
4.3.2 布线系统的结构
根据大楼的实际情况及所提出的布线需求，此次布线的任务是完成电脑和电话系统的综合布线。该布线系统在性能上应实现以下任务：
Ø 选择高档的、符合国际标准的综合布线系统（如岳丰公司的专业布线系统），以高的性能指标、好的工艺性能确保布线系统能够满足智能化工程的要求；
Ø 以具有高可靠性的机柜型配线系统为核心，努力提高系统可靠性和安全性；
Ø 使用光纤作为垂直干缆，使各楼层的水平布线系统形成“电磁孤岛”，防止电磁干扰；
Ø 使用屏蔽双绞线（FTP）作为水平布线的主要传输介质，利用其平衡传输特性减弱外界干扰对信息系统的影响；
Ø 具有开放式的结构，拥有一系列高品质的组件与周边设备，能与众多厂家的产品兼容，具有模块化、可扩展、面向用户的特点，遵从工业标准和商业建筑布线标准；
Ø 计算机网络使用的双绞线线缆均使用能够满足1000 Mbps的线缆，以确保今后计算机网络的高速信息传输；
Ø 能完全满足现在以及今后在语音、数据及影像通信方面的需求，能将语音、数据与影像等方面的通信融于一体，可应用于各种局域网络（LAN）及 FDDI、FAST ETHERNET以至1000 BASE T；
Ø 不仅满足当前信息传输的需求，而且能适应将来的网络结构的更改或设备的扩充；
Ø 为计算机网络与高速电信网络之间留有接口，以方便今后的高速远程计算机通信；
Ø 能够通过轻易地更改网络的结构和线路的连接方式，来满足科学技术的发展和应用环境的变化；
Ø 其配线架及各种插座都可以反复插接数百次，可以满足网络结构更改、线路重新连接和应用环境不断的变化。
4.4 布线系统的性能
4.4.1 布线系统需符合的标准
[项目名称简]综合布线系统应符合以下标准：
Ø 国内标准：建筑及建筑群综合布线系统工程设计规范：GB/T 50311-2000（1997）；
Ø 国际标准：ISO/IEC 11801修订版（2002）；
Ø 工业标准：TIA/EIA-568-B（2002）。
4.4.2 布线材料的技术要求
根据技术要求，布线材料需达到以下技术要求：
Ø 水平配线电缆为六类100W屏蔽双绞电缆，垂直干线电缆为三类100W非屏蔽双绞电缆。满足或高于ISO 11801的技术性能要求，其主要技术指标如下：
F 六类电缆
21. 最大衰减（dB/100m）：
10.0 MHz
6.0
16.0 MHz
7.6
100 MHz
19.8
250 MHz
32.8
2) 最小近端串音衰减（dB/100m）：
10.0 MHz
57.3
16.0 MHz
54.2
100 MHz
42.3
250 MHz
36.3
3) 特性阻抗（欧姆）：
1～250 MHz
100±15
F 三类电缆
1) 最大衰减（dB/100m）：

2) 最小近端串音衰减（dB/100m）：

3) 特性阻抗（欧姆）：

Ø 垂直光纤为62.5/125mm多模光纤，必须符合ISO 11801 技术性能要求，其主要技术指标如下：
a) 最大传输衰减
850nm
3.5 dB/km
1300nm
1.0 dB/km
b) 信号最小传输带宽
850nm
200 MHz. km
1300nm
500 MHz. km
Ø 垂直干线光缆(室内)采用中心束管式结构，必须有非金属保护层和PVC阻燃护套。
Ø 信息插座、配线模块、转换接头和交叉连接配线架等连接硬件必须满足或高于ISO 11801第9章中对连接光纤和三类、六类电缆时所提出的要求，其主要技术指标如下：
a) 六类配线架的最大衰减
10 MHz
0.06 dB
16 MHz
0.08 dB
100 MHz
0.204 dB
250 MHz
0.38 dB
b) 六类配线架的最小近端串音衰减
10 MHz
74 dB
16 MHz
69.9 dB
100 MHz
54 dB
250 MHz
46 dB

Ø 信息插座为六类RJ45型双孔或单孔插座。在双孔插座上应有文字或图案来区分话音插口和数据插口。所有插座面板尺寸均为88×88（可以使用国标86型底盒）。另有部分插座为双孔铜制地面型插座。
Ø 所有配线架必须是19”标准宽度，可以方便地安装在19”标准机柜中。该机柜应具有玻璃门（带锁），后门和侧门可拆卸，带交流电源插座和风扇。
4.4.3 布线链接的主要性能指标
根据大楼的布线要求并参考ISO IEC 11801标准的要求，确定其主要性能指标如下：
Ø 水平双绞线系统
水平双绞线系统的综合性能应满足或高于ISO 11801的Class E的应用。所组成的布线系统的各种链路应是ISO 11801的Class E的链路。
F 水平线缆全部使用六类屏蔽双绞线；
F 所有端口可根据需要随时调整成电话用或计算机用；
F 不会因使用人员误插引起设备损坏；
F 具有很好的可扩充性；
F 可靠性高，其线缆及配线架全部可以获得妥善的保护；
F 造型美观。
Ø 光纤系统
光纤链路应符合ISO 11801 7.3节的技术性能要求。
Ø 平衡电缆链路应符合或高于ISO 11801的技术性能要求，其主要技术指标如下：
a) 水平电缆布线最小回波损耗：
16～20 MHz
19 dB
20～100 MHz
16.4 dB
100～250 MHz
10 dB
b) 水平电缆布线最大衰减
10 MHz
5.6 dB
16 MHz
7.0 dB
31.25 MHz
10 dB
62.5 MHz
14.4 dB
100 MHz
18.6 dB
250 MHz
31.3 dB
c) 水平电缆布线最小近端串音衰减
10 MHz
57.8 dB
16 MHz
54.6 dB
31.25 MHz
50 dB
62.5 MHz
45.1 dB
100 MHz
41.8 dB
250 MHz
35.3 dB
Ø 光纤系统技术指标
F 测试波长：1300nm或850nm；
F 垂直主干子系统光纤链路连接：
信号衰减 < 2.6 dB （500m，波长1300nm）
信号衰减 < 3.9 dB （500m，波长850nm）
F 水平光纤子系统链路连接：
信号衰减 < 2.6 dB （100m，波长1300nm）
信号衰减 < 3.9 dB （100m，波长850nm）
4.4.4 接地与屏蔽
项目中使用的屏蔽布线系统的优点主要体现在它具有的很强的抵抗外界电磁干扰、射频干扰的能力；同时也能够防止内部传输信号向外界的能量辐射，具有很好的系统安全性。但是屏蔽系统的安装和接地要求却要高于一般的非屏蔽布线系统。静电屏蔽的原理是在屏蔽罩接地后干扰电流经屏蔽外层流入大地，因此如果安装和接地不当，不但不能减少干扰，反而会引入更多的干扰。
一个完整的屏蔽系统要求处处屏蔽，是一个连续的、完整的屏蔽路径，才能达到用户预期的效果。所有屏蔽的接地必须按规范的工艺执行，以保证屏蔽接地可靠的实施。
如布线系统的接地是采用联合接地方式，其接地电阻必须小于1欧姆，如采用单独接地方式，其接地电阻必须小于4欧姆。
4.5 大楼概况及对布线的要求
4.5.1 大楼情况
根据《技术要求》，此次[项目名称简]的综合布线范围[楼层功能划分]。
[弱电竖井位置]。
[数据主配线间位置]。
[语音主配线间位置]。
[楼层通信间位置]。
4.5.2 布线要求
[项目名简]大楼的信息点分布详见《信息点数量统计表》：
楼层
信息点
楼层
信息点
地下二层：控制室
2个仓库
2
4
地下一层：配电室
停车场入口处
2
2
一层：消控室
门卫收发室
空调机房
办公室（楼梯处）
地面插座
（3*2）6
2
（4*2）8
2（52*2）104
二层：办公室
空调机房
办公室（楼梯处）
地面插座
（二、三、四层相同）
（5*2）10
（4*2）8
（2*2）4
（72*2）144
五层：办公室
空调机房
办公室（楼梯处）
地面插座

（5*2）10
（4*2）8
（2*2）4
（85*2）170
六层：办公室（1）
办公室（2）
办公室（3）
办公室（4）
靠墙
地面插座
（5*2）10
（4*2）8
（4*2）8
（4*2）8
2
（39*2）78
七层：办公室（1）
办公室（2）
办公室（3）
靠墙
地面插座
（7-20层相同）
（5*2）10
（4*2）8
（5*2）10
2
（25*2）50
21层：办公室（1）
办公室（2）
办公室（3）
靠墙
地面插座
（21-23层相同）
（4*2）8
（4*2）8
（5*2）10
2
（23*2）46

24层：地面插座
（24、25层相同）
（14*2）28
合计：
2334个信息点
附楼：
楼层
信息点
楼层
信息点
一层：办公室5个
值班室
收发室
52
2
2
二层：办公室5个
值班室
接待室
52
2
4
三层：办公室11个
接待室
144
2
四层：办公室 20个
（四、五层相同）
240
六层
24
合计
764个信息点
总计：3098个信息点
表4.1 [项目名简]信息点统计表

所有语音点和数据点都采用六类FTP材料，提供符合ISO 11801标准的E类连接技术要求，可靠地支持250 MHz传输带宽，支持1000 Mbps的网络应用。
大楼垂直主干采用光纤连接作为数据传输的主干，达到ISO 11801光纤连接（Optic Link）的技术要求，电话用的语音主干连接采用3类大对数UTP电缆。

4.6 布线系统说明
根据岳丰专业布线系统设计原则，本大楼的布线系统将由工作区子系统、水平布线子系统、设备间子系统、通信间子系统、管理子系统、干线子系统和大楼引进子系统构成。在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性。
Ø 数据主配线间负责管理楼内的计算机数据主干布线：含数据主配线架、网络设备；
Ø 电话交换机房：含PABX、语言主配线架；
Ø 计算机主机房：主服务器、远程网络设备、打印机等
Ø [设备间说明]。
所有水平布线采用六类屏蔽材料（UTP），在本方案中提供使用FTP和光纤产品。
屏蔽布线系统已经是目前在国内得到广泛使用的布线系统，它的优点是抗干扰能力比UTP系统高10倍（20 dB，根据CECS 72:97叙述），同时也使自身的电磁辐射不能干扰其他线缆（和系统），使整个系统的性能指标（如串扰、损耗等）得到进一步的提高。因此它能够有效地抑制现在越来越严重、也越来越为一般百姓所注意到的电磁污染。在本大楼内使用屏蔽布线系统，将有助于提高信息系统的抗干扰能力，使[单位全]的计算机业务活动具有更大的保障。
岳丰专业布线的屏蔽系统将接地线架上的接地通过模块式配线架上的屏蔽模块与水平双绞线上的屏蔽层连通，进入信息插座，并通过屏蔽跳线与计算机网卡连接成一体，实现了整个通道的全部屏蔽。使干扰信号不能从任何一个缺口进入，提高了整体的性能。
布线系统原理图如图4.2所示。

主楼
TO
Cat.6 FTP, 4Px28

FTP： 屏蔽双绞线
TO： 信息插座

FPP
光纤12芯
TO
Cat.6 FTP, 4Px28
FD
24F

FPP：光纤配线架
FD： 楼层配线架
TO
FPP
光纤12芯
HUB
Cat.6 FTP, 4Px74
FD
23F

室外光缆
室内光缆
BD： 主配线架
TO
FPP
光纤12芯
HUB
FD
22F

3类25对电缆
TO
FPP
光纤12芯
HUB
Cat.6 FTP, 4Px74
FD
21F

FPP
光纤12芯
FD
TO
HUB
Cat.6 FTP, 4Px74
20F

FPP
光纤12芯
HUB
TO
Cat.6 FTP, 4Px80
FD
9-19F

FPP
光纤12芯
HUB
Cat.6 FTP, 4Px80
8F

TO
HUB
Cat.6 FTP, 4Px80
SERVER
7F
FD

TO
FPP
光纤12芯
HUB
MAIN Hub
Cat.6 FTP, 4Px80
附楼

FD

FPP
光纤12芯
TO
HUB
TO
TO
TO

HUB
FPP
光纤12芯
DATA BD
Cat.6 FTP, 4Px114
6F
2c Fiber
FD
6F

TO
FPP
光纤12芯
HUB
Cat.6 FTP, 4Px192
5F
TEL BD
PBX
5F PBX机房
FD
25P Cat.3 UTP
5F

FPP
光纤12芯
TO
HUB
FPP
光纤12芯
HUB
TO
Cat.6 FTP, 4Px166
4F
FD
4F

FPP
光纤12芯
TO
HUB
TO
FPP
光纤12芯
HUB
Cat.6 FTP, 4Px166
3F
FD
3F

FD
TO
FPP
光纤12芯
HUB
Cat.6 FTP, 4Px166
2F

FPP
光纤12芯
TO
HUB
TO
FD
FPP
光纤12芯
HUB
