蜂产品加工实施方案.docx

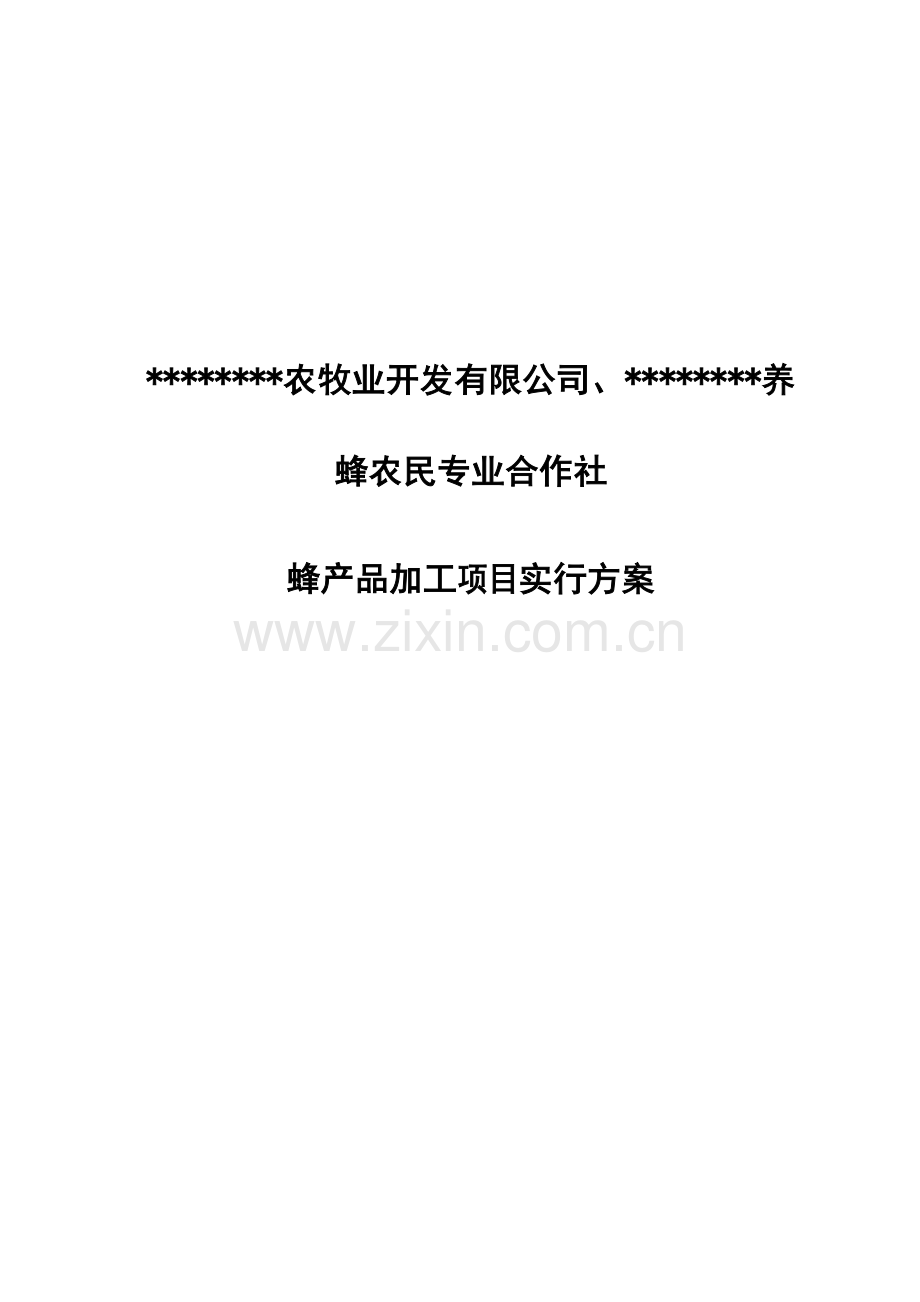

********农牧业开发有限公司、********养蜂农民专业合作社
蜂产品加工项目实行方案

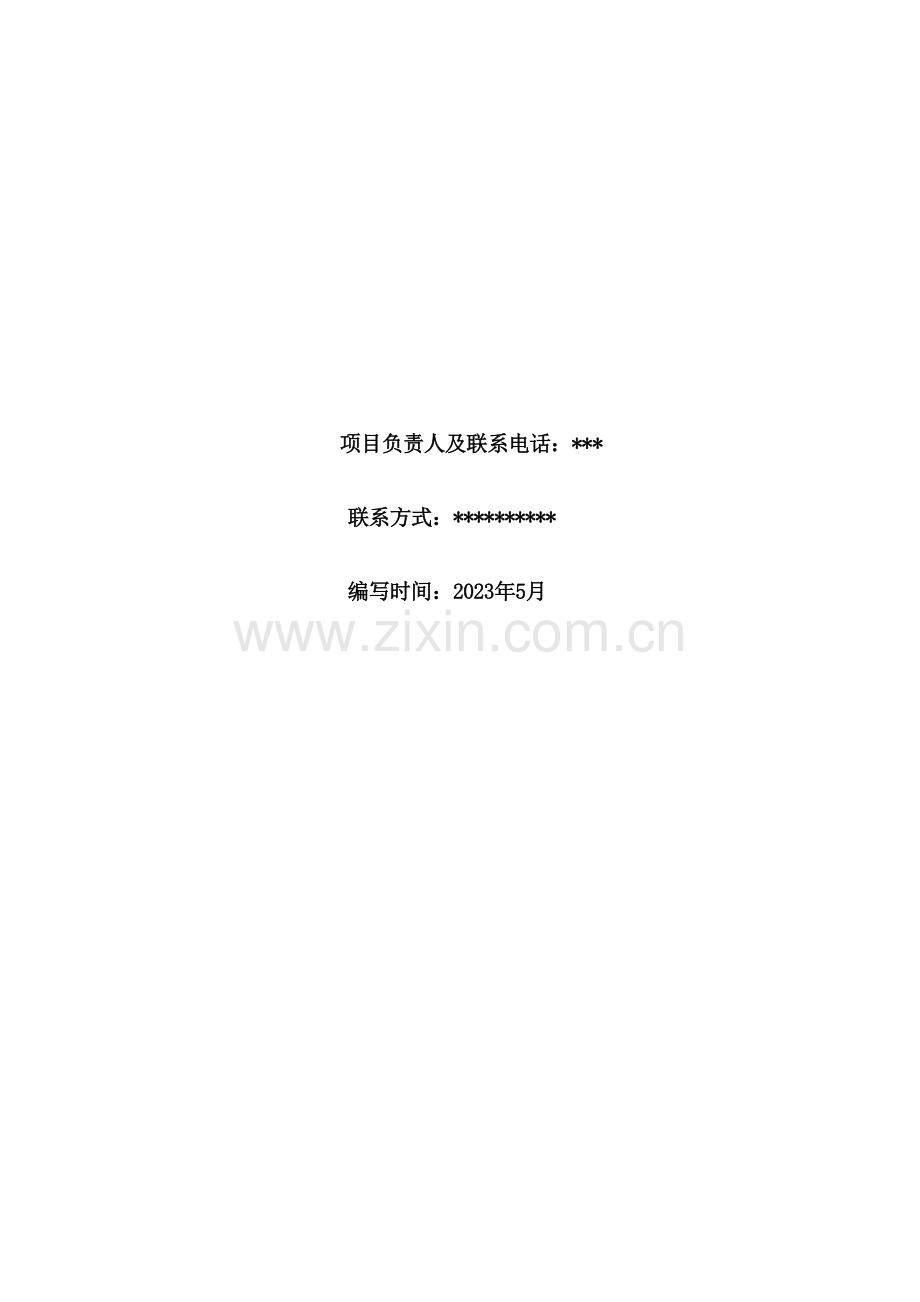

项目负责人及联系电话：***
联系方式：**********
编写时间：2023年5月

目 录

第一章 总论 1
1.1项目建设背景 1
1.2建设规模及产品（或经营）方案 2
1.3项目建设目的和任务 2
1.4项目设计依据和设计范围 4
第二章 工艺设计 7
2.1工艺技术方案 7
2.2 设备方案 10
第三章  建筑、结构设计 12
3.1 设计依据及设计规定 12
3.2 设计范围 12
3.3 设计内容及重要建筑（构筑物）清单 13
3.4 总图布置及重要技术指标 18
第四章  给排水、采暖及通风设计 20
4.1 给排水、采暖及通风设计方案 20
4.2 给排水、采暖及通风建设内容 22
第五章  电气设计 23
5.1 电气设计方案 23
5.2 电气设施设备建设内容 24
第六章  环境保护与安全生产设计 25
6.1环境影响 25
6.2环境保护与安全生产措施 25
第七章  工程概算和资金筹措方案 28
7.1 投资概算 28
7.2 资金来源 32
7.3 资金运用 32
第八章  项目组织管理与实行进度 33
8.1 项目实行组织管理 33
8.2 项目建成后的运营管理 37
8.3 项目实行进度 40
第九章  效益分析 41
9.1 经济效益 41
9.2 社会效益 43
9.3 生态效益 46

第一章 总论

1.1项目建设背景
近年来，随着人们生活水平的不断提高，现代社会人们生活节奏的不断加快，身体健康状况却在不断的下降，人据权威机构调查显示，中国“亚健康”人群比例高达70%，蜂产品必将成为健康人群的首选产品，由于它天然、神奇、无任何副作用。蜜蜂除酿造蜂蜜外，其副产品有花粉、蜂胶、蜂王浆、蜂蜡、蜂毒、蜂巢和幼虫等，均有很高的药用价值，并且蜂蜜、花粉、蜂王浆、蜂胶等又是重要的滋补、营养保健品和医药、食品、化妆品等重要原料。随着人民生活水平的提高和对蜂产品保健功能结识的不断加深，蜂产品无论从我国老百姓饮食习惯还是国情而言，一直是大多数人爱慕的一种重要的消费品。近年来城乡人民生活水平日益提高，从膳食结构和保健养生上，对蜂产品的需求日益迫切。蜂产品的消费量连续增长，为蜂产品的需求带来了巨大的潜力。
《伊犁地区国民经济和社会发展第十二个五年规划纲要》提出了农产品产业规划布局。粮食：支持现有粮食加工公司加快技术改造，向精深加工转变。加快品牌建设，开发中高端产品、小包装新品种。蜂产品：支持河谷蜜蜂养殖区研发蜂产品，提高蜂产品附加值；开展蜂花粉开发运用研究，以发展蜂蜜、蜂王浆、蜂花粉、蜂胶等深加工保健产品为主，大力发展有机蜂产品、保健蜂产品等。
公司本着以市场为导向的原则，大力推动农业综合开发，积极运用公司和下属合作社的带动性，将本地部分蜂农组织起来，共同发展养蜂业，并通过蜂产品加工提高蜂产品附加值，带动本地农户共同致富，并取得了一定的成效；同时，公司、合作社依托本地农业技术部门开展产学研合作，建立了技术合作关系，技术取得了长足的进步。目前，合作社现有蜂群6000余群，已发展社员14人。但由于公司、合作社靠卖原蜜经营，生产加工能力弱，产品附加值低，带动能力不强等问题，逐步制约了公司、合作社的发展步伐。本项目的建设可以扩大蜂产品加工能力，带动更多蜂农增收，实现产品增值，提高农业的经济效益，并改善农业生产条件，加快农业产业化结构调整，转移农村剩余劳动力，促进合作社自身发展。
1.2建设规模及产品（或经营）方案
1、建设内容规模
（1）新建生产加工车间一座300平方米，单层，层高4.5米，钢结构；
（2）新建原料库、成品库、办公室一座共计200平方米，单层，层高4.5米，钢结构。
（3）购置加工、检查设备5台、套；
（4）厂区供排水取暖设备2台、套。
2、产品（经营）方案
本项目为扩建项目，重要产品为蜂产品；项目建成后，年新增蜂产品加工能力500吨。
1.3项目建设目的和任务
1.3.1经济效益
1、年（增长）销售收入＝1836万元；
2、年（增长）利润总额＝162万元；
3、项目总投资收益率＝24.9%。
1.3.3社会效益
项目的实行，有助于进一步加强伊犁地区特色农产品产业融合，实现农产品优质生产、高效流通，有效推动农业产业化发展和农业经营方式的转变，提高伊犁地区农副产品标准化、规模化、专业化发展，提高农业产业化水平将起到积极的作用；加快农副产品产业实现规模效应，拉长产业链，提高产业化限度，实现特色农产品的良性发展，进一步壮大伊犁地区主导产业，促进伊犁地区农业产业结构的调整。项目建成后，农户与公司、合作社之间仍采用“公司+合作社+农户”的生产产业链和经营模式。农户以股份形式参与合作社经营，直接参与利益分派，结成了紧密利益共同体，共同发挥产业链的各个作业单元的最大效能，为伊犁地区少数名族地区农民脱贫致富、就业及相关产业发展具有积极的促进作用。
********蜂业通过与公司、农户建立紧密利益联结机制，实现种养殖、加工、销售一体化运营，减少成本，提高农产品商品率，有力促进农业增产、增效，农民增收，有力带动农户的积极性。本项目单位与农户建立了利益联结机制，重要采用为蜂农提供技术和良种服务，收购蜂农产品的方式，使农户的利益得到保证，并实现农户与市场的连接，从而使农户收入稳定增长。可直接带动农户84人，间接带动农户450余人。
项目建成后，可使项目区内农民的收入提高，预计年直接带动农民年收入增长2700元/人·年，间接带动每户农民年增长收入1200元/人·年，并带动的储藏、保鲜、交通运送业等相关产业的发展，以及旅游服务行业等第三产业的发展，还可提供至少10人的就业机会，提高收入水平，促进本地经济发展。
1.3.3生态效益
项目建设将拉动市场需求，扩大蜜蜂养殖规模，对于保护植物的多样性和改善生态环境有着不可替代的重要作用。世界上已知有16万种由昆虫授粉的显花植物，其中：依靠蜜蜂授粉的占85%。蜜蜂授粉可以帮助植物顺利繁育，增长种籽数量和活力，从而修复植被，改善生态环境。受经济发展和自然环境变化的影响，自然界中野生授粉昆虫数量大量减少，蜜蜂授粉对保护生态环境的重要作用更加凸显。
1.4项目设计依据和设计范围
1.4.1项目设计依据
1.4.1.1重要设计文献依据
（1）《国家农业综合开发部门项目管理办法》（国农办〔2023〕169号）
（2）《国家农业综合开发资金和项目管理办法》（财政部第60号令）；
（3）《财政部关于印发〈农业综合开发资金若干投入比例的规定〉的告知》（财发【2023】46号）；
（4）《财政部 关于印发<农业综合开发财政资金县级报账实行办法>的告知（财发[2023]22号）。
（5）《农业综合开发项目实行方案编写大纲》；
（6）用地红线图；
（7）设计委托书及有关的使用规定；
（8）岩土工程勘察报告。
1.4.1.2重要设计标准、规范、规定及规程
（1）《建筑结构可靠度设计统一标准》（GB50068-2023）；
（2）《建筑结构荷载规范》（GB50009-2023）；
（3）《混凝土结构设计规范》（GB50010-2023）；
（4）《砌体结构设计规范》（GB50003-2023）；
（5）《建筑抗震设计规范》（GB50011-2023）；
（6）《建筑地基基础设计规范》（GB50007-2023）；
（7）《建筑地基解决技术规范》（JGJ79-2023）；
（8）《岩土工程勘察规范（2023年版）》（GB50021-2023）；
（9）《建筑工程设计文献编制深度的规定（2023年版）》；
（10）《建筑给水排水设计规范（2023年版）》（GB50015-2023）；
（11）《室外排水设计规范（2023年版）》（GB 50014-2023）；
（12）《建筑设计防火规范》（GB 50016-2023）；
（13）《建筑灭火器配置设计规范》（GB50140-2023）；
（14）《民用建筑电气设计规范（附条文说明）【另册】》JGJ 16-2023；
（15）《供配电系统设计规范》GB50052-2023；
（16）《建筑物防雷设计规范》GB50057-2023；
（17）其他国家设计标准、规范、规定及规程。
1.4.2设计范围
项目涉及生产设施、生产性辅助设施、仪器设备等，各单项工程具体设计规模分别如下。
1、重要建筑物（主体工程）类型、面积：
加工厂房：30m×10m，一层，钢结构。
成品库：30m×10m，一层，钢结构。
2、重要设备名称、数量：
项目重要设备名称及数量见表1-1。
表1-1 项目设备清单表
序号
设备名称
规格
型号
数量
单位
备注
一
重要设备

5

1
全自动灌装生产线

1
套

2
输瓶、烘干、杀菌链道

1
条

3
洗瓶机、理瓶机

2
台

4
喷码机

1
台

二
附属设备

2

1
供排水设备

1
套

2
采暖设备

1
套

合计：

7

第二章 工艺设计

2.1工艺技术方案
2.1.1项目工艺技术方案
1、技术（工艺）路线及流程图
（1）蜂蜜工艺技术路线及流程
1）工艺技术路线
项目加工生产工艺技术流程如下：
原料桶清洗→晾干→入库
原料→结晶液化→投配料→初滤→过滤混合→加热灭菌
→精滤→真空浓缩→成品罐静置→输送蜂蜜灌装线
定装入库
2）工艺流程说明
原料：根据当天生产计划组织班组人员同时告知原料库管员到原料库领取所需物料，领料过程当中班组长应对领用的物料品种、合格状态、批次、比例进行检查，QA人员现场跟踪复核。领用物料必须每桶称量并记录后由班组操作工运至车间物料暂存区域。
解晶液化（水的高度）：将领取的桶装原料蜂蜜使用悬臂吊吊入化蜜池内进行预加热。未结晶的蜂蜜严禁调入池中加热，严格控制水温和加热时间不高于上限（10月次年5月水浴温度60℃---75℃，加热时间：2-3小时；5月-10月水浴温度50℃---60℃，加热时间：1-2小时），加热融蜜过程30min测量一次蜜温和水温及液化情况，以能从桶内将蜂蜜倒出为宜，整个加热过程要对每桶具体查看有无漏蜜情况避免蜂蜜损失，班组长按照时间节点复核，并填写生产记录。
投配料：待化蜜池中的蜂蜜可从原料桶内倒出时，悬臂吊操作人员使用悬臂吊将原料桶吊起运至投料罐前准备投料，悬臂吊吊钩与蜂蜜桶挂合时尽量使用旋转平台，不能使用旋转平台的应站立在安全板上进行挂合任务，不可直接站立在桶盖上进行工作，避免烫伤事故发生。原料运送过程当中悬臂吊应操作平稳，不可忽前忽后、忽高忽低，避免原料桶滑落导致原料损失。
确认投料罐底阀门是否关闭，投料人员用手打开原料蜂蜜桶内外盖，将其放入塑料筐内待清洗，投料前将原料桶中的死蜂、蜡渣进行清理，两名投料人员抬起原料投入罐中（原料桶抬起高度不可0.3 米缓缓倒入罐中，防止投料时蜂蜜外溅）。每批投料原则不超过20桶（1.5吨左右）以搅拌时蜂蜜不溅出为宜，投料过程配料罐温度须控制在60℃以内，防止温度过高颜色加深。所有投完后启动搅拌浆搅拌10—20分钟以加速蜂蜜快速融化（以能过100目滤网为宜）。投料后的蜂蜜原料桶进行蒸汽冲刷回收余蜜，蒸汽冲刷过程中人体应远离蒸汽喷射范围，避免烫伤事故发生，原料桶的清洗严格按照《蜂蜜原料桶清洗SOP》进行。
过滤混合（初滤、中滤）：本工序开工前规定生产人员仔细检查滤网完好情况，启动真空泵和1#蜂蜜运送螺杆泵。将配料罐融化好的蜂蜜分别通过初虑100目、中滤200目过滤到6T混合罐内，边过滤边搅拌，过滤过程当中要随时监控蜂蜜过网速度，较快说明网子破裂，较慢则也许堵塞，应立即停车解决后继续过滤，所有过滤完，混合搅拌时间20-30分钟，保证蜂蜜混合均匀，颜色一致，浓缩工取样检测混合蜜的波美度和色泽，告知QA人员复核，符合规定进入下工序，操作人员及时填写生产记录。
加热灭菌、精滤：启动输蜜螺杆泵和输蜜阀门，先使蜂蜜匀速流过板框换热器，再启动蒸汽阀门接通换热器，通过阀门调控蒸汽流量多少，控制蒸汽压力大小，使换热器流出的蜂蜜温度控制在77℃—82℃之间，再通过300目滤网过滤到浓缩缓冲罐内。根据混合蜂蜜浓度的高低，当缓冲罐内蜂蜜量达成罐容量的五分之二至五分之四之间时，启动蜂蜜浓缩系统。班组长复核灭菌温度，及时填写记录。
浓缩工序：浓缩工按《蜂蜜浓缩SOP》操作，真空度控制在0.08—0.09兆帕之间，操作人员随时对真空压力、蒸汽压力监控，依据原料蜜的浓度调节蜜的流量，确认成品罐阀门是否关闭后，将浓缩的蜂蜜泵入成品罐，每30分钟测一次蜂蜜浓度，使浓缩好的蜂蜜波美度保持在41.8Be（¡0.2Be）之间。班组长按照时间节点复核，及时填写生产相关记录。
成品罐静置：当浓缩蜜所有流入成品罐后，再搅拌20—30分钟，使浓缩蜂蜜混合均匀，保持一致。若蜜温度高于60℃，用自来水降至规定温度（1#罐降至54℃、2#罐降至54℃、3#罐降至57℃、4#罐降至58℃）后，降温过程要缓慢，避免冷水刺激。浓缩工取样检测浓度和色泽，测量成品罐温度，QA复核，静置至少6小时后方可进入灌装工序操作。
（2）蜂王浆工艺技术路线及流程
1）工艺技术路线
蜂王浆→过滤→罐装→包装→检查→冷冻→入库→上市销售
2）流程说明
a、罐装：将玻璃瓶清洗后在烘瓶机内进行干燥。待玻璃瓶冷却后对王浆进行罐装。并随机检查灌装后产品中的干管指标（是否有气泡、杂质等异物）。灭菌后的蜂王浆必须当天内罐装完毕，否则必须送入冷库冷冻保存。
b、包装：灌装后的王浆封口、旋盖、贴标、套塑、缩封、装箱。以上过程应随时检查包装和数量。
c、成品入库：入库员将外包检查合格的产品运入成品库。
（3）蜂花粉技术路线及流程
1）技术路线
采收→筛选→精拣→灭菌→定量分装→铝箔封口→盖瓶盖→贴标→打码→装箱→入库贮藏→上市销售
2）流程说明
蜂花粉是一种纯天然的营养食品，生产过程中从库房领取合格物料、经筛选、精拣、灭菌、分装、外包装等工序完毕。
2.1.2工艺技术可靠性和可得性
项目采用蜂蜜在真空状态下沸点减少的特性，在真空和相对低温的条件下将蜂蜜中的多余水分蒸发掉；同时运用随机的辅助装置，完毕对蜂蜜的除杂、杀菌和解晶核等解决过程，以达成提高原蜜品质、延长保存效果等目的。目前项目建设单位已建成的加工设备使用的就是该技术，技术来源可靠、可得。
2.2 设备方案
2.2.1设备选型
本项目根据产品生产工艺，本着节能降耗、清洁生产的原则进行设备选型，所选设备无国家明令淘汰类设备。
2.2.2 设备清单
合作社拟购置蜂产品加工设备5台（套），详见表2-2-1：
表2-1 设备清单一览表
序号
设备名称
规格
型号
数量
单位
备注
一
重要设备

5

1
全自动灌装生产线

1
套

2
输瓶、烘干、杀菌链道

1
条

3
洗瓶机、理瓶机

2
台

4
喷码机

1
台

二
附属设备

2

1
供排水设备

1
套

2
采暖设备

1
套

合计

7

2.2.3 设备来源
根据《新疆维吾尔自治区建筑工程招标投标管理办法》的相关规定：“设备、材料等货品的采购，单项协议估算价在50万元人民币以上，必须进行招标；本项目设备投资45.98万元（含安装），可不通过招标方式采购。拟从新疆本地或生产厂家直接购置。

第三章  建筑、结构设计

3.1 设计依据及设计规定
3.1.1设计依据
1、建设部《工程总体设计》标准；
2、《民用建筑设计通则》（GB50352-2023）；
3、《房屋建筑制图统一标准》(GB/T50001-2023)；
4、《建筑设计防火规范》（GB50016-2023）；
5、《建筑结构可靠度设计统一标准》（GB50068-2023）；
6、《建筑结构荷载规范》（GB50009-2023）；
7、《钢结构设计规范》（GB50017-2023）
8、《混凝土结构设计规范》（GB50010-2023）；
9、《砌体结构设计规范》（GB50003-2023）；
10、《建筑抗震设计规范》（GB50011-2023）；
11、《建筑地基基础设计规范》（GB50007-2023）；
12、《建筑地基解决技术规范》（JGJ79-2023）;
13、《岩土工程勘察规范（2023年版）》（GB50021-2023）；
14、国家颁布的有关设计规范、规程、细则等。
3.1.2设计规定
加工厂房设计使用年限为50年，装修必须符合国家规范的规定，装修材料要采用防火涂料解决，使其达成规范规定的耐火极限。
3.2 设计范围
本设计重要为加工厂房、成品库房建设，加工厂房建筑面积300平方米，原料库、成品库房及办公室建筑面积200平方米。设计范围涉及建筑设计和结构设计。
3.3 设计内容及重要建筑（构筑物）清单
3.3.1加工厂房设计内容
1、建筑设计
加工厂房平面尺寸为30m×10m，建筑面积300平方米，层高为4.5米，钢结构，其重要特性详见表3-1：
表3-1 建筑项目重要特性
项目名称
重要特性
建筑类别
III类
耐火等级
二级
抗震设防烈度
8度
重要结构选型
钢结构
建筑层数
一层
建筑总高度
6.0米
单层层高
4.5米
建筑基地面积
300平方米
建筑总面积
300平方米
建筑构造
及装修
墙体
200厚彩钢夹芯板
地面
瓷砖地面
屋面
现浇混凝土屋面
门窗
塑钢窗、防火门
顶棚
矿棉板吊顶
内墙面
内墙乳胶漆
外墙面
外墙涂料
2、结构设计
（1）设计依据
1）《建筑结构可靠度设计统一标准》（GB50068-2023）；
2）《房屋建筑制图统一标准》（GB/T 50001-2023）；
3）《建筑结构荷载规范》（GB50009-2023）；
4）《混凝土结构设计规范》（GB50010-2023）；
5）《砌体结构设计规范》（GB50003-2023）；
6）《建筑抗震设计规范》（GB50011-2023）；
7）《建筑地基基础设计规范》（GB50007-2023）；
8）《建筑地基解决技术规范》（JGJ79-2023）；
10）《地下工程防水技术规范》（GB50108-2023）。
（2）建筑结构的设计使用年限和安全等级
结构的安全等级
二级
地基基础设计等级
丙级
设计使用年限
50年
屋面防水等级
二级
抗震设防类别
标准设防类
人防地下室抗力等级
无人防
（3）自然条件
1）风雪荷载
基本风压
地面粗糙度
基本雪压
W0=0.6KN/m2
B类
S0=1.0KN/m2
2）抗震设防有关参数
抗震设防烈度
设计基本地震加速度值
设计地震分组
建筑场地类别
7度
0.15g
第一组
II类场地
3）场地标准冻深：1.3米
（4）结构选型
1）抗侧力结构体系
采用钢结构体系；抗震等级为二级。
2）屋面、地面
屋面外板采用镀锌彩板，铝箔的玻纤保温棉，厚度为150mm，密度为16kg/m3。
地面为混凝土地面，C25混凝土厚度200；
室外场地硬化C20混凝土厚度150；
3）地基基础
地基基础采用独立基础。
4）特殊技术解决
① 焊接材料选用手工焊，自动或半自动焊焊丝及焊剂
Q345用E50系列焊条，均采用H08MnA型焊丝配合高锰型焊剂。Q235用E43系列焊条
② 在安装钢柱前，应检查预埋螺栓间的距离尺寸及螺纹是否有损伤（施工时注意保护）
③ 所有地脚螺栓均采用两个螺母，地脚螺栓埋设必须精确，误差不得大于5mm；
④ 焊接时应严格按照设计规定予以施焊，焊接时应选择合理的焊接顺序，以减少钢结构中产生的焊接应力变形。
⑤ 焊接缝坡口的基本型式与尺寸应根据板厚和施工条件按现行《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》（GB985-88）和《埋弧焊焊缝坡口的基本型式与尺寸》（GB986-88）的规定选用，凡图中注明为坡口焊缝者均为等强度焊接，一律按二级质量等级控制，其余按三级质量控制，所有对焊缝规定全焊透，并用超声波探伤检查；
3.3.2成品库房设计内容
1、建筑设计
原料库、成品库房及办公室平面尺寸为20m×10m，建筑面积200平方米，层高为4.5米，钢结构，其重要特性详见表3-2：

表3-2 建筑项目重要特性
项目名称
重要特性
建筑类别
III类
耐火等级
二级
抗震设防烈度
8度
重要结构选型
钢结构
建筑层数
一层
建筑总高度
6.0米
檐口高度
4.5米
建筑基地面积
200平方米
建筑总面积
200平方米
建筑构造
及装修
墙体
200厚彩钢夹芯板
地面
瓷砖地面
屋面
现浇混凝土屋面
门窗
塑钢窗、防火门
顶棚
矿棉板吊顶
内墙面
内墙乳胶漆
外墙面
外墙涂料
2、结构设计
（1）设计依据
1）《建筑结构可靠度设计统一标准》（GB50068-2023）；
2）《房屋建筑制图统一标准》（GB/T 50001-2023）；
3）《建筑结构荷载规范》（GB50009-2023）；
4）《混凝土结构设计规范》（GB50010-2023）；
5）《砌体结构设计规范》（GB50003-2023）；
6）《建筑抗震设计规范》（GB50011-2023）；
7）《建筑地基基础设计规范》（GB50007-2023）；
8）《建筑地基解决技术规范》（JGJ79-2023）；
10）《地下工程防水技术规范》（GB50108-2023）。
（2）建筑结构的设计使用年限和安全等级
结构的安全等级
二级
地基基础设计等级
丙级
设计使用年限
50年
屋面防水等级
二级
抗震设防类别
标准设防类
人防地下室抗力等级
无人防
（3）自然条件
1）风雪荷载
基本风压
地面粗糙度
基本雪压
W0=0.6KN/m2
B类
S0=1.0KN/m2
2）抗震设防有关参数
抗震设防烈度
设计基本地震加速度值
设计地震分组
建筑场地类别
7度
0.15g
第一组
II类场地
3）场地标准冻深：1.3米
（4）结构选型
1）抗侧力结构体系
采用钢结构体系；抗震等级为二级。
2）屋面、地面
屋面外板采用镀锌彩板，铝箔的玻纤保温棉，厚度为150mm，密度为16kg/m3。
地面为混凝土地面，C25混凝土厚度200；
室外场地硬化C20混凝土厚度150；
3）地基基础
地基基础采用独立基础。
4）特殊技术解决
① 焊接材料选用手工焊，自动或半自动焊焊丝及焊剂
Q345用E50系列焊条，均采用H08MnA型焊丝配合高锰型焊剂。Q235用E43系列焊条
② 在安装钢柱前，应检查预埋螺栓间的距离尺寸及螺纹是否有损伤（施工时注意保护）
③ 所有地脚螺栓均采用两个螺母，地脚螺栓埋设必须精确，误差不得大于5mm；
④ 焊接时应严格按照设计规定予以施焊，焊接时应选择合理的焊接顺序，以减少钢结构中产生的焊接应力变形。
⑤ 焊接缝坡口的基本型式与尺寸应根据板厚和施工条件按现行《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》（GB985-88）和《埋弧焊焊缝坡口的基本型式与尺寸》（GB986-88）的规定选用，凡图中注明为坡口焊缝者均为等强度焊接，一律按二级质量等级控制，其余按三级质量控制，所有对焊缝规定全焊透，并用超声波探伤检查；
3.3.2重要建筑物清单
新建建（构）筑物的建筑特性和结构类型见重要建（构）筑物表（表3-1）
表3-3 重要建（构）筑物表
序号
建（构）筑物名称
层数
规模
结构类型
1
加工厂房
一层
300
钢结构
2
原料库、成品库房
一层
200
钢结构
3
合计

500

3.4 总图布置及重要技术指标
3.4.1布置原则
项目单位按照《工业公司总平面设计规范》对加工基地进行规划和布局，厂区内重要为蜂产品加工区。
场区应遵循布局合理，条理清楚，分区明确的原则，合理运用场地。具体见厂区平面布置图。
3.4.2总平面布置
本项目为新建项目，重要是合作社建设加工厂房和成品库房，项目总用地10亩，场区呈规则长方形，综合考虑厂区基础设施条件及周边地理环境，拟建厂房位于厂区中部，成品库房位于厂区北侧，与加工厂房平行布置。厂区周边为农村道路，项目场地东西长，南北宽，场区大门位于南侧，四周布置绿地，达成人车分流，环境优雅，绿色低碳的现代化蜂产品加工区。
3.4.3重要技术指标
表3-1 重要技术指标
指标名称
单位
指标
建设用地总面积
亩
5
总建筑面积
平方米
500
其中：加工厂房
平方米
300
原料库、成品库房
平方米
200
建筑占地面积
平方米
500
建筑密度
%
25.6
容积率
-
0.51

第四章  给排水、采暖及通风设计

4.1 给排水、采暖及通风设计方案
4.1.1给排水设计方案
1、设计依据
（1）《室外给水设计规范》（GB50013-2023）
（2）《室外排水设计规范》（GB50014-2023）
（3）《建筑给排水设计规范》GB50015-2023
（4）《全国民用建筑工程设计技术措施—给水排水》
2、给排水设计方案
（1）给水
用水量估算：
表4-1 用水量估算表
序号
项目
单位用水量
用水规模
总用水量（立方）
备注
1
生产用水
34m3/天
50天
1700

2
生活用水
120L/人·天
300天，20人
720

3
总计

2420

供水水源：给水由项目区现有给水管网供应，城乡供水管径为DN250，供水水压0.25Mpa～0.35Mpa，出水水质符合《生活饮用水卫生标准》（GB5749-85），可以满足本项目最大用水量规定。
给水管网、管材及连接方式：室外供水由项目区现有给水管网供应。室内给水管采用建筑给水聚丙烯（PP－R）管，承插热熔连接。
（2）排水
污水量估算：污水排放系数取0.8，生产、生活最大排水量为4800m3。
排水体制：排水采用生产废水和生活废水分流的排水体制，生活废水因无毒无害，可直接排入项目区排水管网，生产废水经调节池、二沉池等进行解决后集中排放。
排水管网、管材及连接方式：废水排入项目现有污水管道，管材选用UPVC塑料管，粘接连接。
4.1.2采暖设计方案
1、设计依据
（1）《采暖通风与空气调节设计规范》（GB50019-2023）；
（2）《民用建筑热工设计规范》（GB50176-93）；
（3）《全国民用建筑工程设计技术措施-暖通空调·动力》；
（4）《供暖通风设计手册》；
（5）建设单位提供的使用规定及技术数据.
2、采暖设计
该项目位于伊犁州的特克斯县，气候分区为严寒B区，冬季室外采暖计算温度-28℃。
冬季采暖设计室内温度
办公室20℃，厂房20℃，卫生间16℃。
2、热媒参数及采暖系统形式：
（1）采暖热负荷估算：加工厂房建筑规模为300平方米，建筑耗热量约为13.5KW，热负荷指标为45W/m2.
（2）供热热源：采暖以95℃-70℃的热水为热媒，热源由厂区供暖设备供应，可保证该项目的热源供应.
（3）采暖系统供热形式为热水散热器对流供暖，采用单管水平串联（跨越式）分室控制系统。
（4）采暖散热器选用铝合金散热器(153W/柱)，采暖管道采用焊接钢管，保温材料采用30mm厚硅酸镁保温。
4.1.3通风设计方案
1、设计依据
（1）《采暖通风设计规范》
（2）《采暖通风与空气调节设计规范》（GB50019-2023）
2、通风设计方案
加工厂房通风以自然通风为主，机械排风为辅，厂房内设立适量换气扇。
4.2 给排水、采暖及通风建设内容
4.2.1给排水建设内容
1、给水
项目用水重要为生产、生活用水，重要建设内容为生产、生活给水管网的铺设。
2、排水
项目排水重要为冲洗、生产及生活废水，重要建设内容为生产、生活排水管网的铺设。
4.2.2采暖建设内容
项目采暖重要为加工厂房采暖设备安装，采暖管道安装。
4.2.3通风建设内容
项目通风重要为加工厂房，重要建设内容为加工厂房换气扇的安装。

第五章  电气设计

5.1 电气设计方案
1、设计依据
（1）《城市电力规划规范》；
（2）《供配电系统设计规范》（GB50052-2023）；
（3）《低压配电设计规范》（GB50054-2023）；
（4）《电力工程电缆设计规范》（GB50217-2023）
（5）《建筑物防雷设计规范》（GB50057-2023）。
2、电气设计方案
（1）负荷等级
应急照明、消防报警系统均单独增长蓄电池电源，为二级负荷，其余均为三级负荷。
（2）供电电源
就近引一路10kV城网线路，“T”接引入，该线路供电可靠性较高。根据本项目负荷用电，该线路能满足供电规定，并能安全可靠供电。
（3）电力系统
1）低压配电系统
根据负荷计算，需在本厂房内设高压配电室、变压器室、低压配电室，设一台变压器。低压配电系统采用单母线供电，应急照明采用单独干线带分散蓄电池形式。
2）配电线路及敷设
电力电缆采用JYV22-0.6/1KV型铠装电缆，电缆采用直埋敷设。
3）照明系统
光源：建筑采用节能荧光灯管，规定光源显色指数Ra≥80，所有高效节能砌体放电光源均需配备低谐波高功率因数电子镇流器，所有光源补偿后的功率因数大于0.9。
照度标准：
库房：200lx
应急照明：厂房、安全出口等场合设立应急照明和疏散指示标志。应急照明采用灯具带分散蓄电池形式，其连续供电时间不小于30分钟。
照明配电系统：
1）照明、插座分别由不同的支路供电；
2）各插座支路均设立漏电保护装置；
3）所有Ⅰ类灯具及安装高度低于2.4米的灯具均设立与相线同截面的PE线；
（4）安全措施及接地系统
1）低压配电系统接地型式采用TN-C-S系统，其中性线和保护地线（PE）在接地点后要严格分开；
2）系统运用基础板内钢筋做联合接地网，采用共用接地装置，总等电位联结；
3）强弱电设专用接地母线-40×4并与接地装置可靠连接；
4）所有配电箱内PE、N线接地端子均分开设立。
5.2 电气设施设备建设内容
电气设施设备建设内容为库房内的低压配电系统、照明系统、防雷保护、安全措施及接地系统的安装与线路敷设。

第六章  环境保护与安全生产设计

6.1环境影响
本项目是新建项目，项目区周边工业公司较少，无大的污染源，环境现状良好。
项目环境影响因素如下：
建设期：重要影响因素是施工扬尘、噪声、建筑垃圾。
运营期：重要影响因素是废水、废渣、噪声。
1、废水：重要来自生产中冲洗蜜罐排水，以及少量生活废水。
项目建成后，生产、生活总排水量0.8m³/h 。本项目产品为蜂产品，工艺中不添加任何化学原料，生产工艺中不需用水，仅在灌装之前，将罐子清洗干净用水，故无任何污染物排放。生活废水直接排入市政管网。生产废水可用作场区绿化用水与道路保洁用水。
2、废渣：项生产过程中也许存在罐子破裂等废物，可集中回收再加工，蜂产品加工自身不存在废渣，排出物均属有机物，可反复使用。
3、噪声：来自机械传动设备。
6.2环境保护与安全生产措施
本项目重要是对蜂产品进行加工，加工过程中不接触、不使用也不产生有毒有害物质。
6.2.1环境保护措施
建设项目的环境污染防治设施必须与主体工程同时设计、同时施工、同时投产使用。
1、建设期环境保护措施
建筑材料集中堆放，采用对施工场地封闭、对粉尘喷水等措施，减少扬尘污染。施工现场提倡文明施工，建立健全控制人为噪声的管理制度。施工垃圾及时清运，施工结束后及时清理现场。
2、运营期环境保护措施
（1）废水
本项目生活废水直接排入管网，生产废水用于场区绿化用水与道路保洁用水。
（2）废渣：项生产过程中产生的少量可再生物运出厂，作为原料二次再运用，蜂产品生产过程中有机物可用于蜜蜂养殖。
（3）噪声：加工生产车间已采用设备与操作间隔音，本项目新增设备拟加设减震垫﹑隔声罩﹑曲挠接头等措施进行消声减噪解决。保证区域厂界噪声在生产期间均低于《工业公司厂界噪声标准》GB11348-90中三级工业区昼夜标准。
（4）节能措施：采用的烘干装置、高效、减排，通过太阳能空气集热器，采用自动控温装置和热风流动导向装置，物料受热均匀，比传统燃煤方式节能10%。
6.2.2安全生产措施
1、建立职业健康安全管理体系，用系统论的理论和方法来解决依靠人的可靠性和安全技术可靠性所不能解决的生产事故问题，即从组织管理上来解决安全生产问题。
2、广泛开展安全生产的宣传教育，使全体员工真正结识到安全生产的重要性和必要性，懂得安全生产和文明施工的科学知识，牢固树立安全第一的思想，自觉地遵守各项安全生产法律法规和规章制度；把安全知识、安全技能、设备性能、操作规程、安全法规等作为安全教育的重要内容；建立经常性的安全教育考核制度，考核成绩要记入员工档案；专业作业人员除一般安全教育外，还要通过专业安全技能培训，经考试合格持证后，方可独立操作。
3、在项目的建设和运营期间，进行平常性检查、专业性检查、季节性检查、节假日前后的检查和不定期检查，重要进行思想、管理、隐患、整改和事故解决方面的检查。
4、生产人员及有关人员每年至少进行一次健康检查，必要时接受临时检查。新参与或临时参与工作的生产人员必须经健康检查并取得合格证后方可工作。
5、制定安全生产制度并严格执行，带电设备的外壳及支架采用保护接地措施，以防人体触电。转动机械设备配防护罩，操作人员须穿工作服，并佩带口罩和卫生帽。
6、压力容器及蒸汽管道，在设备本体或工艺系统设立报警装置或安全装置，安装、验收和使用按照国家规范进行，并制订专门的安全操作规程。
7、妥善解决安全事故，采用四不放过的原则，即事故因素不清楚不放过，事故责任者和员工没有受到教育不放过，事故责任者没有解决不放过，没有制定防范措施不放过。

第七章  工程概算和资金筹措方案

7.1 投资概算
7.1.1投资概算内容
本项目对项目建设和生产运营所需投入的所有资金即总投资进行估算，涉及建设投资和流动资金两部分。
建设投资由建筑工程费、设备及工器具购置费、安装工程费、工程建设其他费用、基本预备费等五部分构成。其中，建筑工程费、设备及工器具购置费、安装工程费形成固定资产；工程建设其他费用按现行财务制度规定的科目分别形成固定资产、无形资产、递延资产。基本预备费在本可行性研究阶段为简化计算，一并计入固定资产。
流动资金，指生产经营性项目投产后生产运营期周转使用的资金。
7.1.2 投资概算编
