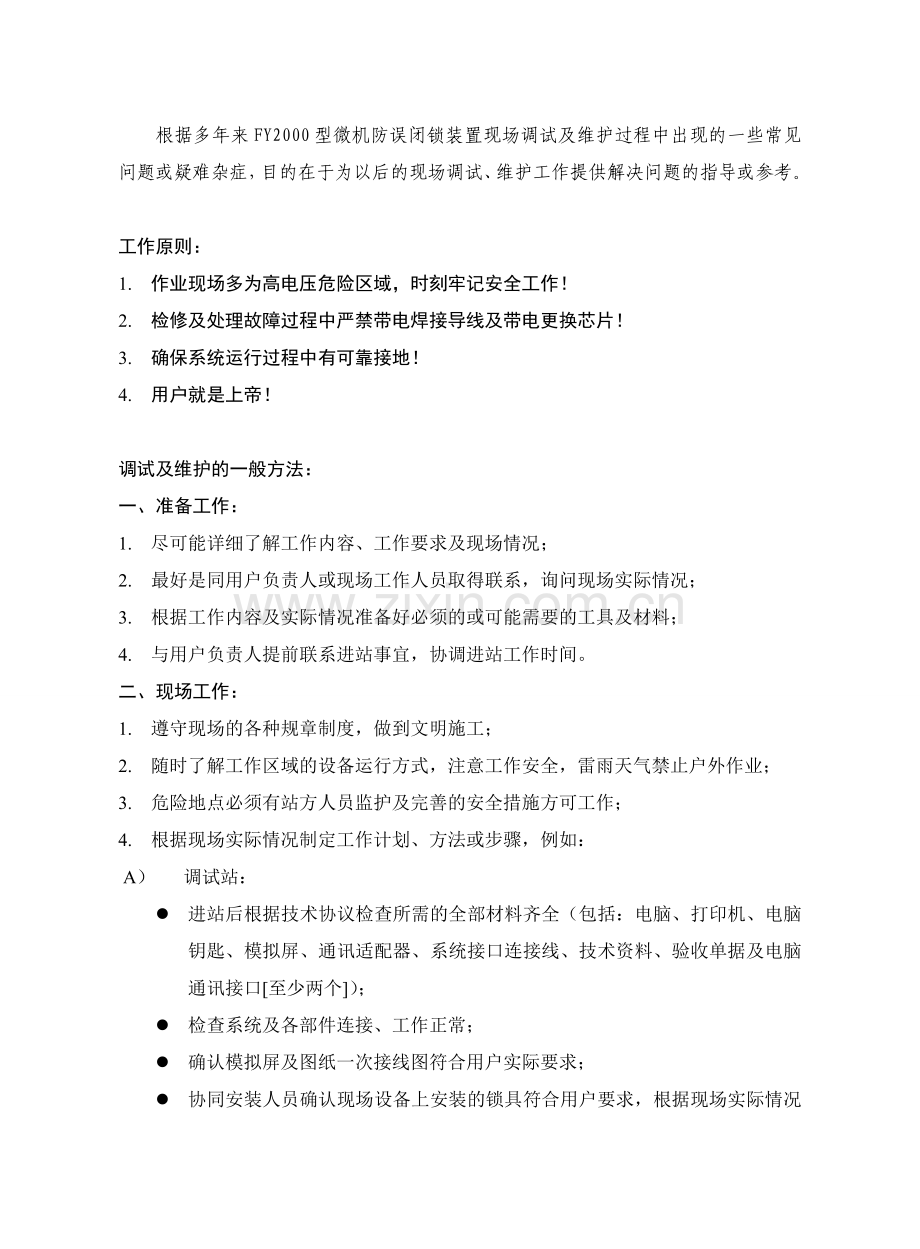

FY2000型微机防误闭锁系统现场工作及维护指南.doc

根据多年来FY2000型微机防误闭锁装置现场调试及维护过程中出现的一些常见问题或疑难杂症，目的在于为以后的现场调试、维护工作提供解决问题的指导或参考。工作原则：1. 作业现场多为高电压危险区域，时刻牢记安全工作！2. 检修及处理故障过程中严禁带电焊接导线及带电更换芯片！3. 确保系统运行过程中有可靠接地！4. 用户就是上帝！调试及维护的一般方法：一、准备工作：1. 尽可能详细了解工作内容、工作要求及现场情况；2. 最好是同用户负责人或现场工作人员取得联系，询问现场实际情况；3. 根据工作内容及实际情况准备好必须的或可能需要的工具及材料；4. 与用户负责人提前联系进站事宜，协调进站工作时间。二、现场工作：1. 遵守现场的各种规章制度，做到文明施工；2. 随时了解工作区域的设备运行方式，注意工作安全，雷雨天气禁止户外作业；3. 危险地点必须有站方人员监护及完善的安全措施方可工作；4. 根据现场实际情况制定工作计划、方法或步骤，例如：A） 调试站：l 进站后根据技术协议检查所需的全部材料齐全（包括：电脑、打印机、电脑钥匙、模拟屏、通讯适配器、系统接口连接线、技术资料、验收单据及电脑通讯接口至少两个）；l 检查系统及各部件连接、工作正常；l 确认模拟屏及图纸一次接线图符合用户实际要求；l 协同安装人员确认现场设备上安装的锁具符合用户要求，根据现场实际情况检查有无漏装、错装锁具，并统计安装的锁具及附件数量；l 根据上述情况，预算调试完成时间，提前联系现场负责人，通知培训及验收的大约时间，并联系安装的电气锁具接线；l 根据用户要求编制闭锁数据文件，测试并验证数据文件，最好请现场负责人员给予审核确认，为验收作好准备；l 组织现场人员进行使用及维护培训；l 组织用户对系统进行验收，签收验收单据，工作完毕后，协调离站事宜。 B）维护站：l 通过工程部或现场用户了解问题，最好电话联系现场实际发生的问题；l 调试人员共同分析问题的原因及解决问题的方法与步骤，尽可能把想到的解决方法中所需的备件准备齐全；l 进站处理问题，验证已解决问题，遗留问题的记录；l 工作完毕，请用户确认系统故障已解决，用户签字认可后，方可离站。5. 现场工作是非常重要的，要有责任心及主人翁的精神，每次进站都要对各部件（尤其是电脑钥匙的充电、通讯）进行检验，检查各部件工作是否可靠（对电脑钥匙进行充放电测试正常、检查各部分的通讯正常、对现场锁具进行注油等）；6. 现场每一次工作要有详细的记录，尤其对问题的处理方法要详细，善于总结问题分析问题，提高整体及个人素质；7. 协调现场工作关系，善于与用户进行沟通。 现场协调工作是一个复杂、细致的工作，技术能力、沟通技巧、耐心是必备的基本素质。现场要注意听取用户提出的一些合理建议，超出合同范围的及时与公司协调，由公司解决；对用户提出的一些无理的要求，要善于从技术或合同、协议上解释说服，不要轻易说“不行”、“没办法”、“不可以”之类的话。 三、结束工作：1. 每天工作结束必须清理工作现场，确保整洁干净；2. 全部工作结束设备、备品全部移交用户，如不能进行验收必须有移交手续；3. 离开工作现场必须与对方现场负责人沟通，一般情况下尽可能与对方领导联系；4. 将个人、分部及工程部的联系方式告诉现场负责人及对方领导。调试及维护的技巧：一、充分利用各种工具会事半功倍。如共创编辑器、共创诊断器、WINCTTBD（Win采码工具）、LOCCHANG（锁码管理工具）、规约调试程序、ULTRAEDIT（通用编辑器）等。二、数据编写的规范：1、编写typtab.fil时，编号要规范，类型要明了、直观，每行不要超过60页。图形系统中每行不要超过255页，否则不能替换（指实际页数，同页号无关）。 fy2000图形系统中的设备编号长度没有限制，16位以下经实际操作可以正常使用。a、保护设备编号的命名：保护屏名压板编号如：共创线ASPL保护屏上的1LP1压板GCXASPL1LP1），并在压板图型屏上右角标注设备编号命名规则：GCXASPLxxxx ，规范的编程给维护人员工作提供方便。b、状态检测锁（有接线）命名：设备编号+JC，例如：2415JCc、验电锁（有接线）命名：设备编号+YD，例如：241540YD d、位置检测锁（无接线）命名：设备编号+“H或F”，例如24151H、24151F e、临时接地线的命名：以母线开始往出线方向，开关编号或间隔名称加“-A”、“-B”、“-C” 顺序命名，例如：2415-A、2415-B、2415-C分别代表开关母线侧地线、开关CT侧地线、线路侧地线f、网门的命名：设备编号+M，例如：701M；可扩充前门及后门等，例如：701QM、701HM等，依次类推701SM（上门）、701XM（下门）或701QSM、701QXM等；2、switch.fil 采码完毕必须进行效验及实际测试，fy2004中的switch.fil应该与之同步更新，否则对位错误，传送操作票张冠李戴。3、逻辑条件：原则上只对典型的类型（如线路类型）进行替换简化逻辑条件，其他建议全部写出，编写时应与运行人员进行沟通，尽量减少返工，对于设备复杂的操作条件建议不要进行替换，单独编写，替换反而会使调试工作复杂化。编写完毕必须用共创诊断器进行语法等效验，并调入编辑器整理排序。4、关联表：原则上只对典型的类型（如线路类型）进行替换简化操作条件，其他的间隔建议全部写出。编写时应与运行人员进行沟通，尽量减少返工，对于检测锁等应该全部写出来不要替换。5、tndata.fil、mtndat.fil、ktndat.fil编写完整后，除了校验外，用编辑器调入看是否对每一设备都进行了说明，三个文件要保持一致，对数据反汇编时很有帮助。推荐两个文本编辑工具：文本及16进制编辑工具 UltraEdit32 ，其功能齐全，搜索替换功能了得，尤其是支持通配符和表达式。EmEdit5.0记事本工具也相当不错，除通配符查找替换及16进制编辑不如UltraEdit32 外，其他方便都优于UltraEdit32。 三、接口通讯的一般测试方法与监控接口出现故障时，使用相对应的接口调试工具监视接口报文进行检查，就能够迅速发现问题。测试方法两方面并行：一、串口方式：（工具：串口通讯调试.exe，四方规约调试.exe，模拟监控(cdt规约).exe）二、网络方式：（工具：四方规约调试.exe，TCPIP规约调试.exe，UDP规约调试.exe）1. 可以利用上面提供的任意一种串口测试软件模拟监控向工控机（或图形系统）发遥信，确认工控机（或图形）接收正常。2. 利用利用上面提供的任意一种串口测试软件接收监控方的遥信，与规约对照是否符合。以上两种测试软件使用方便，直观。请参阅本文的附录一及附录二常见问题及处理方法l 模拟屏？现象一：进入模拟状态后全部模拟元件（旋钮开关或按钮灯）无响应；？现象二：进入模拟状态后个别模拟元件（旋钮开关或按钮灯）无响应；？现象三：模拟设备的编号与显示器提示的设备编号不一致或汉字显示器的编号不正确；序号现 象原 因处 理 方 法3模拟设备的编号与显示器提示的设备编号不一致或汉字显示器的编号不正确1、 设备的SWITCH码不对2、 行列线有短路现象3、 设备的汉字编号不正确1、 进入工控机的采码，重新核对SWITCH码并初始化工控机；2、 检查并消除行列线短路现象；3、 修改MTNDAT.FIL文件使其同设备编号对应。4模拟操作触摸灯时，其它的触摸灯变色1、 设备的SWITCH码不对2、 设备的SWLEDT码不对以上两点只仅对4型以前工控机1、 进入工控机的采码，重新核对SWITCH码并初始化工控机；2、 重新采集该设备的SWLEDT码（自动或手动采灯码方式）。5进入模拟状态时喇叭嘀嘀响或显示已有设备操作1、 行列线有短路现象2、 按钮灯有卡涩不复位情况3、 工控机在加电自检时复位不良1、 检查并消除行列线短路现象；2、 修复或更换卡涩的按钮灯；3、 按压“重新启动”键重新启动工控机。6加电后按钮灯全部不亮或部分不亮1、 工控机初始化后没有采集灯码2、 工控机与遥信板的通讯波特率不一致3、 触摸灯开关稳压电源损坏4、 工控机损坏1、 新版工控机初始化完成后必须重新采集灯码（除非初始化时已有正确的SWLEDT文件）2、 M3UTK版工控机与遥信板的通讯波特率2400dps；M3UTX工控机与遥信板的波特率为4800dps，确认配套的遥信版与工控机COM3的设置值一致3、 检查并消除触摸灯电源故障（方法？）4、 更换工控机7正常运行过程中若干块遥信板上的所有按钮灯全黄或灭，进入模拟或对位状态后能恢复正常1、 遥信板地址拨码开关有异常2、 对应的遥信板损坏1、 重拨地址码或调整地址码值重新采集灯码2、 更换遥信板，注意在更换时停电作业。8系统处于待操作状态时，自动显示分合图板设备，且喇叭响应1、 系统接地不良2、 行列线有短路现象3、 矩阵板、过桥板、遥信板、总线板有短路或损坏现象4、 工控机有短路或损坏现象1、 静电干扰导致此现象，重新将系统接地，消除干扰2、 用万用表测量短路位置，并修复3、 用替换法更换这些部件4、 检查工控机附板及主板上行列控制芯片有无发热现象更换工控机或在有条件下更换控制芯片9在模拟屏上模拟合(或拉)某设备时，显示器上显示却是拉(或合)某设备，动作刚好相反1、 对于把手屏l 该设备的安装角度不正确l 该设备的行列线连接位置不正确2、 对于触摸屏l 属于该触摸灯内部连线接反1、 将把手开关取下调整安装角度，逆时针方向旋转为分闸，顺时针旋转为合闸；把最边上的连线取下，焊接到另外一边测试2、 更换此触摸灯二、工控机、键盘、显示器及传送充电装置序号现 象原 因处 理 方 法1打开电源开关，模拟屏上显示器不亮，也听不到系统加电时的“嘀”音1、 系统总电源故障2、 工控机电源连接不正确3、 工控机损坏1、 首先检查模拟屏前面的保险是否断路，用万用表1档位测量保险两端是否导通，如不导通则更换电源保险；如导通则检查电源开关是否损坏，损坏则更换电源开关；检查电源开关完好，则检查工控机专用电源盒，用万用表直流电压50V档位测量电源盒输出的所有电压，（工控机为直流双5V，显示器为直流单5V、模拟屏为交流9V等电压），如电压不正常则更换专用电源2、检查并确认工控机各部件电源连接正确3、更换工控机2工控机加电时循环启动，无法转到备用时钟状态1、 工控机工作异常，内部保护电路工作2、 工控机使用前闲置时间过长导致时钟电池没电1、 关闭工控机电源5分钟后重新通电2、 更换电池 或直接通电不断电一小时后观察有否正常工作，不正常，则更换工控机3工控机加电时无法转到备用时钟状态（不循环）1、 工控机存储芯片U7（29C010/29C040）损坏2、 工控机使用前闲置时间过长导致时钟电池没电3、 工控机其它故障4、 工控机工作异常，内部保护电路工作1、 更换主板U7芯片重新启动2、 更换电池或直接通电不断电一小时后观察有否正常工作，不正常，则更换工控机3、 更换工控机4、 关闭工控机电源5分钟后重新通电4工控机加电时无法转到备用时钟状态，数码显示器显示全0或“ERR_0/1/2”等1、 工控机主板U8（8583）时钟芯片损坏2、 工控机其它故障3、 工控机工作异常，内部保护电路工作1、 更换工控机主板U8芯片2、 更换工控机3、 关闭工控机电源5分钟后重新通电工控机显示的时间静止不动1、 按压“撤消”键四秒之上可以恢复正常2、 按压键盘所有键都无反应（重新启动键除外）1、 表示工控机正处于事故停钟状态2、 表示系统保护电路工作，关闭电源5分钟后打开电源5工控机加电后无语音或工控机启动后语音提示错乱工控机语音芯片及外围电路故障1、 工控机语音模式设置错2、 工控机初始化数据有误3、 数据处理程序及初始化程序与工控机不兼容更换工控机语音芯片或更换工控机1、 检查并修正工控机语音设置2、 检查、修正工控机数据文件并重新初始化工控机3、 检查确认数据处理程序及初始化程序与工控机兼容并重新处理7 工控机加电自检后按模拟、采码、对位、自检等键死机工控机电源干扰导致保护电路工作按“重新启动”键即可消除故障或关闭总电源开关5分钟后在打开电源8工控机进入采码状态后无法进行采码（检查行列总线连接正常）1、 工控机主板J4跳线选择不正确2、 副板工作不正常3、 工控机其它故障4、工控机连接的外部电路故障1、 J4跳线选择如果选中中间两个跳脚为副板扫描，选中上面两个跳脚（靠U21）为主板扫描，检查跳线正确2、 检查工控机板间的34P总线连接正常、可靠或更换附板3、 更换工控机4、 检查与工控机连接的遥信板、总线板、过桥板、矩阵板工作正常，否则更换9工控机初始化过程中自动停止或重复某段地址1、 工控机U7存储芯片（29C010/29C040）损坏2、 电脑系统工作不正常1、 更换工控机主板U7存储芯片或更换工控机2、 重新启动电脑到纯DOS下初始化数据10按压工控机键盘任意键无反应，“重新启动”键除外1、 键盘与主机的连接线松脱2、 键盘故障3、 工控机键盘控制部分损坏1、 检查并确认连接正确2、 更换键盘3、 更换工控机11数码或汉字显示器显示有抖动、缺划等现象1、 显示器信号线排布不合理，受干扰2、 显示器故障3、 显示器输入电压不稳1、 重新合理排布显示器信号线直至故障消除2、 更换显示器3、 检查输入电压是否正常（5V），更换显示器电源12汉字显示器启动正常后很快熄灭（重新启动工控机能够亮）电源负载问题，一般发生在老式的工控机电源上老式电源须单独给汉字显示器配5V3A的开关电源，并通过副I板的切换电路转接13汉字显示器不能够自动熄灭保护1、 汉字显示器电源没有正确经过副I板的切换电路转接2、 副I板的切换电路故障1、 检查并正确连接汉显电源2、 更换工控机副I板14数字及汉字显示器提示内容错乱1、 工控机数据文件错误2、 处理及初始化程序与工控机不兼容1、 检查并修正工控机数据，（检查switch、typtab）重新初始化工控机2、 检查并确认程序兼容性电脑无法与工控机联机采码1、 数据文件swbd有错误2、 电脑通讯串口不正常3、 工控机的rs232口的波特率设置不正确1、 修改数据文件swbd，使其配置的通讯串口正确2、 检查电脑通讯串口，或更换3、 检查通讯波特率的设置，使其正确（M3UTK为2400/4800dps通讯，M3UTX为9600dps通讯）电脑钥匙操作完毕进行汇报时，总是循环出现“CALL-”字样1、 传送数据的钥匙与汇报数据的钥匙不一致2、 此为多任务操作方式1、找回此次传送数据的钥匙进行汇报或重新启动工控机2、有另外的钥匙还未操作完毕，找回未操作完的钥匙进行汇报或重新启动工控机15工控机不能与钥匙通讯1、 工控机与传送充电装置的信号线连接不正确2、 工控机与钥匙的通讯波特率不一致3、 钥匙与传送充电装置接触不良4、 钥匙上的通讯故障5、 工控机本身问题1、 检查并正确连接信号线2、 调整工控机中钥匙波特率的设置或调整钥匙通讯波特率使之一致3、 检查并确保钥匙与传送充电装置接触良好或更换传送充电装置4、 参照电脑钥匙故障处理办法或更换钥匙5、 检查备用充电座是否可以通讯，如可以正常通讯则更换钥匙或充电传送座；如不可以正常通讯则更换工控机三、电脑钥匙序号现 象原 因处 理 方 法1电脑钥匙无法开机1、 电池电力不足或无电2、 启动干簧管损坏3、 钥匙其它故障1、 重新给钥匙充足电力或更换电池2、 更换钥匙启动干簧管3、 更换电脑钥匙2 电脑钥匙开机无语音1、 关机后迅速打开电源有可能导致的问题2、 钥匙语音程序被破坏3、 喇叭问题1、 重新关机隔1分钟以上再打开钥匙电源2、 重新初始化钥匙或更换钥匙3、 更换钥匙喇叭3 电脑钥匙开机无显示或显示错乱1、 关机后迅速打开电源有可能导致的问题2、 钥匙显示程序被破坏3、 显示器或钥匙其它问题1、 重新关机隔1分钟以上再打开钥匙电源2、 重新初始化钥匙或更换钥匙3、 更换钥匙4 电脑钥匙开机后提示复归手轮1、 开机时手轮不在初始位置2、 钥匙手轮检测机构故障1、 复归手轮到初始位置2、 检查并修正钥匙检测感光片装配位置、更换检测对管或更换钥匙5 电脑钥匙开机或按压编码头时有错误的语音提示1、 钥匙内语音程序被破坏2、 钥匙其它故障1、 重新初始化钥匙2、 更换钥匙6电脑钥匙开机时有嘀嘀的提示声，同时钥匙显示编码头某位（几位）为“X”1、 编码头复位不良2、 编码头检测机构故障1、 反复按压钥匙编码头直至故障消除2、 更换钥匙7电脑钥匙不能充电1、 电池损坏2、 负电极与连接轴之间的簧片接触不良3、 充电装置损坏1、 更换电池2、 检查并处理簧片与电极的接触情况3、 更换充电装置8 电脑钥匙不能接收工控机传送的数据1、 钥匙干簧管损坏或安装位置有偏差2、 通讯波特率不对3、 负电极与连接轴之间的簧片接触不良4、 钥匙其它故障1、 更换干簧管或调整干簧管安装位置2、 调整钥匙波特率3、 检查并处理簧片与电极的接触情况4、 更换电脑钥匙9 钥匙手轮可以随意转动闭锁机构继电器松脱检查并处理继电器四、锁具序号现 象原 因处 理 方 法1 电脑钥匙操作电气锁后不能转到下一操作步骤1、 控制回路没有正确接到电气锁上2、 直流控制回路接入电气锁时正负接错3、 控制回路特殊的情况1、 检查并正确连接控制回路2、 直流控制回路的电源端应接在电气锁的大电极3、 请求公司技术支持2 电脑钥匙没有操作电气锁就提示“本步操作完成”并转到下一个操作步骤控制回路的泄露电流引起，一般发生在老版电脑钥匙上采用增加浮动电流检测技术的新版钥匙3 电脑钥匙操作机械锁后不转到下一步骤，显示仍是已操作的设备钥匙编码头的定位没有复位反复按压编码头直至故障消除4 电脑钥匙插入锁体后立即关机1、 钥匙没有收到操作票且未开放智能解锁功能2、 电池电量不足1、 钥匙接收操作票或开放智能解锁功能2、 给钥匙充足电量5 电脑钥匙插入锁体后持续嘀嘀报警1、 钥匙未插到底，锁码识别有误2、 锁编码有误1、 将钥匙插入锁体底部，使读码准确2、 对照LOCTAB文件修正锁编码6 电脑钥匙操作机械锁，开锁后无法复归手轮，钥匙被卡死在锁上1、 钥匙受到外界强力干扰停机2、 机械锁机构卡涩1、 打开钥匙电源，然后复归手轮2、 先关闭钥匙电源，然后打开电源复归手轮，如不能消除故障，请咨询专业人员7 电脑操作机械有卡涩现象1、 机械锁在户外长期使用后可能出现的现象2、 机械锁质量问题1、 机械锁应定期注润滑油保持转动灵活2、 更换锁具五、通讯接口序号现 象原 因处 理 方 法1不能对工控机进行初始化1、 串口线有问题2、 波特率设置不正确3、 电脑串口有问题4、 工控机有问题5、 使用的初始化程序不配套，四型、五型工控机请使用win版初始化程序。1、 检查并改正串口线或更换串口线2、 检查并确认工控机COM0波特率设置正确3、 检查、调整电脑串口或更换电脑4、 参考工控机的故障处理办法5、 检查并确认使用程序正确2使用以下软件工具有问题：1、 WINCTTBD采码、2、 RDMPSDX/RDEYDX反读3、 RDFY读操作追忆 （黑匣子）1、 用的软件与工控机不配套2、 电脑的串口设置问题或使用的操作系统问题3、 工控机串口波特率设置不正确或串口故障1、 检查并确认使用程序正确2、 检查电脑串口或使用纯DOS系统3、 检查并确认工控机COM0波特率设置正确或更换工控机3 工控机不能正确接收监控方的遥信、遥测1、 双方使用的通讯规约、波特率不一致2、 监控方数据没有发出3、 通讯线路故障4、 工控机数据文件有误5、 工控机故障1、 检查并确认双方使用的规约及波特率一致（着重确认同步码、控制字、校验等内容）2、 请监控方按规约发码3、 检查通讯线路并消除故障4、 检查工控机数据文件正确5、 检查工控机或更换4 工控机不能向监控方发送许可操作命令1、 工控机设置不对2、 其它问题同上1、 将工控机模式设置中Snd的值置为ord2、 处理方法同上5 windows下通讯正常,dos下无法通讯通讯电缆的问题检查通讯电缆计算机端DB9头的46, 78 短接6、对方发遥信信号（正向），但模拟屏上某设备反映状态与实际相反检查数据与对方遥信表一致，并且都为正向；使用COM口监测程序监测综自后台机，得到数据发现该点信息与实际状态不符，导致模拟盘该设备状态与实际不符要求对方检查该点的属性文件，发现该点被错误的配置成了反向，对方修改后，模拟盘设备状态与实际状态对应六、数据处理及初始化序号现 象原 因处 理 方 法1 过程中断，提示文件出错1、 缺少文件2、 文件有错1、 检查并增补缺少的文件2、 检查并修正错误的文件2 无法运行DOS版数据处理程序缺少BASRUN.EXE程序或程序有问题增补BASRUN或重新拷贝程序七、图形操作系统序号现 象原 因处 理 方 法1、 图形程序无法运行程序被破坏重新安装图形程序2、 图形程序与适配器无法连接1、 系统参数配置不对2、 电脑或适配器串口故障1、 检查图形系统参数设置，如串口及波特率、本地连接类型等2、 检查并改正或更换串口，或更换适配器3、 模拟后图形系统点击“传送票”无效，弹不出传送对话框模拟操作第一步无锁码或对应的关联表（RDATA）内容为空检查并修改数据文件4、图形操作中在绘制INTOUCH图形时，突然系统提示非法符号，并且所有绘制的图形都不能进入，前功进弃在绘制INTOUCH图形时，因注意在输入汉字时应注意及输完后及时关闭汉字系统，附则很容易导致系统冲突，致使INTOUCH系统崩溃 输完汉字后及时关闭汉字系统并切换到英文状态5、无法进行多任务操作FY2003版程序不支持使用FY2004标准版 6、在FY2004中进入报表设计进行操作票格式修改，不能保存在FY2004中不能修改票格式 在RAVE 3.0（PEPORTPRINTER PRO）中可修改保存票格式7、图形操作票中不能删除追加票程序版本不正确升级为FY2003（86）版图形程序，运行filtodb.exe创建操作票库，可以导入原有操作票8、对方有两台监控主机，互为备用，图形操作系统无法响应多机通讯图形程序版本不对串口有专门的双机通讯图形程序，网络接口使用UDP、TCP/IP规约的都能实现八、潮流显示器：序号现 象原 因处 理 方 法1在对潮流显示器发数据时，潮流显示器非常暗，几乎看不见，并显示信息不完整，并且在几分钟后全屏触摸灯自动熄灭工控机内信号放大部分满足不了实际需要接一信号放大器后一切正常使用遥测报文工具（如四方规约调试工具就很好）2在接潮流显示器时发现在串接某一潮流显示器后，导致其他潮流显示器全部熄灭经检连接该潮流显示器与另一潮流显示器的连线接反调转连线其中一10P头后正常3与综自调通后，发现YCADD表中前四个潮流显示器不能显示，其他正常 经检该YCADD中数据如下： 7C：00，00！7D：00，02！7E：01，00！7F：01，02！80：02，00！该综自厂家发遥测是由信息头00开始发遥测信息的，而我方这四个遥测所在信息字是作为其他用途的，固YCADD编写是有误的，应该跳过信息头00、01而从02开始。相对该综自厂家的也应该从02开始发正常遥测双方修改后正常可以使用4某些潮流显示器不能正常显示经检该潮流显示器所在连接串中，串入了过多的潮流显示器重新分组后，每串潮流显示器限制在10个以内，结果显示很正常九、KBQ序号现 象原 因处 理 方 法1、数据正常，KBQ接线正常，模拟盘设备与现场实际设备状态对应，但在进入模拟时提示某一设备要对位。经检该设备模拟盘为合位，对位成分位时，进入模拟后不会提示对位。短接该KBQ信号接点后，进入模拟不会提示对位；将该信号线接入另一正常KBQ接点，现象仍存在，基本判定问题应出在站方设备。短接直流屏相应接点，问题依旧。到现场开关实际接点查找，发现该接点与直流屏接点不对应，改接点后模拟盘可正常操作关于RTU接口RTU，即五防设备与综合自动化厂家的监控后台计算机或前置计算机之间的一种信息互换或信息控制技术。目前，这一技术在电力系统的安全运行中已经普及，在今后的工作中，将面临所有用户都会使用RTU。就五防设备而言，RTU的技术性很强，对人员的素质要求相对比较高，因此，如何尽快处理解决这一难题，我们在这里作一些探讨，以便指导我们尽快成为RTU高手。1、 硬件方面：五防与综自厂家的通讯，一般采用RS232通讯接口，即COM通讯口；COM口又有25针和9针之分，一般用9针的，如右图所示；每针代表一个信号，其中： 2脚接收信号 3脚发送信号 5脚系统接地我们只用上述三条信号线。注意：1、在与对方连接时，我方的发送接对方的接收，我方的接收接对方的发送。2、在25针COM口与9针COM口转换时，也是仅接上述3条信号线。3、25针COM口中，2脚发送信号 3脚接收信号 7脚系统接地2、 软件方面：（以部颁CDT规约为例）CDT通讯规约我们使用的CDT通讯规约，是一种简化了的CDT通讯规约版本，信息以一个帧为单位进行传输。帧 = 同步字 + 控制字 + 信息字同步字：EB 90 EB 90 EB 90控制字：71 F4 nn 00 00 CC信息字：F0 XX XX XX XX CC其中，CC为CRC校验码，控制字中的n为信息字的个数，最大为16，F4代表信息字中的内容为遥信信号（遥测信号及其它请参阅CDT部颁规约），信息字中的F0为信息头，每个信息字的信息头由F0开始，F1、F2，即每个帧最多携带16个信息字，每个XX代表8个遥信（或遥测）信息，每帧最多携带16 * 8 * 4 = 512个信息。采用8位数据位、1位停止位、无校验传送方式。例如：RTU接收表SWRTUR.FIL为 收到的RTU监控信息为：241524151EB 90 EB 90 EB 9071 F4 01 00 00 33F0 13 E0 00 00 652415224153241542451B02415C024154024162416124162241632416424172416B02416C0241640EB 90 EB 90 EB 9071 F4 01 00 00 33F0 13 E0 00 00 65rtu分析：收到的第一行 EB 90 EB 90 EB 90 此三组EB 90为同步字,必须是这样；收到的第二行 71 F4 01 00 00 33 其中71为控制字节，F4为功能码（代表遥信），01为信息字的数量（共16个信息字），00 00为原站址及目的站址（一般不用去考虑），33为CRC效验码（循环冗余检验码）；收到的第三行 F0 13 E0 00 00 65 其中F0为信息头（取值F0-FF）,13 E0 00 00 为遥信数据，一个字节代表8个设备状态，0=分，1=合，低位在前，高位在后，例如： 高 低13转换为2进制为00010011， 因低位在前，高位在后，所以按RTU表的顺序为11001000，对应到SWRTUR表中，即：2415 在合位24151 在合位24152 在分位24153 在分位24154 在合位2451B0 在分位2415C0 在分位241540 在分位 高 低E0转换为2进制为11100000， 因低位在前，高位在后，所以按RTU表的顺序为00000111，对应到SWRTUR表中，即：2416 在合位24161 在合位24162 在合位24163 在分位24164 在分位2417 在分位2416B0 在分位2416C0 在分位65为F0 13 E0 00 00一段的CRC效验码，（计算方法见下图例）接口方面的故障无非以下几个方面：1. 规约不对，使用串口程序接收对方发过来的通道码与规约对比即可。2. 波特率不对，使用串口程序在不同的波特率下接收对方发的通道码直到正确为止。3. 校验码不对，使用串口程序中的计算校验码功能快速检验对方的校验码是否正确。4. 工控机数据错误，SWRTUR表或SWRTUT表或图形遥信表与监控的顺序表不一致，检查修改并重新初始化工控机，图形遥信表更改后即时生效。5. 硬件故障，检查并更换相应部件。6. 充分使用规约调试工具。
