金佰利（无锡）卫生用品专用设备及零部件生产项目
风管吊装方案

编制：
校核：
批准：

中国电子系统工程第二建设有限公司
2017年　2月　20日

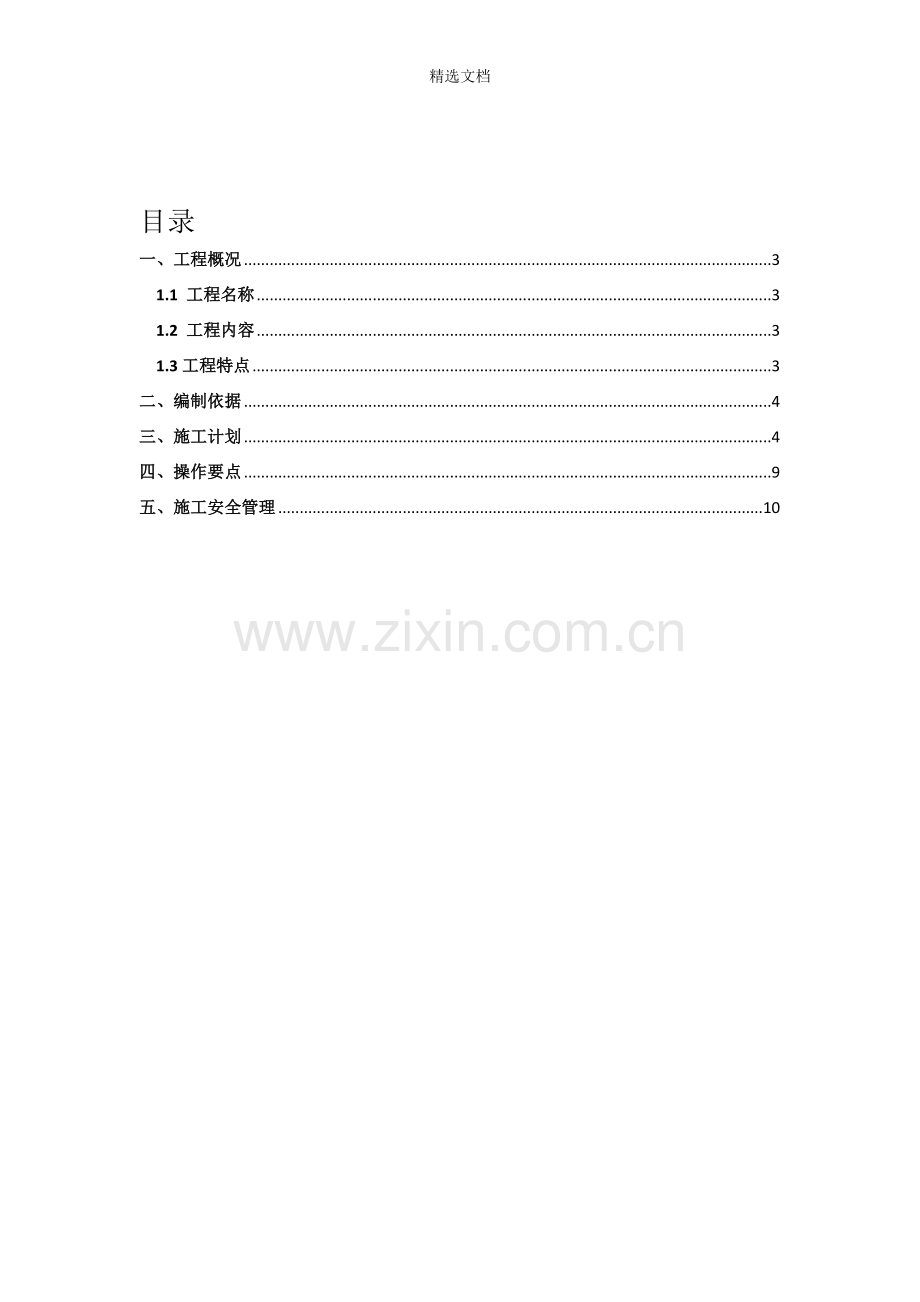

目录
一、工程概况 3
1.1 工程名称 3
1.2 工程内容 3
1.3工程特点 3
二、编制依据 4
三、施工计划 4
四、操作要点 9
五、施工安全管理 10

一、工程概况
1.1 工程名称
无锡金佰利项目厂区主风管吊装
1.2 工程内容
厂区内送风主管吊装。风管底标为10.0m。如下图，红色线框内的区域。

1.3工程特点
Ø 工期紧，机电工作量大；
Ø 风管数量多,整体的风管体量大。
Ø 风管高度较高，该项目为钢构厂房，风管安装 高度为10.0m。
Ø 风管重量重，便于高空运输和拼接；主管最大尺寸为2.5m*0.8m,其载重约为80KG/m。
二、编制依据
序号
名称

1
《通风管道施工技术规程》
JG141 -2004
2
《通风与空调工程施工质量验收规范》
GB 50243-2004
3
《施工现场临时用电安全技术规范》
JGJ46-2005
4
《建筑施工安全检查标准》
JGJ59-1999
5
本工程施工图纸
\
三、施工计划
施工机具：
手拉葫芦（1t）
风管吊装托架
葫芦吊带
施工工艺：

1. 支吊架安装
本项目为钢构厂房，所以其吊杆方案为通过屋面檩条进行吊挂，通丝吊架的间距为2.5m，同时遇2个钢梁安装一个固定支架（钢梁间距7.5m），其吊架型式如下：
通丝支吊架

固定成品支吊架

2. 风管转运就位
采用液压车将风管按相应编号进行排布，将风管一节一节搬运至吊装区域下方。并依据吊点悬挂手拉葫芦。
3. 风管地面组队

将转运就位的风管按顺序进行连接组队，采用顶丝卡将其连接固定。顶丝卡安装间距应不大于150mm。

将风管起吊约1m的高度，将风管放置于马凳上，将底部的顶丝卡安装并拧紧。

4. 风管起吊

将风管起吊，在横向及纵向两个方向上各派一名人员指挥协调，并对施工人员的拉链条的速度进行调整，防止因手拉速度不一致而导致的风管侧倾造成风管滑落。
5. 风管标高调整及支托安装

6. 风管连接
将吊装上的风管与之前的已装好的风管进行连接。
7. 松钩
风管连接就位后，将手拉葫芦反方向拉，松钩并解下吊带。
四、操作要点
1. 吊装前先进行风管验收，由我单位进行自检，自检合格后再请监理、安全现场验收。
2. 根据图纸尺寸进行支架放线，载入吊杆。

3. 将验收合格的风管运至吊装场地，风管及管件应有统一正确安装顺序编号及编号图；
4. 起吊风管离地200-300mm，仔细检查滑轮受力点和捆绑风管绳索、绳扣是否牢靠，风管重心是否正确，确认安全后，再继续吊装。风管放上支、吊架后，将所有托架横担和吊杆连接好，确认风管稳固后，方可解开绳扣；
5. 对于场地限制，不能整体吊装时，可将风管分节用上述方法进行吊装，然后对正法兰逐节安装。
五、施工安全管理
1) 施工现场绝对禁止吸烟；
2) 严格落实现场管理制度，现场管理人员、吊装人员、安全员定岗定人。风管吊装区域四周10米内拉警戒线，挂警示牌，严禁非操作人员进入警戒线内，操作人员严禁在吊装平台下方作业，吊装区域内由专职安全员负责警戒；
3) 风管吊装时，必须要有安全员旁站监督；
4) 吊装时，风管下方严禁站人，并有专人负责指挥吊装；
5) 风管吊装时，必须等支托安装完毕，标高调整到位、风管法兰连接好后才可慢慢释放钢丝绳，解开绳索；
6) 凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适于登高作业的，不得从事登高架设作业；
7) 操作人员必须戴上安全帽，系好合格的安全带，穿好防滑鞋，严禁酒后操作。在拆除前必须进行书面安全技术交底；
