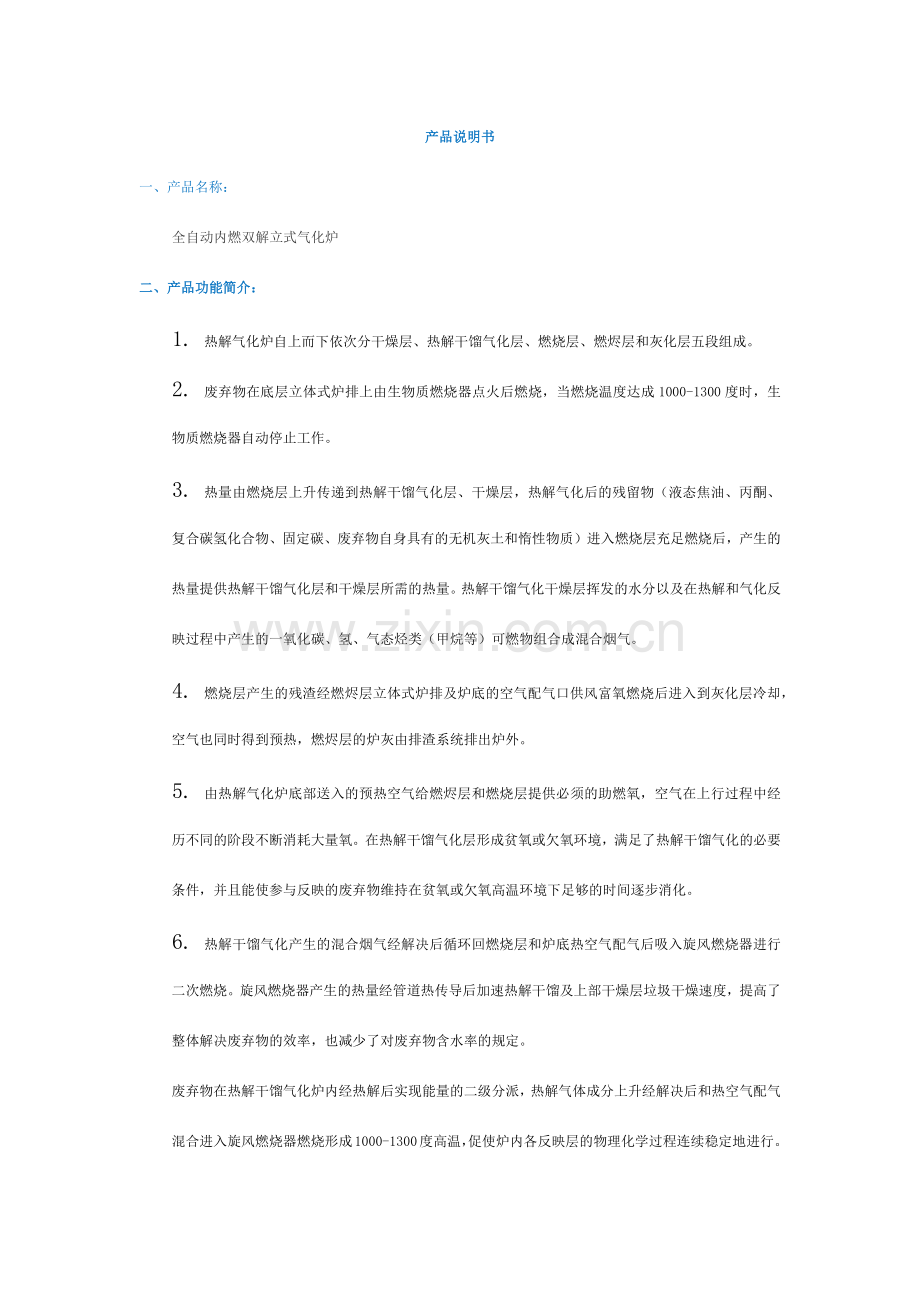

产品说明书
一、产品名称：
全自动内燃双解立式气化炉
二、产品功能简介：
1. 热解气化炉自上而下依次分干燥层、热解干馏气化层、燃烧层、燃烬层和灰化层五段组成。
2. 废弃物在底层立体式炉排上由生物质燃烧器点火后燃烧，当燃烧温度达成1000-1300度时，生物质燃烧器自动停止工作。
3. 热量由燃烧层上升传递到热解干馏气化层、干燥层，热解气化后的残留物（液态焦油、丙酮、复合碳氢化合物、固定碳、废弃物自身具有的无机灰土和惰性物质）进入燃烧层充足燃烧后，产生的热量提供热解干馏气化层和干燥层所需的热量。热解干馏气化干燥层挥发的水分以及在热解和气化反映过程中产生的一氧化碳、氢、气态烃类（甲烷等）可燃物组合成混合烟气。
4. 燃烧层产生的残渣经燃烬层立体式炉排及炉底的空气配气口供风富氧燃烧后进入到灰化层冷却，空气也同时得到预热，燃烬层的炉灰由排渣系统排出炉外。
5. 由热解气化炉底部送入的预热空气给燃烬层和燃烧层提供必须的助燃氧，空气在上行过程中经历不同的阶段不断消耗大量氧。在热解干馏气化层形成贫氧或欠氧环境，满足了热解干馏气化的必要条件，并且能使参与反映的废弃物维持在贫氧或欠氧高温环境下足够的时间逐步消化。
6. 热解干馏气化产生的混合烟气经解决后循环回燃烧层和炉底热空气配气后吸入旋风燃烧器进行二次燃烧。旋风燃烧器产生的热量经管道热传导后加速热解干馏及上部干燥层垃圾干燥速度，提高了整体解决废弃物的效率，也减少了对废弃物含水率的规定。
废弃物在热解干馏气化炉内经热解后实现能量的二级分派，热解气体成分上升经解决后和热空气配气混合进入旋风燃烧器燃烧形成1000-1300度高温，促使炉内各反映层的物理化学过程连续稳定地进行。废弃物经投料干燥和热解干馏气化层燃烧层燃烬后出渣排渣形成向下的连续稳定地运营逐步稳定地消化。热解干馏气化炉连续正常地运转。

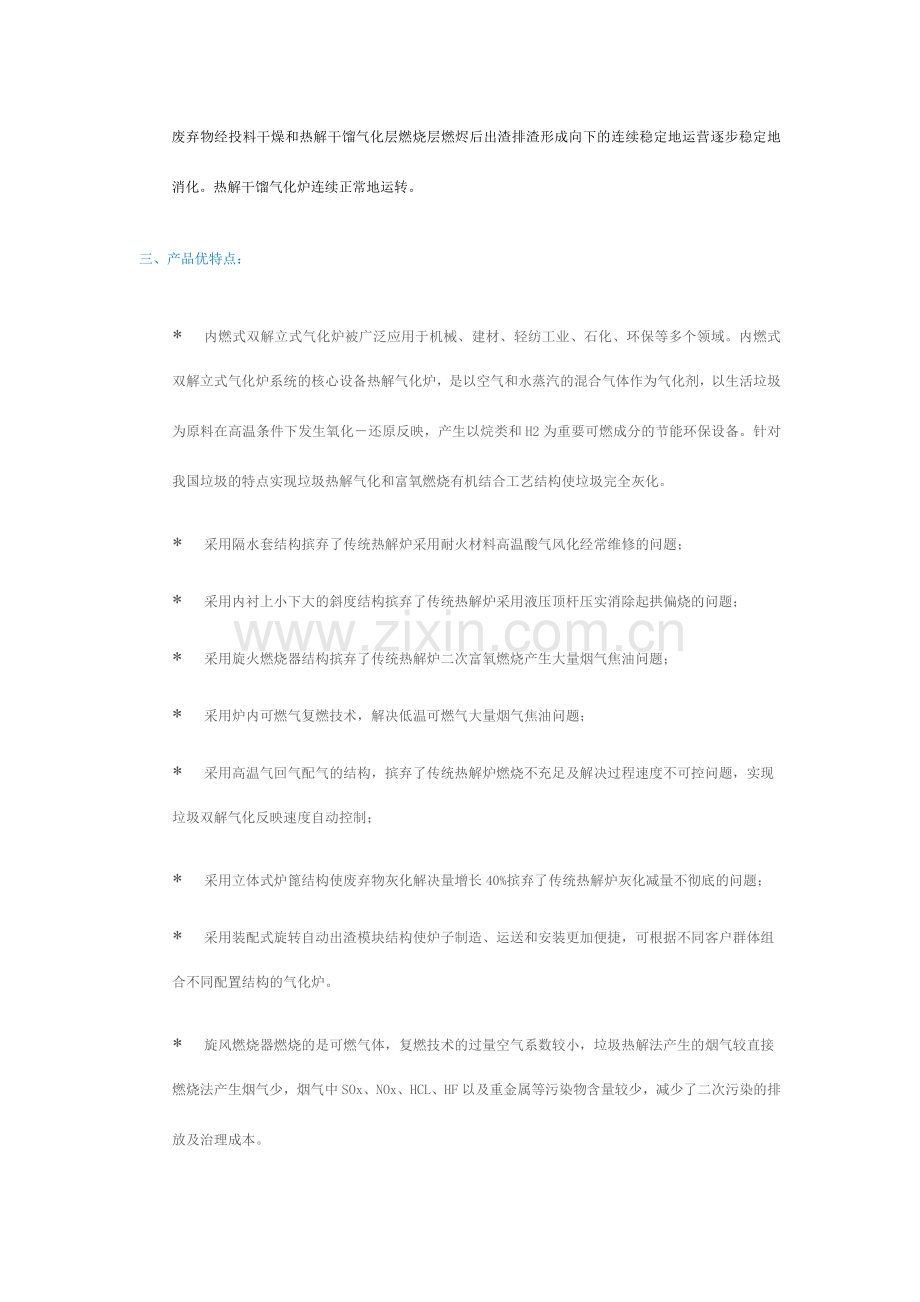

三、产品优特点：
* 内燃式双解立式气化炉被广泛应用于机械、建材、轻纺工业、石化、环保等多个领域。内燃式双解立式气化炉系统的核心设备热解气化炉，是以空气和水蒸汽的混合气体作为气化剂，以生活垃圾为原料在高温条件下发生氧化－还原反映，产生以烷类和H2为重要可燃成分的节能环保设备。针对我国垃圾的特点实现垃圾热解气化和富氧燃烧有机结合工艺结构使垃圾完全灰化。
* 采用隔水套结构摈弃了传统热解炉采用耐火材料高温酸气风化经常维修的问题；
* 采用内衬上小下大的斜度结构摈弃了传统热解炉采用液压顶杆压实消除起拱偏烧的问题；
* 采用旋火燃烧器结构摈弃了传统热解炉二次富氧燃烧产生大量烟气焦油问题；
* 采用炉内可燃气复燃技术，解决低温可燃气大量烟气焦油问题；
* 采用高温气回气配气的结构，摈弃了传统热解炉燃烧不充足及解决过程速度不可控问题，实现垃圾双解气化反映速度自动控制；
* 采用立体式炉篦结构使废弃物灰化解决量增长40%摈弃了传统热解炉灰化减量不彻底的问题；
* 采用装配式旋转自动出渣模块结构使炉子制造、运送和安装更加便捷，可根据不同客户群体组合不同配置结构的气化炉。
* 旋风燃烧器燃烧的是可燃气体，复燃技术的过量空气系数较小，垃圾热解法产生的烟气较直接燃烧法产生烟气少，烟气中SOx、NOx、HCL、HF以及重金属等污染物含量较少，减少了二次污染的排放及治理成本。
* 旋风燃烧器热解气化是在缺氧和无氧条件下进行，减少了二噁英前驱体的生成，旋风燃烧器内温度可达1300度且烟气滞留时间大于2秒，可迅速分解二噁英类物质，减少了二次污染的排放及治理成本。
* 内燃式双解立式气化炉残渣热灼减率和浸出毒性低于新国家标准，解决垃圾水平达成国际国内领先水平，内燃式双解立式气化炉是一种安全、经济的垃圾热解决技术。
* 内燃式双解立式气化炉实现了自动化控制技术，启炉、停炉操作便捷，维护方便，兼有卫星定位系统和数据实时传送系统进行远程诊断。
* 内燃式双解立式气化炉既能解决生活垃圾也能合用于医废固废和部分危废热解解决化污泥具有高效广谱的解决能力，适应性强具有广阔的市场前景。

四、产品规格及使用说明：
1. 内燃式双解立式气化炉产品规格：
辰月气化炉型号
LSSJ-2.5/30
LSSJ-2.5/50
LSSJ-2.5/80
LSSJ-3.0/100
LSSJ-3.2/150
炉膛直径（m）
2.5
2.5
2.5
3.0
3.2
炉膛高度（m）
8
10
12
12
16
垃圾解决量（T/24H）
30
50
80
100
150
炉气热值（低）(kj/m3)
上段
4700-5000
4700-5000
4700-5000
4700-5000
4700-5000
中段
3300-3700
3300-3700
3300-3700
3300-3700
3300-3700
混合
4000-4400
4000-4400
4000-4400
4000-4400
4000-4400
炉气出口温度(℃)
上段
85-100
85-100
85-100
85-100
85-100
中段
850-1200
850-1200
850-1200
850-1200
850-1200
炉出口压力(Kpa)
上段
<1
<1
<1
<1
<1
中段
<1.5
<1.5
<1.5
<1.5
<1.5
炉底鼓风压力（Kpa）
5-6
5-6
5-6
5-6
5-6
鼓风饱和度
（℃）
50-65
50-65
50-65
50-65
50-65
2. 部件介绍：本产品分炉体、旋风燃烧器、立体炉排、自动出渣系统、隔水套五个部件。
3. 使用说明：

1. 热解气化炉干燥段
a) 由热解气化炉内旋风燃烧器产生850℃灼热气体，自内部向干燥段垃圾层进行热辐射烘干垃圾；
b) 向热解气化炉隔套上层内通入250℃灼热气体，灼热的气体由隔套向垃圾层进行热辐射烘烤垃圾；
c) 热解气化炉干燥段内，由于热解炉内外同时热辐射作用对垃圾进行快速烘干解决，垃圾在干燥段产生大量蒸汽/焦油/烷类/酸气等从炉体上方出口排出，进入前道气体解决系统。
2. 热解气化炉干馏段
a) 经干燥后的垃圾可燃物，在干馏段由热解气化炉内旋风燃烧器产生850℃灼热气体，自内部向干馏段垃圾层进行热辐射对垃圾产生干馏气化；
b) 在干馏段经回气灼热高温气体（650℃无氧）对垃圾进行干馏气化；
c) 热解气化炉干馏段内，由于热解炉内外同时灼热气体对垃圾进行干馏气化，垃圾在干馏段产生大量焦油/干馏烷类（CmHn）/蒸汽和一氧化碳（Co）氢气等可燃气体，同时酸气气体及部分苯类等，在干馏段形成局部压力区域；
d) 大量可燃烧气体、焦油及由塑料橡胶等物质中的氯元素生成氯化氢HCL气体，硫元素生成硫化氢H2S气体，所有气体被旋风燃烧器吸口吸入，经稳流后和从下吸口吸入火焰配气复燃，旋风燃烧器内温度可达1000-1300℃，彻底消除二噁英及垃圾中有毒有害物质，对垃圾进行消毒解决；
e) 干馏段产生可燃气体在旋风燃烧器吸气口被加速吸入与燃烧器下吸口吸入旋火形成向上的龙卷风经上出口排出；
f) 由灼热的高温回气在干馏段对热解炉上下端形成压力差，压差将气化炉提成二部分并由此向上下端负压区形成扩散。
3. 热解气化炉燃烧段
a) 经干馏段的垃圾重要为焦炭和少量粘土在燃烧段1000-1300℃高温下，通过水蒸汽作用发生氧化-还原反映，产生Co和氢气等可燃气体与炉底配风混合吸入旋风燃烧器下吸口发生复燃，气体循环停留时间超过2秒以上，厌氧燃烧用于彻底消除垃圾气味和二噁英等；
b) 垃圾热解气化后经炉底部循环风冷却减量后含少量无机熔渣和粘土玻璃及少量重金属灰渣被排出炉体；
c) 由于内燃式双解立式气化炉特殊的结构使垃圾热解气化减量化非常明显可达97%以上，原生垃圾经热解气化解决可以100%消灭各种有害病毒和有害菌彻底去除垃圾异味实现清洁化生产；
d) 由于内燃式双解立式气化炉特殊的结构使垃圾热解气化区域可控，反映速度可控，实现垃圾热解气化启停封炉自动化控制。
