光纤跳线技术规范
浏览次数:
1.陶瓷插针外径Φ：2.499±0.0005mm
 插针体芯径Φ:0.125+0.001-0mm
 插针体长度：16.0±0.3mm
 插针体同心度：≦1.4um
 插针体曲率半径：20mm+5-10mm
2.光缆外径为3mm，光缆外表光滑无瑕疵。
 外径不圆度：≦10%
 光缆抗拉强度：≧200N
 光缆最小弯曲半径：30mm
 光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km
 光缆颜色：黄色
3.工作波长：1310nm、1550nm
4. 光纤的衰减：≦0.37dB/km(1310nm)
             ≦0.25dB/km(1550nm)
5.光纤的截止波长：λC≦1250nm
6.光纤连接器光学指标
 插入损耗：IL≦0.2dB
 回波损耗：RL≧50dB
 连接衰减：≦0.5dB（包括互换和重复）
 互换回波损耗：≧35dB
 插拔耐久性寿命：>1000次仍能满足衰减要求。
7.光纤连接器陶瓷插针物理干涉指标：
 曲率半径：10mm≦R≦25mm
 研磨球面偏心：≦50um
 光纤凹凸量：50nm
8.光纤连接器外观检查
 光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器
 的接合平顺，易于插拔。
9.光纤连接器陶瓷插针端面外观检查
10.光纤连接器插拔力：2.5-20N
11.光纤连接器使用条件
  运输和储存时温度：-20℃-+60℃
  工作温度：+5℃-+40℃
  相对湿度：保证性能：10%-90%（+35℃）
  温度循环实验：时间：≧72h
   范围：-10℃-+45℃
   上升和下降速度：0.5℃/分种
12.光纤连接器的标志
    单模光纤连接器的光缆外观为黄色。
   每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生     产日期、生产编号、
  插入损耗数值、回波损耗数值及产品两端的区分标志。
   光纤连接器的包装盒上标注有产品型号、生产厂家。

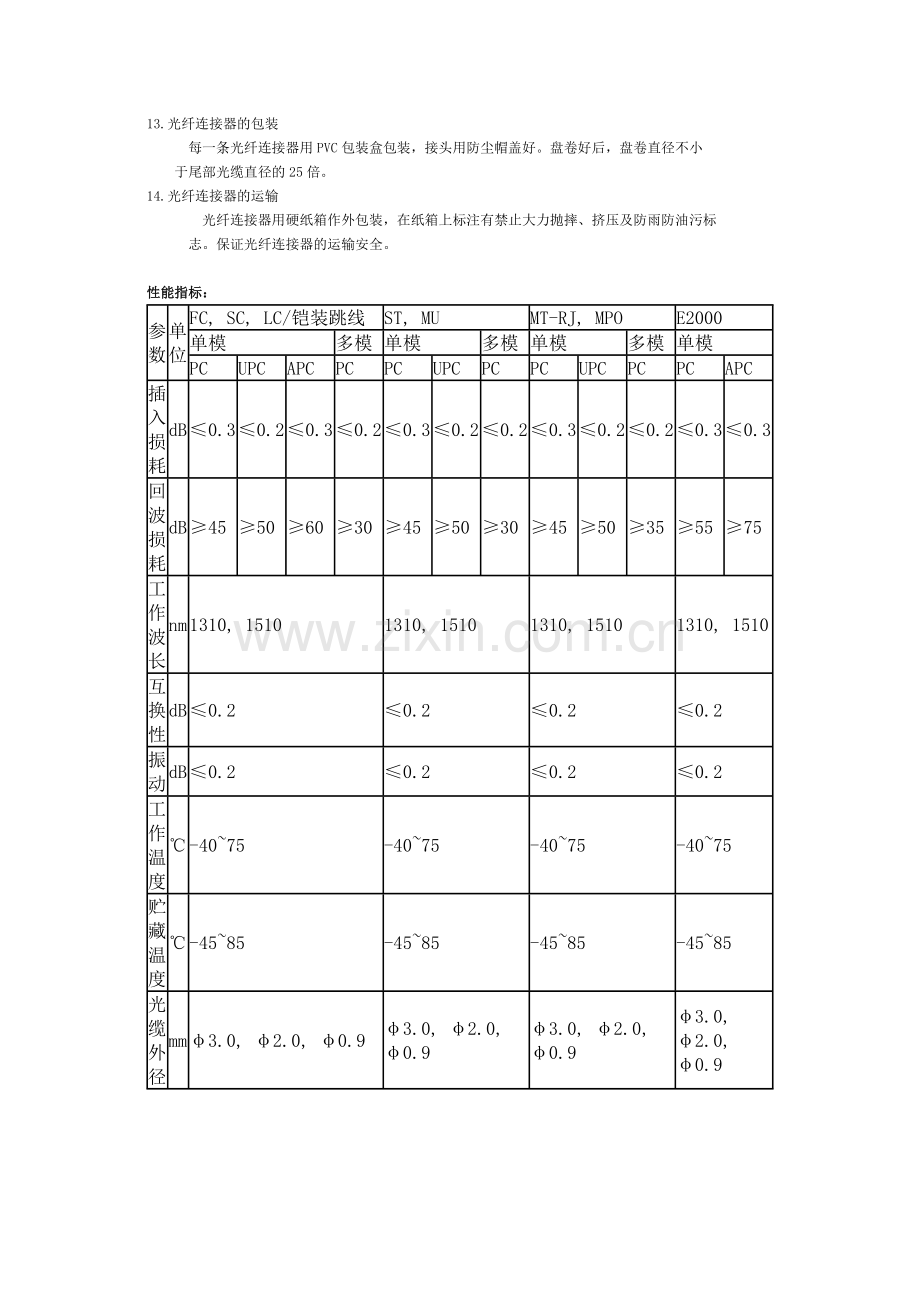

13.光纤连接器的包装
   每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。盘卷好后，盘卷直径不小
  于尾部光缆直径的25倍。
14.光纤连接器的运输
    光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标
   志。保证光纤连接器的运输安全。

性能指标：
参数
单位
FC, SC, LC/铠装跳线
ST, MU
MT-RJ, MPO
E2000
单模
多模
单模
多模
单模
多模
单模
PC
UPC
APC
PC
PC
UPC
PC
PC
UPC
PC
PC
APC
插入损耗
dB
≤0.3
≤0.2
≤0.3
≤0.2
≤0.3
≤0.2
≤0.2
≤0.3
≤0.2
≤0.2
≤0.3
≤0.3
回波损耗
dB
≥45
≥50
≥60
≥30
≥45
≥50
≥30
≥45
≥50
≥35
≥55
≥75
工作波长
nm
1310, 1510
1310, 1510
1310, 1510
1310, 1510
互换性
dB
≤0.2
≤0.2
≤0.2
≤0.2
振动
dB
≤0.2
≤0.2
≤0.2
≤0.2
工作温度
℃
-40~75
-40~75
-40~75
-40~75
贮藏温度
℃
-45~85
-45~85
-45~85
-45~85
光缆外径
mm
φ3.0, φ2.0, φ0.9
φ3.0, φ2.0, φ0.9
φ3.0, φ2.0, φ0.9
φ3.0, φ2.0, φ0.9
