GPS移动目标管理系统
公司车辆管理简介

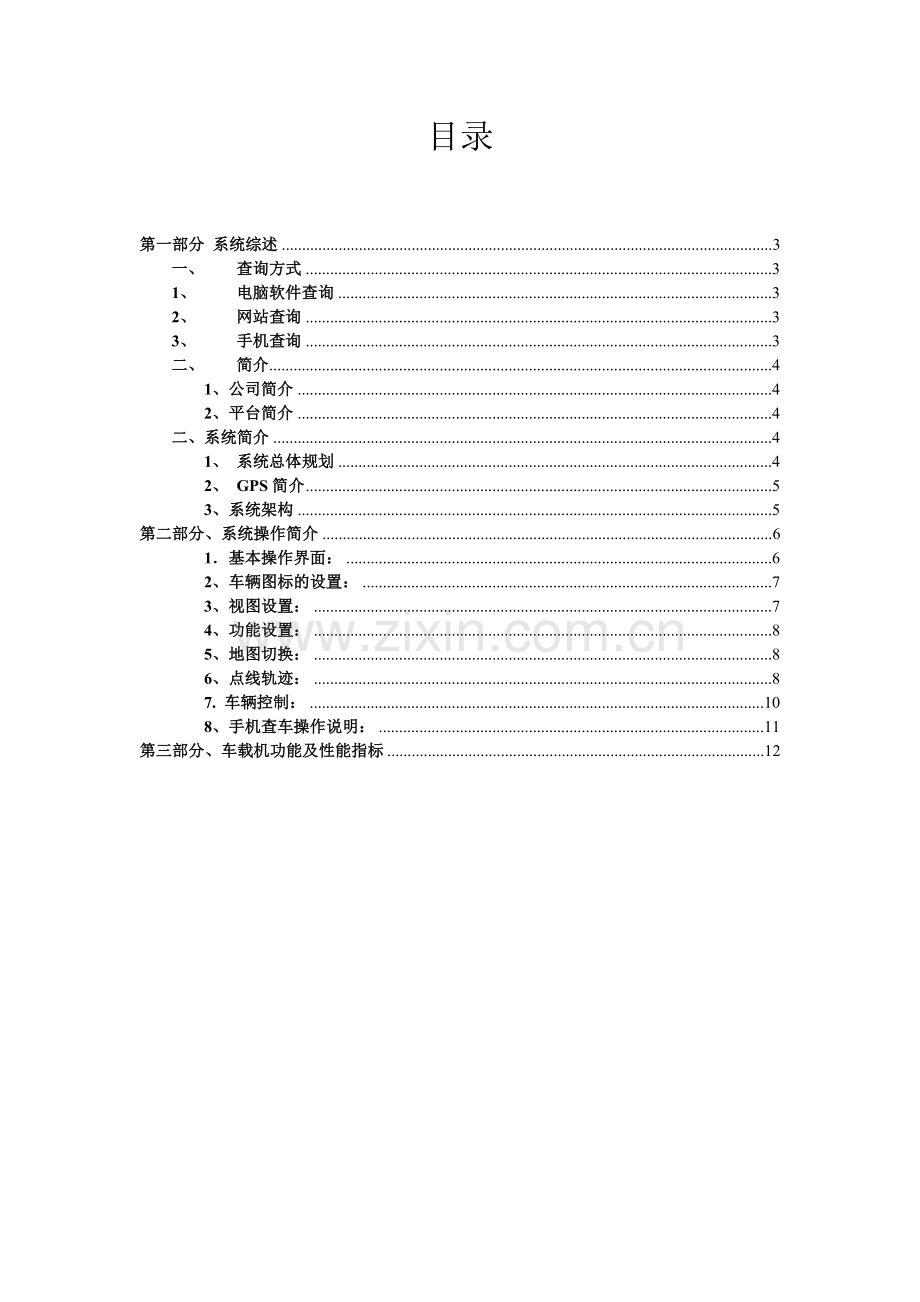

目录

第一部分 系统综述 3
一、 查询方式 3
1、 电脑软件查询 3
2、 网站查询 3
3、 手机查询 3
二、 简介 4
1、公司简介 4
2、平台简介 4
二、系统简介 4
1、 系统总体规划 4
2、 GPS简介 5
3、系统架构 5
第二部分、系统操作简介 6
1．基本操作界面： 6
2、车辆图标的设置： 7
3、视图设置： 7
4、功能设置： 8
5、地图切换： 8
6、点线轨迹： 8
7. 车辆控制： 10
8、手机查车操作说明： 11
第三部分、车载机功能及性能指标 12

第一部分 系统综述
一、 查询方式

智勤车辆监控系统可同时提供三种查询方式：电脑软件、网站查询和手机查询。用户可任意选择或全部使用，不另外收费
1、 电脑软件查询
为单位管理用户常用查询方式，采用c/s构架，运行速度快，功能强大，车辆运行报表一目了然。

2、 网站查询
辅助查询方式，用于未安装软件查车客户端的电脑。只需打开浏览器输入，输入用户名密码即可查询相应车辆的位置、行驶轨迹等

3、 手机查询
辅助便携查询方式，可在手机上安装查车软件，随时随地进行查看

二、 简介
1、公司简介
潍坊智勤信息科技有限公司，是专业提供卫星定位服务、通信导航系统运营平台和应用软件的系统集成商。公司专注于定位服务、通信导航领域的运营系统开发，拥有丰富的GPS位置信息服务运营及开发经验，完善的售后服务体系和专业的开发运营团队。
2、平台简介
GPS管理调度平台有效采用GIS，GPS，GPRS等技术实现对车辆进行7x24小时的可视化管理调度。具有简洁易操作，数据稳定速度快，地图自动更新等特点。针对环卫车辆的运行特点，可实现对车辆的实时监控，轨迹回放，行驶报表、里程报表、速度报表等功能，亦可对车辆进行分别或者统一限速，车辆一旦超过所限制速度，平台就会出现超速报警。此外客户可根据需要使用自有地图或者对网络地图进行添加标注，方便管理调度。

二、系统简介
1、 系统总体规划
本GPS车辆管理调度系统采用GPS全球卫星定位系统作为主要定位手段；采用短信和GPRS无线通讯方式作为监控调度信息的传输手段；采用GIS地理信息处理系统提供地理位置信息；采用SQL SERVER数据库及相关技术作为系统数据储存手段。
2、 GPS简介
GPS--全球卫星定位系统（Global Positioning System）
系美国最初为军方服务而提出并实施的庞大的宇宙、航天工程。系统共有24颗卫星运行于太空特定的轨道上向地球发射定位信息，地面GPS接收机可获取经度、纬度、高度、方向、速度、时间等信息为其军事情报服务。随着科技的发展和民用需求，已全面对民用开放，被广泛用于航天、测绘、交通管理等领域，其中地面移动目标（如车辆等）的定位、监控是使用定位技术最为成功的行业。
3、系统架构
智勤GPS定位系统平台基于BS和CS架构，运行速度快，无论对单车辆定位或者是组车辆定位，系统反应速度均为数秒钟。客户端地图直接与电子地图公司地图服务器端口对接，可以保证地图的实时更新，其中包括51地图，mapabc地图，mapbar地图，365地图，Google卫星地图、google地形图等，简捷美观实用，可以实时监控车辆的行驶位置、行驶速度、停车时间、超速报警、越界报警、远程断油断电、远程拍照、历史行车路线查询、月/日行驶公里统计、月/日报警统计，油耗统计等。

第二部分、系统操作简介
概述
系统平台基于BS和CS架构，运行速度快，无论对单车辆定位或者是组车辆定位，系统反应速度均为数秒钟。客户端地图直接与电子地图公司地图服务器端口对接，可以保证地图的实时更新，其中包括51地图，mapabc地图，mapbar地图，365地图，Google卫星地图、google地形图等，简捷美观实用，可以实时监控车辆的行驶位置、行驶速度、停车时间、超速报警、历史行车路线查询、月/日行驶公里统计、月/日报警统计，油耗统计（加装油量传感器）等。
1．基本操作界面：

主界面主要包括以下几个部分：
A.标题栏：显示本系统名称、版本。
B. 系统菜单栏：包括系统设置、视图设置、查询、功能、外设、工具、地图设置、窗口，帮助等。
C.信息栏：包括地图列表、车辆分组、本地分组、标注管理、驾驶导航、统计报表。
D.地图显示区：用来显示电子地图和监控目标，可以进行缩放、拖动，可以任意几点测距离，测面积。
E.车辆列表栏：具体显示每辆车的车牌号码、车机电话、车主信息、服务器的时间、车辆的经纬度、速度、方向及位置信息。
F.报警栏：记录报警车辆的报警时间和报警内容。
G.信息滚动条： 滚动播放全国道路实时路况，主要包括高速、国道通行动态信息等；滚动显示当前用户监控的所有车辆所在地的天气动态。路况播放和轨迹回放切换显示，轨迹回放结束后15秒自动进入路况播放界面。
H.弹出框：可显示消息，报警等内容。显示的内容用户可以在系统菜单栏的设置选项来设置。
I.程序状态栏：显示当前农历日期、当前登录用户名称、登录时长、网络连接状态等信息。
2、车辆图标的设置：

3、视图设置：
对客户端页面显示内容的设置。

4、功能设置：
快速切换到信息栏的功能选项项目。

5、地图切换：
根据菜单栏“地图”列表中罗列的地图来选择，客户端以哪种地图来显示。

6、点线轨迹：
车辆行驶过的路程以点和线的形式同时展现出来。如图：

备注：点线轨迹时，鼠标指针停留在轨迹上的某一点，就会显示出这辆车在这一路程点上的历史数据（经纬度状态等）。如下图：

清除轨迹：回放结束后，清除地图中的轨迹。
跟踪操作方法：
<1>在车辆列表中选择某一辆车；
<2>根据需要选择主窗口跟踪或者分窗口跟踪；
<3>根据需要选择线轨迹或者点轨迹进行跟踪；（也可同时都选，跟踪的轨迹则是点线结合的）
<4> 这时此车辆的行驶轨迹就以点或者线的形式在地图中展现出来。
轨迹回放的操作方法：
<1>在车辆列表中选择某一辆车；
<2>根据需要选择主窗口跟踪或者分窗口跟踪； <3>选择点线轨迹进行，（为了查看方便，轨迹回放时车辆的轨迹都是以点线结合的方式展现出来的）
<4>点击按钮 ；
这时弹出“选择日期”对话框，根据需求选择进行轨迹回放的时间段，即开始时间，结束时间。（系统支持的最长回放时间为3天。）如图：

<5>点击确定，即可地图中对该车辆进行轨迹回放。
备注：车辆正在进行轨迹回放时，用户不能切换到别的车辆，必须等车辆回放自然结束或者点击 ，再进行切换。路况播放和轨迹回放切换显示，轨迹回放结束后15秒自动进入路况播放界面。

7. 车辆控制：
车辆列表区可显示每一辆车的详细信息（编号、车牌号码、经纬度、状态、位置 、车机信息、车主信息等），方便用户进行管理，用户可点击每一列的列标题对此列进行排序。
功能：
<1>针对每一辆车，可具体设置它需要在车辆列表区显示的信息。如车牌号码经纬度 状态 位置 车机信息车主信息等
<2>可根据需要对每一辆车发布车机命令，如单次，连续回报、设置超速值、切断油电、恢复油电等。

8、手机查车操作说明：
智勤GPS监控系统可通过ios，android等移动终端进行车辆监控。如下图

第三部分、车载机功能及性能指标
在GPS系统规划之初，我们就设计了车机的型号和通讯协议。针对国内车载机所选GPS模块质量参差不齐的现状，我们特意选择了定位准确、迅速的SST公司的GPS模块作为定位模块，并选择了工业控制专用芯片与接口配件，以保证在各种恶劣条件下终端能够正常工作，达到性能最优。
车机主要功能
监控：监控中心根据一定的监控参数对车载终端实施连续不断的监控。
位置查询；
实时定位：规定时间间隔、距离间隔、规定时刻点、范围、速度定位；
地图修正：通过车机的地图数据，对当前的地图进行增删和修改。
设备故障报警功能：GPS车载装置能自动检测工作状态，及时发现是否故障，及时向中心报警。
车机特点
：更小的体积、更广阔的安装空间，大小是市面上常见车机的1/3～1/2
：无延时的实时GPRS数据传输可以随时获得车辆信息
：低功耗设计
：通信通道分TCP和UDP两种，短信不超过110字节，低廉的通信费用大大节约使用成本
：9－36V宽电压设计，自动匹配不同电瓶电压的车辆，无需另配电源转换器
：高速的数据传输速率可以同时向所有的车辆发布信息

性能指标
见下表：
GPS接收部分
1
接收方式
≥12通道并行接收 L1 1575.42MHz C/A码
2
符合美国军用标准
MIL-STN810E
3
跟踪卫星方式
全场ALL-IN-VIEW
4
定位精度
15米，SA OFF
5
典型热启动时间
15秒
6
自动冷启动时间
40秒
7
自动初始化时间
4分钟
8
重捕获时间
2.0秒
9
通信协议
NMEA0183
10
信号电平
LRS232C、TT电平
11
微带高灵敏度天线
50ohm
12
坐标基准
WGS-84
13
供电电源
5V（±4%）
14
工作温度
-40 ℃ ～ +70 ℃
15
工作湿度
20 ～ 95%
GPS/GSM通讯模块及通讯控制器
1
频率范围GSM
900\1800 MHz (Class4 — 2W)
2
电源接口
9～30V
3
电流
工作状态<250mA,12V;待机状态<150mA,12V
4
外接麦克
2V/2KW <0.5Ma>
5
尺寸
11.5×6.8×4.2
6
工作温度
-20℃— +55℃
7
存储温度
-25℃— +70℃
8
冲击指标
30g
9
振动指标
IS-19：1.5g加速度，5到500Hz
10
SIM卡读卡器
1内置—芯片SIM CARD
11
物理接口
1 RS-232 串行异步通讯5V 逻辑电平（CMOS）
12
通信协议
AT命令集，含GSM 07.07和GSM 07.05
13
数据传输
透明-V.42 可达36，000bps（DDF）
非透明-9600bps V110-GSMISDN
14
SMS收发
PDU模式，符合GSM 07.05
15
话音
使用外设支持话音输入/输出 全双工
16
RF协议
GSM
17
材料
铝合金外壳
18
响应时间
<10秒
19
误码率
<0.01%
