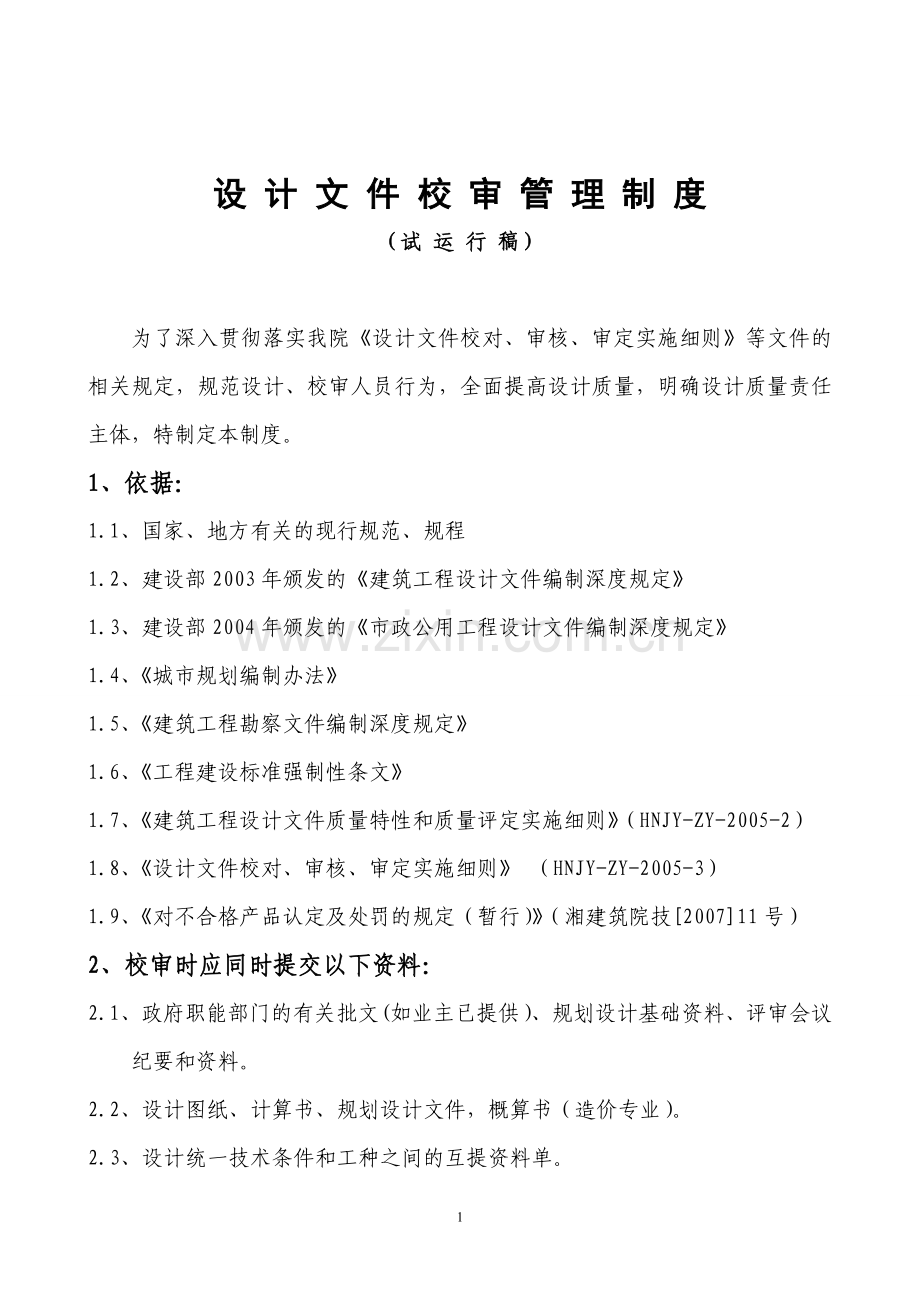

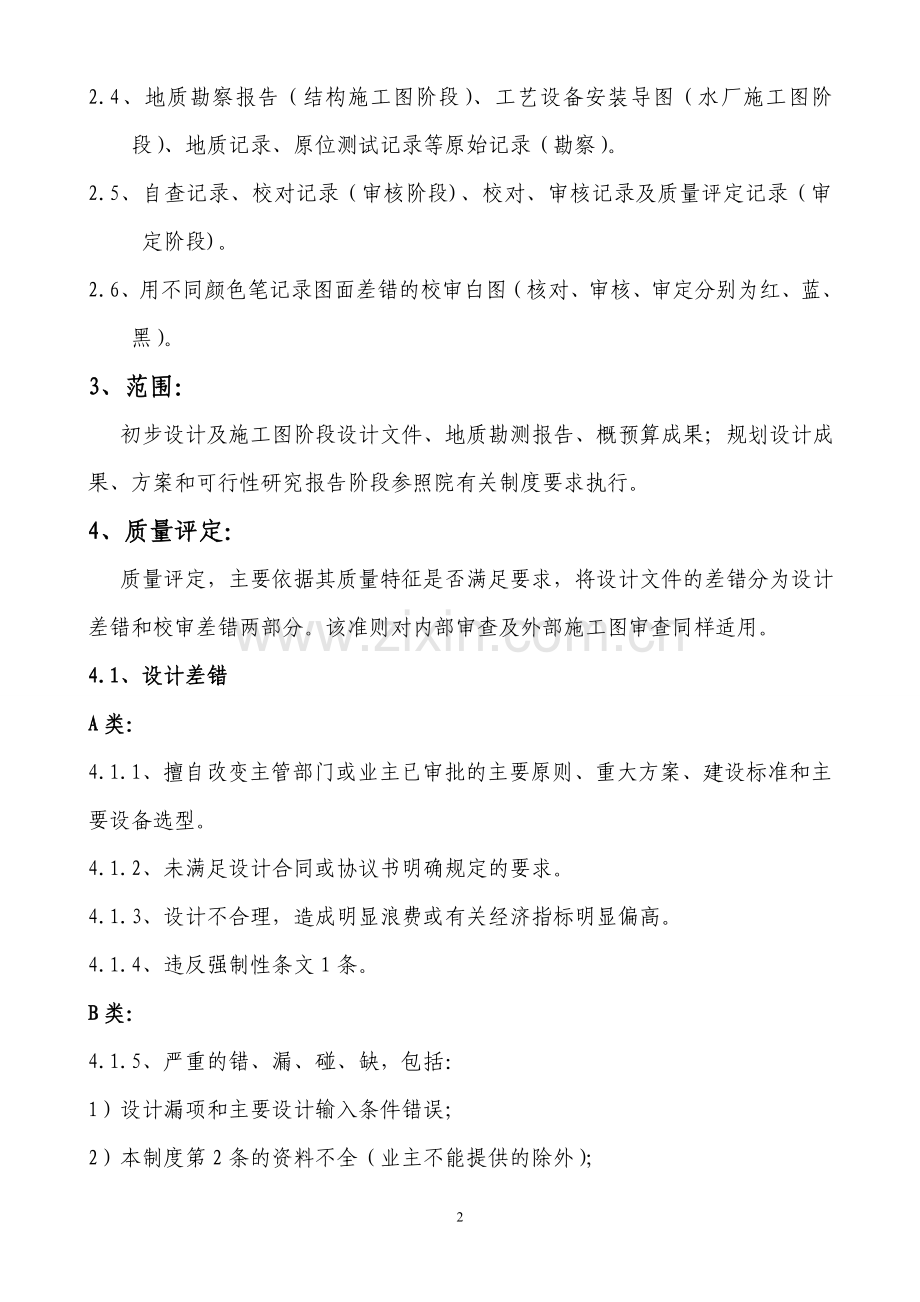

设 计 文 件 校 审 管 理 制 度（试 运 行 稿） 为了深入贯彻落实我院设计文件校对、审核、审定实施细则等文件的相关规定，规范设计、校审人员行为，全面提高设计质量，明确设计质量责任主体，特制定本制度。1、依据：1.1、国家、地方有关的现行规范、规程1.2、建设部2003年颁发的建筑工程设计文件编制深度规定1.3、建设部2004年颁发的市政公用工程设计文件编制深度规定1.4、城市规划编制办法1.5、建筑工程勘察文件编制深度规定1.6、工程建设标准强制性条文1.7、建筑工程设计文件质量特性和质量评定实施细则（HNJY-ZY-2005-2）1.8、设计文件校对、审核、审定实施细则 （HNJY-ZY-2005-3）1.9、对不合格产品认定及处罚的规定（暂行）（湘建筑院技200711号）2、校审时应同时提交以下资料：2.1、政府职能部门的有关批文(如业主已提供）、规划设计基础资料、评审会议纪要和资料。2.2、设计图纸、计算书、规划设计文件，概算书（造价专业）。2.3、设计统一技术条件和工种之间的互提资料单。2.4、地质勘察报告（结构施工图阶段）、工艺设备安装导图（水厂施工图阶段）、地质记录、原位测试记录等原始记录（勘察）。2.5、自查记录、校对记录（审核阶段)、校对、审核记录及质量评定记录（审定阶段)。2.6、用不同颜色笔记录图面差错的校审白图（核对、审核、审定分别为红、蓝、黑）。3、范围： 初步设计及施工图阶段设计文件、地质勘测报告、概预算成果；规划设计成果、方案和可行性研究报告阶段参照院有关制度要求执行。 4、质量评定： 质量评定，主要依据其质量特征是否满足要求，将设计文件的差错分为设计差错和校审差错两部分。该准则对内部审查及外部施工图审查同样适用。4.1、设计差错A类： 4.1.1、擅自改变主管部门或业主已审批的主要原则、重大方案、建设标准和主要设备选型。4.1.2、未满足设计合同或协议书明确规定的要求。4.1.3、设计不合理，造成明显浪费或有关经济指标明显偏高。4.1.4、违反强制性条文1条。B类： 4.1.5、严重的错、漏、碰、缺，包括：1）设计漏项和主要设计输入条件错误；2）本制度第2条的资料不全（业主不能提供的除外）；3）计算假定、计算简图错误，主要的计算公式选择错误，使用的计算机软件未经鉴定或选择错误，计算结果错误；4）主要设备,材料选择错误，采用淘汰产品或质量指标达不到要求的产品；5）任意两个专业之间严重干涉；主要设备和主要管线布置错误；设备、管线、构件、基础等严重干涉或碰撞。6）关键的控制尺寸、坐标错误；7）造成使用功能局部性明显不合理的错误；8）导致本专业或其他专业进行重大修改，且由于修改导致出图时间延误的错误。4.1.6、违反程序文件初设/施工图专业设计统一技术条件单（QP-05-08）或专业互提资料单（QP-05-09）内容中任意1条。4.1.7、不符合建筑工程设计文件编制深度规定中与设计内容有关的任意1条。4.1.8、违反规范中注明“应”的条文且无正当理由及无可靠技术措施1处。C类： 4.1.9、一般的错、漏、碰、缺，包括：1）图面非关键性的一般尺寸错误；2）图纸投影关系有误；3）图纸交待不清，造成整套图纸前后不符，缺少必要反映设计意图的大样和节点；4）技术条件和说明不合理通顺，技术用语、计算单位不符合国家标准；5）非主要设备和管线布置不合理，次要孔洞或预埋件遗漏或错误；6）局部坐标或标高、尺寸等错误，引起少量返工；7）本专业同一图册中的图纸出现不一致之处但不导致较大返工；8）非关键性材料设备选择不合理，个别小型设备仪表及附件选择不合理。D类： 4.1.10、图面非技术性错误，包括：1）不符合现行制图标准或规定；2）图面表示不完整、不清晰、位置不当造成识图困难；3）位置尺寸错误，但通过逻辑判断属于易于发现者；4）有错字、别字、漏字，文字说明不通顺，错用标点符号，尚不致引起误解；5）漏画尺寸线、剖面线、引出线及箭头线等；6）不必要的扩大图形比例或过分简化；7）图签、会签及目录填写有误或不完整；8）其他图面错误。4.2、校审差错E类： 4.2.1、经校对的设计文件仍存在： 1）本制度中A类差错中的4.1.1条、4.1.2条、4.1.3条。2）2N处以上（或达到40条以上）C、D类差错。N为图纸张数（以下同）。3）0.2N条以上（或达到5处以上）B类差错。4.2.2、经审核或审定的设计文件仍存在：1）本制度中A、B类差错2）0.2N条以上（或达到5条以上）本制度中C类差错。5、校审人员的前期工作： 工种负责人应对项目的设计质量和进度负责，项目的所有人员应贯彻“预防为主”的思想，做好设计策划和设计输入工作。5.1、工程项目初设、施工图阶段设计前，必须由工种负责人召集项目的所有人员召开会议，按程序文件中设计输入文件和表格的要求，逐条检查设计输入文件。所有表格必须如实填写并由当事人签字。5.1.1、及时校审工种负责人提供的各专业设计统一技术条件。5.1.2、校对人应检查设计输入文件是否正确、完整。5.1.3、确定各专业的优选设计方案，严格监督检查各技术接口管理措施的实施凡涉及文件中的安全性、功能性、经济性及其他重大问题，应在设计输入阶段解决，并要有明确记录。5.1.5、主导专业作业图须由校对、审核人签字认可，方能提供给其他专业。各工种负责人组织实施专业之间的互提资料，并审查本专业所提资料是否符合本专业深度要求和是否满足受资专业的需要。5.2、在初步设计和施工图设计过程中，校审人可根据进度计划安排，按设计输入内容进行中间检查工作。 5.2.1、设计人在设计过程中如发现问题应及时与校审人员共同讨论，及时解决。5.2.3、校对人应及时校对修改作业图，设计人需在修改处做好明显标记后再发给其他专业。6、对校审时间安排的规定： 各项目在设计计划制定时，应安排科学合理的时间进行校审工作。为了有效缩短设计周期，提高工作效率，校审人可在项目设计过程中分步、分阶段进行校审工作，但提交校审时相应阶段的资料应是完整的。校审的时间一般不得少于以下规定，但在事先征得校审人同意且校审人认为能满足校审质量的情况下，可适当缩短时间。6.1、任何项目都不得少于1天。6.2、单体住宅建筑不得少于23天（校对1天，审核0.51天，审定0.51天）。住宅小区，将其分成若干单体建筑（重复利用的同一类型算做一栋）计算。可在设计过程中分别对每个单体进行校审。6.3、单体1万M2以内普通公共建筑不得少于4天（校对2天，审核1天，审定1天）。6.4、复杂公共建筑或超高层建筑不得少于68天（校对34天，审核1.52 天，审定1.52天）。6.5、水厂、污水厂、垃圾处理厂每个单项校审时工艺专业主要构筑物不少于4天（校对2天，审核1天，审定1天），结构专业主要构筑物不少于5天（校对3天，审核1天，审定1天），其它构筑物不少于3天（校对1天，审核1天，审定1天）。6.6、规划专业校审：总规8天（校对4天，审核2.5天，审定1.5天）； 详规5天（校对2.5天，审核1.5天，审定1天）。6.7、勘察专业校审不少于2天（审核1天，审定1天）。6.8、造价专业校审不少于2天（审核1天，审定1天）。7、评定方法及步骤：7.1、设计人按设计计划的要求可以分阶段及时向校对人提供需校对的设计文件资料，要求做到第一道工序认真仔细，并在校审文件交接清单中填写需要校对的内容并记录“已自校，基本满足设计要求”。7.2、校对人、审核人、审定人在初设/施工图校审记录单中记录校对审核结果，并标明各类差错的数量和违反本制度的条例名称，但对同一个错误不重复记录。7.3、在校审过程中，校审人在设计文件中发现下列情况，可退回设计人：7.3.1、出现本制度中A类差错中的4.1.1、4.1.2或4.1.3。7.3.2、设计文件存在严重漏项或设计整体深度不符合要求。7.4、在校审过程中，校审人发现下列情况，可退回上一级校审人员。7.4.1、出现7.3.1的情况。7.4.2、出现超出E差错4.2.1或4.2.2条中规定C、D、E类差错数量的0.5倍以上。7.4.3、经审核的设计文件出现B类差错中的4.1.4或4.1.6。7.4.4、无校审资料。8、处罚：（先广泛征求意见，再制定细则）9、附则： 9.1、本制度未涉及的事项遵照院其他相关规章制度执行。9.2、本制度经“院技术委员会”讨论通过后执行。9.3、本规定由“院技术委员会”负责解释。7
