外装饰工程临时用电方案.doc

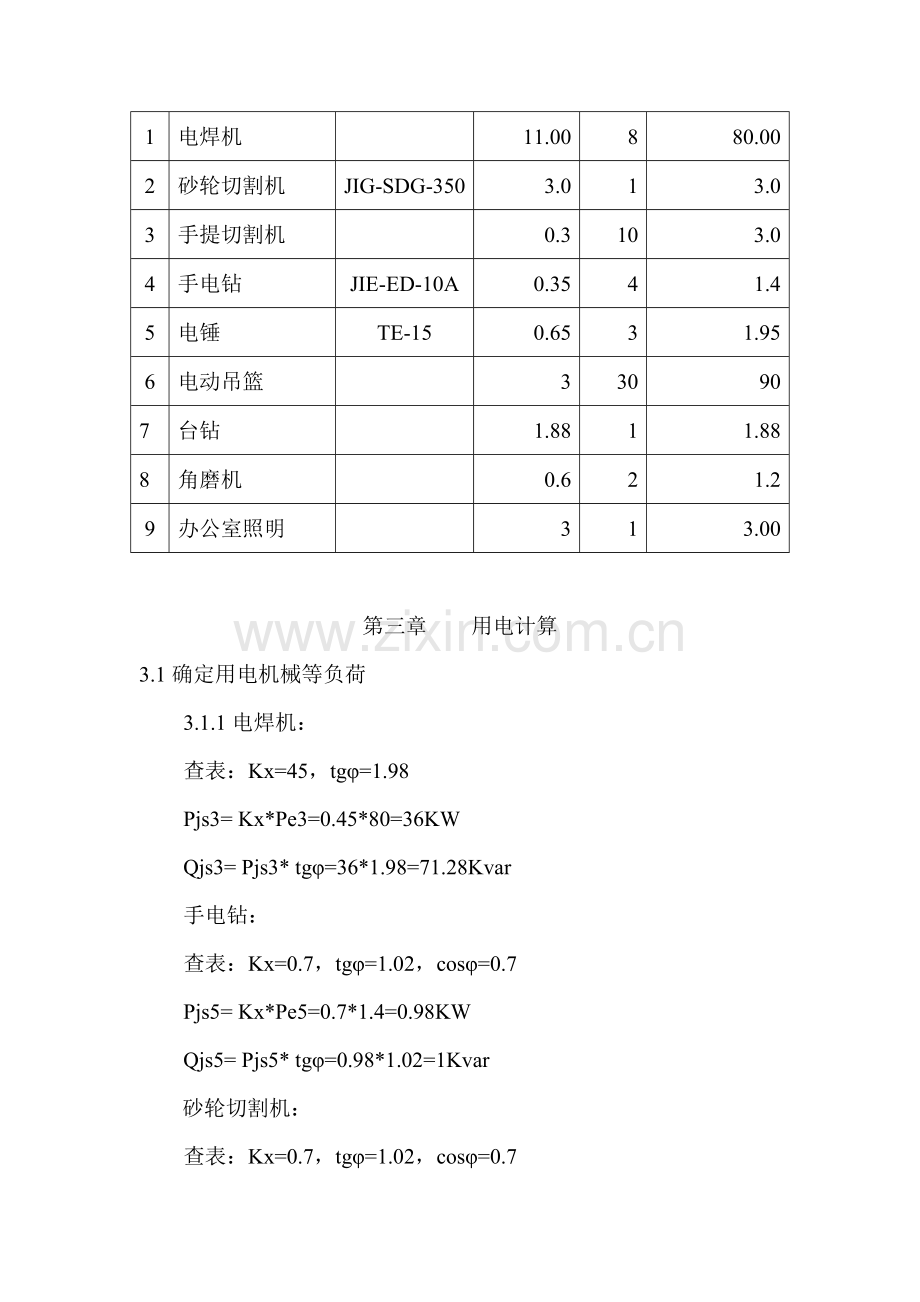

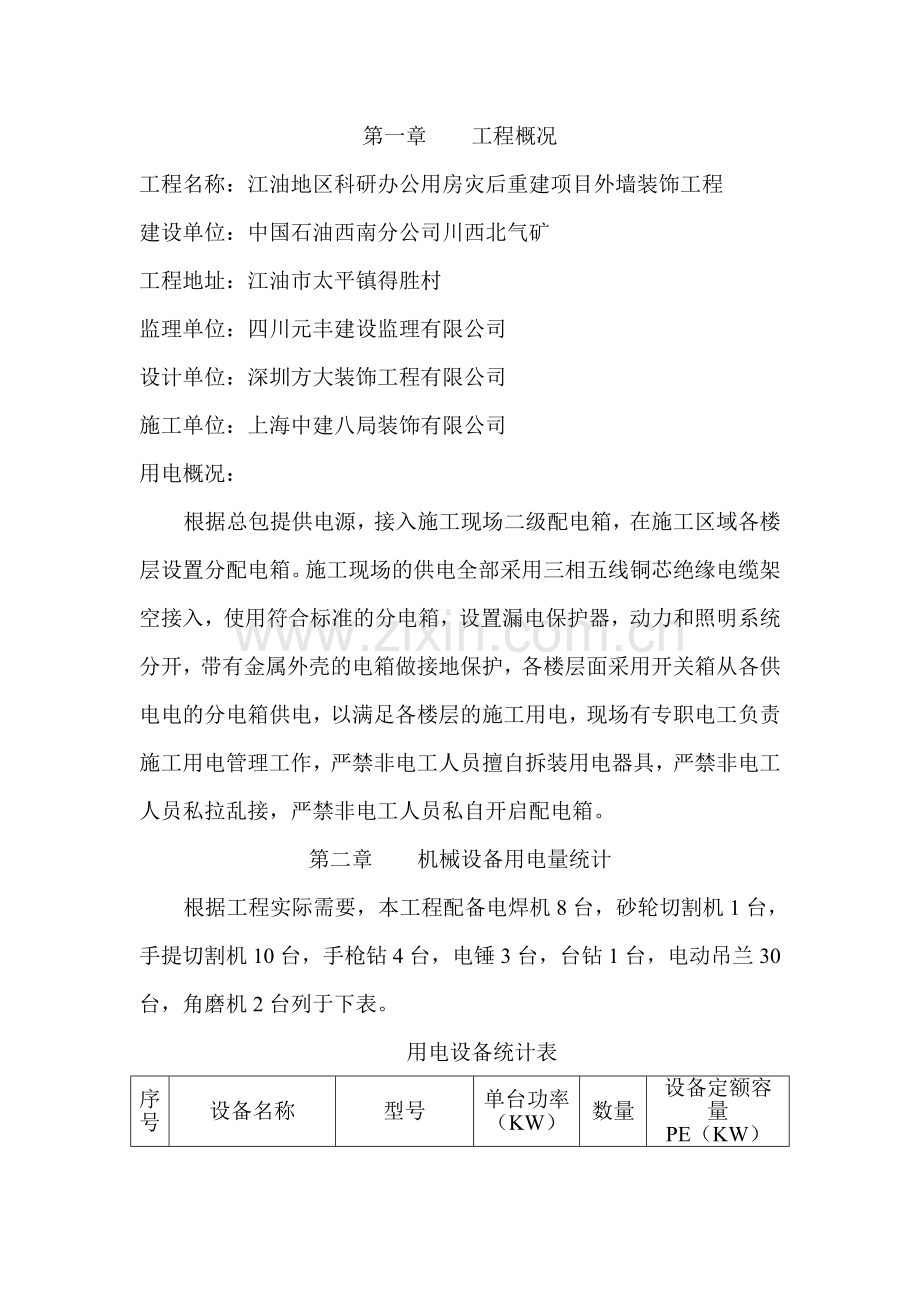

第一章 工程概况工程名称：江油地区科研办公用房灾后重建项目外墙装饰工程建设单位：中国石油西南分公司川西北气矿工程地址：江油市太平镇得胜村监理单位：四川元丰建设监理有限公司设计单位：深圳方大装饰工程有限公司施工单位：上海中建八局装饰有限公司用电概况：根据总包提供电源，接入施工现场二级配电箱，在施工区域各楼层设置分配电箱。施工现场的供电全部采用三相五线铜芯绝缘电缆架空接入，使用符合标准的分电箱，设置漏电保护器，动力和照明系统分开，带有金属外壳的电箱做接地保护，各楼层面采用开关箱从各供电电的分电箱供电，以满足各楼层的施工用电，现场有专职电工负责施工用电管理工作，严禁非电工人员擅自拆装用电器具，严禁非电工人员私拉乱接，严禁非电工人员私自开启配电箱。第二章 机械设备用电量统计根据工程实际需要，本工程配备电焊机8台，砂轮切割机1台，手提切割机10台，手枪钻4台，电锤3台，台钻1台，电动吊兰30台，角磨机2台列于下表。用电设备统计表序号设备名称型号单台功率（KW）数量设备定额容量PE（KW）1电焊机11.00880.002砂轮切割机JIG-SDG-3503.013.03手提切割机0.3103.04手电钻JIE-ED-10A0.3541.45电锤TE-150.6531.956电动吊篮330907台钻1.8811.888角磨机0.621.29办公室照明313.00第三章 用电计算3.1确定用电机械等负荷3.1.1电焊机：查表：Kx=45，tg=1.98Pjs3= Kx*Pe3=0.45*80=36KWQjs3= Pjs3* tg=36*1.98=71.28Kvar手电钻：查表：Kx=0.7，tg=1.02，cos=0.7Pjs5= Kx*Pe5=0.7*1.4=0.98KWQjs5= Pjs5* tg=0.98*1.02=1Kvar砂轮切割机：查表：Kx=0.7，tg=1.02，cos=0.7Pjs6= Kx*Pe6=0.7*3=2.1KWQjs6= Pjs6* tg=2.1*1.02=2.14Kvar手提切割机：查表：Kx=0.7，tg=1.02，cos=0.7Pjs8= Kx*Pe8=0.7*3=2.1KWQjs8= Pjs8* tg=2.1*1.02=2.14Kvar电锤：查表：Kx=0.7，tg=1.02，cos=0.68Pjs10= Kx*Pe10=0.7*1.95=1.37KWQjs10= Pjs10* tg=1.37*1.02=1.4Kvar电动吊篮：查表：Kx=0.3，tg=1.02，cos=0.68Pjs10= Kx*Pe10=0.3*90=27KWQjs10= Pjs10* tg=27*1.02=27.54Kvar台钻：查表：Kx=0.7，tg=1.02，cos=0. 8Pjs11= Kx*Pe11=0.7*1.88=1.32KWQjs11= Pjs11* tg=1.32*1.02=1.34Kvar角磨机：查表：Kx=0.7，tg=1.02，cos=0. 8Pjs11= Kx*Pe11=0.7*1.2=0.84KWQjs11= Pjs11* tg=0.84*1.02=0.86Kvar现场照明：查表：Kx=0.7，tg=1.02，cos=0. 7Pjs12= Kx*Pe12=0.7*3=2.1KWQjs12= Pjs12* tg=2.1*1.02=2.142Kvar3.2确定总用电负荷总有功率为：Pjs=Kx*(Pjs1+ Pjs2+ Pjs12) =0.7*(36+0.98+2.1+2.1+1.37+27+1.32+0.84+2.1) =73.81KW 总无功率为：Qjs=Kx*(Qjs1+Qjs2+Qjs12) =0.7*(71.28+1+2.14+2.14+1.4+27.54+1.34+0.86+2.14) =107.7KW总视在功率=(Pjs2+ Qjs2)=(73.812+107.72)=130.56 KW总电流计算：Ijs=Pjs/31/2Ue=130.56/（31/20.38）=198.37A总回路电流计算： Ijs=Pe/（31/2UeCOS）=198.37/（1.7320.380.7） =430.57A各分供电回路电流：430.57/3=143.52A3.3确定电缆根据总的计算电流查表得接入配电箱的电缆选用铜芯橡皮绝缘导线BV-3*35mm2+10mm2+1*6mm2，可以满足使用要求。第四章 线路搭设4.1技术措施4.1.1制定安全用电责任制，做好安全用电专项技术交底。4.1.2按TN-S系统要求设置三相五线制，杜绝疏漏。4.1.3各级配电箱配置完备，接地接零良好，电箱周围无材料等障碍物堆放，严格实行用电三级配电，两级保护。4.1.4各级配电箱固定设置。4.1.5各种用电设备全部采用标准插头插入电箱，电线严禁使用护套线和花线，严禁采用多用插座，严禁将电线直接插入插座孔内。4.1.6所有临时电线均应架空于2.5m以上，严禁拖地。4.1.7用电设备与开关箱间距不大于3m，配电箱与配电箱间距不大于30m。4.1.8手持电动工具的外壳、手柄、负荷线插头及开关等必须完好无损，使用前必须做空载试运转正常后方可使用。4.1.9使用的照明灯具必须有保护罩。4.1.10临时用电设备线路各种电动工具发生故障时，必须有电工或专业维修电工人员进行排除。4.1.11使用的设备停止工作时必须将开关箱中的控制开关断开，并锁好开关箱。4.2接零接地4.2.1在施工现场专用的中心点直接接地的电力系统中必须采用TN-S接零保护系统，电气设备的金属外壳必须有保护零线，专用保护零线应有工作接地线或由配电室的零线引出。4.2.2现场不得一部分设备做保护接零，另一部分做保护接地。4.2.3保护零线应单独敷设，不作他用，重复接地应与保护零线相连。4.2.3.1保护零线应统一标准为黄绿双色，在任何情况下，不得使用黄绿双色线作为负荷线。4.2.3.2保护接零接地极选用40钢管或50*50角铁，接地电阻不得大于4.4.3配电室4.3.1配电室应靠近电源，并放在无灰尘、无蒸汽、无振动的地方。4.3.2配电室应能自然通风，并应采取防止雨雪和动物出入的措施。4.2.3配电室不得小于3m*3m*3m，门不允许使用金属门，并应向外开启。4.4配电线路4.4.1本工程采用电缆供电、4.5配电箱4.5.1配电箱系统应接三级配电，即总配电箱二级配电箱三级配电箱（开关箱）。4.5.2总配电箱内照明及动力应分开设置，总配电箱设在靠近电源处。4.5.3分配电箱设在用电设备相对集中区，分配电箱距离不得大于30m，开关箱与设备距离不得大于3m。4.5.4配电箱应用1.5mm的铁板制作而成，装设端正、牢固，离地距离1.3m以上，移动电箱离地0.6m以上。4.5.5配电箱内应首先安装在绝缘板上，然后整体固定在箱内，箱体应与保护接零连接。4.5.6分配电箱、单机箱内的工作零线应通过接线端子板连接，并与保护零线端子板分设。4.5.7配电箱、单机箱的连接导线应采用铜芯线，接头不得松动，不得有外露带电部分。4.5.8配电箱、开关箱必须防雨。4.6电气装置选择4.6.1总配电箱应装总隔离开关、总熔断器和分路隔离开关熔断器及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能则可不设分路开关。4.6.2分配电箱应装总开关、总熔断器和分路熔断器（总自动开关的额定值、动作额定值应与分路相适应）。4.6.3每台用电设备应有各自的专用开关箱（单机箱、开关箱），必须实行一机一闸，严禁一闸多用。4.6.4漏电保护器应装在电源隔离开关的负荷侧，开关箱内的漏电保护器其额定电流应大于30MA，动作时间小于0.1s。4.6.5所有熔断器不得以铜丝代替保险丝。4.7使用维护4.7.1所有配电箱应按系统图标明名称、用途，并作分路记号。4.7.2所有电箱应有门有锁，并由专人负责。4.7.3所有电箱每月进行检查，维修一次，并做好记录。4.7.4对电箱进行维修检查时，必须将其前一级相应的电源、开关分闸断电，并悬挂停电标识，严禁带电操作。4.7.5所有电箱操作顺序：送电：总配分配开关箱停电：开关箱分配总配4.8防火措施：4.8.1对总配和木工操作间配电设施部位设置灭火器。4.8.2新增设的电气设备必须由主管部门验收合格后方可使用。4.8.3各种电气线路不准超负荷，并绝缘良好。4.8.4不可用纸布或易燃物品做无骨架灯罩。4.8.5施工现场严禁私自使用电炉、电热器等。4.8.6电气设备线路应经常检查，发现可能引起火花、短路、发热和绝缘损坏等情况，必须立即修理。江油地区科研办公用房室内装饰工程施工用电方案上海中建八局装饰有限公司
