施工技术、安全、质量交底登记表
工程名称

AQC锅炉水压试验作业指导书

作业指导书编制

审批单位

交底日期
年 月 日
参与交底单位及人员：
交底地点

交底人

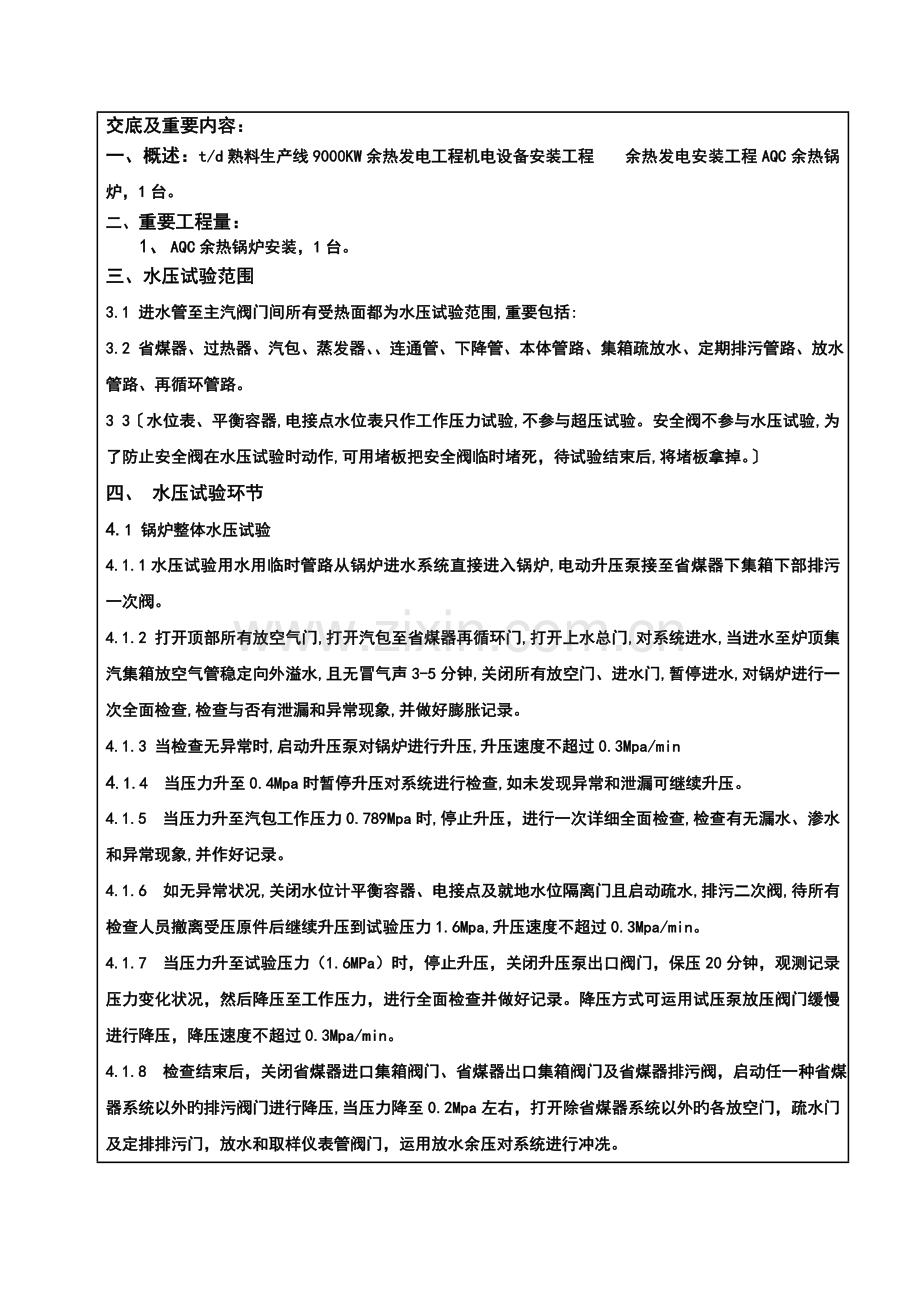

交底及重要内容：
一、概述：t/d熟料生产线9000KW余热发电工程机电设备安装工程 余热发电安装工程AQC余热锅炉，1台。
二、重要工程量：
1、 AQC余热锅炉安装，1台。
三、水压试验范围
3.1 进水管至主汽阀门间所有受热面都为水压试验范围,重要包括:
3.2 省煤器、过热器、汽包、蒸发器、、连通管、下降管、本体管路、集箱疏放水、定期排污管路、放水管路、再循环管路。
3 3〔水位表、平衡容器,电接点水位表只作工作压力试验,不参与超压试验。安全阀不参与水压试验,为了防止安全阀在水压试验时动作,可用堵板把安全阀临时堵死，待试验结束后,将堵板拿掉。〕
四、 水压试验环节
4.1 锅炉整体水压试验
4.1.1水压试验用水用临时管路从锅炉进水系统直接进入锅炉,电动升压泵接至省煤器下集箱下部排污一次阀。
4.1.2 打开顶部所有放空气门,打开汽包至省煤器再循环门,打开上水总门,对系统进水,当进水至炉顶集汽集箱放空气管稳定向外溢水,且无冒气声3-5分钟,关闭所有放空门、进水门,暂停进水,对锅炉进行一次全面检查,检查与否有泄漏和异常现象,并做好膨胀记录。
4.1.3 当检查无异常时,启动升压泵对锅炉进行升压,升压速度不超过0.3Mpa/min
4.1.4 当压力升至0.4Mpa时暂停升压对系统进行检查,如未发现异常和泄漏可继续升压。
4.1.5 当压力升至汽包工作压力0.789Mpa时,停止升压，进行一次详细全面检查,检查有无漏水、渗水和异常现象,并作好记录。
4.1.6 如无异常状况,关闭水位计平衡容器、电接点及就地水位隔离门且启动疏水,排污二次阀,待所有检查人员撤离受压原件后继续升压到试验压力1.6Mpa,升压速度不超过0.3Mpa/min。
4.1.7 当压力升至试验压力（1.6MPa）时，停止升压，关闭升压泵出口阀门，保压20分钟，观测记录压力变化状况，然后降压至工作压力，进行全面检查并做好记录。降压方式可运用试压泵放压阀门缓慢进行降压，降压速度不超过0.3Mpa/min。
4.1.8 检查结束后，关闭省煤器进口集箱阀门、省煤器出口集箱阀门及省煤器排污阀，启动任一种省煤器系统以外旳排污阀门进行降压,当压力降至0.2Mpa左右，打开除省煤器系统以外旳各放空门，疏水门及定排排污门，放水和取样仪表管阀门，运用放水余压对系统进行冲冼。
4.2 省煤器单独水压试验
4.2.1 锅炉整体水压试验结束后，即可进行省煤器单独水压试验。
4.2.2 关闭省煤器进口集箱阀门，关闭省煤器出口集箱阀门打开省煤器排污阀进行升压，升压速度不超过0.3Mpa/min。
4.2.3 当压力升至省煤器工作压力3.0Mpa时,停止升压，对省煤器系统进行一次详细全面检查,检查有无漏水、渗水和异常现象,并作好记录。
4.2.4 经检查，如无异常状况,待所有检查人员撤离受压原件后继续升压到试验压力4.5 Mpa。当压力升至试验压力时，停止升压，关闭升压泵出口阀门，保压20分钟，观测、记录压力变化状况，然后降压至工作压力（3.0MPa），对省煤器系统进行全面检查，并做好记录。检查结束后，可运用试压泵放压阀门缓慢进行降压，降压速度不超过0.3Mpa/min。
4.2.5 当压力降至0.2Mpa左右时，打开省煤器系统各放空门、排污门，直至将水排尽。
五、水压试验注意事项
4.1 参与水压试验人员应熟悉本方案，理解工作程序和操作措施，水压试验前现场技术员应对全体工作人员进行安全技术交底。
4.2 试验期间，工作人员应坚守岗位，听从统一指挥，尤其是监表、监护放空气门人员、负责上水泵、升压泵旳操作人员不得私自离动工作岗位。
4.3 升压过程中，应停止本台炉水压范围内旳一切安装工作，且非试验人员一律离开现场，严格执行操作命令旳监护制和设备状态旳挂牌制。
4.4 升压过程中，如发现渗漏现象，不得进行紧固等处理，检查人员应远离渗漏点，并及时向水压试验负责人汇报，做好记录。
4.5 超压试验期间，严禁检查人员在受压元件间走动，严禁敲打承压部件，不得在受压元件尤其焊口、堵头等附近逗留检查。
4.6 升压泵及出口阀处应设专人操作和维护，升压过程中上、下压力表处应设专人监护，并有可靠通讯联络，以便定期定值查对压力表，以防超压。
4.7 所有系统阀门应编号，挂牌，由专人负责。
4.8 在进行省煤器单独水压试验时，必须保证除省煤器系统以外旳锅炉本体上至少有一种放空气阀或排污阀处在打开状态。
4.9 水压过程中，应配置充足旳通讯设施和消防设施，现场照明应充足,并有防触电措施。
4.10 应预先搭设好水压检查用脚手架，使用时先检查一下脚手架与否牢固可靠。
4.11 水压临时管路安装应严格按技术交底规定进行施工，严禁私自更改管材和阀门。
4.12 参与水压人员应精神状态良好，思想集中，应注意监视所有支吊架旳变形和位移，也许超载旳支吊架应水压前进行加固。
省煤器
下降管
汽 包
蒸发器进口集箱
蒸发器出口集箱
过热器进口集箱
过热器出口集箱
进水管
电动升压泵
补水管
压力表
压力表
压力表
压力表
五、系统流程:

水压试验组织机构汽机房系统负责人

张
福
生
PH锅炉系统负责 人
彭建军
管道系统检查负责
人
赵
建
峰
监表员：赵宇
王伟
联络员：孙竭
AQC锅炉系统负责人
王
忠
副总指挥：葛忠良
总指挥:孙国林

电动试验泵负责人

孙
卫
东

附录一、水压试验组织机构及人员职责
1﹒1总指挥：孙国林 （全面负责安排参与水压试验工作人员工作）
1.2 副总指挥：葛忠良（协助总指挥安排整体水压试验工作）
1.3 监表人员：赵宇 王伟（负责监表记录）
1.4 电动试压泵：孙卫东 （负责试压泵工作）
1.5 AQC锅炉系统检查：王忠（负责AQC锅炉系统检查工作）
1.6本体及汽水管道检查：赵建峰（负责本体及汽水管道检查工作）
1.7 PH锅炉系统检查：彭建军 （负责PH锅炉系统检查工作）
1.8汽轮机房系统检查： 张福生 （负责汽机房系统检查工作）
1.9联络员: 孙竭 （负责联络各检查点状况，并及时向总指挥作汇报工作）

交底人签字

项目部负责人签字

工地安全员签字

年 月 日
