导线压降如何计算
解决思路：
1、已知电缆电阻率，长度，横截面积，可求出电缆电阻

2、已知电缆电阻，供电电压，可求出电缆额定电流

3、已知设备工作电流，电缆额定电流，可求出线路总电流

4、已知线路总电流，电缆电阻，可求出电缆压降

5、推导电缆压降计算总公式

 详细分析：

1、电缆电阻计算

根据电阻公式：R=ρ×l/s.其中ρ为电阻率,l为长度,s为横截面积.由此便可求铜导线得电阻.注意,电阻与温度也有关系,不过这里我们一般都认为是常温.故暂不考虑温度影响.

铜的电阻率ρ=0.01851 Ω．mm2/m,这个是常数.

物体电阻公式：R=ρL/S

式中：

R为物体的电阻（欧姆）；

ρ为物质的电阻率，单位为欧姆米（Ω. mm2/m)。

L为长度，单位为米（m）

S为截面积，单位为平方米（mm2）

这样距离是L(米)的单条线缆的电阻为 R（导线）=ρ*L /S

2、电流计算公式I=U/R（I表示电流、U代表电压、R代表电阻）

 已知导线电阻，供电电压，求导线额定电流--I（导线）=U（12V)/R（导线）

3、集中供电各设备为并联关系，并联电路总电流等于各支路电流之和

线路总电流I（总）=I（设备1）+I（设备N）+I（导线）

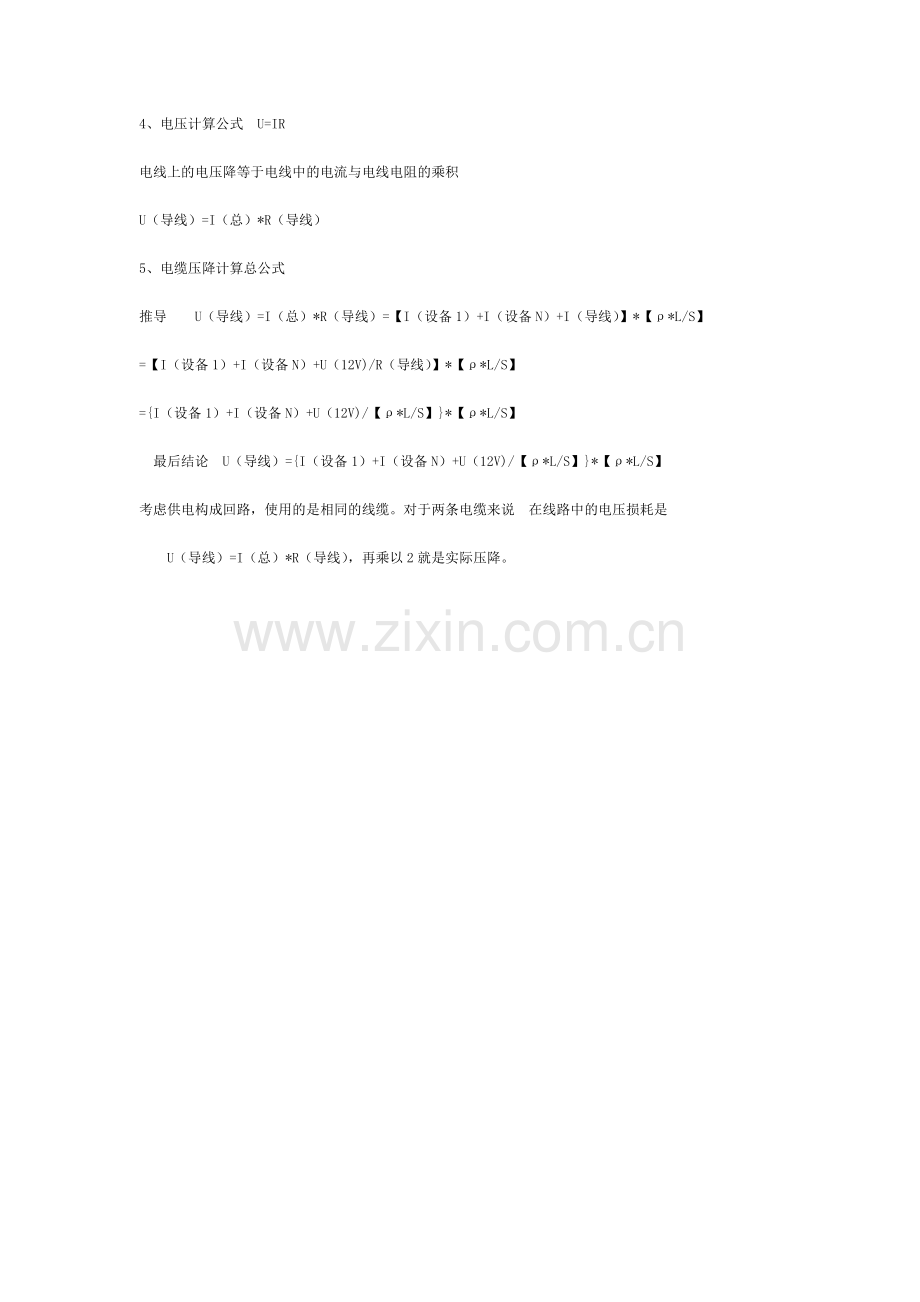

4、电压计算公式 U=IR

电线上的电压降等于电线中的电流与电线电阻的乘积

U（导线）=I（总）*R（导线）

5、电缆压降计算总公式

推导  U（导线）=I（总）*R（导线）=【I（设备1）+I（设备N）+I（导线）】*【ρ*L/S】

=【I（设备1）+I（设备N）+U（12V)/R（导线）】*【ρ*L/S】

={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】

 最后结论 U（导线）={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】

考虑供电构成回路，使用的是相同的线缆。对于两条电缆来说 在线路中的电压损耗是

  U（导线）=I（总）*R（导线），再乘以2就是实际压降。
