年产56万吨棒材厂车间设计说明.doc

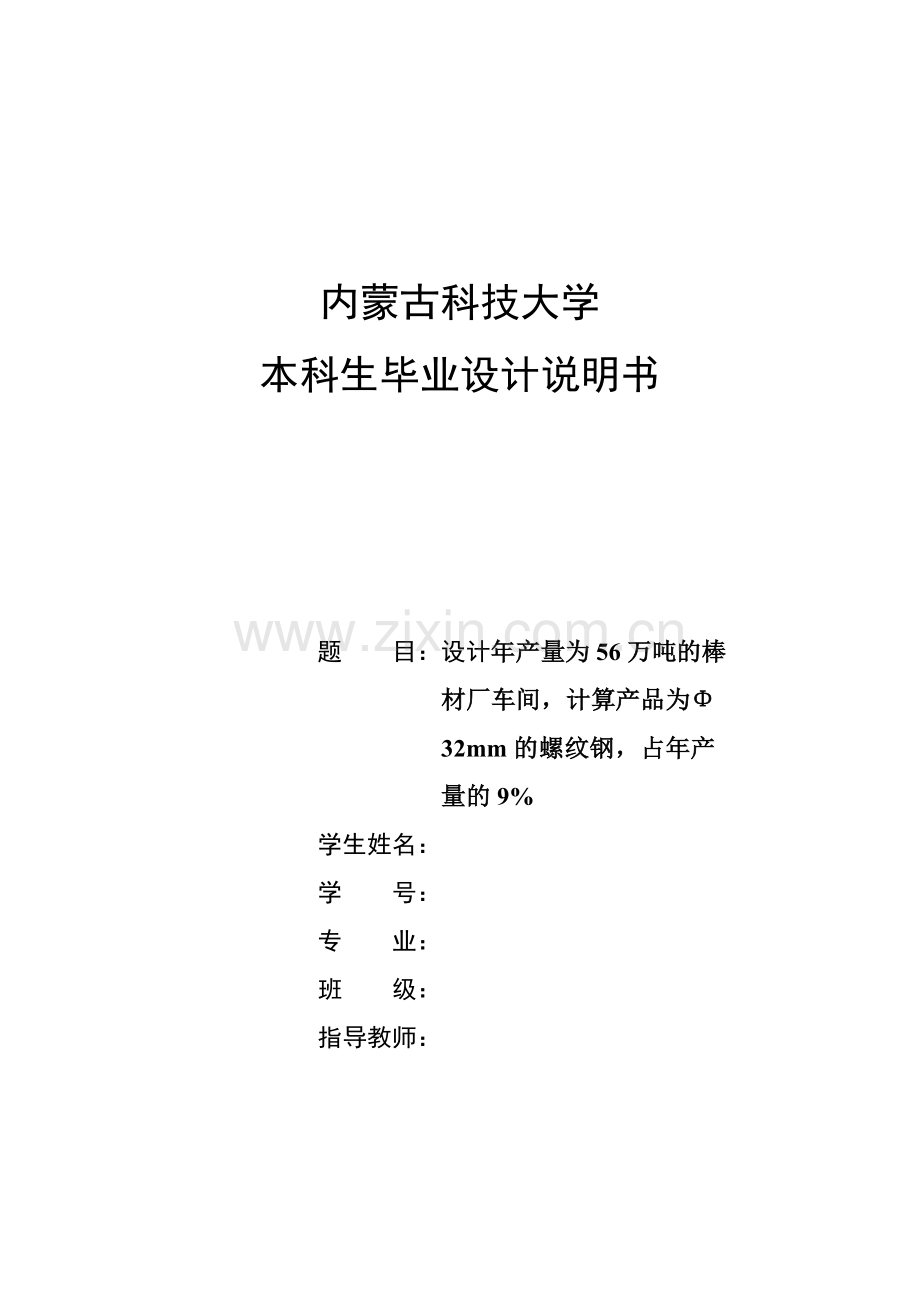

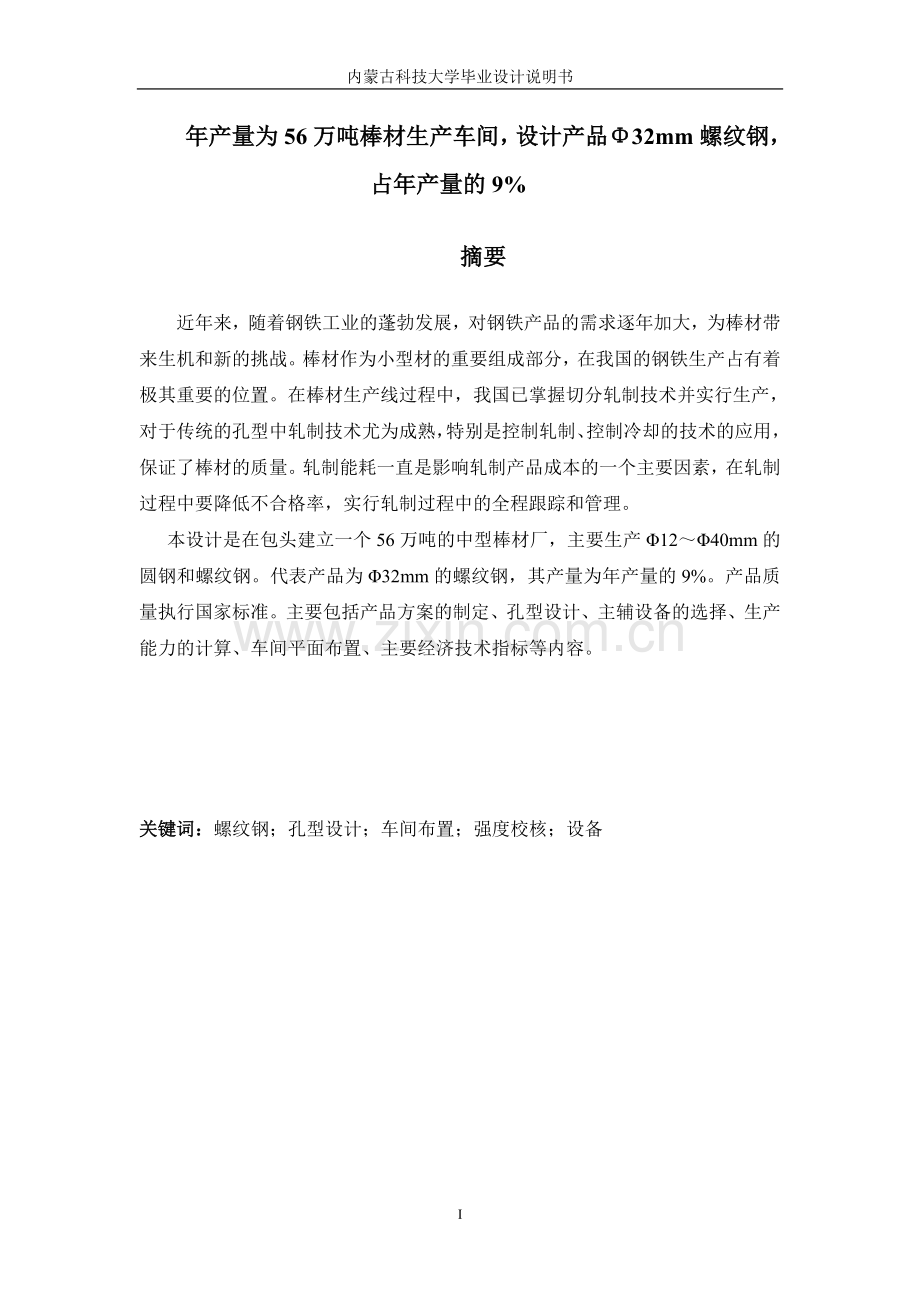

内蒙古科技大学毕业设计说明书内蒙古科技大学本科生毕业设计说明书题 目：设计年产量为56万吨的棒材厂车间，计算产品为32mm的螺纹钢，占年产量的9%学生姓名： 学 号：专 业： 班 级：指导教师： 70年产量为56万吨棒材生产车间，设计产品32mm螺纹钢，占年产量的9%摘要近年来，随着钢铁工业的蓬勃发展，对钢铁产品的需求逐年加大，为棒材带来生机和新的挑战。棒材作为小型材的重要组成部分，在我国的钢铁生产占有着极其重要的位置。在棒材生产线过程中，我国已掌握切分轧制技术并实行生产，对于传统的孔型中轧制技术尤为成熟，特别是控制轧制、控制冷却的技术的应用，保证了棒材的质量。轧制能耗一直是影响轧制产品成本的一个主要因素，在轧制过程中要降低不合格率，实行轧制过程中的全程跟踪和管理。 本设计是在包头建立一个56万吨的中型棒材厂，主要生产1240mm的圆钢和螺纹钢。代表产品为32mm的螺纹钢，其产量为年产量的9%。产品质量执行国家标准。主要包括产品方案的制定、孔型设计、主辅设备的选择、生产能力的计算、车间平面布置、主要经济技术指标等内容。关键词：螺纹钢；孔型设计；车间布置；强度校核；设备A bar plant of 560,000 tons production capacity ,design produanction 32mm thread steel，accounting for 9% of annual outputAbstract In recent years,it brings vital forces and new challenge for rods as the viorous development of on iron and industry and great demand for iron and steel products year by year. Rods as a important part of small profile account for very important position on the steel industry in china. In the process of manufacturing the rods and bars and wire stock, slit rolling technology and implementation of production based on this technology is mastered in domestics, and the traditional method of rolling pass in the technique is more mature, particular in controlled rolling, controlled cooling technology to ensure the quality of rods and bars. Rolling energy consumption is a major factor to decide the rolling production cost, while to reduce the productive rate of unqualified products and implement the track and management in the whole process. The design is to establish a medium-sized rods and bars plant capability of 560,000tons,which produces round steels and thread steel bars with diameter 1240mm.Its representative produce thread steel bars with diameter32,whose output is 9% of the annual output.The quality of product follows and executes national standard. Mainly include the product scheme of designing, the pass design, the choice of main equipment, calculation of production capacity,the plant layout and main economic and technology indicators. Keywords: Thread steels; Pass design; Facility layout; Strength check; equipment.目录摘要IAbstractII第一章 前言11.1 国内外的发展现状11.2 可行性分析21.2.1 自然资源21.2.2 包头水资源概况31.2.3 技术条件分析31.2.4 交通运输分析4第二章 产品方案的编制52.1产品方案的制定52.1.1 产品方案的内容52.1.2产品方案的选择原则52.1.3产品方案的确定52.2 产品标准与技术要求62.2.1 产品的标准62.2.2 热轧带肋钢筋相关技术要求72.3金属平衡表的编制82.3.1 金属消耗82.3.2金属消耗组成8第三章 确定车间生产工艺103.1确定轧机类型及布置形式103.1.1轧钢机选择的原则103.1.2确定轧机的类型及布置形式103.2确定产品的工艺流程123.2.1制订工艺流程的依据123.2.2生产工艺流程133.2.3 工艺流程概述14第四章 设计产品的工艺设计154.1 坯料的选择154.2坯料的准备154.3 坯料的加热154.3.1加热速度制度164.3.2 加热温度制度174.4.1轧制温度制度174.4.2轧制速度制度18第五章 产品的孔型设计205.1 孔型设计的内容、要求、原则205.1.1 孔型设计的内容205.1.2孔型设计的要求205.1.3 孔型设计的原则215.2孔型设计的程序215.2.1孔型系统的选择215.2.2轧制道次的确定215.2.3 确定各方、圆形断面尺寸235.2.4 确定各中间扁轧件的断面尺寸23第六章 轧制规程的确定296.1轧辊速度的确定296.2 道次间隙时间296. 3 轧辊的转速306.4 轧制温度降计算316.5 变形抗力计算326.5.1 轧件的变形程度336.5.2轧件的平均变形程度336.5.3轧件的变形速度33第七章 轧制参数的计算及电机和轧辊的校核357.1轧制压力的计算357.1.1、计算单位轧制压力357.1.2 接触面积的确定357.1.3 轧制力的计算公式367.2 传动力矩的计算377.2.1 轧制力矩的计算377.2.2 附加摩擦力矩的计算377.2.3 空转力矩的计算387.3静负荷图绘制397.4主电机校核407.5 计算产品32热轧带肋钢筋的电机校核417.5.1 粗轧机的电机校核417.5.2 中轧机的电机校核417.5.3 精轧机的电机校核427.6 轧辊校核427.6.1 计算产品的轧辊强度计算45第八章 轧钢机产量计算488.1 轧机小时产量的计算488.1.1 纯轧时间488.1.2 轧制节奏时间488.1.3 轧制总延续时间488.2 轧钢机平均小时产量508.3 车间年产量计算518.4 轧制图表的绘制51第九章 辅助设备选择539.1 选择原则539.2 加热设备的选择539.3 剪切设备的选择549.4冷却设备选择579.4.1冷床结构与形式579.4.2 冷床的性能参数589.5 起重运输设备的选择589.5.1 辊道的选择589.5.2 起重运输设备选择60第十章 车间平面布置及经济技术指标6210.1 车间布置形式6210.1.1 平面布置原则6210.1.2 金属流程线确定6210.1.3 设备间距的确定6310.1.4 仓库面积计算6310.1.5 轧钢车间组成及尺寸确定6410.2 车间主要技术经济指标6410.3 各类材料消耗6410.4 综合技术经济指标66第十一章 环境保护和综合利用68参考文献69致谢70第一章 前言1.1 国内外的发展现状钢铁材料以其所具有的特性较高的强度和韧性、易加工成型、绿色可循环性在未来时期内仍是重要的结构材料。随着我国汽车制造、电气机械、船舶制造工业的发展，板材、棺材在钢材中所占的比例将逐渐提高，线棒材所占比例将有所下降，但其绝对值仍在上升。而且线棒材生产结构将发生很大的变化,我国线棒材无论是轧机数量还是产量均居世界第一位，而且其产量还在以较快速度增长。目前，我国线棒材占钢材总产量的48%50%。比日本同期高20%左右，而且近几年年产量相对平稳。2001-2007年，我国螺纹钢产量由4389.7万吨增加到10136.6万吨，2008年螺纹钢产量为9512.1万吨，比2007年稍有下降。据国家统计局最新数据显示，2009年1-9月螺纹钢累计产量为9003.37万吨，增长27.50%。2009年螺纹钢产能约为13324.79万吨，实际产量约为12128.22万吨。华东地区是我国螺纹钢最大产区。2001-2005年该地区的螺纹钢产量占全国产量比重一直维持在35%39%，2006、2007年进一步增加到40%以上。其次为华北地区，2001-2005年该地区的螺纹钢产量占全国产量的比重在23%29%，2007年下降到22.1%。再次为中南地区，2001-2007年该地区的螺纹钢产量占全国的比重在13%18%。西南、东北、西北螺纹钢产量所占比重较低，2007年分别为9.3%、4.5%和5.9%目前我国线棒材生产有以下几个特点：1、产能高我国线棒材无论是轧机数量，还是产量均居世界第一位，而且其产量还在以较快速度增长（年平均增长速度为15%左右），目前我国线棒材占钢材总产量的48%50%。与此同时，美国同期线棒材产量占钢材产量的22%左右，日本同期线棒材产量占总产量的27%左右，而且几年来产量相对平稳。因此我国线棒材无论是所占钢材总产量的比列还是绝对产量均高于美国和日本。2、生产装备参差不齐近年来我国小型轧机向连续化发展，线棒材生产则趋向采用高速线材轧机，到2002年6月，全国共投产连续及半连续小型轧机70套，设计产能超过2100万吨/年，其中国产化设备超过40%。到目前为止，全国共投产高速线材轧机约70台套（含线材复合轧机），设计产能超过1700万吨/年。国产化设备最高精轧速度可达90m/s。与此同时，我国目前尚有一些落后的小型线棒材轧机再生产。据调查，约有40%的小型型钢（线棒材）生产线属于落后淘汰设备。3、管理水平逐年提高近年来，我国线棒材厂总体生产管理水平不断提高，一般连续小型及高速线材轧机投产后2年左右即能达到或超过设计产量。2000年以后，不少小型线材轧机的成材率达到97%，一些实行负偏差轧制的轧机，成材率约在98%以上。另外，由于注重产品质量的提高，开发了400MPa级带肋钢筋。并且，不少企业努力增加硬线生产比例，特别是在扩大高强度低松弛预应力钢丝、钢绞线生产份额，改善冷镦钢质量，扩大品格上采取了多项措施。最近新投产的几套高速线材轧机，可提供525mm线材，直径公差0.1mm，椭圆度达0.14mm，可满足不同用户的需求1。1.2 可行性分析从资源能源方面分析在包头建一个年产量为56万吨的棒材的可行性分析，首先资源对一个厂是非常重要的。1.2.1 自然资源 白云鄂博铁矿是一座世界罕见的多金属共生矿床，东介勒格勒矿、东矿、主矿和西矿四大矿体组成。矿床为东西走向，呈巨大的扁豆体，分布在东西长18公里、南北宽23公里,总面积48平方公里的范围之内。东介勒格勒矿体：位于城区东偏北。海拔1659米，东西长1400米，南北宽300米，由19个大小山岭构成。主要矿物有白云石型铌和稀土矿物。东矿体：位于城区东北部，海拔1630米，东西长1200米，南北宽350米。上盘矿物是矽质板岩，下盘矿物为白云岩。主矿体；位于城区北部，海拔1783米，东西长1250米，南北宽405米。上盘矿物是矽质板岩和白云岩，随有钠辉石和石英夹层。下盘为白云岩。西矿体：位于城区西北部，由16个小矿体组成，矿体分散，东西延长近10公里，南北宽2公里，海拔1683米。上盘为黑云母岩和矽质板岩，下盘为白云岩。矿石类型以磁铁矿为主，另有赤铁矿和赤磁混合型矿石。全铁含量2068，平均含量3136，含氟435、硫1.59、磷0.68，SiO27.6，已探明铁矿石储量为9.3亿吨。稀土矿物有：独居石、氟碳钸矿、白云钡镍矿、钍等。稀土元素以富铈组、贫钇组为特征，饰族稀土分配占96.4598.73，钇族稀土占1.273.55。已探明的保有储量，五氧化二铌158.5万吨，稀土氧化物1亿吨以上。还有莹石、磷灰石、石英石、闪石、软锰矿等。白云鄂博铁矿是目前世界上最大含铌含稀土的复合成因铁矿床。稀土矿物的价值约为铁矿的100倍。经过30多年的探索研究，现已生产和具备回收条件的元素有：铌、镧、铈、镨、钕、钐、铕、钇、钆等。单一稀土氧化物的纯度达到99.999.%；单一稀土金属中，金属铈、镧、钕、钐、钆、镨、钇的纯度达到9999.9。1.2.2 包头水资源概况充足的水资源是包头经济赖以发展的重要条件。黄河流经包头境内214公里，水面宽130米到458米，水深1.6米到9.3米，平均流速为每秒1.4米，最大流量每秒6400立方米，年平均径流量为260亿立方米，是包头地区工农业生产和人民生活的主要水源。此外，艾不盖河、哈德门沟、昆都仑河、五当沟、水涧沟、美岱沟等河流，水流量可观，也是可以利用的重要水资源。包头可利用地表水总量为0.9亿立方米（不包括黄河过境水）。地下水补给量为8.6亿立方米。从50年代起，包头就开始了大规模的水字源开发，先后修建了黄河水源地多处，以及奥陶窑子、团结渠、民生渠、磴口扬水站、画匠营水源地等较大的黄河提水工程，先后构筑了昆都仑、刘宝窑、水涧沟等中小型水库，进行了大规模的水资源开发。包头地区的生活、工业及农业用水设施已经能够满足本地区经济社会发展的需要。1.2.3 技术条件分析1、规格：一般应包括标准的牌号（种类代号 ）、钢筋的公称直径、公称重量（质量）、规定长度及上述指标的允差值等各项。我国标准推荐公称直径为10、12、14、16、20、25、32、40mm的螺纹钢系列。该厂需生产32mm的螺纹钢。 2、外观质量（1）表面质量。有关标准中对螺纹钢的表面质量做了规定，要求端头切得平直，表面不得有裂缝、结疤和折迭，不得存在使用上有害的缺陷等。（2外形尺寸偏差允许值。螺纹钢的弯曲度及钢筋几何形状的要求在有关标准中做了规定。如我国标准规定，直条钢筋的弯曲度应不影响正常使用，总弯曲度不大于总长度的0.4%。3、力学性能（1）性能指标：考核螺纹钢机械性能的检验项目包括拉伸试验（抗拉强度、屈服强度、延伸率）、弯曲试验（一次弯曲及反弯曲）。（2）弯曲性能按下表规定的弯心直径弯曲180度后，钢筋受弯曲部位表面不得产生裂纹。 表1-1牌号公称直径（mm）弯心直径HRB335625 / 28503a/4aHRB400625 /28504a/5aHRB500625 /28506a/7a1.2.4 交通运输分析包头的公路交通四通八达，已形成网络。北京至银川的110国道、包头至南宁的210国道穿。被称为塞外第一桥的黄河公路大桥，长810米，宽12米，桥梁经久牢固，造型别致，使黄河南北变通途。呼包高速公路西起包头东兴，东至呼和浩特罗家营，全长146.6公里，是我国少数民族地区最早建设的高速公路之一。贯通我国华北、西北地区的大动脉京包、包兰铁路在包头接轨，旅客列车东南行可直达北京、上越市区海、宁波，西行可直达银川、兰州，南下可直达太原、西安。包神铁路直达陕西神木，与神府煤田、准格尔煤田和东胜煤田相连，闪闪乌金通过包头运往祖国各地。包头市内还有包白（白云鄂博）、包石（石拐）以及环城等铁路，连接着包头市各区旗县和各大中厂矿、仓库。包头铁路客运分包头东站、包头站。东站是全国37个零担货物中转站之一。包头铁路系统管区已实现了电气集中控制。由包头、呼和浩特铁路局和天津远洋公司等单位联合投资建设的“海铁联运”大型集装箱转运站设在包头，货物集装箱通过铁路运往港口，可同世界各地实行门到门的运输。 综上所述，在包头地区建立棒材生产车间具有绝对优势。第二章 产品方案的编制2.1产品方案的制定2.1.1 产品方案的内容产品方案又称产品大纲，是指设计的工厂或车间拟定的生产产品的名称、品种、规格、计划产量。产品方案是设计任务书中的主要内容之一，是进行车间设计时制定产品生产工艺过程、确定轧机组和选择各项设备的主要依据。 产品方案的主要内容包括：（1）车间生产的钢种和生产的规模；（2）各类产品的品种和规格；（3）各类产品的数量和其在总产量中所占的比例等。2.1.2产品方案的选择原则 （1）满足国名经济发展对轧制产品的需要，特别是根据市场信息解决某些短缺产品的供应和优先保证国名经济重要部门对于钢材的需求。（2）考虑各类产品的平衡，尤其是地区之间产品的平衡。（3）考虑轧机生产能力的充分利用和建厂地区产品的合理分工。（4）考虑建厂地区资源及钢的供应条件，物资和材料等运输的情况，逐步完善和配套起我国自己的独立的轧钢生产体系。（5）要逐步解决产品品种的规格的老化问题，要适应当前对外开放、对内搞活的新的经济形势的需要。112.1.3产品方案的确定以包头地区为实地条件，制定本设计棒材厂的产量为56万吨，主要生产热轧带肋钢筋和圆钢，以直条状交货，定尺长度为612m。钢种为碳素结构钢、优质碳素结构钢、低合金钢。其产品方案如表2.1所示。表2.1产品方案产品名称牌号产品规格(mm)产量 (万吨)所占比例圆钢Q235、Q21512、14、16、18、20、22、24、28 12.3 22%螺纹钢HRB335HRB400HRB400EHRB50012、1428、3216、18、20、22、42 5.1 5.6 12.3 9% 10% 22%结构用钢20、451440 1018%抽油杆用圆钢20CrMoA、30 CrMoA16、18、22、 10.7 19% 2.2 产品标准与技术要求产品的技术要求就是人们客观提出的对产品的牌号、规格、表面质量以及组织性能等方面的要求。例如对锅炉用钢管要具有耐高温抗腐蚀的要求，轴承钢应具有良好的弹性、耐冲击性以及较高的耐疲劳性能等。显然，因为产品的使用条件不同，产品的技术要求也不一样，此外，使用上的需要和生产上可能达到的产品要求之间存在着一定的距离和矛盾。这种矛盾的解决便产生了产品标准。实际生产中为了满足用户客观上的使用要求，每个品种都必须满足形状、尺寸规格和内部性能的要求。因而，各类产品的分类、编制、牌号、化学成分、品种规格和尺寸公差、生产技术条件、机械性能、验收规程、试验及包装方法、交货状态等，国家均有标准规定，如国标、冶标、企标等。 2.2.1 产品的标准产品的标准一般都包括下列内容：1） 规格标准 也称品种标准。规定钢材应有的断面形状、尺寸大小及允许偏差，并且有供使用参考的有关参数。有时也规定某些产品的性能、试验与交货验收的某些特殊要求。2） 性能标准 规定有关金属的化学成分、物理机械性能、热处理性能、晶粒度、抗腐蚀性、工艺性能及其他性能等要求。这是对成品钢材内部质量的基本要求。3） 试验标准 规定做试验时的取样部位、试样形状和尺寸大小、试验条件以及实验方法等内容。4）交货标准 规定钢材交货、验收时的包装、标志（如打印、涂色等）方法及部位等有关内容。2.2.2 热轧带肋钢筋相关技术要求（1）尺寸、外形、重量级允许偏差应符合GB1499-1998钢筋混凝土用热轧带肋钢筋的有关规定，具体要求如下：1）规格：螺纹钢的规格要求一般应包括标准的牌号（种类代号）、钢筋的公称直径、公称重量（质量）、规定长度及上述指标的允许公差值等各项。我国标准推荐公称直径为8、10、12、16、20、40mm的螺纹钢系列。供货长度分定尺和倍尺二钟。我国出口螺纹钢定尺选择范围为612m。2）外观质量：表面质量 有关标准中对螺纹钢的表面质量作了规定，要求端头应切得平直，表面不得有裂缝、结疤和折迭，不得存在使用上有害的缺陷等。外形尺寸偏差允许值 螺纹钢的弯曲度及钢筋几何形状的要求在有关标准中作了规定。如我国标准规定，直条钢筋的弯曲度不大于6mm/m，总弯曲度不大于钢筋总长度的0.6%。（2）牌号及化学成分见表2.2。表2.2 HRB400性能参数牌号化学成分（%）s/Mpab/Mpa C Si Mn P SHRB4000.25 0.80 1.60 0.045 0.045400570（3）力学性能用热处理毛坯制成试样测定钢材的纵向力学性能和退火或高温回火状态的硬度，检验结果应符合表2.2中的规定。钢筋在最大力下的总延长率不大于2.5%。（4）表面质量压力加工用钢材的表面不得有裂纹、结疤、折叠机夹杂。如有上述缺陷必须清楚，清楚深度从钢材实际尺寸算起应符合相关的规定。清除宽度不小于深度的5倍，同一截面达到最大清除深度不用多余一处。允许从实际尺寸算起不超过尺寸公差的1/2的个别细小划痕、压痕、麻点及深度不超过0.2mm的小列纹存在。（5）脱碳层对于含碳量大于0.30%的钢应检验脱碳层，采用显微组织法检验每边总脱碳层深度不大于钢材直径的或厚度的1.5%。2.3金属平衡表的编制2.3.1 金属消耗金属消耗指标，通常以金属消耗系数表示，其含义是生产一吨合格钢材需要的钢锭或钢坯量。其计算公式为：K=W/Q （2.1）式中：K金属消耗系数； W投入坯料重量；Q合格产品重量。 成材率： A=(QW)/Q100% （2.2）式中：Q原料量t ； W金属消耗量t。 2.3.2金属消耗组成1金属消耗量：烧损、切损、工艺损失。1）烧损：金属在高温下加热表面被氧化的损失（含炉内及成型过程的二次氧化）。一次氧化铁皮为主。对于推钢式炉加热连铸坯为1%2%；步进式炉加热连铸坯为0.51.5%。2）切损：5%左右3）工艺损失轧废：操作不当出现事故出的废品，与坯料质量、加热质量、成型操作及均衡生产等有关。碳钢1% ； 合金钢 1%3%根据产品大纲，碳钢占40%，合金钢占60%设：坯料总重为X万吨则：XX1.5%X5%X 40%0.8%X 60%2%56得 X=60.9因此，本设计车间所需的坯料为：坯料规格：15015010000mm，坯料总重：60.9万吨。2 成品率A=(QW)/Q100% 根据金属消耗量的计算，碳钢的成品率为A=92.7%、合金钢的成品率为91.5%。 表2.3 金属平衡编制表 钢种坯料重 量t金 属 消 耗%废 料 总 计t成 品 率 %年 产 量 t烧 损切 损工 艺 损 失t%t%t%碳钢24360036541.51218051948.80.81778392.7226000低合金钢36540054811.5182705730823099691.5334000第三章 确定车间生产工艺3.1确定轧机类型及布置形式 轧钢机是完成金属轧制变形的主要设备，是代表车间生产技术水平。因此，选择的是否合理对车间生产具有非常重要的影响。3.1.1轧钢机选择的原则 轧钢机选择的主要依据是车间生产的钢材的钢种、产品品种和规格、生产规模的大小以及由此确定的产品生产工艺过程。在选择轧钢机时一般要注意考虑下列原则：1） 在瞒足产品方案的前提下，使轧机组成合理，布置紧凑；2） 有较高的生产效率和设备利用系数；3） 保证获得质量良好的产品，并考虑到生产新产品的可能；4） 有利于轧机机械化、自动化的实现，有助于工人劳动条件的改善；5） 轧机结构型式先进合理，制造容易，操作简单，维修方便；6） 备品备件更换容易，并利于实现备品备件的标准化；7） 有良好的综合技术经济指标。对于线棒材轧机、钢管轧机、钢板轧机除了要求一定的强度外，还要求有足够的刚度，以保证这些轧制产品正确的几何形状和精确的尺寸。因此，选择轧钢机时除遵循上述的一般原则之外，要从产品的工艺要求出发，根据不同产品的生产特点和具体要求来确定轧机的结构型式、主要技术参数和它们的布置形式。3.1.2确定轧机的类型及布置形式1轧钢机布置形式轧钢机按工作机架排列成某种方式称为轧钢机布置。按照工作机架排列的方式，轧钢机布置可以分为六种。即：1)单机架布置；2)横列式布置，包括一列、二列和多列式布置；3)顺列式(跟踪式)布置；4)布棋式布置；5)半连续式布置；6)连续式布置。棒材适于进行大规模的专业化生产。在现代化的钢材生产体系中，棒材都是用连轧的方式生产的。在我国棒材的生产也已经转化成以连轧的生产方式为主。棒材车间的轧机数目一般都比较多，分成粗轧、中扎和精轧机组4。粗轧机的主要功能是使坯料得到初步压缩和延伸，得到温度合适、断面形状正确、尺寸合格、表面良好、端头规矩、长度适合工艺要求的轧件。2 轧机的类型（1）横行式轧机。 最早的棒材轧机都是横行式轧机。横行式轧机有单列式和多列式之分。单列横列式轧机是最传统的轧制方法，在大规模生产中已遭淘汰，仅存在于拾遗补缺的生产中。单列式轧机由一台电机驱动，轧制速度不能随轧件直径的减小而增加，这种轧机轧制速度低，线材盘中小，尺寸精度差，产量低。为了克服单列式轧机速度不能调整的缺点，出现了多列式轧机，各列的 如若干架轧机分别由一台电机驱动，使精轧机列的轧制速度有所提高，盘重和产量有所增大，列数越多，情况越好。一般线材轧机多超过3列。即使是多列，终轧速度也不会超过10m/s，盘重不大于100kg。（2） 半连续式轧机。 半连续式轧机是由横列式机组和连续式机组组成。其初轧机组为连续式轧机，中、精轧机组为横列式机组，是横列式轧机的一种改良形式。其连续式的粗轧机组是集体传动，设计指导思想是：粗轧对成品的尺寸精度影响很小，可以采用较大的张力进行拉钢轧制，以维持各机架间的秒流量，这种方式轧出的中间坯的头尾尺寸有明显差异。改进的半连续式线材轧机为复二重式轧机，其粗轧机组可以是横列式或连续式或跟踪式轧机，中、精轧机组为复二重式轧机。复二重式线材轧机按其工艺性质属于半连续式轧机。它的特点是：在轧制过程中既有连轧关系，又有活套存在，各机架的速度靠分减速箱调整，取消了横列式轧机的反围盘，活套长度较小，因而温度也小终轧速度可达12.520m/s，多线轧制提高了产量，一套轧机年产量可达1525万吨，盘重为80200kg。（3） 传统连续式轧机。 棒材轧制从横列式过渡到连续式是从1940年代开始的。与横列式轧机相比，连续式轧机的优点是：轧制速度高，轧件沿长度方向上的温差小，产品尺寸精度高，产量高，线材盘重大。因此，本设计采用连续式布置，轧机为全线短应力线轧机，架数一般为18架，分为粗、中、精轧机组。且精轧部分的偶数架轧机为可平立转换式。表3.1 主轧机基本参数机 组机架 代 号轧机类 型轧辊尺寸(mm)主 电 机辊径辊身长功率(KW)转速(r/min)类型粗轧机组1H二辊水平5507601032929/1200DC2V二辊立式5507601032929/12003H二辊水平5507601032929/12004V二辊立式5507601032929/12005H二辊水平5507601032929/12006V二辊立式5507601032929/1200中轧机组7H二辊水平4207601032929/1200DC8V二辊立式4207601032929/12009H二辊水平4207601032929/120010V二辊立式4207601032929/120011H二辊水平4207601032929/120012V二辊立式4207601032929/1200 精轧机组13H二辊水平3407601032929/1200DC14V/H二辊立/平3407601032929/120015H二辊水平3407601032929/120016V/H二辊立/平3407601032929/120017H二辊水平3407601032929/120018V/H二辊立/平3407601032929/12003.2确定产品的工艺流程3.2.1制订工艺流程的依据工艺流程就是把产品的生产工序排列起来，正确制定工艺过程是轧钢车间工艺设计的重要内容。制定轧钢生产工艺过程的首要目的是为了获得质量符合要求的产品，其次要在保证质量的基础上追求轧机的高质量，并能做到降低各种原料、材料的消耗。因此，正确制定产品的工艺过程对于工艺过程合理化和充分发挥轧机作用具有重要意义。优质、高产、低消耗是制定产品工艺过程的总要求。制订工艺过程的主要依据：1） 产品的技术条件 通常在产品标准中规定了钢材品种规格，技术条件、产品性能检验等内容。但技术要求则是其主要方面，它对产品的质量要求，即它对产品的几何形状与尺寸精度、钢的内部组织与性能以及表面质量都作出了明确的规定，显然，产品的技术要求是制订工艺过程的首要依据。2） 钢种的加工工艺性能钢的加工工艺性能包括了钢的变形抗力、塑性、导热性以及形成缺陷的倾向性等内容。它反映了金属在加工过程中的难易程度，决定了并影响了我们对金属采用何种加工方式和方法及我们所选择工序内容和确定工艺参数。因此，钢的加工工艺性能是制定工艺过程的重要依据。3）生产规模大小企业规模的大小决定了工艺过程中是采用热锭作业还是冷锭作业的问题，是一次成材还是二个阶段生产的问题。批量的多少主要反映在选取设备的技术水平、产品成本的高低上。4） 产品陈本一般钢的加工工艺性能越差，产品的技术要求越高，其生产工艺过程就越复杂，生产过程中金属、燃料、电力、劳动力等各种消耗也愈高，产品成本必然会相应提高。反之，则产品成本下降。成本的高低在一定程度上也是工艺过程的设计是否合理的反映。5） 工人的劳动条件工艺过程中所采用的工序必须保证生产安全，不危及劳动者的身体健康，不造成环境的污染。否则，应采取妥善的防护措施。3.2.2生产工艺流程本设计的计算产品为32的螺纹钢，参考其他棒材车间的工艺流程来确定该产品的工艺流程：坯料加热粗轧飞剪中轧精轧飞剪冷床定尺切断检查包装入库3.2.3 工艺流程概述 经检验合格的连铸坯，由天车运入车间原料跨（如果条件允许的情况下尽可能热装热送可以节约能源），通过测长和称重后，将钢坯送入加热炉内，加热至11501200。加热后的钢坯通过出炉炉内辊道和拉料辊道送入粗轧机组轧制6道次，然后经一号切头飞剪切头后进入中轧机组轧制4-6道次后，进入精轧机组轧制2-8道次，共轧12-20道次轧制成1440mm棒材。通过穿水冷却的方法进行冷却，而后进行定尺剪断，再将各根钢材运送到冷床上冷却。轧件在粗轧和中轧机组中采用微张力无扭轧制，在精轧机组机架间设有立式活套实现无张力无扭轧制。轧机传动系统，采用逆向调节，全车间为二级计算机控制。在生产螺纹钢时，采用Tempcore水冷技术，然后进入成品飞剪阶段，经分段的棒材沿冷床上钢装置进入齿条式冷床冷却，需热检的在冷床末端取样热检，然后由冷床卸钢装置成排的抛到冷床输出辊道上再运送到冷剪机剪成所需的定尺长度，然后经辊道运送到检查打捆台架，成捆的钢材经辊道运输至成品称量包装后收集，最后入库。第四章 设计产品的工艺设计4.1 坯料的选择坯料选择合理，不仅可以使钢材质量得到保证，而且可使轧机生产能力得以发挥，金属收得率也能提高。坯料选择的内容是正确地选择坯料的种类、断面形状及其尺寸大小，坯料的选择受许多因素的影响和限制。选择坯料时要全面考虑生产需要和客观要求之间的相互关系，综合分析各种因素的影响，这样才能取得良好的技术经济效果。目前，轧钢生产用坯有三种：即用连铸坯、用钢锭轧制成的坯、用钢锭直接轧制成材。与其他两钟相比，连铸坯的特点：（1）金属收得率可提高612%；（2）每吨钢大概可节约热能14万卡；（3）降低产品成本可达10%；（4）出于比轧制坯形状好、短尺少、成分均匀，使用连铸坯所以在本车间中就选用连铸坯为主要原料。
