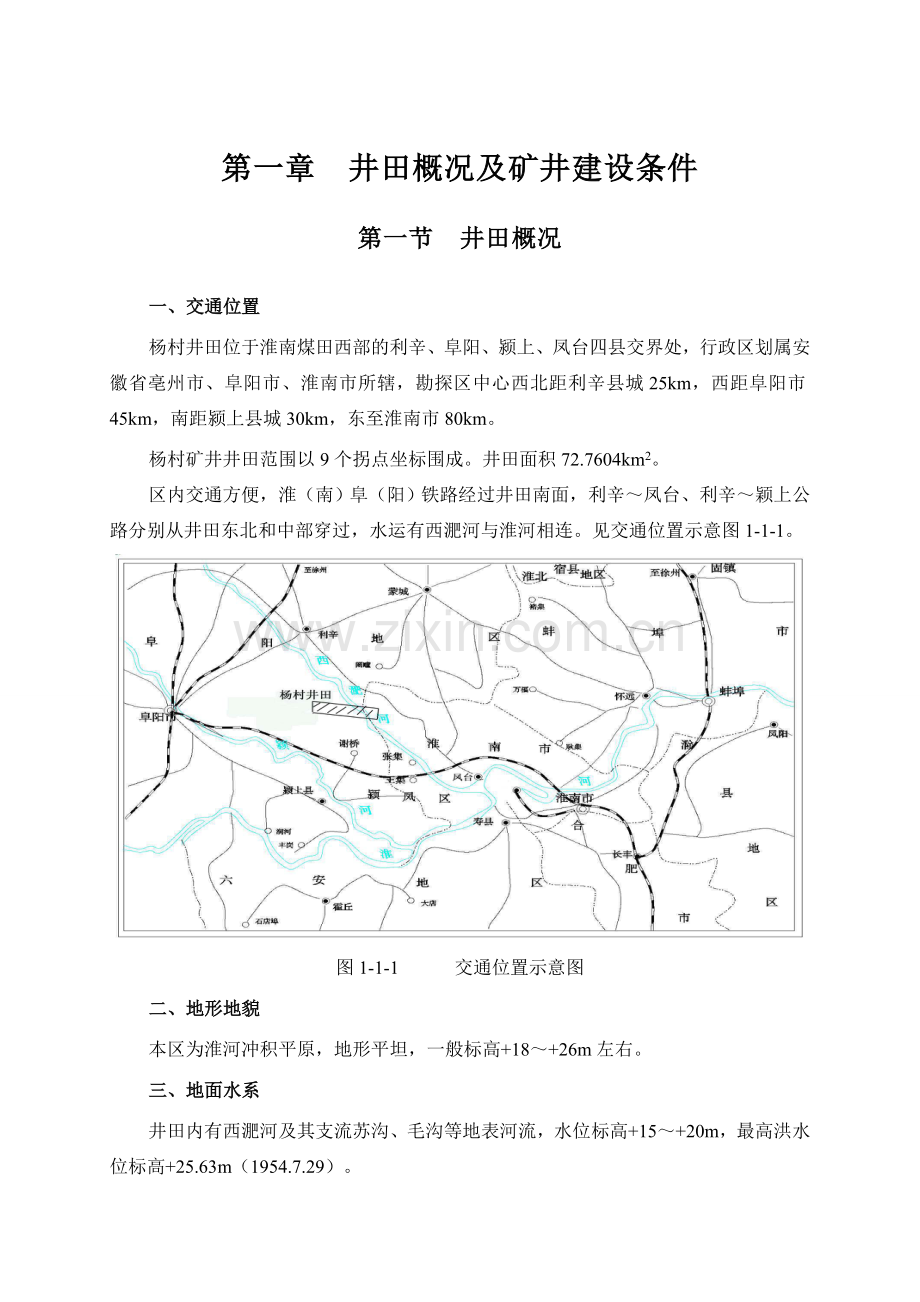

第一章 井田概况及矿井建设条件
第一节 井田概况
一、交通位置
杨村井田位于淮南煤田西部的利辛、阜阳、颍上、凤台四县交界处，行政区划属安徽省亳州市、阜阳市、淮南市所辖，勘探区中心西北距利辛县城25km，西距阜阳市45km，南距颍上县城30km，东至淮南市80km。
杨村矿井井田范围以9个拐点坐标围成。井田面积72.7604km2。
区内交通方便，淮（南）阜（阳）铁路经过井田南面，利辛～凤台、利辛～颖上公路分别从井田东北和中部穿过，水运有西淝河与淮河相连。见交通位置示意图1-1-1。

图1-1-1 交通位置示意图
二、地形地貌
本区为淮河冲积平原，地形平坦，一般标高+18～+26m左右。
三、地面水系
井田内有西淝河及其支流苏沟、毛沟等地表河流，水位标高+15～+20m，最高洪水位标高+25.63m（1954.7.29）。

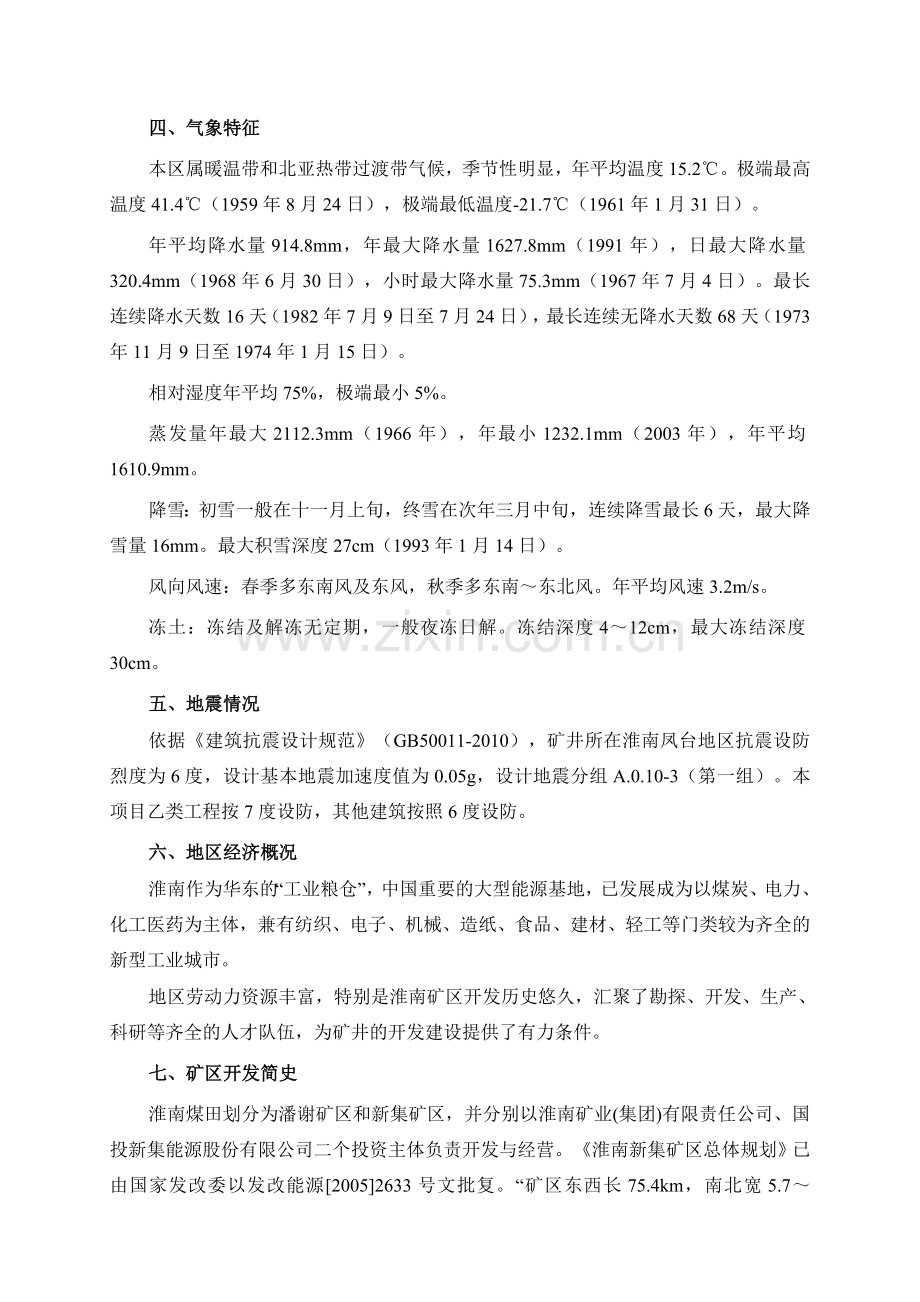

四、气象特征
本区属暖温带和北亚热带过渡带气候，季节性明显，年平均温度15.2℃。极端最高温度41.4℃（1959年8月24日），极端最低温度-21.7℃（1961年1月31日）。
年平均降水量914.8mm，年最大降水量1627.8mm（1991年），日最大降水量320.4mm（1968年6月30日），小时最大降水量75.3mm（1967年7月4日）。最长连续降水天数16天（1982年7月9日至7月24日），最长连续无降水天数68天（1973年11月9日至1974年1月15日）。
相对湿度年平均75%，极端最小5%。
蒸发量年最大2112.3mm（1966年），年最小1232.1mm（2003年），年平均1610.9mm。
降雪：初雪一般在十一月上旬，终雪在次年三月中旬，连续降雪最长6天，最大降雪量16mm。最大积雪深度27cm（1993年1月14日）。
风向风速：春季多东南风及东风，秋季多东南～东北风。年平均风速3.2m/s。
冻土：冻结及解冻无定期，一般夜冻日解。冻结深度4～12cm，最大冻结深度30cm。
五、地震情况
依据《建筑抗震设计规范》（GB50011-2010），矿井所在淮南凤台地区抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组A.0.10-3（第一组）。本项目乙类工程按7度设防，其他建筑按照6度设防。
六、地区经济概况
淮南作为华东的“工业粮仓”，中国重要的大型能源基地，已发展成为以煤炭、电力、化工医药为主体，兼有纺织、电子、机械、造纸、食品、建材、轻工等门类较为齐全的新型工业城市。
地区劳动力资源丰富，特别是淮南矿区开发历史悠久，汇聚了勘探、开发、生产、科研等齐全的人才队伍，为矿井的开发建设提供了有力条件。
七、矿区开发简史
淮南煤田划分为潘谢矿区和新集矿区，并分别以淮南矿业(集团)有限责任公司、国投新集能源股份有限公司二个投资主体负责开发与经营。《淮南新集矿区总体规划》已由国家发改委以发改能源[2005]2633号文批复。“矿区东西长75.4km，南北宽5.7～20.0km，面积约1092 km2，含煤面积约684 km2，资源储量101.6亿t。矿区划分为11个井田和4个后备区，生产建设总规模3590万t/a。其中，新建矿井板集300万t/a，口孜东500万t/a，杨村500万t/a，口孜西240万t/a，罗园120万t/a，连塘李90万t/a，展沟240万t/a；刘庄矿井扩建到800万t/a；现有生产矿井新集400万t/a，花家湖310万t/a，八里塘90万t/a，刘庄矿井300万t/a。刘庄、八里塘、连塘李、罗园深部4个后备区煤炭资源待进一步地质勘探后研究确定开发方式。”
新集矿区经过二十余年开发，保障矿区正常生产与生活的供水、供电、外运通路等外部条件均已完备，其它辅助设施也建设齐备。
八、地面建构筑物及设施
地面以村庄和农田为主，无文物古迹、自然保护区、军事防务区、铁路、高速公路、高压输电线路、油气管道、油气井设施、水库。
井田北部规划有煤制天然气项目，目前已获得国家发改委同意开展前期工作的函（发改办能源[2014]818号），总规划能力40亿Nm3，一期规划能力为22亿Nm3，需原料煤546.08万吨。杨村煤矿煤炭作为原料供应于煤制气项目，项目实施过程中杨村煤矿需与煤制天然气项目统筹考虑，统一规划，优化相应设计。
第二节 矿井外部建设条件及评价
一、运输条件
阜（阳）淮（南）铁路经过矿区南部，通过阜淮铁路向西与京九铁路阜阳枢纽连接；向东接合肥~蚌埠铁路（淮南线）的水家湖站，并通过蚌埠枢纽与京沪干线铁路连接；又经合肥继续向南过芜湖，与皖赣、宁芜线和宣杭线相连。
公路方面，区内有多条省级道可通往阜阳市、淮南市及周围各县，并有合徐高速公路、合阜高速公路以及宁洛高速公路与全国高速公路网连接。区内县乡道路纵横交错，交织成网，为矿井对外连接提供了便利。
淮河区域水运网路发达，西淝河和淮河相连。
因此，本区地理位置优越，交通运输方便，矿井具备铁路、公路、水运运输条件。
二、电源条件
安徽省电力公司淮南供电公司以函〔2009〕8号落实本矿一路110kV电源接自淮南新顾桥110kV变电站（2×50 MVA）；安徽省亳州市供电公司以亳电生〔2009〕295号落实另一路110kV电源引自利辛县茨淮220kV变电站（2×180 MVA）。本矿井所在地区电源充足、供电可靠，有能力为本矿井提供安全可靠的电源。
三、水源条件
据刘庄水源勘探报告资料，三含上段水量较丰富、水质质量好，水质类型为HCO3·Cl-Na型，符合饮用水标准，本井田第三含水层（组）上段砂层稳定、厚度大，本矿井生活供水水源取地下水，以三含上段为主，二含为辅。
为节水，井上下消防洒水、浴室用水等生活、工业用水采用处理后的井下排水。
凤台县水利局以凤水[2011]72号文批准矿井取水许可申请。矿井供水水源充足可靠。
四、通信条件
矿区已经形成完善的通信网。本矿井通信站作为矿区专用通信网的一个通信支所，它与集团公司及公司下属其它单位的话务往来以及市话、长话等业务均由公司通信中心汇接集中受理，矿井内部话务由本矿井交换机受理。
根据杨村矿井的地理位置，本矿井光纤链路宜从距离较近的刘庄矿井接入。
五、主要建筑材料供应条件
目前，建材市场活跃，钢材、木材进货渠道较多，砖、瓦、砂、石等土产建材当地均可满足需要。
六、外部建设条件综合评价
总之，本矿井交通方便，电源可靠，水源充沛，建材供应渠道畅通，土产材料能够当地解决；有相邻矿区依托，有建设经验可以借鉴。因此矿井建设的外部条件优越。
第三节 矿井资源条件
杨村井田已经完成勘探。国土资源部矿产资源储量评估中心以“国土资矿评储字〔2006〕155号”《关于<安徽省淮南煤田杨村井田煤炭勘探报告>矿产资源储量评审备案证明》对井田勘探报告进行了评审。中华人民共和国国土资源部以国土资储备字〔2006〕333号文“关于《安徽省淮南煤田杨村井田煤炭勘探报告》矿产资源储量评审备案证明”进行备案。2013年9月安徽省煤田地质局勘查研究院根据最新资料编制了《杨村煤矿煤炭资源储量核实报告》。
一、地层
本区为全隐蔽区，据钻探揭露，地层层序与淮南煤田各勘查区相同，由老至新简述如下：
1、寒武系（∈）：区内(164孔)揭露厚度约56.36m，见于井田西南外围F1断层下盘。岩性为灰～深灰色。与下伏地层假整合接触。
2、奥陶系中、下统（O1+2）：区域厚度400m，区内（7-2孔）揭露厚度约41.64m。根据邻区资料，岩性以灰色隐晶质及细晶、厚层状白云质灰岩为主。与下伏地层假整合接触。
3、石炭系上、中统（C2+3）：本溪组（C2b）区域厚度0～10m，区内未揭露，据邻区资料，岩性为浅灰色、紫红色含铝质泥岩。与下伏地层呈假整合接触。太原组（C3t）：区域厚度102～148m，区内（9-1孔）揭露厚度约56.65m(一～五灰)，根据邻区资料由11～13层灰岩与细砂岩、泥岩相间组成，含薄煤层1～4层，极不稳定，多不可采。与下伏本溪组整合接触。
4、二叠系（P）：区内揭露厚度994.20m，划分为下统山西组、下石盒子组，上统上石盒子组、石千峰组。以砂岩、粉砂岩、泥岩为主。山西组及下、上石盒子组可分为7个含煤段。
a.山西组（P1s）：即第一含煤段。底界为石炭系太原组一灰之顶，上界至4-1煤下铝质泥岩下砂岩之底，厚37.80～80.60m，平均54.30m。其岩性，底部为灰黑色，致密泥岩，其上为灰黑～深灰色砂、泥岩互层，含煤1～2层，总厚7.64m，1煤层为稳定可采煤层。中上部为中厚层石英砂岩及细-中粒砂岩为主夹泥岩。
b.下石盒子组（P1xs）：即第二含煤段。底界为铝质泥岩下砂岩之底，上界至9煤层顶砂岩之底或9煤顶板，厚106.00～151.00m，平均127.00m。为主要含煤段，含煤6～11层（4煤～9煤），总厚11.18m，其中6-1、8煤层为稳定可采煤层，7-2、5、4-2煤层为较稳定可采煤层。
c.上石盒子组（P2ss）：底界为9煤层顶板砂岩之底或9煤顶，上界至石千峰组底界，厚度约668.90m，划分成五个含煤段。第三含煤段含煤3～8层(10煤～11-3煤)，总厚3.67m，其中11-2煤为较稳定可采煤层；第四含煤段含煤2～5层，总厚5.49m，其中13-1煤层为稳定可采煤层；第五含煤段含煤2～5层（16煤～17煤），总厚3.15m，其中16-2、17-1煤层为不稳定的次要可采煤层。
d.石千峰组（P2sh）：区内（06-6孔）揭露厚度144m，上部以浅灰、绿灰、紫红等杂色细～中粒砂岩、粉砂岩、砂质泥岩、泥岩组成，下部为灰白色细～中粒砂岩（局部粗粒）、夹绿灰色泥岩、砂质泥岩，底部多为灰白色细～粗粒砂岩，与下伏地层呈整合接触。
5、新生界
a.下第三系(E)：区内(24-1孔)揭露厚度397.15m，以紫红色砂砾岩、砾岩为主，夹细砂岩、粉砂岩、含砾粉砂岩，与下伏地层呈不整合接触。
b.上第三系（N）：上第三系中新统下段（N11）厚0～162.90m，平均79.93m，上部以灰绿色粉细砂为主，夹薄层粘土和砂质粘土，属湖相沉积，下部有棕红色、褐黄色粘土砾石和砾石，属残坡积相沉积，与下伏地层呈整合接触。
上第三系中新统上段（N21）厚94～187.85m，平均130.74m，以灰绿、棕红色半固结粘土为主，间夹多层细砂，局部夹砂层透镜体。属湖相沉积为主。
上第三系上新统（N2）厚220.40～342.55m，以灰绿、土黄色、灰白色中砂、细砂、粘土质砂，砂质粘土及粘土为主，局部夹粉砂薄层。属河湖相沉积。
c.第四系（Q）厚87.20～115.00m，平均100.99m，以灰黄色、土黄色中砂、细、粉砂、砂质粘土为主，次为粘土间夹粘土质砂。属河流相及河漫滩相沉积。
二、构造
本区位于淮南煤田的西北部，淮南复向斜中的次级褶曲陈桥背斜的北翼西段，总体为一走向北西、倾向北东的单斜构造，地层倾角一般10～25°，浅部局部较平缓，在14线与8线间及04线至08线间DF53上盘发育有小型褶曲。区内共查出断层284条，其中正断层253条，逆断层31条。按断层展布方向大致可分成三组，以北东向横切断层为主，北西向和近东西向为辅。断层情况见表1-3-1。
区内未发育有较大规模的褶曲，仅局部沿地层倾向方向出现较小规模的次级褶曲，如下：
12勘探线至8勘探线之间深部：即10-4孔附近为一短轴背斜构造，背斜轴向北西，南、北两翼倾角均在20°左右，其两端均在短距离内倾状。该背斜东、北、西部分别被DF19-1、F102-1、YF3断层切割破坏，南翼在短距离内迅速抬起，为一局部次级褶曲构造。

断层情况一览表 表1-3-1

名称
性
质
走向
倾向
倾角
落差(m)
延展长
度(m)
穿过层位
二维断点级别
三维断点级别
钻孔控制
查明程度
A
B
C
合计
A
B
C
合计
1
DF13
正
NNW
SSW
57～70
155-300
3300
17-1～1
2
2

4

15-1、18-3
查明
2
F101
正
NW
NE
58～70
>400
13800
N、E、P、C、O、∈
20
10
19
49
33

33

查明
3
F101-1
正
NW
NE
50～70
45-295
1200
13-1～1

75
34
27
136
15-6
查明
4
F508
正
近EW
N
50～70
240-260
>8000
17-1～1
4
2
2
8

15-5、16-6、16-3、22-3
查明
5
F522
正
NEE
SSE
36～65
15-145
>4000
17-1～1
4
5
3
12

展1、16-2、16-12、17-5
查明
6
SF101
正
NW
NE
51～63
50
200
11-2

6
3
2
11

查明
7
YF1
正
NE-SW
NW-N
50～71
70
3500
17-1～1

56
18
7
81

查明
8
YF26
正
NE
NW
46～62
20-105
2000
17-1～1
2
5
2
9
7
4

11
展4
查明
9
QF1
正
NW
NE
53
45
320
N、E
2

2

基本查明
10
QF2
正
NW
NE
47
35
460
N、E
1

1

查出
11
XF1
正
NEE
NNW
55
110-171
>1500
17-1～1
3
1

4

176
查明
12
XF2
正
NWW
NNE
59～67
10-145
3100
17-1～1
4
1
1
6

12-3、13-2、16-5
查明
13
XF3
正
近EW转NEE
S转SEE
29～59
40-95
3600
17-1～1
5
2
2
9

14-3、17-1
查明
14
XF4
正
NE-SW
NW
50
5-35
>1500
17-1～1
2
1
1
4

14-4
查明
15
XF5
正
NE-SW
SE
53
30
>1500
17-1～11-2
2
1

3

14-4
查明
16
XF6
正
EW
S
47
45
750
17-1～1
3

3

展1
查明
17
XF7
正
EW
S
35
5-30
700
11-2～1
1

1

17-1
基本查明
18
XF8
正
EW
N
64
240-290
1600
13-1～1
2
1

3

查明
19
XF9
正
NE-SW
NW
38
120
1100
1
3

3

18-3
查明
20
XF10
正
NE-SW
NW
61
40-75
950
11-2～1
2

2

18-4
查明
21
XF11
正
NE-SW
SE
52
40-60
1400
8～1
2

2

18-2
查明
22
XF13
正
NWW
NNE
52～65
115-670
450
17-1～1
3
1
1
5

19-1、20-5、21-1
查明
23
XF15
正
SWW
NNW
69
230-260
>2000
11-2～1
2
1

3

22-1
查明
24
XF16
正
NWW
SSW
51～56
20-160
350
17-1～1
2
1
1
4

20-2
查明
25
XF17
正
WE
N
55
190
850
13-1～1
3

3

22-2
查明
26
XF18
正
NEE
NNW
70
85
1000
17-1～11-2
1
1

2

基本查明
27
XF19
正
NEE
NNW
47
22
500
17-1～11-2
1

1

19-2
基本查明
28
XF20
正
NE-SW
NW
15～23
300
450
17-1～13-1
1

1

20-4
基本查明
29
XF21
正
NEE
NNW
26～33
70
950
17-1～13-1
2

2

基本查明
30
ZF901
正
WE
S
59
25
300
5～1
1

1

12-3
基本查明
31
ZF902
正
WE
S
67
33
400
13-1、11-2
1

1

14-3
基本查明
32
ZF903
正
近WE
N
60
36
500
1
1

1

16-1
基本查明
33
ZF904
正
NE-SW
NW
45
21
200
17-1～13-1
1

1

17-3
基本查明
34
ZF905
正
NEE
NNW
45
37
1000
13-1、11-2
2

2

17-3
查明
35
ZF906
正
WE
N
44
15
250
6-1～1
1

1

17-3
基本查明
36
ZF907
正
WE
N
59
27
250
13-1、11-2
2

2

18-4
查明
37
ZF908
正
NW-SE
SW
56
30
200
17-1～13-1
1

1

20-4
基本查明
38
ZF909
正
NW-SE
NE
45
20
200
1
1

1

21-2
基本查明
39
ZF910
正
WE
N
51
15
100
11-2
1

1

21-1
基本查明
40
F101-3
正
NW
NE
55-65
>300
1200
13-1～1

12
6
4
22

查明
41
F101-4
正
近EW
N
60-70
>300
1000
13-1～1

13
6
5
24

查明
42
F102
逆
NWW
SW
45-55
110-350
13300
13-1～8

78
36
28
142

查明
43
F102-1
逆
NW-EW
SW-E
37-44
10-230
4500
13-1～1

37
18
12
67

查明
44
F103
逆
NW
NE
39-55
0-100
6300
13-1～1

75
39
8
122
5-1、2-4、0-2、01-3、
4-3、4-4、3-2、3-3
查明
45
F103-2
正
EW
N
55
5-10
160
13-1

2
1
1
4

查明
46
F5-1
正
NE
NW
70
>500
>6000
13-1～1
2
2
1
5

基本查明
47
F5-2
正
NE
NW
65
50
1400
13-1～1

1

1

09-1
基本查明
48
F505
正
NE
SE
60-70
30-150
>2700
17-1～1
1
2
1
4

18-2
查明
49
F506
正
NE
NW
60-70
80-180
2400
17-1～1
2
2
2
6

20-4
查明
50
F508-1
正
NW
NE
65-70
0-30
1100
17-1～1
2
1
1
4

查明
51
F514
正
NE
NW
60-70
50->270
5500
17-1～1
3
2
1
6

18-2
查明
52
DF12
正
NE
SE
60-65
0-50
800
13-1～1
1
3
2
6

基本查明
53
DF14
逆
NW
NE
70
10-50
1800
T01、17-1～5

13
11

24

查明
54
DF19-1
正
近EW
N
48
0-70
610
17-1～11-2

9
4

13

查明
55
DF19-2
正
EW
S
77
0-67
780
13-1～1

20
5

25

查明
56
DF28
正
NE
NW
60-75
20-30
1200
17-1～1

15
7
6
28

查明
57
DF28-1
正
NW
NE
80
0-20
370
13-1～1

4
2
1
7

查明
58
DF28-2
逆
NW
NE
40-50
0-15
930
17-1～1

12
6
4
22
1-5
查明
59
DF28-2-1
正
NW
NE
65
0-7
270
13-1

4
2
2
8

查明
60
DF29
正
近EW-NW
S-SW
30-60
0-70
2400
13-1～1

41
8

49
3-2、2-6
查明
61
DF33
正
NE
SE
50-70
30-140
2750
17-1～1

25
11
9
45
1-2
查明
62
DF33-1
正
NE
SE
50-70
10-50
1500
17-1～1

8
4
3
15
0-3、0-4
查明
63
DF33-2
正
EW
S
55
0-8
180
13-1

2
1
0
3

查明
64
DF33-3
正
SN
E
60-70
0-20
250
13-1～5

7
3
2
12
0-5
查明
65
DF33-4
正
NW
NE
57
0-15
150
17-1～11-2

3
1
1
5
0-5
查明
66
DF38
正
NE
SE
60-65
0-35
1400
13-1～8

14
7
5
26
01-4
查明
67
DF38-1
正
近SN
E
60-70
0-40
500
13-1～8

7
3
2
12

查明
68
DF40
正
NW
NE
60-80
0-220
2800
T0、T01、8～1

60
13
7
80
1-1
查明
69
DF42
正
NE
SE
45-65
40-180
2250
17-1～1

25
12
9
46
02-1、02-2、构水1
查明
70
DF42-1
正
NW
NE
20
0-10
400
17-1～5

5
3
2
10
03-3
查明
71
DF42-2
正
NW
NE
70-80
0-100
950
T01、17-1～8

12
5
4
21
03-3
查明
72
DF42-3
正
NW
SW
30-50
0-40
900
17-1～1

16
8
6
30

查明
73
DF42-4
正
NW
NE
60-70
0-8
330
11-2

6
3
2
11

查明
74
DF42-5
正
E
N
60-65
0-6
300
11-2

5
2
2
9

查明
75
DF43
正
NE
SE
50-60
50-120
1450
13-1～5

16
7
6
29
03-1、03-2、04-5
查明
76
DF43-1
正
NW
NE
70
0-5
100
7-2～4-2

03-1
查出
77
DF43-2
正
NNW
SW
50-55
0-15
460
17-1～13-1

7
3
3
13

查明
78
DF43-3
正
NE
SE
70
0-7
350
13-1、11-2

3
2
1
6
05-6
查明
79
DF43-4
逆
NW
SW
35-45
0-25
400
17-1～5

6
3
2
11

查明
80
DF44
正
近EW
N
45-65
30-150
2350
13-1～1

31
14
11
56
01-1
查明
81
DF46
正
近SN
W
40-60
15-100
1400
17-1～1

14
7
5
26
04-5
查明
82
DF46-1
正
NW
NE
70
260
550
1

14
6
5
25

查明
83
DF47
正
NE
SE
55-65
>80
1600
13-1～1

14
7
5
26

查明
84
DF47-1
正
NW-EW
SW-S
45
0-20
700
17-1～1

5
2
2
9
05-3、05-4
查明
85
DF48
逆
NE
SE
40-55
0-60
1100
17-1～1

12
5
4
21
06-6
查明
86
DF48-1
正
NE
SE
60-65
10-25
670
17-1～13-1

4
2
2
8

查明
87
DF53
正
NW转NE
SW转SE
50-60
100->320
6000
17-1～1

1

1
76
35
28
139
05-1、06-7、07-2、07-3、
08-2、08-4、09-2、09-3
查明
88
DF53-1
正
NW
SW
40-55
25-130
2850
17-1～1

26
12
10
48
06-2、08-2、09-1
查明
89
DF53-2
正
NW
SW
50-70
0-25
220
13-1

3
1
1
5

查明
90
DF53-3
正
EW
S
55-60
0-8
140
17-1～13-1

2
1
0
3

查明
91
DF53-4
正
NE
SE
55-60
0-6
190
17-1～13-1

1
1
0
2

查明
92
DF53-5
正
NE
SE
55-60
10
150
13-1

1
0
0
1

查出
93
SF1
正
NW
SW
45
10-55
1950
13-1～1

29
13
10
52
07-7
查明
94
SF1-1
正
NE
NW
50-60
0-50
450
13-1

4
2
2
8

查明
95
SF1-2
正
NE
NW
50-60
0-20
400
13-1

3
2
1
6

查明
96
SF2
正
NW
NE
75
10-60
1000
13-1～1

15
7
6
28

查明
97
SF2-1
正
NNE
SWW
60
0-20
250
13-1

2
1
1
4
06-7
查明
98
SF3
正
EW
S
45
0-6
150
13-1～8

2
1
1
4

查明
99
SF4
逆
NW
NE
55
0-15
240
13-1

3
2
1
6

查明
100
SF5
正
SN
E
60-70
15-20
250
13-1、11-2

3
3
3
9

基本查明
101
SF6
正
NW
NE
40-50
0-60
1800
13-1～1

2
1
1
4
03-5
查明
102
SF7
正
近EW
S
30-50
0-15
2200
13-1～8

18
8
7
33
06-8、07-1
查明
103
SF8
逆
NE
SE
40-45
0-8
480
13-1

6
2
2
10

查明
104
SF9
正
NW
SW
55
0-10
380
8～5

2
2
3
7

基本查明
105
SF10
正
近SN
W
65
0-25
450
17-1～1

4
2
2
8

查明
106
SF11
正
NE
SE
55-65
0-8
220
17-1～13-1

3
2
1
6

查明
107
SF12
正
NW
NE
70
0-10
100
17-1～8

1
1
0
2

查明
108
SF15
逆
近SN
W
45-50
25-40
800
17-1～1

6
3
2
11

查明
109
SF16
正
EW
N
70
0-15
260
8～1

3
2

5

查明
110
SF17
正
EW
N
60-65
0-10
270
13-1

3
2
1
6

查明
111
SF18
正
EW
S
60-65
0-8
300
17-1～13-1

1
2
3
6

查出
112
SF19
正
NE
SE
60-65
0-15
320
17-1～13-1

4
2
1
7

查明
113
SF21
逆
EW
N
40-45
0-10
140
13-1

3
1
1
5

查明
114
SF22
正
EW
S
50
0-6
90
13-1

2
1
0
3

查明
115
SF23
正
NE
SE
50-55
0-10
280
17-1～11-2

1
1
3
5

查出
116
SF24
正
NE
SE
60
0-6
120
13-1

2
1
0
3

查明
117
SF25
正
NE
NW
55
0-10
250
13-1

3
1
1
5

查明
118
SF26
正
近EW
S
55
0-7
230
13-1

3
2
1
6

查明
119
SF27
逆
EW
S
35-45
0-10
330
13-1

3
2
1
6

查明
120
SF28
逆
EW
S
35-45
0-8
240
13-1

3
1
1
5

查明
121
SF29
正
NE
NW
55-60
0-6
210
13-1

3
2
1
6

查明
122
SF30
逆
NW
NE
40-45
0-10
310
13-1

2
2
3
7

基本查明
123
SF31
