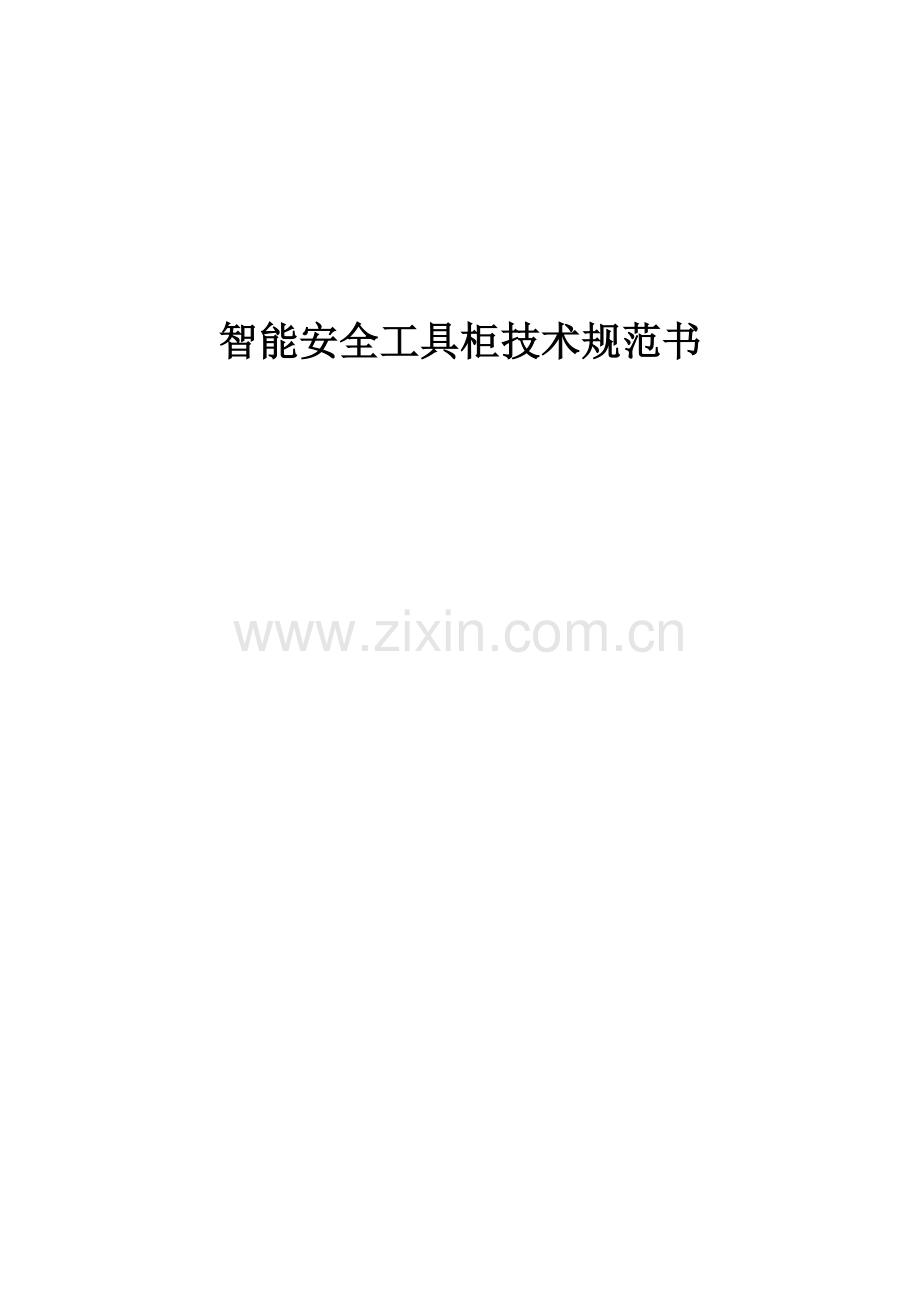

智能安全工器具柜技术规范书.doc

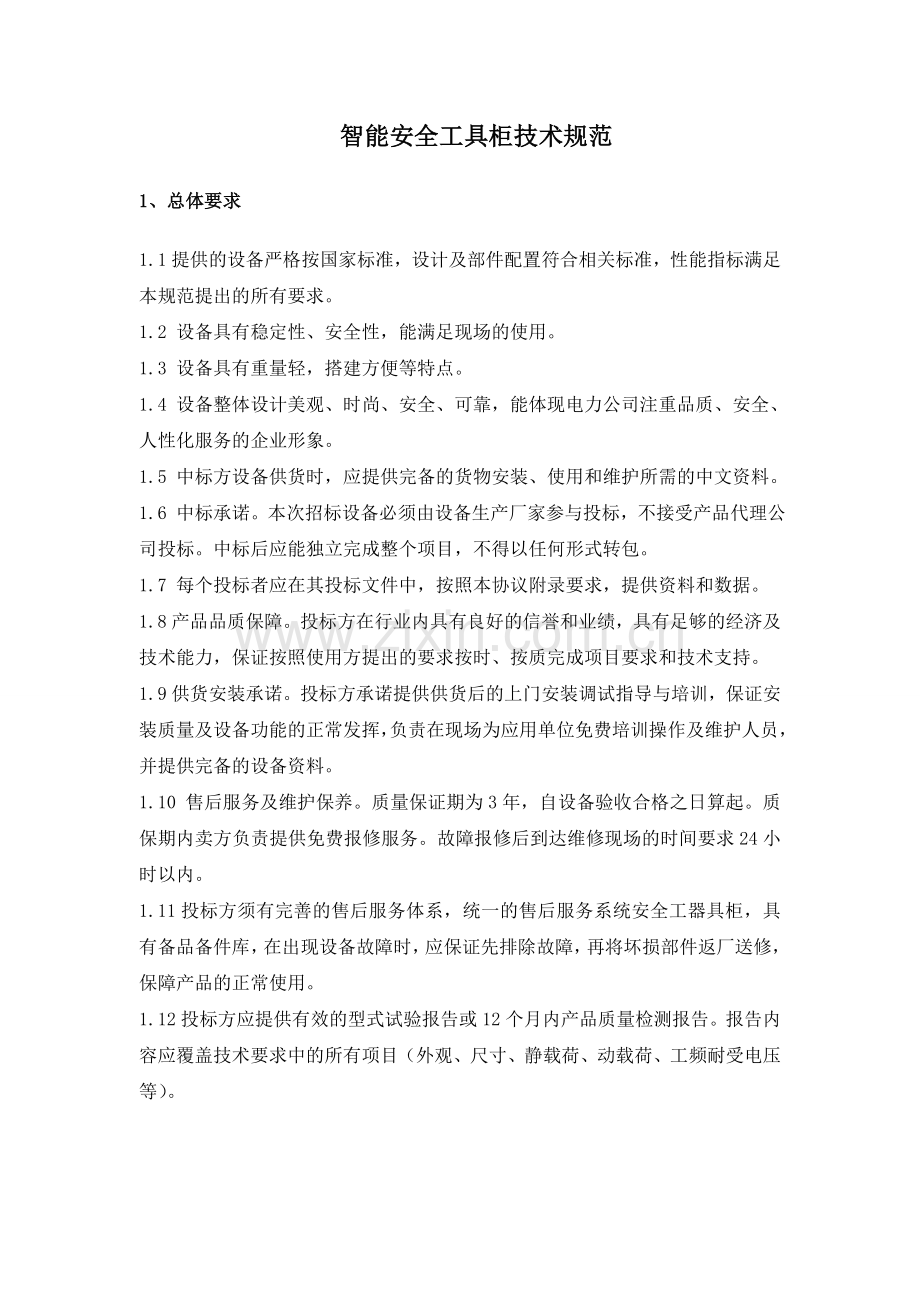

智能安全工具柜技术规范书智能安全工具柜技术规范1、总体要求1.1提供的设备严格按国家标准，设计及部件配置符合相关标准，性能指标满足本规范提出的所有要求。1.2 设备具有稳定性、安全性，能满足现场的使用。1.3 设备具有重量轻，搭建方便等特点。1.4 设备整体设计美观、时尚、安全、可靠，能体现电力公司注重品质、安全、人性化服务的企业形象。1.5 中标方设备供货时，应提供完备的货物安装、使用和维护所需的中文资料。1.6 中标承诺。本次招标设备必须由设备生产厂家参与投标，不接受产品代理公司投标。中标后应能独立完成整个项目，不得以任何形式转包。1.7 每个投标者应在其投标文件中，按照本协议附录要求，提供资料和数据。1.8产品品质保障。投标方在行业内具有良好的信誉和业绩，具有足够的经济及技术能力，保证按照使用方提出的要求按时、按质完成项目要求和技术支持。1.9供货安装承诺。投标方承诺提供供货后的上门安装调试指导与培训，保证安装质量及设备功能的正常发挥，负责在现场为应用单位免费培训操作及维护人员，并提供完备的设备资料。1.10 售后服务及维护保养。质量保证期为3年，自设备验收合格之日算起。质保期内卖方负责提供免费报修服务。故障报修后到达维修现场的时间要求24小时以内。1.11投标方须有完善的售后服务体系，统一的售后服务系统安全工器具柜，具有备品备件库，在出现设备故障时，应保证先排除故障，再将坏损部件返厂送修，保障产品的正常使用。1.12投标方应提供有效的型式试验报告或12个月内产品质量检测报告。报告内容应覆盖技术要求中的所有项目（外观、尺寸、静载荷、动载荷、工频耐受电压等）。2、应遵循的主要技术标准 序 号标准号标准名称1DL/T1145-2009绝缘工具柜2YB3205-1980机械装配通用技术条件3GB/9963 钢化玻璃4GB3356-82弯曲强度试验方法GB/T 19411-2003 除湿机5GB311.1绝缘试验方法注：1、上述标准是招标方最低要求。除此标准以外，投标方可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。3、使用自然环境条件3.1使用地点：户内3.2环境温度： -10453.3海拔高度：5000m3.4防护等级：IP54、主要技术要求及技术参数（一）外形尺寸其柜体外形尺寸见表1项目柜型高mm宽mm深mmZNJY-CE型20001100600表1注：若柜内放置的安全工器具高度、宽度、深度尺寸超出以上范围，可根据需要的尺寸进行专门设计。（二）技术要求1. 材料1）智能安全工器具柜采用优质冷轧钢板，柜体厚度为1.5mm，柜门厚度为1.5mm，柜内隔板等钣金配件厚度不低于1.5mm。2）柜内所有金属件均做防腐处理。3）柜内使用的材料均为阻燃材料。4）塑胶配件均具有一定的耐老化性。5）柜内导线均为铜芯线。2. 工艺要求1) 冲压件必须平整,各种钢制电力安全工器具柜零部件折边圆楞的半径不得大于板材厚度的2.5倍。2) 柜体焊点应牢固可靠，焊点均匀不得有焊穿、虚焊、飞溅等缺陷。焊点直径为38mm，焊点间距应控制在100-150mm以内。3) 产品内外为粉沫静电喷涂(塑料喷涂一般采用微机灰)表面色泽应均匀一致,涂膜光滑,主要表面涂膜厚度均匀不得有明显的流挂、疙瘩、露底、纹皱等缺陷。4) 产品使用平整透明5mm厚度的平板钢化玻璃，应完好无损，不得有缺角，边线不齐和严重的划痕缺陷。3. 配套件产品使用的配套件必须完好无损，色泽应一致，没有明显的尖楞，裂纹与缩坑。4. 成品1) 零部件结合应平整、牢固、严密、涂膜不得有碰伤和划痕。2) 合叶或门轴焊装牢固，柜门开关灵活，门与柜架的最大分缝应符合表4规定。项 目规 格偏 差门扇与柜体1000mm2.0mm1000mm2.5mm表43) 产品与人体接触部分不允许有尖角和毛刺。4) 产品的商标牌应清晰完整、端正牢固。5) 产品应具有一定刚度，在每层隔板和底板上负荷为25kg的情况下，其挠度值不得超过2.0mm。5. 结构设计要求1) 内部为“组合拆装式”结构。2) 外壳防护等级不低于IP54,柜体所有接缝处有密封处理。3) 一般隔板额定负荷不低于20KG,承重隔板额定负荷不低于50KG，柜体整体承载能力不低于200KG。 4)内部结构设计（一）接地线放置1 所有形式的地线 带杆式接地线 脱卸式接地线 手握式接地线2 接地端配带夹反光地线编号牌3 接地线设有三处地线编号 柜 接地线绕线装置 地线4带杆式接地线绕线装置采用5MM的不锈钢304接地筒，必须经“电力工业电力安全工器具质量监督检验测试中心”检验合格，使用该装置对地线杆的有效绝缘长度无影响，需出具检验合格报告。（二）安全帽配有专用防滑垫。（三）绝缘手套配防粘连撑板，采用可活动的抽屉式放置。（四）绝缘靴为更好的保障靴内干燥通风配支撑座，采用可活动的抽屉式放置。（五）绝缘杆、验电器验电器配有塑料定位卡，并镶有一槽孔，并可配合槽隔板、横隔板作弹性间隔，便于拿取和存放安全工器具。绝缘杆根据实际情况选择存放方式：转盘定位（六）标示牌分格放置，且标有8种标示牌名称的文字标牌。（七）围网为整齐规范、使用方便。（八）网杆配有专用塑料筒，使用存放便捷。（九）网杆座分格放置，使用存放便捷。（十）安全带、脚扣为防止受潮、更好的通风，配有专用挂钩挂放。（十一）踏板为防止受潮、更好的通风，配有专用支撑架，支撑架上配有塑胶垫。（十二）柜内1 为防止工器具碰撞、损坏工器具每层隔板均配有防滑垫。2 配装高亮LED发光灯，可方便的照在柜内的任一位置。3 智能烘干抽湿柜及智能抽湿除湿柜门内侧边沿镶有橡胶密封条，密封性达到IEC529标准的IP5级。（十三）柜面1 为了便捷使用安全工器具，在每一安全工器具柜相应的位置贴有醒目的安具名称及标签。2 柜锁（宽式铝合金把手设计）按用户要求配置。3自动管理系统。5、电 气智能抽湿除湿型柜内内置除湿机，抽出柜内空气中的水份，从根本上达到降低湿度的目的，柜内加热器保持恒温，除湿效果理想。智能控制器:面板尺寸长75MM,宽75MM,液晶显示66x66MM.1. 电气主要参数1) 电源输入：AC 220V/50HZ10V2) 加热器额定功率：150W3) 加热器额定电压：220V4) 加热器过热保护温度为60度，恢复温度42-545) 加热控制范围：520，回差56) 除湿控制范围：60%RH80%RH，回差5%RH7) 除湿机最大输入功率：220W8)除湿机最大输入电流：交流1A9) 除湿量：6L/D10) 接水盒容量：3升11) 噪音：55dB-A12) 控制器分辨率：温度1，湿度1% RH13) 控制器精度： 温度0.5，湿度3% RH14) 控制器测量范围：温度-980，湿度10%RH99% RH15) 柜内柜外双路温湿度同时显示16) 使用环境适宜温度：-10+45不得在有过量尘埃或者有腐蚀性和爆炸性气体的环境下工作17) 海拔高度小于5000米18) 额定漏电动作电流30mA，额定漏电动作时间0.1s19) 电源输入端与柜体绝缘强度5M，交流耐压2KV/2min2.主要功能1) 加热器加热温度上限为252) 除湿机除湿温度上限为383) 柜内温度38时，控制器自动启动排风扇进行散热，当温度35时，排风扇自动停止并重启设备4) 化霜温度为-1至65) 柜内柜外温湿度双路同时显示功能6) 设微电脑液晶控制器7) 设安全工器具柜专用除湿机.6、安装与验收1)乙方按照甲方要求，提供电线、带漏电保护的插排等附件，负责到现场进行全面的安装、调试，并对甲方人员进行设备原理、结构及运行维护、使用等方面的培训。2）厂家根据客户需要设计工具柜结构图，确保工器具分类存放。3）根据供货规格型号按本技术协议相应要求进行验收。4）乙方在交货时提供一套完整的技术资料给甲方，乙方提供的所有产品技术性能须符合国家有关技术标准和本技术协议。
