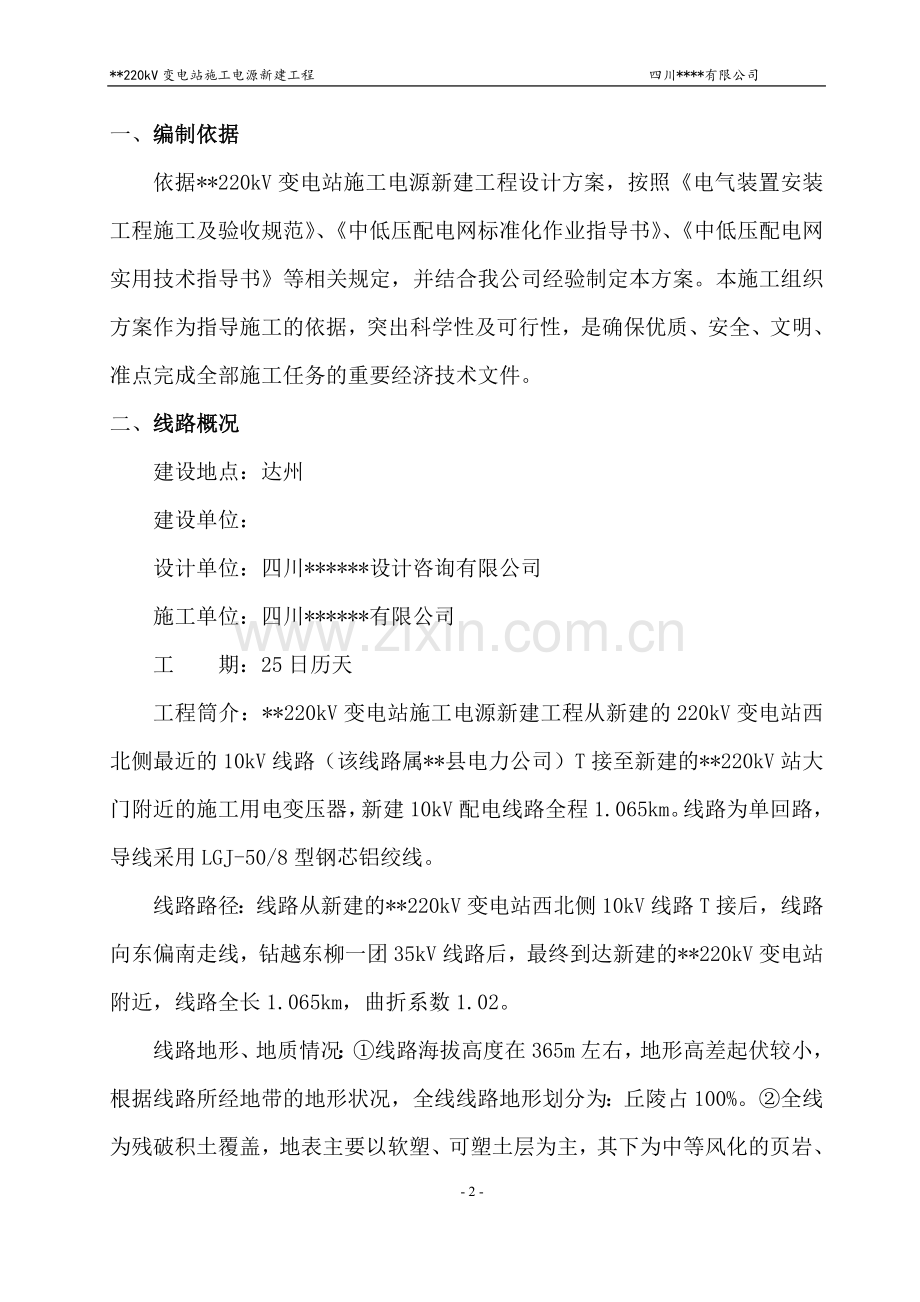

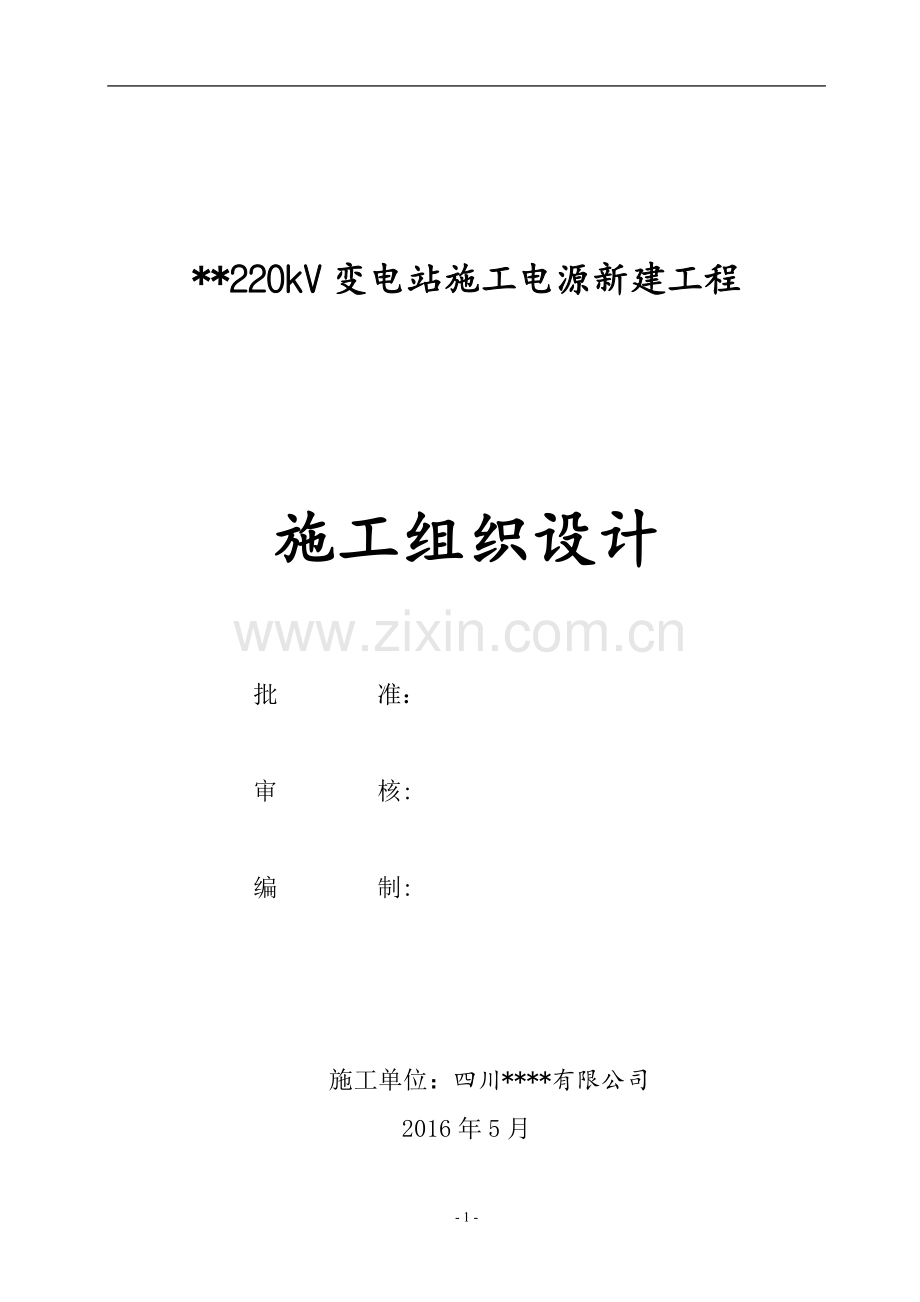

1、*220kV变电站施工电源新建工程 四川*有限公司*220kV变电站施工电源新建工程施工组织设计 批 准: 审 核: 编 制:施工单位:四川*有限公司2016年5月一、编制依据依据*220kV变电站施工电源新建工程设计方案,按照电气装置安装工程施工及验收规范、中低压配电网标准化作业指导书、中低压配电网实用技术指导书等相关规定,并结合我公司经验制定本方案。本施工组织方案作为指导施工的依据,突出科学性及可行性,是确保优质、安全、文明、准点完成全部施工任务的重要经济技术文件。二、线路概况 建设地点:达州建设单位:设计单位:四川*设计咨询有限公司 施工单位:四川*有限公司 工 期:25日历天工程筒介:
2、*220kV变电站施工电源新建工程从新建的220kV变电站西北侧最近的10kV线路(该线路属*县电力公司)T接至新建的*220kV站大门附近的施工用电变压器,新建10kV配电线路全程1.065km。线路为单回路,导线采用LGJ-50/8型钢芯铝绞线。线路路径:线路从新建的*220kV变电站西北侧10kV线路T接后,线路向东偏南走线,钻越东柳一团35kV线路后,最终到达新建的*220kV变电站附近,线路全长1.065km,曲折系数1.02。线路地形、地质情况:线路海拔高度在365m左右,地形高差起伏较小,根据线路所经地带的地形状况,全线线路地形划分为:丘陵占100%。全线为残破积土覆盖,地表主要
3、以软塑、可塑土层为主,其下为中等风化的页岩、砂岩,植被较发育,其地质划分为:黏土占30%,风化页岩、泥岩占70%。全线无不良地质现象。交通运输:主要利用*镇至*镇的乡道,交通运输情况较好,全线人力运输距离约为0.15km,汽车运输距离为45km。三、工程现场管理:1、 工程现场环境及自然条件山地地面潮湿,湿度大、气温高,现场施工难度较大。线路跨越处多为街道、山地农田、经济林带,增大施工及赔偿协调难度。2、 施工危险点:触电。高空坠落和坠物伤人;基坑开挖塌方;倒杆塔、跑线伤人;农用车运水泥杆;机动铰磨拉水泥杆;砍伐树木;防山林火灾措施;防摔跤;交通安全。四、施工组织措施:为确保本工程施工安全、优
4、质、高效顺利竣工,经公司确定本工程由工程一队负责施工。施工人员安排和工程分工如下: 工程总指挥:邓超刚项目施工管理组织机构示意图 项目经理四川*有限公司测量员资料员物料员安全员技术员质检员施工队长工程负责人: 是安全工作的第一负责人。负责组织制定本工程施工方案及危险点预控方案;组织现场工作负责人员和材料、工具器、车辆的分配和协调;负责施工中与供电分公司、当地政府、村委会、华仁集团锡铜沟矿区等有关部门在工作中各方面的联系、沟通,解决有关工程事务工作。技术负责人: 是工程技术、质量、工艺的主要负责人。组织处理施工中出现突发性的技术疑难问题;负责对施工现场的技术指导,把好施工质量关。安全负责人: 是
5、工程安全生产的主要负责人。负责现场施工的安全生产,监督每个工作点的安全措施是否落实到位,若发现有安全措施落实不到位,有权责命停工待命。监督施工人员是否遵守电业安全工作规程及有关安全管理规定要求。监督各工程队在施工中严格执行工作票制度。负责组织处理施工中出现突发性的安全事故。物料员:是工程材料管理工作主要负责人。负责材料计划、采购、入库、保管、领用等管理工作,必须保障工程的材料供应。严格把好工程材料质量,防止伪劣产品进行工地。同时应做好施工人员的后勤保障工作。资料员: 负责工程资料的收集,技术文件的发放、回收、管理工作。现场工程负责人:队长: 是本工程队安全工作的第一负责人,负责组织处理本工程队
6、在施工中出现突发性的安全事故。在工作中与各部门各方面的联系、沟通、转达意见及线路架设的质量监督,现场人员、材料、机械的分配和协调,协调解决民事事务。技术总负责: 负责监督本班工作人员按图施工,对施工中变更提供出有关方案。做好施工现场的原始资料和现场记录,负责本班工程施工现场的技术指导。严格把好工程材料质量、施工质量关。安全总负责: 负责本工程队现场施工的安全生产,认真监督落实每个工作点安全措施;监督施工人员是否遵守电业安全工作规程及有关安全管理要求。协助队长处理本工程队在施工中出现突发性的安全事故。要求:服从安排、统一指挥,认真完成各项工作。施工设备计划:序号设备及仪器名称规格型号数量备注1工
7、程车皮卡12工程车皮卡13绞磨3T14液压钳CY0-420A15断线钳60016导线放线架17放线滑轮0.5T158紧线器4T69红外测距仪110接地摇表ZC-8111绝缘摇表2500,500各112水平仪313游标卡尺214大锤8P1五、施工进度计划及分工:本工作任务共需要以下25个工作日,具体分工如下:25天12345678910111213141516171819202122232425定位、开坑及材料准备立杆、组装金具导线架设安装负荷控制及计量自查及缺陷处理六、电杆及结构1、基础型式: 基础均采用预制的拉盘。 2、杆塔型式: 本工程共使用杆塔11基、选用4种杆型、各种杆型使用情况如下表
8、:序 号杆 型数 量备 注1终端杆D2-102基2直线杆Z2-12 3基3直线杆Z2-151基4直线跨越杆ZK-121基5分支杆F2-122基6转角杆J1-12 2基合计11基 本工程采用锥形的钢筋混凝土杆,稍径为190的非预应力电杆离心制造,壁厚50mm,砼杆号C40级,长度12m,其配筋分别为1216。所采用金属材料均为Q235钢接。3、导线 本工程导线采用LGJ-50/8钢芯铝绞线。(采用GB1179-2008标准)4、绝缘子本工程线路所经地段海拔为365米左右,按规程要求,结合该工程实际情况,直线单杆采用1只或2只P-20T型针式绝缘子,耐张杆及终端杆采用2片U70BP/146D悬式瓷
9、质绝缘子。导线对拉线电杆或其他构件间的净空距离应大于0.2m。引下线与导线间的净空距离应大于0.3m5、金具本工程金具除支撑架外,其余均采用国家标准定型金具,其强度与绝缘子强度相匹配,即满足GB23141997电力金具通用技术条件规定的一九九七年电力部金具产品样本。导、地线的接续均采用爆压连接。6、防雷、接地本线路沿线无污染源,所经地区年平均雷电日为40天,属一般雷区。本线路杆塔均需敷设水平放射式接地体。接地体埋深一般地区为0.6米,对岩石地区应不小于0.3米(并要求取土回填)。接地体采用10圆钢,接地引下线采用12圆钢。每基杆塔的工频接地电阻应满足规范要求。终端杆应接地,其接地电阻不应超过1
10、0欧姆。接地装置的施工方法及要求按施工图进行。七、施工技术措施:线路架设工程开工前组织施工工作人员进行工程现场勘察。1、杆塔基础:1)土方开挖时要根据实际地质情况确定开挖边坡,防止塌方。遇泥水坑时要准备好抽水泵或潜水泵,档土板防止塌方。开挖后基础的坑底尺寸,坑深必须符合技术规程要求,对不符合的必须返工,同时坑口周围1.5m范围内不得堆放余土,以防压塌坑壁。杆塔基础土方的坑深应以设计的施工基面为基准。允许偏差为+100mm、-50mm,坑底应平整,同基础坑在允许偏差范围按最深一坑操平。杆坑、拉线坑要设计要求施工,不能出现负偏差。2)基坑回填土的土块要敲碎,每回填500mm夯实一次,松散土质的基坑
11、要采取加固措施。基坑回填应留有防沉土层。电杆基坑底采用底盘时,底盘的圆槽面应与电杆中心线垂直。2、 立杆组立:1)电杆偏离线路中心不应小于100mm。杆身弯曲有不超过杆长的1/1000。电杆横向裂纹不应超过1/3周长,裂纹宽不应超过0.5mm。杆身无酥松、钢筋外露;焊接处无开裂。立杆时应打平水两杆坑深度宜一致;杆根开的中心偏差不应超过+30mm-30mm。2)已经立杆起的电杆,只有在杆基填回土夯实完全牢固后,方可撤去叉杆及拉绳。回填土每500mm夯实次,回填土应高于自然地面不小于300mm。3)双杆横担与电杆连接处的高差不应大于连接距离的5/1000,左右歪斜不应大于横担总长的1/100;直立
12、安装时顶端顺线路歪斜不应大于10mm。4)螺栓连接构件时,螺栓应与构件面垂直,螺母紧好后,露出的螺杆不应小于2个螺距,当露出多时须加垫圈,每端垫圈不应超过2个。3、 悬式绝缘子安装:1)与电杆、导线金具连接处无卡压现象;2)耐张串上的弹簧销子、螺丝及穿钉应上向下穿; 3)悬垂串上的弹簧销子、螺丝及穿钉应向受电侧穿入,两边相应由内向外,中线应由左向右穿入。4)螺栓的穿入方向对立体结构:水平方向由内向外,垂直方向由下向上;对平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向;横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向,由下向上。4、 导线架设:
13、1)钢芯铝铰线导线无断股、散股现象;绝缘导线无的绝缘层无损伤现象。2)同一档距内不应有2个驳接口,接头距固定点不应在500mm内。3)同一档距内不应采用两种不同规格的导线进行驳接;不同绞制方向的导经线连接。4)导线上不得悬挂树枝、草、金属等杂物。5)导线弧垂在同一档距内各相弧垂应一致,相差不应大于50mm;同层导线截面应以最小截面的导线弧垂确定。6)导线固定应可靠:、直线转角杆:对针式绝缘子,导线应固定在转角外侧的槽内;对瓷横担绝缘子导线固定在第一裙内。、直线跨越杆:导线应双固定,导线本体不应在固定处出现角度。、钢芯铝铰线在线夹上固定应缠绕铝包带,缠绕长度应为接触部份80MM。铝包带的缠绕方向
14、应与外层线股的绞制方向一致。7)线夹应与导线规格相匹配。8)导线架设后,应挂相序牌和杆塔上用不同色的油漆分清哪回路。5、 安装工艺标准符合10KV及以下配电网工程典型设计等有关技术标准规范。配电安装工程1、 施工准备 1)设备及材料要求: 设备及材料均符合国家或部颁发现行技术标准,符合设计要求,并有出厂合格证。设备应有铭牌,并注明厂家名称,附件、备件齐全。 安装使用的材料: 型钢应无明显锈蚀,并有材质证明,二次结线导线应有带合格证。 2)主要机具: 、吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。 、安装工具:台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬
15、手、钢锯、部头、克丝钳、改锥、电工刀等。 、测试检验工具:水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。 、送电运行安全用具:高压验电器、高压绝缘靴、绝缘手套、编织接地线。2、 作业条件:土建施工条件:1)土建工程施工标高、尺寸、结构及埋件均符合设计要求。 2)墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。 3)室内地面工程完、场地干净、道路畅通。 4)施工图纸、技术资料齐全。技术、安全、消防措施落实。3、工艺流程: 设备开箱检查设备搬运柜(盘)稳装柜(盘)上方母带配制柜(盘)二次回路结线柜(盘)试验调整送电运行验收 1) 设备开箱检查: 、
16、安装单位、供货单位或建设单位共同进行,并做好检查记录。 、按照设备清单、施工图纸及设备技术资料,核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全。、柜(盘)本体外观检查应无损伤及变形,油漆完整无损。 、柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。 2) 设备搬运 、设备运输:由起重工作业,电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。 、设备运输、吊装时注意事项: 、道路要事先清理,保证平整畅通。 、设备吊点。柜(盘)顶部有吊环者,吊索应穿在吊环内,无吊环者吊素应挂在四角
17、主要承力结构处,不得将吊索吊在设备部件上。吊索的绳长应一致,以防柜体变形或损坏部件。 、汽车运输时,必须用麻绳将设备与车身固定牢,开车要平稳。3)柜(盘)安装: 基础型钢安装: 、调直型钢。将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆。、按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。找平过程中,需用垫片的地方最多不能超过三片。然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm,手车柜按产品技术要求执行。基础型钢安装允许偏差见表2-30。 基础型钢安装的允许偏差 项 目允 许 偏 差mm/mmm/全长不
18、 直 度15水 平 度15位置误差及不平行度5 注:环形布置按设计要求。 、基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。 柜(盘)稳装: 、柜(盘)安装。应按施工图纸的布置,按顺序将柜放在基础型钢上。单独柜(盘)只找柜面和侧面的垂直度。成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,拒不标准以柜面为准。找正时采用0.5mm铁片进行调整,每处垫片最多不能超过三片。然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。一般无要求时,低压柜钻12.
19、2孔,高压柜钻16.2孔,分别用M12、M16镀锌螺丝固定。允许偏差见表2-31。 、柜(盘)就位,找正、找平后,除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。 、柜(盘)接地:每台柜(盘)单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子,用 6mm2铜线与柜上的接地端子连接牢固。柜(盘)顶上母线配制见“母带安装”要求。盘、柜安装的允许偏差表2-31项 目允许偏差 (mm)垂直度 (每米)1.5水平偏差相邻两盘顶部2成列盘顶部5相邻两盘边1盘面偏差成列盘面5盘间接缝2 柜(盘)二次小线连结: 、按原理图逐台检查柜(盘)上的全部电器元件是否相符,其额定电压和控制、
20、操作电源电压必须一致。 、按图敷设相与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。 、控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线,最多不能超过两根,并且两根线间加眼圈。多股线应涮锡,不准有断股。 柜(盘)试验调整: 、高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。 、试验内容:高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。 、调整内容:过流继电器调整,时间继电器、信号继电器调整以及机械连锁调整。 、二次控制小线调整及模拟试验 a、将所有的
21、接线端子螺丝再紧一次。 b、绝缘摇测:用500V摇表在端子板处测试每条回路的电阻,电阻必须大于0.5M。 c、二次小线回路如有晶体管,集成电路、电子元件时,该部位的检查不准使用摇表和试铃测试,使用万用表测试回路是否接通。 d、接通临时的控制电源和操作电源;将柜(盘)内的控制、操作电源回路熔断器上端相线拆掉,接上临时电源。 e、模拟试验:按图纸要求,分别模拟试验控制、连锁、操作、继电保护和信号动作,正确无误,灵敏可靠。 f、拆除临时电源,将被拆除的电源线复位。 送电运行验收: 、送电前的准备工作 a、一般应由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等
22、。 b、彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件,另外,室内除送电需用的设备用具外,其它物品不得堆放。 c、检查母线上、设备上有无遗留下的工具、金属材料及其它物件。d、试运行的组织工作、明确试运行指挥者,操作者和监护人。 e、安装作业全部完毕、质量检查部广门检查全部合格。 f、试验项目全部合格,并有试验报告单。 g、继电保护动作灵敏可靠,控制、连锁、信号等动作准确无误。 、送电: a、由供电部门检查合格后,将电源送进室内,经过验电、校相无误。 b、由安装单位合进线柜开关,检查PT柜上电压表三相是否电压正常。 c、合变压器柜开关,检查变压器是否有电。 d、合低压柜进线
23、开关,查看电压表三相是否电压正常。 e、按上述24项,送其它柜的电。 f、在低压联络柜内,在开关的上下侧(开关未合状态)进行同相校核。用电压表或万用表电压档500V,用表的网个测针,分别接触两路的同相,此时电压表无读数,表示两路电同一相。用同样方法,检查其它两相。 、验收。送电空载运行24h,无异常现象、办理验收手续,交建设单位使用。同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。八、施工的安全措施:工作负责人及施工人员要严格执行电业安全工作规程、安全生产工作规定的有关安全措施。工作前认真学习本施工方案,并要向工作班人员交待有关安全措施及注意事项。1、防触电要求:1)停电必须办
24、理工作票,并取得许可命令才可进行停电工作,停电后要先验电、挂接地线、装设好各工作点的围栏和标示牌方可进行施工;严格按照工作票的安全措施规定的条件工作,禁止未经值班调度同意变更安全措施。2)测量带电线路导线的垂直距离,严禁使用皮尺、线尺(加有金属丝者)等具器。3)登杆前,核对所登杆的杆号与作业线路名称、杆号一致。2、 防高空坠落和坠物伤人:1)上杆前,应先检查杆塔基和登杆工具,如升降板、安全带等是否完整牢靠。2)在杆上作业,必须使用安全带和戴安全帽,安全带应系在杆及牢固的构件上,应防止安全带从杆顶脱出或被锋利物伤害,在杆上作业转位时,不得同时失去安全带保护。3)杆上作业人员应带工具袋防止掉东西,
25、使用的工具材料应用绳索传递,不得乱扔。杆下应防止行人逗留。4)杆塔基坑末夯实固牢,工作人员不得攀登施工和拆除临时拉线。5)使用梯子时,先要检查梯头有无防滑胶,没有不得使用,在竹梯上工作要有专人扶持或绑牢、高处人员应防止高空坠落掉东西,工具材料应用绳索传递。3、防基坑开挖塌方1)工作人员挖坑所使用的工具必须牢固。2)坑上要设安全监护人,坑深超过1.5m时,上下坑应有攀登措施如设梯子等。3)凡坑深超过1.5m时,要戴安全帽。坑底面积超过2m2时,可由二人同时挖掘,但不得面对或相互靠近工作。向坑外抛土时,应防止土石块回落伤人。4)严禁采取掏洞的方法掏挖基坑,。若采用掏挖桩式基础或土模坑时,应由技术人
26、员进行土质签定可先行试挖,试挖时坑上应设监护人。5)任何人不得在坑内休息。6)泥水和流砂坑的开挖可采用挡土板或其他防止蹋方的施工方法;在使用挡土板和支撑开挖时应经常检查挡土板有无变形或断裂现象;更换支撑应先装后拆。 4、 防倒杆、跑线伤人:1)工作负责人在开工前必须熟悉施工现场,认真组织工作班成员学习批准的施工安全、技术组织措施计划,做到人人明白施工任务、方法、安全技术措施。2)立、撤杆塔工作要设专人统一指挥,开工前讲明施工方法及信号。工作人员明确分工,密切配合,服从指挥,在居明区和交通道路附近进行施工应设专人看守。3)使用合格的起重设备,严禁超载使用。4)使用抱杆立杆时,主签引绳尾杆顶中心及
27、抱杆顶应在一条直线上,抱杆应受力均匀,两侧拉线应拉好,不得左右倾斜。固定临时拉线时,不得固定在可能移动的物体上或其他不可靠的物体上。5)电杆起离地面后,应对各部吃力做一次全面检查,确无问题再继续起立,起立60o后应减缓速度,注意各侧拉绳,特别控制好后侧头部拉绳防止过牵引。6)利用旧杆起吊时,应先检查所用杆的杆根并打好临时拉线。使用合格的起重设备,严禁超载使用。7)在撤杆工作中,拆除杆上导线前应先检查杆根,做好防倒杆措施,在挖杆坑前应先绑好牵引绳并使其受力。8)吊车起吊钢丝绳套应吊绑在的适当位置,防止电杆突然倾倒。9)吊车的吊臂下方严禁有人逗留。立杆过程中坑内严禁有人,除指挥人及指定人员外,其他
28、人员必须远离杆下1.2倍杆高的距离以外。10)立杆及修坑时,应防止杆身滚动、倾斜的措施,如采取叉杆和拉绳控制等。11)已经立起的电杆,只有在杆基回填土全部夯实后,方可撤去叉杆和拉绳,工作人员应戴安全帽。12)紧线应使用卡线器,卡线器的规格必须与线材规格匹配,不得代用。13)紧线时在操作杆塔上划印或挂线人员,应站在安全位置上,待驶度观测好以后,再接近架空线划印。挂线时,当连接金具靠近挂线点时应停止牵引,燃后作业人员方可从安全位置到挂线点操作。14)登杆前,检查拉线无松动,否则应增加设临时拉线。一般没更换旧杆应有4条四方位拉线或3条均分120拉线。15)上杆前,应先检查杆身是否破裂;杆基与土壤结合
29、部位上、下15公分确保没有受损,受损杆塔严禁上杆。16)原则上在断杆前后杆应更换。否须经公司技术负责人和安全负责人认真检查后确认许可。17)发现有杆断裂时,禁止登杆,就地面人为拆除。5、 农用车运水泥杆:1)驾驶农用车人员必须持有交警部门颁发的驾驶证。2)农用车应完好,不得带病行驶。车架应牢固,在行行驶时能承受杆的冲击力。3)农用车运杆,禁止人货混装,严禁超重行驶。4)装卸水泥杆时,起重工作应由一人统一指挥。5)电杆起立离地面后,应对各吃力点处做一次全面检查,确无问题,再继续起立。6)电杆装上车后必须用钢丝绳捆好,经负责人检查后确认安全,方可行驶。行驶一段距离后必须停车检查杆是否走位,钢丝绳有
30、无松动。7)卸杆时,地面要垫车肽,防止水泥杆落地时摔裂。用钢丝绳捆好、固定好杆防止杆落地后滑落山坡。8)卸杆时,工作人员应立于水泥杆的上方,防止杆伤人。9)农用车行驶禁止超速行驶。6、机动绞磨拉水泥杆:1)开机前,必须检查机动绞磨机油是否符合要求。其他机动部份转动是否顺畅。禁止带病运行。2)机动绞磨后拉力支承点应打八字型角桩,钢丝绳作为牵引力。严禁采用树枝、铁线等作为牵引。3)钢丝绳使用应经工程负责检查,钢丝绳不应出线断股、腐蚀现象。4)钢丝绳绕机动绞磨转动轴不应小于4圈。后拉钢丝绳在角钢上绕不应小于3圈。5)钢丝绳捆牢水泥杆等物体,并应防止绳跑现象。拉带时,工作人员不得立于水泥杆或物体的下和
31、钢丝绳左右侧或跨越钢丝绳,防止断绳或跑杆伤人事故。6)开机人员应听从带杆人员的指挥。刚开机应开慢速档,受力时应提响有关人员密切注意。工作人员不得跨越以受力的钢丝绳。带杆人员应认真带杆防止拉杆时卡树枝等和杆头插入地面现象。7、 砍伐树木1)工作人员上山必须穿长衣服,穿胶鞋。2)砍伐树木时工作人员应立好,位于树木倒下的上方,并防止树木反冲向上。3)在砍伐大一点树木时,应把树木脚的小树清除,便于大树倒下时反冲行走不受阻碍。树木倒下的下方1.2倍距离不得有人工作,将要倒时应呼叫。4)用刀砍伐树木,应检查刀把手是否紧固。用刀时前方不得有人,防止飞刀伤人。5)用油锯砍伐树木工作人员应了解树木生长趋势和倒向
32、。6)用油锯砍伐树木时,应检查的工作性能,操作人员必须会使用。砍树时必须清理树木脚的小树或其他杂物。8、 防山林火灾措施:1)因线路线行沿途大部分处于山上,进山时严禁各自使用火进行炊吃,统一送饭就餐。2)杆上不得吸烟,防止烟头落地后印起火灾。3)进山时严禁用火或吸烟,防止山林火灾的发生。4)其他情形需用火时,必须经公司安全员或公司经理许可方可使用。9、 防摔跤:1)工作人员进山必须穿工作鞋或胶鞋、运动鞋、严禁穿皮鞋、拖鞋、凉鞋和鞋底无防滑纹的鞋上山。2)遇跨越度略大点时,工作人员不得跳越跨过,应绕道行走。10、交通安全1)驾驶机动车人员必须取得交警部有效许可证件进行驾驶操作。2)车辆严禁超载超
33、速行驶,禁止人货混装。3)在跨越公路或公路旁边工作时,应在公路100m处设“前面施工 车辆慢行”安全警示牌,工作点设安全防护围栏。并增设专监护人。11、文明施工及环境保护:1)山地清砍通道时,在确保技术要求的条件下,不得砍伐其他地方的树木。2)在村庄施工时,对线路周围青苗、绿化、树木及设施要做好保护工作,因施工而损坏的青苗、绿化树木及设施,施工后应及时恢复。3)在耕地开挖杆基、拉线坑架线尽可能少损坏青苗。4)应文明施工,做好进出场地的清洁工作,保持场地整洁。各工序人员均应做到“随手清”。5)当天施工所有安全防护网,在当日完工后即刻拆除。6)工作现场人员要求统一穿工作服,戴好安全帽。12、安全薄
34、弱点分析及控制措施根据本工程的情况和特点,我们对安全风险进行薄弱点分析与控制重大风险控制措施一览表序号风险名称控 制 措 施1放线跑线1、张牵机组出力满足施工要求,保持完好;张力机拼轮运转;2、索具经试验,满足放线张力要求并留有安全余度,使用前必须再试验,作好记录;3、放线滑车的使用与线径匹配,并检查安装情况;4、地锚的性能达到施工设计要求,并经检查验证,填写记录;5、作业时做到线下无人。2电杆组立起吊系统意外1、按规定规格、型号使用工器具(包括抱杆、上下拉线、葫芦、缓松器、磨绳、吊绳、滑车、卸扣、补强杆、绞磨、地锚、专用吊点板及各种钢绳套);2、工器具入场经试验检查,按期进行定期检查,每次使
35、用前和每天工作开始时作外观检查,杜绝不合格工具进入起吊系统;3、吊片按规定分段,确保起吊系统不超载;4、连接点连接可靠,缓松器、绞磨绳绕圈数足够,卸扣螺纹销安装到位;5、特殊部位设双重保护(例如上拉线下绑点处,过夜时绞磨处等);6、随时监视,保证吊片或抱杆在上升过程中不卡、不碰、不刮。3人员高处坠落1、在完成吊装的杆段上不留活铁和活脚钉,特别是不留“铡刀铁”;2、顺合理路线上、下杆,特别是不从手握不着杆材,或脚够不到可踩之处的地方上下;3、随时绑好安全带,安全带绑在牢固的地方;4、使用符合标准的安全带;5、推广应用防堕落装置(本工程必须实现)。4抱杆升降时失衡1、统一指挥;2、随时调紧上拉线,
36、保持抱杆基本垂直;3、上拉线下绑点(缓松器处)设双重保护;4、吊绳不卡,不在滑车中掉辙;5、下拉线未调好、封固,不松抱杆吊绳5落物打击1、用小绳传递物件,杜绝乱抛乱扔;2、杆上使用工具袋放置小型物料,工具袋挂牢固;3、各种绑扣牢固可靠,不准绑活扣;4、较大、较重的物体用绞磨起吊,不用人拽;5、吊物下方为走行的危险区,严禁有人。6牵引机、绞磨导线锚固地锚应按设计要求开挖而且必须有角度合格的马道,回填应夯实,地锚规格应满足施工设计要求。尽量避免张牵场地选择在水塘低洼处,若不能避免则对锚固设施进行加固。7加长杆材和大型设备机械运输本工程汽车运输道路沿山丘走线,弯道多,运输时应注意车速要缓慢,车况要好
37、,对于加长杆材运输,采取拆除原包装再重新包装运输,并采用加装运输“炮车”的方式进行。其它主要风险控制措施一览表序号风险名称控 制 措 施1直线杆掉线1、按规定使用工具,工具按规定检查;2、邻近重要跨越物的直线杆吊线时加双重保护(带笼套)。2吊车作业1、专人专机;2、机况不佳不作业;3、支腿稳固;4、吊重不超过规定;5、划定危险区(起重臂下活动范围内)不得有人。3外力意外1、地脚螺丝及时紧固,及时完成防盗措施;2、杆未组完而需过夜时,地面上的所有作业点均封固,并守夜打更看管现场;3、接近带电体,河流悬崖等电杆组立另制定特殊措施;4、导引绳、牵引绳、导线及时升空,保持足够的架空高度。4越线架1、按
38、线路中心线定位,确保遮盖宽度;2、按作业指导书中的结构图和要求搭设越线架;3、按标准程序拆除跨越架;4、定期检查跨越架,并随时补强;5、搭、拆、维修时,人、物保持对带电体的安全距离,并有专人监护;6、放线进行牵放作业时,跨越架有专人看护;7、导线、牵引绳、导引绳及牵引板均必须离架牵放,并保持与架顶有1米以上的净空距离;8、跨越架材料符合要求。7。停电跨越线,按要求填写工作票,并设专人监护,防止误合闸。5不合理的同时作业不得在同一条子导线上同时进行如下作业:1、平衡挂线和任何其它作业;2、相邻两杆上直线杆附件;3、同一条线两处同时压接。4、不得在同一杆上下同时作业。6模板垮塌大底盘阶梯式基础上层
39、阶梯模板较重,支装方法应经施工设计,并应作力学验算,支装时应逐层保持稳定,必要时可加临时立顶。7土方坍塌大开口干坑按规定放坡、弃土堆放在距坑口1米外,应及时浇灌混凝土,否则应采取防止土体塌落的措施。8平衡挂线力不平衡1、培训,使作业人员掌握平衡挂线的力学原理;2、制定标准作业程序和操作方法;3、设专人观测和控制力的平衡程序。9临时工管理做好安全思想教育工作,特别是抓好临时工上岗认证工作。临时工上岗必须具备主要条件是:具有一定的施工经验,经过安全教育、技术培训、考试、安全技术交底,并身体检查合格者,安全教育培训率达到100%。10用电管理加强用电管理,在施工驻地、库房配备消防用具且性能完好。11
40、防火施工人员宿舍、现场临时驻点应通风,不得在房间或帐篷内直接生火取暖,取暖时应用火炉并排烟良好,防止煤气中毒。施工时要制定防火细则,并对参加工程人员进行防火教育,杜绝火灾。在树林密集的地区施工,应严厉禁止吸烟及乱丢烟头,严防引起森林大火。12防洪防汛1、成立防汛小组,建立防洪防汛应急预案,积极和当地防汛机构联络,掌握最新最及时水文状况,积极参与并配合甲方和当地的防洪防汛工作,及时预防和预测暴雨引起的山体滑坡和泥石流对施工造成的影响和危害。2、对施工人员加强教育,禁止在江河、湖泊、水库中游泳、嬉水。13防尘防污严防施工开挖过程中的粉尘对施工人员造成的伤害。14施工过程中的卫生安全预防配备医务人员
41、、急需设备、备用药品等适用的救护物品。施工人员进驻现场前,需了解村镇是否有地方性疾病。与当地卫生部门协作按其要求采取预防措施并提供必要的卫生条件、防止季节性流行病。采取必要的预防措施保护现场所有人员免受害蛇、虫的侵害。13、应急预案全面落实“安全第一,预防为主,综合治理”的方针,切实搞好现场安全管理工作,将可能发生的事故降低到最低限度,根据安全生产法要求,特制订检修一区事故救援预案,具体措施如下: 1、组织领导、责任单位、责任人 1. 组织领导:成 员:2、事故应急救援预案(措施): 1)发生一般火警、火灾事故、设备事故、人身伤害事故,当班值班人员应立即报告领导,逐级上报。火警火灾拨打119请
42、求救援。人身伤亡事故应立即送医院治疗,但不管是哪类事故,抢险救护时都要先切断电源或采取防护措施后再组织救护,防止事态扩大。2)发生重大火灾事故,应立即切断电源,迅速向组长汇报。岗位人员拨打“119”救援电话请求救援后,首先组织自救,使用现场的灭火器进行灭火。根据着火部位、性质也可用现场备用的防火沙、土、水进行灭火,电气火灾要用干粉灭火器、变压器、油罐等用水冷却时,人要远离,严防爆炸伤人,待消防专业人员赶到后,在专业人员指挥下配合灭火。 3)发生人身伤亡事故,发现人员要立即向安全专管员、逐级上报后,还要通知120抢救小组,立即赶赴现场组织救援。若伤者属擦伤、碰伤、压伤等要及时用消炎止痛药物擦洗患
43、处,若出血严重,要用干净布料进行包扎止血。若伤者发生骨折要保持静坐或静卧。若发生严重烧伤、烫伤,要立即用冷水冲洗30分钟以上。若伤者已昏迷、休克,要立即抬至通风良好的地方,进行人工呼吸或按摩心脏,待医生到达后立即送医院抢救。 4)发生重大设备事故,要立即报告,同时停止设备运转,处理事故时,要有专人监护,严格执行检修程序和停送电确认制度,防止打乱仗,冒险作业。 5)发生爆炸事故,要立即关闭爆炸源,若有人员伤亡,按人员伤亡预案救援。 6)发生各类事故都要保护好现场,待事故调查分析。九、工程竣工资料:提供主要材料的出厂合格证件及试验报等技术文件。提供工程竣工图及有关文件资料。十、验收及送电:施工完毕自检消缺后,报供电局生技部、营销部、运行部门、建设小组验收合格后方可送电。十一、文明施工与环境保护1.文明施工目标及具体措施施工现场保持良好的施工环境和施工秩序:设备材料堆放整齐,布局合理,标志清晰准确,工程做到工完料尽场地清,施工质量科学、规范、有序,杜绝“跑、留
