静态GPS解算步骤.doc

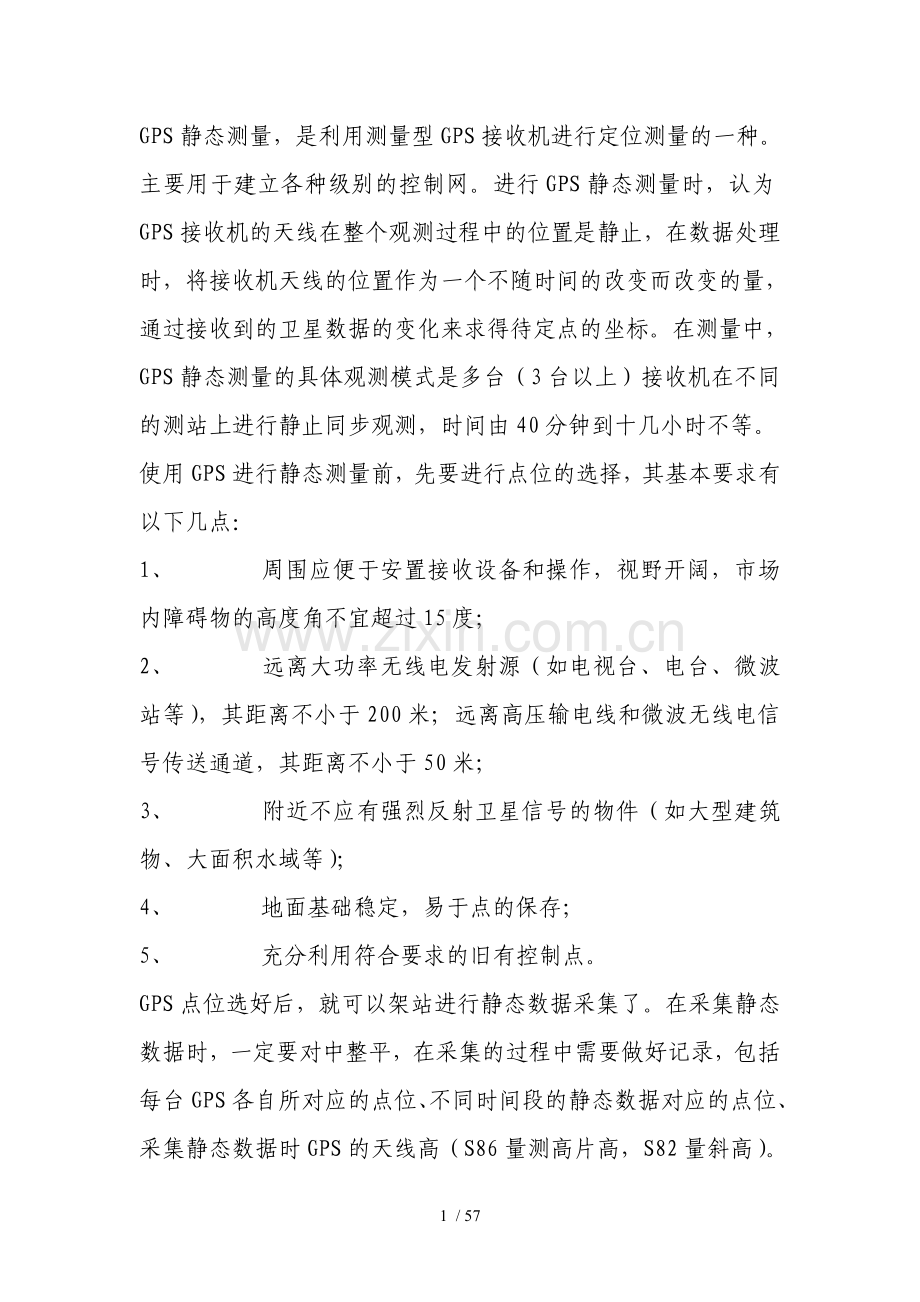

. GPS静态测量，是利用测量型GPS接收机进行定位测量的一种。主要用于建立各种级别的控制网。进行GPS静态测量时，认为GPS接收机的天线在整个观测过程中的位置是静止，在数据处理时，将接收机天线的位置作为一个不随时间的改变而改变的量，通过接收到的卫星数据的变化来求得待定点的坐标。在测量中，GPS静态测量的具体观测模式是多台（3台以上）接收机在不同的测站上进行静止同步观测，时间由40分钟到十几小时不等。使用GPS进行静态测量前，先要进行点位的选择，其基本要求有以下几点：1、 周围应便于安置接收设备和操作，视野开阔，市场内障碍物的高度角不宜超过15度；2、 远离大功率无线电发射源（如电视台、电台、微波站等），其距离不小于200米；远离高压输电线和微波无线电信号传送通道，其距离不小于50米；3、 附近不应有强烈反射卫星信号的物件（如大型建筑物、大面积水域等）；4、 地面基础稳定，易于点的保存；5、 充分利用符合要求的旧有控制点。GPS点位选好后，就可以架站进行静态数据采集了。在采集静态数据时，一定要对中整平，在采集的过程中需要做好记录，包括每台GPS各自所对应的点位、不同时间段的静态数据对应的点位、采集静态数据时GPS的天线高（S86量测高片高，S82量斜高）。用GPS采集完静态数据后，就要对所采集的静态数据进行处理，得出各个点的坐标。下面以为临城建设局做的GPS静态测量为例，介绍静态数据处理的过程。打开GPS数据处理软件，在文件里面要先新建一个项目，需要填写项目名称、施工单位、负责人，并设置坐标系统和控制网等级，基线的剔除方式。在这里由于利用的旧有控制点所属的坐标系统是1954北京坐标系3度带，因此坐标系统设置成1954北京坐标系3度带。控制网等级设置为E级，基线剔除方式选着自动。 在数据录入里面增加观测数据文件，若有已解算好的基线文件，则可以选择导入基线解算数据。增加观测数据文件后，会在网图显示窗口中显示网图，还需要在观测数据文件中修改量取的天线高和量取方式（S86选择测高片，S82选择天线斜高）。修改完观测数据文件里的量取的天线高和量取方式，就要进行基线解算了。在基线解算中点击全部解算，软件就会自动解算基线，若基线解算合格就会显示为红色，解算不合格就会显示为灰白色。在基线简表窗口中可以查看解算的结果。解算不合格的基线需要进行调整，在网图中双击不合格的基线会弹出基线状况对话框，在该对话框中调整高度截止角和历元间隔后再解算，直至合格为止。原来的高度截止角为20，现在调整成15后，解算后基线已经合格了，由原来的灰白色变成了红色。基线全部解算合格后，就需要看闭合环是否合格，直接点击左侧的闭合环就可进行查看。若闭合环不合格，则还需要调整不合格闭合环中的基线，使得闭合环和基线全都合格；若闭合环合格，就要录入已知点的坐标数据，然后进行平差处理。要录入坐标数据可以在数据输入中点击坐标数据录入，在弹出的对话框中选择要录入坐标数据的点，录入坐标数据；或者在测站数据中选择对应的点直接录入坐标数据。录入完坐标数据就可以进行平差处理了，在平差处理中依次点击自动处理、三维平差、二维平差、高程拟合，就能得到平差结果，这包括组网、三维自由（约束）网平差、二维网约束平差、高程拟合平差、平差成果表和7参数结果，这可以在成果输出窗口里查看。其中主要是需要平差成果表和7参数结果。平差报告可以打印或输出（文本文档格式）。GPS静态解算说明书2010-07-05 23:33:18|分类： 默认分类 |标签： |字号大中小订阅 第一章 静态处理软件简介和安装1.1 软件简介和计算机配置要求1.2 软件安装步骤双击软件压缩包，弹出图示如图1-1所示，软件开始自解压，解压完毕进入软件安装的提示窗口如图1-2所示。图1-1 解压窗口图1-2 安装提示窗口在“安装提示窗口”中用鼠标单击 “下一步”，弹出图示有关软件使用协议说明如图1- 3所示：图1-3 协议窗口同意安装协议并用鼠标单击图1-3“是”，安装将继续，窗口提示软件安装到计算机中的安装路径如图1-4所示：图1-4 安装路径提示窗口点击图示1-4中的“浏览”，可选择自定义安装本软件的路径，当然也可使用图示默认路径“C:Program Files南方测绘仪器公司GPSSouth”安装，选择好路径后用鼠标单击“下一步”弹出图1-5：图1-5 软件安装过程窗口进度条达到100后，弹出图 1-6所示界面，点击“完成”，软件安装完毕。图 1-6结束窗口软件安装完毕后，在计算机的桌面自动生成“南方GPS数据处理”和“南方GPS后处理差分”快捷方式。1.3 软件启动和操作步骤点击“南方GPS数据处理”桌面快捷方式进入基线处理软件，界面如图 1-7：图 1-7 GPS处理软件界面主界面软件主界面由菜单栏、工具栏、状态栏以及当前窗口组成，并采用了工程化的管理模式，因此，在使用之前必须按照要求创建工程项目。软件的基本操作步骤如下：一、点击“文件”菜单下的“新建”项目，弹出界面如图1-8所示，图1-8 新建工程项目在对话框中按照要求填入“项目名称”、“施工单位”、“负责人”，选择相应的“坐标系统”、“分度带”、“控制网等级”、“基线剔除方式”，最后点击“确定”按钮，完成操作。二、增加野外观测数据将野外GPS采集数据调入软件，这些数据是南方公司的专用格式*.STH。三、GPS基线处理处理合格后要检查异步、同步环闭合差四 、对整网进行约束平差五 、检查和打印成果上述各项操作将在下面文中分章节进行详述。第二章 软件功能和菜单介绍2.1 软件基本功能及界面GPSADJ4.0基线处理平差软件是对GPS星历单、双频数据进行处理和平差的专业GPS内业解算软件。本软件用VC+编写，采用面向对象的编程方法和管理方案，功能强大，操作方便，可视化界面友好。2.1.1 主要功能：1、能对南方公司各种型号GPS接收机所采集静态测量和后差分的数据进行完全解算，如NGS200、NGS100、9800、9600等。2、软件工具中自带坐标转换及四参数计算。3、软件的星历预报功能，以便选择最佳星历情况进行野外作业。4、软件基线处理结果更为严密，平差模型更加可靠。5、能根据需要，方便地输出各种格式的平差成果。6、既可全自动处理所有基线，也可进行手动单条处理。2.1.2 主界面：软件界面非常直观，由菜单栏，工具栏、状态栏以及当前窗口组成。点击相应的状态栏，当前窗口将显示程序的相应状态。在新建项目后，软件主窗口如图2-1所示：图2-1 主界面界面左边的快捷状态栏是按照软件的操作步骤按顺序排列的。网图显示：用以显示网图和误差椭圆。测站数据：显示每个原始数据文件的详细信息，包括所在路径，每个观测站数据的文件名、点名、天线高、采集日期、开始和结束时间、单点定位的经纬度大地高等。在该状态下，可以增加或者删除数据文件以及修改点名和天线高。基线简表：显示基线解的信息，包括基线名、比值、方差、X增量、Y增量、Z增量。基线详解：查看基线解算的详细报告。闭合环：查看最小独立闭合环、最小独立同步闭合环、最小独立异步闭合环、重复基线、任意选定基线组成闭合环的闭合差。成果输出：查看自由网平差、三维约束平差、二维约束平差、高程拟合等成果以及相应的精度分析。菜单栏执行程序的各种功能，分别是 “文件”菜单、“编辑”菜单，“基线解算”菜单、“闭合环”菜单、“网平差”菜单、“工具”菜单、“查看”菜单、“帮助”菜单。具体功能下文将分节详细介绍。工具栏执行菜单中的某一功能，从左至右分别是“新建文件”，“打开文件”，“保存文件”，“增加观测文件”，“剪切”，“复制”，“粘贴”，“处理全部基线”，“ 自动求闭合差”，“自由网平差”，“三维约束平差”，“二维约束平差”，“高程拟合”，“坐标转换”， “打印”，“打印预览”，“关于”（显示软件版本信息），“帮助”等。2.2 文件从本节开始我们将依次叙述菜单栏中各菜单功能，文件菜单如下图2-2所示：图2-2 文件菜单新建：建立工程项目文件打开：打开已经保存过的项目文件保存：保存当前进度的项目文件另存为：将当前进度的项目文件存储到另外的硬盘空间或是软盘、优盘等关闭项目：关闭当前窗口的处理项目项目属性：可更改项目属性信息增加观测数据文件：在新建文件或者在当前项目文件中增加新的观测文件，可以选择读入南方测绘*.sth观测文件和标准的RINEX 2.0观测文件。可以在不同的路径中任意选择，如图2-3所示。图2-2 增加新的观测文件窗口注：南方GPS测量系统的数据处理软件除了处理南方的数据外，还可对其它厂商的接收机所采集的数据进行处理。处理的方法是先把其它非南方GPS接收机采集的数据转换为标准的RINEX 2.0（兼容RINEX 1.0）格式，读入观测文件后进行向量解算以及网平差。打印：打印当前窗口的网图或平差成果打印预览：显示默认打印机以及默认设置下的文件或者图形。打印设置：对Windows下的打印机进行设置，可以选择打印机、设置纸的大小、打印的方向等。最近文件：调用上一次处理的项目文件退出：退出程序2.3 数据输入数据输入菜单如图2-3所示：图2-3 数据录入坐标数据录入：在需要原始观测数据录入的情况下，点击“坐标数据录入”，界面如图2-4所示： 图2-4 录入已知坐标在点击上图中“请选择”时，即可输入网图中已知控制点坐标。2.4 基线解算基线解算菜单如图2-5所示：图2-5 基线解算基线处理设置：在基线处理前对基线的解算条件进行设置，点击次按钮弹出基线设置对话框如图2-6所示。图2-6 基线处理设置窗口图2-6基线基本信息各项目的含义是：设置作用选择：全部解算：对所有调入软件的观测数据文件进行解算。当一条基线解算结束并解算合格（一般情况下要求比值即方差比大于3.0）后，网图上表示的基线边将变红。不合格的基线将维持灰色。新增基线：对新增加进来的基线单独解算不合格基线：软件只处理上次解算后不合格的基线高度截止角：即卫星高度角截止角，通常情况下取其值为20.0（度），用户也可以适当地调整使其增大或者减小，但应当注意，当增大卫星高度截止角时，参与处理的卫星数据将减少，因此要保证有足够多的卫星参与运算，且GDOP良好，在卫星较多时，取20.0较为适宜。默认的设置为20.0。历元间隔：指运算时的历元间隔，该值默认取5秒， 可以任意指定，但是必须是采集间隔的整数倍。例如，采集数据时设置历元间隔为15秒，而采样历元间隔设定20秒，则实际处理的历元间隔将为30秒。粗差容忍系数：默认值为3.5。合格解选择：可以选择合格固定解、固定解、浮动解、三差解、由基线独立选择。当选择合格固定解、固定解、浮动解和三差解时，是对控制网的全部基线进行统一的设置，要对任一基线进行独立设置则必须选择“由基线独立选择”。最小同步时间：同步观测时间小于设定值的同步基线将不参与计算。2.5 平差处理平差处理菜单如图2-7所示图2-7 平差菜单平差参数设置：图2-8 平差参数设置本项设置为选择已知点坐标与坐标系匹配的检查和高程拟合方案。在图2-8中的“二维平差选择”中作了选择后，在进行平差计算时，若输入的已知点坐标和概略坐标差距过大，软件将不进行平差。反之，没有选择，软件对平差已知点不作任何限制。无论输入怎样的已知点坐标，都能计算平差结果。高程拟合方按选取适当的已知水准点来拟合GPS高程控制网，最大限度减少高程异常带来的误差或错误。自动处理：基线处理完后点此菜单，软件将会自动选择合格基线组网。重复基线：搜索重复基线长互差闭合环闭合差：检查闭合环包括同步环和异步环闭合差手工计算闭合差：根据用户需要在网图或基线简表中选定需要计算的基线组成闭合环后进行闭合差计算三维平差：对空间三维坐标点进行平差。自由网平差提供各控制点在WGS-84系下的三维坐标（经度、纬度、大地高），各基线向量三个坐标差观测值的总改正数，基线边长以及点位边长的精度信息、误差椭圆。二维平差：对平面位置点进行二维约束平差，约束平差提供在北京54、全国80，WGS-84坐标系，或者城市独立坐标系的二维平面坐标、基线向量改正数、基线边长，以及坐标、基线边长的精度信息、转换参数、误差椭圆等。高程拟合：测量工作是在地面进行的，而地球的自然表面是一个不规则的复杂曲面，不能用准确的数学模型来描述，也就不能作为基准面。在实际测量中采用与平静海平面相重合大地水准面来代替地球的实际表面，而在全球定位系统中采用的坐标系统是WGS84坐标，这就存在一个转换问题如图2-9所示：水准点 地面 H h 大地水准面N WGS84 椭球面图2-9 高程适宜图h海拔高；HWGS84大地高；NWGS84椭球面与大地水准面的高程异常；南方网平差软件采用二次曲面拟合求取各点的高程异常N来对GPS高程进行改正。注意：输入二个点可以进行平移；输入三个或三个点以上，六个点以下可进行平面拟合；输入六个以上点进行二次曲面拟合。网平差计算：约束平差提供在北京54、全国80、WGS-84坐标系，或城市独立坐标系的三维坐标、基线向量改正数、基线边长以及坐标、基线边长的精度信息、转换参数、误差椭圆等。2.6 成果成果菜单如下图2-10所示：图2-10 成果菜单基线解输出:南方测绘Gps基线解算结果 Ver 1.00格式在此菜单项下文本输出，输出结果可用其它平差软件进行平差计算。成果文本输出:将平差成果和基线详解成果文本输出，直接在记事本可以打开文件。Rinex输出:将采集的GPS静态数据换成标准Renix格式文本输出。成果输出设置:执行本命令后，出现下图界面，用户可根据需要自行设定所需设置。 图2-11 成果输出设置成果报告预览:打印前预览报告成果报告打印:打印报告成果报告(Word文档)：以Word文档形式输出成果报告。以上四项均为了将软件处理后的基线结果和平差结果输出文本，输出后，文件自动保存在软件安装路径下，例如：软件安装在D盘program files目录下，则文本文件输出在D:program files南方测绘仪器公司Gpssouthexample下。2.7 工具工具菜单如下图2-12所示：2-12图工具菜单本菜单集成了一些常用的小工具工程文件合并：合并不同的工程文件。北极星9600数据传输：参见9600型GPS测量系统操作手册。傻瓜机通讯：参见NGS100静态测量系统用户手册。与HP采集器通讯：用作GPS野外采集记录的采集器，可通过随机的数据通讯电缆和通讯软件与用作基线向量处理和网平差计算的微机进行数据和文件的传输。若用户的微机是带有PCMCIA槽的便携机的话，也可用PCMCIA卡来进行拷贝，这样更方便快捷。若用户的微机或便携机支持红外传输，则不需要数据传输电缆，而可通过红外直接进行传输。野外采集的数据文件（*.STH）需拷入微机进行处理，如果采集器上的采集软件遭到了破坏，也需要通过数据传输电缆将软件从计算机（计算机上有它的备份文件）传输到采集器内。传输的具体操作如下：1 确保微机与采集器电源关闭，用数据传输电缆将两者正确连接，注意插头的方向及正反，切忌大力插拔。2 采集器上的操作：确保电缆已连接好，打开采集器电源，按F键，进入应用程序管理界面。 再按，则进入文件管理器界面。此时，界面最下排所列功能键的含义如下：Help Copy Move Filter Joto Remote Split View Type ConnectF1 F2 F3 F4 F5 F6 F7 F8 F9 F10F1帮助，进入帮助后可按ESC退出F2拷贝文件F3移动文件F4选择显示文件F5进入指定驱动器、子目录F6使当前窗口为远程窗口；再按，则又为当前窗口F7使屏幕分为两个窗口F8观察文件内容F9列出当前驱动器下的子目录树；再按，则返回文件列表F10与远程机建立通讯；再按，则中断通讯进入通讯参数的设置要想正确顺利地进行通讯，就必须将采集器和微机的通讯参数设置成完全一致。这一步很重要，千万不能忽略。按“ALT”+“C” ，再按“R”，进入Remote Settings 窗口，按“TAB”依次可进入Band (波特率）、Interface(接口）、Phone（电话）和Sever Mode(服务器模式）四个窗口，在每个窗口设置好波特率、接口，而服务器模式都设置为Enabled。一般地，通信参数设置如下：波特率（BAND）：设为最大值115200通信接口（Interface）：采集器设为Com1；微机则要根据所用接口，一般可以设在Com1；如用户要通过红外传输，则需把采集器设为Infrared（红外），微机则设为Com2。按F7键将屏幕分好两个窗口，一为本地窗口，一为远程窗口。3 在微机上的操作：用鼠标双击“HP200通讯软件”图标后，单击“HP Palmtop”，则微机出现图2-13的菜单。再点击“HP Palmtop”的级联菜单 “Serial Communications”，将出现下面的对话框：点击上下按钮“”选择串口，一般来说按微机具体的配置来选择，默认是串口1。然后再选择传输率。选中后，点击“OK”。然后点击“Connect to HP”，连接成功后屏幕将显示分两栏显示微机以及采集器上的内容。 注意：数据传输率一定要与采集器上的波特率一致！文件拷贝的方法与Windows98的拷贝方法一致，可以打开“File”菜单对文件进行删除、拷贝、粘贴等处理，也可以通过按“Ctrl”键的同时用鼠标点击要选择的文件， 再拖至微机（或采集器）相应栏内，界面显示见图2-14：图2-13图2-14图2-15拷贝结束后，点击“Disconnect From HP”，断开联系。注意：可以用此软件备份HP200上的所有程序及数据，亦可以从微机上恢复HP200上的程序及数据。Sth To Rinex：运行本项弹出如下界面图2-16这个工具主要是将各种类型的南方单双频静态GPS，例如NGS200、NGS100、NGS212、9800、9700等GPS采集的静态数据*.sth转换成标准的Rinex格式，以便各种型号GPS混合解算。使用时在点击“输入路径”选择要转换的*.sth，然后点击“输出路径”，将数据格式转换成Rinex格式保存到某一目录下。坐标转换：对于北京54、全国80、WGS-84以及自定义的坐标系，可以实现空间直角坐标、大地坐标系、平面直角坐标系之间的转换。图2-17对于自定义坐标系，可以输入相应的参数进行设置。图2-18星历预报：在本章第十节单独介绍使用和特点与PSION采集器通信：1 确保微机与采集器电源关闭，用数据传输电缆将两者正确连接，注意插头的方向及正反，切忌大力插拔。2 在采集器上的操作：将掌上机处于命令交互状态下（即一般的DOS状态）。按Menu键出现如下界面。图2-19选择“Special”菜单项中的Remote Link，出现设置串口的对话框，如下所示：图2-20按左右方向键可以打开或关闭Remote line，同样的方式选择波特率 Baud 车键确定。一般对话框中的多选一项均可按左右键切换。3 在微机上的操作：在数据传输软件中，通过“通讯”菜单项中选择“连接”，或者直接点击连接按钮。等待连通后，即可进行各种文件的复制、改名等操作。图2-21首先设置通信参数，在通信菜单栏下选择“设置”，选择串口以及波特率（与采集器上的一致）：图2-22然后在通信菜单栏下选择“连接”，或者点击 图标，连接采集器与微机。左边的窗口显示的是微机上的文件，右边的窗口显示采集器上的文件。左边窗口以及右边窗口第一栏显示的是目录结构。第二栏显示的是当前目录下的文件，在该栏可以选择以*.sth、*.img、*.dbf、*.pdd、*.pic、*.lib、*.ldd、*.cfg等后缀或者任意*.*的文件。选择目录文件的方法与WINDOWS98的文件操作一致。图2-23图2-24可以通过文件菜单对文件进行操作，例如删除、复制文件、建目录等。也可点击快捷键 拷贝文件，或者通过快捷键 删除文件。图2-25拷贝结束，点击 断开，或者在通信菜单选择“断开”。然后在文件菜单栏选择“退出”。2.8 查看查看菜单如下：图2-26工具栏图2-27工具栏中的图标皆为软件各菜单的快捷方式： 新建项目 关闭项目 打开已保存项目 保存项目 增加观测数据 解算所有基线 解算新增基线 解算不合格基线 解算选定基线 输入已知点数值 关于 基线选择 图形移动 图形放大 图形缩小 全图显示 图上量距 网平差 数据自动主网 三维自由网 二维约束平差 高程拟合 打印状态栏已在本章第一节有详细介绍，这里不再赘述。2.9 帮助帮助菜单项图2-28关于Gpsadj：图2-29 软件版本号注册：软件首次使用时需要注册，并根据用户名生成注册码例如：某一客户使用单位名“GPS9800”，由此自动生成序列号“6E484309”和内部ID号“E97655B2”，你只需将以上三个信息告诉南方测绘GPS部，我们将反馈给你一个注册码输入即可运行软件。图2-30 测试注册2.10 星历预报在工具菜单下的星历预报软件主要作用是预报GPS卫星情况。软件利用网上下载的最新星历文件即可预报30天之内的卫星分布，PDOP值，卫星个数，卫星分布时段等。我们根据卫星预报，就可以选择好的时段进行外业数据采集，保证外业采集数据的质量。而在星历较差时采集数据容易导致返工重测，造成人力物力浪费。星历预报软件使用如下：首先打开软件左边状态栏窗口下的“参数设置”图 2-31先设定你要观测卫星的时间段，例如开始“8：00”，结束“18：00”然后在上图星历文件下点击“浏览”，选择已采集的星历文件后弹出界面如下图图2-32从上图可看到许多有效卫星情况：1、任一时间段当地上空有几颗卫星。例如上图预报2002年7月26日上午10点30分有七颗卫星，中午14点有10颗卫星。2、任一时间卫星分布PDOP值。3、还能显示每颗卫星在天空出现的时间段4、有卫星分布图和卫星轨道图。注意：星历文件有效期为30天，也就是说，只能预报星历文件采集的时刻往后推30天的星历。过期后请重新采集或者下载新星历文件。第三章 软件使用典型算例3.1 处理基本步骤现以某控制网为例学习软件全过程。3.1.1 新建工程图3-1 建立项目图3-2 坐标系统设置在图3-1建立项目中根据要求完成各个项目的填写并点击“确认”按钮确认。在选择坐标系时若是自定义坐标系点击“定义坐标系统”按钮，弹出对话框如图3-2所示，根据“系统参数”中的配置完成自定义坐标系。注：以前版本的基线处理软件要求在定义坐标系时输入中央子午线经度，而新软件自动默认三度带或六度带中央子午线经度，不必再输入中央子午线经度。若是地方中央子午线，可用自定义坐标系，中央子午线经度在对话框中输入。3.1.2 增加观测数据将野外采集数据调入软件，可以用鼠标左键点击文件，一个个单选，也可“全选”所有文件图3-3 数据文件录入菜单点击“确定”按钮，弹出数据录入进度条如图3-1-3所示：图3-4 处理进度然后稍等片刻，调入完毕后，网图如下图3-5所示：图3-5 演示网图3.1.3 解算基线选择解算全部基线，有自动计算进度条显示如下图3-6这一解算过程可能等待时间较长,处理过程若想中断,请点击停止。基线处理完全结束后，网图如下图，颜色已由原来的绿色变成红色或灰色。基线双差固定解方差比大于2.5的基线变红(软件默认值2.5),小于2.5的基线颜色变灰色。灰色基线方差比过低,可以进行重解。例如对于基线“Q009-Q007”，用鼠标直接在网图上双击该基线，选中基线由实线变成虚线后弹出基线解算对话框如图3-6,在对话框的显示项目中可以对基线解算进行必要的设置。图3-7 基线情况基线解算对话框各项设置的意义和使用说明如下：“ ”：显示当前处理的基线。当基线“Q009-Q007”中存在重复基线，可点击右端的小三角框选择要修改的重复基线，如图图3-1-5所示图3-8注：文件“Q0092041”中“Q009”表示点名，“204”表示测量日期是1年365天中的第204天，“1”表示时段数。“ ”：在白色小方框中单击鼠标左键后小方框中出现小勾，表示此功能已经被选中。“禁用”表现禁用当前的基线；“新增基线”表示当前基线为新增基线；“选中基线”表示当前基线为正在处理的选中基线。“ ”数据选择系列中的条件是对基线进行重解的重要条件。可以对高度截至角和历元间隔进行组合设置完成基线的重新解算以提高基线的方差比。历元间隔中的左边第一个数字历元项为解算历元，第二项为数据采集历元。当解算历元小于采集历元时，软件解算采用采集历元，反之则远用设置的解算历元。“编辑”中的数字表示误差放大系数。“合格解选择”为设置基线解的方法。分别有“双差固定解”、“双差浮点解”、“三差解”三种，默认设置为双差固定解。在反复组合高度截至角和历元间隔进行解算仍不合格的情况下，可点状态栏基线简表查看该条基线详表。点击左边状态栏中“基线简表”，点击基线“Q0092041-Q0072041”，显示栏中会显示基线详情，如图3-9所示。图3-9 基线详解图3-10 数据编辑图3-9中详细列出了每条基线的测站、星历情况，以及基线解算处理中周跳、剔除、精度分析等处理情况。在基线简表窗口中将显示基线处理的情况，先解算三差解，最后解算出双差解，点击该基线可查看三差解、双差浮动解、双差固定解的详细情况。无效历元过多可在左边状态栏中观测数据文件下剔除，例如在Q0072041.STH数据双击弹出数据编辑框。 点中 ,然后按住鼠标左键拖拉圈住上图中有历元中断的地方即可剔除无效历元,点中 可恢复剔除历元。在删除了无效历元后从解基线，若基线仍不合格，就应该考虑对不合格基线进行重测了。3.1.4 检查闭合环和重复基线待基线解算合格后（少数几条解算基线不合格可让其不参与平差），在 “闭合环”窗口中进行闭合差计算。首先，对同步时段任一三边同步环的坐标分量闭合差和全长相对闭合差按独立环闭合差要求进行同步环检核，然后计算异步环。程序将自动搜索所有的同步、异步闭合环。有关同步、异步闭合环、重复基线的要求请查看使用提示“外业成果质量检核标准”（页），或者参照有关国家规范。（后面章节专门介绍）搜索闭合环点左边状态栏中闭合环，有下图显示闭合差：图3-11 闭合环从上图中看出，此网所有的同步闭合环均小于10ppm，小于四等网（10ppm）的要求。闭合差如果超限，那么必须剔除粗差基线（基线选择的原则方法请查看使用提示）。点击“基线简表”状态栏重新算。根据基线解算以及闭合差计算的具体情况，对一些基线进行重新解算，具有多次观测基线的情况下可以不使用或者删除该基线。当出现孤点（即该点仅有一条合格基线相连）的情况下，必须野外重测该基线或者闭合环。3.1.5 网平差及高程拟合一、数据录入：输入已知点坐标，给定约束条件。本例控制网中Q007、Q049为已知约束点在点击“数据输入”菜单中的“坐标数据录入”弹出对话框如图3-12，在“请选择”中选中“Q007”,单击“Q007”对应的“北向X”的空白框后，空白框就被激活，此时可录入坐标。通过以上操作最终完成已知数据的录入。图3-12录入已知数据二、平差处理：进行整网无约束平差和已知点联合平差。根据以下步骤依次处理。1、自动处理：基线处理完后点此菜单,软件将会自动选择合格基线组网，进行环闭合差。2、三维平差：进行WGS-84坐标系下的自由网平差。3、二维平差：把已知点坐标带入网中进行整网约束二维平差。但要注意的是，当已知点的点位误差太大时，软件会提示如图3-1-12所示。在此时点击“二维平差”是不能进行计算的。用户需要对已知数据进行检合。图3-134、高程拟合：根据“平差参数设置”中的高程拟合方案对观测点进行高程计算注：“网平差计算”的功能可以一次实现以上几个步骤。3.1.6平差成果输出或者打印(参看第二章第六节)3.2 特例处理本节主要针对一些特别数据的基线处理和平差的方法进行介绍。我们平常野外采集的GPS数据在内业处理软件中不一定能一次性解算合格。平差时需要剔除一些粗差大或不合格基线并选择不同已知点来约束平差以求得最佳成果。下面还是以实例来讲解：3.2.1 基线处理特例 下面以某单位的施工控制网为例说明基线处理的基本原则和操作，施工网图如图3-14所示： 图3-14 施工网图上图网中的基线TH01-SXCW这条重复基线解算后的方差比太低，如图3-14所示：图3-14 对此观测数据质量差的数据进行重新解算,一般我们采用以下三种措施:一.确定合适的历元间隔我们可从图3-14看到 TH012082-SXCW2082 这条基线约有10km,而同步观测时间只有72分钟,如果使用历元间隔60秒来解算,则一共有72个历元的数据参与解算，我们可看到图3-14解算后方差比较低为1.4,没达到成为合格固定双差解的条件。由于基线越长，所观测的采集时间也越长，而我们野外观测时间只有72分钟，现在可调整缩小历元间隔为30秒来解算，这时参与计算的一共有144个历元的数据，比用历元间隔60秒来解算多一倍的数据量，这样可弥补观测时间不足。现在用30秒间隔来算结果如图3-15所示：图3-15此时方差比为1.0,反而比1.4更低,我们可查看基线详解图3-2-4,数据某些时间段出现周跳或中断,数据量多同时也带进了更多的质量差的数据,这时又要求缩小历元间隔。图3-16综上所述确定合适的历元间隔原则：1、对基线同步观测时间较短时，可缩小历元间隔,让更多的数据参与解算。同步观测时间较长时,要增加历元间隔，让更少的数据参与解算。2、 数据周跳较多时，要增加历元间隔,这样可跳过中断的数据继续解算。二、 如何确定合适的高度截止角如果更改历元间隔来解算无法使基线方差比增加，我们再来调整高度截止角。当高度截止角较低时，参与解算的卫星数目多，但低空卫星数据通讯容易被外界干扰，低空卫星质量差的数据较多；当高度截止角较高时，参与解算的卫星数目少，但高空卫星数据通讯不容易被外界干扰，高空卫星质量好的数据较多。如图3-2-3的高度截止角设为25度时方差比为1.0,改为高度截止角35度时,如图3-16, 方差比为5.6,已满足合格固定双差解的条件。综上所述确定合适的高度截止角原则：1 当基线详解中查看到卫星数目足够多，适当增加高度截止角，尽量让高空卫星数据进入解算；2 当基线详解中查看到卫星数目比较少时（最低解算要求4颗以上卫星），适当降低高度截止角，尽量让多一些卫星数据进入解算。图3-17三、 如何剔除无效历元从图3-16，我们看到TH012082历元有中断的地方较多，我们双击左状态栏的TH01282.STH数据双击弹出数据编辑框。图中红线代表接收机对卫星L1载波信号的跟踪情况，每一条红线对应一颗卫星，卫星序号为图左端所示。红线中断处表示当时卫星信号失锁，为无效历员。删除无效历员时点中 ,然后按住鼠标左键拖拉框选圈住上图中有历元中断的地方即可剔除无效历元,点中 可恢复剔除历元。图3-18无效历元剔除后将变灰如下图:图3-19退出数据编辑框，重新解算剔除无效历元后的基线TH012082-SXCW2082。用以上三种方法综合交叉使用来解算基线合格后要检核异步环、同步环和重复基线限差(限差要求见第四章)合格后才能网平差。所述三种基线解算条件只是一个大致的原则，用户可以根据基本原则合理的相互配合进行设置，以使基线解算达到要求。在基线解算中还要求同步环中各条基线解算设置条件尽量保持一致，而修改了基线设置后又很难使其保持一致从而造成闭合环差过大。因此，我们一般只对基线方差比小于解算通过条件的基线进行重解，其他基线不作改动。注意：同一时段观测值的数据剔除率其值宜小于数据总量 10（GPS国家规范要求）第四章 使用提示和注意事项在本章将对在使用中的具体要求给出一些提示以及建议，用户可结合具体的工程应用进行适当的设置。4.1 基线向量处理条件设置原则在解算基线向量中，由于实际作业中对采用的作业模式、测量精度等要求都可能有所不同，因此有必要在解算时指定具体的解算条件，例如所采用基线的类型，基线合格的条件以及具体指定基线解算的历元间隔、卫星高度角、处理的无效历元等。另一方面，虽然在绝大部分情况下9600型GPS测量系统的成果都能自动处理出来，但在测量中不可避免地受外界环境的影响，如信号的遮挡，可观测卫星的多少，卫星在空中分布的图形强度大小，测站附近强磁场的干扰，多路径效应的影响等等。因此，除了在野外观测必须按要求采取相应措施减小各种不利因素的影响外，还需要在必要时通
