H钢及方柱制作

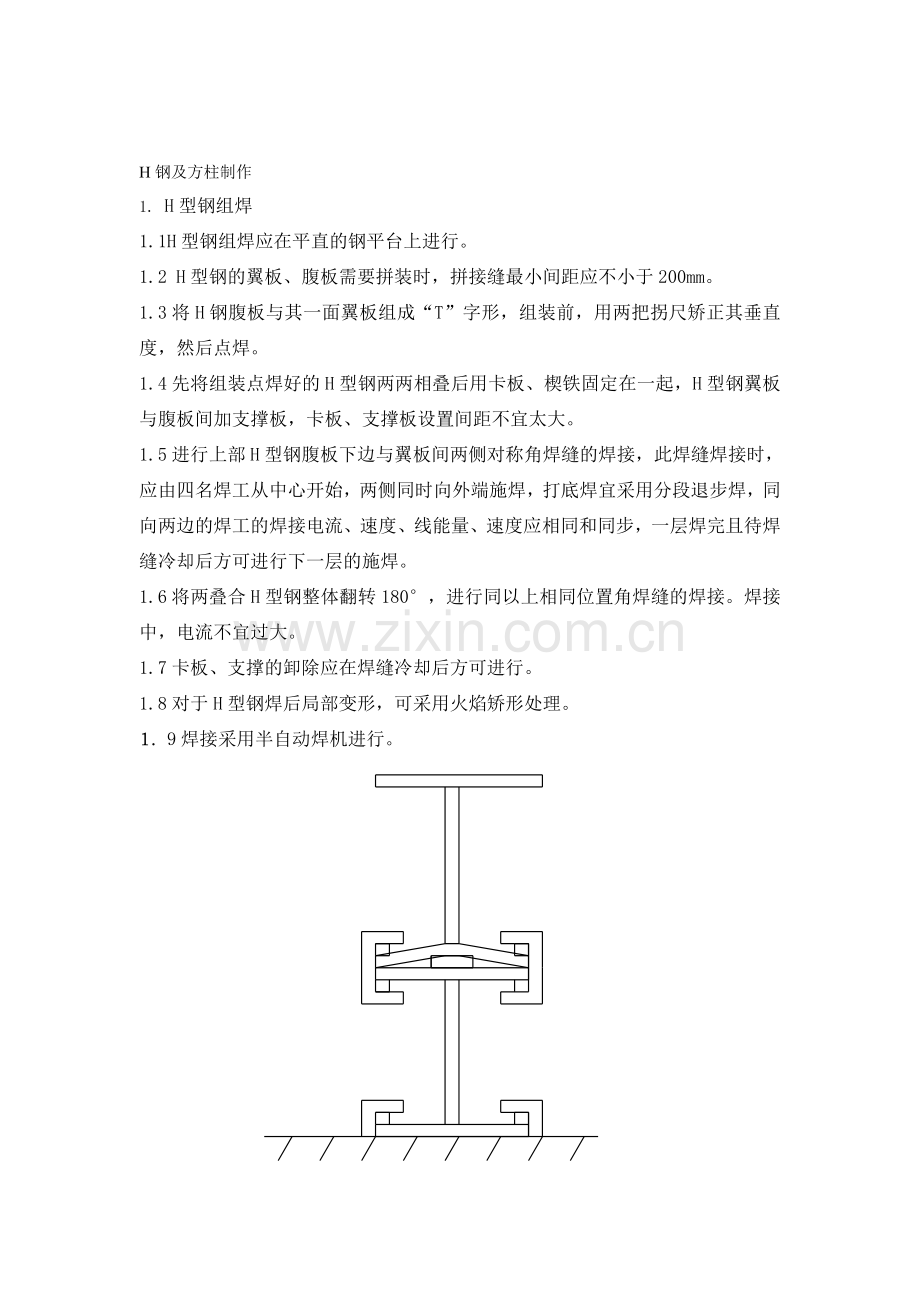

1. H型钢组焊
1.1H型钢组焊应在平直的钢平台上进行。
1.2 H型钢的翼板、腹板需要拼装时，拼接缝最小间距应不小于200mm。
1.3将H钢腹板与其一面翼板组成“T”字形，组装前，用两把拐尺矫正其垂直度，然后点焊。
1.4先将组装点焊好的H型钢两两相叠后用卡板、楔铁固定在一起，H型钢翼板与腹板间加支撑板，卡板、支撑板设置间距不宜太大。
1.5进行上部H型钢腹板下边与翼板间两侧对称角焊缝的焊接，此焊缝焊接时，应由四名焊工从中心开始，两侧同时向外端施焊，打底焊宜采用分段退步焊，同向两边的焊工的焊接电流、速度、线能量、速度应相同和同步，一层焊完且待焊缝冷却后方可进行下一层的施焊。
1.6将两叠合H型钢整体翻转180°，进行同以上相同位置角焊缝的焊接。焊接中，电流不宜过大。
1.7卡板、支撑的卸除应在焊缝冷却后方可进行。
1.8对于H型钢焊后局部变形，可采用火焰矫形处理。
1. 9焊接采用半自动焊机进行。

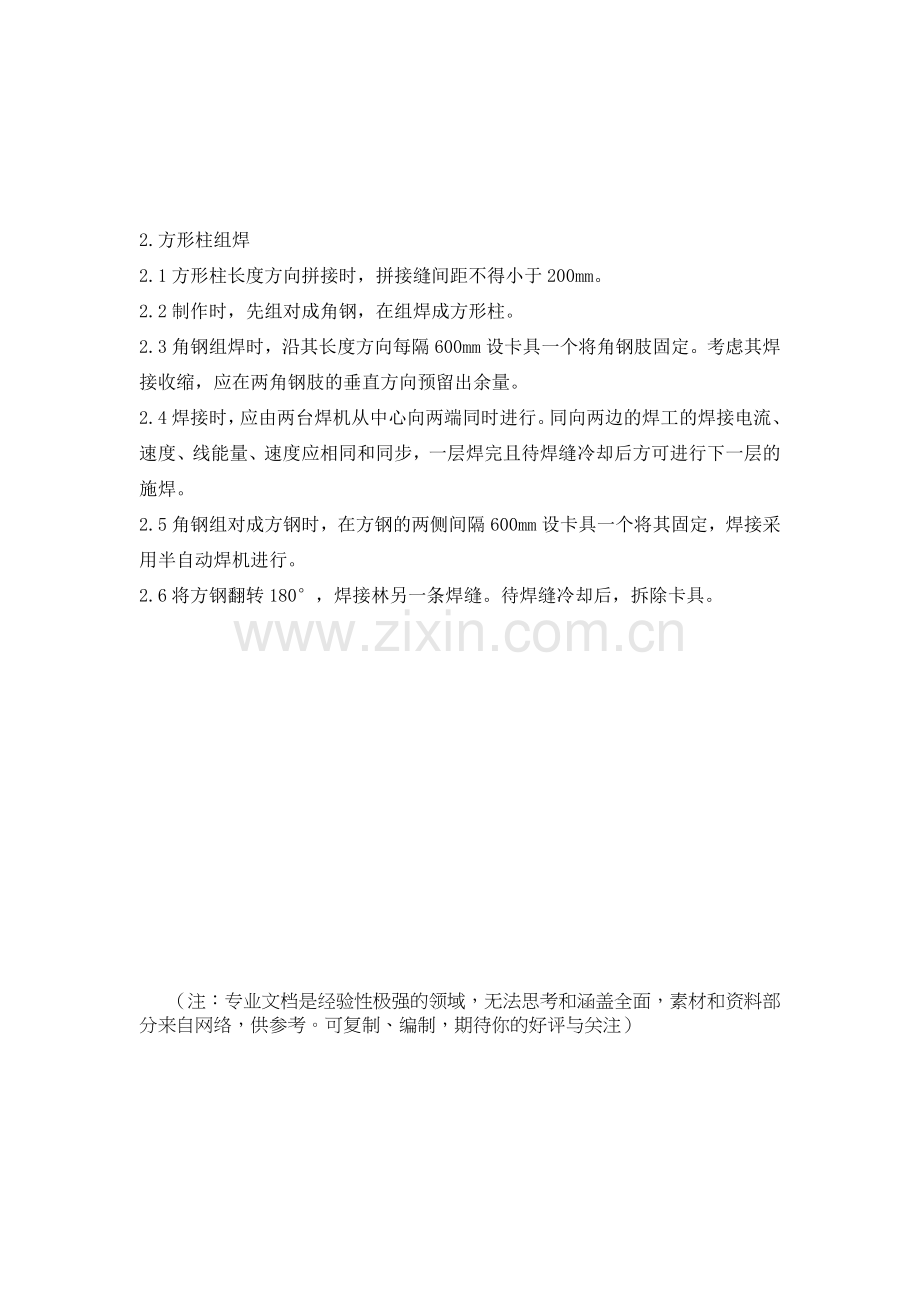

2.方形柱组焊
2.1方形柱长度方向拼接时，拼接缝间距不得小于200mm。
2.2制作时，先组对成角钢，在组焊成方形柱。
2.3角钢组焊时，沿其长度方向每隔600mm设卡具一个将角钢肢固定。考虑其焊接收缩，应在两角钢肢的垂直方向预留出余量。
2.4焊接时，应由两台焊机从中心向两端同时进行。同向两边的焊工的焊接电流、速度、线能量、速度应相同和同步，一层焊完且待焊缝冷却后方可进行下一层的施焊。
2.5角钢组对成方钢时，在方钢的两侧间隔600mm设卡具一个将其固定，焊接采用半自动焊机进行。
2.6将方钢翻转180°，焊接林另一条焊缝。待焊缝冷却后，拆除卡具。
