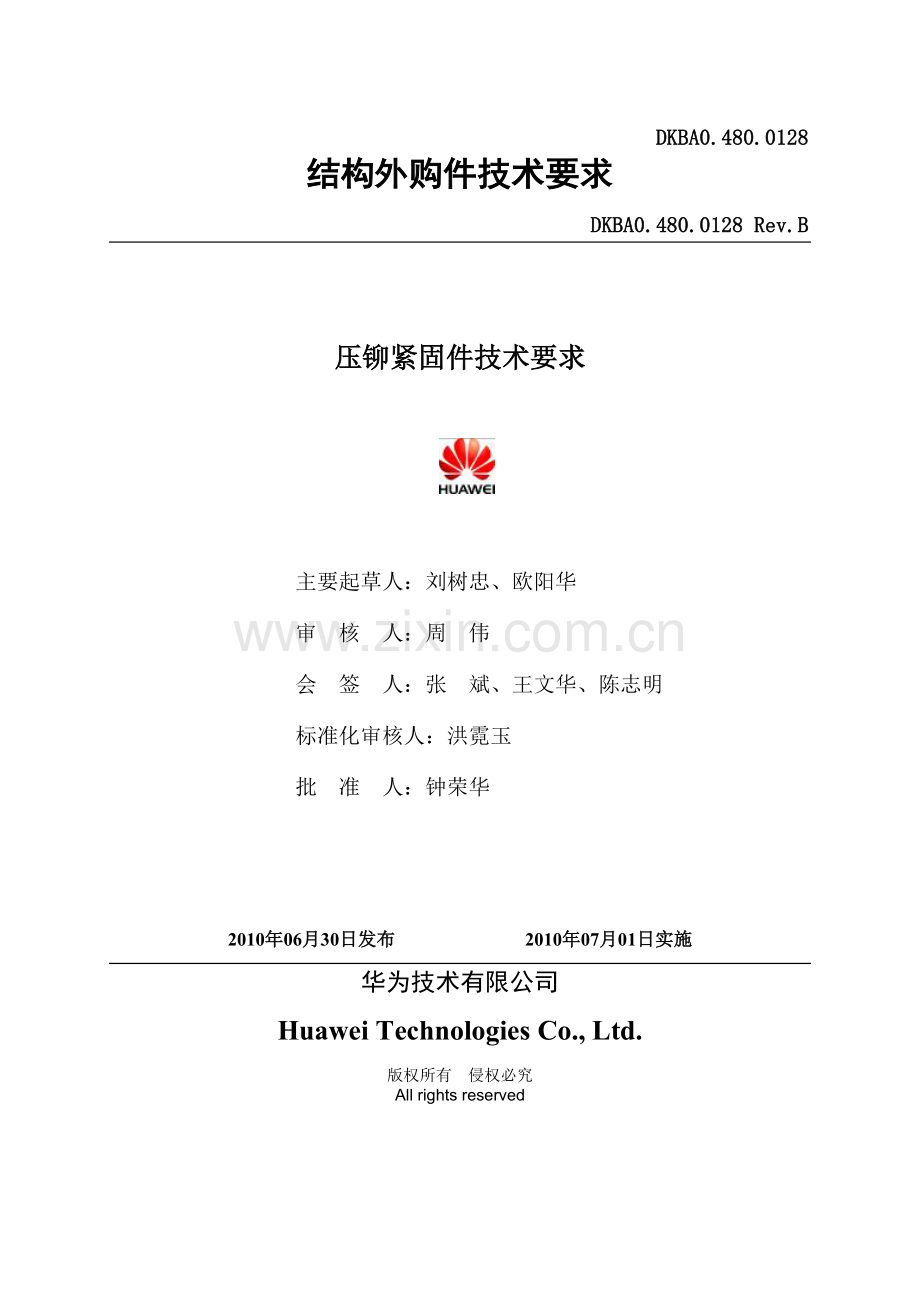

DKBA0.480.0128-Rev.B压铆紧固件技术要求.doc

DKBA0.480.0128
结构外购件技术要求
DKBA0.480.0128 Rev.B

压铆紧固件技术要求

主要起草人：刘树忠、欧阳华
审 核 人：周 伟
会 签 人：张 斌、王文华、陈志明
标准化审核人：洪霓玉
批 准 人：钟荣华

2010年06月30日发布 2010年07月01日实施
华为技术有限公司
Huawei Technologies Co., Ltd.

版权所有 侵权必究
All rights reserved

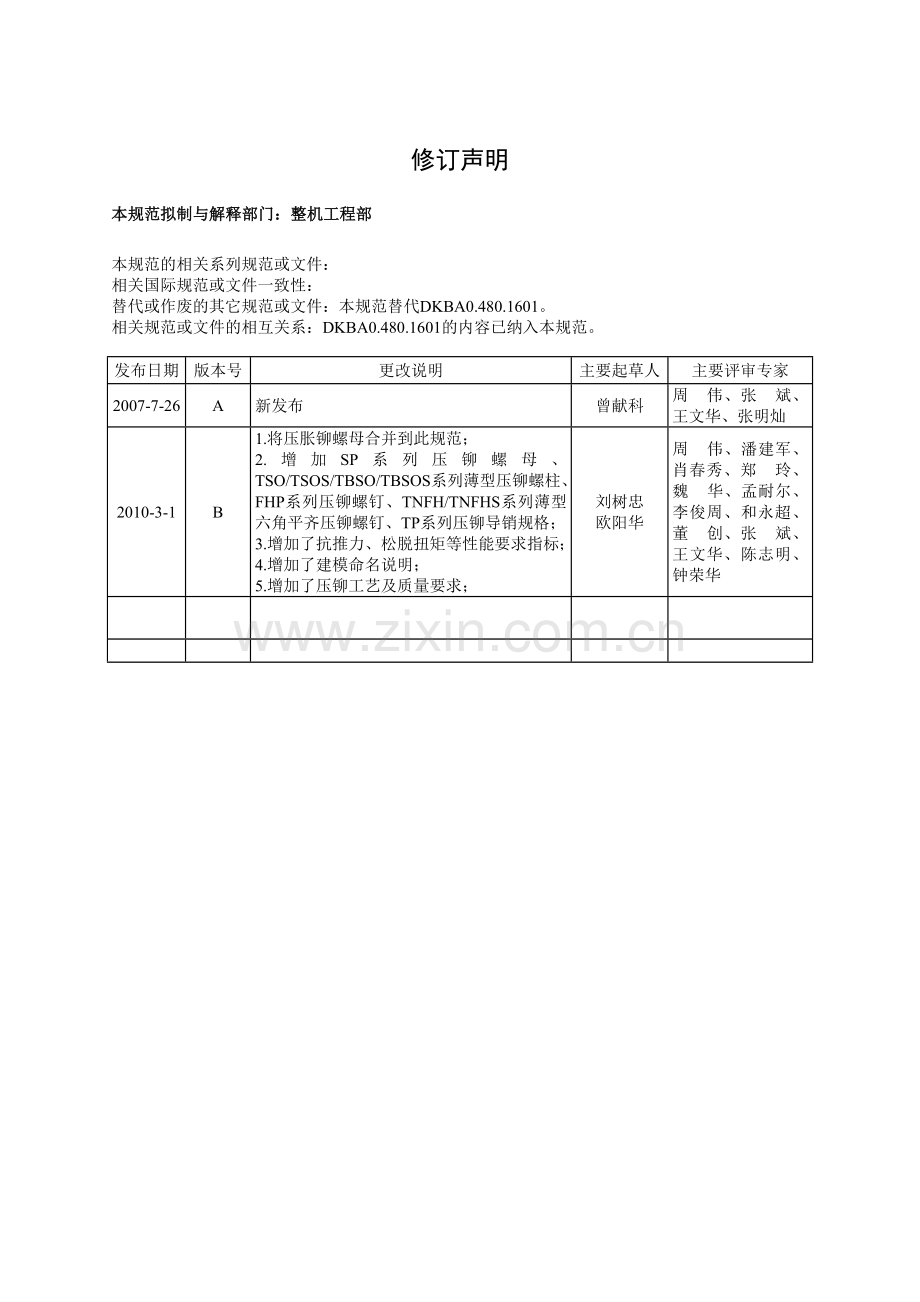

修订声明
本规范拟制与解释部门：整机工程部

本规范的相关系列规范或文件：
相关国际规范或文件一致性：
替代或作废的其它规范或文件：本规范替代DKBA0.480.1601。
相关规范或文件的相互关系：DKBA0.480.1601的内容已纳入本规范。

发布日期
版本号
更改说明
主要起草人
主要评审专家
2007-7-26
A
新发布
曾献科
周 伟、张 斌、王文华、张明灿
2010-3-1
B
1.将压胀铆螺母合并到此规范；
2.增加SP系列压铆螺母、TSO/TSOS/TBSO/TBSOS系列薄型压铆螺柱、FHP系列压铆螺钉、TNFH/TNFHS系列薄型六角平齐压铆螺钉、TP系列压铆导销规格；
3.增加了抗推力、松脱扭矩等性能要求指标；
4.增加了建模命名说明；
5.增加了压铆工艺及质量要求；
刘树忠
欧阳华
周 伟、潘建军、肖春秀、郑 玲、魏 华、孟耐尔、李俊周、和永超、董 创、张 斌、王文华、陈志明、钟荣华

目 录 List
1 目的和适用范围 5
1.1 目的 5
1.2 适用范围 5
2 引用的相关标准 5
3 项目编码与建模命名 5
3.1 建模命名 5
4 功能描述 6
5 要求 7
5.1 结构尺寸 7
5.1.1 压铆螺母（S、CLS、SP系列）结构尺寸 7
5.1.2 压胀铆螺母结构尺寸 7
5.1.3 平装压铆螺母（F系列）结构尺寸 8
5.1.4 压铆螺柱（SO、SOS、BSO、BSOS系列）结构尺寸 9
5.1.5 薄型压铆螺柱（TSO、TSOS、TBSO、TBSOS系列）结构尺寸 9
5.1.6 压铆螺钉（FH、FHS、FHP系列）结构尺寸 10
5.1.7 薄型六角平齐压铆螺钉（TNFH、TNFHS系列）结构尺寸 10
5.1.8 压铆导销（TP系列）结构尺寸 11
5.2 材料工艺及使用环境 11
5.3 机械性能及压铆力 12
5.4 表面质量 13
5.5 铆接性能 13
5.6 环保要求 13
5.7 耐腐蚀要求 14
6 检验规则 14
7 说明 14
8 附录：压铆工艺及质量要求 14
8.1 通用压铆质量要求 14
8.2 通用压铆工艺要求 15
8.3 压铆螺母压铆要求 15
8.4 压铆螺柱压铆要求 17
8.5 压铆螺钉压铆要求 18
8.6 压铆导销压铆要求 19
表目录 List of Tables
表1 压铆螺母结构尺寸表（单位：mm） 7
表2 压胀铆螺母结构尺寸表（单位：mm） 8
表3 平装压铆螺母结构尺寸表（单位：mm） 8
表4 压铆螺柱结构尺寸表（单位：mm） 9
表5 螺纹长度与螺柱长度对应表（单位：mm） 9
表6 薄型压铆螺柱外型尺寸规格表（单位：mm） 10
表7 压铆螺钉结构尺寸表（单位：mm） 10
表8 薄型六角平齐压铆螺钉结构尺寸表（单位：mm） 10
表9 压铆导销外型尺寸规格表（单位：mm） 11
表10 压铆紧固件材料工艺及适用板材硬度表 11
表11 压铆紧固件性能及压铆力（适用于钢板或铝板） 12
表12 压铆紧固件性能及压铆力（适用于不锈钢板） 12
表13 SP系列压铆螺母压铆砧套尺寸表 16
表14 压胀铆螺母胀开尺寸表 17
表15 薄型压铆螺柱压铆砧套尺寸表 18
表16 压铆螺钉压铆砧套尺寸表 19
表17 FHP系列压铆螺钉压铆砧套尺寸表 19
表18 压铆导销压铆砧套尺寸表 20

图目录 List of Figures
图1 压铆螺母结构尺寸图 7
图2 压胀铆螺母结构尺寸图 8
图3 平装压铆螺母结构尺寸图 8
图4 压铆螺柱结构尺寸图 9
图5 薄型压铆螺柱尺寸图 9
图6 压铆螺钉结构尺寸图 10
图7 薄型六角平齐压铆螺钉结构尺寸图 10
图8 压铆导销尺寸图 11
图9 压铆紧固件压铆后示意图 13
图10 压铆螺柱压铆变形示意图 14
图11 压铆螺母压铆示意图 15
图12 SP系列压铆螺母压铆砧套及压铆示意图 16
图13 压胀铆螺母压铆及胀铆示意图 16
图14 压胀铆螺母铆接后示意图 17
图15 F系列平装压铆螺母压铆示意图 17
图16 压铆螺柱压铆示意图 17
图17 薄型压铆螺柱压铆砧套及压铆示意图 18
图18 压铆螺钉压铆砧套及压铆示意图 18
图19 FHP系列压铆螺钉压铆砧套及压铆示意图 19
图20 薄板压铆导销压铆砧套及压铆示意图 20

1 目的和适用范围
1.1 目的
结构外购件技术要求是描述公司结构外购件的受控性文件，其作用为：
l 供应厂商进行产品设计、生产和检验的依据。
l 品质部门验货、退货的依据。
l 物料部门进行采购的依据。
l 对供应厂商产品质量进行技术认证的依据。
l 结构设计部门选用结构外购件的依据。
1.2 适用范围
本技术要求适用于压铆螺母、压胀铆螺母、平装压铆螺母、压铆螺柱、压铆螺钉、压铆导销等压铆件的采购与检验。
2 引用的相关标准
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
DKBA1828 华为采购物料环保规范
ASTM B117 盐（喷）雾装置的标准试验方法
DKBA0.400.0100 不锈钢紧固件质量要求
DKBA0.450.0017 电镀锌质量要求
3 项目编码与建模命名
压铆紧固件由供应商根据华为技术要求采购，无单独编码。
3.1 建模命名
类型
名称
Pcode
Pdesc
原值
目前值
压铆螺母
（S、CLS、SP）
S-MX-A-ZC 或 CLS-MX-A 或 SP-MX-A
S:碳钢；CLS:不锈钢；SP:沉淀硬化型不锈钢；MX:螺纹代号；A:型号；ZC:镀彩锌；不锈钢材质表面处理为钝化，不标识；
DKBA0.480.0128
DKBA0.480.0128

压胀铆螺母
（S）
S-MX-0_T
S:碳钢；MX:螺纹代号；0_T:适用最小板厚，“_”表示小数点；
DKBA0.480.1601

平装压铆螺母
（F）
F-MX-A
F:不锈钢；MX:螺纹代号；A:型号；不锈钢材质表面处理为钝化，不标识；
DKBA0.480.0128

压铆螺柱
（SO、SOS、BSO、BSOS）
(B)SO-(3.5)MX-L-ZC 或 (B)SOS-(3.5)MX-L
B:封闭型，不加“B”为通孔型；SO/BSO:碳钢；SOS/BSOS:不锈钢；3.5:加大外径；MX:螺纹代号；L:长度；ZC:镀彩锌；不锈钢材质表面处理为钝化，不标识；
DKBA0.480.0128

薄型压铆螺柱
（TSO、TSOS、TBSO、TBSOS）
T(B)SO-6MX-L-ZC 或 T(B)SOS-6MX-L
B:封闭型，不加“B”为通孔型；TSO/TBSO:碳钢；TSOS/TBSOS:不锈钢；6:加大外径；MX:螺纹代号；L:长度；ZC:镀彩锌；不锈钢材质表面处理为钝化，不标识；
无

压铆螺钉
（FH、FHS、FHP）
FH-MX-L-ZC 或 FHS-MX-L 或 FHP-MX-L
FH:碳钢；FHS:不锈钢；FHP:沉淀硬化型不锈钢；MX:螺纹代号；L:长度；ZC:镀彩锌；不锈钢材质表面处理为钝化，不标识；
DKBA0.480.0128

薄型六角平齐压铆螺钉
（TNFH、TNFHS）
TNFH-MX-L-ZC 或 TNFHS-MX-L
TNFH:碳钢；TNFHS:不锈钢；MX:螺纹代号；L:长度；ZC:镀彩锌；不锈钢材质表面处理为钝化，不标识；
无

压铆导销
（TP）
TP-X-L-ZC
TP:碳钢；X:导柱直径；L:长度；ZC:镀彩锌；
无

4 功能描述
压铆螺母：S、CLS系列压铆螺母可压铆在最小厚度为0.8mm的钢板或铝板上；SP系列压铆螺母可用于不锈钢板的压铆；压胀铆螺母可用于0.5/0.6/0.8mm厚板材的压铆，并且能提供比较大的接合力；平装压铆螺母可用于最小厚度为1.5mm厚板材的压铆，压铆后两面均不凸出板材表面。压铆螺母常配合螺钉使用，可用于两个结构件的连接。
压铆螺柱：SO、SOS、BSO、BSOS系列压铆螺柱可压铆在最小厚度为1mm的钢板或铝板上；TSO、TSOS、TBSO、TBSOS系列压铆螺柱可用于0.6/0.8mm厚板材的压铆。压铆螺柱可起支撑柱的作用，常配合螺钉使用，用于固定单板。
压铆螺钉：FH、FHS系列压铆螺钉可压铆在最小厚度为1mm的钢板或铝板上；FHP系列压铆螺钉可用于不锈钢板的压铆；TNFH、TNFHS系列压铆螺钉可用于0.8mm厚板材的压铆。压铆螺钉常配合螺母使用，可用于两个结构件的连接或接地。
压铆导销：TP系列压铆导销可压铆在最小厚度为0.8mm的钢板或铝板上，常用于单板及零部件的导向定位。
5 要求
5.1 结构尺寸
5.1.1 压铆螺母（S、CLS、SP系列）结构尺寸
压铆螺母结构尺寸如下图及下表所示：

图1 压铆螺母结构尺寸图
表1 压铆螺母结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
型号
A
Max
适用最小板厚
底孔直径
+0.08
C
Max
E
±0.25
T
±0.25
孔中心距自由边最小距离
碳钢
不锈钢
沉淀硬化型不锈钢
M2.5×0.45
S
CLS

M2.5
0
0.76
0.8-1
4.25
4.22
6.3
1.5
4.8
1
0.97
1
2
1.37
1.4
M3×0.5
S
CLS
SP
M3
0
0.76
0.8-1
4.25
4.22
6.3
1.5
4.8
1
0.97
1
2
1.37
1.4
M4×0.7
S
CLS
SP
M4
0
0.76
0.8-1
5.4
5.38
7.9
2
6.9
1
0.97
1
2
1.37
1.4
M5×0.8
S
CLS

M5
0
0.76
0.8-1
6.4
6.38
8.7
2
7.1
1
0.97
1
2
1.37
1.4
M6×1.0
S
CLS
SP
M6
0
1.15
1.2
8.75
8.72
11.05
4.08
8.6
1
1.37
1.4
2
2.21
2.3
注：SP-M6的型号只有“1”，没有型号“0”和“2”。

5.1.2 压胀铆螺母结构尺寸
压胀铆螺母结构尺寸如下图及下表所示：

图2 压胀铆螺母结构尺寸图
表2 压胀铆螺母结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
型号
A
±0.05
适用最小板厚
底孔直径
+0.08
d
Max
D
Max
B
±0.05
C
±0.1
孔中心距自由边最小距离
M3×0.5
S
M3
0_5
1
0.5-0.6
4.25
4.22
6.35
1.5
0.8
4.8
0_8
1.2
0.8
1
M4×0.7
S
M4
0_5
1
0.5-0.6
5.4
5.38
7.9
2
0.8
6.9
0_8
1.2
0.8
1

5.1.3 平装压铆螺母（F系列）结构尺寸
平装压铆螺母结构尺寸如下图及下表所示：

图3 平装压铆螺母结构尺寸图
表3 平装压铆螺母结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
型号
A
Max
适用最小板厚
底孔直径
+0.08
C
Max
H
Nom
孔中心距自由边最小距离
M3×0.5
F
M3
1
1.5
1.5
4.4
4.34
4.8
6
2
2.3
2.3
M4×0.7
F
M4
1
1.5
1.5
7.4
7.34
7.9
7.2
2
2.3
2.3

5.1.4 压铆螺柱（SO、SOS、BSO、BSOS系列）结构尺寸
压铆螺柱结构尺寸如下图及下表所示，左侧为通孔型（SO、SOS系列），右侧为封闭型（BSO、BSOS）：

图4 压铆螺柱结构尺寸图
表4 压铆螺柱结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
适用最小板厚
底孔直径
+0.08
C
-0.13
H
Nom
孔中心距自由边最小距离
B
±0.13
L
+0.05/-0.13
碳钢
不锈钢
M3×0.5
SO
SOS
M3
1
4.2
4.19
4.8
6
3.2
3，4，6，8
BSO
BSOS

6，8，10，12
SO
SOS
3.5M3
1
5.4
5.38
6.4
6.8
3.2
3，4，6，8
BSO
BSOS

6，8，10，12
M4×0.7
SO
SOS
M4
1.3
7.2
7.11
7.9
8
4.8
6，8
BSO
BSOS

8，10，12，16
M5×0.8
SO
SOS
M5
1.3
7.2
7.11
7.9
8
5.35
8，10
BSO
BSOS

8，10，12，16

表5 螺纹长度与螺柱长度对应表（单位：mm）
L（+0.05/-0.13）
3
4
6
8
10
12
14
16
D（±0.25）
0
4
8
F（Min）

3.2
4
5
6.5

5.1.5 薄型压铆螺柱（TSO、TSOS、TBSO、TBSOS系列）结构尺寸
薄型压铆螺柱结构尺寸如下图及下表所示，左侧为通孔型（TSO、TSOS系列），右侧为封闭型（TBSO、TBSOS）：

图5 薄型压铆螺柱尺寸图
表6 薄型压铆螺柱外型尺寸规格表（单位：mm）
螺纹规格
类型
螺纹代号
适用最小板厚
底孔直径
+0.08
C
-0.13
H
Nom
孔中心距自由边最小距离
D
L
±0.08
碳钢
不锈钢
M3×0.5
TSO
TSOS
6M3
0.6
5.4
5.38
6.4
7.1

3，4，6，8
TBSO
TBSOS
4
6，8
6.2
10，12

5.1.6 压铆螺钉（FH、FHS、FHP系列）结构尺寸
压铆螺钉结构尺寸如下图及下表所示：

图6 压铆螺钉结构尺寸图
表7 压铆螺钉结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
适用最小板厚
底孔直径+0.08
搭接板孔径
Max
H
±0.4
S
Max
孔中心距自由边最小距离
L
±0.4
碳钢
不锈钢
沉淀硬化型不锈钢
M3×0.5
FH
FHS
FHP
M3
1
3
3.6
4.6
2.1
5.6
6，8，10，12
M4×0.7
FH
FHS
FHP
M4
1
4
4.6
5.9
2.4
7.2
8，10，12，15，18
M5×0.8
FH
FHS

M5
1
5
5.6
6.5
2.7
7.2
10，12
M6×1
FH
FHS
FHP
M6
1.6
6
6.6
8.2
3
7.9
10，12，15，20

5.1.7 薄型六角平齐压铆螺钉（TNFH、TNFHS系列）结构尺寸
薄型六角平齐压铆螺钉压铆后要求端面与板材平齐，其结构尺寸如下图及下表所示：

图7 薄型六角平齐压铆螺钉结构尺寸图
表8 薄型六角平齐压铆螺钉结构尺寸表（单位：mm）
螺纹规格
类型
螺纹代号
适用最小板厚
底孔直径+0.08
搭接板孔径
Max
H
±0.4
S
Max
孔中心距自由边最小距离
L
±0.4
碳钢
不锈钢
M4×0.7
TNFH
TNFHS
M4
0.8
4
4.6
6.4
1.8
7.2
8，10，12

5.1.8 压铆导销（TP系列）结构尺寸
压铆导销结构尺寸如下图所示：

图8 压铆导销尺寸图
表9 压铆导销外型尺寸规格表（单位：mm）
导销直径
P
±0.05
类型
直径代号
适用最小板厚
底孔直径
+0.08
D
±0.15
H
±0.4
S
Max
孔中心距自由边最小距离
L
±0.4
碳钢
φ3
TP
3
0.8
3.5
1
5.2
2.3
6.4
10，16

5.2 材料工艺及使用环境
各压铆紧固件的材料、表面处理及适用板材硬度要求如下：
表10 压铆紧固件材料工艺及适用板材硬度表
大类
小类
材料
表面处理
适用板材最高硬度
压铆螺母
平装压铆螺母
S
热处理碳钢
镀彩锌
HRB 80 / HB 150
CLS、F
300系列不锈钢
钝化
HRB 70 / HB 125
SP
沉淀硬化型不锈钢
钝化
HRB 90 / HB 185
压胀铆螺母
S
45号钢，调质处理HV320～350
镀彩锌
HRB 80 / HB 150
通孔型压铆螺柱
封闭型压铆螺柱
薄型压铆螺柱
SO、BSO
热处理碳钢
镀彩锌
HRB 80 / HB 150
TSO、TBSO
热处理碳钢
镀彩锌
HRB 60 / HB 107
SOS、BSOS、TSOS、TBSOS
300系列不锈钢
钝化
HRB 70 / HB 125
压铆螺钉
薄型六角平齐压铆螺钉
FH、TNFH
热处理碳钢
镀彩锌
HRB 80 / HB 150
FHS、TNFHS
300系列不锈钢
钝化
HRB 70 / HB 125
FHP
沉淀硬化型不锈钢
钝化
HRB 92 / HB 195
压铆导销
TP
热处理碳钢
镀彩锌
HRB 80 / HB 150

5.3 机械性能及压铆力
各压铆紧固件压铆后的性能及压铆力应符合下面要求：
表11 压铆紧固件性能及压铆力（适用于钢板或铝板）
压铆紧固件类型
类型/螺纹代号/型号
压铆力(kN)
抗推力(N)
松脱力矩（N·m）
铝板
钢板
铝板
钢板
铝板
钢板
压铆螺母
S、CLS
M2.5
M3
0
6.7~8.9
11.2~15.6
280
470
0.9
1.47
1
400
550
1.13
1.7
2
750
1010
1.47
2.03
M4
0
11.2~13.4
18~27
300
490
2.37
2.95
1
470
645
2.6
4
2
970
1250
4
5.1
M5
0
11.2~15.6
18~38
300
530
3
3.6
1
480
800
3.6
4.5
2
845
1112
5.7
6.8
M6
0
18~32
27~36
970
1380
7.9
13
1
1580
1760
10.2
17
2
1580
1760
14.1
17
压胀铆螺母
S
M3
---
---
---
320
---
1.47
M4
---
---
---
360
---
2.95
平装压铆螺母
F
M3
8.9
13.3
890
890
---
---
M4
8.9
17.8
1068
1068
---
---
压铆螺母柱
SO、SOS、BSO、BSOS
M3
4.9
9.8
568
800
0.99
1.72
3.5M3
7.6
14.7
1064
1488
0.99
1.72
M4
10.7
17.8
1424
1992
4.06
6.78
M5
10.7
17.8
1424
1992
4.06
6.78
薄型压铆螺柱
TSO、TSOS、TBSO、TBSOS
6M3
8
11.1
400
667
1.24
1.7
压铆螺钉
FH、FHS
FH-M3
12.9
14.7
600
820
1.7
1.7
FHS-M3
12.9
14.7
600
820
1.3
1.3
FH-M4
20
28.9
975
1780
2.9
4.2
FHS-M4
20.3
26.7
975
1780
2.9
2.9
FH-M5
24.5
33.4
1070
2000
3.5
6.5
FHS-M5
24.5
32.5
1070
2000
3.5
6.3
FH-M6
28.9
44.5
1660
2560
7.3
11.3
FHS-M6
28.9
44.5
1660
2560
7.3
10.1
压铆螺钉
TNFH 、TNFHS
TNFH-M4
12.5
17.8
250
500
0.7
2.5
TNFHS-M4
9.8
13.4
250
500
0.7
2.5
压铆导销
TP
φ3
12
22
560
980
---
---
①表中标识的抗推力及松脱力矩为按照推荐的压铆工艺作业后压铆件的性能平均值；
②平装压铆螺母不提供松脱扭矩的要求，要求M3最大紧固力矩为0.36 N·m，M4最大紧固力矩为0.58 N·m；
表12 压铆紧固件性能及压铆力（适用于不锈钢板）
压铆紧固件类型
螺纹代号/型号
不锈钢板
压铆力(kN)
抗推力(N)
松脱力矩（N·m）
压铆螺母
SP
M3
0
35.6
575
1.58
1
40
725
1.92
2
44.5
1290
2.03
M4
0
40
645
3.38
1
44.5
800
4.18
2
49
1600
5.08
M6
1
60
2000
17
压铆螺钉
FHP
M3
40
2220
1.8
M4
50
3000
3.9
M6
71
4200
15.9
5.4 表面质量
各压铆件表面不允许有裂缝、裂纹、条痕、凹痕、切痕、皱纹、损伤、毛刺和螺纹折叠等影响使用的有害缺陷。
5.5 铆接性能
压铆后，当放大5倍目测检查时，各压铆件不应有变形、开裂、螺纹折叠等影响使用的有害缺陷。
各压铆紧固件压铆后示意图如下所示：

图9 压铆紧固件压铆后示意图
5.6 环保要求
满足华为“DKBA1828 华为采购物料环保规范”的相关要求。
5.7 耐腐蚀要求
不锈钢压铆件必须符合DKBA0.400.0100——“不锈钢紧固件质量要求”；镀彩锌压铆件必须符合DKBA0.450.0017——“电镀锌质量要求”。
6 检验规则
本检验规则适用于华为公司来料检验，其检验应符合华为技术有限公司质量部门的规定。对于未规定的产品采用批次检验的方式，检验方法采用GB2828逐批检验中一次抽样方案。
7 说明
1、本技术要求的解释权归华为技术有限公司整机工程部。
2、供求双方有技术上的分歧时，以本技术要求作为仲裁。

8 附录：压铆工艺及质量要求
8.1 通用压铆质量要求
压铆件压铆完成后，被压铆板的变形范围不得超过Φ5*X（以压铆件圆心为中心，X为压铆件螺纹直径），变形量（平面度）不得大于0.3mm。
比如下图示压铆螺柱压铆后，应满足：H≤0.3mm；D≤5*X。
压铆变形区域
被压铆板的变形量

图10 压铆螺柱压铆变形示意图

8.2 通用压铆工艺要求
压铆工艺要求：
l 对于任一种规格压铆件，其安装孔大小必须与要求值相同；
l 压铆件要压铆在板材的冲裁面/侧（非毛刺面/侧）；
l 压紧前请确认压铆件的导柱部分已放置在安装孔内；
l 上模冲压面与压铆面要保持平行，即压力与压铆面垂直；
l 使用合适的压力使压铆件的压铆端完全压入板材表面，并使压铆件的铆接面四周与板材平齐；
压铆注意事项：
l 不要压铆后电镀或喷涂后压铆；
l 不要在压铆前清除安装孔两侧的毛刺---清除毛刺也会去除将压铆件压铆到板材上所需要的材料导致压不牢；
l 压铆力不能太大，这会使压铆件端部变形、破坏螺纹和压弯板材。性能参数表已列出了推荐安装压力值，请以这些信息为参考，并在加工产品前先试压铆并确定最适宜的压铆力；
l 任何情况下都不要试图用锤子敲打的方式安装压铆件。锤子敲打的方式不能使板材上的材料挤入压铆件的挤料槽并形成互锁结构；
8.3 压铆螺母压铆要求
钢板或铝板压铆S、CLS系列压铆螺母，其压铆示意图如下所示：

图11 压铆螺母压铆示意图
不锈钢板材上面压铆SP系列压铆螺母压铆砧套及压铆示意图如下所示：

图12 SP系列压铆螺母压铆砧套及压铆示意图
SP系列压铆螺母压铆砧套尺寸如下表所示：
表13 SP系列压铆螺母压铆砧套尺寸表
螺纹代号
砧套尺寸（mm）
A
±0.05
P
-0.03
R
Max
R1
+0.13
M3
6.48
1.63
0.25
0.13
M4
8.05
2.08
0.25
0.13
M5
8.84
2.08
0.25
0.13
M5
11.25
4.14
0.25
0.13

钢板铆接压胀铆螺母，其压铆及胀铆示意图如下所示：

图13 压胀铆螺母压铆及胀铆示意图
压胀铆螺母铆接后，螺母端面的胀开直径d要求满足下图及下表所示的要求，以确保压胀铆后铆体满足抗推力性能要求。

图14 压胀铆螺母铆接后示意图
表14 压胀铆螺母胀开尺寸表
螺母型号
S-M3-0_5
S-M3-0_8
S-M4-0_5
S-M4-0_8
胀开直径Φd（mm）
> 4.6mm
>4.7mm
>5.6mm
>5.7mm

钢板或铝板压铆F系列平装压铆螺母，其压铆示意图如下所示：

图15 F系列平装压铆螺母压铆示意图

8.4 压铆螺柱压铆要求
1mm及以上厚度钢板或铝板压铆SO、SOS、BSO、BSOS系列压铆螺柱的压铆砧套高度要求不小于压铆螺柱长度，压铆砧套孔径要求比压铆螺柱外径大0.1~0.18mm，压铆示意图如下所示：

图16 压铆螺柱压铆示意图
0.6/0.8mm厚度钢板或铝板压铆TSO、TSOS系列薄型压铆螺柱需要在压铆砧套的压铆端增加一个倒角，砧套及压铆示意图如下所示：

图17 薄型压铆螺柱压铆砧套及压铆示意图
薄型压铆螺柱压铆砧套尺寸如下表所示：
表15 薄型压铆螺柱压铆砧套尺寸表
螺纹代号
螺柱外径
C（mm）
砧套尺寸（mm）
A
+0.08
B
+0.18
6M3
5.38
5.4
6.34

8.5 压铆螺钉压铆要求
1~1.5mm厚度钢板或铝板压铆M3~M5的FH、FHS系列压铆螺钉，1.6~2.4mm厚度钢板或铝板压铆M6的FH、FHS系列压铆螺钉，0.8mm厚度钢板或铝板压铆TNFH、TNFHS系列薄型六角平齐压铆螺钉，需要在压铆砧套的压铆端增加一个倒角，如下图左所示；大于1.5mm厚度钢板或铝板压铆M3~M5的FH、FHS系列压铆螺钉，大于2.4mm厚度钢板或铝板压铆M6的FH、FHS系列压铆螺钉，不需要在压铆砧套的压铆端倒角，如下图右所示：

图18 压铆螺钉压铆砧套及压铆示意图
压铆螺钉压铆砧套尺寸如下表所示：
表16 压铆螺钉压铆砧套尺寸表
螺纹代号
砧套尺寸（mm）
A
+0.1
C
+0.08
M3
3.6
3.03
M4
4.6
4.03
M5
5.6
5.03
M6
6.6
6.03

不锈钢板材上面压铆FHP系列压铆螺钉需要在压铆砧套的压铆端增加凸起圆环并倒角，为确保压铆效果建议每压铆5000次校验一下砧套尺寸“P”，砧套及压铆示意图如下所示：

图19 FHP系列压铆螺钉压铆砧套及压铆示意图
FHP系列压铆螺钉压铆砧套尺寸如下表所示：
表17 FHP系列压铆螺钉压铆砧套尺寸表
螺纹代号
砧套尺寸（mm）
A
+0.08
B
±0.05
C
±0.05
P
±0.025
R1
Max
R2
Max
M3
3.05
3.81
4.57
0.25
0.08
0.13
M4
4.04
4.95
5.82
0.25
0.08
0.13
M5
5.08
6.15
7.16
0.25
0.08
0.13

8.6 压铆导销压铆要求
0.8~1.7mm厚度钢板或铝板压铆TP系列压铆导销，需要在压铆砧套的压铆端增加一个倒角，如下图左所示；大于1.7mm厚度钢板或铝板压铆TP系列压铆导销，不需要在压铆砧套的压铆端倒角，如下图右所示：

图20 薄板压铆导销压铆砧套及压铆示意图
压铆导销压铆砧套尺寸如下表所示：
表18 压铆导销压铆砧套尺寸表
直径代号
砧套尺寸（mm）
A
±0.05
C
±0.05
3
3.88
3.13

（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
