建筑工程实习报告.doc

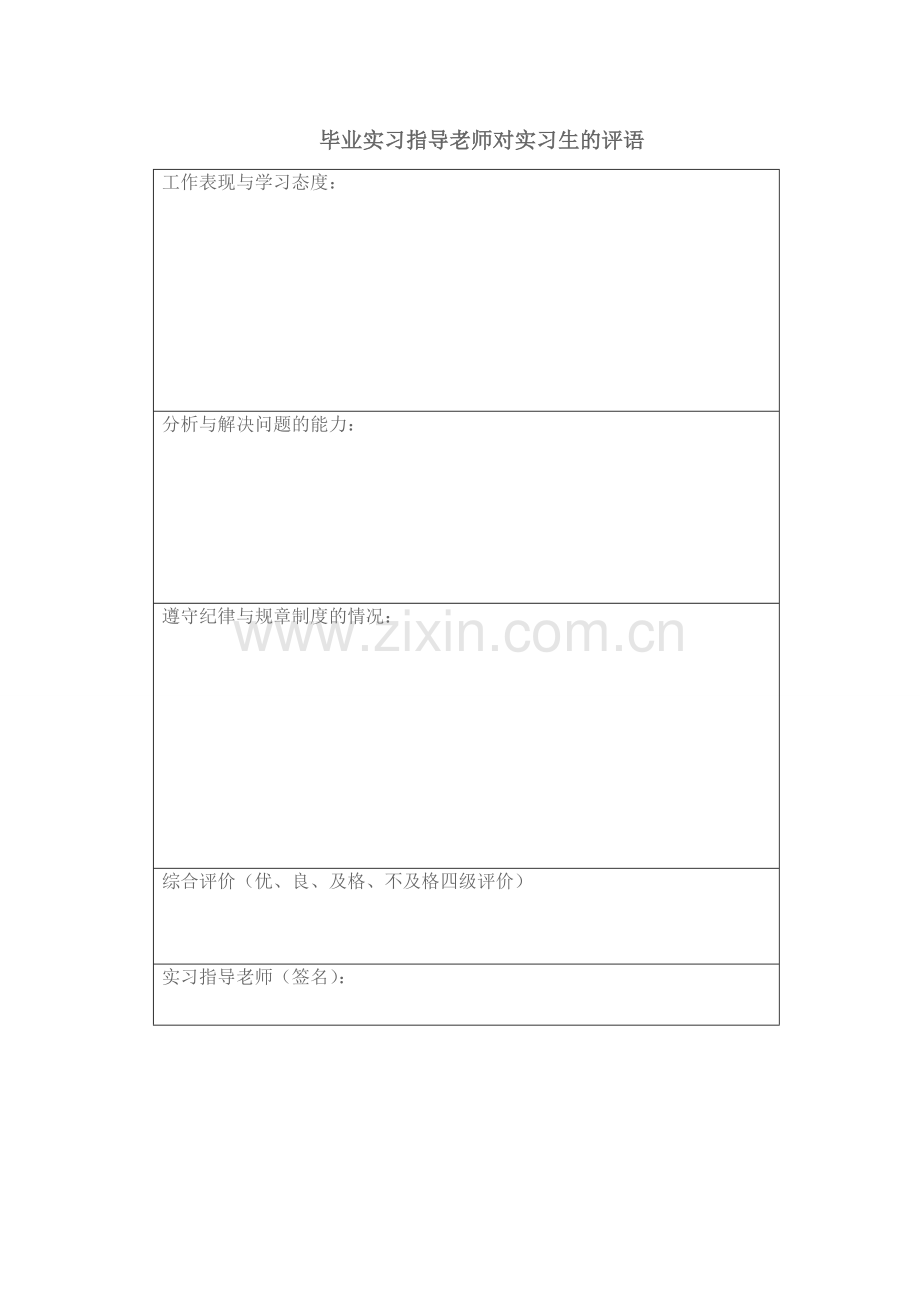

毕业实习报告 专 业： 学 号： 姓 名： 联系方式： 指导教师： 日 期： 成 绩： 毕业实习指导老师对实习生的评语工作表现与学习态度：分析与解决问题的能力：遵守纪律与规章制度的情况：综合评价（优、良、及格、不及格四级评价）实习指导老师（签名）： 目录一.工程概况-1(一)工程相关单位-1(二)建筑设计特点-1(三)建筑结构设计特点-1二.实习内容-2(一)施工放线工程-21.施工放线准备-22.建筑定位放线种类-2(二)质量控制-51.钢筋的质量控制-52.模板的质量控制-73.混凝土的质量控制-9三实习中遇到的问题及处理方法-9 四. 实习收获与体会-9参考文献-11谢 辞-12施工员实习报告一工程概况(一)工程相关单位建设单位：中铁一局施工单位: 中国建筑第五工程局有限公司监理单位： 西安诚信监理(二)建筑设计特点本工程建筑面积为400000平方米，为框架-剪力墙结构。项目共三栋楼，16#、17#、18#共三栋楼，为33层高层，层高2.9米，建筑高度99.9米，室内外高差为-0.90。抗震设防烈度为六度，设计使用年限为70年。(三)建筑结构设计特点基础形式：桩基础加筏板基础。保护层厚度：基础为40，梁柱为30，板为15。板为砼现浇板，砼强度等级：基础垫层：C15；基础地下室及管道层：C30 其余：C25；二. 实习内容(一)施工放线工程 施工放线是施工管理人员的基本技能之一，每项建筑工程施工开始都是施工定位放线，它关系到整个工程的成败。施工放线的错误将直接导致建筑定位的错位，直接影响后续施工和未来的建筑功能使用，故施工放线是保证工程质量的关键，本人在实习期间主要从事的便是施工放线和管理工作，这期间学习不少关于施工放线的方法和技巧。1.施工放线准备测量放线前要认真阅读施工图纸，了解设计意图及施工要求；对图纸的设计尺寸及标高，要认真核对；检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处要及时向设计单位提出，进行核对修正。测量放线前要对施工现场进行实地勘查，根据实际情况编制测设详图，计算测设数据。测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。2.建筑定位放线种类实习期间我主要从事了以下几类放线，经过多次实践操作，已熟练掌握。 (1)基础放线：根据建筑物主轴线控制点先将建筑物外墙轴线的交点用木桩定于地上，并在桩顶上钉上小钉作为标志（或用粗钢筋上划十字），再将所有房间轴线测出，然后检查建筑物轴线距离，其误差不得超过轴线长度的1/2000，最后根据轴线，用石灰在地面上撒出基槽开挖过线。(2)控制桩的设置：由于龙门板在施工过程中容易被施工机具或运输车辆碰坏，因此可采用控制桩的方法作为开挖后各阶段施工中确定轴线的依据。控制桩在轴线延长线上钉设，距基槽外边线2-4m。也可用经纬仪将轴线延长，投射到附近建筑物上，用红色油漆作出标记，以代替控制桩。(3)基坑抄平：为了控制基坑开挖深度，当基坑快挖至退台和设计标高时，应用水准仪在坑壁上每隔3-4米测设一些小水平桩，作为基坑开挖深度的测量依据。(4)砌体皮数杆的设置：立皮数标杆时，可先在立杆处钉一木桩，用水准仪在木桩上抄一水平线，然后将皮数杆标高线对准木桩上的水平线，并用钉子将木桩和皮数杆钉牢在一起，作为控制砌筑标高的依据。(5)轴线投测：在施工过程中，为了保证建筑物轴线正确，可以用经纬仪根据轴线控制桩，采取外控法或内控法把轴线投测到各层楼板边缘或柱面上。(6)高程传递：下层向上层传递标高一般采用钢尺直接丈量和吊钢尺法的传递方法，然后利用水平仪在各楼面进行复核抄平，最后在柱面或墙面上弹出+50控制线。 (7)建筑物沉降观测：为了便于观测，水准点距建筑物不宜超过100米。为了防止冰冻影响，水准点的埋设深度，至少应在冰冻线以下0.5米。(8)施工期间沉降观测次数：较大荷重增加前后均应进行观测；如施工期间中途停工时间较长，应在停工时和复工前进行观测；当基础附近地面荷重突然增加，周围大量积水及暴雨后，或周围大量挖土等，均应观测。3.施工放线的体会 实习期间多次跟随有经验的施工员经行放线实践，从中总结了不少施工放线技巧，以下将做出十二点总结。（1）施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位，而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。需综合设计意图，根据现场实际情况确定位置，然后将控制点引出建筑物场外，保护好桩位。（2）弧度放线，确是一个圆或一段弧需有圆心和半径，才容易求得。但若缺少圆心怎么办？采用弓高法（微积分），宜州市政广场工程面层，其半径为200米，圆心在室内，无法确定。只能求得圆弧上两点再通过计算，得出一个点后再分段求得另一个点，逐步分下去，以微小的直线段组合成圆弧。 （3）圆心的引用，定位圆心在场地平整时尽可以应用，而挖土方时，或建筑往上伸高，圆心点即被占用或无法延高，需采取引线控制。例如，都安县行政办公大楼的圆心点从开始到最后抹灰，都要用到，必需精确地引出，挖基础土方时，需保留其到其他基础垫层完成及弹线后才能破坏，然后垂直层层向上引用控制点。行政办公大楼平面图由两个1/4圆和两个矩形组成，其中一个的圆心可按楼层引上去，而另一个圆心在建筑物之外无法引上。0.000以上施工放线将经纬仪置于圆心，按弧角分多线垂直引上，再在各楼层平面以弓高法分出内外弧线。 （4）直角（垂线）做法，放垂直线或直角是施工放线最基本的方法，每个工程要用无数次，在放线时应根据实际情况采用才能速度快、效率高。（5）勾股定理，它适合20米以内的定位放线，是最简单方便的手工放线，如独立柱基础框边及轻短的建筑物轴线。若延长线过长，则造成误差较大。筑物长超过20米，必须采用经纬仪放线，其优点是精确，缺点是速度慢，要搬动仪器定垂直线，转角时容易出错，故每一平面放线时必须做一个闭合差计算。（6）等腰三角形法，已知一条直线段，做垂线段用此方法将准确、快捷地做出垂直线。（7）工具法，根据建筑物的平面图、制作出大小直角三角形、矩形、圆形框，在放线时找到轴线即套上模型非常快捷精确地弹出柱脚边线及其他边线。（8）非同一垂直面的定位方法，若墙、柱面在同一垂直面内，将轴线引上时可吊锤线或经纬仪直接引上即可。但不在同一垂直面时必需采取一定措施。（9）引延长线再做垂直线，例如二层挑出阳台，在一层将阳台的轴线位定引出，做标记，在施工二层时再吊锤线从一层引出线引上。（10）分线延长，例如二层是挑出阳台，在一层四角引锤线到二层，分出各轴线弹出轴线网，将轴线延长得到挑出的阳台轴线。该法仅适用于短小建筑工程。（11）借线引线，假如天面有排出天沟、女儿墙、阳台等，外墙面不是同垂直面无法用吊锤将一层墙轴线引到天面，需在地面将墙体轴线延长出建筑物外600mm，在天面用木杆伸出，再用经纬仪在建筑物外600mm处引垂线，到天面后水平度量600mm引到建筑物内。（12）楼梯放线，楼梯的每踏步之间的高差不能大于10mm，必须准确定位才能满足质量要求。在准确定出第一步和楼层处的踏步标高后即需将分格网状弹于楼梯的墙面上，那种仅拉斜线等分踏步的方法是不妥的。建筑施工放线是一项运用立体几何与平面几何、解析几何等多项知识结合的综合技术，包含有多种技能，需不断总结经验掌握技巧，善于运用，才能提高效益。 (二)质量控制 施工阶段的质量控制是工程项目质量控制的重点，在实习期内，除了完成施工放线任务外，我项目施工员还必须参与施工质量控制与验收，其中包括钢筋的质量控制，模板的质量控制，砼的质量控制。1 .钢筋的质量控制钢筋安装是钢筋分项工程质量控制的重点。钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求，钢筋安装容易出现的问题有如下方面： （1）梁柱纵筋 钢筋直径、数量和长度错误。如18错绑成16；二级钢当成三级钢，梁支座负筋漏放；剪力墙暗柱漏放拉钩；梁支座负钢筋上排不足13L；二排不足1/4L。第一排全部通长筋时第二排负弯矩筋长度为1/4L。框支梁一般指部分框支剪力墙结构中支承上部不落地剪力墙的梁，不能按一般框架梁来处理。建筑抗震设计规范（GB50011-2001）7.5.4条第4款规定：“支座上部的纵向钢筋在柱内的锚固长度应符合钢筋混凝土框支梁的有关要求”。这一条是强制性条文，必须严格执行。这种情况下，柱施工缝必须留在外排纵筋的LaE以下。（2）箍筋加密区 框架梁、框支梁箍筋加密范围可依据平法构造详图按不同抗震等级选用一般无多大问题，须注意底层柱根加密区Hn/3，Hn为柱净高，柱根是指地下室顶面，无地下室时，应为基础顶面起算。钢筋绑扎接头的部位一定要箍筋加密。一般情况下，框架梁、构造柱有箍筋加密，基础梁、暗梁、非框架梁、连梁、圈梁、暗柱无箍筋加密区。（3）钢筋连接接头接头位置不对。接头位置要设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。三级抗震时剪力墙钢筋可以在同一截面内接头。接头数量不符合规范要求。在同一构件内的接头宜互相错开。同一连接段内，纵向受力钢筋的接头面积百分率应符合设计要求。（4）电弧焊应注意 根据钢筋牌号、直径、接头形式和焊接位置，正确选择焊条、焊接工艺和接参数，特别是焊条的选用；一般一二级用4系列，三级用5系列。焊接时，不得烧伤主筋；焊接过程中应及时清渣，焊缝表面光滑，焊缝余高应平缓过渡，弧坑应填满；检查焊接件是否有夹渣、气泡等缺陷。如采用电弧焊单面焊接接头时，其接头长度为10d，并宜适当增长10-20mm(因为电弧焊接头不可能将接头两端处全部焊接饱满)，焊条、焊剂必须有产品合格证。同一截面接头率不大于50%，隔一焊一。（5）电渣压力焊应注意 电渣压力焊只是适用于现浇混凝土结构中竖向或斜向（倾斜度在4：1范围内）钢筋的连接，不得在竖向焊接后横置于梁、板等构件中作水平钢筋用。出现这种情况可能是由于某些部位的柱或剪力墙进行电渣压力焊后，因设计变更，需更换钢筋，现场工人将该焊接加钢筋改用作梁、板筋造成，应特别注意。检查四周焊包凸出钢筋表面高度不得小于4mm，上下钢筋错位0.1d且不得大于2mm。接头处的弯折角度不得大于3度。是由于某些部位的柱或剪力墙进行电渣压力焊后，因设计变更，需更换钢筋，现场工人将该焊接加钢筋改用作梁、板筋造成，应特别注意。柱主筋大变小电渣压力焊时，直径相差不要超过两级（25与20或18与14）直径相差过大受力时会出现应力集中现象 （6)钢筋保护层厚度不符合要求钢筋保护层厚度不符合要求，这可能影响到结构构件的承载力和耐久性。混凝土结构工程施工质量验收规范对受力钢筋的保护层有了更严格的要求，旧的验收规范对钢筋保护层厚度的允许偏差值不设上限且合格率达到70%为合格，但新的验收规范对允许偏差值设了上限，且合格率必须达到90%以上。梁、底板钢筋必须垫放厚度符合要求且足够数量的钢筋垫块。施工现场经常发现工人将梁的垫块用作板筋的垫块，而将板筋的垫块用作梁的垫块，并且垫块强度不够，容易被钢筋压碎，甚至不放置垫块等现象。垫块不宜选用光面大理石，后期装饰容易空鼓。梁受力筋保护层25mm（+10，-7）；板受力筋保护层15mm（+8，-5）。2.模板的质量控制(1)规范对模板工程质量验收的要求 安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架，上、下层支架的立柱应对准，并铺设垫板。立杆纵距，横距的距离是否与施工方案相吻合。扣件、顶丝、对拉螺丝是否拧紧。纵横向水平杆，扫地杆，斜撑剪刀撑等现场实际搭设是否与施工方案相结合。在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。一般项目模板的接缝不应漏浆，在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。柱墙底部采取漏浆保护措施(如：加设木条或采用水泥砂浆堵塞)，其它部位拼缝不严密的贴胶带，砼外墙接茬处贴双面胶条。浇筑混凝土前，模板内的杂物是否清理干净。在封模前，派专人用压缩空气吹扫或吸尘器、压力水清除模板内垃圾。墙柱根部、梁柱接头处预留清扫口。现浇结构模板安装的偏差，应符合规范规定轴线位置5,层高垂直度6,相邻两板高差2,表面平整度5,预留洞中心位置10,底模上表面标高+-5,内部截面尺寸+4-5。(2)特殊部位质量控制建议要求 悬模建议加工使用定型产品,外侧梁梁内加定型垫块，建议使用对拉丝弃用铁条。楼梯统一使用定型模板，最上（最下）踏步需考虑装修层施工厚度。楼面模板支撑所垫方木（钢管）,要求不得混用，方木和钢管外观尺寸不统一(3)防止轴线位移措施墙、柱模板根部和顶部必须设可靠的限位措施，采用现浇板混凝土上预埋短钢筋固定钢支撑，内部底焊梯子底筋支撑，以保证底部位置准确。混凝土浇筑前对模板轴线、支架、顶撑、螺栓进行认真检查、复核，发现问题及时进行处理。(4)防止标高偏差措施 每层楼设足够的标高控制点，竖向模板根部须做找平。模板顶部柱钢筋上标设标高标记，严格按标记施工。建筑楼层标高由首层0标高控制，严禁逐层向上引测，以防止累计误差。每层标高引测点应不少于2个，以便复核。(5)防止结构变形措施 拆模后发现混凝土柱、梁、墙出现鼓凸、缩颈或翘曲现象。墙模板无对拉螺栓或螺栓间距过大，螺栓规格过小。竖向支撑末支设牢固，造成支撑松落。梁柱模板卡具间距过大，或未夹紧模板，或对拉螺栓配备数量不足，以致局部模板无法,承受混凝土振捣时产生的侧向压力，导致局部爆模。(6)防止楼面板模板缺陷措施 中部下塌，板底混凝土面不平，采用木模板时梁边模板嵌入梁内不易拆除。楼板模板下的龙骨应确保有足够的强度和刚度，支承面要平整。板模应铺到梁侧模外口齐平，避免模板嵌入梁混凝土内，便于拆除。(7)墙模板缺陷 炸模、倾斜变形、墙体不垂直。墙体厚薄不一，墙面高低不平。 防治措施,有几道混凝土墙时，相互间均应用剪刀撑撑牢。有几道混凝土墙时，相互间均应用剪刀撑撑牢。墙身应根据墙厚度选用对拉螺栓根部设双螺帽，模板两侧以木方增强刚度来承担混凝土的侧压力，确保不涨模。两片模板之间应根据墙的厚度用定制砂浆垫块，以保证墙体厚度一致。3.混凝土的质量控制(1)混凝土浇筑可能出现的质量问题 出现麻面现象, 这种现象是以下几个因素造成的：在进行混凝土浇筑之前没有将模板湿润，也有可能是湿润程度不够，混凝土在浇筑后会大量吸水，混凝土表面的水分被吸收，与模板接触的混凝土由于缺水出现马面现象。模板的隔离层涂刷不符合要求，出现不均匀现象，使得混凝土表面与模板粘连，取下模板后造成麻面现象。混凝土振捣不充分，混凝土中包含的气泡没有完全排出，最终聚集在混凝土表面，这是形成麻点的原因。 出现蜂窝现象，出现这种现象主要是因为：混凝土的配合比不合理，这是最主要的原因。混凝土中使用的水泥、砂、石子的量不合理，石子的量过多，砂和水泥用量不够，导致出现蜂窝现象。混凝土搅拌不均匀。混凝土搅拌不充分，时间太短，使得大量石子聚集在混凝土表面，出现蜂窝现象。下料不当。混凝土没有分层下料或者下料过高，也有可能没有设串通，导致石子与砂浆离析，大量的石子聚集在一起。 出现漏筋现象，主要原因是,钢筋的保护层垫块位移。混凝土浇筑的时候，需要保护层垫块来稳定钢筋，防止钢筋紧贴模板。但是有时候保护层垫块护发生位移，或者是保护层垫块数量不够导致钢筋与模板接触，出现漏筋现象。钢筋过密。钢筋排列过密，截面太小，石子不能进入到钢筋内部，卡在钢筋上面，使得混凝土不能充分填充到钢筋四周，出现漏筋现象。模板漏浆。模板固定不到位，有缝隙，使得砂浆漏出，钢筋没有被砂浆包裹，裸露在混凝土表面。(2)混凝土浇筑质量控制的要点 原材料质量的控制。这一点始终是摆在第一位的，如果原材料的质量得不到保证，那后面的质量控制做得再好也无济于事。原材料的质量控制包括水泥的质量控制、骨料的质量控制和外加剂的质量控制。水泥的质量控制主要是要选用质量合格的水泥，严禁使用含有氯化物的水泥，并对水泥的强度、凝结时间、安定性指标进行检验，对于大体积的混凝土，为了降低水化热，应选取热量较低的水泥。骨料的质量控制主要是要控制砂中有机质的含量，天然砂是建筑中最常使用的砂。碎石和卵石不要太大，粒径要在三十毫米以内。另外还要对石子进行多项质量试验，包括：压碎值试验、含泥量试验、筛分试验等。外加剂在建筑业中得到广泛应用，它可以调节混凝土凝结的时间，还能提高混凝土的强度和耐久性，对于外加剂的质量控制主要是要根据不同的施工要求，气候条件、原材料的性能等因素来选择合适的外加剂，并且要适量添加。混凝土配合比的控制,混凝土的质量与混凝土的配合比有密切的关系，混凝土的配合比直接影响了混凝土的强度等级，其中最主要的两个因素就是水泥的用量和水灰比。施工单位必须要根据工程设计中对混凝土强度的等级、坍落度、耐久性的要求，调整水泥的用量和水灰比，选择最合适的混凝土配合比。并且施工过程中原材料可能会发生变化，如果仍然按照原来的混凝土配合比来施工就会影响混凝土的强度，所以施工单位要及时调整混泥土配合比。 混凝土拌合的控制,混凝土拌合的控制主要是对混凝土中原材料的配合量进行检查。首先要对拌合的时间进行检查，拌合的时间一定要符合规定时长的要求。拌合完成后要对混凝土进行检验，包括砂浆容量和粗骨料的百分比，对于砂浆容量可以采取随机抽样的方法，不同样品的砂浆容量差量应控制在每立方米30千克之内。对于粗骨料百分比的测定可采取洗分析法，差值应控制在10%以内。 混凝土浇筑的控制,首先施工人员要根据随车出料单对预拌混凝土的坍落度、强度等级等指标进行检查，待检查合格后载进行混凝土的浇筑工作。预拌混凝土中一定不要随意加水，要严格遵循混凝土浇筑流程，采用分层、分块的浇筑方法进行浇筑。在混凝土终凝前要对混凝土进行二次振动，以此来提高混凝土的抗拉强度和粘结力。二次振动还能减少混凝土内部裂缝，提高混凝土的抗裂性。三实习中遇到的问题及处理方法问题1：在四楼东段剪力墙浇筑时出现爆模情况，后期在拆模时发现有部分梁钢筋外露和部分地方有蜂窝。经检查分析发现其原因是大钢模加固不到位，连接杆未拧紧，梁钢筋保护层垫块放置时距离太大，且位置不当，混凝土的塌落度，和易性未达标。处理方法是：及时通知木工，大板工经行补救，及时清理漏浆，对于梁钢筋外露，应将钢筋上的混凝土和铁锈清洗干净，再用1：2水泥砂浆抹压平整，钢筋较深处将薄弱混凝土剔除，清理干净，先刷一层水泥砂浆后又用高一级豆石混凝土捣实并认真养护。小蜂窝先用水冲洗干净再用1：2水泥砂浆修补。大蜂窝，先将松动的石子和突出的颗粒剔除，并剔成喇叭口，然后用清水冲洗干净湿透，先刷一层水泥浆后再用高一级的豆石混凝土捣实，并认真养护。问题2：四层西段混凝土浇完后拆模时发现一根柱子移位4公分，原因是模板加固不到位，在振捣时出现模板偏移。 处理方法是：事故部位返工。四实习收获与体会 一个月的实习生活已经过去了，初到工地时看到工地上的一切让我感到很迷茫，前几天我做事都感到无从下手，心里有一种说不出来的感觉，刚接触到的工地生活让我很不适应，在工地师傅的帮助下我渐渐找到了感觉，慢慢的适应了工地上忙碌的生活，正式的观察并参与到了楼房的建造。因为有很多东西我以前从来没有接触过，现在的我，整天在工地忙碌着、学习着、充实着，让我成长了很多，的确，有一些事情，只有自己做过了才能知道有多么的不容易。人总是在失败中才会长大，不经历风雨怎能见彩虹。 通过这段时间的实习，我从无知到认知到深入了解了单位和社会，从开始的懵懂到后来的工作还算顺利。在每天的实习生活中，我都会有很多新的体会，想说的很多，我做出了如下总结：通过对建筑施工的亲密接触，使我学到了很多东西，很多是我们在学校所无法接触到的东西；更使我全面的明确了今后的努力方向。参考文献1建筑施工测量百问M 中国建筑工业出版社 20052建筑施工手册M 北京 中国建筑工业出版社 1997311G101-111G101-211G101-3 中国建筑标准设计研究院 20114建筑抗震设计规范 GB50011-20105建筑施工技术M，刘宗仁 北京 北京科学技术出版社，1993谢 辞在本论文完成之际，感谢陕西职业技术学院对我的培养和教育，是它使我有了学习的机会，在学校的学习生活中，不仅学到了丰富的科学文化知识，而且获得了宝贵的实习经验。在这次毕业设计中使我在学习上和思想上都受益匪浅， 这除了自身努力外，必然与各位老师、同学、朋友和父母的关心、支持和鼓励是分不开的。这次毕业设计能够得以顺利完成，我的指导老师刘增峰，在我做毕业设计工作中无不倾注着导师辛勤的汗水和心血。从最初的定题,到资料收集，到写作、修改，到论文定稿，他们给了我足够的耐心的指导和无私的帮助.导师的严谨治学态度、渊博的知识、无私的奉献精神使我深受启迪。从尊敬的老师身上，我不仅学到了扎实、宽广的专业知识，也学到了做人的道理，因此使我受益终生。在此我要向我的老师致以最衷心的感谢和深深的敬意。在此衷心地感谢在百忙之中评阅论文的各位老师！同时向所有关心和帮助我的领导、老师、同学、朋友表示衷心的感谢！ （注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注）
