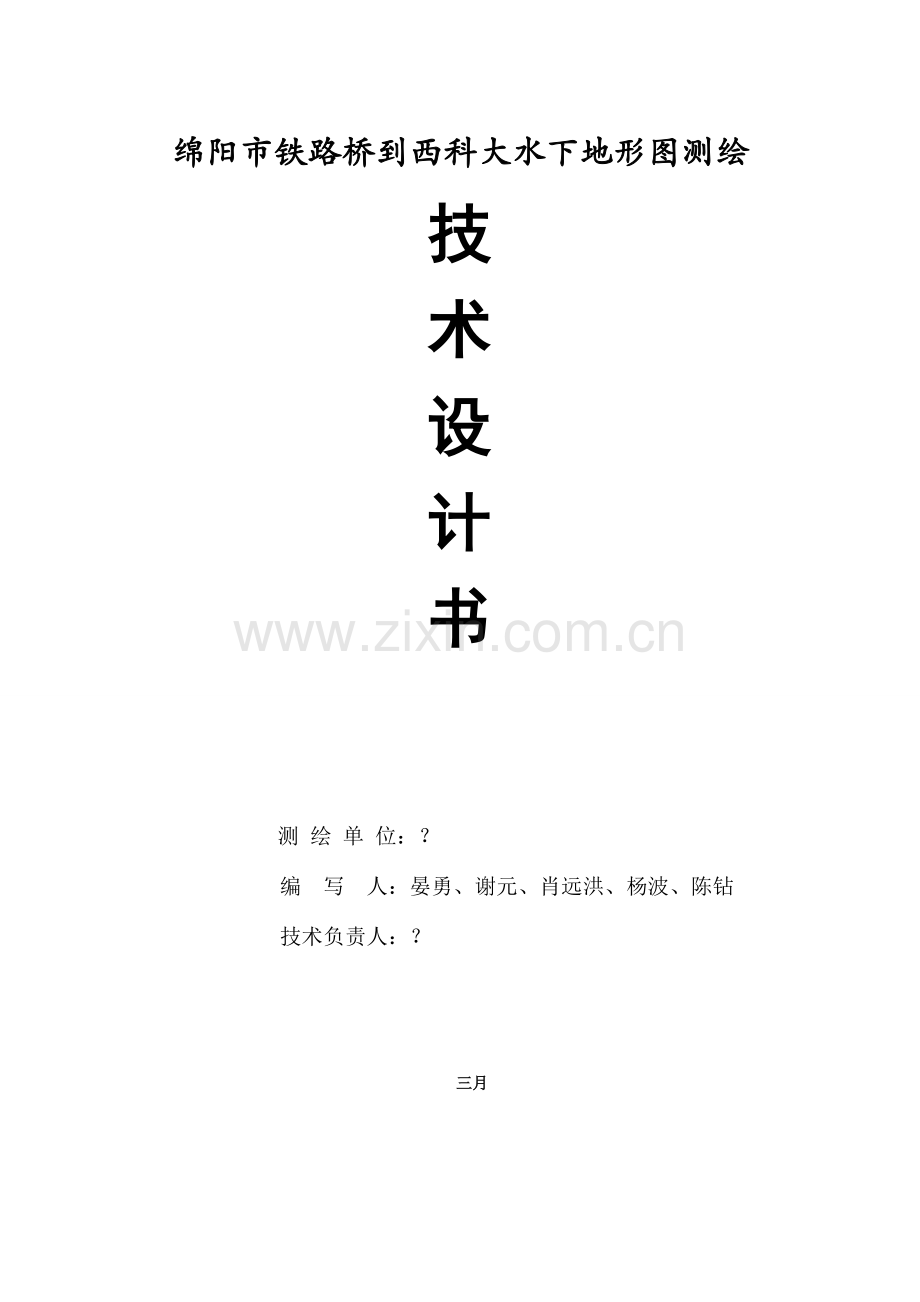

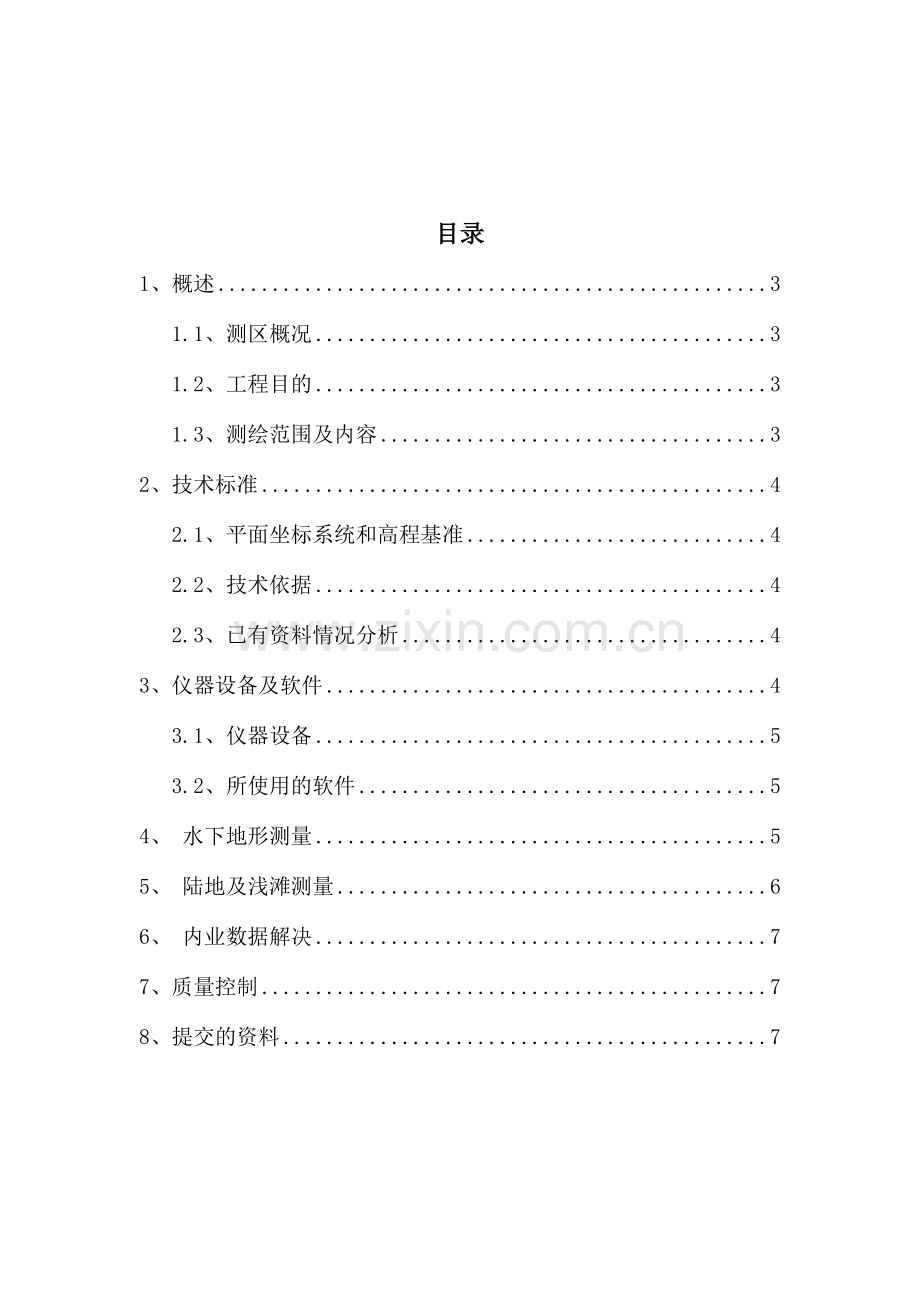

绵阳市铁路桥到西科大水下地形图测绘技 术设计书测 绘 单 位：？编 写 人：晏勇、谢元、肖远洪、杨波、陈钻 技术负责人：？ 三月目录1、概述31.1、测区概况31.2、工程目的31.3、测绘范围及内容32、技术标准42.1、平面坐标系统和高程基准42.2、技术依据42.3、已有资料情况分析43、仪器设备及软件43.1、仪器设备53.2、所使用的软件54、 水下地形测量55、 陆地及浅滩测量66、 内业数据解决77、质量控制78、提交的资料7铁路桥到西科大水下地形图测绘技术设计书1、概述1.1、测区概况 测区位于绵阳市涪城区，重要涉及由宝成线涪江上的铁路桥到西南科技大学的涪江沿线，205省道贯穿整个测区，测区内环境优美、气候宜人。1.2、工程目的 对测区内涪江水域进行水下地形图测绘，以便全面掌握该水域的水下地形情况，为该区域水工建（构）筑物的设计、施工、运营管理提供基础技术资料。1.3、测绘范围及内容测绘范围如上图所示(起终点在图中由红线画出, 红线所在涪江河段即为测区范围），本次测绘分为以下几部分：1）、1：500水下地形图测绘，面积？平方公里；2）、1：2023水下地形图测绘，面积？平方公里；3）、1：5000水下地形图测绘，面积？平方公里。2、技术标准2.1、平面坐标系统和高程基准1）、平面坐标系统采用两种系统：四川绵阳独立坐标系统和1954年北京坐标系。其中四川绵阳独立坐标系统为绵阳市测绘大比例尺地形图（1：500、1：1000、1：2023）法定的地方坐标系，为了资料的统一，故采用此坐标系统；考虑到本项目还进行1：5000水下地形图的测绘，故对于总图（比例尺为1：5000，范围为全测区），除绵阳独立坐标系成果外，还此外出一套1954年北京坐标系的成果，这样便于设计单位运用其他已有相关资料（如海流、岩层土质等水文或地质资料）进行建模、设计时的衔接。2）、高程基准采用吴淞高程基准。2.2、技术依据1)、水运工程测量规范(JTJ203-2023)2）、城市测量规范（CJJ 8-99）3)、国家基本比例尺地图图式第1 部分：1:500 1:1000 1:2023地形图图式（GB/T 20257.1-2023）4)、国家基本比例尺地图图式第2 部分：1:5000 1:10000地形图图式（GB/T 20257.2-2023）5）、水运工程测量质量检查标准（JTS258-2023）6）、数字测绘成果质量检查与验收（GB/T 18316-2023）7）、经批准后的本设计书2.3、已有资料情况分析 收集绵阳市地形图上该区域的控制点资料和验潮站近两三年的资料，获得所需要的数据。3、仪器设备及软件3.1、仪器设备1）、测深仪：广州中海达测绘仪器有限公司生产的HD-370第三代全数字变频测深仪1台，该仪器测深范围为0.3m600m，测深精度为10mm+0.1，分辨率达1cm。2）、GPS接受机：广州中海达测绘仪器有限公司生产的HD6000网络RTK GPS双频接受机4台，该仪器采用RTK模式作业时，平面定位精度为（1cm+1ppm）高程精度为（2cm+1ppm）；采用静态后解决模式作业时，精度平面精度为（2.5cm+1ppm），高程精度为（5cm+1ppm）。3）、水准仪：日本索佳公司生产的SOKKIA C30型水准仪，该仪器每公里偶尔中误差为3mm。4）、全站仪：日本拓普康(北京)科技有限公司生产的GOWIN科维 TKS-202全站仪1台，该仪器测角精度为2，测距精度为（2mm+2ppm*D）；三鼎光电仪器有限公司生产的三鼎STS-752R，该仪器测角精度为2，测距精度为（2mm+2ppm*D）；免棱镜测距可达200m。3.2、所使用的软件1）、测量软件采用中海达公司生产的测量软件（Haida 5.0）。该软件具有自动测线布设、自动导航、自动数据记录等功能，定位和深度数据的记录数率为每1秒钟一个点或按预先设定的距离自动采点。2）、陆地测绘及最终内业成图采用CASS7.0软件。4、 水下地形测量1）运用HD-370全数字变频测深仪和RTK GPS接受机连接，形成一个完善的水上测量数据采集系统，运用RTK实时动态定位的优势，获取每个测量点的平面坐标及实时的水面高程，加上测深仪所测得的水深，可以实现无验潮水下地形测绘。2）、每次作业前，应分别在静水和动水条件下，用检测板对测深仪进行比对，测定测深仪的合理实际声速，符合规定后才进行作业，作业后应再次进行检测。3）、测区水域方向大体为西北东南方向，根据相关规范规定：“主测线方向一般应垂直于岸线方向布设”，所以本此作业测线的方向采用东北西南向。4）、各不同比例尺测线及测点的间距规定如下：1:500测线间距10米，点间距5米；1:2023测线间距40米，点间距20米；1:5000测线间距100米，点间距50米。水深发现异常处进行加密测绘。5）、外业数据检查采用布设检查线的方式进行，检查线基本垂直于主测深线，其总长度不小于主测深线长度的5%。6）、水位观测于水深测量测前10分钟开始，测后10分钟结束。在涨潮、落潮期间每10分钟观测一次，其余时间可以每半小时观测一次7）、作业时注意天气情况。8）、根据测绘作业人员安全规范（CH 1016-2023）及海洋作业的相关规定，采用有效的措施保证作业人员及仪器的安全。5、 陆地及浅滩测量1）、地形图的基本等高距为1m。2）、地形图采用50cm40cm矩形分幅，图幅编号由测区名称、比例尺代码和组成。3）、图根点可采用全站仪坐标高程支点法测量，也可用RTK GPS直接测定，图根点的密度以能清楚观测地形为原则；当采用全站仪坐标高程支点法测定图根点时，支点应在本点观测两个连接角或者测定定向点的坐标和高程进行检查，拟定无误后方可进行，其余按城市测量规范（CJJ 8-99）规定进行。4）、采用全站仪直接测坐标法测图时，必须在本点观测两个连接角或者测定定向点的坐标和高程进行检查，拟定无误后方可进行。5）、先运用已有资料，实地进行调绘，根据实地具体情况，对已发生变化的区域采用RTK GPS或全站仪，采集地形、地物碎部点。6）、各类控制点在地形图上的表达均按国家基本比例尺地图图式第1 部分：1:500 1:1000 1:2023地形图图式（GB/T 20257.1-2023）或国家基本比例尺地图图式第2 部分：1:5000 1:10000地形图图式（GB/T 20257.2-2023）执行（根据不同比例尺而定）。7）、准确测绘独立地物，如坟地、水井等。8）、等高线碰到房屋和其他建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河以及注记等均应中断。9）、地类界与地面上有实物的线状符号重合时，省略不绘；与地面上无实物的线状符号（如架空管线、等高线等）重合时，可将地类界移位0.2mm绘出。10）、注意植被符号的对的应用，准确测绘地类界。准确区分经济林、人工林、灌木林等。11）、为便于地形图的使用，道路、桥、涵、坎、埂等拐弯或交叉处道路中心，要注意测注高程点。12）、注意测定高潮线。12）、地形点间距根据不同比例尺，按城市测量规范（CJJ 8-99）中相关规定执行（1：500为15m，1：2023为60m，1：5000为150m）。6、 内业数据解决 水下地形、陆地及浅滩测量数据经预解决后，统一采用CASS7.0软件经无缝连接最终成图。1：500、1：2023比例尺按指定范围成图，1：5000比例尺应当是全作业区域的，用1：500、1：2023比例尺范围的测绘最终成果经缩编及本次测绘的1：5000比例尺范围合成。7、质量控制按照“两级检查 一级验收”制度，公司对生产全过程质量进行跟踪检查。一级检查由作业人员进行，做到作业人员100%自查和互查，对有疑问或不符合规定的成果进行返工解决，问题未解决前不准进行下道工序；二级检查由项目部完毕，项目部对成果进行100%的全面检查，一二级检查在生产实行的过程中进行，的确做好过程质量的检查和监督。8、提交的资料1）技术设计书 2份2）1：500、1：2023、1：5000地形图 （纸质） 2份3）图幅接合表 2份4）控制点成果表 2份5）技术总结 2份 6）测绘成果电子文献（光盘 含以上15项内容） 2份
