服装销售系统设计课程设计报告.doc

河南城建学院
《数据库原理》课程设计报告

课程名称： 《数据库原理》课程设计
设计题目： （服装销售系统）
指导教师：
班 级：
学 号：
学生姓名：
同组人员：
成 绩：
评 语：

计算机科学与工程学院
2015年6月

《数据库原理》课程设计报告 - 21 -

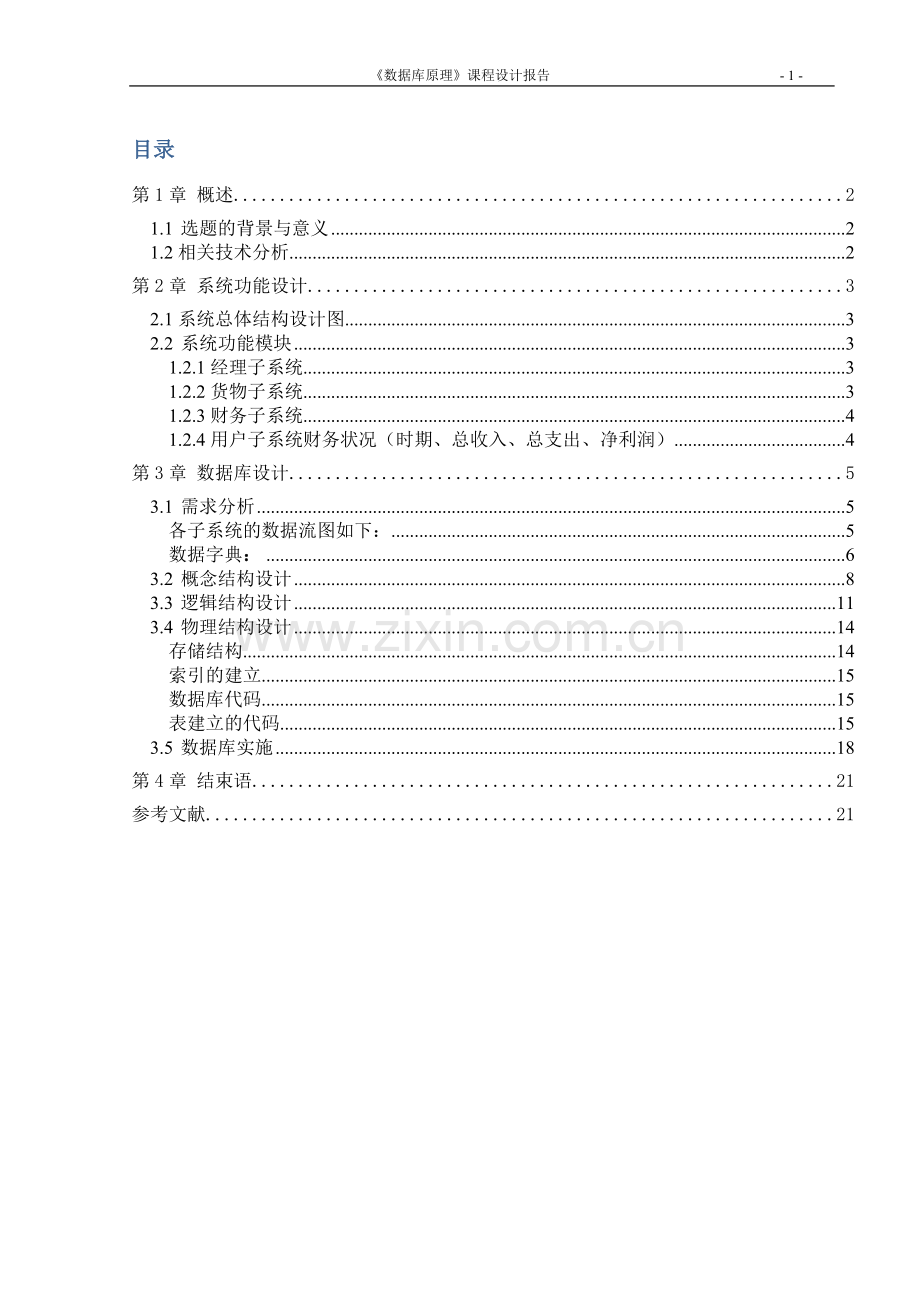

目录
第1章 概述 2
1.1 选题的背景与意义 2
1.2相关技术分析 2
第2章 系统功能设计 3
2.1系统总体结构设计图 3
2.2 系统功能模块 3
1.2.1经理子系统 3
1.2.2货物子系统 3
1.2.3财务子系统 4
1.2.4用户子系统财务状况（时期、总收入、总支出、净利润） 4
第3章 数据库设计 5
3.1 需求分析 5
各子系统的数据流图如下： 5
数据字典： 6
3.2 概念结构设计 8
3.3 逻辑结构设计 11
3.4 物理结构设计 14
存储结构 14
索引的建立 15
数据库代码 15
表建立的代码 15
3.5 数据库实施 18
第4章 结束语 21
参考文献 21

第1章 概述
1.1 选题的背景与意义
随着网络的快速的发展，网购已成为一种非常便捷的购物方式，让我们在电脑手机旁边就可以货币千万家，随之网店也成为了一种非常受创业人喜爱的一种创业方式。某公司要开发一个能够给中小买家提供货源的软件，该公司可以把经过考察的服装通过此软件发布到软件上，让软件的其他用户可以对该软件上的服装进行有选择的上架。总部对其拥有对用户的管理、衣服的管理、发布消息的权利；用户对其有查询衣服的权利、有选择的上下架衣服、和接受总部消息的权利。
1.2相关技术分析
服装销售系统只是对数据库应用技术的一个样本数据库的实例，系统开发的总的设计目标是实现网上服装销售系统的系统化、规范化和自动化，是相对网上服装资料的集中统一的管理。要实现对网上服装订购的管理，主要功能为有关订购服务的人，服装，供应商，付款接收银行和管理者的信息等。本系统分为用户信息管理模块，服装信息模块和员工信息管理模块；用户也就是订购此系统的用户，他们可以把此系统中的衣服上架到自己的淘宝店铺中，供买家浏览；复转信息模块有公司的更新部门的员工添加到此数据库中，只有他们对此有更新的权利。员工信息管理模块用来管理公司内的工作人员，对他们进行分部门和分工。为了更好的做了好此系统我分了一下几个部门：
1. 经理部门
经理部门的功能虽然不是面向顾客、不是此软件的服务项之一，但它的存在却是必不可少的。它的主要职责有：A.管理员工。给员工编号，登记其基本信息；根据员工的平时表现及工龄确定工资；此外，还要给员工分配工作部门及职务等等。B.划分部门给个部门编号、命名、确定其职责范围、任命部门经理、分配员工。C.对本部门的财务进行核算（支付工资等）。D.期末对公司的收益情况进行核算。
2.采购部
公司是为中小型买家提供衣服货源的，即需要采货部去考察衣服是否合格，获得合格的商品的衣服的数据（包括商品编号、衣服名字、衣服的大小、材质、商品厂家）
3.服装更新部
采购部获得衣服的数据交给货物的更新部门，根据 采购部的信息对货物中心的数据进行添加、修改、删除、更新操作；同时对用户数据也可以进行添加、修改、删除、更新操作。
4.审核部
当用户中有生成订单时，审核部对消费者的信息进行审核并对其进行确认和否定；同时当有退货订单形成时也对其进行审核

第2章 系统功能设计
2.1系统总体结构设计图
图2.1-1

2.2 系统功能模块
经过上面各部门的分析得出，对此系统可以划分为四个子系统：经理子系统、货物子系统、用户子系统、财务子系统。
1.2.1经理子系统
A.对员工、进行编号、登记、分配工作
{员工编号（用户名）、身份证号、姓名、性别、年龄、工龄、职务}
B.对于被辞退的员工从系统中级联删除其信息，如从员工中删除其基本信息，从它所服务的工作部门中删除该员工的工作名额，结算支付其工资、奖金；同时补充新的员工，代替它的工作。
C.对新增部门作各种初始工作。如编号、命名等{部门号、名称、员工数量}
D．取消某个部门时，核算该部门的财务情况，并作备份；同时对该部门的员工重新分配工作。
1.2.2货物子系统
A.允许货物更新部门的员工对其进行添加、修改、删除和更新货物的操作
B．此系统可以获得用户的系统中形成的购买订单或者退货的订单
C．允许审核部门的员工对B中形成的订单进行通过还是否决，若是退货订单并且同意退货则会返回其退货地址
1.2.3财务子系统
A.各部门每天的收入、支出登记
总账（总账编号、部门号、收入、支出、净利、日期、经手人、备注）
B.财务总汇
财务状况（财务编号、日期、总收入、总支出、净利润）
1.2.4用户子系统财务状况（时期、总收入、总支出、净利润）
用户需要购买这个软件同时，从总部获得用户名，通过登录名进入到此系统中；用户可以从商品中心中对服装进行查询，有选择的上架到自己的店铺中，当有订单时自动的生成订单；同时要附上代理店铺的店铺名和卖家的信息；用户的订单的完成过程自动生成表；同样也自动生成表。
A.允许货物更新部门的员工的用户的对其进行添加、修改、删除和更新货物的操作
B.允许用户在货物中心中下订单，如果在没有经过审核部门的审核时可以对订单进行 删除和修改
C.选择服装上架、对买家买的商品从服装中心下单
上架信息：{商品编号、衣服名、商品单价、零售价、颜色、号码、所在地、上架的时间}
订单信息：{订单编号、代理用户、买家的淘宝号、买家信息、商品编号、颜色、订单形成的时间}

第3章 数据库设计
3.1 需求分析
随着网络的快速的发展，网购已成为一种非常便捷的购物方式，让我们在电脑手机旁边就可以货币千万家，随之网店也成为了一种非常受创业人喜爱的一种创业方式。某公司要开发一个能够给中小买家提供货源的软件，该公司可以把经过考察的服装通过此软件发布到软件上，让软件的其他用户可以对该软件上的服装进行有选择的上架。总部对其拥有对用户的管理、衣服的管理、发布消息的权利；用户对其有查询衣服的权利、有选择的上下架衣服、和接受总部消息的权利。
各子系统的数据流图如下：
1. 经理子系统的数据流图：
图3.1-1

2. 货物子系统的数据流图：
图3.1-2

3. 财务总系统数据流图
图3.1-3

4. 用户子系统
图3.1-4

数据字典：
1.数据项

编号
数据项名称
说明部分（存储结构）
1
员工号
整数类型，有唯一性
2
姓名
Varchar(10)
3
性别
枚举类型：男、女
4
年龄
整数类型 18…100
5
身份证号
整数类型
6
权限
对此系统的可以使用的某方面的权利，例如：可以添加用户、可以添加服装、对生成的订单具有审核
7
员工号（或用户名）
文本型，长度不限
8
用户名
整数型，11位（一般为手机号）
9
商品的编号
字符型；具有唯一性；
10
衣服名
字符型，长度为20个字符
11
成本价
浮点型
12
零售价
浮点型
13
颜色
字符型
14
号码
枚举类型：M、S、L、
15
所在地
字符类型
16
上架的时间
时间
17
代理用户
整数型（同上用户名）
18
订单编号
整数型（用户名+年月日+流水编号）
18
买家的淘宝号
字符型
19
买家的信息
字符型（地址、及手机号）
20
职务
枚举类型；根据公司的制定而定
21
数量
(单中购买货物的数量）整数类型
22
订单类型
枚举类型：购买、退货

2.数据结构
编号
数据集结构名
属 性
1
员工信息
员工号、姓名、性别、年龄、身份证号、权限、登入口令
2
用户信息
用户名、姓名、性别、年龄、身份证号、权限、登入口令
3
服装中心
商品编号、衣服名、商品单价、零售价、颜色、号码、所在地
4
上架中心
商品编号、衣服名、商品单价、零售价、颜色、号码、所在地、上架的时间
5
订单信息
订单编号、代理用户、买家的淘宝号、买家信息、商品编号、颜色、订单形成的时间
6
部门的支出
日期、支出金额（正负之分）、用因、经手人
7
买家信息
淘宝号、联系方式、地址、所付的金额
8
用户的支出
订单号、订单的利润、到账日期
3.数据流
编号
数据流名
输入
输出
1
员工的基本
招新员工
员工的信息
2
工资的发放
员工的信息
输出工资
3
当前员工的工作
员工的信息
调配工作
4
财务进出
部门的信息
部门的支出
5
衣服
添加的衣服
衣服的信息
6
衣服更新
衣服的更新信息
衣服的信息
7
用户
添加用户的信息
用户的信息
8
用户的更新
用户的更新信息
用户的信息
9
订单
订单编号
订单信息
10
用户的财务支出
订单编号
用户的资金支出
4．数据存储
数据存储名
输入数据流
输出数据流
员工信息
员工的基本信息
员工的工作
工资结算
用户信息
用户的基本信息
下单的列表
衣服信息
商品编号
输出衣服所有信息
财务信息
部门的编号
财务支出表
5.处理过程
处理过程名
输入数据流
输出数据流
说明部分
招新员工
终端
员工基本信息

辞老员工
终端
员工基本信息

添加新服装
终端
服装的基本信息

删除新服装
终端
衣服的基本信息

添加用户
终端
用户的基本信息

删除用户
终端
用户的基本信息

3.2 概念结构设计
局部E-R图
经理子系统：
图3.2-1

实体属性定义
员工（员工编号、身份证号、姓名、性别、年龄、工龄、职务（部门编号））
部门（编号、名字、员工人数）

服装中心子系统
3.2-2

实体属性定义:
更新部（员工编号、姓名、性别、职务）
服装（服装编号、服装名、颜色、尺寸、数量、所在地、成本价、零售价）
订单（订单编号、代理用户、买家的淘宝号、买家信息、商品编号、颜色、订单形成的时间）
财务子系统：
图3.2-3

实体属性定义:
总账（编号、部门号、收入、支出、净利、日期、经手人、备注）
财务状况（时期、总收入、总支出、净利润）

用户子系统：
图3.2-4

实体属性定义：
买家信息（买家淘宝号、姓名、地址、电话）
卖家（用户号、密码、姓名、性别、电话）
更新部门（员工编号、姓名、性别、职务）
订单信息（订单编号、代理用户、买家的淘宝号、买家淘宝号、商品编号、颜色、类型（购买或退货）、订单形成的时间）

总的E—R图
图3.2-5

卖家（用户号、密码、姓名、性别、电话）
部门（部门编号、部门名字、员工人数）
员工（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）
工资（员工号、实际工资、基本工资、出勤工资）
服装（服装编号、服装名、颜色、尺寸、数量、所在地、成本价、零售价）
卖家（用户号、密码、姓名、性别、电话）
买家（买家的淘宝号、姓名、地址、电话）
订单信息（订单编号、订单类型、代理用户、买家的淘宝号、商品编号、颜色、订单形成的时间）
总账（总账编号、部门号、收入、支出、净利、日期、经手人、备注）
财务状况（财务状况编号、时期、总收入、总支出、净利润）

3.3 逻辑结构设计
E-R图对应的关系模式
1、实体所对应的关系模式：
卖家（用户号、密码、姓名、性别、电话）
部门（部门编号、部门名字、员工人数）
员工（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）
工资（员工号、实际工资、基本工资、出勤工资）
服装（服装编号、服装名、颜色、尺寸、数量、所在地、成本价、零售价）
卖家（用户号、密码、姓名、性别、电话）
买家（买家的淘宝号、姓名、地址、电话）
订单信息（订单编号、订单类型、代理用户、买家的淘宝号、商品编号、颜色、订单形成的时间）
总账（总账编号、部门号、收入、支出、净利、日期、经手人、备注）
财务状况（财务状况编号、时期、总收入、总支出、净利润）

说明： 1.下加横线部分表示关系的码
2.以上关系的详细内容说明请参照概念结构设计中的具体内容
3.上面的各个关系对概念结构设计中的相关内容了作了修改，主要加了各个实体中间的联系，尤其是一对多的联系，纳为属性。
2、联系所对应的关系模式：
1）、把买家和订单之间的1 : n的下单联系转化为相应的关系模式如下：
下单（订单号、买家淘宝号、提交的金额、时间）
2）买家与订单之间的1:1的补充订单关系转化为相应的关系模式如下：
补充订单（订单号、经手人）
3）买家和服装之间的1：n的上架的关系转化为相应的关系模式如下：
上架（衣服的编号、卖家编号、上架时间）
4）更新部门的员工和卖家的1：n的管理关系转化为相应的关系模式如下：
管理用户（卖家号、操作（添加或删除）、时间）
5）其他联系处理说明如下：
工资和更新部门员工之间的1：1联系与员工关系合并
更新部门员工和服装之间的1：n联系与服装关系合并
采获部门员工和服装之间的1：n联系与服装关系合并
优化后的数据模型
1、 按照数据依赖对关系模式进行逐一分析，并进行极小化处理：
卖家（用户号、密码、姓名、性别、电话）；3NF
部门（部门编号、部门名字、员工人数）；3NF
员工（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）；3NF
工资（员工号、实际工资、基本工资、出勤工资）；3NF
服装（服装编号、服装名、颜色、尺寸、数量、所在地、成本价、零售价）；3NF
卖家（用户号、密码、姓名、性别、电话）；3NF
买家（买家的淘宝号、姓名、地址、电话）；3NF
订单信息（订单编号、订单类型、代理用户、买家的淘宝号、商品编号、颜色、订单形成的时间）；3NF
总账（总账编号、部门号、收入、支出、净利、日期、经手人、备注）；3NF
财务状况（财务状况编号、时期、总收入、总支出、净利润）；3NF
2.对关系模式进行必要的分解
因公司内人员进行查询时，一般只用到自己所属单位的信息，故可把“人员”关系按部门进行水平分解，以提高查询效率。
水平分解：员工（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）
改为：更新人员（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）
财货人员（部门编号、员工编号、身份证号、姓名、性别、年龄、工龄、职务）
子模式的设计（视图）
1. 经理子系统
CREATE VIEW View_1
AS
SELECT DISTINCT 部门编号,部门名,员工编号,姓名，职务
FROM 部门，员工
图3.3-1

2．服装子系统
CREATE VIEW View_2
AS
SELECT DISTINCT 服装编号,服装名,数量,成本价
FROM 服装
图3.3-2

3.财务子系统
CREATE VIEW View_3
AS
SELECT 财务状况编号,净利润,时间
FROM 财务状况

图3.3-3

4.用户子系统
CREATE VIEW View_4
AS
SELECT 用户名,姓名,电话
FROM 用户
图3.3-4

3.4 物理结构设计
存储结构
1.服装的添加
CREATE PROCEDURE 服装的插入
@服装编号 nchar(50) ,
@服装名 nchar(30),
@颜色 nchar(8) ,
@数量 int ,
@所在地 nchar(30),
@成本价 money,
@零售价 money
AS
INSERT INTO 服装的插入
values(@服装编号,@服装名,@颜色,@数量,@所在地,@成本价,@零售价);
2.员工的添加
CREATE PROCEDURE 员工的添加
@部门编号 nchar(10),
@员工编号 nchar(30) ,
@身份证号 nchar(50),
@姓名 nchar(20),
@性别 char(2),
@年龄 INT,
@工龄 int,
@职务 char(8)
AS
INSERT INTO 员工的添加
values (@部门编号,@员工编号,@身份证号,@姓名,@性别,@年龄,@工龄,@职务);
3.用户的添加
CREATE PROCEDURE 用户的添加
@用户名 nchar(30) ,
@密码 nchar(20),
@姓名 nchar(10),
@性别 char(2) ,
@电话 nchar(11)
AS
INSERT INTO 用户的添加
values (@用户名,@密码,@姓名,@性别,@电话 );

索引的建立

CREATE CLUSTERED INDEX 服装编号 ON 服装(服装编号)
CREATE CLUSTERED INDEX 员工编号 ON 员工(员工编号)
CREATE CLUSTERED INDEX 用户名 ON 卖家(用户名)
数据库代码
CREATE DATABASE SalesDB
ON PRIMARY
(
NAME='SalesDB',
FILENAME='F:\服装销售系统\SaleDB.mdf',
size=3MB,
MAXSIZE=50MB,
FILEGROWTH=12%
)
LOG ON
(
NAME ='SalesDB_log',
FILENAME='F:\服装销售系统\SaleDB_log.mdf',
size=5MB,
MAXSIZE=50MB,
FILEGROWTH=5%
)

表建立的代码
CREATE TABLE 部门
(
部门编号 nchar(10) primary key,
部门名字 nchar(20) not null,
员工人数 INT not null
)

INSERT INTO 部门 VALUES('01','服装采货部门',2)
INSERT INTO 部门 VALUES('02','服装更新部门',2)

CREATE TABLE 员工
(
部门编号 nchar(10)not null,
员工编号 nchar(30) primary key,
身份证号 nchar(50)not null,
姓名 nchar(20)not null,
性别 char(2) check((性别='女')or(性别='男'))not null,
年龄 INT not null,
工龄 int not null,
职务 char(8) check((职务='服装更新')or(职务='服装采购')) not null
)

INSERT INTO 员工 VALUES ('01','01010000','41252619963130512','李铭','男',21,1,'服装更新')

create table 工资
(
员工编号 char(30) primary key,
实际工资 money not null,
基本工资 money not null,
出勤工资 money not null,
时间 date not null
)

INSERT INTO 工资 VALUES('01010000','5000','4000','1000','2005-06-07')
INSERT INTO 工资 VALUES('01020000','5000','4000','1000','20050607')
INSERT INTO 工资 VALUES('02010000','6000','5000','1000','2005-06-07')
INSERT INTO 工资 VALUES('02020000','6000','5000','1000','2005-06-07')

CREATE TABLE 服装
(
服装编号 nchar(50) ,
服装名 nchar(30)not null,
颜色 nchar(8) check((颜色='白色')or(颜色='黑色')or (颜色='红色')or(颜色='青色')or(颜色='蓝色'))not null,
尺寸 nchar(4) check((尺寸='M')or(尺寸='L')or(尺寸='LX'))not null,
数量 int not null ,
所在地 nchar(30)not null,
成本价 money not null,
零售价 money not null
)

INSERT INTO 服装 VALUES ('P5.CL.162201.YYKXSZXSSN0116','纯色松紧腰抽绳直筒短裤','白色','M',20,'广州广东','25','60')
INSERT INTO 服装 VALUES ('P5.CL.162201.YYKXSZXSSN0116','纯色松紧腰抽绳直筒短裤','蓝色','M',20,'广州广东','25','60')
INSERT INTO 服装 VALUES ('P5.CL.162201.YYKXSZXSSN0116','纯色松紧腰抽绳直筒短裤','红色','M',20,'广州广东','25','60')
INSERT INTO 服装 VALUES ('P5.CL.50000671.YYKXSZXSSN0123','韩版简约休闲女士上衣','白色','M',20,'广州广东','35','90')
INSERT INTO 服装 VALUES ('P5.CL.50000671.YYKXSZXSSN0123','韩版简约休闲女士上衣','青色','M',20,'广州广东','35','90')
INSERT INTO 服装 VALUES ('P5.CL.50000671.YYKXSZXSSN0123','韩版简约休闲女士上衣','蓝色','M',20,'广州广东','35','90')

CREATE TABLE 卖家
(
用户名 nchar(30) primary key,
密码 nchar(20),
姓名 nchar(10) not null,
性别 char(2) check((性别='女')or(性别='男')),
电话 nchar(11) not null
)

INSERT INTO 卖家 VALUES ('0202000001','123431','王兴','男','13243125268')
INSERT INTO 卖家 VALUES ('0202000002','123319','王皓','男','13553125268')
INSERT INTO 卖家 VALUES ('0202000003','883319','李敏','女','13553114268')
INSERT INTO 卖家 VALUES ('0202000004','663319','郭果','女','13663125268')

CREATE TABLE 买家
(
买家淘宝号 nchar(7) primary key ,
姓名 nchar(10) not null,
地址 nchar(30) not null,
电话 nchar(11) not null
)
INSERT INTO 买家 VALUES('tb123','黎明','河南省平顶山市河南城建学院','13146579782')
INSERT INTO 买家 VALUES('tb231','李明','河南省平顶山学院','13146559782')
INSERT INTO 买家 VALUES('tb253','肖梅','河南省平顶山市职业技术学院','13146259682')
INSERT INTO 买家 VALUES('tb963','李冠','河南省平顶山市河南城建学院','15566579782')

CREATE TABLE 订单
(
订单编号 char(10) primary key,
操作 char(4) check((操作='购买')or (操作='退货')),
代理用户 nchar(20) ,
买家淘宝 nchar(10) not null,
服装编号 nchar(50) not null,
颜色 nchar(8) check((颜色='白色')or(颜色='黑色')or (颜色='红色')or(颜色='青色')or(颜色='蓝色')) not null,
订单形成时间 date
)
INSERT INTO 订单 ('0102063','购买','0202000001','tb123','P5.CL.162201.YYKXSZXSSN0116','白色','20150613')

CREATE TABLE 总账
(
总账编号 char(10) primary key ,
部门编号 nchar(20) not null,
收入 money not null,
支出 money not null,
净利 money not null,
经手人 nchar(10) not null,
备注 nchar(50)
)

CREATE TABLE 财务状况
(
财务状况编号 char(10) primary key,
总收入 money,
总支出 money,
净利润 money,
时期 date
)
3.5 数据库实施
数据库的截图

图3.5-1

部门表
图3.5-2

员工表
图3.5-3
服装表
图3.5-4

卖家表
图3.5-5

买家
图3.5-6

订单表
图3.5-7

总账表
图3.5-8

财务状况表
图3.5-9

第4章 结束语
心得体会：通过设计此系统，我发现自己思考问题不够全面。刚开始定义每个实体的属性是容易丢掉某一个属性，当后来用到时，就要重新给它添加上。设计一个系统要求我们必须模块华，这样我们才能更好的把他们系统化。其实做一个小的系统也是对我们所学知识的灵活运用，通过此次的实验让我们提高自己。

参考文献
按照下面的格式：
[1] 杨涛. 基于DEB和XML签名的电子证据管理. 计算机工程, 2012.
[2] 王珊, 萨师煊 数据库系统概论. 高等教育出版社, 2010.
