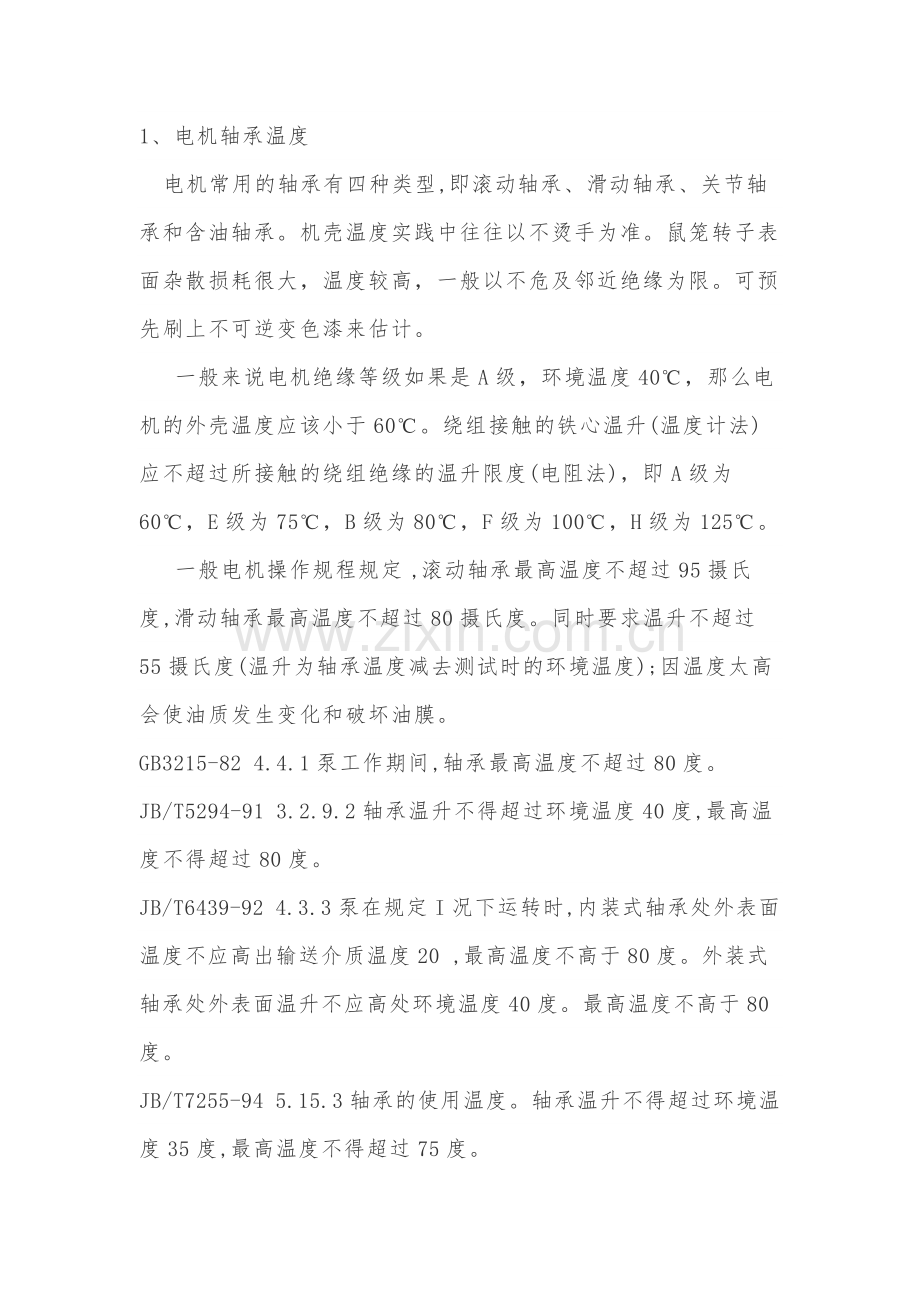

1、电机轴承温度
   电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承。机壳温度实践中往往以不烫手为准。鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。可预先刷上不可逆变色漆来估计。
    一般来说电机绝缘等级如果是A级，环境温度40℃，那么电机的外壳温度应该小于60℃。绕组接触的铁心温升(温度计法)应不超过所接触的绕组绝缘的温升限度(电阻法)，即A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃。
    一般电机操作规程规定 ,滚动轴承最高温度不超过95摄氏度,滑动轴承最高温度不超过80摄氏度。同时要求温升不超过55摄氏度(温升为轴承温度减去测试时的环境温度);因温度太高会使油质发生变化和破坏油膜。
GB3215-82 4.4.1泵工作期间,轴承最高温度不超过80度。
JB/T5294-91 3.2.9.2轴承温升不得超过环境温度40度,最高温度不得超过80度。
JB/T6439-92 4.3.3泵在规定I况下运转时,内装式轴承处外表面温度不应高出输送介质温度20 ,最高温度不高于80度。外装式轴承处外表面温升不应高处环境温度40度。最高温度不高于80度。
JB/T7255-94 5.15.3轴承的使用温度。轴承温升不得超过环境温度35度,最高温度不得超过75度。

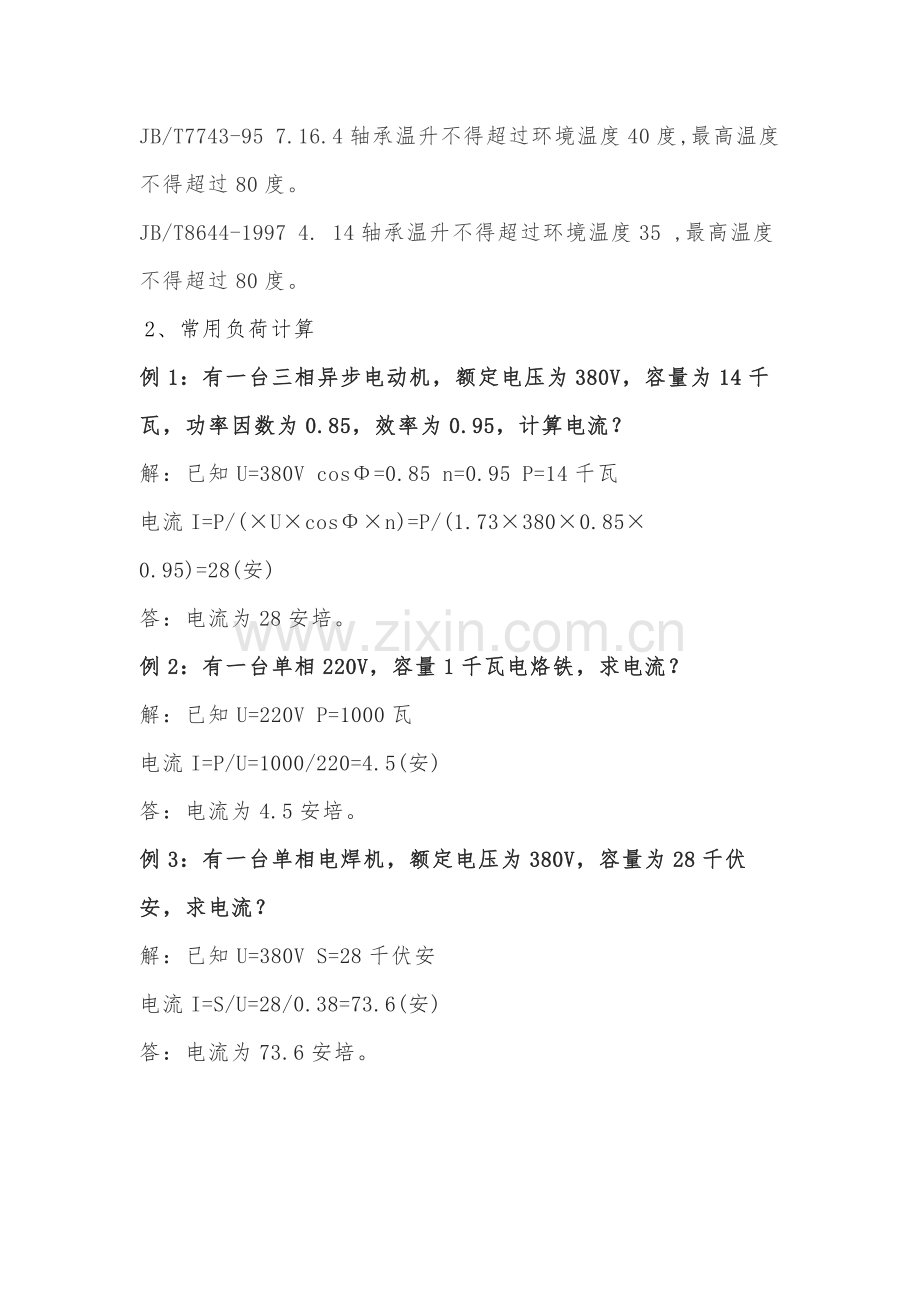

JB/T7743-95 7.16.4轴承温升不得超过环境温度40度,最高温度不得超过80度。
JB/T8644-1997 4. 14轴承温升不得超过环境温度35 ,最高温度不得超过80度。
 2、常用负荷计算
例1：有一台三相异步电动机，额定电压为380V，容量为14千瓦，功率因数为0.85，效率为0.95，计算电流？
解：已知 U=380V cosΦ=0.85 n=0.95 P=14千瓦
电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安)
答：电流为28安培。
例2：有一台单相220V，容量1千瓦电烙铁，求电流？
解：已知 U=220V P=1000瓦
电流I=P/U=1000/220=4.5(安)
答：电流为4.5安培。
例3：有一台单相电焊机，额定电压为380V，容量为28千伏安，求电流？
解：已知 U=380V S=28千伏安
电流I=S/U=28/0.38=73.6(安)
答：电流为73.6安培。
说明：以上计算单相设备电压为220V，功率因数cosΦ=1，电流为容量的4.5倍，单相设备电压为380V,如电焊机和行灯变压器之类负载，其电流为容量的2,5倍。
