K9F1G08U0M单板测试资料

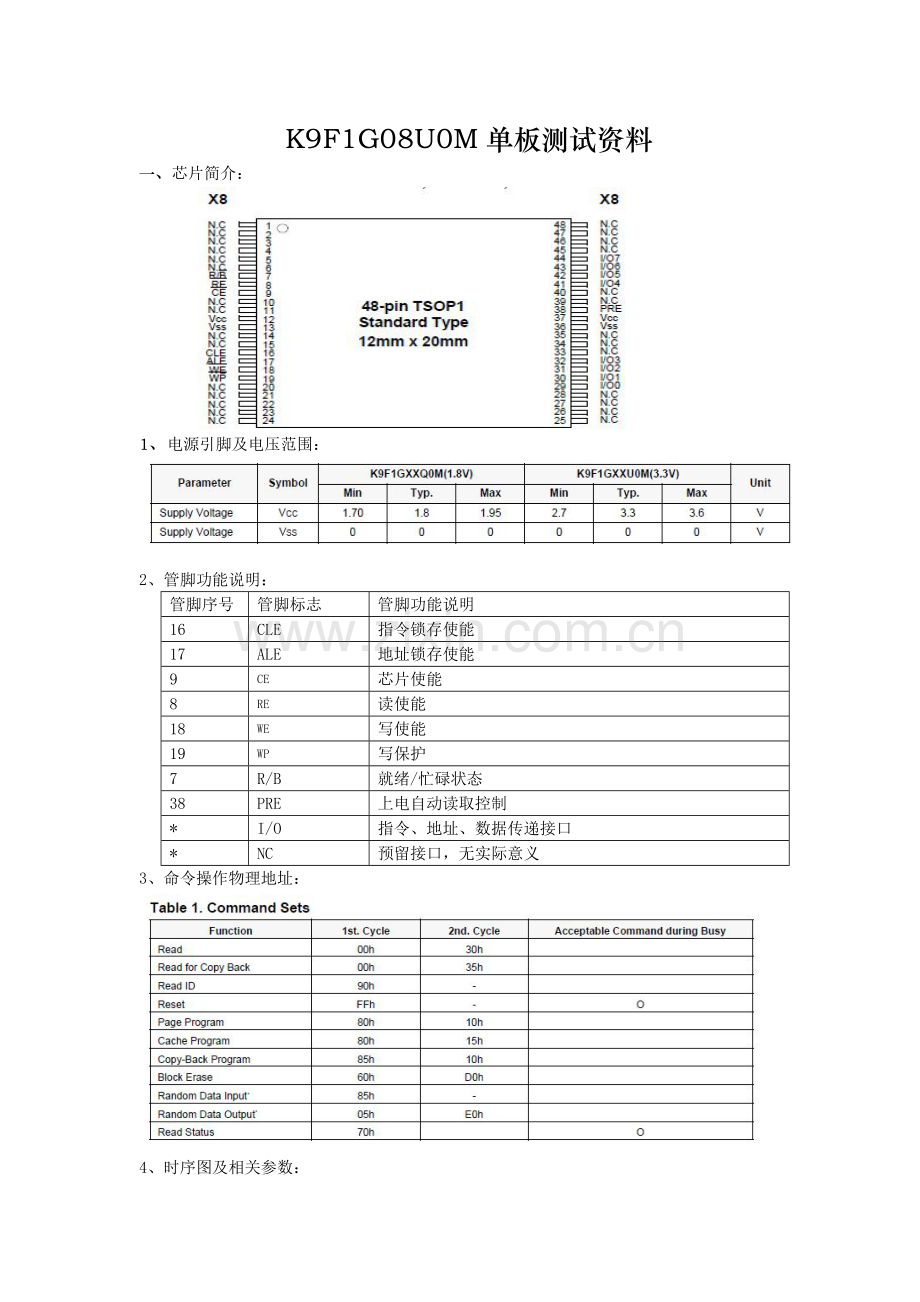

一、 芯片简介：
1、 电源引脚及电压范围：

2、管脚功能说明：
管脚序号
管脚标志
管脚功能说明
16
CLE
指令锁存使能
17
ALE
地址锁存使能
9
CE
芯片使能
8
RE
读使能
18
WE
写使能
19
WP
写保护
7
R/B
就绪/忙碌状态
38
PRE
上电自动读取控制
*
I/O
指令、地址、数据传递接口
*
NC
预留接口，无实际意义
3、命令操作物理地址：

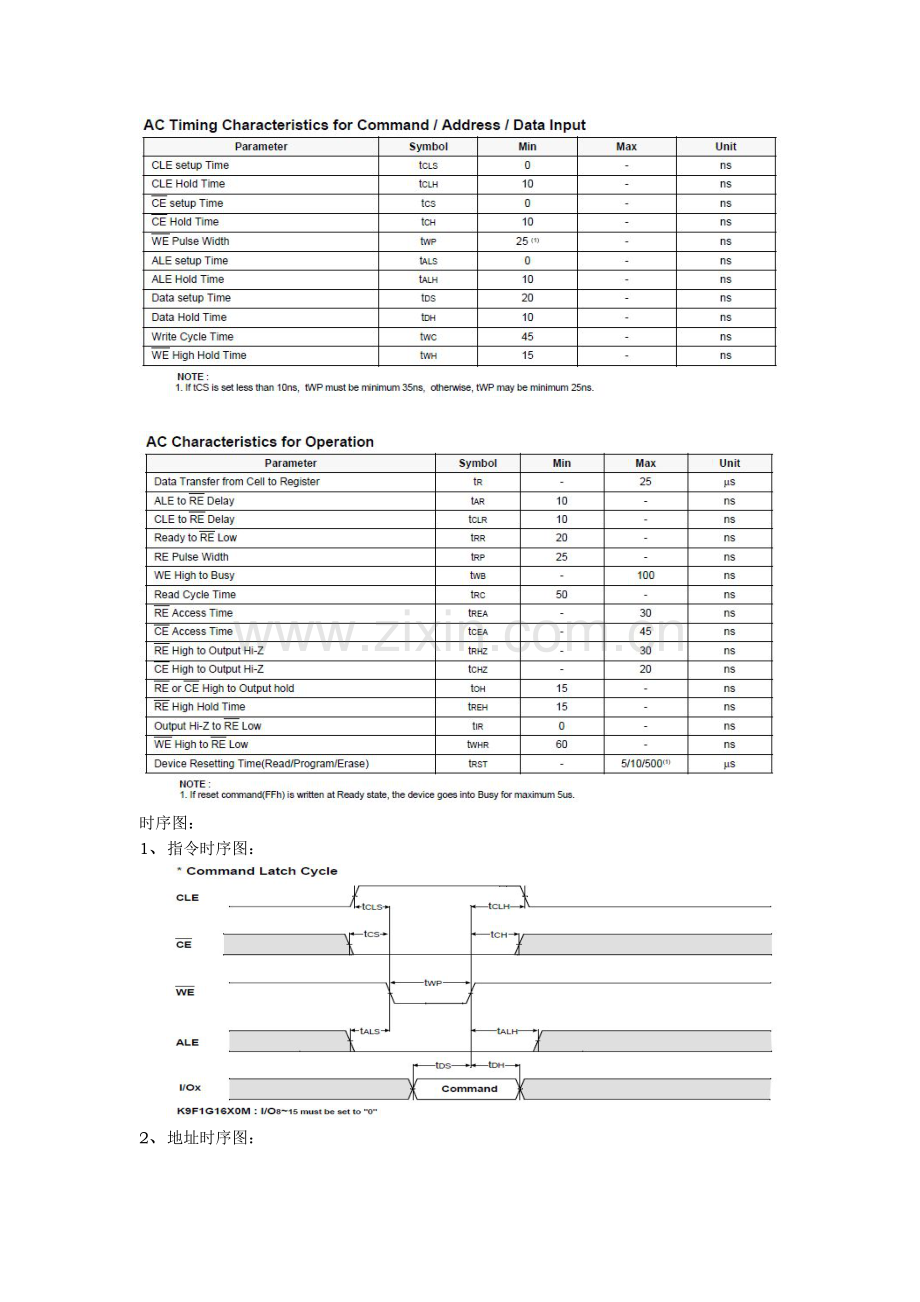

4、时序图及相关参数：

时序图：
1、 指令时序图：

2、 地址时序图：

3、 数据时序图：

4、 进行读操作时的时序图：
