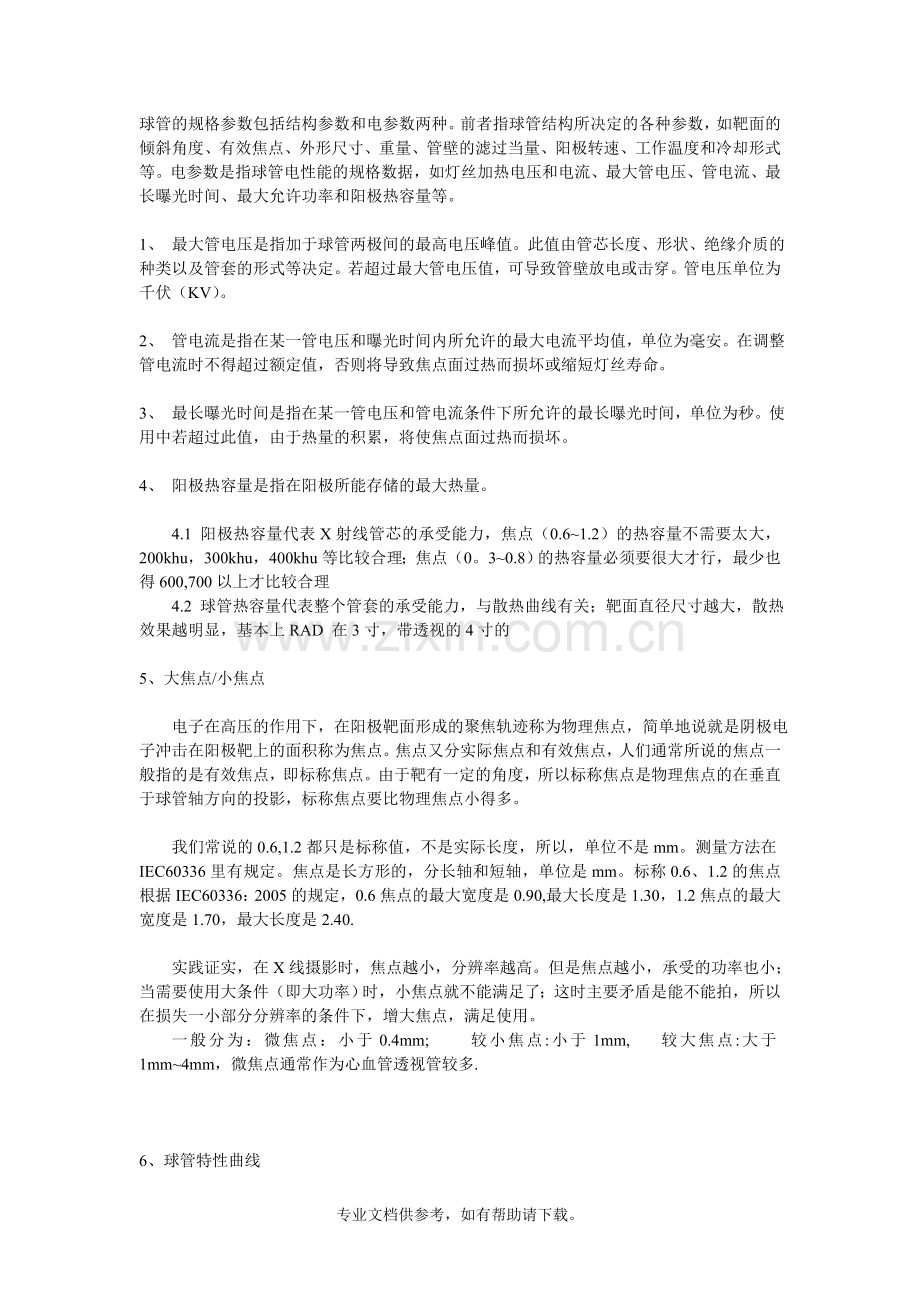

球管的规格参数包括结构参数和电参数两种。前者指球管结构所决定的各种参数，如靶面的倾斜角度、有效焦点、外形尺寸、重量、管壁的滤过当量、阳极转速、工作温度和冷却形式等。电参数是指球管电性能的规格数据，如灯丝加热电压和电流、最大管电压、管电流、最长曝光时间、最大允许功率和阳极热容量等。

1、 最大管电压是指加于球管两极间的最高电压峰值。此值由管芯长度、形状、绝缘介质的种类以及管套的形式等决定。若超过最大管电压值，可导致管壁放电或击穿。管电压单位为千伏（KV）。

2、 管电流是指在某一管电压和曝光时间内所允许的最大电流平均值，单位为毫安。在调整管电流时不得超过额定值，否则将导致焦点面过热而损坏或缩短灯丝寿命。

3、 最长曝光时间是指在某一管电压和管电流条件下所允许的最长曝光时间，单位为秒。使用中若超过此值，由于热量的积累，将使焦点面过热而损坏。

4、 阳极热容量是指在阳极所能存储的最大热量。

4.1 阳极热容量代表X射线管芯的承受能力，焦点（0.6~1.2）的热容量不需要太大，200khu，300khu，400khu等比较合理；焦点（0。3~0.8）的热容量必须要很大才行，最少也得600,700以上才比较合理
4.2 球管热容量代表整个管套的承受能力，与散热曲线有关；靶面直径尺寸越大，散热效果越明显，基本上RAD 在3寸，带透视的4寸的

5、大焦点/小焦点

电子在高压的作用下，在阳极靶面形成的聚焦轨迹称为物理焦点，简单地说就是阴极电子冲击在阳极靶上的面积称为焦点。焦点又分实际焦点和有效焦点，人们通常所说的焦点一般指的是有效焦点，即标称焦点。由于靶有一定的角度，所以标称焦点是物理焦点的在垂直于球管轴方向的投影，标称焦点要比物理焦点小得多。

我们常说的0.6,1.2都只是标称值，不是实际长度，所以，单位不是mm。测量方法在IEC60336里有规定。焦点是长方形的，分长轴和短轴，单位是mm。标称0.6、1.2的焦点根据IEC60336：2005的规定，0.6焦点的最大宽度是0.90,最大长度是1.30，1.2焦点的最大宽度是1.70，最大长度是2.40.

实践证实，在X线摄影时，焦点越小，分辨率越高。但是焦点越小，承受的功率也小；当需要使用大条件（即大功率）时，小焦点就不能满足了；这时主要矛盾是能不能拍，所以在损失一小部分分辨率的条件下，增大焦点，满足使用。
一般分为：微焦点：小于0.4mm; 较小焦点:小于1mm, 较大焦点:大于1mm~4mm，微焦点通常作为心血管透视管较多.

6、球管特性曲线

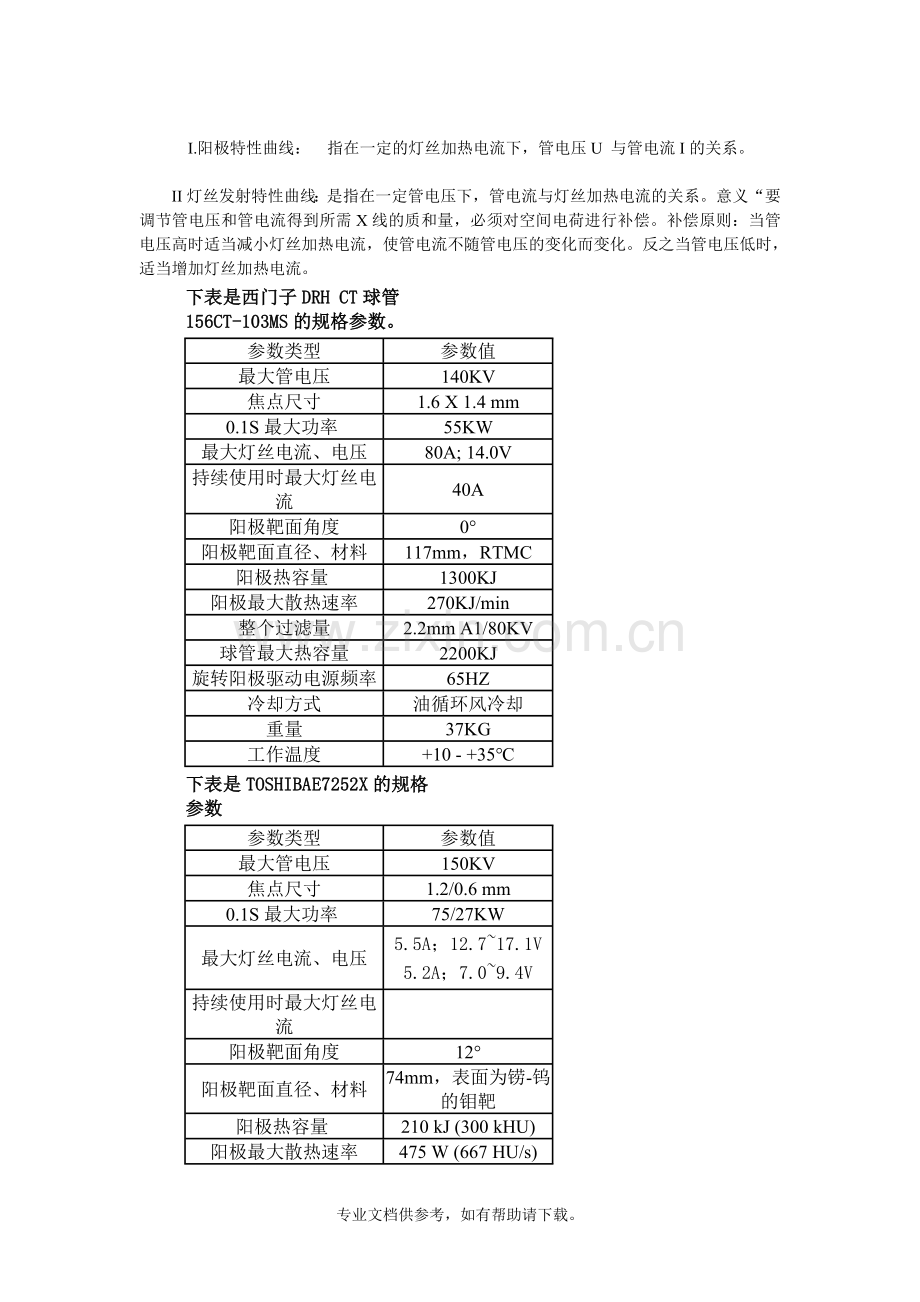

I.阳极特性曲线：　指在一定的灯丝加热电流下，管电压U 与管电流I的关系。

II灯丝发射特性曲线：是指在一定管电压下，管电流与灯丝加热电流的关系。意义“要调节管电压和管电流得到所需X线的质和量，必须对空间电荷进行补偿。补偿原则：当管电压高时适当减小灯丝加热电流，使管电流不随管电压的变化而变化。反之当管电压低时，适当增加灯丝加热电流。
下表是西门子DRH CT球管156CT-103MS的规格参数。
参数类型
参数值
最大管电压
140KV
焦点尺寸
1.6 X 1.4 mm
0.1S最大功率
55KW
最大灯丝电流、电压
80A; 14.0V
持续使用时最大灯丝电流
40A
阳极靶面角度
0°
阳极靶面直径、材料
117mm，RTMC
阳极热容量
1300KJ
阳极最大散热速率
270KJ/min
整个过滤量
2.2mm A1/80KV
球管最大热容量
2200KJ
旋转阳极驱动电源频率
65HZ
冷却方式
油循环风冷却
重量
37KG
工作温度
+10 - +35℃
下表是TOSHIBA E7252X的规格参数
参数类型
参数值
最大管电压
150KV
焦点尺寸
1.2/0.6 mm
0.1S最大功率
75/27KW
最大灯丝电流、电压
5.5A；12.7~17.1V
5.2A；7.0~9.4V
持续使用时最大灯丝电流

阳极靶面角度
12°
阳极靶面直径、材料
74mm，表面为铹-钨的钼靶
阳极热容量
210 kJ (300 kHU)
阳极最大散热速率
475 W (667 HU/s)
整个过滤量

球管最大热容量
900 kJ (1250 kHU)
旋转阳极驱动电源频率
 50/60/180Hz
冷却方式
自然冷却或强制风冷却
重量
18 kg
工作温度
10 ～ 40 ℃

东芝透视/拍片X射线球管一览表
型号
焦点 (小/大)
(mm)
使用
电源
频率
(hz)
最大额定功率
(kW)at 0.1s
最大电流
(mA)
最大电压
(kV)
电路(2)
角度
(度)
阳极
应用
直径
热容量
冷却功率
(W)
旋转速度
(mm-1)
(1) R
(1) R/F
(kJ)
(KHU)
E7239X
1.0/2.0
50
21/42.5
340/570
125
T,C
16
74
100
140
475
2700
○

E7299X
0.3/1.0
50
3.4/35.5
70/640
150
T,C
12
74
100
140
475
2700
○
○
E7240X
0.6/1.2
50
14/29
200/500
150
T,C
12
74
100
140
475
2700

○
E7242X
0.6/1.5
50
16.5/47
290/800
125
T,C
14
74
142
200
475
2700
○

E7843X
0.6/1.2
50
20/46
370/760
150
T,C
12
74
111
150
475
2700
○

E7252X
0.6/1.2
50
14/40
300/800
150
T,C
12
74
210
300
475
2700
○
○
180
27/75
400/1000
9700
E7813X
1.0/2.0
50
19/42
400/700
150
T,C
16
74
210
300
475
2700
○
○
180
35/80
600/1000
9700
E7255FX
0.6/1.2
50
21/55.5
400/800
150
T,C
12
100
210
300
710
2700
○
○
180
40/100
500/1000
9700
E7100X
0.6/1.2
50
21/53
400/800
150
T,C
12
100
210
300
710
2700
○
(○)
180
40/100
500/1000
9700
E7254FX
0.6/1.2
50
18.5/51
400/800
150
T,C
12
100
285
400
1180
2700
○
○
180
40/100
500/1000
9700

Notes
1.R/F:X射线摄影和透视　R：摄影　
2.实际应用可能会因使用条件而不同
3.T：三相全波整流 C：恒定电势 所有射线管中心接地
