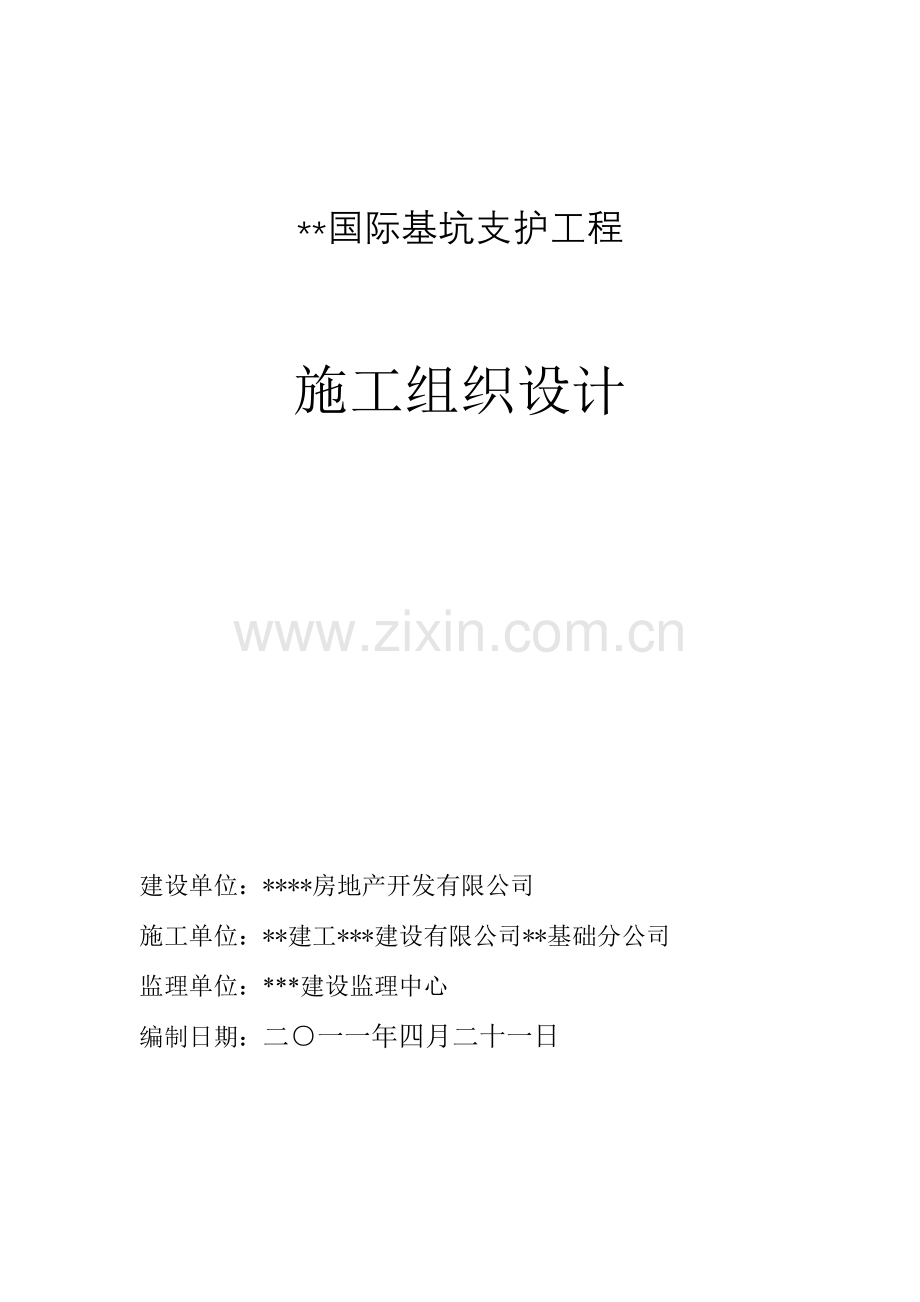

**国际基坑支护工程
施工组织设计
建设单位:****房地产开发有限公司
施工单位:**建工***建设有限公司**基础分公司
监理单位:***建设监理中心
编制日期:二○一一年四月二十一日
目 录
一、工程概况
二、支护设计依据
三、场地工程地质、水文地质概况
四、设计参数及设计原则
五、支护结构方案
六、材料及材质强度规定
七、土钉施工及规定
八、土方开挖的一般规定
九、基坑开挖监控
一、工程概况
1、工程建设地点:**市***3333号。
2、基坑支护区域面积:约4000平方米。
3、工程简介:**国际位于**大路以北,**街以东,地下满铺2层地下室,上托5-22层综合楼,框架(剪)结构。
二、支护设计依据
1、中华人民共和国行业标准 《建筑基坑支护技术规程》(JGJI20-99);
2、中华人民共和国行业标准 《建筑边坡支护技术规程》(GB50330-2023);
3、中华人民共和国行业标准 《建筑结构荷载规范》(GB50009-2023);
4、中国工程建设标准化协会标准《土层锚杆设计与施工规范》(CECS:22:9o);
5、中华人民共和国国家标准 《锚杆喷射混凝土艾护技术规范》(GB50086-2023)
6、中华人民共和国行业标准 《混凝土结构设计规范》(GB50010-2023);
7、吉林建筑工程学院勘测公司提供《岩土工程勘察报告》书。
三、场地工程地质、水文地质概况
工程现场地势较平坦,根据现有地质资料掌握底层资料上部分为的第四纪粘性土,下部为白垩纪泥岩,根据岩土的物理力学性质分为如下7 层。
1、重要地层描述如下:
第①层 杂填土:灰黑、黄褐色,重要成分为由建筑垃圾及粘性土,湿,稍密,层厚 1.40-3.40m。
第②层粉质粘十:黄褐色,灰褐色,可塑偏软-软状态,中档偏高压缩性,局部高压缩性。稍有光泽。无摇震反映。厚度4.20-6.80m,层顶标高223.43-226.26m。
第③层粉质粘十:褐、黄色,可塑-可塑偏硬状态,中压缩性。稍有光泽,无摇振反映,厚度0.50-2.20m,层顶标高219.12-220.51m。
第④层 粘上:褐黄、黄褐色,可塑偏硬-M 状态,厚度4.70-7.70m,层顶标高217.28-219.09m。
第⑤层 泥岩:紫红色,局部夹薄层灰白砂岩。全风化状态。厚度0.50-2.30m,层顶标高209.70-211.61m。
第⑥层 泥岩:紫红色,局部夹薄层灰白砂岩。强风化状态。厚度0.00-1.80m,层顶标高210.92-211.68m。
第⑦层泥岩:紫红色,局部夹薄层灰白砂岩。中风化状态。勘察揭露厚度4.40m,层顶标高208.60-210.91m。
2、地下水类型及埋藏、分布特点
场地下水共分两层
第一层属下潜水类型,赋存于第①一③层土体中,勘察孔中2023 年4 月实测地下初见水位1.20-3. 40m,初见水位标高224. 08-226. 66m,实测地下稳定水位0. 40-1. 60m,稳定水
位标高225. 23-227. 46m。
第二层属基岩裂隙水类型,赋存于第⑤一⑥层泥岩中分布不规律。
4. 地下水补给、排泄条件及动态变化
地下水土耍补给来源为大气降水补给及地下径流补给,以蒸发及地下径流等万式排泄,场地地下水随季节变化,6-9月份为丰水期,水位变化幅度1.0米左右,粉质粘土渗透系数地方经验值为K=0. 35m/d,基岩层渗透系数地方经验值K=2. 0m/d。
四、设计参数及设计原则
1、基坑变形:按二级基坑控制变形。
2.基坑探度:10米。
3.地下水位:取减少后地下水位-20米。
4. 边坡整体稳定系数规定不小于l.00。
5. 维护结构仅作为基坑施工临时支护结构,开挖完毕后暴漏时间不应超过一年或越冬。
6、支护顶面外5米内严禁堆载。
五、支护结构方案
1.护坡桩支护(北侧7轴-15轴):需支护长度50米。
①护坡桩:数量50根,采用钻机成孔,桩长13米,桩径0.5米,桩中心间距1米,强度C25,护坡桩采用水下灌注的方式进行浇注。
②护坡桩钢筋笼设计:主筋12A16,笼径0.4米,加强筋A14间距1米,箍筋A8间距20厘米。
2.土钉墙支护设计:基坑探10米
①采用1:0.5 放坡,坑下口线距建筑物0.8米,坑上口线距降水井0.2 米 (详见土万开挖示意图)。
②在地面下1.8米,3.8米5.8米,7.8米,9.5米处布设五排土钉,土钉长度分别为6米,6米,8米,8米,5米,下倾角5-10度,钻孔直径130毫米,分别配B20钢筋作为土钉。(详见土钉墙施工图示)
③土钉成孔后,插入钢筋,端部作90度弯钩,长度大于等于10d,土钉钢筋每隔2.0米设一对中支架,常压灌注p.032.5Mpa普通硅酸盐水泥浆,水灰比0.50,初凝后4-8小时补浆1-2次,强度20Mpa。
④在土钉端部挂Φ6. 5@200mm*200mm钢筋网片,距坡面40mm 以上,网片搭接长度不小于200mm,贴网片在土钉端部做加强结构钢筋,纵向用Bl2螺纹钢筋于土钉端部焊接,横向置于土钉弯钩内侧并点焊。
⑤挂好网片后喷射细石砼,强度C20,喷射厚度100m。
⑥在地面做1.5米宽防渗砼板,强度C20,厚100mm,内加1米宽
Φ6.5@200mm*200mm的钢筋网片。
⑦本方案采用信息法施工,根据实际情况可做适当调整。
六、材料及材质强度规定
1、钢材:钢筋 圆钢:一级钢;纹钢:二级钢
2、水泥:复合硅酸盐水泥
3、混凝土,水泥浆:喷铺面层:C20,注浆体强度M20
4、砂:中粗砂,沙中含混量不能大于3%
5、碎石:粒径不宜大于15mm级配合理
七、护坡桩施工规定
l、护坡桩为Φ500mm,钻孔灌注桩,主筋保护层厚度50mm,泪凝土强度等级C25。
2、排桩宜采用隔桩施工,并应在灌注混凝土后24小时进行临桩成孔施工。
3、桩孔质量标准:
钻头≥设计桩径,允许偏差:-20mm:
桩孔垂直度允许偏差:0.5%;
桩径允许偏差:≤±30mm;
桩位允许偏差:≤50mm;
孔底沉渣:≤200mm。
八、冠梁施工及规定(由主体单位设计施工)
九、土钉施工及规定
1、土钉墙施工可按下列顺序进行:
①应按设计规定开挖工作面,修正边坡,埋设喷射混凝土厚度控制标志。
②喷射第一层混凝土。
③钻孔安设上钉、注浆、安设连接件。
④绑扎钢筋网,喷射第二层混凝土。
⑤设立坡顶、坡面和坡脚饿排水系统。
2. 上层土钉注浆体及喷射混凝土面达成设计强度70%后方可开挖下层土方和下层土钉施工。
3、基坑开挖和土钉施工应按设计规定自上而下分段分进行,在机械开挖后,应辅以人工修整坡面,坡面平整度允许偏差±20mm,在坡面喷射混凝土支护前,应清除坡面虚土。
十、土方开挖的一般规定
土方开挖应遵循分层分片开挖,严禁超挖的原则,支护深度范围内土方开挖深度具体规定如下:
l、分层分片阶梯式开挖坑内土体至设计标高。
2、挖土以机械挖土为主,人工挖土为辅,机械开挖是严禁查过设计标高。
3、基坑开挖应做到:同时开挖、同时修整、同时支护、同时检测,保证基坑土体不长期外漏,保证坑壁稳定。
4、基坑挖土具体方案应由施工单位编制,经监理单位、建设单位、设计单位等有关单位审核认可后能实行,并由监理监督实行。
十一、基坑开挖监控
1、 监控目的:通过开挖过程中变形观测,及时掌握坡体及附近建筑物变形情况,了解施土进度及施工质量,为采用补救措施提供依据。
2、 检测项目:支护坡体水平位移及基坑边己有建筑物基础的位移及变形。
3、 监控报警值:本次基坑变形安全报警值为50mm,同一观测点的变形速率连续三天不大于3mm/d。
4、 应急措施:当坡体与附近建筑物变形超过报警值或变形速率超过规定值时应及时告知业主、监理、总包方进行会商,查找因素并做好应急措施,如减压、回填等,并考虑增长土钉或预应力锚杆补强。
十二、经专家论证对基坑解决意见如下
1、由于基坑有不明水源冲击喷锚方案在工程北侧无法施行,经专家论证北侧土方进行大面积卸载坡度达成1:1.5。
2、北侧塌方处砌红砖挡墙620mm宽,1.5m高对塌方土源进行阻挡。
3、西北面塌方处进行喷锚,喷锚厚度为50mm。
4、对办公室进行监测、观测,如有变化立即搬出。
5、东、南面未塌方处需要卸载,荷载远离基坑边3m处。
