长江航运集团船舶布线网络建设解决方案

2009-11

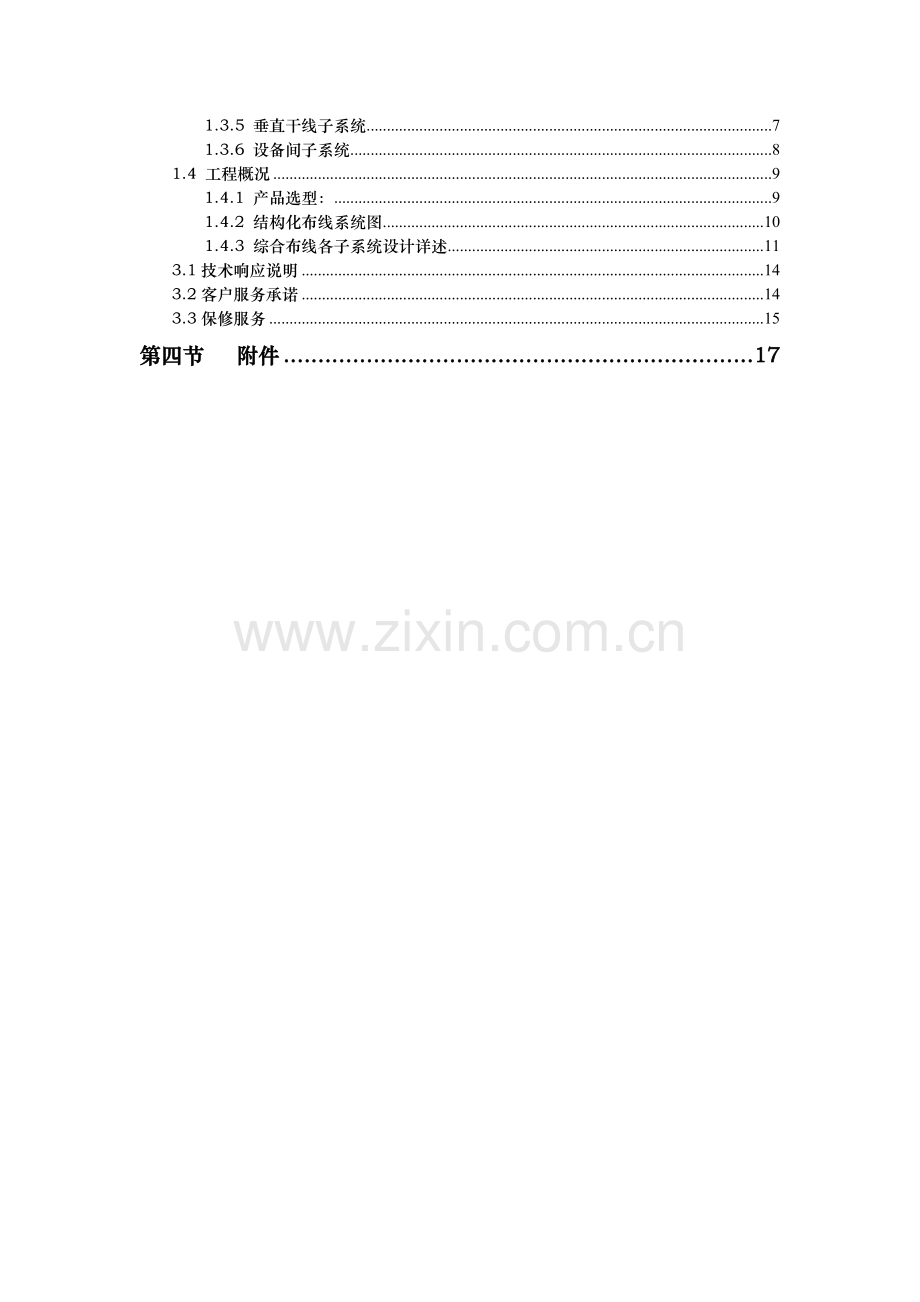

目 录
第一节 综合布线系统 3
1.1 前言 3
1.2 设计标准及规范 3
1.3 系统设计 5
1.3.1 综合布线系统组成 5
1.3.2 工作区子系统 5
1.3.3 水平子系统 6
1.3.4 管理子系统 6
1.3.5 垂直干线子系统 7
1.3.6 设备间子系统 8
1.4 工程概况 9
1.4.1 产品选型： 9
1.4.2 结构化布线系统图 10
1.4.3 综合布线各子系统设计详述 11
3.1技术响应说明 14
3.2客户服务承诺 14
3.3保修服务 15
第四节 附件 17

第一节 综合布线系统
1.1 前言
在信息化时代的今天，任何一座稍具规模的楼宇建筑，无论其用途是游轮、酒店、商场、办公、商住或高档住宅，都可能包含电话、传真、消防、安全监控、计算机网络、空调管理乃至综合业务数字网络等多种功能不同但物理属性相近的弱电系统。在建造中，传统做法是：各自设计，分别安装，以致线路密布，重复施工，互不相同，互不兼容。不仅难以互换还常互相干扰，更会因难以避免的房间用途和布置的变化导致重新穿墙、打洞、布线、安装。这些都给大楼的建造、维修、客户使用造成劳民伤财的不利影响。因此，随着信息技术的发展，社会需求的多样化，未来管理水平的提高，为优化楼宇投资者的效益和楼宇使用者的居住质量，将全楼宇的通信自动化，办公自动化和物业管理自动化的各系统融合构成一个统一的有机整体，既是技术发展的必然，也是楼宇现代化的标志。在智能建筑中，综合布线是连接各类信息的基础设施。
我公司设计的结构化综合布线系统兼容了众多厂商的布线和网络设备，将先进的双绞线和光纤技术完美地结合起来，达到信息资源的共享。运用我公司为您考虑的结构化综合布线系统，可以满足您对语音、数据、图像及传感器信号综合传输的带宽的要求，保证您对网络扩展于变化的长期需求。
1.2 背景介绍
中国长航以水上运输为核心主业，并经营造船工业、旅游、水上燃料贸易等航运相关产业。水上运输以江海直达、江海联运为特色，目前，海运占近一半的分量。
中国长航愿景目标是“世界内河第一，江海物流领先”。到2020年，资产、收入、利润等主要经济指标力争2000年翻两番，成为核心竞争力突出、自主增长机制健全、经济良性发展的同行业先进企业。
长航凤凰股份有限公司，是我国内河经营干散货专业化运输规模最大、江、海、洋全程物流实力最强的企业，母公司为中央直管企业中国长航（集团）总公司。公司总部设在“九省通衢”的武汉，公司拥有和控制各类干散货运输船舶1500艘，载重吨260万吨，主机功率34万千瓦，控股及合资公司12家。公司在宁波、上海、南京、徐州、芜湖、重庆等大都市，沿江、沿河、沿海主要港口及境外设有30多家分支机构，建立了辐射长江流域和南北沿海的揽货网络及中转配送服务体系。
近年来长航集团旅游业迅猛发展，拥有各类涉外、国内旅游船29艘,其中三至五星级涉外豪华游船18艘，涉外游船年接待量达10余万人次，占长江游船接待量的1/3左右。随着旅游行业的发展,乘客在游船上享受高质量网络服务的愿望也越来越迫切，对长航集团长江旅游服务提出了新的需求。
为了满足境内外乘客已经货船在长江沿线旅游能够享受到高质量的无线网络服务和船员远程办公的需求，湖北联通携手长航集团共同策划建设游船3G无线局域网项目，使乘客能够享受到最新、高速的3G无线网络服务。
1.3 项目概述
长航集团系无线局域网建设项目，采用联通最新的WCDMA技术，实现游船乘客的网络服务需求。湖北联通通过自身优势资源，长江流域的3G覆盖优势,使乘客能够在游船上用笔记本等终端设备连接到网络,实现网上冲浪,异地办公等功能。
由于游船材质的特殊性，基本为钢铁介质，通常情况下钢铁介质对微波信号的的能量吸收率较大，无线信号对铁没有很好的穿透性，会减弱舱室内的无线信号，在游船内建设无线网络对网络覆盖和信号强度提出了较高的要求。湖北联通拟采用依托3G资源，使用有线和无线相结合的方式对船舶进行无缝覆盖。
湖北联通根据自身实力,依托WCDMA网络的成熟性,采用星形拓扑结构和在适当的地方增加无线信号增强设备最大程度上解决无线网络的速度的问题。

1.3 项目范围
湖北联通作为国内最早一家具有全电信业务的电信运营商,可为用户提供“一站式”服务。在本次湖北联通承建的长航航运集团3G网络和视频监控需求中，主要包含以下内容
1) 用于总统套房和商务套房的3G上网；
2) 用于船舶公共区域和驾驶室的视频监控需求；
3) 由视频监控和3G上网需求衍生出来的综合布线。
1.4 设计标准及规范
本系统还参照以下的标准和规范进行设计：
（一）设计标准
² 《智能建筑设计标准》 （GB/T50314-2000）
² 《国际建筑物通用布线标准》 （ISO/IEC ID11801）
² 《商业建筑通讯布线标准》 （ANSI/EIA/TIA-568A）
² 《商业建筑电信通道及空间标准》 （ANSI/EIA/TIA-569A）
² 《商业建筑电信设施管理标准》 （ANSI/EIA/TIA-606）
² 《商业建筑通讯接地接续要求》 （ANSI/EIA/TIA-607）
² 《国家电气代码》 （NFPA 70）
² 《非屏蔽双绞线电缆特性追加条款》 （EIA/TIA TSB-36）
² 《非屏蔽双绞线连接硬件传输特性条款》 （EIA/TIA TSB-40A）
² 《非屏蔽双绞线布线系统传输测试标准》 （EIA/TIA TSB-67）
² 《异步传输模式标准》 （ATM 155M/622MBPS）
² 《工业标准及国际商务建筑布线标准》 （ETA/TIA-568）
² 《光纤分布数据接口标准》 （ANSI FDDI）
² 《综合业务数据网络标准》 （CCITT ISDN）
² 《10兆、百兆、千兆以太网络标准》 （IEEE 802.3系列）
² 《令牌环网标准》 （IEEE 802.5）
² 《异步、同步传输标准》 （X.21/RS232/RS422）
² 《大楼通信综合布线系统》 （YD/T926。1-1997）
² 《简明光纤布线指导》 （EIA/TIA TSB-72）
² 《开放办公室水平布线追加条款》 （EIA/TIA TSB-75）
（二）安装、设计规范
² 《民用建筑电气设计规范》 （GJ/ T16-92）
² 《电气装置安装工程施工及验收规范》 （GBJ232-90、92）
² 《建筑与建筑群综合布线系统工程设计规范》 （CES72：2001）
² 《建筑群综合布线系统工程施工验收规范》 （GB/T50312-2000）
² 《信息技术—用户建筑综合布线系统》 （ISO/IEC11801：1995）
² 《建筑防雷设计规范》 （GB50057-94）
² 《市内电话线线路工程设计规范》
² 《城市住宅区和办公楼电话通信设施设计规范》
² 《工业企业通信设计规范》
² 《工业企业通信接地设计规范》 （GBJ79-85）
² 《工业企业程控交换机工程设计规范》
² 《通信系统机房设计》 （GBKJ-90）
² 《电子计算机房设计规范》（GB50174-93）
² 《电信专用房屋设计规范》 （YDJ24-88）
² 《通信局接地设计暂行技术规范》 （YDJ26-89）
² 《智能建筑弱电工程设计施工图集》 （GJBT-471）
² 《大楼通信综合布线系统总规范》 （YD/T926.1-97）
1.5 系统设计
1.5.1 综合布线系统组成
水平子系统

建筑群

设备间子系统
垂直干线子系统
通讯间子系统
工作区子系统
从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统。

1.5.2 工作区子系统
工作区指从由水平系统而来的用户信息插座延伸至数据终端设备的连接线缆和适配器组成。工作区的UTP/FTP跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。

1.5.3 水平子系统
水平子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构，每个信息点均需连接到管理子系统。由UTP线缆构成。最大水平距离：90m（295ft）。指从管理间子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M。水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。因此要施工严格， 保证链路性能。
综合布线的水平线缆可采用六类、超五类双绞线、也可采用屏蔽双绞线。甚至可以采用光纤到桌面。

1.5.4 管理子系统
管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。
管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路能够延伸到建筑物内部各个工作区。是综合布线系统灵活性的集中体现。
管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的连接。线路的色标标记管理可在管理子系统中实现。

1.5.5 垂直干线子系统
垂直干线系统
设 备 间
垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。垂直干线子系统拓扑结构采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。
垂直主干线缆安装原则：从船体主设备间主配线架上至楼层分配线间各个管理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器），并符合ANSI TIA/EIA-569安装规定。
电缆安装性能原则：保证整个使用周期中电缆设施的初始性能和连续性能。
船体垂直主干线缆长度大于90M，则每个楼层配线间至少配置一条室内四芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。

1.5.6 设备间子系统
设备间子系统是一个集中化设备区，连接系统公共设备，如PBX、局域网(LAN)、主机、建筑自动化和保安系统，及通过垂直干线子系统连接至管理子系统。

设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群来的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的一、二层，位置不应远离电梯，而且为以后的扩展留有余地，不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。
设备间子系统空间要按ANSI/TIA/EIA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。
1.6 工程概况
长航集团豪华游轮均为地面4层的建筑。该布线系统要求所有信息(语音、数据、图像、视频信号等)传输的主要通道，必须支持现在以及未来语音、数据、图像等对信息高速传输的要求，实现企业各项现代办公、现代化管理的需要。而网络布线系统作为现代化办公楼的数据网络、通讯系统的基础平台。
根据贵方要求及网络技术发展的考虑，主干部分数据传输能力应不低于10000MBps.全部采用超五类电缆连接。
在本项目中，我们将采用美国康普SYSTIMAX iPatch的综合布线系统产品。
产品选型及厂家介绍
1.6.1 产品选型：
根据需求方的设计要求，我们在项目中数据部分采用多模光纤主干，及24口19寸机柜式光纤配线架，网络设备可同机柜方置，便于管理。
产品选型列表
设备名称
型号
单价
数量
3G无线网关
华为 B932
7500/台
2台
用户交换机
华为Quidway S2403TP-EA
2000/台
1台
超五类线
康普 超五类线(1061004CSL)
780/箱
7箱
水晶头
安普 RJ45水晶头
2/个
20个
RJ45插座
普天超五类RJ45插座模块(NJA5.566.021)
20/个
19个
天馈系统
需定制

2副
视频数据线
E国标RG-59/96编线铜高级线材(BNC)
4/两米
18条(长度视实际定)

1.6.2 结构化布线系统图

布线系统的总设备间设在第1楼的广播室内，考虑每个楼层的数据点数，按照最优原则设计。分别负责管理各楼层左右的信息点。
一楼有有3个视频监控摄像头和一个视频监控主机，二楼有3个视频监控摄像头，三楼是2个总统套房和6个商务套房需要上网以及5个视频监控摄像头（包括船内和观景台），4楼酒吧以及观景台需要4个监控点，5楼阳光甲板有1个监控摄像头
通讯间、设备间全部采用19英寸机柜式配线架，便于管理。水平数据信息点和采用超五类线。

1.6.3 综合布线各子系统设计详述
工作区子系统
工作区包括所有用户实际使用区域。共设数据信息点139个。为办公楼环境信息高速传输具体情况，信息点全部采用六类屏蔽RJ45信息模块，使用国标防尘墙上型插座面板。
信息点的设置说明：根据图纸提供的信息点作依据表；
信息墙座接口统一采用RJ-45接口,这样就能将当前和将来的网络管理产品方便的扩展进去，是真正面向未来的先进技术
楼层
数据信息点数量
5F
1
4F
4
3F
19
2F
3
1F
7
共计
34
合计：34个
注：①需要六类模块34个
水平子系统
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输，按照客户要求，选用超五类线，保证能充分满足各种宽度网络信号的传输。根据综合布线的标准，每个信息点长度为50－60M。此方案取50M计算。即：

垂直子系统
垂直子系统是通过建筑内部的的传输电缆，连接各个通讯间的信号连接到设备间。
通讯间子系统
管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。
楼层
24口超五类配线架
5F

4F

3F

2F

1F
1
共计
1

设备间子系统
设备间子系统是整个布线系统的中心单元。端接各个楼层的垂直干线及本楼层水平系统的端接。
由于在主设备间、管理间要放置相关网络与通信设备，因此综合布线接地要与设备间、配线间放置的应用设备接地系统一并考虑，符合应用设备要求的接地系统也一定满足综合布线接地的要求。综合布线系统要求各分配线间设专用接地线（BV-6mm2），以确保系统从始端至终端以及桥架均可靠接地，各层接地在弱电井中与接地引上铜排（3*40MM或以上）相连接，接地电阻不大于1欧姆。
天馈系统
因为华为B932无线网关需要放置在室内，所以需要加装一个特制的全向高增益天线，天线安装在船的外部，通过一根馈线和华为B932链接把室外信号接引道3G网关中并接入用户交换机。
1.7 华为B932
主要功能：
名称：3G超薄无线网关（B932）
支持HSDPA，最高上网速率达到3.6mbps
支持语音和数据业务
产品规格：
网络频段：UMTS/HSDPA 2100MHz GSM/GPRS/EDGE 850/900/1800/1900MHz
尺寸：155mm(L) X 115mm(W) X 27mm(H)
重量：< 500g
操作系统：Windows 2000/Windows XP/Vista OS
外部接口：1个 LAN 接口(RJ45) 1个电话接口(RJ11) 1个USB接口 外部天线接口

1.7 华为Quidway S2403TP-EA 交换机
主 要参数
交换机类型 运营级接入交换机
应用层级 二层
传输速率 10Mbps/100Mbps/1000Mbps
网络标准 IEEE 802.3,IEEE 802.3u,IEEE 802.3ab,IEEE 802.3z,IEEE 802.3x
端口结构 非模块化
端口数量 24
接口介质 10/100Base-TX，SFPCOMBO
传输模式 全双工/半双工自适应
交换方式 存储-转发
背板带宽 19.2Gbps
包转发率 6.55Mpps
VLAN支持 支持
QOS支持 支持
网管支持 支持
网管功能 支持CLI配置,支持Telnet远程配置,支持SNMP V1/V2/V3,支持RMON,支持集群管理HGMP V2,支持SSH v1/v2
MAC地址表 8K
模块化插槽数 2
电源 AC:额定电压范围:100-240V a.c;50/60Hz;
最大电压范围:90-264V;50/60Hz;
额定电压范围:-48- -60V
最大电压范围:-36- -72V
环境标准
工作温度 :0℃-45℃;
工作湿度: 10%～90%(非凝露)
尺寸(mm) 440*160*43.6
重量(Kg) <3
第三节 船舶上网计费
总统套和商务套房的计费由一卡通系统统一实现。由联通提供一条传输线路到一卡通商务主机，由商务主机控制所有电脑的上网要求，并按时长计费，客人在结账时，由一卡通统一收费。
第三节 售后服务及技术支持
3.1技术响应说明
优秀的产品，优秀的工程质量，优秀的服务体系
现在的社会是竞争的社会、是社会主义市场经济。要在这激烈的竞争中生存并发展需要的是超人一等的努力和能力。我们的思想是用我们的努力来取得用户的信任。用我们的技术优势来打开市场。
优秀产品的质量
本公司对自身所经销的产品的品质有严格的要求。事实上这也是从我们自己的利益来考虑的，一是这样做为日后的维护减轻了很多精力，二是这样做能树立起我们本公司的形象。所以我们公司要求严把质量关，我们保证所供设备为正常渠道之原装产品（行货），并以厂家提供的质量保证为准。
优秀的服务体系
本公司能在这竞争激烈的计算机市场中成长起来，靠的就是她的技术实力和良好的信誉。本公司有着一只非常专业的技术服务队伍和规范完备的服务体系，可以向用户提供高效，快捷，全面，规范的服务，也正因为如此，本公司拥有一批稳定可靠的供应商和越来越多信赖的用户。
3.2客户服务承诺
我公司本着诚心诚意为客户服务的宗旨，扎扎实实为客户解决问题的态度，向客户作出如下承诺：
电话支持服务——电话支持服务可以向合作伙伴及最终用户提供不限数量的电话技术支持服务
·公司对自己的产品提供高质量的电话技术支持。
·公司客户服务部的高级技术工程师和各地办事处的技术工程师可支持全线网络产品的技术问题。
·提供对一般用户每周5×8小时的电话支持，对于本次投标用户提供7×24小时的电话支持。
·服务响应时间：公司技术支持工程师在接到电话技术咨询的一个工作小时内作出响应，并随时与您取得联新，告知解决方案。
远程调试服务——为了更快捷更准确地通用户交流与解决问题，公司提供高效有力的远程调试服务，缩短了问题解决时间
·远程登录：可根据客户提交的故障记录报告情况，在征得客户许可得情况下，通过远程登录方式，帮助用户在线解决问题。目前提供三种远程登录方式：X.25PAD INTERNET telnet以及电话拨号得远程登录。
远程帮助服务
·公司可以通过email、传真等方式向客户提供咨询、问题解答等服务。
现场服务——当远程服务无法解决问题时，公司提供现场支持服务。如果产品在保修期内，则按照合同规定提供免费服务。
·服务范围：现场支持服务可以提供：产品安装、调试、故障排除等。对现场故障排除过程中得故障件维修不属此项服务范围。
·服务确认：现在支持服务以后，公司工程师向用户提交一份技术服务的书面报告。
响应时间：响应迅速——若客户网络在使用中出现故障，保修期内在接到客户报障电话后，市区内客户，我方工程技术人员2小时内到达现场维修；市区外客户，我方工程技术人员4小时内到达现场维修；省内地市客户，我方工程技术人员24内小时到达现场；省外客户，我方工程技术人员48小时内到达现场，全力为客户解决问题。
上门维护——定期对客户进行售后拜访，并且不定期电话咨询产品使用情况，跟踪客户网络系统运行状况。
培训服务——要熟练的使用和维护网络产品，掌握相关数据和技术是必不可少的。公司拥有优秀的网络培训教师，完善的课程设置，可以向客户提供针对公司产品的广泛的、深入的专业化技术培训。公司提供多种培训课程；由我公司设计、承建的网络工程，我方可承担客户方网络管理人员的技术培训及技术支持，帮助客户制定安全操作规程，以使客户方网络管理人员能够在短期内迅速开展工作。
·现场培训：公司可按照合同规定向最终用户提供现场培训，技术工程师将根据用户的具体应用情况向用户讲解相关的原理、配置和注意事项，让客户在系统安装、调试和以后的维护过程中均能得心应手。
3.3保修服务
·一旦设备出现故障，用户可以得到即时得免费故障诊断服务和技术支持。
·一旦确定故障为硬件故障，公司将按合同规定采取相应的备件措施。
我们的承诺
优秀的产品，优秀的工程质量，优秀的服务体系
售前服务：从用户的需求出发为精打细算，制定满足需求的多种解决方案，并帮助用户用最少的投入取得最优质、最高性能的产品。
售中服务：为用户提供上门服务，送货、安装、调试等。
售后服务：为用户提供培训，帮助用户解决使用中的问题，为用户提供改进意见，承诺本公司出售商品的包换、保修等多方位服务。
保修时间：除合同另有规定外，凡我公司提供的网络设备、计算机产品、电子器件若由非人为因素引起的故障、损坏，均依照产品供货商的保修惯例提供质保，保修期的起始日期为厂家出厂日期。
备件服务：当设备出现故障时，一旦确定故障为硬件故障，公司将按合同规定采取相应的备件措施。
紧急处理——若客户的设备出现故障不能正常工作，需更换的配件不能及时到达，在网络维护期内我方将无偿向客户提供应急设备，待客户所需配件到达后，再将备用设备取回；客户方应确保我方所提供应急设备的安全使用，不得损坏或拆封设备。

保修范围不包括：
雷击、进水、非正常的电压何不当的使用造成的损坏；
人为或自然灾害所造成的故障或损坏；
私自维修而产生的损坏；
使用非正规的劣质产品通讯线缆造成的损坏；
其他非产品原因而造成的损坏。
对于因上述原因造成损坏的情况，公司可能根据损坏情况向客户收取维修成本费。
我们将以最专业性的服务队伍，及时和全方位地关注客户每一个服务需求；通过提供广泛、全面和快捷的服务，使我们的客户体验到无处不在的满意和可信赖的贴心感受。　
第四节 附件
3、设备报价
