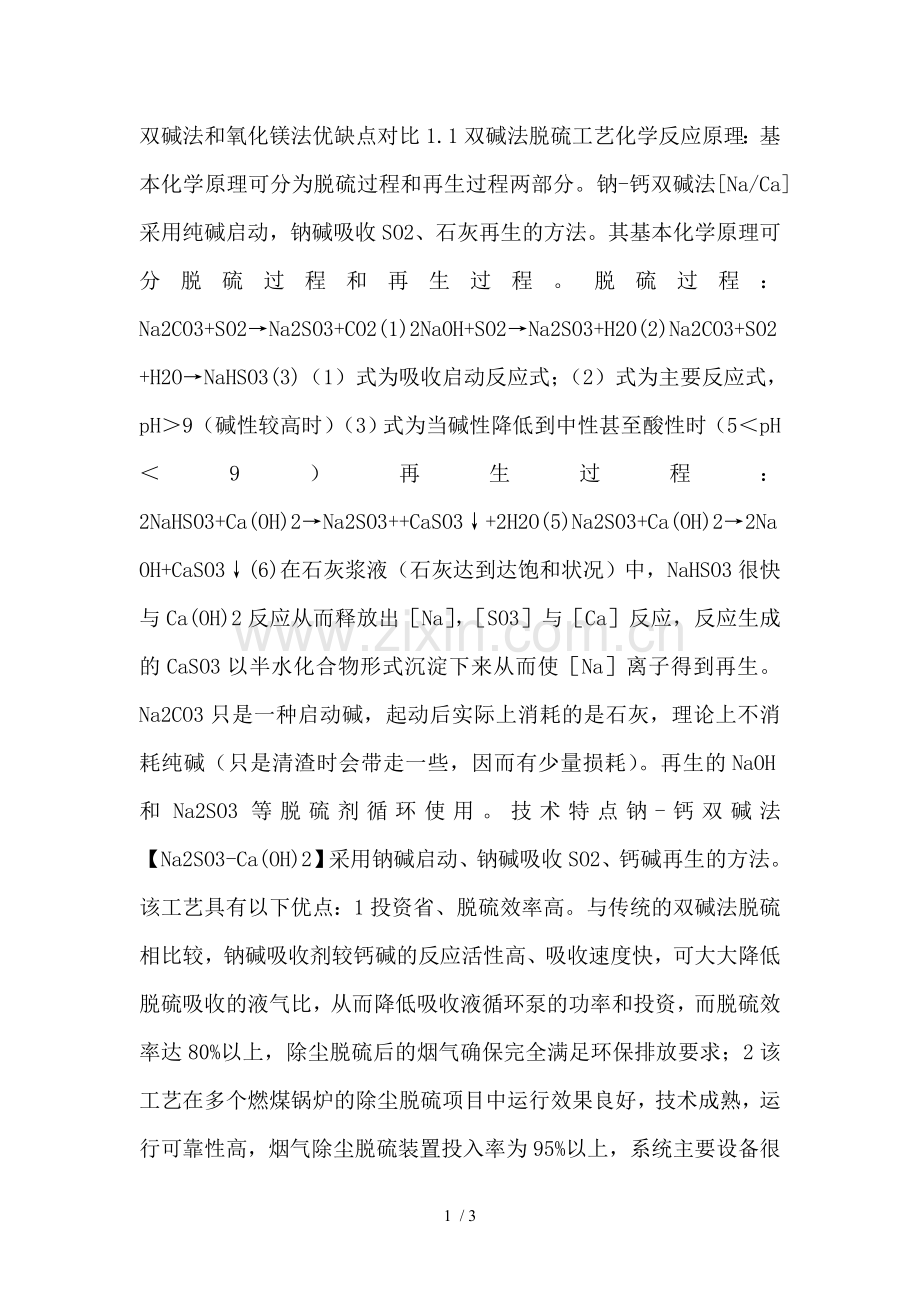

. 双碱法和氧化镁法优缺点对比1.1双碱法脱硫工艺化学反应原理：基本化学原理可分为脱硫过程和再生过程两部分。钠-钙双碱法Na/Ca采用纯碱启动，钠碱吸收SO2、石灰再生的方法。其基本化学原理可分脱硫过程和再生过程。脱硫过程：Na2CO3+SO2Na2SO3+CO2(1)2NaOH+SO2Na2SO3+H2O(2)Na2CO3+SO2+H2ONaHSO3(3)（1）式为吸收启动反应式；（2）式为主要反应式，pH9（碱性较高时）（3）式为当碱性降低到中性甚至酸性时（5pH9）再生过程：2NaHSO3+Ca(OH)2Na2SO3+CaSO3+2H2O(5)Na2SO3+Ca(OH)22NaOH+CaSO3(6)在石灰浆液（石灰达到达饱和状况）中，NaHSO3很快与Ca(OH)2反应从而释放出Na，SO3与Ca反应，反应生成的CaSO3以半水化合物形式沉淀下来从而使Na离子得到再生。Na2CO3只是一种启动碱，起动后实际上消耗的是石灰，理论上不消耗纯碱（只是清渣时会带走一些，因而有少量损耗）。再生的NaOH和Na2SO3等脱硫剂循环使用。技术特点钠-钙双碱法【Na2SO3-Ca(OH)2】采用钠碱启动、钠碱吸收SO2、钙碱再生的方法。该工艺具有以下优点：1投资省、脱硫效率高。与传统的双碱法脱硫相比较，钠碱吸收剂较钙碱的反应活性高、吸收速度快，可大大降低脱硫吸收的液气比，从而降低吸收液循环泵的功率和投资，而脱硫效率达80%以上，除尘脱硫后的烟气确保完全满足环保排放要求；2该工艺在多个燃煤锅炉的除尘脱硫项目中运行效果良好，技术成熟，运行可靠性高，烟气除尘脱硫装置投入率为95%以上，系统主要设备很少发生故障，因此不会因除尘脱硫设备故障影响主设备的安全运行；3对操作弹性大，对燃烧煤种含硫量的变化适应性强。旋流板塔用碱液作为脱硫剂，工艺吸收效果好，吸收剂利用率高，可根据锅炉煤种变化，适当调节pH值、液气比等因素，以保证设计脱硫率的实现；4再生和沉淀分离在塔外，大大降低塔内和管道内的结垢机会；5钠碱循环利用，损耗少，运行成本低；6正常操作下吸收过程无废水排放，脱硫渣无毒，溶解度极小，无二次污染，可综合利用；7灰水易沉淀分离，可大大降低水池的投资；8钠碱吸收剂反应活性高、吸收速度快，可降低液气比，从而既可降低运行费用，又可减少水池、水泵和管道的投资；9可利用石灰生产线当中的除尘灰作为再生剂(实际消耗物)，运行成本低。10钠-钙双碱法除尘脱硫一体化工艺、设备简单，占地面积小，设备维护费用少，基本不耗钠碱，投资和运行费用低，运行稳定，烟气处理效果良好，非常适合石灰生产线的烟尘治理。2.2氧化镁脱硫工艺工作原理氧化镁湿法脱硫工艺（简称：镁法脱硫）与石灰-石膏法脱硫工艺类似，它是以氧化镁（MgO）为原料，经熟化生成氢氧化镁（Mg(OH)2）作为脱硫剂的一种先进、高效、经济的脱硫系统。在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化镁进行化学反应从而被脱除，最终反应产物为亚硫酸镁和硫酸镁混合物。如采用强制氧化工艺，最终反应产物为硫酸镁溶液，经脱水干燥后形成硫酸镁晶体。反应过程1、熟化MgO+H2OMg(OH)22、吸收SO2+H2OH2SO3SO3+H2OH2SO43、中和Mg(OH)2+H2SO3MgSO3+2H2OMg(OH)2+H2SO4MgSO4+2H2OMg(OH)2+2HClMgCl2+2H2OMg(OH)2+2HFMgF2+2H2O4、氧化2MgSO3+O22MgSO45、结晶MgSO3+3H2OMgSO33H2OMgSO4+7H2OMgSO47H2O系统组成脱硫系统主要由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。锅炉/窑炉除尘器引风机浓缩塔吸收塔烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入浓缩塔、吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。系统一般装3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸镁被鼓入的空气氧化成硫酸镁晶体。同时，由吸收剂制备系统向吸收氧化系统供给新鲜的氢氧化镁3 / 3
