阀门种类及材质.doc

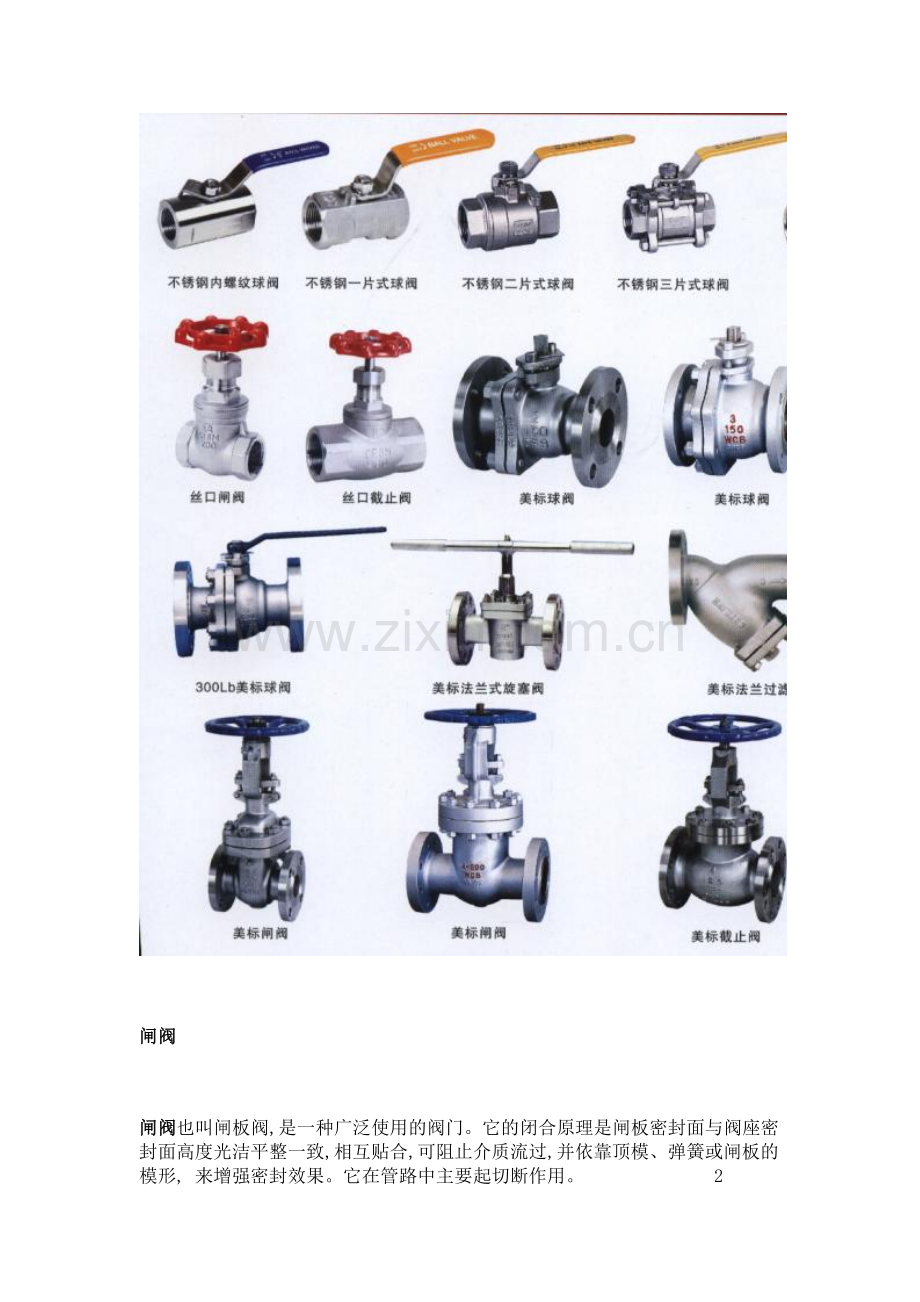

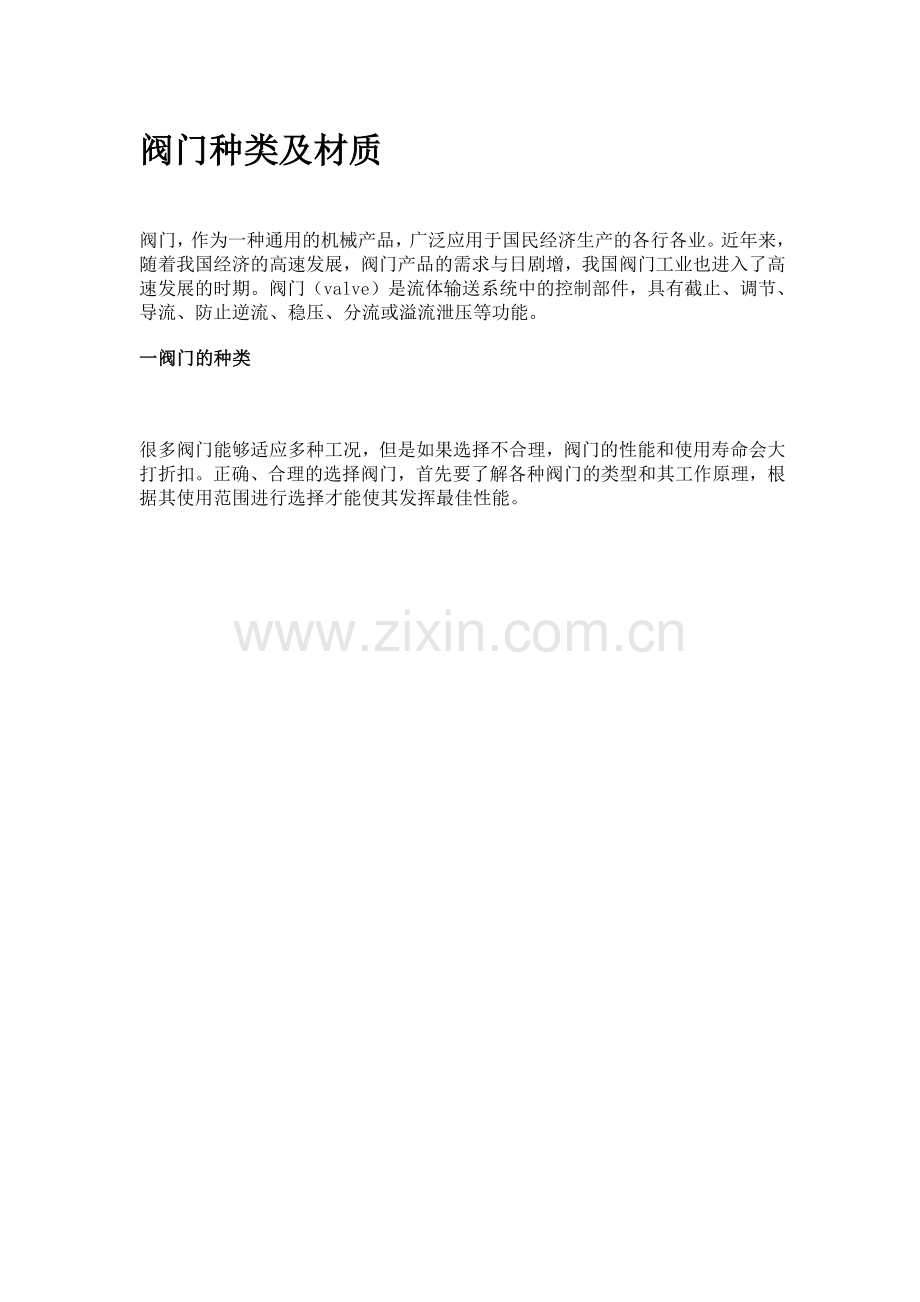

阀门种类及材质阀门，作为一种通用的机械产品，广泛应用于国民经济生产的各行各业。近年来，随着我国经济的高速发展，阀门产品的需求与日剧增，我国阀门工业也进入了高速发展的时期。阀门（valve）是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。一阀门的种类很多阀门能够适应多种工况，但是如果选择不合理，阀门的性能和使用寿命会大打折扣。正确、合理的选择阀门，首先要了解各种阀门的类型和其工作原理，根据其使用范围进行选择才能使其发挥最佳性能。闸阀闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。2优点是:流体阻力小,启闭省劲,可以在介质双向流动的情况下使用, 没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。闸阀按阀杆螺纹分两类：一是明杆式 ,二是暗杆式。4按闸板构造分两类：一是平行 ,二是模式。截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。它的闭合原理是,依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。截止阀分为三类:直通式、直角式及直流式斜截止阀蝶阀蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单,开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济,而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀, 在各行业得到广泛的应用。球阀分两类：一是浮动球式, 二是固定球式。球阀原理图旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。2旋塞阀的种类很多,有直通式、三通式和四通式。减压阀减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50% 。减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。活塞式减压阀是通过活塞的作用进行减压的阀门。弹簧薄膜式减压阀,是依靠弹簧和薄膜来进行压力平衡的。疏水阀疏水阀也叫阻汽排水阀、汽水阀、疏水器等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。疏水阀种类很多,有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。浮筒式疏水阀二金属阀门的材质分类阀门通常由阀体、阀盖、阀瓣、阀杆、热片、填料及驱动件组成。我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板阀瓣、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。阀体、阀盖、阀瓣材料阀体、阀盖和阀瓣是阀门主要零件，直接承受介质压力，所用材料必须符合“阀门的压力与温度等级”的规定。常用材料有下面几种： 灰铸铁灰铸铁适用于公称压力PN1.0MPa，温度为10200的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号：HT200、HT250、HT300、HT350 可锻铸铁适用于公称压力PN2.5MPa，温度为30300的水、蒸汽、空气及油品介质。常用牌号：KTH30006、KTH33008、KTH35010 球墨铸铁适用于PN4.0MPa，温度为30350的水、蒸汽、空气及油品等介质。常用牌号：QT40015、QT45010、QT5007 碳素钢适用于公称压力PN32.0MPa，温度为30425的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号：WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn 铜合金适用于PN2.5MPa的水、海水、氧气、空气、油品等介质，以及温度40250的蒸汽介质。常用牌号：ZGnSn10Zn2(锡青铜)，H62、Hpb591（黄铜）、QAZ192、QA194(铝青铜) 高温铜适用于公称压力PN17.0MPA、温度570的蒸汽及石油产品。常用牌号：ZGCr5Mo，ZG20CrMoV,ZG15Gr1Mo1V,12CrMoV,WC6,WC9等 低温钢适用于公称压力PN6.4Mpa,温度196乙烯，丙烯，液态天然气，液氮等介质。常用牌号：ZG1Cr18Ni9、0Cr18Ni9、1Cr18Ni9Ti、ZG0Cr18Ni9 不锈耐酸钢适用于公称压力PN6.4Mpa、温度200硝酸，醋酸等介质。常用牌号：ZG0Cr18Ni9Ti、ZG0Cr18Ni10，ZG1Cr18Ni12Mo2Ti。密封面材料密封面是阀门最关键的工作面，密封面质量的好坏关系到阀门的使用寿命。通常密封面材料要考虑耐腐蚀，耐擦伤，耐冲蚀，抗氧化等因素 软质材料橡胶（包括丁睛橡胶，氟橡胶等）塑料（聚四氟乙烯，尼龙等） 硬密封材料铜合金（用于低压阀门）铬不锈钢（用于普通高中压阀门）司太立合金（用于高温高压阀门及强腐蚀阀门）镍基合金（用于腐蚀性介质）图片来源：化工707论坛微信公众号阀杆材料阀杆在阀门开启和关闭过程中，承受拉、压和扭转作用力，并与介质直接接触，同时和填料之间还有相对的摩擦运动。因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性，有一定的耐腐蚀性和抗擦伤性，以及良好的工艺性。 碳素钢用于低压和介质温度不超过300的水、蒸汽介质时，一般选用A5普通碳素钢。用于中压和介质温度不超过450的水、蒸汽介质时，一般选用35优质碳素钢。 合金钢用于中压和高压，介质温度不超过450的水、蒸汽、石油等介质时，一般选用40Cr（铬钢）。用于高压、介质温度不超过540的水、蒸汽等介质时，可选用38CrMoALA渗氮钢。用于高压、介质温度不超过570的蒸汽介质时，一般选用25Cr2MoVA铬钼钒钢。 不锈耐酸钢用于中压和高压、介质温度不超过450的非腐蚀性介质与弱腐蚀性介质，可选用1Cr13、2Cr13、3Cr13铬不锈钢。用于腐蚀性介质时，可选用Cr17Ni2、1Cr18Ni9Ti、Cr18Ni12Mo2Ti、Cr18Ni12Mo3Ti等不锈耐酸钢和PH15-7Mo沉淀硬化钢。 耐热钢用于介质温度不超过600的高温阀门时，可选用4Cr10Si2Mo马氏体型耐热钢和4Cr14Ni14W2Mo奥氏体型耐热钢。三塑料阀门随着人们生活水平的提高，各种用品的多样化，塑料阀门也开始兴起。相比其普通的金属阀门，塑料阀门大多有耐腐蚀，重量轻，不结垢，价格便宜等优点。那塑料阀门种类和特点有哪些呢？塑料隔膜阀 适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-4095 过流部件采用RPP注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门 密封件膜片采用F46或PFA制造，耐折次数1200次，耐腐蚀性能与F4相当 采用螺杆升降结构，启闭力矩大，平稳性好塑料底阀 一般由聚丙烯RPP制成,重量轻,安装方便 连接方式有:法兰式,产品结构形式有:浮球式 密封性能优越.能耐酸.耐碱,耐腐蚀.使用时间长.广泛应用于化工,化纤、氯碱、电力,制药,农药,染料,冶炼,食品、污水处理,海水养殖,等行业。塑料止回阀 该阀采用双导向和不锈钢弹簧缓冲技术，使噪声减少达到消声的目的，延长了使用寿命，确保使用质量。 工作压力高：各种材质在常温下工作压力分别可达1.0Mpa。 使用温度广：PVDF的使用温度为-20+120;RPP的使用温度为-20+95;UPVC的使用温度-50+85。 抗冲性能好：RPP,UPVC,PVDF,CPVC具有较高的机械强度和耐冲击性。 液体流动阻力小：产品内壁光滑，摩擦系数小，输送效率高。 化学性能优：本产品无毒、无味、耐酸碱、耐腐蚀，使用范围广。PPR主要用于食品、饮料、自来水、纯净水等具有卫生要求的液体管道及设备，也可用于腐蚀性小的液体管道及设备;RPP,UPVC,PVDF,CPVC主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。 安装方便、密封性好：本产品质轻，采用粘接或焊接，管件齐全，施工简便，密封性好，劳动强度小止回阀结构图 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
