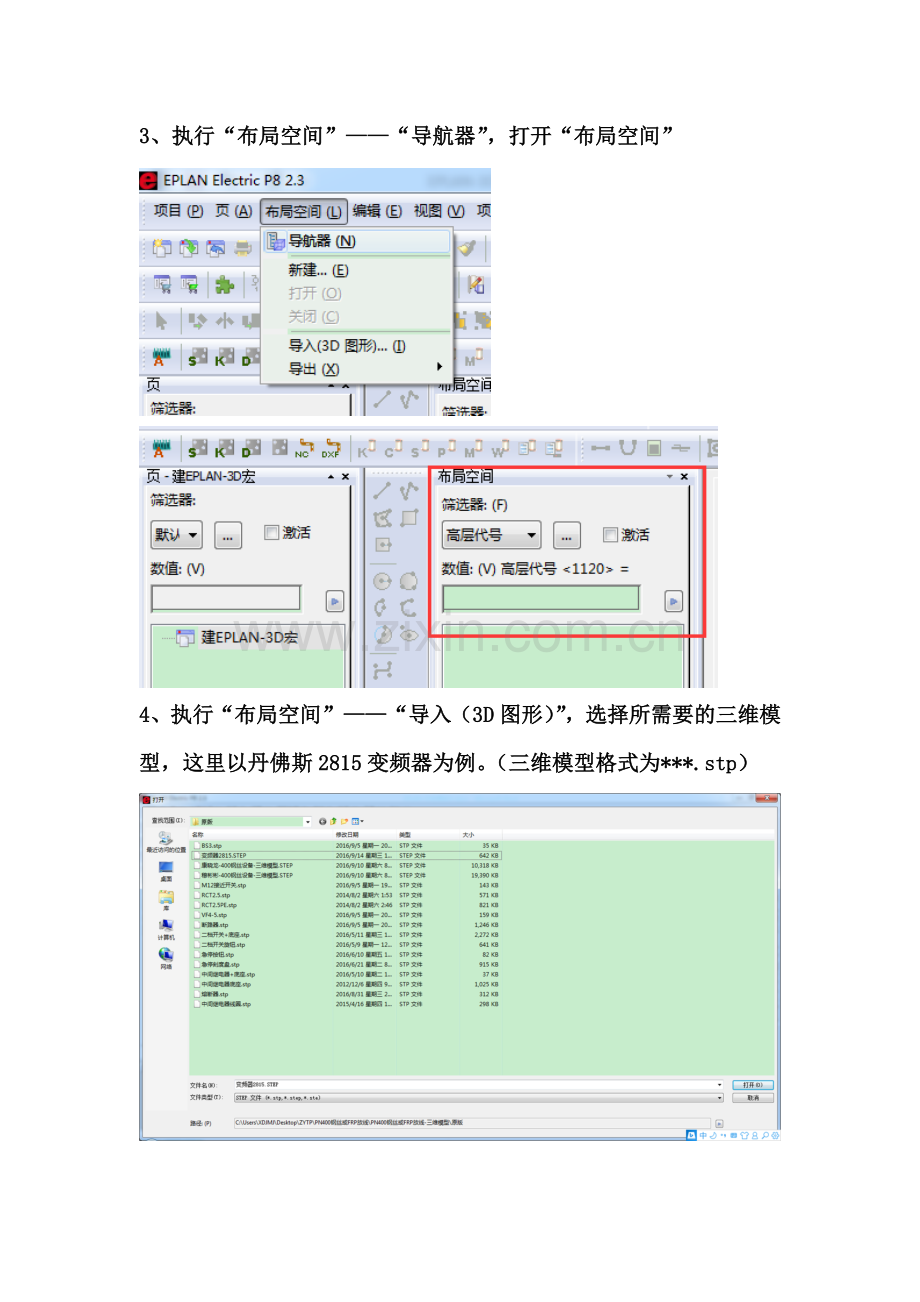

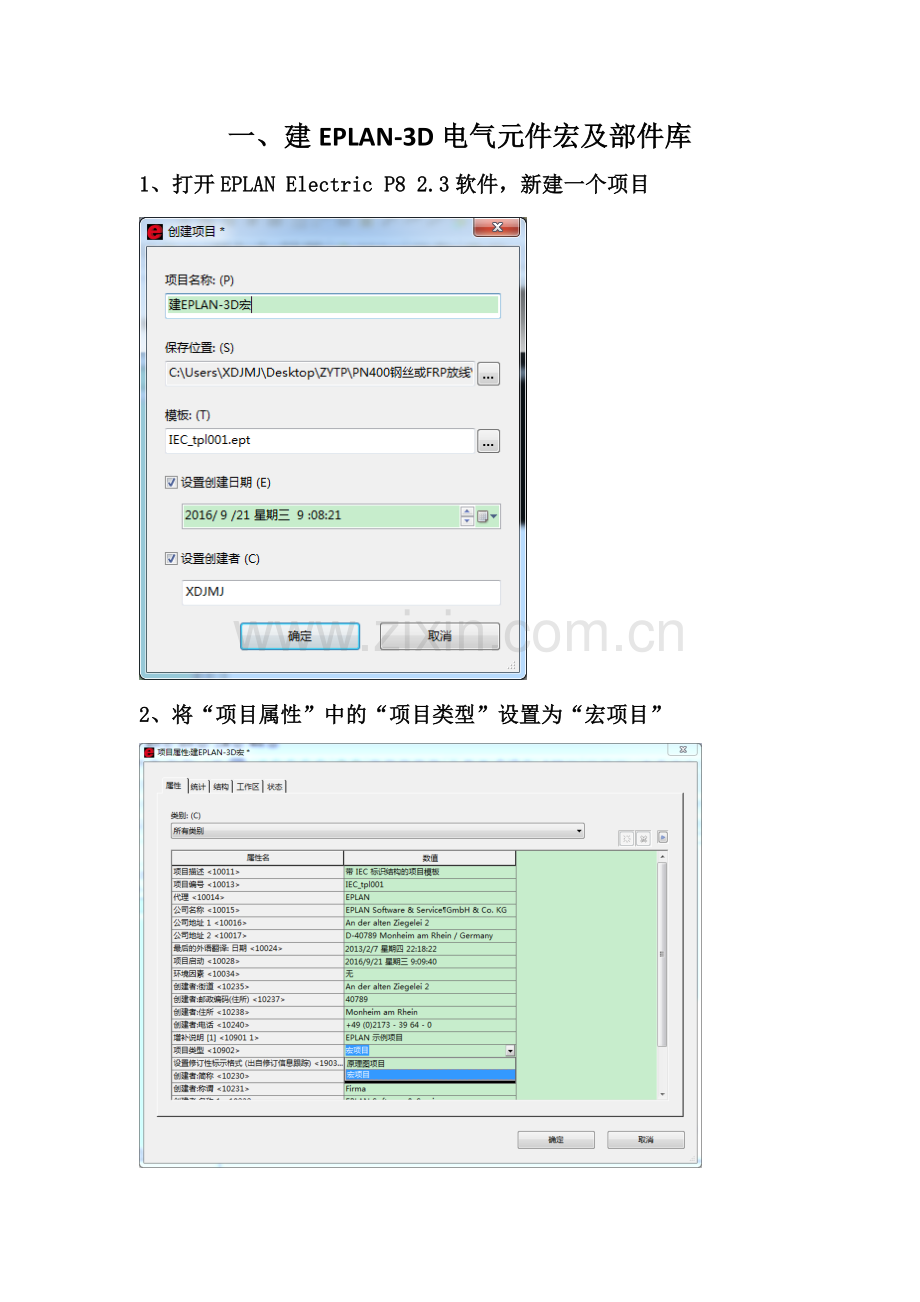

1、一、建EPLAN-3D电气元件宏及部件库1、打开EPLAN Electric P8 2.3软件,新建一个项目2、将“项目属性”中的“项目类型”设置为“宏项目”3、执行“布局空间”“导航器”,打开“布局空间”4、执行“布局空间”“导入(3D图形)”,选择所需要的三维模型,这里以丹佛斯2815变频器为例。(三维模型格式为*.stp)5、从“布局空间”可以看到,该三维模型由两个逻辑组件组成。在图形界面中选中该三维模型所有的“逻辑组件”;执行“编辑”“图形”“合并”,会出现一个基准点需要放置(在图形界面中找一个位置放置);此时逻辑组件合并为一个。6、执行“编辑”“设备逻辑”“放置区域”“定义”,将变频
2、器底面定义为放置区域()。放置区域是和安装面(安装板)接触的面。使用“工具栏”中的“旋转视角”,调节三维模型的视角7、双击三维模型,打开属性对话框,单击“格式”标签,修改透明度。8、执行“视图”“连接点代号”和“连接点方向”。9、进行“电气连接点”定义。执行“编辑”“设备逻辑”“连接点排列样式”“定义连接点”命令,在图形界面中选择(单击)电气连接点的位置,打开属性对话框。10、在上一步中,对打开的属性对话框进行编辑,如连接点代号、连接点位置(X位置、Y位置、Z位置)、布线方向(不要选自动)、连接点方向(X向量、Y向量、Z向量)、线长裕量、最小截面积、最大截面积等进行定义。注:连接点位置是(X,
3、Y,Z)的坐标。连接点方向是(X,Y,Z)的向量方向,一般Y=1时方向向上,Y=-1时方向向下。连接点代号必须和原理图符号或符号宏中的连接点代号一致。通过打开“视图”中的“连接点代号”和“连接点方向”,可以看到三维模型中已经定义好的“连接点代号”和“连接点方向”。此时三维模型编辑已基本完成11、选中编辑好的三维模型,执行“编辑”“创建窗口宏”命令,打开对话框进行编辑,此处与创建2D窗口宏相同。此时3D窗口宏创建完成。12、执行“工具“部件”“管理”,打开对话框。找到“变频器2815”的部件,将“技术数据”中的“宏”路径设置为刚刚保存的3D窗口宏。 保存后同步数据,此时变频器2815的3D部件库
4、建立完成。此处同2D部件库的建立。注:如果原来设置的“技术数据”中的“宏”路径为原理图符号宏的路径,则将符号宏的路径改为“功能模板”“符号宏”。二、建EPLAN-3D箱柜宏及部件库1、箱柜宏的建立前七步同电气元件宏的建立(注意不要将三维模型的组件进行合并,需要对每个组件进行定义,如门、安装板、柜体、框架等)。2、定义“门”,双击“门”逻辑组件,打开属性对话框,执行“部件放置”“功能定义”“机械”“系统附件”“机柜”“门”,确认。(安装板、柜体、框架等逻辑组件的定义方法同“门”)。3、选中一个逻辑组件,右击执行“隐藏”命令,可以将不想看到的逻辑组件隐藏掉。4、定义安装面,执行“编辑”“逻辑组件”
5、“安装面”,定义安装板上的安装面。注:安装面的定义不局限于安装板,像门表面、柜体侧面等都可以定义安装面;安装面是用来放置3D宏的;放置区域是和安装面接触的面。安装面定义完成后,会在相应的位置下显示安装面,此处是将安装面定义在安装板上。5、3D箱柜窗口宏和部件库的建立同3D电气元件窗口宏和部件库的建立,与2D窗口宏和部件库的建立相同,此处不做赘述。三、3D电气安装布局(以PN400钢丝或FRP放线为例)1、打开一个已经完成的“原理图项目”,执行“布局空间”“导航器”,新建一个布局空间。插入所需的箱柜,双击左侧的“安装板”。2、执行“选项”“干涉检查”,此时EPLAN会自动对元件之间的干涉进行实时
6、检查;相互干涉的元件默认为“红色”显示,并且无法进行放置。3、根据设计,从“部件库”中选择需要的“线槽”、“导轨”进行布局4、执行“项目数据”“设备/部件”“3D安装布局导航器”;将电气元件按照设计要求拖放至安装板导轨上。与2D安装板布局类似。四、3D布局转为2D安装板布局1、生成2D安装板布局图(模型视图)。新建一个页,“页类型”设置为“模型视图(交互式)”,确定。2、执行“插入”“图形”“模型视图”,在页中选择一个区域后,会弹出“模型视图”对话框3、在“模型视图”中,单击“基本组件”,打开“3D对象选择”,此处选择安装板作为“3D对象选择”,确认。4、在“模型视图”中,单击“组件标签”,打
7、开“设置:标签”,“配置”选择“默认”,“功能定义”中的“属性”根据需要进行设置,确认。(例如显示设备标识符、端子排号和序号等)5、在“模型视图”中,将“视角”设为“前”,“比例设置”设为“适应”。 6、在“模型视图”中,设置完成后,确认,就会生成相应的2D安装板布置图。7、如果3D安装设置发生变更后(如修改电气元件、安装位置变更),在对应的“模型视图”会有提示“模型视图并非最新”。(如下图中,将3D布局中的断路器删掉,在对应的“模型视图”就会提示“模型视图并非最新”) 五、3D自动布线1、3D布局完成后,执行“项目数据”“连接”“生成布线路径网络”,会自动在线槽中生成布线路径用于走线2、对于
8、“门”、“面板”等安装的开关、按钮等没有线槽的地方需要进行手动布线。执行“插入”“布线路径”,根据需要在“安装面”上绘制布线路径。注:布线路径必须连续,中间不能有断开的地方,否则会影响布线。3、选中需要优化网络的区域,执行“项目数据”“连接”“自动优化网络”,进行布线路径(最短路径)的自动优化。 4、选中需要布线的区域,执行“项目数据”“连接”“布线(布局空间)”,此时EPLAN会根据“原理图”中“源”和“目标”的连接关系进行自动布线。 5、更改布线。根据需要进行布线的修改,执行“项目数据”“连接”“更改布线”;选择“更改前的路径”和“更改后的路径”,按“空格”后会弹出“连接”对话框;选中需要修改的“连接”,确认后即可更改布线。六、发现的一些问题1、3D布局时,尺寸测量比较麻烦,尺寸不能显示,对布局会带来很大的不便。2、EPLAN Electric P8 2.0和EPLAN Electric P8 2.3不兼容:(1)、表现在2.3版本可以使用2.0版本的宏,而2.0版本不能使用2.3版本的宏。(2)、表现在用2.3版本打开2.0版本的原理图后,当进行3D自动不布线时会出现布线不全(有些连接不会进行布线)的情况3、3D布局转2D布局后需要手动添加尺寸等。4、由于是3D布局,对电脑的硬件配置要求较高。
