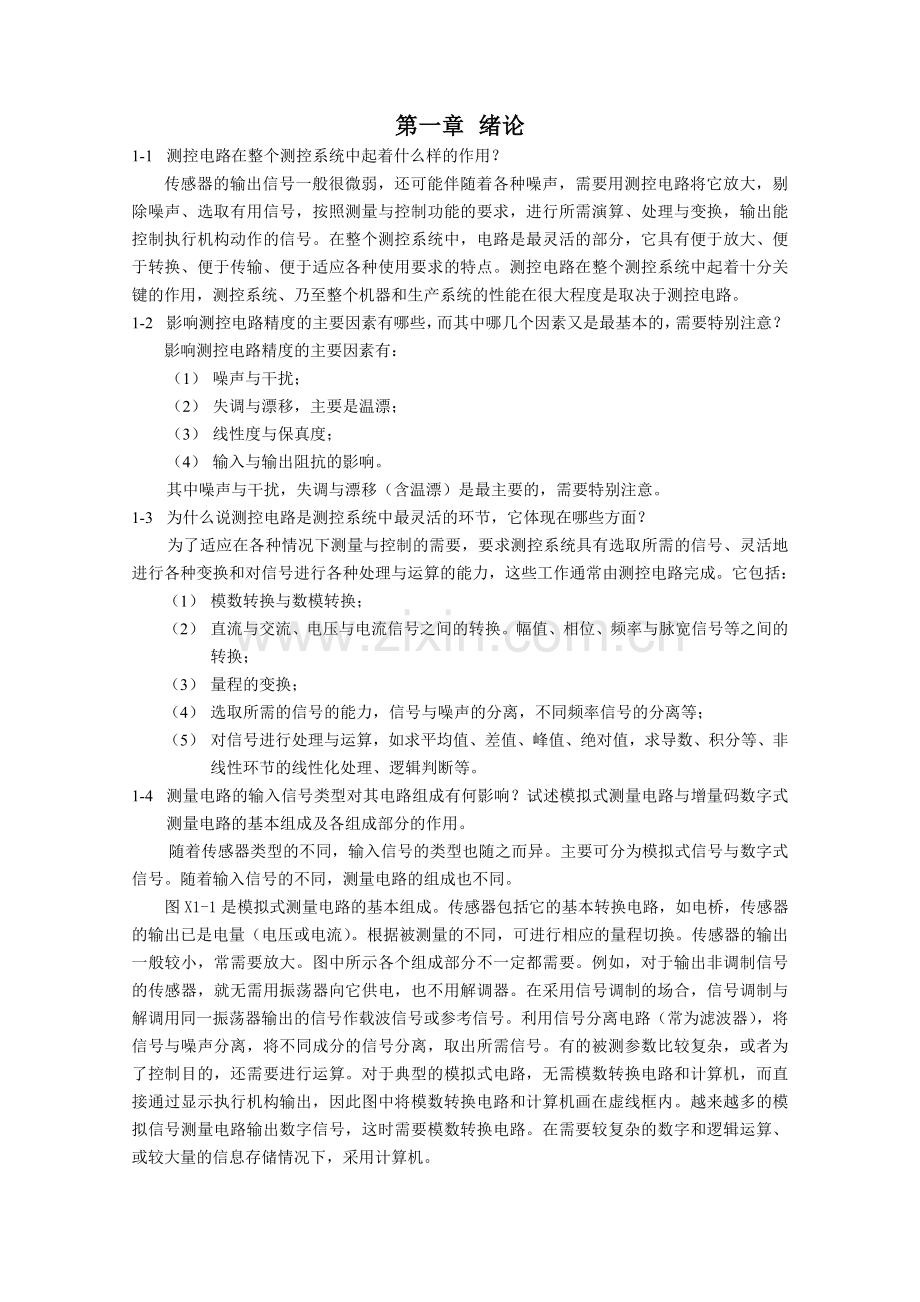

第一章 绪论
1-1 测控电路在整个测控系统中起着什么样的作用？
传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？
影响测控电路精度的主要因素有：
（1） 噪声与干扰；
（2） 失调与漂移，主要是温漂；
（3） 线性度与保真度；
（4） 输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-3 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？
为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。它包括：
（1） 模数转换与数模转换；
（2） 直流与交流、电压与电流信号之间的转换。幅值、相位、频率与脉宽信号等之间的转换；
（3） 量程的变换；
（4） 选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；
（5） 对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1-4 测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。主要可分为模拟式信号与数字式信号。随着输入信号的不同，测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。根据被测量的不同，可进行相应的量程切换。传感器的输出一般较小，常需要放大。图中所示各个组成部分不一定都需要。例如，对于输出非调制信号的传感器，就无需用振荡器向它供电，也不用解调器。在采用信号调制的场合，信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。利用信号分离电路（常为滤波器），将信号与噪声分离，将不同成分的信号分离，取出所需信号。有的被测参数比较复杂，或者为了控制目的，还需要进行运算。对于典型的模拟式电路，无需模数转换电路和计算机，而直接通过显示执行机构输出，因此图中将模数转换电路和计算机画在虚线框内。越来越多的模拟信号测量电路输出数字信号，这时需要模数转换电路。在需要较复杂的数字和逻辑运算、或较大量的信息存储情况下，采用计算机。
电路
图X1-1
传 感 器
量程切换电路
放 大 器
解 调 器
信号分离电路
运 算 电 路
模数转换电路
计 算 机
显示执行机构
振 荡 器
电 源

传 感 器
显示执行机构
计 算 机
锁 存 器
计 数 器
变换电路
脉冲当量
放 大 器
整形电路
细分电路
辨向电路
指令传感器
电路
手动采样
锁 存 令
增量码数字式测量电路的基本组成见图X1-2。一般来说增量码传感器输出的周期信号也是比较微小的，需要首先将信号放大。传感器输出信号一个周期所对应的被测量值往往不够小，为了提高分辨力，需要进行内插细分。可以对交变信号直接处理进行细分，也可能需先将它整形成为方波后再进行细分。在有的情况下，增量码一个周期所对应的量不是一个便于读出的量（例如，在激光干涉仪中反射镜移动半个波长信号变化一个周期），需要对脉冲当量进行变换。被测量增大或减小，增量码都作周期变化，需要采用适当的方法辨别被测量变化的方向，辨向电路按辨向结果控制计数器作加法或减法计数。在有的情况下辨向电路还同时控制细分与脉冲当量变换电路作加或减运行。采样指令到来时，将计数器所计的数送入锁存器，显示执行机构显示该状态下被测量量值，或按测量值执行相应动作。在需要较复杂的数字和逻辑运算、或较大量的信息存储情况下，采用计算机。
1-5 为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。一是对扰动的测量误差影响控制精度。二是扰动模型的不精确性影响控制精度。比较好的方法是采用闭环控制。
闭环控制系统的的基本组成见图X1-3。它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。为了防止振荡，需要引入适当的积分环节。在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。图X1-3为原理性构成。

控制电路
设定
电路
比较
电路
校正
电路
转换
电路

给定
机构
执行
机构
被控
对象
输出
传感器
扰动
图X1-3 闭环控制系统的基本组成

第二章 信号放大电路
2-4 什么是CAZ运算放大器？它与自动调零放大电路的主要区别是什么？何种场合下采用较为合适？
CAZ运算放大器是轮换自动校零集成运算放大器的简称，它通过模拟开关的切换，使内部两个性能一致的运算放大器交替地工作在信号放大和自动校零两种不同的状态。它与自动调零放大电路的主要区别是由于两个放大器轮换工作，因此始终保持有一个运算放大器对输入信号进行放大并输出，输出稳定无波动，性能优于由通用集成运算放大器组成的自动调零放大电路，但是电路成本较高，且对共模电压无抑制作用。应用于传感器输出信号极为微弱，输出要求稳定、漂移极低，对共模电压抑制要求不高的场合。

2-5 请说明ICL7650斩波稳零集成运算放大器是如何提高其共模抑制比的？
ICL7650的输出（见式2－6），其共模信号误差项Kc1Uc相当于输入端的共模误差电压Ucˊ，即

式中K1、Kc1分别为运算放大器N1的开环放大倍数和开环共模放大倍数；K1＇为运算放大器N1由侧向端A1输入时的放大倍数；K2为运算放大器N2的开环放大倍数。设计中可使K1＇≈K1， K2>>1，所以，因此整个集成运算放大器的共模抑制比CMRR比运算放大器N1的共模抑制比CMRR1（一般可达80dB）提高了K2倍。
2-6 何谓自举电路？应用于何种场合？请举一例说明之。
自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。应用于传感器的输出阻抗很高（如电容式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。图2-7所示电路就是它的例子。
2-7 什么是高共模抑制比放大电路？应用何种场合？
有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。应用于要求共模抑制比大于100dB的场合，例如人体心电测量。
2-8图2-8b所示电路，N1、N2为理想运算放大器，R4=R2=R1=R3=R，试求其闭环电压放大倍数。
由图2-8b和题设可得u01 =ui1 (1+R2 /R1) = 2ui1 , u0=ui2 (1+R4 /R3 )–2ui1 R4/R3 =2ui2–2 ui1=2(ui2-ui1)，所以其闭环电压放大倍数Kf=2。
2-9 图2-9所示电路，N1、N2、N3工作在理想状态，R1=R2=100kW，RP=10kW，R3=R4=20kW，R5=R6=60kW，N2同相输入端接地，试求电路的差模增益？电路的共模抑制能力是否降低？为什么？
由图2-9和题设可得uo = (uo2–uo1) R5 / R3 =3(uo2–uo1 ), uo1 = ui1 (1 + R1 /Rp)–ui2 R1/Rp=11ui1, uo2= ui2(1+R2/Rp)–ui1 R2/Rp=–10ui1, 即uo=3（–10ui1–11ui1）=–63ui1，因此，电路的差模增益为63。电路的共模抑制能力将降低，因N2同相输入端接地，即ui2=0，ui1的共模电压无法与ui2的共模电压相抵消。
2-11 何谓电桥放大电路？应用于何种场合？
由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。应用于电参量式传感器，如电感式、电阻应变式、电容式传感器等，经常通过电桥转换电路输出电压或电流信号，并用运算放大器作进一步放大，或由传感器和运算放大器直接构成电桥放大电路，输出放大了的电压信号。
2-13 线性电桥放大电路中（见图2-14），若u采用直流，其值Ｕ＝10V，R1＝R3= R＝120Ω，ΔR＝0.24Ω时，试求输出电压Ｕo 。如果要使失调电压和失调电流各自引起的输出小于1mV，那么输入失调电压和输入失调电流应为多少？
由图2-14电路的公式（式2-24）：

并将题设代入，可得Uo=–UΔR/(2R)=10mV。设输入失调电压为u0s和输入失调电流为I0s，当输出失调电压小于1mV时，输入失调电压u0s﹤(1×10–3)/ (1+R2/R1)=0.5mV；输入失调电流为I0s﹤(1×10–3)/[R1 (1+R2/R1)]=4.17μA。
2-15 请根据图2-22b，画出可获得1、10、100十进制增益的电路原理图。
由图X2-3可得：当开关A闭合时，Uo=Ui；当开关B闭合时，Uo=10Ui，当开关C闭合时，Uo=100Ui。
C
R
∞
－
+
+
N
Uo
B
A
Ui
9R
90R
图X2-3
2-16 根据图2-22c和式（2-32），若采用6个电阻，请画出电路原理图，并计算电阻网络各电阻的阻值。
N=6 : R6 =R1 +R2 + R3 +R4 +R5 , R6 +R5 =2（R1 +R2 + R3 +R4）
R6 +R5 +R4=3（R1 +R2 + R3）, R6 +R5 +R4+ R3=4（R1 +R2）,
R6 +R5 +R4+ R3+R2=5R1,
Uo
∞
－
+
+
N
5路摸拟开关
R
R/5
R
3R
Ui
3R/10
R/2
取R1=R，则R6=3R，R5=R，R4=R/2，R3=3R/10，R2=R/5，R1=R。见图X2-4。
图X2-4
2-17 什么是隔离放大电路？应用于何种场合？
隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。隔离放大电路主要用于便携式测量仪器和某些测控系统（如生物医学人体测量、自动化试验设备、工业过程控制系统等）中，能在噪声环境下以高阻抗、高共模抑制能力传送信号。
2-18 试分析图2-41b电路中的限幅电路是如何工作的？并写出Ｕo的计算公式。
当输入过载时，即输入正向（或反向）电压突然很大时，低漂移斩波稳零运算放大器235L输出饱和电平，限幅电路的正向（或反向）二极管导通，使放大器的增益减小，输出从饱和状态迅速恢复。
运算放大器235L 的输出为U1=（R3+R4）R2Ui/（R4R1）=1000Ui, AD277隔离放大器的电压放大倍数约为196.078，所以Ｕo=196.078（R3+R4）RUi/（R4 R1）=196078 Ui。[雄：U1=（R3+R2+ R3 R2/ R4）Ui/R1，196.078何处来]
第三章 信号调制解调电路
3-1 什么是信号调制？在测控系统中为什么要采用信号调制？什么是解调？在测控系统中常用的调制方法有哪几种？
在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。在将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。
在信号调制中常以一个高频正弦信号作为载波信号。一个正弦信号有幅值、频率、相位三个参数，可以对这三个参数进行调制，分别称为调幅、调频和调相。也可以用脉冲信号作载波信号。可以对脉冲信号的不同特征参数作调制，最常用的是对脉冲的宽度进行调制，称为脉冲调宽。
3-2 什么是调制信号？什么是载波信号？什么是已调信号？
调制是给测量信号赋以一定特征，这个特征由作为载体的信号提供。常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波信号。用需要传输的信号去改变载波信号的某一参数，如幅值、频率、相位。这个用来改变载波信号的某一参数的信号称调制信号。在测控系统中需传输的是测量信号，通常就用测量信号作调制信号。经过调制的载波信号叫已调信号。
3-3 为什么说信号调制有利于提高测控系统的信噪比，有利于提高它的抗干扰能力？它的作用通过哪些方面体现？
在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。在将测量信号调制，并将它和噪声分离，再经放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。
通过调制，对测量信号赋以一定的特征，使已调信号的频带在以载波信号频率为中心的很窄的范围内，而噪声含有各种频率，即近乎于白噪声。这时可以利用选频放大器、滤波器等，只让以载波频率为中心的一个很窄的频带内的信号通过，就可以有效地抑制噪声。采用载波频率作为参考信号进行比较，也可抑制远离参考频率的各种噪声。
3-4 为什么在测控系统中常常在传感器中进行信号调制？
为了提高测量信号抗干扰能力，常要求从信号一形成就已经是已调信号，因此常常在传感器中进行调制。
3-5 在测控系统中被测信号的变化频率为0~100Hz，应当怎样选取载波信号的
频率？应当怎样选取调幅信号放大器的通频带？信号解调后，怎样选取滤波器的通频带？
为了正确进行信号调制必须要求ωc>>Ω，通常至少要求ωc>10Ω。在这种情况下，解调时滤波器能较好地将调制信号与载波信号分开，检出调制信号。若被测信号的变化频率为0~100Hz，应要求载波信号的频率ωc>1000 Hz。调幅信号放大器的通频带应为900~1100 Hz。信号解调后，滤波器的通频带应>100 Hz，即让0~100Hz的信号顺利通过，而将900 Hz以上的信号抑制，可选通频带为200 Hz。
3-6 相敏检波电路与包络检波电路在功能、性能与在电路构成上最主要的区别
是什么？
相敏检波电路与包络检波电路在功能上的主要的区别是相敏检波电路能够鉴别调制信号相位，从而判别被测量变化的方向、在性能上最主要的区别是相敏检波电路具有判别信号相位和频率的能力，从而提高测控系统的抗干扰能力。从电路结构上看，相敏检波电路的主要特点是，除了所需解调的调幅信号外，还要输入一个参考信号。有了参考信号就可以用它来鉴别输入信号的相位和频率。参考信号应与所需解调的调幅信号具有同样的频率，采用载波信号作参考信号就能满足这一条件。
3-7 从相敏检波器的工作机理说明为什么相敏检波器与调幅电路在结构上有许
多相似之处？它们又有哪些区别？
只要将输入的调制信号乘以幅值为1的载波信号就可以得到双边频调幅信号。若将再乘以，就得到

利用低通滤波器滤除频率为和的高频信号后就得到调制信号，只是乘上了系数1/2。这就是说，将调制信号ux乘以幅值为1的载波信号就可以得到双边频调幅信号us，将双边频调幅信号us再乘以载波信号，经低通滤波后就可以得到调制信号ux。这就是相敏检波电路在结构上与调制电路相似的原因。
相敏检波器与调幅电路在结构上的主要区别是调幅电路实现低频调制信号与高频载波信号相乘，输出为高频调幅信号；而相敏检波器实现高频调幅信号与高频载波信号相乘，经滤波后输出低频解调信号。这使它们的输入、输出耦合回路与滤波器的结构和参数不同。
3-8 试述图3-17开关式全波相敏检波电路工作原理，电路中哪些电阻的阻值必须满足一定的匹配关系？并说明其阻值关系。
图a中，在Uc=1的半周期，同相输入端被接地，us只从反相输入端输入，放大器的放大倍数为-1，输出信号uo如图c和图d中实线所示。在Uc=0的半周期，V截止，us同时从同相输入端和反相输入端输入，放大器的放大倍数为+1，输出信号uo如图c和图d中虚线所示。
图b中，取R1= R2= R3= R4= R5= R6/2。在Uc=1的半周期，V1导通、V2截止，同相输入端被接地，us从反相输入端输入，放大倍数为。在Uc=0的半周期，V1截止、V2导通，反相输入端通过R3接地，us从同相输入端输入，放大倍数为。效果与图a相同，实现了全波相敏检波。R1= R2= R3= R4= R5= R6/2是阻值必须满足的匹配关系。
3-9 什么是相敏检波电路的鉴相特性与选频特性？为什么对于相位称为鉴相，
而对于频率称为选频？
相敏检波电路的选频特性是指它对不同频率的输入信号有不同的传递特性。以参考信号为基波，所有偶次谐波在载波信号的一个周期内平均输出为零，即它有抑制偶次谐波的功能。对于n=1,3,5等各次谐波，输出信号的幅值相应衰减为基波的1/ n等，即信号的传递系数随谐波次数增高而衰减，对高次谐波有一定抑制作用。对于频率不是参考信号整数倍的输入信号，只要二者频率不太接近，由于输入信号与参考信号间的相位差不断变化，在一段时间内的平均输出接近为零，即得到衰减。
如果输入信号us为与参考信号uc(或Uc)同频信号，但有一定相位差，这时输出电压，即输出信号随相位差的余弦而变化。
由于在输入信号与参考信号同频，但有一定相位差时，输出信号的大小与相位差有确定的函数关系，可以根据输出信号的大小确定相位差的值，相敏检波电路的这一特性称为鉴相特性。而在输入信号与参考信号不同频情况下，输出信号与输入信号间无确定的函数关系，不能根据输出信号的大小确定输入信号的频率。只是对不同频率的输入信号有不同的传递关系，这种特性称为选频特性。
3-10 试述图3-34所示双失谐回路鉴频电路的工作原理，工作点应怎么选取？
两个调谐回路的固有频率f01、 f02 分别比载波频率fc高和低Δf0。随着输入信号us的频率变化，回路1的输出us1和回路2的输出us2如图3-34d和e所示。回路1的输出灵敏度，即单位频率变化引起的输出信号幅值变化随着频率升高而增大，而回路2的输出灵敏度随着频率升高而减小。总输出为二者绝对值之和，采用双失谐回路鉴频电路不仅使输出灵敏度提高一倍，而且使线性得到改善。图a中二极管V1、V2用作包络检波，电容C1、C2用于滤除高频载波信号。RL为负载电阻。滤波后的输出如图f所示。工作点应选在图b中回路1和回路2幅频特性线性段中点，也即斜率最大、线性最好的点上。
3-11 在用数字式频率计实现调频信号的解调中，为什么采用测量周期的方法，
而不用测量频率的方法？采用测量周期的方法又有什么不足？
测量频率有两种方法：一种是测量在某一时段内（例如1秒或0.1秒内）信号变化的周期数，即测量频率的方法。这种方法测量的是这一时段内的平均频率，难以用于测量信号的瞬时频率，从而难以用于调频信号的解调；另一种方法基于测量信号的周期，根据在信号的一个周期内进入计数器的高频时钟脉冲数即可测得信号的周期，从而确定它的频率。后一种方法可用于调频信号的解调。它的缺点是进入计数器的脉冲数代表信号周期，它与频率间的转换关系是非线性的。
3-12 在本章介绍的各种鉴相方法中，哪种方法精度最高？主要有哪些因素影响
鉴相误差？它们的鉴相范围各为多少？
RS触发器鉴相精度最高，因为它线性好，并且对Us和Uc的占空比没有要求。影响鉴相误差的主要因素有非线性误差，信号幅值的影响，占空比的影响，门电路与时钟脉冲频率影响等。用相敏检波器或乘法器鉴相从原理上说就是非线性的，其输出与相位差（或其半角）的余弦成正比。脉冲采样式鉴相中锯齿波的非线性也直接影响鉴相误差。用相敏检波器或乘法器鉴相时信号的幅值也影响鉴相误差。采用异或门鉴相时占空比影响鉴相误差。门电路的动作时间与时钟脉冲频率误差对通过相位—脉宽变换鉴相方法精度有影响，但一般误差较小。用相敏检波电路或乘法器构成的鉴相器鉴相范围为，异或门鉴相器的鉴相范围为0~，RS触发器鉴相和脉冲采样式鉴相的鉴相范围接近2。
3-13 在图3-47c所示数字式相位计中锁存器的作用是什么？为什么要将计数器
清零，并延时清零？延时时间应怎样选取？
图3-47c所示数字式相位计中计数器计的脉冲数是随时变化的，当Uo 的下跳沿来到时，计数器计的脉冲数N反映Us和Uc的相位差，为了记录这一值，需要将它送入锁存器。为了在下一周期比相时，计的是下一周期Us和Uc的相位差，要在锁存后将计数器清零，否则计数器计的是若干周期总共脉冲数，而不是Us和Uc到来之间的脉冲数。但是只有在锁存后才能将计数器清零，所以要延时片刻后才将计数器清零。延时时间应大于锁存所需要的时间，但又应小于时钟脉冲周期，以免丢数。
3-14 脉冲调宽信号的解调主要有哪些方式？
脉冲调宽信号的解调主要有两种方式。一种是将脉宽信号Uo 送入一个低通滤波器，滤波后的输出uo 与脉宽B成正比。另一种方法是Uo 用作门控信号，只有当Uo 为高电平时，时钟脉冲Cp才能通过门电路进入计数器。这样进入计数器的脉冲数N与脉宽B 成正比。两种方法均具有线性特性。
第四章 信号分离电路

4-1 简述滤波器功能、分类及主要特性参数
滤波器是具有频率选择作用的电路或运算处理系统。按所处理信号形式不同，滤波器可分为模拟滤波器与数字滤波器两类；按功能滤波器可分为低通、高通、带通与带阻四类。滤波器主要特性参数包括：
1) 特征频率 滤波器的频率参数主要有：①通带截频为通带与过渡带的边界点，在该点信号增益下降到一个人为规定的下限。②阻带截频为阻带与过渡带的边界点，在该点信号衰耗(增益的倒数)下降到一个人为规定的下限。③转折频率为信号功率衰减到(约3dB)时的频率，在很多情况下，也常以作为通带或阻带截频。④当电路没有损耗时，固有频率，就是其谐振频率，复杂电路往往有多个固有频率。
2)增益与衰耗 滤波器在通带内的增益并非常数。①对低通滤波器通带增益一般指时的增益；高通指时的增益；带通则指中心频率处的增益。②对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。③通带增益变化量指通带内各点增益的最大变化量，如果以dB为单位，则指增益dB值的变化量。
3） 阻尼系数与品质因数 阻尼系数是表征滤波器对角频率为信号的阻尼作用，是滤波器中表示能量衰耗的一项指标，它是与传递函数的极点实部大小相关的一项系数。它可由式（4-3）所示的传递函数的分母多项式系数求得:

的倒数称为品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标，Q为：

式中的为带通或带阻滤波器的3dB带宽，为中心频率，在很多情况下中心频率与固有频率相等。
4）灵敏度 滤波电路由许多元件构成，每个元件参数值的变化都会影响滤波器的性能。滤波器某一性能指标对某一元件参数变化的灵敏度记作，定义为：

灵敏度是滤波电路设计中的一个重要参数，可以用来分析元件实际值偏离设计值时，电路实际性能与设计性能的偏离；也可以用来估计在使用过程中元件参数值变化时，电路性能变化情况。该灵敏度与测量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标志着电路容错能力越强，稳定性也越高。

5）群时延函数 当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超过允许范围，对其相频特性也应提出一定要求。在滤波器设计中，常用群时延函数评价信号经滤波后相位失真程度。越接近常数，信号相位失真越小。
4-3 试确定图4-3所示的低通滤波器的群时延函数，并证明当时，贝赛尔逼近可使最接近常数。(提示：将展成幂级数，并略去及更高次项)
由式(4-12)

可以得到

当时，将其展成幂级数又可以得到

当时略去及更高次项

4-8 一电路结构如图4-26。其中，，，，。试确定当电阻断开与接入时电路功能分别是什么？并计算相应的电路参数、与。
令断路，输出；令断路，输出。因， 故,

∞
-
+
+
N2
∞
-
+
+
N1
ui(t)
uo(t)
R0
R1
R2
R3
R4
R5
C2
C1
习题4-8图
电阻断开时，前级电路与图4-14c完全一样，是一个无限增益多路反馈型二阶带通滤波器，后级是一个反相放大器，增益为。

这时电路功能仍为带通滤波器
，

电阻接入时，最后可得到其传递函数

在选定参数情况下仍为带通滤波器，电路参数不变，，。
4-11 一个二阶带通滤波器电路如图4-11 c所示，其中，，，，，，。求电路品质因数与通带中心频率。当外界条件使电容增大或减小1%时，与变为多少？当电阻增大或减小1%，或当电阻减小5%时与变为多少？
由式(4-36)与(4-37)可得到：

当电容增大1%时，仍按上面两式计算得到，=9.772。当电容减小1%时，，=6.762。当电阻增大1%时，，=6.659。当电阻减小1%时，=10.04。当电阻减小5%时，值变负，电路自激振荡。
4-12在图4-19中，当开路，并且时为高通输出，输出性质如何？
因为为高通输出，经过一个积分环节输出，相当于乘以一个积分运算符，所以为带通输出。从传递函数也可以证明这一点，令第一级运放输出为：

，
解之得到

因为，所以为带通输出。
第五章 信号运算电路
5-1 图5-37中所示的电路称为放大极性系数电路，试推导出其输出电压Uo与输入电压Ui的关系表达式。

输出电压Uo与输入电压Ui的关系表达式为：
图X5-1

5-5 图5-14 a所示的积分电路中，积分电容C=1mF，t =100ms，若放大器的U0s=2mV，要求输入偏置电流Ib对积分器的影响不超过U0s影响，试选择运算放大器的Ib。

5-7 图5-22所示的积分电路中， 若Ui为占空比1:1的方波信号，其幅值为
±2V，周期为20ms，试画出相应的Uo波形图。设t=0时，Uo=0， R1=R2=10kW，C=1mF。
U
U
U
U
o
i
C
1
V
R
R
S
C
V
D1
D2
R
2
1
1
N
N
1
2
C

5-8 试画出能检测一个任意波形的正向峰值电压的电路原理图。

第六章 信号转换电路
2试述在S/H电路中对模拟开关、存储电容及运算放大器这三种主要元器件的选择有什么要求。
模拟开关：要求模拟开关的导通电阻小，漏电流小，极间电容小和切换速度快。
存储电容：要选用介质吸附效应小的和泄漏电阻大的电容。
运算放大器：选用输入偏置电流小、带宽宽及转换速率（上升速率）大的运算放大器；输入运放还应具有大的输出电流。
3、存储电容：
选用介质吸附效应小和泄漏电阻大的电容器，如聚苯乙烯，钽电容和聚碳酸脂电容器等。
(原因：当电路从采样转到保持，介质的吸附效应会使电容器上的电压下降，被保持的电压低于采样转保持瞬间的输入电压，峰值检波器复位时，电容放电，介质吸附效应会使放电后的电容电压回升，引起小信号峰值的检波误差。电容器的泄漏电阻引起电容上的保持电压随时间逐渐减小，降低保持精度）
4、什么是电容的吸附效应？
在实际电容器中，电容器介质的偶极子及其界面极化的形成和消失都不可能瞬时实现，往往需要一定的时间，因而使电介质常数随信号频率和环境温度变化，不能近似为常数
5、从元件方面来看，提高精度的重要措施是：
1、减小各种漏电流和偏置电流，选用介质吸附效应小的电容器，减小开关导通电阻等的影响。
2、提高工作速度的措施是提高开关速度，减小开关极间电容的影响，选用上升速率和输出电流大的运算放大器。
6-3 为了使NMOS场效应晶体管工作在饱和区（或放大区），请写出UGS、UDS应有的极性和UDS应有的大小范围。
uGS>UT>0, uDS> uGS- UT
6-5 试分析图6-36中各电路的工作原理，并画出电压传输特性曲线。
图6-36 题6-5图
a)
b)
∞
-
+
+
N
R1
R2
R3
uo
ui
UR
VS1
VS2
∞
-
+
+
N
R1
R2
R3
uo
ui
UR
VS
VD1
VD2
R

此电路为一施密特电路。比较器输出的高、低电压分别为稳压管稳压值UZ、-UZ，因此运算放大器同相端两个门限电压为：
当ui< UR时，VD1截止，uo输出为稳压管稳压值UZ ；当ui> UR时，VD1导通，运算放大器输出负向饱和电压-E，VD2截止，uo=0，此时运算放大器同相端门限电压为：
当 ui由大变小并小于UT时，uo = UZ。
uo
uo
UZ
U1
U2
ui
O
-UZ
UZ
O
UR
UT
ui
a)
b)
图X6-2
其电压传输特性如图X6-2所示：

6-6 如果要将4～20mA的输入直流电流转换为0～10V的输出直流电压， 试设计其转换电路。
该转换电路如图X6-3所示。
R3
∞
-
+
+
N
uo
R1
R2
R4
i
ui
Ub
图X6-3
根据图X6-3电路，有
取R1=250Ω，当i=4mA时，ui=1V，当i=20mA时，ui=5V。
因此要求
有 R3/ R2=6/5，Ub=5/6(V)，取R2=10k，R3=12k，R4= R2// R3=5.45k，取R4=5.6k 。
6-7 如果要求一个D/A转换器能分辨5mV的电压，设其满量程电压为10V，试问其输入端数字量要多少数字位。
当满量程电压为UF =10V时，有：
取n=11，即输入端数字量要11位。
6-8 图6-25所示为加权电阻网络D/A转换器，若取n=8，UR=10V， R=2R1， 试求Din=00110011时的值。
根据公式
当Din=00110011时，输出电压为：
6-9 一个6bit的D/A转换器，具有单向电流输出，当Din=110100时，io=5mA，试求Din =110011时的io值。
当Din=110100时，k值为：
因此当Din =110011时，io为：
6-10 一个6bit逐次逼近式A/D转换器，分辨率为0.05V，若模拟输入电压ui =2.2V，试求其数字输出量的数值。
根据题意可知，2.2V的输入电压对应的数字量为101100。
第七章　信号细分与辨向电路
题7-1图
7-1 图7-31为一单稳辨向电路，输入信号A、B为相位差90°的方波信号，分析其辨向原理，并分别就A导前B 90°、B导前A 90°的情况，画出A¢、Uo1、Uo2的波形。
A¢、Uo1、Uo2的波形如图X7-1所示。
A
B

A'
Uo1
Uo2

A
B

A'
Uo1
Uo2
图X7-1
可见，当A导前B 90°时，Uo1有输出，Uo2无输出，当B导前A 90°时，Uo1无输出，Uo2有输出，实现辨向。
