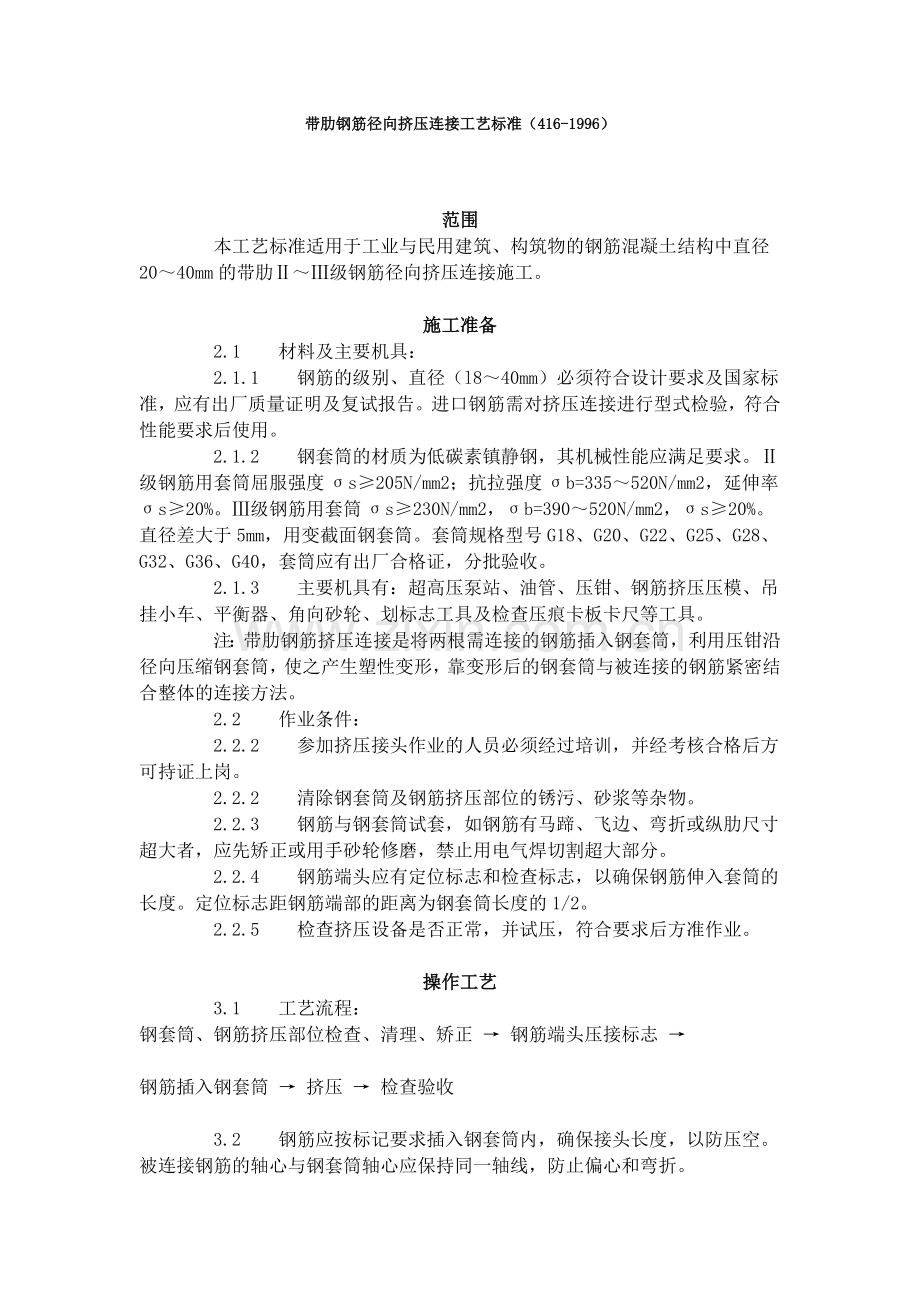

带肋钢筋径向挤压连接工艺标准（416-1996）范围 本工艺标准适用于工业与民用建筑、构筑物的钢筋混凝土结构中直径2040mm的带肋级钢筋径向挤压连接施工。施工准备 2.1材料及主要机具：2.1.1钢筋的级别、直径（l840mm）必须符合设计要求及国家标准，应有出厂质量证明及复试报告。进口钢筋需对挤压连接进行型式检验，符合性能要求后使用。2.1.2钢套筒的材质为低碳素镇静钢，其机械性能应满足要求。级钢筋用套筒屈服强度s205N/mm2；抗拉强度b=335520N/mm2，延伸率s20%。级钢筋用套筒s230N/mm2，b=390520N/mm2，s20%。直径差大于5mm，用变截面钢套筒。套筒规格型号G18、G20、G22、G25、G28、G32、G36、G40，套筒应有出厂合格证，分批验收。2.1.3主要机具有：超高压泵站、油管、压钳、钢筋挤压压模、吊挂小车、平衡器、角向砂轮、划标志工具及检查压痕卡板卡尺等工具。注：带肋钢筋挤压连接是将两根需连接的钢筋插入钢套筒，利用压钳沿径向压缩钢套筒，使之产生塑性变形，靠变形后的钢套筒与被连接的钢筋紧密结合整体的连接方法。2.2作业条件：2.2.2参加挤压接头作业的人员必须经过培训，并经考核合格后方可持证上岗。2.2.2清除钢套筒及钢筋挤压部位的锈污、砂浆等杂物。2.2.3钢筋与钢套筒试套，如钢筋有马蹄、飞边、弯折或纵肋尺寸超大者，应先矫正或用手砂轮修磨，禁止用电气焊切割超大部分。2.2.4钢筋端头应有定位标志和检查标志，以确保钢筋伸入套筒的长度。定位标志距钢筋端部的距离为钢套筒长度的1/2。2.2.5检查挤压设备是否正常，并试压，符合要求后方准作业。操作工艺 3.1工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正 钢筋端头压接标志 钢筋插入钢套筒 挤压 检查验收 3.2钢筋应按标记要求插入钢套筒内，确保接头长度，以防压空。被连接钢筋的轴心与钢套筒轴心应保持同一轴线，防止偏心和弯折。3.3在压接接头处挂好平衡器与压钳，接好进、回油油管，起动超高压泵，调节好压接力所需的油压力，然后将下压模卡板打开，取出下模，把挤压机机架的开口插入被挤压的带肋钢筋的连接套中，插回下模，锁死卡板，压钳在平衡器的平衡力作用下，对准钢套筒所需压接的标记处，控制挤压机换向阀进行挤压。压接结束后将紧锁的卡板打开，取出下模，退出挤压机，则完成挤压施工。3.4挤压时，压钳的压接应对准套筒压痕标志，并垂直于被压钢筋的横肋。挤压应从套筒中央逐道向端部压接，如32钢筋每端压6道压痕，最后检查压痕。最小直径及压痕总宽度需符合规定，见图4-35。 图4-353.5为了减少高空作业并加快施工进度，可先在地面压接半个压接接头，在施工作业区把钢套筒另一端插入预留钢筋，按工艺要求挤压另一端。成品保护 4.1在地面预制好的接头要用垫木垫好，分规格码放整齐。4.2套筒内不得有砂浆等杂物。4.3在高空挤压接头时，要搭好临时架子，不得蹬踩接头。应注意的质量问题 5.1要认真检查钢套筒的质量，材质不符合要求，无出厂质量证明书，以及外观质量不合格的钢套筒，不得使质量记录 本工艺标准应具备以下质量记录：6.1钢筋出厂质量证明书或试验报告单。6.2钢筋机械性能试验报告。，
