售楼处及其施工办公区生活区用电量计算.doc

售楼处及其施工办公区、生活区施工用电容量计算
拟采用630KVA变压器作为售楼处及其施工办公区、生活区施工用电电源，采用单根电缆供电：

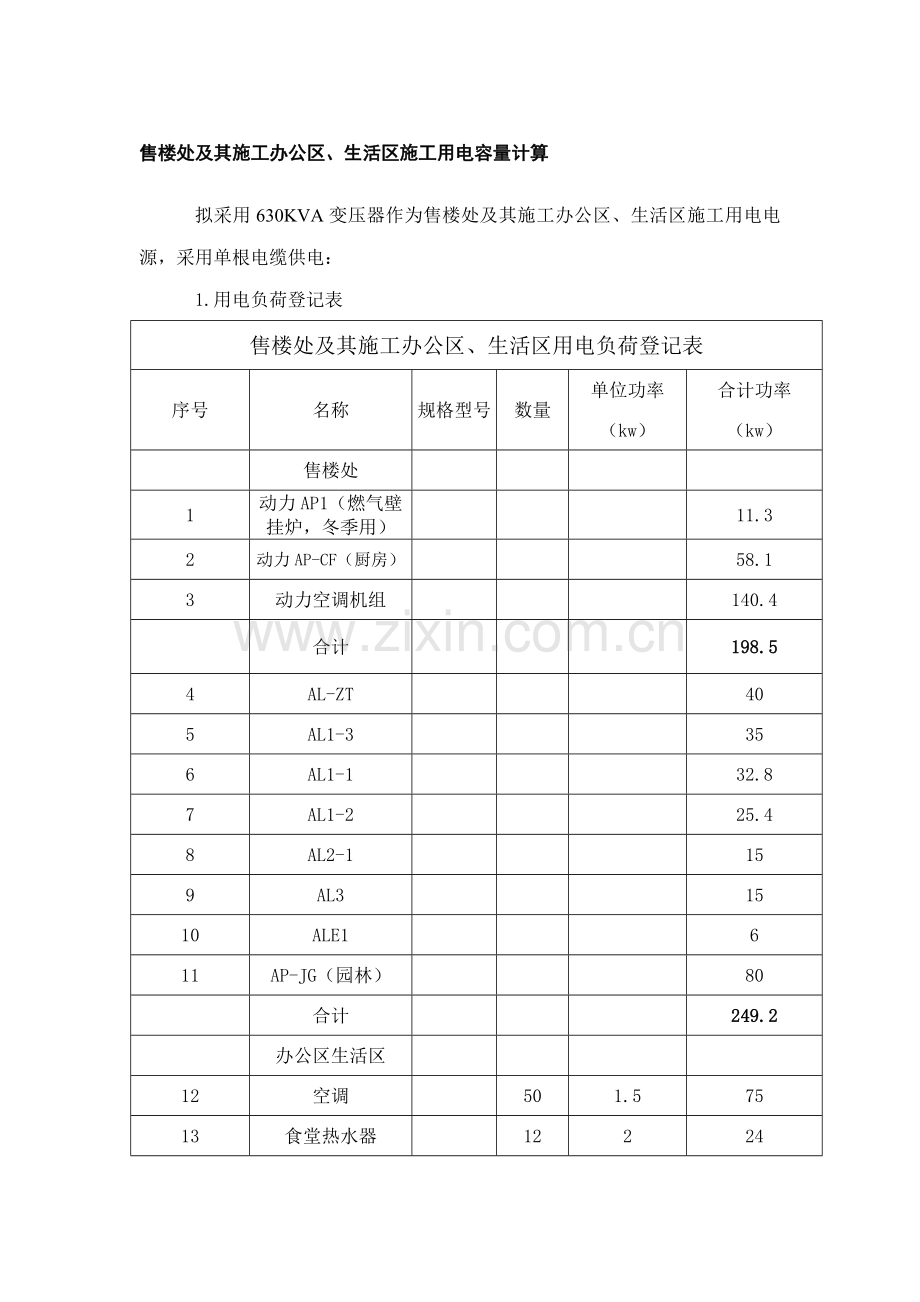

1. 用电负荷登记表
售楼处及其施工办公区、生活区用电负荷登记表
序号
名称
规格型号
数量
单位功率
合计功率
（kw）
（kw）

售楼处

1
动力AP1（燃气壁挂炉，冬季用）

11.3
2
动力AP-CF（厨房）

58.1
3
动力空调机组

140.4

合计

198.5
4
AL-ZT

40
5
AL1-3

35
6
AL1-1

32.8
7
AL1-2

25.4
8
AL2-1

15
9
AL3

15
10
ALE1

6
11
AP-JG（园林）

80

合计

249.2

办公区生活区

12
空调

50
1.5
75
13
食堂热水器

12
2
24
14
电饭锅

4
4
16
15
办公室电热水器

20
0.3
6
16
蒸饭车

15
1
15

合计

136

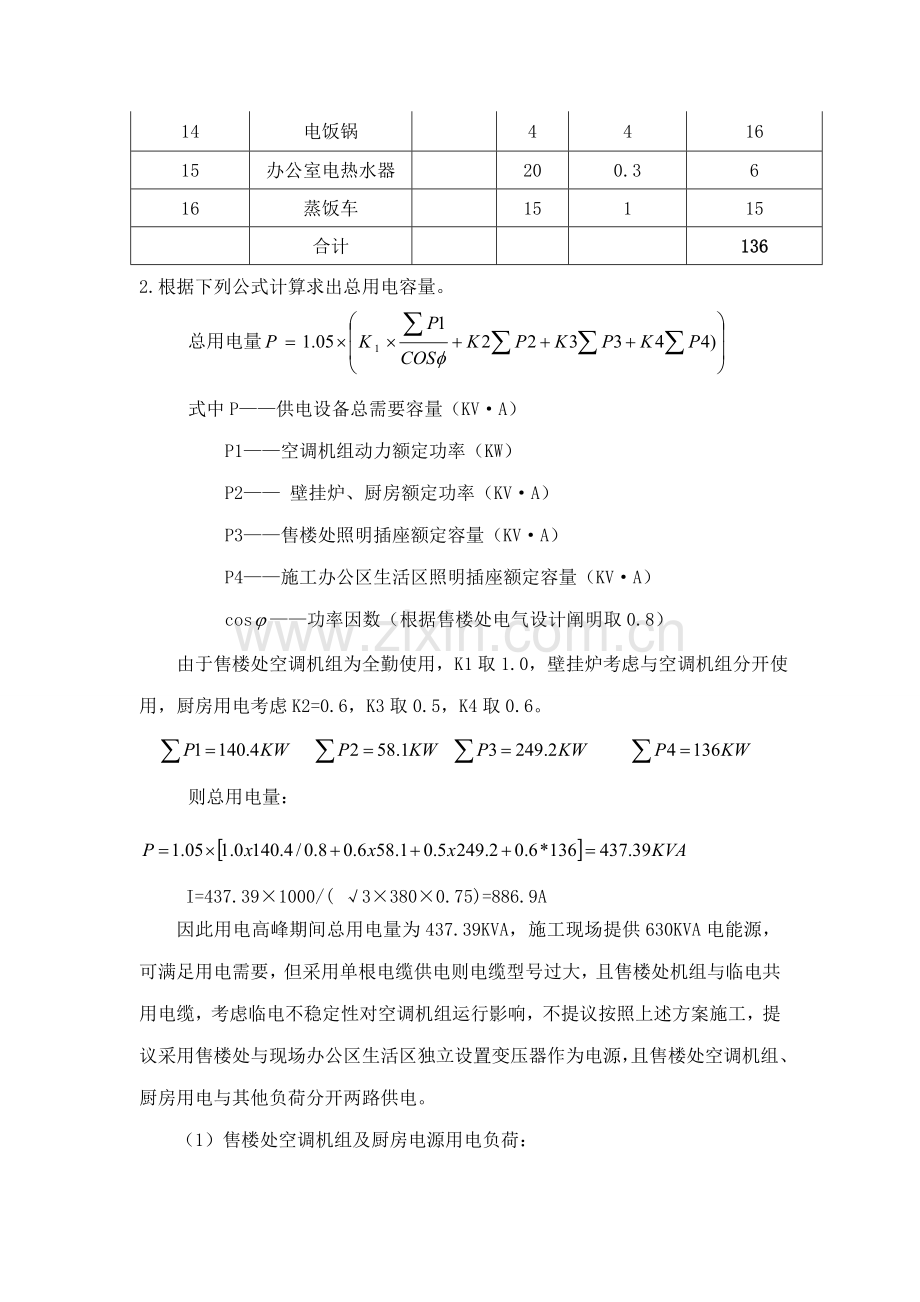

2.根据下列公式计算求出总用电容量。
总用电量
式中P——供电设备总需要容量（KV·A）
P1——空调机组动力额定功率（KW）
P2—— 壁挂炉、厨房额定功率（KV·A）
P3——售楼处照明插座额定容量（KV·A）
P4——施工办公区生活区照明插座额定容量（KV·A）
cos——功率因数（根据售楼处电气设计阐明取0.8）
由于售楼处空调机组为全勤使用，K1取1.0，壁挂炉考虑与空调机组分开使用，厨房用电考虑K2=0.6，K3取0.5，K4取0.6。

则总用电量：

I=437.39×1000/( √3×380×0.75)=886.9A
因此用电高峰期间总用电量为437.39KVA，施工现场提供630KVA电能源，可满足用电需要，但采用单根电缆供电则电缆型号过大，且售楼处机组与临电共用电缆，考虑临电不稳定性对空调机组运行影响，不提议按照上述方案施工，提议采用售楼处与现场办公区生活区独立设置变压器作为电源，且售楼处空调机组、厨房用电与其他负荷分开两路供电。
（1）售楼处空调机组及厨房电源用电负荷：

I=220.88×1000/( √3×380×0.75)=447.46A
选用YJV-4*240+1*120电缆作为空调机组、厨房电源主线。
（2）售楼处照明插座用电负荷：

I=130.83×1000/380=344A
选用YJV-4*150+1*75电缆作为售楼处照明插座电源主线。
（3）施工办公区、生活区用电负荷：

I=85.68×1000/380=225.47A
选用YJV-4*95+1*50电缆作为生活区、办公区电源主线。
