烧结基础知识.doc

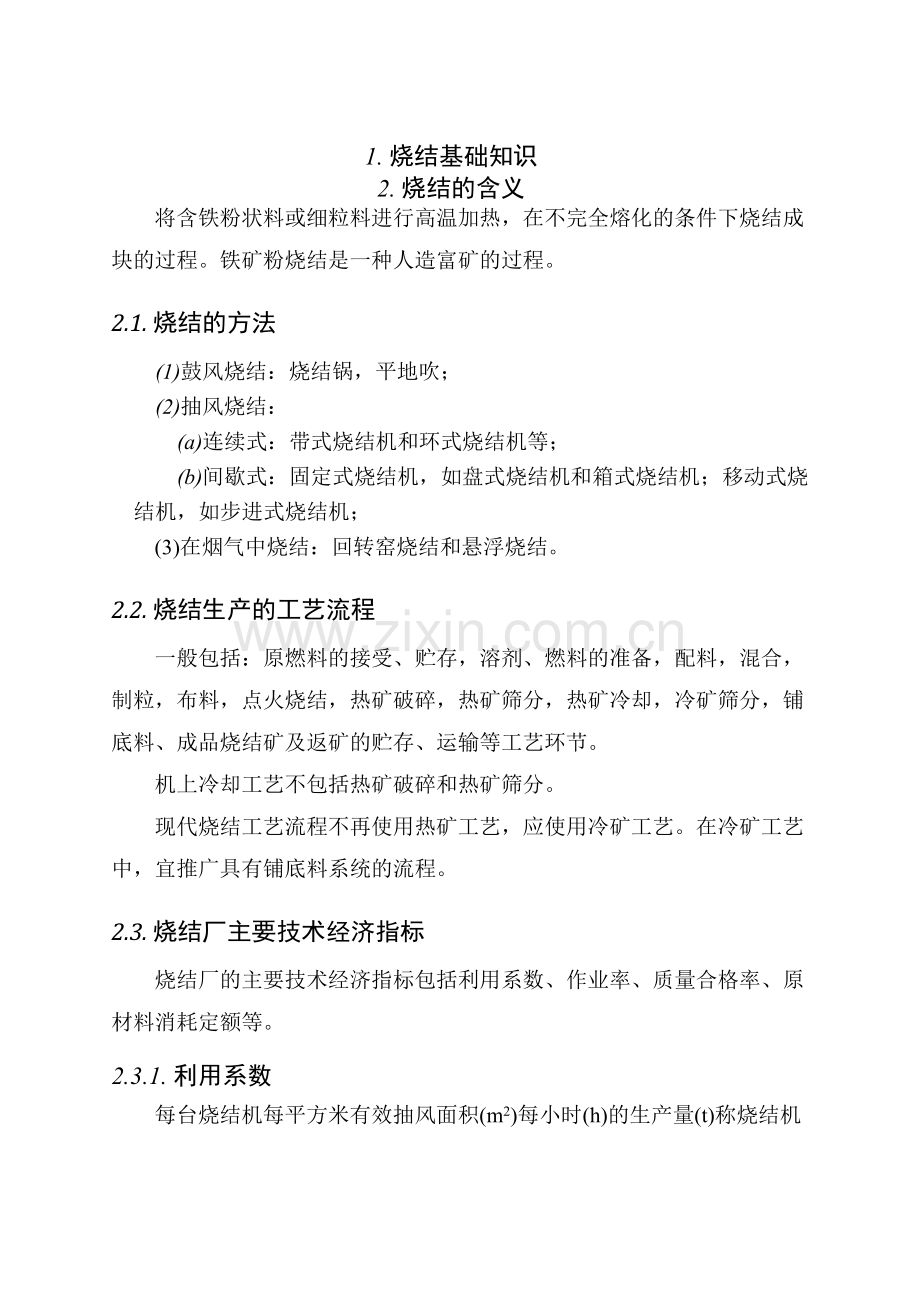

1. 烧结基础知识2. 烧结的含义将含铁粉状料或细粒料进行高温加热，在不完全熔化的条件下烧结成块的过程。铁矿粉烧结是一种人造富矿的过程。2.1. 烧结的方法(1) 鼓风烧结：烧结锅，平地吹；(2) 抽风烧结：(a) 连续式：带式烧结机和环式烧结机等；(b) 间歇式：固定式烧结机，如盘式烧结机和箱式烧结机；移动式烧结机，如步进式烧结机；(3)在烟气中烧结：回转窑烧结和悬浮烧结。2.2. 烧结生产的工艺流程一般包括：原燃料的接受、贮存，溶剂、燃料的准备，配料，混合，制粒，布料，点火烧结，热矿破碎，热矿筛分，热矿冷却，冷矿筛分，铺底料、成品烧结矿及返矿的贮存、运输等工艺环节。机上冷却工艺不包括热矿破碎和热矿筛分。现代烧结工艺流程不再使用热矿工艺，应使用冷矿工艺。在冷矿工艺中，宜推广具有铺底料系统的流程。2.3. 烧结厂主要技术经济指标烧结厂的主要技术经济指标包括利用系数、作业率、质量合格率、原材料消耗定额等。2.3.1. 利用系数每台烧结机每平方米有效抽风面积(m2)每小时(h)的生产量(t)称烧结机利用系数，单位为t/(m2*h)。它用台时产量与烧结机有效抽风面积的比值表示：利用系数=台时产量是一台烧结机一小时的生产量，通常以总产量与运转的总台时之比值表示。这个指标体现烧结机生产能力的大小，它与烧结机有效面积的大小无关。利用系数是衡量烧结机生产效率的指标，它与烧结机有效面积的大小无关。2.3.2. 烧结机作业率作业率是设备工作状况的一种表示方法，以运转时间占设备日历时间的百分数表示：设备作业率=100%日历台时是个常数，每台烧结机一天的日历台时即为24台时。它与台数、时间有关。日历台时=台数24天数事故率是指内部事故时间与运转时间的比值，以百分数表示：事故率=100%设备完好率是衡量设备良好状况的指标。按照完好设备的标准，进行定期检查。设备完好率是全厂完好设备的台数与设备总台数的比值，用百分数表示：设备完好率=100%2.3.3. 质量合格率烧结矿的化学成分和物理性能符合原冶金部YB/T421标准要求的叫烧结矿合格品，不符合的烧结矿叫出格品。根据部颁标准的规定，实际生产检验过程及工艺试验中出现的一部分未检验品和试验品，不参加质量合格率的计算。因此：质量合格率=100%质量合格率是衡量烧结矿质量好坏的综合指标。烧结矿合格品、一级品或出格品的判定根据其物理化学性能的检验结果而定，主要包括烧结矿全铁(TFe)、氧化亚铁(FeO)、硫(S)含量、碱度(CaO/SiO2)、转鼓指数(6.3mm)、粉末(5mm)等，有的厂还包括氧化镁(MgO)、氟(F)、磷(P)等。一级品率=100%转鼓指数=100%筛分指数=100%2.3.4. 烧结矿的原料、燃料、材料消耗定额生产一吨烧结矿所消耗的原料、燃料、动力、材料等的数量叫消耗定额，包括含铁原料、熔剂料、燃料、煤气、重油、水、电、炉蓖条、胶带、破碎机锤头、润滑油、蒸气等。2.3.5. 生产成本与加工费生产成本是指生产一吨烧结矿所需的费用，由原料费及加工费两部分构成。加工费是指生产一吨烧结矿所需的加工费用(不包括原料费)。它包括辅助材料费(如燃料、润滑油、胶带、炉蓖条、水、动力费等)，工人工资，车间经费(包括设备折旧费、维修费等)。2.3.6. 劳动生产率劳动生产率是指每人每年生产烧结矿的吨数。这个指标反映工厂的管理水平和生产技术水平，它又称全员劳动生产率(全员包括工人和干部)。另外，还有工人劳动生产率，即每个工人每年生产烧结矿的吨数。3. 烧结物理化学过程3.1. 基本概念烧结过程是许多物理化学变化的综合过程。这个过程不仅错综复杂，而且瞬息万变，在几分钟甚至几秒钟内，烧结料就因强烈的热交换而从70以下被加热到12001400，与此同时，它还要从固相中产生液相，然后液相又被迅速冷却而凝固。这些物理化学变化包括：(1) 燃料的燃烧和热交换；(2) 水分的蒸发及冷凝；(3) 碳酸盐的分解，燃料中挥发分的挥发；(4) 铁矿物的氧化、还原与分解；(5) 硫化物的氧化和去除；(6) 固相间的反应与液相生成；(7) 液相的冷却凝结和烧结矿的再氧化等。3.2. 燃料的燃烧和热交换3.2.1. 烧结矿生产使用的燃料烧结生产使用的燃料分为点火燃料和烧结燃料两种。3.2.1.1. 点火燃料现在烧结使用的点火燃料有气体燃料(高炉煤气、焦炉煤气、发生炉煤气和天然气等)和液体燃料(重油)两种，发生炉煤气在这里不再介绍，因固体燃料已经不再使用，在这里也不做介绍。3.2.1.1.1. 气体燃料3.2.1.1.1.1. 高炉煤气高炉煤气是高炉冶炼时的一种副产品。高炉每炼一吨生铁可以获得35004000m的高炉煤气。其成分随冶炼时所采用的燃料种类及高炉操作条件而不同。一般含有大量氮、二氧化碳等气体(约占6370%)。因此，它的发热量不高，约为8501100千卡/标m(其成分见表2-1)，若不经过预热，高炉煤气燃烧温度达不到1250，高炉煤气中一般含尘量为5080毫克/m，所以必须除尘后才能应用。做为烧结点火用的煤气含尘量不应大于30毫克/m，经过除尘后高炉煤气含尘量可以降至520毫克/m，煤气温度在40以下。输送到烧结厂的煤气压力一般为300毫米水柱左右。表31高炉煤气成分成分CO2COCH4H2N2发热量(kJ/m)范围9.015.525310.30.52.03.05558(8501100)4.18683.2.1.1.1.2. 焦炉煤气焦炉煤气是炼焦过程产生的副产品。平均每吨干煤炼焦时可产生320m的焦炉煤气，约占全部产品的17.6%，经过洗涤后的煤气含焦油量为0.000.02克/标m，用于烧结的焦炉煤气的发热量为40004.1868kJ/m左右(其成分见表2-2)。表32焦炉煤气成分成分H2COCH4CO2N2O2发热量(kJ/m)范围54595.57.023281.52.5350.31.7(31604580)4.18683.2.1.1.1.3. 天然气天然气是由地下开采出来的可燃性气体，它的发热量很高可达800090004.1868kJ/m，主要可燃物质是甲烷(CH4)(其成分见表2-3)。表33天然气气成分成分H2COCH4H2SH2N2O2发热量(kJ/m)范围0.40.80.10.385950.90.40.881.55.0.20.3(80009000)4.18683.2.1.1.2. 液体燃料石油是天然的液体燃料，也称为原油。它基本上由炭、氢、氮、氧、硫五种元素组成。将石油加热分馏后，比重最大的残留物就是重油。重油具有发热值高(大于90004.1868kJ/kg)、粘性大等特点。呈黑褐色或绿褐色的粘稠液状，比重约为0.90.96kg/L。重油的灰分含量非常低，一般不超过0.3%。重油按粘度不同，可分为20号、60号、200号几种，重油粘度越大，含氢量越少，重油含的杂质主要是少量的硫化物、氧化物、水分以及混入的机械杂质。我国重油的含硫量都在1%以下，重油的着火点约为500600。3.2.1.2. 烧结燃料烧结燃料主要指在料层内燃烧的固体燃料，最常用的是碎焦粉粉末和无烟煤等。3.2.1.2.1. 碎焦粉末焦碳是炼焦煤在隔绝空气高温加热后的固体产物。碎焦粉末是高炉用的焦碳的筛下物，粒度一般小于25毫米。焦碳的质量的好坏，主要从它的化学成分、物理机械性能、物理化学性质几方面来衡量。焦碳的化学成分通常以工业分析测得。主要有固定炭、灰分、挥发分和含硫量。焦碳的物理机械性能主要指机械强度(如耐磨性和抗冲击强度、抗压强度)及筛分粒度组成。焦碳的物理化学性质是指其燃烧性和反应性。燃烧性是指焦碳与氧在一定温度下的反应速度。反应速度越快，燃烧反应性越高，一般反应性好的焦碳燃烧性也好。3.2.1.2.2. 无烟煤随着煤炭化的程度不同，煤中的挥发物含量的差别是很大的。炭化程度越高，它的挥发分含量也就越少。无烟煤是各种煤中炭化最好的烧结燃料，在生产上要求无烟煤的发热量大于6000千卡/公斤，挥发分小于10%，灰分小于15%，硫小于2.5%，进厂的粒度小于40毫米。挥发分高的煤不宜做烧结燃料，因为煤在烧结中的挥发物会被抽入抽风机和抽风系统，冷凝后使除尘器、抽风机等挂泥结垢。3.2.1.2.3. 兰炭兰炭也称为半焦，表34兰炭质量要求序号名称符号单位质量指标甲类地区乙类地区丙类地区1干燥基全硫St，d%0.400.500.602干燥无灰基挥发分Vdaf%6.0012.003收到基低位发热量Qnet，arMJ/kg24.504干燥基灰分Ad%12.005全水分Mt%10.07限下率Rx%10.0、和为强制性项目表35兰炭质量指标序号名称符号单位等级质量指标1灰分%一级二级三级8.0010.0012.002全硫%一级二级三级0.200.400.603固定碳%一级二级三级85.0080.0075.004反应性1(1100)%95.05氧化铝2%一级二级三级1.502.503.006挥发份%150009限下率Rx%10.010全水分Mt%10.0注：百分号为质量分数；全水分不作为考核指标；1、兰炭用作化肥、气化是考核指标；2、兰炭用作铁合金时考核该指标；3、兰炭用作高炉喷吹时考核该指标；4、兰炭用作电石、铁合金时考核该指标。3.3. 烧结生产对燃料物理化学性能的要求烧结过程必须在一定的高温下才能进行，而高温是由燃料的燃烧产生的。温度的高低，燃烧速度的快慢，燃烧带的宽窄，以及烧结料中的气氛等都将影响烧结过程的进行和烧结矿的产、质量。而这些因素又都与燃料的物化性能、用量有关。因此，燃料的物化性能是影响烧结过程的重要因素。3.3.1. 对燃料质量的要求烧结要求燃料的灰分尽可能低些，因为燃料中灰分含量增多必然引起烧结料含铁量降低和酸性氧化物增多(灰分中SiO2的数量高达50%以上)，因而必然相应需要增加溶剂的消耗量。使用无烟煤做烧结燃料时，要求它挥发分的含量不能太高，以免燃料中的挥发物质在温度较低的地方凝结下来恶化料层透气性和粘结在集气管及抽风机的叶片上，影响烧结过程的正常进行。此外，燃料中的挥发分在着火前即已挥发出去，不能在烧结过程中被利用。所以，烧结生产使用的燃料最好选用固定碳高、灰分低、挥发分低及含硫量低的优质燃料。3.3.2. 对燃料粒度的要求燃料的粒度过大时，会带来一系列的不良影响：a.燃烧带变宽，从而使烧结料层透气性变坏。b.燃料在料层中分布不均匀，以至在大颗粒燃料的周围熔化得很厉害，而离燃料颗粒较远的地方的物料则不能很好地烧结。c.粗粒燃料周围，还原性气氛较强，而没有燃料地方空气得不到利用。d.在向烧结机布料时，易产生燃料偏析现象，大颗粒燃料集中在料层的下部，再加上烧结料层下部的蓄热作用，使烧结料层的温度差异更大，以至造成上层烧结矿的强度差，下层过熔FeO含量偏高。燃料粒度过小，烧结速度快，燃烧所产生的热量难以使烧结料达到所需的高温，从而使烧结矿的强度下降。同时，小的燃料颗粒(小于0.5毫米)使烧结料层的透气性变坏，并有可能被气流带走。研究表明，燃料最适宜的粒度为0.53毫米，而日本规定燃料粒度下限为0.25毫米，但在我国实际生产条件下，仅仅能保证粒度上限，难以保证粒度下限。因为在生产过程中要避免0.50毫米粒级是难以达到的。所以，一般烧结厂只要求控制其燃料粒度在30毫米范围内。对于各种粒度的烧结料，燃料粒度的影响也不同，铁精矿由于粒度细，当燃料粒度减少时对烧结过程影响不大，而当其粒度稍有增大时，却使成品烧结矿的产率和强度显著下降。相反，当烧结80毫米粉矿时，燃料粒度稍大时对烧结过程影响不大，而当减少燃料粒度时，烧结质量则明显地下降。3.4. 固体燃料燃烧的一般原理在冶金物理化学中对碳的燃烧早已有所研究，虽然有些问题尚未完全搞清楚，但是对其中某些问题已经取得一致看法。固体燃料在空气中燃烧是属于多相反应，其型式为：固体+气体()=气体()燃烧的结果导致固相消失，而形成新的气体产生，这种类型的反应可以概括地分为五个步骤：1、气体()分子扩散到固体炭的表面；2、气体()分子被固体炭表面所吸附；3、被吸附的气体()和炭发生化学反应，形成中间产物；4、中间产物断裂，形成反应产物气体()，并被吸附在炭的表面；5、反应产物气体()脱附，并向气相扩散跑掉。多相反应时的燃烧过程是在可燃物表面进行，其反应速度主要取决于两个因素：化学反应速度和扩散速度。过程反应的总速度取决于这两个速度中最慢的一个。所谓化学反应速度是指固体燃料与体()之间的反应速度。所谓扩散速度是指体()向固体燃料扩散的速度。当过程的速度受扩散速度影响时，称为“扩散燃烧区”。如果过程的速度受化学速度影响时，则称为“动力学燃烧区”，所以，燃烧处于“动力学区域”时，一切影响化学反应速度的因素(如温度)将影响燃烧速度的快慢。当燃烧处于“扩散燃烧区”时，一切影响气体扩散的条件(如固体燃料的粒度、气流速度和压力等)都将影响燃烧的速度，而温度的改变并不引起多大的影响。对于3毫米的碳粒，在雷诺规范数(Re)为100的条件下，在温度700时，C+O2反应速度处于“动力学区”；而温度高于1250时，反应速度处于扩散区；7001250处于中间速度区。烧结料层中的温度在13001500范围内，所以，固体燃烧基本上是在扩散区域内进行的。因此，一切能够影响扩散速度的因素如减少燃料粒度，增加气流速度(增大风量、改善料层透气性)和气流中的含氧量都能增加燃烧反应的速度，从而能够强化烧结过程。3.5. 烧结料层中燃料燃烧的基本特点燃料在烧结料层中的燃烧不同于一般固体燃料燃烧，而具有其自身的特点。第一、烧结料层中固定炭含量低，按重量计算只占总料量的35%，而且分布的很分散。第二、固定炭的燃烧从料层上部向下部转移，料层中的热交换条件十分有利，固定炭燃烧十分迅速，而且集中在厚度3040毫米宽的高温区。第三、烧结料层氧化带较宽而还原带很窄。第四、铁的氧化物参与了氧化还原反应。第五、离开料层的废气中存在着剩余的氧等。这是因为在这样情况下CO2不能顺利地被碳还原成CO，而且部分CO却有可能被所遇到的空气和铁氧化物中的氧进一步氧化。由于料层下部温度低，CO仍不能全部都氧化成CO2，所以在烧结的废气中含有CO2、CO和剩余的氧。3.6. 燃烧层温度及其厚度对烧结过程的影响烧结过程不是一个等温过程。所谓温度是指烧结料层中某一点所达到的最高温度，也就是燃料燃烧层的温度。这一层的温度水平与厚度对烧结过程的进行和产、质量的优劣有着重大的影响。若燃烧层的温度愈高，产生的液相必然增多，燃烧层厚度增大，虽然对烧结矿的强度有利，但是由于温度过高物料过熔，使得烧结料层阻力加大，不仅延长了烧结过程的时间，而且还会使烧结矿产量下降，还原性变坏。然而，燃烧层过窄也是不利于烧结过程，虽然透气性变好，但是不能保证各种物料高温反应正常进行，所以需要燃烧层的厚度根据不同原料有一个适宜值。通常烧结料层的燃烧层的温度水平和厚度要取决于高温区的热平衡和固定碳的燃烧速度以及传热速度。3.7. 烧结过程的热交换3.7.1. 烧结料层的蓄热作用抽入烧结料层的空气经过热烧结矿层被预热到很高的温度后参加燃烧带的燃烧，燃烧后的废气又将下层的烧结混合料预热，因而料层越是向下热量积蓄的越多，以至于达到很高的温度。这种积蓄热量的过程好象热风炉的蓄热石的格子砖蓄热一样，所以被称为自动蓄热作用。料层的自动蓄热作用对于提高燃烧层温度具有很大的意义，这可以通过简单计算的方法加以了解。据实验确定，当燃烧层上部的烧结矿层达180220毫米厚度时，上层烧结矿的自动蓄热可以提供燃烧层总热量的3545%。但是，当上层烧结矿层厚度超过200毫米以后，换热的增长速度逐渐变慢。这是因为从上部抽入的空气带进燃烧带的热量已接近达到最高水平的恒定值。从烧结的经济性和能源节约的观点来看，应该尽可能提高料层高度，这对烧结的热利用是有利的，对产品的质量也有好处。3.7.2. 烧结料层中温度分布和热交换的特点烧结料层中热交换可以分成两个区域。在燃料着火温度以上(即燃烧层和烧结矿层)烧结矿层的温度高于气体温度，烧结矿将热量传给抽入的空气，使其温度很快升高。在燃烧层以下，是热废气将热量传给烧结混合料使其温度很快上升，而气体自身温度迅速下降。由于烧结混合料比表面积大和水分的导热系数比干矿粉高2060倍，所以，传热速度是非常快的，据测量预热层升温速度高达17002000/分，低的也有450550/分，在干燥层可达500/分。由于染来哦集中燃烧和烧结矿层的自动蓄热作用，越往下温度越高、热量越多、高温带越宽。因此，在研究料层中温度分布对烧结过程影响时，高温区的运动速度，高温区的温度水平与厚度受到很大的重视。高温区运动快，即烧结速度快，产量高。但是速度过快产品强度将下降。高温区温度可以提高产品强度，但是温度过高则还原性能不好，烧结速度下降，产量受到影响。高温区厚度增加，可以保证烧结过程各种反应有充分的时间，对提高质量有利，但是厚度过大，气体阻力增加对烧结速度有不良的影响。3.7.3. 影响传热速度的因素烧结料层中的温度最高点的移动速度实际上反映了料层中碳燃烧的移动速度和燃烧带下部热量的传递速度。热量的传递速度主要取决于气流速度，气体和物料的热容量。因为空气在料层中是传热介质，风量增加燃烧带的氧量充足，固体炭燃烧速度加快，料层中高温区的移动速度随风量增加几乎成直线上升。因此，凡是可以增加通过料层风量的措施都可以增加高温区的移动速度。此外，烧结料的性质也影响热传递速度，烧结料的热容量大，导热性能好，粒度小以及吸热反应发展等因素都会增加混合料从气流吸收热量的能力。因而随气流传热速度减慢，加之粒度小，透气性变坏就可能显著地降低燃烧带的温度。烧结料传热速度较快，主要是因为废气中的水蒸气起作用。烧结混合料跟废气之间的热交换面积比烧结矿大得多。因此，混合料与废气之间的热交换进行的较快。应该指出：工艺因素的影响是多方面的。例如，在混合料中增加水分和石灰石用量时，一方面增加了吸热反应的热量消耗；另方面它又能改善料层的透气性，使通过料层的风量增加，因而高温区的移动速度最终还是增加的。4. 水分的蒸发和冷凝4.1. 烧结料中水分的来源和作用混合料中的水分是影响烧结过程的一个极为重要的因素，它的来源可分为二部分：一部分是由烧结原料自身含水带入的；另一部分是烧结混合料在混合造球过程补加的。混合料中的水分在烧结过程中的作用是：1、有利于混合料的混匀造球，从而改善料层的透气性，提高烧结生产率。2、原料颗粒被水润湿后，表面变的光滑(有水膜存在)，可以减少气体通过料层的阻力。3、改善烧结料的换热条件，由于烧结料中有水分存在，改善了烧结混合料的导热性能(水的导热系数为301004.1868kJ/mhK，而矿石的导热系数为0.154.1868kJ/mhK，使得料层中的热交换条件良好，这就有利于使燃烧带限制在较窄的范围内，减少了烧结过程的料层阻力，同时也保证了在燃料消耗较少的情况下获得必要的高温。当然，从热平衡的角度来看，去掉水分又需要消耗一部分热量，是不利的一方面，所以烧结料水分不能控制得太高或过低，必须控制在适宜的范围内。因为水分过大使混合料过湿变成泥浆状不仅浪费燃料而且更严重的是使料层的透气性变坏。若水分过小混合料不能很好的成球，使烧结料层的透气性变坏，混合料的适宜水分是根据原料的性质和粒度组成而确定的。例如，气孔多、表面粗糙、亲水性强的矿粉适宜的水分就要高一些，而组织致密、表面光滑、亲水性差的矿粉适宜水分就要低一些。粒度细的矿粉比粒度粗的矿粉吸水性强，适宜水分就要高一些，但对表面疏松多孔的褐铁矿粉烧结时所需水分要大一些。总之，每种矿粉所需的水分是不一样的，应该通过试验确定。4.2. 水分蒸发和水汽冷凝的一般规律当烧结过程发生后，烧结料层的水分就会沿着料层不同高度和烧结的不同阶段而出现一系列的蒸发和冷凝现象。4.2.1. 烧结料层中水分的蒸发条件所谓水分蒸发若从分子运动理论来解释，那就是，水分子经常处于运动状态，并且同一液体的各个不同分子具有不同的速度，在表面层运动速度大的分子，有可能离开水面，甚至与水的其他分子失去内聚力而变成蒸汽，这个过程叫做蒸发。烧结过程中水分蒸发的条件是什么呢?那就是，当气相中水汽的实际分压小于在该条件下的饱和蒸汽压，即：饱和蒸汽压是随温度的升高而增大的，当水的温度升高到100时它的饱和蒸汽压=1个大气压，这时便会产生汽化沸腾现象。从理论上讲，蒸发速度是随大气压的减小而增大的，但是在烧结过程中，烟气压力约为0.9大气压，水的汽化沸腾温度小于100，而实际上，在大于100的部分烧结混合料中仍然存在有相当部分的水分，这是因为：a、烟气对烧结料的传热速度很快(最大可达11002000/分)；b、少量的水分子和薄膜水同物料粒子的表面存在着巨大的结合力的作用使得水分不容易跑掉。所以，一般认为干燥层终了温度应该为150左右。当热废气进入干燥层时，由于温差大和废气中水汽分压低，故水分蒸发速度逐渐加快，废气的含湿量很快升高，温度很快降低(因为水分蒸发要吸收汽化热)，而烧结料的含湿量很快降低。烧结料温度由于处在汽化阶段，基本上维持不变。当废气含湿量逐步增加，即水汽分压升高，温度随之逐渐降低，直至接近料温。因此，料中水分蒸发速度减慢，料温缓慢降低，随料温降低混合料的饱和蒸汽压也相应降低。当实际水汽分压等于水的饱和蒸汽压时，即=，蒸发就将停止。4.2.2. 水汽的冷凝规律在烧结过程中从点火瞬间开始水分就开始受热蒸发使废气的水汽分压不断升高，带着水汽的废气在穿过下层冷料时，由于与烧结混合料之间进行热交换，将热量的大部分传给冷料，而自身的温度不断降低，饱和蒸汽压也随之下降，当水汽分压大于饱和蒸汽压时，废气中的水汽就开始在冷料表面上发生冷凝。水汽开始冷凝的温度叫做“露点”。由于水汽冷凝，料层下部混合料的含水量逐渐增加。当含水量超过了烧结混合料的适宜水分时，我们把这种现象称为“过湿”，这层烧结料称为“过湿层”，它是烧结过程水分再分配的结果。过湿现象在烧结过程开始的头23分钟就发生了，过湿层的最大含水量为原始水分的120135%，而不是象有人说的那样在全部烧结过程水汽冷凝在过湿带不断发生以至使下层烧结料的过湿水分会超过原始水分的好多倍。烧结过程中水汽的冷凝并发生过湿现象，对于烧结料层的透气性是非常不利的。因为冷凝下来的水分充塞在混合料颗粒之间的孔隙中，使气流通过的阻力大大增加，同时过湿现象会使料层下部已造好的不坚固的小球遭到破坏，甚至会出现泥浆，阻碍气体的通过，严重影响烧结过程。4.2.3. 消除过湿层的主要措施4.2.3.1. 预热混合料将混合料的料温预热到露点以上，就可以显著的减少料层中水汽冷凝形成的过湿现象，从而可以降低过湿层对气流的阻力，改善料层的透气性，使抽过料层空气量增加为料层内的热交换创造了良好的条件，燃烧速度加快，燃烧带厚度减薄，熔融物的冷却速度加快，阻力减少。目前预热混合料的方法有：、热返矿预热；、生石灰预热；、蒸汽预热；、热风预热；、热水预热。4.2.3.2. 提高烧结混合料的湿容量所有增加表面的胶体物质都能增大混合料的最大湿容量，如生石灰可以消化成极细的消石灰胶体颗粒，它具有较大的比表面积，可以吸附和持有大量水分而不失去物料的松散性和透气性。4.2.3.3. 低水分烧结把烧结混合料的水分在装入烧结台车之前尽量降低，然后在点火前向整个料面均匀地喷入一部分，约为料重的0.10.5%。这样即可保持料层下部由于大颗粒偏析而具有较好的透气性，同时上层由于表面补喷水分可以增大透气性。据试验表明，当把烧结料水分降低至5.5%料面补充喷水0.3%产量提高2.7%。这样方法的优点是：a、减少了过湿层的不利影响，提高了料层透气性。b、增大料层密度，有利于提高烧结矿的产、质量。c、减少了水分蒸发热，可节省燃料消耗。5. 烧结原料的准备及加工处理5.1. 烧结原料及其特性烧结用的原料有铁矿石、锰矿石、溶剂、燃料及工业废弃物。5.2. 铁矿石在地壳中含铁矿物种类很多，凡能在现代技术条件下较为经济地提出含铁矿物的岩石称之为铁矿石。根据铁矿石的主要含铁矿物可以把铁矿石分为磁铁矿石、赤铁矿石、褐铁矿石和菱铁矿石等四种类型。5.2.1. 磁铁矿石磁铁矿石主要的化学成分为Fe3O4，理论含铁量为72.4%。磁铁矿也可看作FeOFe2O3，磁铁矿的晶体多成八面体，它的组成结构比较致密坚硬，一般成块状或粒状。它的外表颜色为钢灰色和黑灰色，条痕色为黑色。磁铁矿的密度为4.95.2g/cm，硬度为5.56.5，它具有金属光泽但较暗，并有磁性，因此比其它类型铁矿石易于分选。磁铁矿的脉石主要为石英，各种硅酸盐(如绿泥石等)于碳酸盐，有时还含有少量粘土。此外由于矿石中含有黄铁矿及磷灰石，有时有闪锌矿黄铜矿，所以一般磁铁矿含硫、磷均高，并且含有锌和铜。含钛和钒较多的磁铁矿叫钛磁铁矿和钒钛磁铁矿。地表层的磁铁矿由于氧化作用部分被氧化成赤铁矿，但仍保持磁铁矿的结晶形态，这种矿石叫假象赤铁矿或半假象赤铁矿。根据磁铁矿和假象赤铁矿在矿石中含量不同，一般用磁性率，即FeO/TFe的百分率来分类：磁性率=FeO/TFe100%式中：FeO矿石中全铁含量，%；TFe矿石中氧化铁含量，%。磁性率=42.8%为纯磁铁矿；磁性率28.6%为磁铁矿；磁性率=28.6%14.3%为半假象赤铁矿；磁性率3.5)、褐铁矿及镜铁矿都不能用磁性率来衡量。磁铁矿结晶结构很致密，所以它的还原性比其它铁矿差。5.2.2. 赤铁矿主要的含铁矿物为赤铁矿，化学式为Fe2O3，含铁70%，含氧30%。它的结晶外形为片状和板状集合体，片状表面有金属光泽，明亮如镜的叫镜铁矿；细小片状的叫云母状赤铁矿；红土状赤铁矿(铁赭石)系红色粉末，没有光泽。此外还有胶体沉积形成的鲕状、豆状和肾状等集合体。结晶的赤铁矿外表颜色为钢灰色和铁黑色，其它为暗红色，但条痕色均为暗红色。赤铁矿的物理组织结构相差很悬殊，由非常致密的结晶到很松散的粉末。结晶的赤铁矿硬度达到5.56，土状及粉状则硬度很低，赤铁矿的比重为4.85.3g/cm。在赤铁矿中往往含有18%的残余磁铁矿以及部分风化而生成的褐铁矿，脉石常常为石英质。一般含硫、磷低，因此可用来冶炼低磷贝氏铁。赤铁矿还原性好。5.2.3. 褐铁矿石主要含铁矿物为含水的Fe2O3，它的化学组成可用mFe2O3nH2O来表示。根据含结晶水的不同，褐铁矿可分为以下五种类型：水赤铁矿(2Fe2O3H2O)：含5.23%的结晶水，66.1%铁；针铁矿(Fe2O3H2O)：含10.11%的结晶水，62.9%铁；褐铁矿(2Fe2O33H2O)：含14.39%的结晶水，60.0%铁；黄针铁矿(Fe2O32H2O)：含18.37%的结晶水，57.2%铁；黄赭石(2Fe2O33H2O)：含25.23%的结晶水，52.2%铁。自然界的褐铁矿大部分以2Fe2O33H2O形态存在。褐铁矿的密度为3.04.2g/cm，硬度14。由于褐铁矿是其它铁矿风化后生成的，所以质地松软、密度小、含水大。因此不宜直接入炉，必须经过焙烧或造块。自然界中褐铁矿的富矿很少，一般含铁3755%。由于褐铁矿多存在于水成岩中，所以脉石多为可溶性的碳酸盐、磷酸盐、硫酸盐等盐类溶解后留下的矿物，或者在矿床生成时从混浊状沉积下来的泥土、铝土矿等。因而褐铁矿的硫、磷、砷等有害元素的含量一般较高。5.2.4. 菱铁矿石主要含铁矿物为菱铁矿，其化学式为FeCO3。菱铁矿含Fe48.2%，FeO62.1%，CO2=37.9%。自然界中常见的一种是坚硬的菱铁矿，其外表颜色为带黄褐色褐灰色，风化后变为深褐色。条痕色为灰色或带黄色。玻璃光泽，密度为3.9g/cm，硬度为3.54。菱铁矿露出地表面部分，很容易风化成褐铁矿。在自然界中分布较广的为粘土质菱铁矿，它是沉积于泥沙中的矿床，夹杂不少泥土与泥沙。有时还和泥碳状的物质共生而呈黑色。被称为碳质铁矿。菱铁矿常夹杂有镁、锰、钙等碳酸盐，这些碳酸盐的结晶体都是同一类型的菱面体。菱铁矿石一般含铁Fe3040%。经过焙烧后，其含铁量显著增加，矿石也变得多孔，易破碎，其还原性也好。5.3. 锰矿石锰矿石是用来制造锰烧结矿供高炉冶炼锰铁得原料。有时在铁矿烧结配料中加入少量锰矿粉，其目的使高炉炉渣的MnO含量达到610%，以降低炉渣的粘度，提高炉渣的流动性。锰矿粉对于提高烧结的产量及质量也是有利的。但锰矿的价格比较贵，因此在一般情况下烧结不配加锰矿粉。自然界蕴藏着很丰富的锰矿资源，但在目前技术条件下可供开采的锰矿却为数不多。主要有软锰矿、硬锰矿、水锰矿、褐锰矿及菱锰矿。6. 配料6.1. 简介配料是高炉优质、高产、低耗的先决条件，是获得优质烧结矿的前提，烧结矿使用的原料种类多，物理化学性质各不相同。为了合理综合利用国家资源，生产出符合高炉冶炼要求而且成分相对稳定的烧结矿，同时还要兼顾生产过程的要求，烧结厂必须根据本厂原料的供应情况及物理化学性质选择合适的原料，通过计算确定配料比，并严格按配比确定每条电子称皮下料量，经常进行重量检查(跑盘)及时调整。所谓配料就是根据高炉对烧结矿的产品质量要求及原料的化学性质，将各种原料、溶剂、燃料、代用品及时返矿等按一定比例进行配加的工序。配料的目的是根据烧结过程的要求，将各种不同的含铁原料、溶剂和燃料进行准确的配料，以获得较高的生产率和理化性能稳定的优质烧结矿，符合高炉冶炼在要求。目前国内常用的配料方法有两种，即容积配料法和重量配料法。容积配料法是利用物料的堆比重，通过给料设备对物料容积进行控制，达到配加料所要求的添加比例的一种方法。此法优点是设备简单，操作方便。其缺点是物料的堆比重受物料水分、成分、粒度等影响。所以，尽管闸门开口大小不变，若上述性质改变时，其给料量往往不同，造成配料误差。重量配料法是按照物料重量进行配料的一种方法，该法是借助于电子皮带称和定量给料自动调节系统实现自动配料的。优点是：重量配料比容积配料更加精确，特别是对添加数量较少的原料，这一点更明显。除这两种配料法外，化学成分配料是一种目前最为理想的配料方法，它采用先进的在线检测技术，随时测出原料混合料成分并输入微机进行分析、判断、调整，使烧结矿质量稳固在高水平。国外对这种方法也处于开发阶段，我国的宝钢、首钢已具备开发这种水平的条件。6.2. 原燃料性质及其对烧结过程和质量的影响6.3. 含铁原料精矿粉是含铁贫矿经过细磨选矿处理，除去了一部分脉石和杂质使含铁量提高的极细的矿粉。在烧结生产过程中，除了精矿粉外，往往还添加一些其它的含铁原料(如高炉返矿、铁皮和富矿粉等)，这样做有两个目的，一是为了增加烧结混合料成球核心，改善混合料的透气性，提高烧结机利用系数，降低烧结矿成本。二是为了提高烧结矿的品位，为高炉顺产、高产创造条件。返矿具有多孔的结构，含低熔点化合物，有利于烧结过程液相的生成，提高烧结矿的强度，有利于烧结料粒度的组成，改善透气性，提高烧结矿质量。因此，返矿的配加量、返矿质量的好坏，直接影响烧结生产过程的进行。6.4. 熔剂(1)熔剂的分类熔剂可分为碱性熔剂、酸性熔剂和中性熔剂三类。多国铁矿的脉石多以SiO2为主，所以普遍使用碱性熔剂。碱性熔剂即含CaO和MgO高的熔剂。常用的熔剂有：石灰石(CaCO3)生石灰(CaO)、消石灰(Ca(OH)2)和白云石(主要是CaCO3和MgCO3)。(2)烧结对熔剂的要求碱性氧化物含量要高；S、P杂质要少；酸性氧化物含量(SiO2+Al2O3)越低越好，；粒度和水分适宜。(3)配加熔剂的目的烧结生产过程中配加熔剂的目的主要有三个；一是将高炉冶炼时高炉所配加的一部分或大部分熔剂和高炉中大部分化学反应转移到烧结过程中来进行，从而有利于高炉进一步提高冶炼强度和降低焦比；二是碱性熔剂中的CaO和MgO与烧结料中的氧化物及酸性脉石SiO2、Al2O3等在高温作用下，生成低熔点的化合物，以改善烧结矿强度、冶金性和还原性；三是加入碱性熔剂，可提高烧结料的成球性和改善料层透气性，提高烧结矿质量和产量。白灰也称生石灰，主要成分是CaO，其遇水即消化成消石灰(Ca(OH)2)后，在烧结料中起粘结剂的作用，增加了料的成球性，并提高了混合料成球后的强度，改善了烧结料的粒度组成，得高了料层的透气性。其次，由于消石灰粒度极细，比表面积比消化前增大100倍左右，因此与混合料中其它成分能更好的接触，加快固液相反应，不仅加速烧结过程，而且防止游离CaO存在，而且它还可以均匀分布在烧结料中，有利于烧结过程化学反应的进行。再次，白灰消化放出的热量，可以提高混合料料温。从另一个方面来看，生石灰用量也不宜过多；a、生石灰用量过多，烧结料会过分疏松，混合料堆密度下降，生球强度反而会变坏。由于烧结速度过快，返矿率增加，产量降低。另外，生石灰量过多，烧结料水分不易控制。b、烧结前必须使生石灰全部消化，使用生石灰时必须相应增加混合前打水量，保证必要消化时间，使生石灰颗粒一般在一次混合机内松散开，绝大多数消化，生石灰粒度一般要小于3mm。c、生石灰在配料前的运输和储运中，尽量避免受潮，以防止事先消化去CaO的作用。d、生石灰不宜长途运输和皮带转运，极易产生粉尘，恶化劳动条件。(4)、烧结料中加入石灰石对烧结矿质量的影响a、CaO成分增加，其软化区间缩小，燃烧层厚度减薄，改善料层透气性。b、石灰石的细粉比精矿粘结性好，有利于混合料成球，而较粗的部分本身就具有良好的透气性，可以改善烧结料透气性。c、烧结过程中石灰石分解，放出CO2，起疏松料层作用，大大改善料层透气性。通过石灰石的加入
