单片机期末考试题试卷.doc

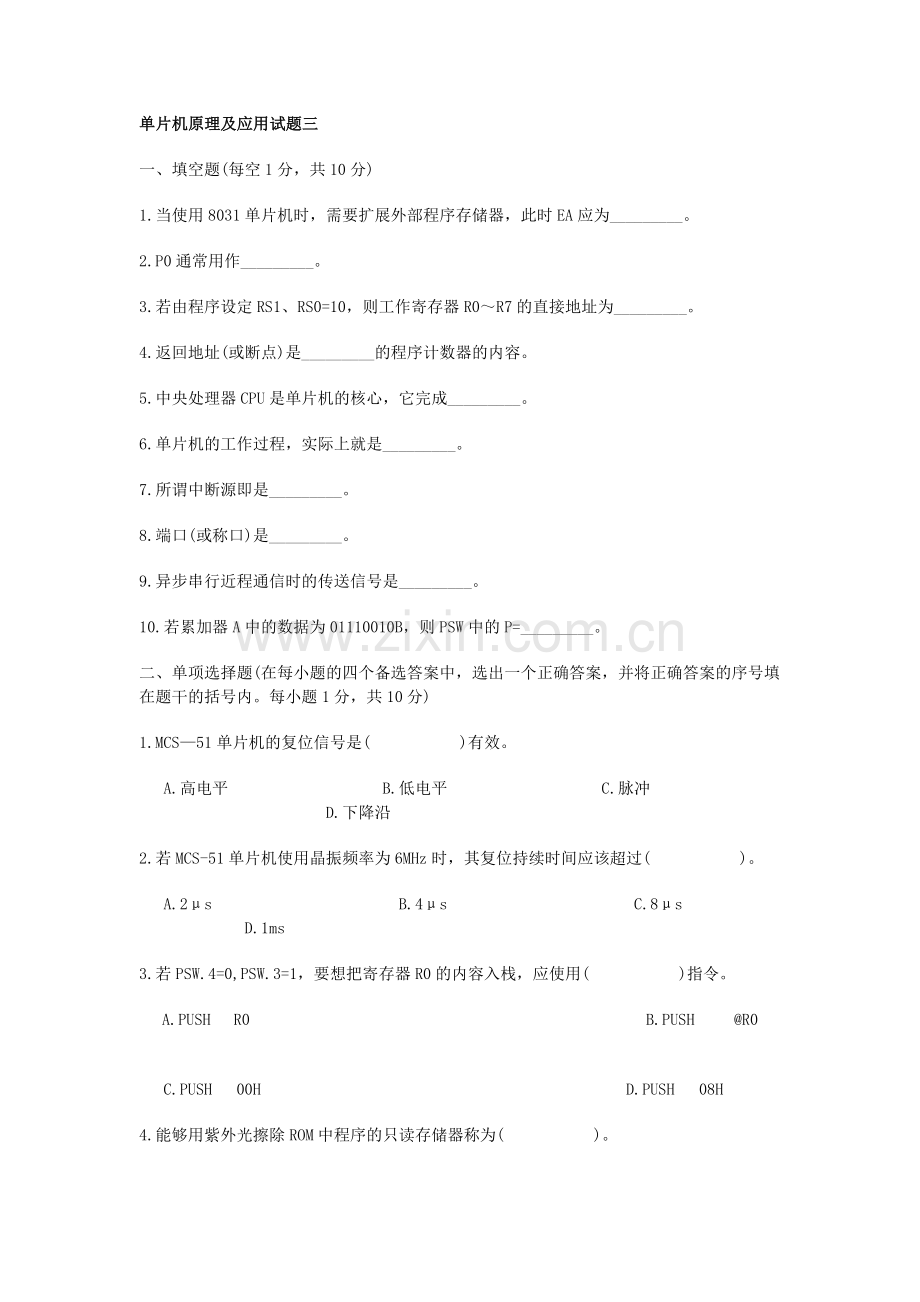

单片机原理及应用试题三
一、填空题(每空1分，共10分)
1.当使用8031单片机时，需要扩展外部程序存储器，此时EA应为_________。
2.P0通常用作_________。
3.若由程序设定RS1、RS0=10，则工作寄存器R0～R7的直接地址为_________。
4.返回地址(或断点)是_________的程序计数器的内容。
5.中央处理器CPU是单片机的核心，它完成_________。
6.单片机的工作过程，实际上就是_________。
7.所谓中断源即是_________。
8.端口(或称口)是_________。
9.异步串行近程通信时的传送信号是_________。
10.若累加器A中的数据为01110010B，则PSW中的P=_________。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)
1.MCS—51单片机的复位信号是(      )有效。
  A.高电平          B.低电平          C.脉冲            D.下降沿
2.若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过(      )。
  A.2μs            B.4μs            C.8μs             D.1ms
3.若PSW.4=0,PSW.3=1，要想把寄存器R0的内容入栈，应使用(      )指令。
  A.PUSH  R0                         B.PUSH   @R0
  C.PUSH  00H                       D.PUSH  08H
4.能够用紫外光擦除ROM中程序的只读存储器称为(      )。

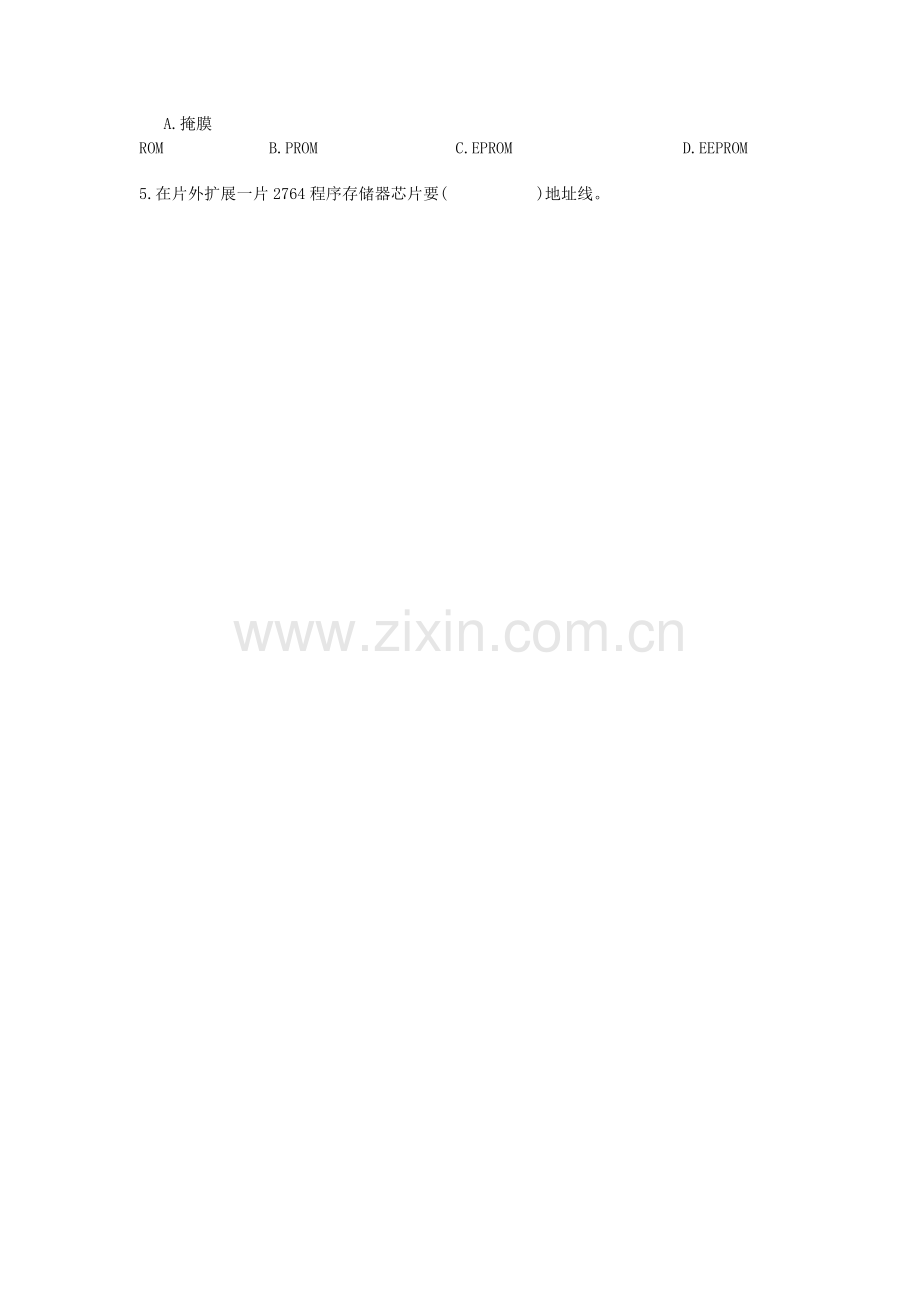

  A.掩膜ROM       B.PROM         C.EPROM           D.EEPROM
5.在片外扩展一片2764程序存储器芯片要(      )地址线。

  A.8根            B.13根           C.16根             D.20根
6.定时器/计数器工作方式1是(      )。
  A.8位计数器结构                    B.2个8位计数器结构
  C.13位计数结构                     D.16位计数结构
7.设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为(      )
  A.2MHz          B.1MHz            C.500KHz         D.250KHz
8.已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为(      )。
    A.06H         B.F9H              C.30H            D.CFH
9.下列数据字定义的数表中，(      )是错误的。
   A.DW“AA”                      B.DW“A”
   C.DW“OABC”                    D.DWOABCH
10.串行口的控制寄存器SCON中，REN的作用是(      )。
   A.接收中断请求标志位              B.发送中断请求标志位
   C.串行口允许接收位                D.地址/数据位
三、简答题(每小题4分，共20分)
1.简述堆栈。
2.简述变址寻址方式并举例说明。
3.简述中断响应的主要内容。
4.简述汇编语言中的标号有什么规定?
5.A/D转换器转换数据的传送有几种方式?
四、读程序(每小题4分，共20分)

1.执行下列程序段中第一条指令后，(1)(P1.7)=____  (P1.3)=_____， (P1.2)=_________；执行第二条指令后，(2)(P1.5)=_________，(P1.4)=_________，(P1.3)=_________。
  ANL  P1，#73H
  ORL  P1，#38H
2.下列程序段执行后，(A)=_________,(B)=_________。
  MOV  A，#0FBH
  MOV  B，#12H
  DIV   AB
3.下列程序段执行后，(R0)=_________,(7EH)=_________,(7FH)=_________。
  MOV  R0,#7FH
  MOV  7EH，#0
  MOV  7FH，#40H
  DEC  @R0
  DEC  R0
  DEC  @R0
4.已知(SP)=09H，(DPTR)=4567H，在执行下列指令后，(SP)=_________，内部RAM(0AH)=_________，(0BH)=_________
  PUSH  DPL
  PUSH  DPH
5.下列程序中注释的数字为执行该指令所需的机器周期数，若单片机的晶振频率为6MHz，问执行下列程序需要多少时间?
          MOV R3,#100；1
   LOOP：NOP        ；1
          NOP

          NOP
          DJNZ     R3,LOOP        ;2
          RET        ；            2
五、编程题(每小题4分，共20分)
1.请使用位操作指令，实现下列逻辑操作：
  P1.5=ACC.2∧P2.7∨ACC.1∧P2.0
2.在外部RAM首地址为TABLE的数据表中有10个字节数据，请编程将每个字节的最高位无条件地置1。
3.已知内部RAM  30H单元开始存放20H个数据，将其传送到外部RAM的0000H单元开始的存储区，请编程实现。
4.已知8个无符号数之和存于R3R4，求其平均值，结果仍存于R3R4中，请编程实现(R3为高字节)。
5.两个字符串分别存放在首地址为42H和52H的内部RAM中，字符串长度放在41H单元，请编程比较两个字符串。若相等，则把数字00H送40H单元，否则把0FFH送40H单元。
六、综合应用题(每小题10分，共20分)
1.用8031单片机，并采用一片2716(2KB)和一片6116(2KB)组成一个既有程序存储器又有数据存储器的扩展系统，请：
  (1)画出逻辑电路图
  (2)说明其存储空间
2.已知D/A转换器DAC  0832如图所示，口地址为7FFFH，运放电源为+5V，Vref=+5V，请
  (1)画出单缓冲接口方式电路
  (2)编程产生正向锯齿波

 单片机模拟试卷001
一、选择题（每题1分，共10分）
1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0  b）P1 c）P2  d）P3
2．单片机应用程序一般存放在（     ）
   a） RAM           b）ROM          c）寄存器           d）CPU
3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（ ）
a） 7542H b） 7542 c） 75.42H d） 75.42
4．下列指令中不影响标志位CY的指令有（     ）。
    a）ADD  A，20H         b）CLR      c）RRC  A      d）INC  A
5．CPU主要的组成部部分为（     ）
    a）运算器、控制器     b）加法器、寄存器
c）运算器、寄存器     d）运算器、指令译码器
6．INTEL     8051      CPU是（     ）位的单片机
    a） 16           b）4           c）8          d）准16
7．8031复位后，PC与SP的值为（     ）
a ）0000H，00H     b） 0000H，07H     c） 0003H，07H d）0800H，00H
8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（ ）。
a）MOV  A, @R1         b）MOVC  A,  @A + DPTR
c）MOVX  A, @ R0         d）MOVX  A,  @ DPTR
9．8031单片机中既可位寻址又可字节寻址的单元是（     ）
   a）20H       b）30H           c）00H        d）70H
10．下列哪条指令是正确的（ ）
a） PUSH R2 b） ADD R0,A
c） MOVX A @DPTR d） MOV @R0,A
二、填空题（每空1分，共30分）
1．一个完整的微机系统由 和 两大部分组成。
2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。
3．半导体存储器分成两大类 和 ，其中 具有易失性，常用于存储 。
4．求十进制数-102的补码（以2位16进制数表示），该补码为 。
5．PC存放_______________,具有___________特性。在8051中决定程序执行顺序的是PC还是DPTR？ 它是______位？ （是，不是）SFG？
6．123= B= H。
7．8051内部有 并行口，P0口直接作输出口时，必须外接 ；并行口作输入口时，必须先 ，才能读入外设的状态。
8．MCS-51的堆栈只可设置在 ，其最大容量为 ，存取数据的原则是 。堆栈寄存器SP是 位寄存器，存放 。
9．中断处理的全过程分为以下3个段： 、 、 。
10．定时和计数都是对 进行计数，定时与计数的区别是
。

三、判断题（对者打√，错者打×，并改正，每题1分，共10分）
1 中断服务程序的最后一条指令是RET。
2 存储器分成内存和外存两大部分，其中外存可以直接与CPU交换信息。
3 P2口既可以作为I/O使用，又可以作地址/数据复用口使用。
4 在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。
5 RC  A为循环左移指令。
6 MOV  A，30H的源操作数为立即寻址方式。
7 MOV  A,@A+DPTR是一条查表指令。
8 MUL  AB的执行结果是高8位在A中，低8 位在B中。
9 AJMP跳转空间最大可达到64KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。
四、简答题（每题5分，共15分）
1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？
2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD的值是多少？TH0=？TL0=？(写出步骤)
3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。
五、作图题（10分）
用6264（8K*8）构成16K的数据存储系统。要求采用线选法产生片选信号，并计算6264的地址范围。
六、设计题（1题13分；2题12分，共25分）
1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接图并编程实现上述要求。

 单片机模拟试卷002
一、填空题(每空格1分，共10分)
1.MCS—51布尔处理机的存储空间是_______。
2.P2口通常用作_______，也可以作通用的I/O口使用。
3.若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为______。
4.8051的堆栈区一般开辟在_______。
5.所谓寻址，其实质就是_______。
6.存储器映象是_______。
7.定时器中断请求发生在_______。
8.中断响应时间是指______。
9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。
10.在中断服务程序中现场保护和现场恢复期间，中断系统应处在____状态。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)

1.MCS-51单片机复位操作的主要功能是把PC初始化为( )。
A.0100H B.2080H C.0000H D.8000H
2.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( )。
A.500 B.1000 C.216-500 D.216-1000
3.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。
A.P3.2 B.P3.3 C.P3.4 D.P3.5
4.当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( )。
A.1个机器周期 B.2个机器周期
C.4个机器周期 D.10个晶振周期
5.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应( )。
A.外部中断0 B.外部中断1
C.定时器0中断 D.定时器1中断
6.定时器若工作在循环定时或循环计数场合，应选用( )。
A.工作方式0 B.工作方式1 C.工作方式2 D.工作方式3
7.MCS-51单片机的外部中断1的中断请求标志是( )。
A.ET1 B.TF1 C.IT1 D.IE1
8.下列标号中，正确的标号是( )。
A.1BT： B.BEGIN： C.ADD： D.STAB31：
9.串行口每一次传送( )字符。
A.1个 B.1串 C.1帧 D.1波特
10.要想把数字送入DAC0832的输入缓冲器，其控制信号应满足( )。
A.ILE=1,=1,=0
B.ILE=1, =0, =0
C.ILE=0, =1, =0
D.ILE=0,=0, =0
三、简答题(每小题4分，共20分)
1.如何正确使用P3口?
2.简述累加器的ACC的作用。
3.简述寄存器间接寻址方式及其寻址范围。
4.简述MCS-51单片机的中断入口地址。
5.简述串行数据传送的特点。
四、读程序题(每小题4分，共20分)
1.执行下列程序段后，(P1)=_______。
MOV P1，#5DH
CPL P1.1
CPL P1.2
CLR P1.6
SETB P1.7

2.执行下列程序段后，(A)=_______,(CY)=____。
MOV A，#C5H
RL A
3.下列程序段执行后，(R0)=_______,(7EH)=____,(7FH)=_______。
MOV R0，#7EH
MOV 7EH，#0FFH
MOV 7FH，#40H
1NC @R0
1NC R0
1NC @R0
4.已知(SP)=60H，子程序SUBTRN的首地址为0345H，现执行位于0123H的ACALL SUBTRN双字节指令后，(PC)=___,(61H)=_______,(62H)= ____。
5.阅读下列程序，说明其功能。
MOV R0,#data
MOV A,@R0
RL A
MOV R1，A
RL A
RL A
ADD A，R1
MOV @R0,A
RET
五、编程题(每小题4分，共20分)
1.已知在累加器A中存放一个BCD数(０～9)，请编程实现一个查平方表的子程序。
2.请使用位操作指令实现下列逻辑操作：
BIT=(∨P1.0)∧(11H∨CY)
3.已知变量X存于VAR单元，函数值Y存于FUNC单元，按下式编程求Y值。
Y=
4.已知在R2中存放一个压缩的BCD码，请将它拆成二个BCD字节，结果存于SUM开始的单元中(低位在前)。
5.将存于外部RAM 8000H开始的50H数据传送0010H的区域，请编程实现。
六、综合应用题(每小题10分，共20分)
1.已知如图，8155的PA口用于输出，PB口用于输入，PC口用于输出，请：
(1)写出8155的各I/O口的口地址和存储器的地址范围。
(2)编写出8155初始化程序。B155命令字格式：

2.已知如图并给出下列程序，请在读图并理解程序后回答下列问题：
(1)程序功能为_______。
(2)ADC0809的口地址为_______。
(3)EOC的作用是_______。
(4)程序运行结果存于_______。
ADC：MOV DPTR，#7FFOH
MOV R0，#0A0H
MOV R2，#8
MOV A，#0
LOOP：MOVX @DPTR，A
JB P3.3，$
MOVX A，@DPTR
MOVX @R0,A
1NC DPTR
1NC R0
DJNZ R2,LOOP
AJMP ADC

单片机模拟试卷004
一、填空题(15分，每空1分)
1．MCS—51单片机的P0—P4口均是 I／O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的 和 ，在P0—P4口中， 为真正的双向口， 为准双向口。
2．MCS—5l单片机的堆栈区只可设置在 ，堆栈寄存器5P是 位寄存器。
3．MCS—51单片机外部中断请求信号有电平方式和 ，在电平方式下，当采集到

INT0、INT1的有效信号为 时，激活外部中断。
4．定时器／计数器的工作方式3是指的将 拆成两个独立的8位计数器。而另一个定时器／计数器此时通常只可作为 使用。
5．MCS—96单片机的最大寻址空间是 ，该空间的地址范围为 ，系统上电及复位的程序入口地址为 ，芯片配置字节CCB的地址为 。

二、简答题(15分，每小题5分)
1．51系列单片机具有几个中断源，分别是如何定义的?其中哪些中断源可以被定义为高优先级中断，如何定义?
2．各中断源对应的中断服务程序的入口地址是否能任意设定?
3．如果想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置?请举例加以说明。

三、参数计算题(16分)
已知一单片机系统的外接晶体振荡器的振荡频率为11．059MHz，请计算该单片机系统的拍节P、状态S、机器周期所对应的时间是多少?指令周期中的单字节双周期指令的执行时间是多少?
四、改错题(共5分，每小题1分)
以给出的指令操作码为依据，请判断MCS—5l单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1．MUL R0R1
2．MOV A，＠R7
3．MOV A，#3000H
4．MOVC ＠A+DPTR，A
5．LJMP #1000H
五、寻址方式(5分，每问1分)

说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写)
1．ANL A，20H
2．ADDC A，#20H
3．JZ rel
4．CLR C
5．RRA
六、使用简单指令序列完成以下操作(12分)
1．请将片外RAM20H—25H单元清零
2．请将ROM3000H单元内容送R7
七、编程题(18分)
已知一MCS—51单片机系统的片内RAM 20H单元存放了一个8位无符号数7AH，片外扩展RAM的8000H存放了一个8位无符号数86H，试编程完成以上两个单元中的无符号数相加，并将和值送往片外RAM的01H、00H单元中，同时将所编写程序运行完成后的数据和状态添入下表中给出的PSW的有关位以及寄存器A、DPTR和RAM单元中。
CY
A
DPTR
片外01H
片外00H
片外8000H

八、判读电路题(14分)
下图为MCS—51单片机系统中混合扩展多片存储器2764、6264芯片部分连线电路图。
试分析电路并回答下列问题：
1．请简单叙述2764芯片的功能、容量，在电路中起什么作用?
2．请简单叙述6264芯片的功能、容量，在电路中起什么作用?
3．请分析各片2764、6264所占用的单片机数据存储空间的地址范围是多少?

机模拟试卷007
一、 填空题：(共30空，每空1分)

1. 单片机即一个芯片的计算机，此芯片上包括五部分：运算器、_________、________、输入部分、________。
2. 只有在________码表示中0的表示是唯一的。
3. MCS—51指令系统中 direct表示的含义是：_____________________。
4. P0、P1、P2、P3四个均是___位的____口(填“串行”还是“并行”)，其中P0的功能是______________________；P2口的功能是___________；而_________是双功能口；______是专门的用户口。
5. 任何程序总是由三种基本结构组成：顺序、分支和_________。
6. MCS—51指令共有六种寻址方式，分别是立即数寻址、_________、_________、寄存器间接寻址、__________、相对寻址。
7. MOV DPTR，#data16的作用是用来设定_________。
8. 片内RAM可进行位寻址的空间位地址范围是______________。
9. MCS—51的存储器空间配置从功能上可分为四种类型：__________、内部数据存储器、__________、外部程序存储器。
10. MCS-51的指令按其功能可分为五大类：_________、________、逻辑运算类指令、位操作指令、控制转移指令。
11. 输入输出设备与主机的连接部分称为输入输出接口，接口有三大作用：_________作用、_________作用和信号电平与形式的变换作用。
12. MCS—51内部的SFR共有______个。
13. CJNE <目的字节>，<源字节>，rel属于五大类指令中的_________类指令，其操作码助记符含义是_____________。
14. 8051单片机有________个中断源，________级中断优先级别。
15. 8255A属于可编程的________ 接口芯片，8255A的A通道有________种作方式。
二、 选择题：（共15题，每题1分）
1． 10101.101B转换成十进制数是（　　　）。
（A）46.625 （B）23.625 (C) 23.62 (D) 21.625
2. 存储器的地址范围是0000H~0FFFH，它的容量为（ ）。
（A）1KB (B) 2KB (C) 3KB (D) 4KB
3． 3D.0AH转换成二进制数是（ ）。
（A）111101.0000101B (B) 111100.0000101B
(C) 111101.101B (D) 111100.101B
4． 73.5转换成十六进制数是（ ）。
（A）94.8H (B) 49.8H (C) 111H (D) 49H
5． MOVX A , @R0指令中，源操作数采用（ ）寻址方式，指令作用在（ ）区间。
（A）寄存器，外部数据存储器 （B）直接，程序存储器
（C）寄存器间接 ，内部数据存储器 （D）寄存器间接，外部数据存储器
6． A7H和5BH两个立即数相加后，和为（ ），（CY）是（ ）。
（A）1CH，0 (B) C1H，0
(C) 02H，1 (D) C1H，1
7． 若（A）=86H，（PSW）=80H，则执行RRC A指令后（A）

（A）C3H (B) B3H (C) 0DH (D) 56H
8．如果（P0）=65H ，则当
CPL P0.2
SETB C
MOV P0.4 ，C
执行后（P0）=（ ）
（A）61H (B) 75H (C) 71H (D) 17H
9． ( )指令是MCS-51指令系统中执行时间最长且长达4 us的。
（A）比较转移 （B）循环转移 （C）增减量 （D）乘除法
10． 8031单片机中，将累加器A中的数送入外RAM的40H单元，可执行的指令（ ）。
(A) MOV R1 ,40H (B) MOV R1 ,#40H
MOVX @R1 , A MOVX R1 , A
(C) MOVX 40H , A (D) MOV R1, #40H
MOVX @R1 , A
11． 已知累加器A的数值为98H，它与0FAH相加，相加后会影响标志位CY、AC和OV位。各个位的值是（ ）。
(A) 0、0、0 (B) 1、0、1 (C) 1、1、1 (D) 1、1、0
12．不属于单片机与输入输出设备进行信息交换的方式是（ ）。
(A) 无条件传送方式 (B) 查询方式 (C) 中断方式 (D) 存储器直接存取方式
13．8051与8255A的硬件连接如图P110图6－7，其中规定未用的地址线取0。则8255A的控制字寄存器的地址是( )
(A) 0000H (B) 0001H (C) 0002H (D) 0003H
14．A/D转换方法有以下四种，ADC0809是一种采用（ ）进行A/D转换的8位接口芯片。
(A) 计数式 (B) 双积分式 (C) 逐次逼近式 (D) 并行式
15．8051单片机内有( )个16位的定时/计数器 ，每个定时/计数器都有( )种工作方式。
(A) 4, 5 (B) 2, 4 (C) 5, 2 (D) 2, 3
