施工影像资料--拍摄方案.doc

资源描述

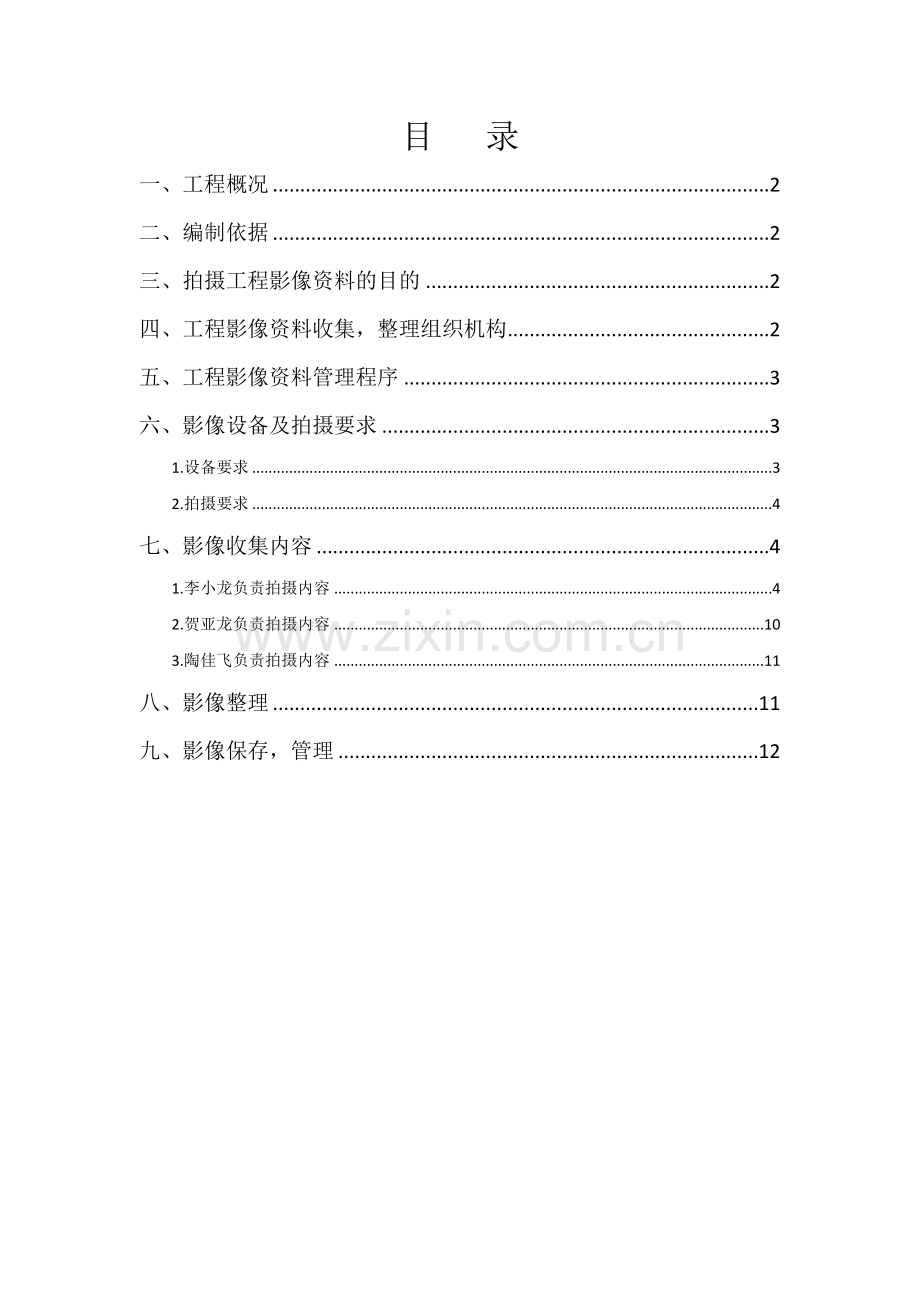

目录一、工程概况 2 二、编制依据 2 三、拍摄工程影像资料的目的 2 四、工程影像资料收集，整理组织机构 2 五、工程影像资料管理程序 3 六、影像设备及拍摄要求 3 1.设备要求 3 2.拍摄要求 4 七、影像收集内容 4 1.李小龙负责拍摄内容 4 2.贺亚龙负责拍摄内容 10 3.陶佳飞负责拍摄内容 11 八、影像整理 11 九、影像保存，管理 12 一、工程概况上海神旺大酒店西辅楼位于上海市宜山路650号，为神旺大酒店(上海)有限公司开发的集商业(餐饮)项目。本工程项目为一栋地上3层的商业（餐饮）综合楼。占地面积约3000平方米；总建筑面积5119平方米。建筑高度为19.8m。 1. 工程名称：神旺大酒店西辅楼 2. 建设单位: 神旺（上海）大酒店有限公司 3. 监理单位：上海高科工程咨询监理有限公司 4. 施工单位：浙江环宇建设集团有限公司 5. 建设地点：上海市宜山路650号 6. 结构形式：框架结构二、编制依据 1.《上海市档案管理工作手册》 2.徐汇区文明、标化工地要求 3.本工程签订合同 4.本公司管理细则三、拍摄工程影像资料的目的 1.为完善施工过程中影像资料和竣工影像资料的管理，保证工程有据可查。 2.为项目争创各项荣誉提供证明资料。 3.影像资料是配合文字说明对本工程创优工作所作的宣传、推广、制造声势的一个不可缺少的部分，它具有比文字说明更形象、更直接、表现力更强、说服力强和容易给观者造成视觉冲击等优点而非其他媒介所能代替，对本工程今后创精品工程宣传工作能起到非常好声势营造作用，并且还在评优阶段又能为评优专题片的制作，提供更多优秀的素材，所以，只有平时在施工中对其多加收集整理，拍出优秀照片和录像段片，作为本工程创优工作不可缺少的一部分。四、工程影像资料收集，整理组织机构项目经理吴伟雄是项目影像管理的第一责任人，项目副经理丁兴龙是项目影像管理的分管责任人，项目指定金惠明为项目施工影像管理责任人。具体拍摄负责：李小龙：大临设施，重大危险源施工检查验收，主要分部分项和隐蔽工程施工进度、施工质量、检查验收；贺亚龙：各类会议活动，安全文明绿色工地施工进度，施工质量以及施工设备；陶佳飞：施工场地原状原貌，主要材料（构配件）进出场检查验收及平日使用、储存情况，大型机械设备进出场及安全使用，工程定点拍摄，桩基施工前地上（绿植、建筑废渣）及地下（管线、桩基）处理。五、工程影像资料管理程序编制施工规划时明确影像设备及人员 ↓ 在施工细则中明确留置影像资料的部位及其数量要求 ↓ 按要求规范化地组织实施 ↓ 影像资料的分类、整理和归档 ↓ 进行后期技术处理，形成数据图片文件六、影像设备及拍摄要求 1. 设备要求神旺大酒店西辅楼项目部拍摄设备以1台DigItal Vidio Gamera为主，像素在800万及以上手机为辅；以照片及摄像作为施工影像资料的主要载体；并以电子文件或录像作为施工单位影像资料的主要载体。 2.拍摄要求 2.1照片档案 A、照片应保持工程的真实面貌和颜色； B、照片的拍摄应避免形体的变形，拍摄中要注意线条的平行度、垂直度，避免倾斜； C、拍摄应在良好的光线下进行，应尽量避免逆光； D、对工程全景拍摄要用较大的景深，以保证影响的清晰度，对拍摄主体进行拍摄时要采用多机位（正、仰、俯拍），以保证拍摄主体的完整性； E、拍摄工程相片，发现拍摄不合格应及时补拍，禁止后期照片修饰； 2.2录像档案 A、器材：使用专业级以上的摄像机； B、摄像不能采用特技和夸张手法进行拍摄，不得改变工程的真实面貌和颜色； C、拍摄应避免形体变形，拍摄中要注意线条的平行度，垂直度，避免倾斜； D、拍摄应在良好的光线下进行，应尽量避免逆光； E、对工程全景拍摄要用较大的景深，以保证影响的清晰度，对拍摄主体进行拍摄时要采用多机位（正、仰、俯拍），以保证拍摄主体的完整性；七、影像收集具体内容 1. 李小龙负责拍摄内容 1.1大临设施：围墙安装过程及成品，办公用房场地平整、垫层浇筑、底板浇筑、活动房安装，施工道路场地平整及砼浇筑，临时用水、临时用电、临时排污管线安装，三级电箱配置，临设拆除。 1.2重大危险源:基础、结构模板支设符合规范要求，规范班组施工操作（防止高空坠落，物体坠落），电梯井内模板、脚手架按规范施工。 1.3主要分部分项工程：桩基工程施工开始到工程竣工结束主要分部分项工程的施工进度、施工质量、检查验收主要分部分项工程内容如下：序号分部工程子分部工程分项工程具体拍摄部位和内容备注 1 地基与基础工程桩基工程桩基成孔钻孔过程，一次清孔，二次清孔，成孔土方工程土方开挖边坡、基底清理及地基验收土方回填土工击实试验取样、基底清理、分层夯实取样与验收钢筋工程钢筋制作钢筋原材取样、钢筋原材受控堆放状况、钢筋加工成果检查钢筋安装钢筋现场连接取样、钢筋自检、钢筋验收模板工程模板制作木方刨光、洞口模板细部制作、模板接缝处理模板安装基底清理、洞口细部加固、整体加固、模板自检及验收砼工程混凝土浇灌混凝土现场坍落度测试、混凝土现场取样、同条件试块留设、混凝土现场浇灌混凝土养护混凝土洒水养护混凝土验收拆模后混凝土自检、混凝土验收 2 主体工程钢筋工程钢筋制作钢筋原材取样、钢筋原材受控堆放状况、钢筋加工成果检查　钢筋安装钢筋现场连接取样、钢筋自检、钢筋验收　模板工程模板制作木方刨光、洞口模板细部制作、模板接缝处理　模板安装基底清理、洞口细部加固、整体加固、模板自检及验收　砼工程混凝土浇灌混凝土现场坍落度测试、混凝土现场取样、同条件试块留设、混凝土现场浇灌　混凝土养护混凝土洒水养护　混凝土验收拆模后混凝土自检、混凝土验收　序号分部工程子分部工程分项工程具体拍摄部位和内容备注 3 建筑装饰装修地面整体面层基层处理、面层施工过程及完工验收　板块面层基层处理、水泥砂浆或水泥砂结合层施工以及面层铺贴与验收　抹灰一般抹灰基层处理、不同材料基体交接处的加强措施、抹灰层、阳角构造、抹灰砂浆验收、成品验收、抹灰层空鼓检查及滴水线（槽）构造　门窗门窗框与主体结构的连接节点构造、门窗框的安装、门窗扇的安装、门窗逢隙检查验收、嵌缝与密封处理以及现场冲淋试验　幕墙连接钢件安装防雷系统安装板块安装　涂饰裱糊砼或抹灰基层验收、抗碱封闭底漆涂刷或界面剂涂刷、基层腻子批嵌、涂料施工和成品验收　护栏和扶手制作与安装护栏和扶手制作与安装预埋件和连接节点验收、护栏间距和高度复核、接缝处理以及安装后成品验收　 4 屋面工程卷材防水屋面找平层基层验收、找平层坡向以及与突出屋面结构相交处的细部做法　保温层保温层铺设过程、透气孔设置和坡向验收　卷材防水层卷材防水层的铺贴方法、搭接方式、成品验收和保护层的施工、透气管做法　细部构造天沟、檐沟、檐口、水落口、女儿墙的泛水、变形缝和伸出屋面管道的防水构造做法以及天沟蓄水检验见证　序号分部工程子分部工程分项工程具体拍摄部位和内容备注　 5 建筑电气建筑电气变配成套配电柜控制柜（屏台）和动力照明配电箱（盘）安装高、低压成套柜耐压试验、交接试验（验收）　变配裸母线封闭母线、插接式母线安装母线安装（搭接连接、接地），高压母线耐压试验，低压母线交接试验（验收）　电室电缆桥架安装和桥架内电缆敷设桥架安装、电缆敷设检查　供电电缆沟内和电缆竖井内电缆敷设电缆敷设、接头检查及竣工试验（验收）　干线低压电气动力设备试验和试运行低压电气动力设备交接试验（验收）　电气电线、电缆导管和线槽敷设电线、电缆导管安装（砌体剔槽、埋管）做法　防雷与接地安装接地装置接地模块埋设、防雷接地的人工接地装置的接地干线埋设、基础钢筋接地连接、地面接地测试点、接地电阻测试（验收）建筑等电位连接等电位干线与局部等电位箱连接、联合接地体的接地电阻测试检验见证接闪器避雷针、带与屋顶外露金属物连接做法灯具安装普通灯具大型花灯安装（固定及悬吊装置的过载试验）检验见证安装建筑照通电试验照明系统全负荷通电连续试运行（通电安全检查）（验收）序号分部工程子分部工程分项工程具体拍摄部位和内容备注　 6 建筑给水排水及采暖室内给水系统给水管道给水管水压试验、生活给水管冲洗、消毒、取样检验见证　配件安装室内消火栓消火栓实地试射（屋顶、首层二处）检验见证　系统安装给水设备安装敞开水箱满水试验、泵房设备安装验收　室内排水系统排水管道隐蔽或埋地排水管道隐蔽前的灌水试验（验收）　配件安装室内热水供应系统管道及配件管道保温前的水压试验（验收）　安装卫生器具安装卫生器具卫生器具交工前的满水及通水试验　安装（验收）卫生器具排水管道安装管道与楼板接合部做法　室内采暖系统安装管道及配件管道安装坡度（验收）　安装低温热水地板埋地安装的盘管隐蔽前检查验收　辐射采暖系统系统水压试验采暖系统水压试验（验收）　安全附件安装安全装置冷态定值及整定检验见证　序号分部工程子分部工程分项工程具体拍摄部位和内容备注 7 通风与空调送排风系统风管与配件制作风管的加固、风管的工艺性检测（强度、漏风、量测试）检验见证　风管系统风管穿越需封闭的防水、防爆的墙体或楼板时的防护设施、风管的严密性检验（验收）　防排烟系统、除尘系统防排烟风口安装排烟口（排烟阀）及手控装置、预埋套管）安装做法　除尘系统除尘器与排污设备安装现场组装的静电除尘器安装　风机安装通风机安装（传动装置外露部位及进出口防护设施）　净化空调系统高效过滤器外观检查、仪器检漏检验见证　空调水系统安装燃油管道系统的防静电设施、制冷设备严密性测试（验收）　管道冷热（煤）水系统安装管道隐蔽验收、压力试验（验收）　电力驱动的线引式或强制式电梯安装设备进场验收设备外观及附件验收　土建交接检验机房内部、井道（钢架结构及布置）、井道安全设施检验见证　序号分部工程子分部工程分项工程具体拍摄部位和内容备注 8 消防工程建筑设备监控系统火灾报警传感器（烟感、温感等）安装检验见证　控制系统消防联动系统联动系统调试、消防泵（喷淋泵）调试（验收）　火灾报警及消防联动系统电视监控系统吊顶内摄像头安装检验见证　安全防范系统入侵报警系统周边报警设备（围墙）安装调试（验收）　建筑设备监控系统门禁系统插卡机安装调试（验收）　线缆敷设和终接电缆（光缆）敷设与终接过程、线缆测试、弱电井设置检验见证　综合机柜、机架配线架安装过程　布线配线架安装集成系统网络集成系统调试（验收）　安全防范系统防雷与接地独立或共同接地测试，防静电接地安装调试（验收）　智能化集成系统电源与接地物业管理系统三表远程计量设备安装调试（现场设备、终端显示器）检验见证　住宅小区智能化系统空间环境水平、垂直布线空间布置、机房设备布置、防静电防尘设施检验见证　 2.贺亚龙负责拍摄内容 2.1各类会议活动：监理单位例会，监理单位、建设单位临时会议，质检站季度检查会议，建设主管部门检查会议，开工典礼三级安全教育，应急演练； 2.2安全文明绿色施工：（1）安全施工技术负责人安全交底拍摄；“三宝”使用和四口临边防护设施；工人进场随身携带进场证件；垂直方向交叉作业防护；高空作业防护；脚手架达标搭设；施工临时用电（三相五线制）；安全监控设施使用；现场防火（消防器材配置合理，符合消防要求）（2）文明施工大门、围墙CIS形象布置；各班组规范施工后现场文明环境；所有车辆进出施工现场清洗；全警示标志牌；进门处7牌1图；场容场貌（道路畅通，排水沟、排水设施通畅，工地地面硬化处理，挖掘土方覆盖）；材料堆放（材料、构件、料具等堆放时，悬挂有名称、品种、规格等标牌，水泥和其他易飞扬细颗粒建筑材料应密闭存放或采取覆盖等措施）；垃圾清运（施工现场应设置密闭式垃圾站，施工垃圾、生活垃圾应分类存放） 3.陶佳飞负责拍摄内容 3.1场地原状原貌：施工进场前，现场的原状原貌，多位置，多角度； 3.2桩基施工前现场处理：自然土面以上绿植处理，枯草、建筑废渣等处理；自然土面以下管线、桩基处理; 3.3主要材料进出场：施工用材料(构配件)进出场检查、验收及平日使用、储存情况； 3.4大型机械设备进场及作业：大型机械设备进场检查验收；现场大型机械作业：现场塔吊作业情况（包含恶劣天气，正常作业，附着顶升作业），挖掘机规范操作，泵车规范操作，打桩机规范操作，运土车辆规范运土，吊车规范操作； 3.5定点照片：原则上要求每天在定点处拍摄，并选取至少一张全景照片，可根据实际情况适当调整数量。八、影像整理 1、项目部将按工程项目档案管理规定对工程影像资料集中统一管理，按分部、分项工程以及专题内容、拍摄时间进行排序和归档。 2、影像资料是工程质量控制资料的重要组成部分，原则上应按单位工程中分部、分项工程质量验收资料的组卷顺序进行排列，并附在其后。 3、影像资料应有文字说明，具体内容包括影像编号、影像题名、拍摄内容简要描述、拍摄时间、地点等。 4、工程竣工后应对理影像资料进行后期技术处理，系统地剪辑和编排，并按档案要求提供装订成册的工程照片或电子文件（数码照片）。九、影像保存，管理影像资料在拍摄完成后，要保存一定时期以备查看，在保存过程中应注意以下4点。 1、拍摄时应适当多拍几张，选择较清晰，能准确反映现状的影像保存。 2、保存时应对影像资料进行分类、排序、并写出简介说明。 3、影像资料应与施工资料对应存放，更能客观准确地反映现场的实际情况。 4、如有需要，也可以将照片制成光盘存放，更有利于资料的保存。（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
