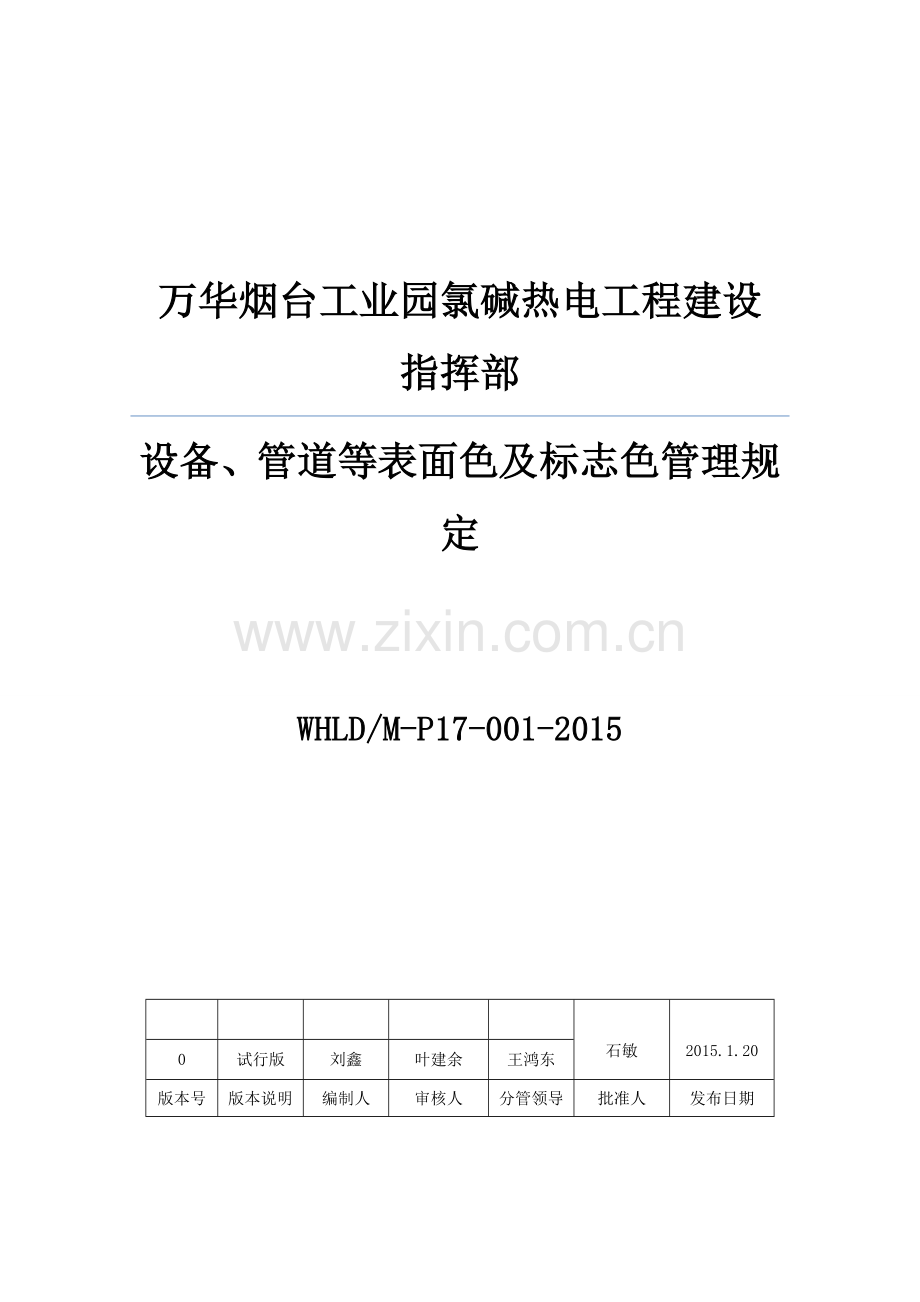

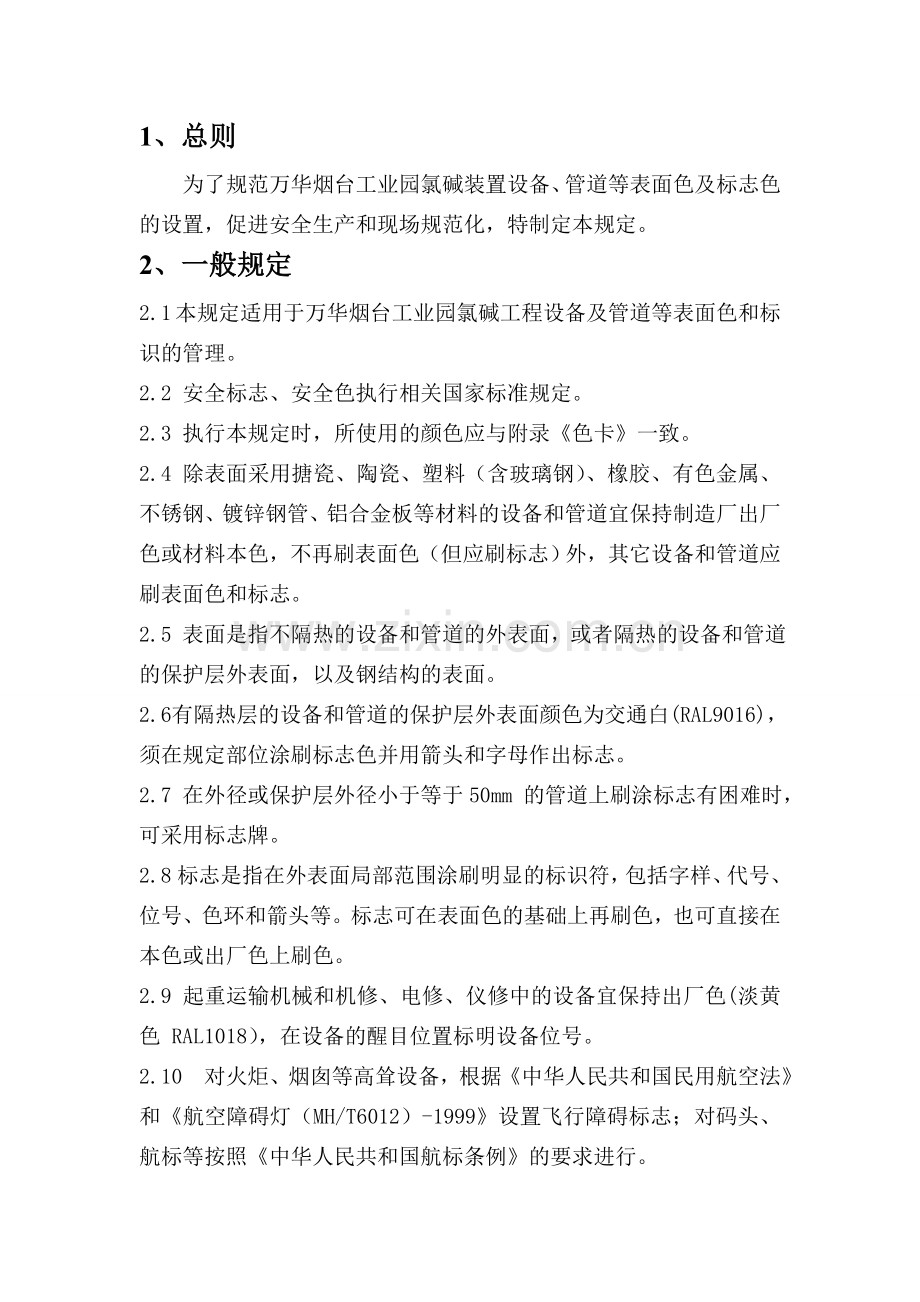

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P17-001-2015石敏2015.1.200试行版刘鑫叶建余王鸿东版本号版本说明编制人审核人分管领导批准人发布日期1、 总则为了规范万华烟台工业园氯碱装置设备、管道等表面色及标志色的设置，促进安全生产和现场规范化，特制定本规定。2、 一般规定 2.1 本规定适用于万华烟台工业园氯碱工程设备及管道等表面色和标识的管理。 2.2 安全标志、安全色执行相关国家标准规定。 2.3 执行本规定时，所使用的颜色应与附录色卡一致。 2.4 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。 2.5 表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。 2.6 有隔热层的设备和管道的保护层外表面颜色为交通白(RAL 9016)， 须在规定部位涂刷标志色并用箭头和字母作出标志。 2.7 在外径或保护层外径小于等于50mm 的管道上刷涂标志有困难时，可采用标志牌。 2.8标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。 2.9 起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色 RAL1018），在设备的醒目位置标明设备位号。 2.10 对火炬、烟囱等高耸设备，根据中华人民共和国民用航空法和航空障碍灯（MH/T6012）-1999设置飞行障碍标志；对码头、航标等按照中华人民共和国航标条例的要求进行。 3、 设备、机械颜色规定 3.1生产装置中的设备、机械表面色和标志色应符合表1的规定。 表1 设备、机械表面色和标志色序号设备机械类别表面色标志色备注1储罐交通白(RAL 9016)灰蓝色（RAL 5008）2塔类交通白(RAL 9016)灰蓝色（RAL 5008）3冷换设备交通白(RAL 9016)灰蓝色（RAL 5008）4反应器交通白(RAL 9016)灰蓝色（RAL 5008）5其他容器交通白(RAL 9016)灰蓝色（RAL 5008）6工业炉交通白(RAL 9016)灰蓝色（RAL 5008）7锅炉交通白(RAL 9016)灰蓝色（RAL 5008）8泵玄武石灰（RAL 7012）灰蓝色（RAL 5008）9电机松鼠灰（RAL 7000）灰蓝色（RAL 5008）10压缩机玄武石灰（RAL 7012）灰蓝色（RAL 5008）11风机玄武石灰（RAL 7012）灰蓝色（RAL 5008）12汽轮机交通白(RAL 9016)13离心机玄武石灰（RAL 7012）灰蓝色（RAL 5008）14鹤管交通白(RAL 9016)灰蓝色（RAL 5008）15钢烟筒白铝灰色(RAL 9006)灰蓝色（RAL 5008）16火炬交通白(RAL 9016)灰蓝色（RAL 5008）17联轴器防护罩淡黄色(RAL 1021)18消防设备交通红(RAL 3020)交通白(RAL 9016) 备注：序号18，1014类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见防腐工程统一规定。保温层外表面颜色均为交通白(RAL 9016)。 3.3 表1中未包括的其他设备，其表面色宜为交通白(RAL 9016)。标志色应为灰蓝色（RAL 5008） 。 3.4 设备编号（介质、位号）采用灰蓝色油漆标于明显部位，编号位于设备高度1/2处。设备标志统一以设备位号表示，设备位号标识的字体为黑体，设备位号标识字体的高度分3种： A） 装置内直径大于2m以上的设备或储罐，字高均规定为300mm，字宽按字体的正常比例。 B）装置内直径小于2m的设备或储罐，字高均规定为200mm，字宽按字体的正常比例。 C）罐区内的大型非标储罐，字高均规定为500mm，字宽按字体的正常比例。3.5 标志应刷在设备主视方向一侧的醒目部位或基础上，并朝向道路、操作通道或检修侧)。3.6 直径大于20m的储罐180度对称刷标志。 3.7 设备表面位号建议标识位置见图1。 图14、 地上管道颜色规定 4.1 地上管道的表面色和标志应符合表2的规定。序号介质名称表面色色环/标志色/字样和箭头1工业水交通白(RAL 9016)艳绿（G03）/上水2井水交通白(RAL 9016)艳绿（G03）/井水3自来水交通白(RAL 9016)艳绿（G03）/自来水4过滤水交通白(RAL 9016)艳绿（G03）/过滤水5循环上水交通白(RAL 9016)艳绿（G03）/循环上水6循环下水交通白(RAL 9016)艳绿（G03）/循环下水7软化水交通白(RAL 9016)艳绿（G03）/软化水8清净下水交通白(RAL 9016)艳绿（G03）/净下水9热循环上水（上）交通白(RAL 9016)艳绿（G03）/热水（上）10热循环回水交通白(RAL 9016)艳绿（G03）/热水（回）11消防水交通红(RAL 3020)12冷冻水（上）交通白(RAL 9016)艳绿（G03）/冷冻水13冷冻回水交通白(RAL 9016)艳绿（G03）/冷冻回水14盐水（上）交通白(RAL 9016)交通黑（RAL9017）/盐水（上）15盐水（回）交通白(RAL 9016)交通黑（RAL9017）/盐水（回）16低压蒸汽（13绝对压力）交通白(RAL 9016)交通红(RAL 3020)/低压蒸汽17中压蒸汽（1340绝对压力）交通白(RAL 9016)交通红(RAL 3020)/中压蒸汽18高压蒸汽（40120绝对压力）交通白(RAL 9016)交通红(RAL 3020)/高压蒸汽19过热蒸汽交通白(RAL 9016)交通红(RAL 3020)/过热蒸汽20蒸汽回水冷凝液交通白(RAL 9016)艳绿（G03）/蒸汽冷凝液（回）21废弃的蒸汽冷凝液交通白(RAL 9016)艳绿（G03）/蒸汽冷凝液（废）22空气（工艺用压缩空气）交通白(RAL 9016)淡灰色（B03）/压缩空气23仪表用空气交通白(RAL 9016)淡灰色（B03）/仪表空气24氢气交通白(RAL 9016)交通红(RAL 3020)/氢气25氮气淡黄（Y06）27氨气交通白(RAL 9016)棕黄色（YR06）/氨28液氨交通白(RAL 9016) 紫色（P02）/液氨29氯气交通白(RAL 9016)草绿色(RAL 6010)/氯气30液氯交通白(RAL 9016)草绿色(RAL 6010)/液氯31次氯酸钠、纯碱淡粉红色(RAL 3015)交通白(RAL 9016)/纯碱32烧碱龙胆蓝(RAL5010)交通白(RAL 9016)/烧碱33盐酸玄武石灰（RAL 7012）交通白(RAL 9016)/盐酸34硫酸玄武石灰（RAL 7012）交通白(RAL 9016)/硫酸35可燃液体（油类）交通白(RAL 9016)棕色（YR05）/油类（可燃液体）36三氯化铁草绿色(RAL 6010)交通白(RAL 9016)/三氯化铁37其他非可燃液体交通白(RAL 9016)交通黑（RAL9017）/介质名称备注：涂漆代号为B1和C的管道本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为 D 的低温管道本体颜色为黑色（改性环氧漆），详见防腐工程统一规定。保温层外表面颜色均为交通白(RAL 9016)，需要刷色环。 4.2 管道全长标识。 4.2.1 在直管状态下，同一管道每隔15m进行一次标识；同一管排标志位置应集中布置。 4.2.2 所有管道的起点、终点、转弯处、阀门处、分支处、设备进出口处以及跨越装置和系统边界处应刷相关字样和箭头标志。 4.2.3 字样采用介质的中文名称加介质代号，同一装置或系统内的字样表示应一致。 4.2.4 当介质为双向流动时，应采用双向箭头表示。 4.2.5 字体高度根据管道直径的大小分为3种： （本管理规定中管道外径指管道最终外径，有保温的管道是保温后管道的外径）A）管道外径小于等于 60mm 的管子：字高为 20，字宽按字体的正常比例； B）管道外径大于 60mm，小于 273mm 的管子：字高为 48mm，字宽按字体的正常比例； C）管道外径大于等于 273mm的管子：字高为200mm，字宽按字体的正常比例； 4.2.6 文字字体采用黑体，有检修通道的外管廊上下都应有标识。4.3 管道标志的位置、形状和尺寸 4.3.1 管道的介质名称、介质流向箭头和色环位置形状如图2所示，图中的尺寸数值见表3。 4.3.2 介质流向箭头的尖角为60。 4.3.3 色环、介质流向箭头及介质代号应喷涂在操作人员容易看见的地方且整齐美观。其位置为：管廊交叉点和装置入口处，室外直线每隔 15 米一组。室内管道在弯头，阀门，法兰或分支附近设一组。图2表3管外径aa1bb2最后一组色环和流向标志与墙距离 50307550201000501005012585351000150300701751155010003001002501707010005、 管道上阀门、小型设备颜色规定 5.1 管道上阀门、小型设备表面色应符合表4的规定。 表4序号名称表面色备注1阀门阀体（1）铸铁出厂色（2）碳素钢同管道颜色（3）不锈钢原色2阀门手轮、手柄交通红(RAL 3020)3小型设备白铝灰色(RAL 9006)4调节阀（1）模头、执行机构窗灰色（RAL7040）（2）阀体同15安全阀同阀门颜色6非金属阀门出厂色6、 框架、平台、梯子颜色规定 6.1 与设备相连的框架、平台、梯子的表面色应符合表5的规定。 表5序号名称表面色备注1梁、柱、支撑、吊桩 松鼠灰（RAL 7000）2铺板、踏板 松鼠灰（RAL 7000）3栏杆（含立柱）、护栏、扶手 淡黄色 (RAL 1018)4栏杆挡板 淡黄色 (RAL 1018)5管架、管道支吊架 松鼠灰（RAL 7000）6放空管塔架、避雷针、投光灯架、火炬架 松鼠灰（RAL 7000）6.2 其它未规定部分颜色按松鼠灰（RAL 7000）执行。 7、电气、仪表设备颜色规定 7.1 电气、仪表设备的表面色和标志色应符合表6的规定。 序号名称表面色备注1110KV变压器 水泥灰 (RAL 7033) 235KV变压器 海灰(B05)310KV变压器 中灰（B02） 435KV开关柜 浅灰色(RAL 7035) 510KV开关柜 卵石灰(RAL 7032) 6110KV GIS 浅灰色（RAL 1013） 710KV变频器 浅灰色(RAL 7035) 810KV电容 微黄软灰色（5Y7/1）9仪表控制柜 浅灰色(RAL 7035) 10仪表端子柜 浅灰色(RAL 7035) 11操作台 象牙色（RAL 1014） 12现场仪表箱 出厂色 13现场电气箱 供货厂家标准色 14现场电话箱 供货厂家标准色 15路灯 浅灰色(RAL 7035)16装置灯 供货厂家标准色 8、附加说明 本规定由设备管理部提出并归口。本规定起草部门：设备管理部 本规定起草人： 刘鑫本规定审核人： 叶建余本规定审定人： 王鸿东本规定批准人： 石敏本规定解释权归设备管理部。
