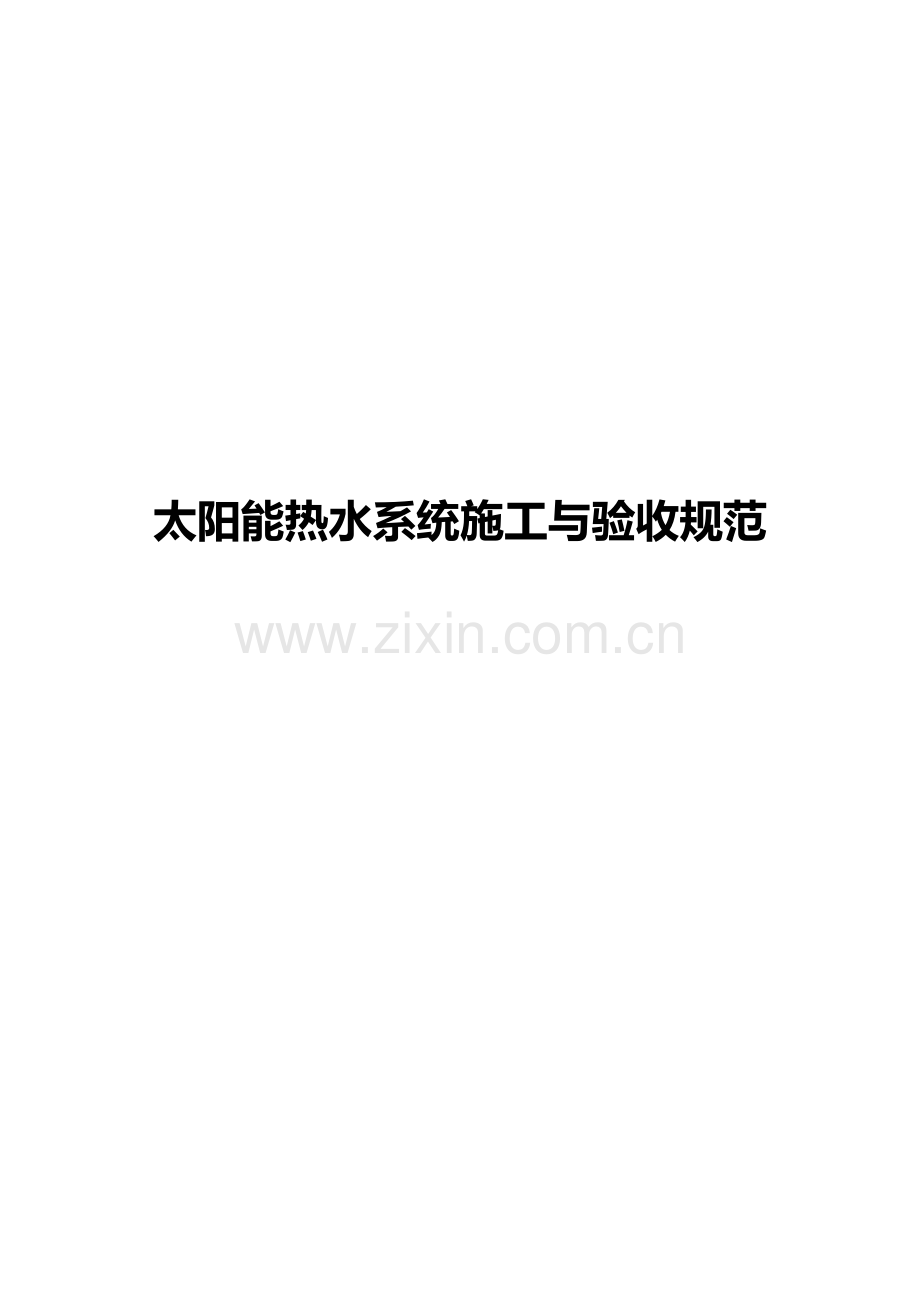

太阳能热水系统施工手册与验收规范.doc

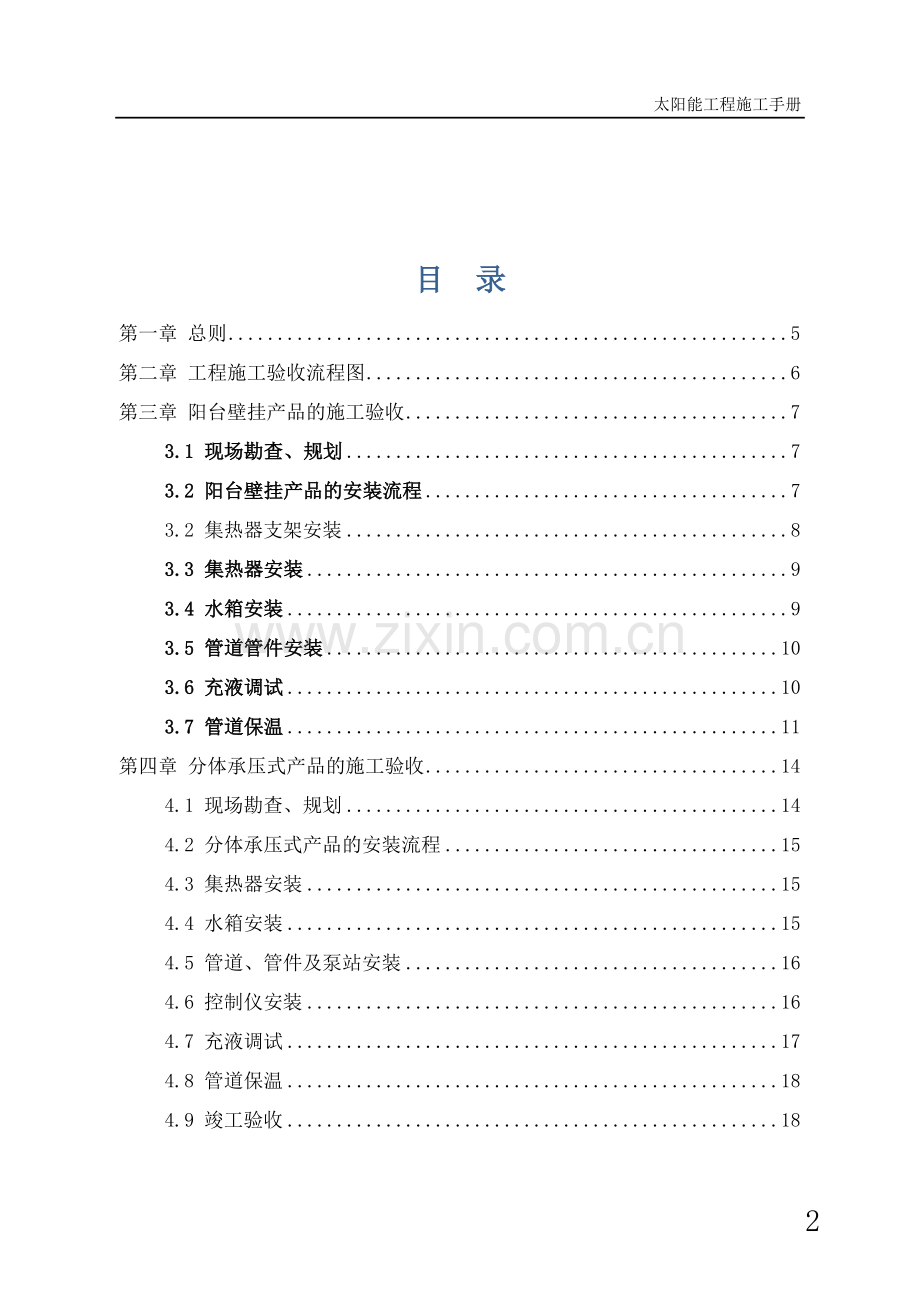

太阳能工程施工手册太阳能热水系统施工与验收规范目  录第一章 总则5第二章 工程施工验收流程图6第三章 阳台壁挂产品的施工验收73.1 现场勘查、规划73.2 阳台壁挂产品的安装流程73.2 集热器支架安装83.3 集热器安装93.4 水箱安装93.5 管道管件安装103.6 充液调试103.7 管道保温11第四章 分体承压式产品的施工验收144.1 现场勘查、规划144.2 分体承压式产品的安装流程154.3 集热器安装154.4 水箱安装154.5 管道、管件及泵站安装164.6 控制仪安装164.7 充液调试174.8 管道保温184.9 竣工验收18第五章 模块系统的施工验收205.1 现场勘查、前期准备205.2 模块系统的安装流程205.3 基座制作205.3 材料进场验收235.4 组装支架235.5 水箱安装255.6 管道安装265.7 真空管安装295.8 辅助加热设备安装305.9 自动控制系统安装315.10 检漏、冲洗335.11 管道保温335.12 系统调试345.13 竣工验收35第六章 太阳能热水工程系统安全措施37第七章 附表39附表一 货物进场验收表39附表二 样板封样确认表（模块系统）40附表三 样板封样确认表（阳台壁挂式太阳能）42附表四 系统调试记录表44附表五 系统竣工验收记录表45附表六 培训记录表46附表七 工程移交报告47第一章 总则1、为促进可再生能源的利用，节约能源，使太阳能热水系统运行安全可靠、性能稳定，规范太阳能热水系统的施工和验收，保证施工质量，特制定本规范。2、本规范依据以下规范：GB 50364-2005民用建筑太阳能热水系统应用技术规范 GB/T 18713-2002 太阳热水系统设计、安装及工程验收技术规范GB/T 20095-2006太阳热水系统性能评定规范GB 50268-2008给水排水管道工程施工及验收规范GB 50242-2002建筑给水排水及采暖工程施工质量验收规范并结合本公司实际情况编写。第二章 工程施工验收流程图第三章 阳台壁挂产品的施工验收3.1 现场勘查、规划序号事项规范要求1现场勘查1、楼体阳台情况(工程安装要考虑整体布局)2、室内自来水管道情况3、供电情况4、施工方式2做规划（前期需要和甲方沟通）1、支架位置2、集热器位置3、水箱位置4、室内及室外管道位置5、管道过墙孔位置3工具准备安全帽、安全带、水钻、冲击钻、扳手、割刀等注：阳台壁挂宜在楼体设计时预留太阳能集热器的安装平台3.2 阳台壁挂产品的安装流程3.2 集热器支架安装支架示意图及安装节点图序号事项规范要求1支架安装1、 按图组装支架，螺丝要紧固牢靠2、 支架固定在平板集热器两端向内缩进20-25cm的位置3、支架定位时，靠近集热器进出管头一端的支架需高于另一端2-3厘米注：当固定支架的外墙带保温层，在固定支架时需采用过墙螺栓3.3 集热器安装序号事项规范要求1集热器安装1、安装位置南面阳台或南墙面2、安装角度70、75（前方不能有遮挡物）3、采光时间6小时/天4、安放好集热器后，要用压块固定注：工程安装时，为保证整体美观，集热器需上下对正、左右对齐3.4 水箱安装序号事项规范要求1水箱安装1、水箱按照说明书和设计图的尺寸安装，使用膨胀螺栓固定2、水箱底部管头与集热器管头最高端的垂直距离30厘米3、水箱的安装位置需做好排水措施2安全阀的安装安装在冷水进水管口，箭头向上，安全阀泄压口应保持与大气相通，并接软管，向下倾斜，通到地漏处注：水箱固定的内墙要牢固可靠，禁止安装在空心砖墙面3.5 管道管件安装阳台式壁挂太阳能安装节点图序号事项规范要求1循环管道1、水箱与集热器之间的循环管道，单向长度不能超过2米2、循环管道不能出现平行或反坡现象3、循环管道要做保温，保温层厚度2cm，确保热量不散失2管道的过墙孔1、坡度3%（内高外低）2、孔的位置高出集热器上管口5cm注：连接平板或水箱管头时，应使用两把扳手，避免因管道相对转动引起渗漏3.6 充液调试序号事项规范要求1充液充液前1、先把水箱补满水2、将充液口和溢流口堵头打开充液中1、保证系统管路中无渗漏现象2、溢流口有不带气泡的液体均匀流出表示充满充液后1、堵头需缠上生料带重新拧紧2、将水箱上残留的液体擦拭干净2调试1、通电测试控制仪及电加热工作是否正常2、设置仪表参数3、在阳光照射的情况下，观察水箱温度是否稳定上升4、填写系统调试记录表注：若长期不使用，宜采用遮阳布覆盖集热器，防集热器空晒损坏3.7 管道保温序号事项规范要求1管道保温保温对象室内外和墙内所有管道保温材料内可用橡塑保温，外缠PVC包扎带保温层厚度2cm注：墙内保温建议采用打发泡剂或其它方法3.8 控制仪设置序号事项规范要求1控制仪设置电加热1、默 认 值：502、回    差：53、设定范围：35-80温度设置按左移（或右移）进入设定状态，温度值闪烁再按左移或右移上调（或下调）温度，数值闪烁4秒后退出设定并保存设置注：不同规格的控制仪使用方法详见产品标配的使用说明书3.9 竣工验收序号事项规范要求1一般规定各部件的安装符合上述规范要求2、相关资料应完整2检验和检测内容1、集热器支架的安装2、集热器的安装3、水箱的安装4、管道、管件的安装5、充液调试6、管道保温7、控制仪设置8、集热器和水箱的安装墙面承重检测9、打孔墙面的防水10、供水管道通水试验及冲洗检测3提交资料1、设计变更文件和竣工图2、主要材料、设备、成品、半成品、配件和仪表的出厂合格证明及货物进场验收表3、样板封样确认表4、系统调试记录表5、系统竣工验收记录表6、工程移交报告上述流程为阳台壁挂产品样板安装的规范流程，同时也适用于工程安装，工程安装时为保证整体美观，集热器上下对正、左右对齐，施工方法：1、安装支架膨胀螺栓时，可采用模具定位的方式统一打孔位置，确保整栋楼的太阳能支架安装好后在同一垂直面和水平面上，提高安装效率，统一安装标准。2、在固定平板集热器紧固压块前，要求集热器与支架的两端位置统一，确保集热器下上对齐可以用铅锤从楼顶吊线的方式，3、如果前期预留太阳能集热的安装平台，则结合预留阳台打膨胀螺栓固定支架。必须结合施工设计图纸，严格按照此流程和要求进行施工、验收。第四章 分体承压式产品的施工验收4.1 现场勘查、规划序号事项规范要求1现场勘察1、屋面情况2、供电情况3、自来水管道情况4、施工方式2做规划（前期需要与甲方沟通）1、集热器和支架位置2、水箱位置3、室内外管道走向4、管道穿墙孔位置3现场使用工具安全帽、安全带、水钻、冲击钻、扳手、割刀、弯管器等4.2 分体承压式产品的安装流程4.3 集热器安装事项规范要求集热器安装支架材质选择国标热镀钢材安装位置集热器安装位置必须能承重，集热器参照实际情况固定在建筑向阳面（正南、南偏东或偏西15范围以内）采光条件6小时/天4.4 水箱安装序号事项规范要求1水箱的安装安装位置宜安装在卫生间、地下室、楼面、阳台等便于搬运、安装、维修的位置，距离集热器的管道尺寸不能超出10米（水箱不建议安装在无排水设施的地方）排水水箱下方必须要有排水措施，确保排水畅通2安全阀的安装1、安全阀的箭头按照水流方向2、安全阀泄压口接软管，向下倾斜，必须通到地漏处或室外4.5 管道、管件及泵站安装序号事项规范要求1管道安装1、选材：铜管道（公司标配）2、管路连接应走管道井或室外，外露部分横平竖直、管道弯曲部分平整美观3、连接管路时，应使用两把扳手，避免因管道相对转动引       起渗漏4、集热器与水箱之间的循环管道，单向长度不宜超过10m2管件安装铜管、卡套连接时，铜管必须要插入到卡套底部，保证管口不变型3泵站安装1、安装在室内，防水、防雨雪2、安装膨胀罐和泵站时需使用聚四氟垫片密封4.6 控制仪安装序号事项规范要求1传感器T1传感器不能与T2、T3、T4传感器混用2控制仪1、控制仪安装在便于操作的位置，远离水、火及电磁干扰2、严格按照图纸安装，不得私改线路3、接线完毕后必须，保证有可靠接线4.7 充液调试序号事项规范要求1充液1、检查所有接头，保证密封完好2、充液前应用水进行检漏测试，只有在0.6MP下不泄露才能充液。（须保压2小时，压力不下降的情况下才能进行充防冻液）3、充液过程中，应保证系统管路中无空气4、充液时观察排气连接管出口，排气连接管出口直接流出连续均匀的介质时，即关闭排气口阀门,打开流量计阀门，继续充液加压。5、充液压力达到2.5-3KG，关闭充液口阀门6、充液后启动系统循环泵观察，确保工作压力不变2系统调试1、通电测试：控制仪、循环泵、电加热、是否正常工作，检查漏电开关漏电情况（要求1月检测1次漏电插头漏电情况）2、设置仪表参数3、在阳光照射的情况下，观察水箱温度是否稳定上升4、填写系统调试记录表注：若长期不使用，宜采用遮阳布覆盖集热器，防集热器空晒损坏4.8 管道保温序号事项规范要求1管道保温保温对象室内外和墙内所有管道及管件保温材料采用阻燃橡塑棉保温，外用防腐、抗老化处理保温层厚度2cm注：墙内保温建议采用打发泡剂。4.9 竣工验收序号事项规范要求1一般规定各部件的安装符合上述规范要求2、相关资料应完整2检验和检测内容1、集热器支架的安装2、集热器的安装3、水箱的安装4、管道、管件及泵站的安装5、充液调试6、管道保温7、控制仪设置8、屋面打孔位置的防水9、供水管道通水试验及冲洗检测3提交资料1、设计变更文件和竣工图2、主要材料、设备、成品、半成品、配件和仪表的出厂合格证明及货物进场验收表3、样板间封样确认表4、系统调试记录表5、系统竣工验收记录表6、工程移交报告上述流程为分体产品样板安装的规范流程，同时也适用于工程安装。在安装过程中，以屋脊为基准按图纸尺寸向下拉线一定距离，保证每组集热器水平对正，以墙边为基准向中间拉线一定距离，保证每组集热器的安装尺寸一致，确保整体美观。必须结合施工设计图，在别墅预埋的基础上做好支架，集热器之间用专用卡套接头（波纹管）连接，严格按照此流程和要求执行，整体验收也必须按此规范执行。第五章 模块系统的施工验收5.1 现场勘查、前期准备序号事项规范要求1现场勘查1、屋面状况：平斜屋面、朝向、形状、面积、荷载、障碍、遮挡等满足施工需求2、现场水、电、道路等条件能够满足正常施工需要2前期准备1、施工进度计划及施工方法，包括分项施工方案齐备2、施工组织设计及施工方案必须经过批准，施工场地符合施工组织设计要求3、货物入场前应提前找好放置货物的安全场所注：系统工程安装不应损坏建筑物的结构，不影响建筑物在设计使用年限内承受各种载荷的能力，不应影响建筑物的使用功能；不应破坏屋面防水层和建筑物的附属设施。并应对已完成土建工程的部位采取保护措施。5.2 模块系统的安装流程5.3 基座制作混凝土和钢结构基座序号事项规范要求1基座制作基本要求1、基座宜设置在建筑物的承重位置2、施工中不应破坏屋面防水层，若防水层被破坏，破坏部分应重新做防水处理，且应由专业人员来完成3、基座摆放整齐且找平，误差不超过5mm4、混凝土基座标高、截面允许尺寸误差5mm钢结构基座允许尺寸误差3mm混凝土标号C20以上5、条状基座底部预留流水孔，基座外表面光滑、美观6、基座样式、尺寸大小、高度、材质一致7、混凝土基座预埋件应居中设置，无质量缺陷轻型屋面基座在轻型屋面上制作基座，基座应与建筑主体连接牢固，宜连接成一个整体，形式可以是焊接，也可以螺栓固定既有建筑基座1、对于在既有建筑上集热器基座的设计，根据建筑屋面的实际情况，宜采用预制混凝土基础（混凝土上表面尺寸不得小于200200mm）现浇混凝土基础（基础预留8mm厚钢板）混凝土与钢构相结合的基座1、 对于在既有建筑上安装的太阳能热水系统若需刨开屋面面层做基座，基座完工，做好屋面的防水保温后不应再在屋面上凿孔打洞对于现浇屋面，预埋件与屋面固定后再做好混凝土基座2保温水箱基座1、设置在建筑物的承重墙（梁）上，强度达到设计要求2、必须配上钢筋骨架3、维修空间应确保水箱放置后四周及顶部预留有不少于800mm4、基座应进行找平，混凝土基座允许尺寸误差5mm, 钢结构基座允许尺寸误差3mm5、拼装水箱基座尺寸、材料按设计要求制作6、对于承重墙或梁跨度在保温水箱底座范围内的，在承重墙或梁上制作水箱基座；基座中心线与水箱底座中心线相对应7、承重墙或梁跨度大于水箱底座的，必须采用钢结构基座，连接形式采用焊接或螺栓连接，并做好防腐处理3其他基座落地式控制柜必须制作基座水泵必须制作基座空气能热泵需按图纸要求制作基座注：禁止太阳能集热器和水箱不做基础 5.3 材料进场验收序号事项规范要求1材料进场验收1、确认材料数量2、核对材料规格3、检查材料的合格证2安装工具安全帽、安全带、手套、老虎钳、锤子、卷尺、扳手、管钳、万用表、电焊机、切割机，套丝机等5.4 组装支架组装示意图：序号事项规范要求1支架安装方法1、将支架分类2、先装侧面三角型支架，再装剪刀撑和横梁3、安装过程中，螺丝先不要拧过紧，待支架全部安装后再调整和紧固注：支架在紧固前必须进行调节2支架安装要求外观整体美观，左右对齐，高度一致朝向正南、南偏东或偏西15范围以内固定1、按设计要求安装在基座上，与主体结构固定牢靠有预留钢板时，采取焊接固定若未预留钢板，则打膨胀螺丝，采用螺栓接固定2、支架安装到位，螺栓、螺母无缺少且紧固，支架无晃动抗风（不是预埋基础）集热器前后排支架之间应相互连接成为一个整体，最前排和最后排的支架应与建筑物可靠固定，以确保支架整体满足抗风要求避雷1、支架处于建筑物的防雷保护区内时，钢结构支架应与防雷网多点焊接a、采用圆钢双面焊接，搭接长度为圆钢直径的6倍b、采用扁钢全边焊接，搭接长度为使用扁钢的2倍c、避雷针高度制作要求必须符合避雷标准2、支架处于建筑物的防雷保护区之外时，应由当地气象部门或防雷公司单独制作避雷装置排水1、所有钢结构支架材料放置时，在不影响其承载力的情况下，应选择有利于排水的方式放置2、当由于结构或其它原因造成不易排水时，应采取合理的排水防水措施，确保排水通畅距离排与排之间的距离应符合设计要求，避免遮挡3联箱和尾座安装要求1、联箱、尾座固定在支架上，确保联箱、尾座摆放整齐、一致、牢固、无歪斜（尾座安装必须把丝扣调节到中间位置）2、联箱水嘴之间按照设计规定的连接方式连接，且密封可靠，无泄漏，波纹管无扭曲变形3、相邻两个联箱接头间距符合设计要求4活接安装方法1、刷铅油；2、缠麻绳；3、缠生料带；4、拧活接拧活接时必须用扳手卡住管件底部，以免破坏联箱内部结构5.5 水箱安装保温水箱序号事项规范要求1水箱安装1、储热水箱运输和吊装应注意安全，并避免造成人身伤害和财产损失（必须采用吊车进行吊装水箱）2、储热水箱必须与支架固定牢靠，并设置可靠的防风、防侧滑措施，以确保安全3、储热水箱安装位置应符合设计要求，以确保支架及基座受力均衡5.6 管道安装序号事项规范要求1管道集热器循环管道1、集热器进水管道与每一组联箱之间采用铜闸阀连接2、集热器进水管道安装活接，便于维修3、水平管路应有35的坡度，应避免气塞现象补水管道水质硬的地方必需安装软化水装置排气系统管路最高点应设排气管或排气阀，排气管顶端应加向下弯头和引导管，以减少热量散失和防止掉入赃物堵塞管路连接方式管径DN50的镀锌管应采用螺纹连接；管径DN50 的镀锌管应采用法兰或卡套式专用管件连接接口1、管路的接头不应设置在套管内2、螺纹连接管道安装后的螺纹根部应有23扣的外露螺纹，多余的麻丝应清理干净3、（套）式连接的管道，两管口端应平整、无间隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍（套）安装方向应一致套管管道穿过墙壁和楼板，应设置金属或塑料套管。套管安装应符合下列规定装在楼板内的套管，其顶部应高出装饰地面20mm，底部应与楼板底面相平安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平安装在墙壁内的套管，其两端与饰面相平穿墙套管与管道之间的缝隙宜用阻燃密实材料填实，且端面应光滑注：1、钢管水平安装的支、吊架间距应不大于下表的规定：表1钢管管道支架的最大间距公称直径（m）1520253240507080100最大间距（m）不保温管路22.52.52.533444.5保温管路2.533.544.55666.52、塑料管及复合管道垂直或水平安装的支架间距应不大于下表的规定。表2塑料管及复合管管道支架的最大间距管径（mm）12141618202540506375最大间距（m）立管 0.50.60.70.80.91.01.31.61.82.0水平冷水0.40.40.50.50.60.70.91.01.11.2热水0.20.20.250.30.30.350.50.60.70.83、冷、热水管路同时安装应符合下列规定：   上、下平行安装时，热水管应在冷水管上方；   垂直平行安装时，热水管应在冷水管左侧。2水泵1、水泵就位前，水泵基础的强度、位置、尺寸和螺栓孔位置必须符合设计规定2、安装水泵前，应检查水泵的型号是否与设计图纸相符合3、靠近水箱安装，安装时排气孔向上4、水泵应按照厂家技术文件要求进行安装，并应符合现行国家标准压缩机、风机、泵安装工程施工及验收规范GB50275的要求5、 水泵采用法兰连接时，相互连接的法兰端面应平行     采用螺纹连接时，螺纹管接头轴线应对中,不得借法兰螺栓或管接头强行连接6、当需要对水泵做隔震处理时，应在水泵进出连接管路上加装可曲挠橡胶接头，水泵基座下应垫橡胶隔振垫7、 水泵进水端应安装阻力小的闸阀或蝶阀，以减小水流阻力   水泵出水端应安装调压作用明显的截止阀，以便于调整系统压力8、安装在室外的水泵，应采取妥当的遮阳、防雨及防冻保护措施9、水泵周围应留有检修空间10、水泵运转前排除泵腔内的空气11、水泵的接线应参照水泵接线说明书；根据水泵功率选择合适的线径，并应连接接地保护线12、护套线外应加穿线管保护，穿线管应符合设计要求，设计未注明时，室内部分可采用阻燃型硬聚氯乙烯电线管，室外部分可采用薄壁镀锌钢管。管内导线的总面积（包括外皮绝缘层）一般不超过管内孔总面积的4013、做好接地保护3阀门1、阀门安装前，应检查阀门是否关闭严密2、阀门应装在容易操作的地方，阀门安装时应加活接，以便于维修3、截止阀安装时，确保方向应正确4、需要快速打开或关闭的阀门，应采用球阀或蝶阀5、系统管路最低点应设排水阀4电磁（动）阀1、安装前，须检查型号是否与设计图纸相符合2、阀前加装闸板阀和过滤器，阀后加装调压作用明显的截止阀，以便于调整阀后压力3、安装方向应正确，周围应留有足够维修空间4、加装活接，便于更换5、安装在室外的电磁（动）阀，应有妥当的防雨保护措施6、结冰地区必须采取妥当的防冻保护措施7、单相电磁阀接线时，应按照电磁阀接线图连接，并应连接接地保护线8、 接线盒内压线不得有外露毛刺，在保证不损伤电线的情况下，螺丝必须压紧，不得松动9、接线盒外部应做好防水处理，接线盒外部导线必须做好二次防护处理(加装波纹管等),防护层两端应做防水处理5等高管1、安装在水箱的出水口和集热器的进水口之间，高度高于集热器和联箱的最高点2、顶部加排气阀6溢流管、排污管溢流管、排污管应加引导管，引至排污口附近5.7 真空管安装序号事项规范要求1安装要求1、安装前，应将真空管和联箱内的异物清除干净2、用掺入洗涤剂的水润滑管口，套上防尘圈3、安装完后，硅胶密封圈应无扭曲变形，真空管标识均在正上方，并使防尘圈贴紧联集管水箱外表面，确保防尘效果5.8 辅助加热设备安装序号事项规范要求1电加热1、电加热安装应符合设计要求，安装位置应合适2、在水箱内安装电加热时，应符合以下要求（1）电加热应低于用热水口，以保护电加热，防止缺水发生干烧（2）电加热与水箱壁之间应加耐高温密封垫，固定螺母应拧紧，达到固定紧密，无渗漏（3）同一处安装多根电加热时，应做到三相平衡（4）电加热接线端外部应根据现场作防护罩，防护罩应具有防火、防雨、防触电功能3、同一处安装的电加热数量3 根时，额定电压为 220V 的电加热，接线时应采用星形接法   额定电压为380V 的电加热，应采用三角形接法  ; 同一组电加热，电加热额定电压应相同，功率应尽可能相同4、电加热接线应采用铜接线端子连接，连接螺丝必须加平垫和弹簧钢垫，做到固定紧密，以防松动5、铜接线端子与导线的连接，应采用压线钳压接，压接道数应不少于 3 道，尽量减小接触电阻；接线端子裸露处，应用绝缘套管或绝缘胶带包扎，以防触电。端子压接处应做好绝缘处理，电缆终端至接线端子之间做二次防护处理（加套波纹管）注：采用锅炉、蒸汽、换热器等作为辅助加热时，应由专业人员按照有关规范安装5.9 自动控制系统安装序号事项规范要求1温度传感器1、在图纸设计要求的位置，图纸未标明的，应安装在能够准确反映所需温度、并便于维修的位置2、 太阳能循环管路防冻温度传感器应安装在太阳能循环供水管道末端位置   冷水管路防冻温度传感器应安装在室外冷水管道最容易冻坏的部位   热水下水管路防冻传感器应安装在室外距贮水箱最远的部位管路温度传感器可安装在浸入传热工质的盲管中3、 太阳能集热器温度传感器应安装在最能反映太阳能集热器温度的地方   对于竖插式真空管系统，温度传感器应插入到某一排最后一个集热器出水端的联集管水箱内   对于横插式真空管系统，温度传感器应插入到某一列最后一个集热器出水端的联集管水箱内4、温度传感器探头芯线外引导线与接线端子连接时，不能太紧或太松，以防止连接线损伤或接触不良5、接线端子外接线时，应选用屏蔽线连接，连接牢固，接触良好，避免腐蚀，尽量减小接触电阻；接线裸露的部位应用绝缘套管或绝缘胶带包扎，导线上应加装线号标志6、水温或水位传感器外接线也应选用屏蔽线连接，屏蔽线的金属屏蔽层应与控制柜外壳相连接，并做到接地良好，接地电阻不大于47、所有外接导线应加穿线管保护，穿线管应符合设计要求，传感器接线盒出线口应朝下，并作防水处理，以利于防雨2伴热带1、伴热带应平铺在管道侧下部，接头处必须使用伴热带专用接头，并做好防漏电措施2、按伴热带说明书要求的长度引出电源线接至配电箱内专用开关上，如果伴热带总功率过大时，应分别接在专用开关的不同相线上，以保持三相用电平衡3控制柜1、严格按照图纸安装，不得私改线路2、安装在室内承重墙上，尽量靠近水箱以减少信号衰减3、安装高度：控制柜底面距离地面1.2米4、强弱电分离，抗干扰5、接线完毕后必须保证接线端子紧固5.10 检漏、冲洗序号事项规范要求1检漏基本要求系统安装完毕（包括集热器和其他设备）后，应进行系统检漏方法1、对于非承压系统检漏时，应缓慢充水，检查集热器、管路以及其它设备是否有漏水现象。充满水后24小时无漏水现象为合格。开式贮水箱应作满水试验，充满水后24小时不渗漏为合格2、承压系统检漏应做水压试验，水压试验压力为系统最大工作压力的1.5倍；当设计未注明工作压力时，可按0.6MPa进行压力试验。在试验压力下，保持10分钟，系统压力降应小于0.02MPa，然后降到工作压力进行检查，应不渗不漏2冲洗1、管路冲洗前应拆下滤网，关闭水泵前后阀门，打开排水阀放水冲洗，直至排出的水不含泥砂、铁屑等杂质且水色不浑浊为合格2、水箱或其他通水设备试漏合格后也应进行冲洗注：当环境温度低于0进行检漏试验时，应采取可靠的防冻措施；检漏完毕，应及时排空系统内的水，以防止系统结冰5.11 管道保温序号事项规范要求1保温层1、厚度：南方3cm，北方5cm2、材料：内可用橡塑、聚乙烯、聚氨酯发泡、岩棉等保温，外包铝皮2伴热带1、条件：冬季最低温度低于-5的区域2、安装方法：末端切成斜面，做绝热处理，用胶带固定在管到底部，单根长度一般不超过15米3管道防腐与保温1、管路保温材料的规格型号应符合设计要求，保温管内径要与管道外径相匹配，保温层厚度符合设计要求2、采用防锈铝板、镀锌板及不锈钢板等金属壳做外护层时，应严格按照施工工艺进行，做到扣接牢靠、平整美观3、管路保温应在水压试验合格后进行，保温应符合现行国家标准工业设备及管道绝热工程质量检验评定标准GB 50185的要求5.12 系统调试序号事项规范要求1调试要求1、系统安装完成，投入使用前，必须进行系统调试2、系统调试应在水电等具备的条件下进行3、系统调试主要是指按照实际运行工况进行系统试运行和调试2调试准备1、检查电磁阀安装方向是否正确。手动通断电试验时，电磁阀应开启正常，动作灵敏，密封严实2、检查电气装置接线是否正确3、温度、温差、水位、时钟控制等显示控制仪器、仪表应动作灵敏、显示准确4、各种安全保护装置、自动控制装置动作灵敏、工作可靠5、各种阀门启闭灵活，关闭严密6、各种辅助加热设备工作正常、稳定，符合设计要求3调试内容1、 系统联动试运转调试，应包括如下内容调整水泵控制阀门，使系统循环处在设计要求的流量和扬程内调整电磁阀控制阀门，使电磁阀的阀前阀后压力处在设计要求的流量范围内将温度、温差、水位、时间等控制仪的控制区间或控制点调整到设计要求的范围或数值调整各个分支回路的调节阀门，使各回路流量平衡调试辅助加热系统，使其与太阳能加热系统相匹配2、系统联动试运转24小时，水泵、电磁阀、止回阀、排气阀运转正常、无泄漏，管路、集热器无漏水现象3、系统联动试运转调试完成后，系统应连续运行3 天，设备及主要部件的联动必须协调，动作正确，无异常现象，符合设计要求5.13 竣工验收序号事项规范要求1基本要求1、太阳能热水系统工程应作为一个分部工程验收，施工质量验收应根据其施工安装特点进行检验批、分项工程验收和竣工验收，并应符合现行国家标准建筑工程施工质量验收统一标准（GB 50300-2001）及相关专业质量验收规范的要求2、太阳能热水系统工程完工后，履约服务人员应组织有关人员进行检验评定，并向建设单位提交竣工验收申请报告3、建设单位收到太阳能热水系统工程竣工验收申请报告后，应由建设单位(项目)负责人组织施工（含分包单位）、设计、监理等单位(项目)负责人进行工程竣工验收；项目无要求的，由公司履约服务人员及代理商自行验收，公司施工监理对项目进行复查2验收规定1、工程所含分项工程的质量均应验收合格2、质量控制资料应完整3、工程所含分项工程有关安全和功能的检验、检测资料应完整4、主要项目的抽查结果应符合相关专业质量验收规范的规定3检验和检测内容1、承压管道系统和设备及阀门水压试验2、非承压管道注水及通水试验3、管道通水试验及冲洗检测4、集热器、保温水箱检漏试验4提交资料1、设计变更文件和竣工图2、主要材料、设备、成品、半成品、配件和仪表的出厂合格证明及进场检查记录3、系统调试和试运行记录4、工程质量验收记录5、竣工报告注：工程施工验收合格后，应尽快投入使用第六章 太阳能热水工程系统安全措施序号事项规范要求1防风措施1、系统安装在室外的部分应能经受不低于10 级风的负载；如果当地30 年内最大风力高于10级，则按此风力设计2、集热器必须设有恰当的防风措施，集热器基座与结构层连接可采用螺栓固定，工程所在地风力高于10级的地区，双层集热器除采用螺栓固定外，还应采取安全锁固定；在已建建筑上安装集热器，即集热器基座与结构层无连接需采用安全锁固定3、系统其它构件受风力影响有可能造成损坏或影响系统正常运行的，都应增设恰当的防护措施2防渗漏措施1、集热器支架和水箱基础，破坏屋面防水层的，必须重新做防水处理，并应考虑今后屋面防水防渗漏维修的方便性2、系统其它构件破坏屋面防水的，都应重新做防水处理，并应考虑今后防水防渗漏维修的方便性3防雷击措施太阳能热水系统设置在建筑物上应同时满足防雷接地要求。处于建筑物避雷系统中的太阳能热水系统，应与建筑物的防雷接地系统可靠连接；独立设置的太阳能热水系统应单独设置防雷接地、工作接地和保护接地的共用接地系统，要求和检验方法如下：（1）其接地系统应与附近建筑物的接地系统采用共用接地的方式连接（2）满足有关要求的情况下，可以单独接地，采用兆欧表摇测，接地电阻不得大于10；当系统无工作接地和保护接地要求时，防雷接地电阻不得大于304防漏电措施1、系统所有有可能漏电的部件，都应有防漏电措施2、系统必须有漏电开关和接地双重保护。并严格按照相关规范施工5防冻措施1、在结冰地区安装的太阳能热水系统，必须采取恰当的防冻措施2、太阳能热水系统，冬季可采用伴热带防冻、循环防冻、排空防冻等第七章 附表 附表一 货物进场验收表 货物进场验收表 表    号 方案编号 页    码第    页 共    页 生效日期工程名称工程地址供货单位名称 联 系 人详细地址联系电话代理商单位联 系 人详细地址联系电话甲方单位联 系 人详细地址联系电话工程性质     模块       面积：         ；         吨数：        吨     阳台       分体       数量：        套 ；             其它            ;货  物  明  细序号货物名称规格型号数量验收时间备注合格数不合格数12345供货方负责人：      （签字或公章）                 年     月     日甲方负责人：                （签字或公章）                                                                                                                              年      月     日注：此表一式三份，代理商、甲方、厂家各执一份。 附表二 样板封样确认表（模块系统）样板封样确认表(模块系统)表    号编    号页    码第  1  页 共  2  页生效日期工程名称工程地址施工单位项目负责人序号分项名称检查项目检查评定记录备注合格不合格1基座集热器基座符合设计要求2保温水箱基座符合设计要求3其它设备基座符合设计要求4支架集热器朝向、摆放合理5支架和基础连接稳固6集热器支架螺丝连接紧固7联箱位置调整合理8保温水箱保温水箱四周排水通畅9保温水箱与基座连接稳固10保温水箱预留维修空间11管道及管件管路坡度312循环管路固定牢固合理13管道、管件材质符合设计要求14阀门安装位置符合设计要求15水泵的安装位置便于维修16水泵设置防雨设施17水泵要求固定及防震18水泵、电磁阀选型合理19电磁阀需有旁路、过滤阀及单向阀20验漏与冲洗集热循环管路接口密封完好21集热器真空管连接紧密22保温水箱各管口密封完好23水箱及管道内无杂物24保温管道、设备的保温5cm25自动控制系统
